西门子S 系列PLC控制步进电机进行正反转的方法

PLC控制步进电机正实现正反转速度控制定位 1.步进电机正反转如何实现2.如何控制步进电机速度（即，如何计算脉冲频率）：实际步进电机控制很简单，应用都是傻瓜了，厂家做好步进电机的驱动器，步进电机如何工作由驱动器来控制，我们不需要对步进电机做深入的了解，只要知道步进电机驱动器的应用方法即可。

当然简单的步进电机工作特性，还是必须知道的，下面我会介绍！细分的作用：两相步进电机，基本步距角1.8度，即：200个脉冲电机转一圈，称之为整步。

可以在步进电机的驱动器上设定细分数，其作用是：设置为2细分（也称为半步）时，则步距角为0.9度，400个脉冲转一圈。

设置为4细分时，则步距角为0.45度，800个脉冲转一圈。

设置为8细分时，则步距角为0.225度，1600个脉冲转一圈。

细分数越高，上位机发一个脉冲走的长度越小，精度越高！这个很好理解，一个脉冲走10毫米，10%误差时，一个脉冲误差1毫米，一个脉冲走1毫米，同样是10%误差时，一个脉冲误差0.1毫米。

当然，我们不可能把细分数设的很大，达到每个脉冲行走的长度特别小的目的。

您记住两相步进电机200个脉冲转一圈就行了！细分越大，步进电机转一圈的脉冲数越大！如果想让步进机以每分钟600转的速度，行走400毫米，我们如何计算上位机需要发出的脉冲数及脉冲频率？如何控制步进电机速度（即，如何计算脉冲频率）：假定设置为四细分数，电机转一圈所需要的脉冲数即为800个，要实现步进电机600转/分的转速，上位机应该发送的脉冲频率计算方法：频率的概念是一秒钟的时间发送的脉冲个数所以，先计算步进电机每秒钟的转数600/60=10转/秒再计算10转/秒需要的脉冲数10 X 800 = 8000个即脉冲频率为 8000 ，也就是8K结论，为了实现步进电机600转/分的转速，上位机应该保持8K的脉冲输出频率现在您明白了吧？为了计算脉冲频率必须知道的两个前提条件是：1、知道步进电机转一圈需要的脉冲数；2、知道步进电机的转速，转速单位是：转/如何计算步进电机所需要的脉冲数:假定设置为四细分数，电机转一圈所需要的脉冲数即为800个，要实现步进电机行走400毫米的距离，上位机应该发送的脉冲个数计算方法：如果步进电机输出轴与丝杠（螺距：10mm ）直连，或是通过皮带轮传动，轮周长10mm. 即，步进电机转一圈，机械的行走长度为10mm。

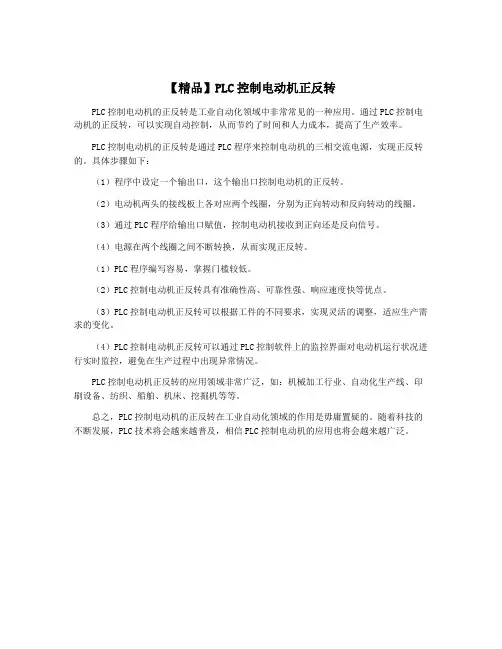

【精品】PLC控制电动机正反转
PLC控制电动机的正反转是工业自动化领域中非常常见的一种应用。

通过PLC控制电动机的正反转，可以实现自动控制，从而节约了时间和人力成本，提高了生产效率。

PLC控制电动机的正反转是通过PLC程序来控制电动机的三相交流电源，实现正反转的。

具体步骤如下：
（1）程序中设定一个输出口，这个输出口控制电动机的正反转。

（2）电动机两头的接线板上各对应两个线圈，分别为正向转动和反向转动的线圈。

（3）通过PLC程序给输出口赋值，控制电动机接收到正向还是反向信号。

（4）电源在两个线圈之间不断转换，从而实现正反转。

（1）PLC程序编写容易，掌握门槛较低。

（2）PLC控制电动机正反转具有准确性高、可靠性强、响应速度快等优点。

（3）PLC控制电动机正反转可以根据工件的不同要求，实现灵活的调整，适应生产需求的变化。

（4）PLC控制电动机正反转可以通过PLC控制软件上的监控界面对电动机运行状况进行实时监控，避免在生产过程中出现异常情况。

PLC控制电动机正反转的应用领域非常广泛，如：机械加工行业、自动化生产线、印刷设备、纺织、船舶、机床、挖掘机等等。

总之，PLC控制电动机的正反转在工业自动化领域的作用是毋庸置疑的。

随着科技的不断发展，PLC技术将会越来越普及，相信PLC控制电动机的应用也将会越来越广泛。

P L C控制交流电机正反转的编程(西门子)用PLC控制交流电动机正反转的编程传统的继电器控制系统中都使用了继电器、接触器等器件。

在这样的纯硬继电器系统中，系统的接线难度会随着系统的复杂程度增加。

再者，继电器系统使用了大量的机械触点，其存在机械磨损和电弧烧伤等缺点。

以上原因使系统的可靠性和可维护性都变得很差。

当前在工业控制领域广泛使用的PLC具有功能强、可靠性高，抗干扰能力强、安装维护方便等很多优点，完全可以取代传统的继电器控制系统。

如何实现PLC替代传统的继电器系统呢？本文就是基于这样一个思想，用PLC来实现交流电机正反转的控制，以此为例来说明这个“替代”的过程。

这里我们使用西子S7---200PLC系统。

图（1）是用接触器和继电器控制的交流电机正反转电路，该电路具有接触器自锁、互锁以及过载、失压等保护功能，在工矿企业生产中广泛使用，是比较经典的控制电路。

在该控制线路中，假定KM1 为正转交流接触器，KM2 则为反转交流接触器，SB1 为停止按钮、SB2 为正转控制按钮，SB3 为反转控制按钮。

KM1、KM2 常闭触点相互闭锁，当按下SB2 正转按钮时，KM1 得电，电机正转；KM1 的常闭触点断开反转控制回路，此时当按下反转按钮，电机运行方式不变；若要电机反转，必须按下SB1停止按钮，正转交流接触器失电，电机停止，然后再按下反转按钮，电机反转。

若要电机正转，也必须先停下来，再来改变运行方式。

图（1）在这里我们先不去关注系统的一次线路，而是重点关注系统的二次回路，弄清楚控制点间的逻辑关系，只有把各控制点的逻辑关系弄清楚了，我们才能在编程中根据逻辑关系对应的编制梯形图程序。

通过图（1）可知，输入控制点有：停止按钮SB1、正转启动按钮SB2、反转按钮SB3，输出控制点有交流接触器的常开辅助触点KM1和KM2、常闭辅助触点KM1和KM2以及KM1和KM2的线圈。

接下来我们来进行I/O分配，I/O分配表如下表。

PLC实现步进电机的正反转及调整控制PLC是专门用于控制工程自动化系统的一种可编程逻辑控制器，其可以通过编程来实现对各种电气设备的控制。

在实际工程中，步进电机广泛应用于自动化设备中，如数控机床、包装机械、印刷设备等。

步进电机具有分辨率高、精度高、响应速度快等优点，因此被广泛应用于各种自动化控制系统中。

在PLC实现步进电机的正反转及调整控制中，需要考虑以下几个方面：1.步进电机驱动模块选型：步进电机需要配合驱动模块进行控制，通常采用的是脉冲信号驱动方式。

在PLC控制系统中，可以选择适合的驱动模块，如常见的2相、4相步进电机驱动模块。

2.步进电机控制程序设计：通过PLC软件编程，编写程序实现步进电机的正转、反转及调整控制功能。

在程序设计中，需要考虑步进电机的控制方式、驱动模块的接口信号、脉冲信号的频率等参数。

3.步进电机正反转控制：在程序设计中，通过PLC输出脉冲信号控制步进电机的正反转运动。

具体步骤包括设置脉冲信号的频率和方向，控制步进电机按设定的脉冲信号实现正反转运动。

4.步进电机调整控制：步进电机的位置调整控制通常通过调整脉冲信号的频率和数目来实现。

通过PLC编程，实现步进电机的位置调整功能，从而实现对步进电机位置的精准控制。

5.总体控制设计：在PLC控制系统中，可以将步进电机的正反转及调整控制与其它控制功能相结合，实现对整个自动化系统的精确控制。

通过PLC编程，可以灵活设计多种控制逻辑，满足不同工程项目的需求。

综上所述，通过PLC实现步进电机的正反转及调整控制主要涉及步进电机驱动模块选型、控制程序设计、正反转控制、调整控制和总体控制设计等方面。

通过精心设计和编程，可以实现对步进电机的精确控制，满足各种自动化控制系统的要求。

PLC技术的应用将有助于提高自动化生产设备的生产效率和稳定性，推动工业自动化技术的发展。

PLC实现步进电机的正反转及调整控制
一、PLC实现步进电机的控制原理
拿步进电机举例，大家可以把它想象成一个隔著一定距离的圆盘，隔着每一环的距离形成齿轮的节点。

步进电机的正向或反向转动，就是将这一环索引和圆盘一起发动转动。

步进电机的转动，是靠每一步索引圆盘来完成的，每一步都有一个控制信号来告诉电机从哪一环节点开始转动，当接收到控制信号时，电机开始转动，并且每转一圈循环转动几个索引。

1、正向、反向控制
要实现步进电机的正向反向控制，就要在PLC程序中控制信号形式来实现，一般可以使用两个控制信号，一个是正反控制信号，一个是步进电机转动的速度，要求PLC程序根据正反控制信号来实现正向和反向控制。

正反控制信号就是设置一个开关量变量，当这个开关量为ON时，电机运行正转，当开关量为OFF时，电机运行反转，具体可以采用T函数来实现，T11=1，电机正转，T12=0，电机反转。

由于步进电机的转动是一布一射的过程，所以需要用一个电位器来控制步进电机的转动速度，当电位器的旋钮调整到一定位置时，就会给出一定频率的步进信号，PLC程序可以根据此步进信号，来控制步进电机的转动速度。

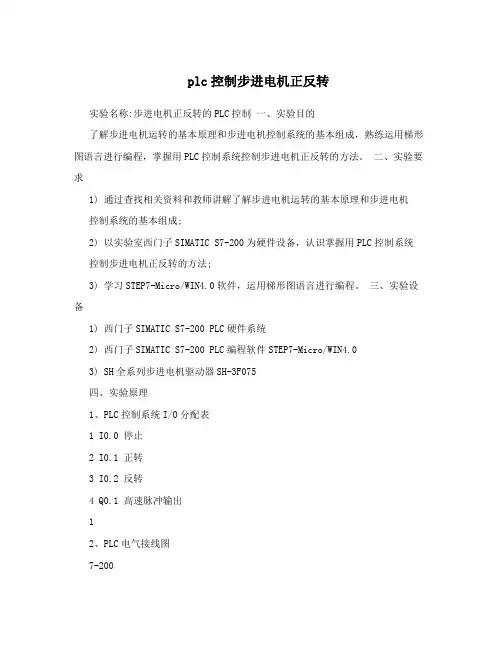

plc控制步进电机正反转实验名称:步进电机正反转的PLC控制一、实验目的了解步进电机运转的基本原理和步进电机控制系统的基本组成，熟练运用梯形图语言进行编程，掌握用PLC控制系统控制步进电机正反转的方法。

二、实验要求1) 通过查找相关资料和教师讲解了解步进电机运转的基本原理和步进电机控制系统的基本组成;2) 以实验室西门子SIMATIC S7-200为硬件设备，认识掌握用PLC控制系统控制步进电机正反转的方法;3) 学习STEP7-Micro/WIN4.0软件，运用梯形图语言进行编程。

三、实验设备1) 西门子SIMATIC S7-200 PLC硬件系统2) 西门子SIMATIC S7-200 PLC编程软件STEP7-Micro/WIN4.03) SH全系列步进电机驱动器SH-3F075四、实验原理1、PLC控制系统I/O分配表1 I0.0 停止2 I0.1 正转3 I0.2 反转4 Q0.1 高速脉冲输出12、PLC电气接线图7-200步进电步机进电机驱动器24伏电源图1 PLC电气接线图3、程序代码(梯形图)图2 电机停止梯形图(1) 按下停止键，I0.0接通，脉冲输出功能关闭，电机停止。

2图3 电机正转梯形图(2) 按下正转键，I0.1接通，方向电平复位，脉冲输出功能PWM输出脉冲周期为2000um，脉宽为1000um的脉冲，电机正转。

注:寄存器说明SM77.0 PWM update cycle time value 0 = no update; 1 = update cycle time SM77.1 PWM update pulse width time value 0 = no update; 1=update pulse widthSM77.3 PWM time base select 0 = 1 us/tick; 1 = 1ms/tick SM77.4 PWM update method: 0 = asynchronous update, 1 = synchronous update SM77.6 PWM mode select 0 = selects PTO; 1 = selects PWMSM77.7 PWM enable0 = disables PWM; 1 = enables PWMSMW78 :PWM cycle time value (range: 2 to 65535)SMW80 :PWM pulse width value (range: 0 to 65535)3图4 电机反转梯形图(3) 按下反转键，I0.2接通，方向电平置位，脉冲输出功能PWM输出脉冲周期为2000um，脉宽为1000um的脉冲，电机反转。

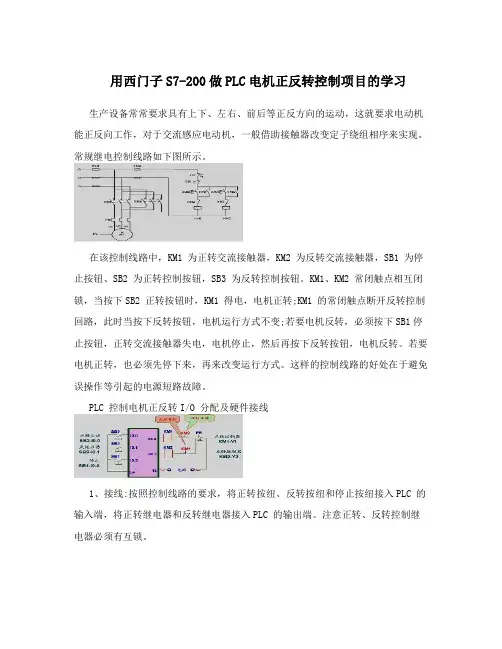

用西门子S7-200做PLC电机正反转控制项目的学习生产设备常常要求具有上下、左右、前后等正反方向的运动，这就要求电动机能正反向工作，对于交流感应电动机，一般借助接触器改变定子绕组相序来实现。

常规继电控制线路如下图所示。

在该控制线路中，KM1 为正转交流接触器，KM2 为反转交流接触器，SB1 为停止按钮、SB2 为正转控制按钮，SB3 为反转控制按钮。

KM1、KM2 常闭触点相互闭锁，当按下SB2 正转按钮时，KM1 得电，电机正转;KM1 的常闭触点断开反转控制回路，此时当按下反转按钮，电机运行方式不变;若要电机反转，必须按下SB1停止按钮，正转交流接触器失电，电机停止，然后再按下反转按钮，电机反转。

若要电机正转，也必须先停下来，再来改变运行方式。

这样的控制线路的好处在于避免误操作等引起的电源短路故障。

PLC 控制电机正反转I/O 分配及硬件接线1、接线:按照控制线路的要求，将正转按纽、反转按纽和停止按纽接入PLC 的输入端，将正转继电器和反转继电器接入PLC 的输出端。

注意正转、反转控制继电器必须有互锁。

2、编程和下载:在个人计算机运行编程软件STEP 7 Micro-WIN4.0，首先对电机正反转控制程序的I/O 及存储器进行分配和符号表的编辑，然后实现电机正反转控制程序的编制，并通过编程电缆传送到PLC 中。

在STEP 7 Micro-WIN4.0 中，单击“查看”视图中的“符号表”，弹出图所示窗口，在符号栏中输入符号名称，中英文都可以，在地址栏中输入寄存器地址。

3、图符号表定义完符号地址后，在程序块中的主程序内输入如下图程序。

注意当菜单“察看”中“?符号寻址”选项选中时，输入地址，程序中自动出现的是符号编址。

若选中“查看”菜单的“符号信息表”选项，每一个网络中都有程序中相关符号信息。

4、程序监控与调试:通过个人计算机运行编程软件STEP 7 Micro-WIN4.0，在软件中应用程序监控功能和状态监视功能，监测PLC 中的各按纽的输入状态和继电器的输出状态。

PLC实现步进电机的正反转和调整控制PLC（可编程逻辑控制器）是一种用于自动化控制系统的可编程电子设备。

在工业领域，PLC被广泛应用于各种自动化设备和机器的控制。

步进电机是一种非塔式电机，其运动是以固定的步长进行的，适用于需要精确定位的应用，如印刷机、数控机床等。

本文将介绍如何使用PLC实现步进电机的正反转和调整控制。

步进电机的正反转控制可以通过改变电机的运行顺序来实现。

一种常见的方法是使用四相步进电机，通过改变电机的相序来实现正反转。

一般来说，步进电机有两种驱动方式：全步进和半步进。

全步进驱动方式是指每次脉冲信号到达时，电机转动一个步进角度。

全步进驱动方式可以通过控制PLC输出的脉冲信号来实现。

例如，当需要电机正转时，在PLC程序中输出连续的脉冲信号，电机将按照一定的步进角度顺时针旋转。

当需要反转时，输出连续的反向脉冲信号，电机将逆时针旋转。

半步进驱动方式是指每次脉冲信号到达时，电机转动半个步进角度。

半步进驱动方式可以通过改变输出的脉冲信号序列来实现。

例如，正转时输出连续的脉冲信号序列：1000、1100、0100、0110、0010、0011、0001、1001，电机将按照半个步进角度顺时针旋转；反转时输出反向脉冲信号序列：1001、0001、0011、0010、0110、0100、1100、1000，电机将逆时针旋转。

调整控制是指通过PLC来调整步进电机的运行速度和位置。

调速控制可以通过改变输出脉冲信号的频率来实现。

例如，可以定义一个计时器来控制输出脉冲信号的频率，通过改变计时器的时间参数来改变电机的速度。

较小的时间参数将导致更快的脉冲频率，从而使电机加快转速。

位置控制可以通过记录步进电机当前的位置来实现。

可以使用PLC的存储和控制功能来记录和更新电机的位置信息。

例如，可以使用一个变量来保存电机当前的位置，并在转动过程中不断更新该变量的值。

通过读取该变量的值，可以获得电机当前的位置信息。

总结起来，使用PLC实现步进电机的正反转和调整控制可以通过控制输出的脉冲信号序列和频率来实现。

西门子S系列P L C控制步进电机进行正反转的方法Hessen was revised in January 20211、主程序先正转，等到正转完了就中断，中断中接通个辅助触点（M0.X），当M.0X闭合，住程序中的反转开始运做。

这样子就OK了。

2、用PTO指令让Q0.0 OR Q0.1高速脉冲，另一个点如Q0.2做方向信号，就可以控制正反转了，速度快慢就要控制输出脉冲周期了，周期越短速度越快，如果你速度很快的话请考虑缓慢加速，不然它是启动不了的，如果方向也变的快的话就要还做一个缓慢减速，不然它振动会蛮厉害，而且也会失步。

3、程NETWORK 1 // 用于单段脉冲串操作的主程序（PTO）// 首次扫描时，将映像寄存器位设为低// 并调用子程序0LD SM0.1R Q0.0 1CALL SBR_0NETWORK 1 // 子程序0开始LD SM0.0MOVB 16#8D SMB67 // 设置控制字节：// - 选择PTO操作// - 选择单段操作// - 选择毫秒增加// - 设置脉冲计数和周期数值// - 启用PTO功能MOVW +500 SMW68 // 将周期设为500毫秒。

MOVD +4 SMD72 // 将脉冲计数设为4次脉冲。

ATCH INT_0 19 // 将中断例行程序0定义为// 处理PTO完成中断的中断。

ENI // 全局中断启用PLS 0 // 激活PTO操作，PLS0 =》 Q0.0MOVB 16#89 SMB67 // 预载控制字节，用于随后的// 周期改动。

NETWORK 1 // 中断0开始// 如果当前周期为500毫秒：// 将周期设为1000毫秒，并生成4次脉冲LDW= SMW68 +500MOVW +1000 SMW68PLS 0CRETINETWORK 2// 如果当前周期为1000毫秒：// 将周期设为500毫秒，并生成4次脉冲LDW= SMW68 +1000MOVW +500 SMW68PLS 0序注释艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

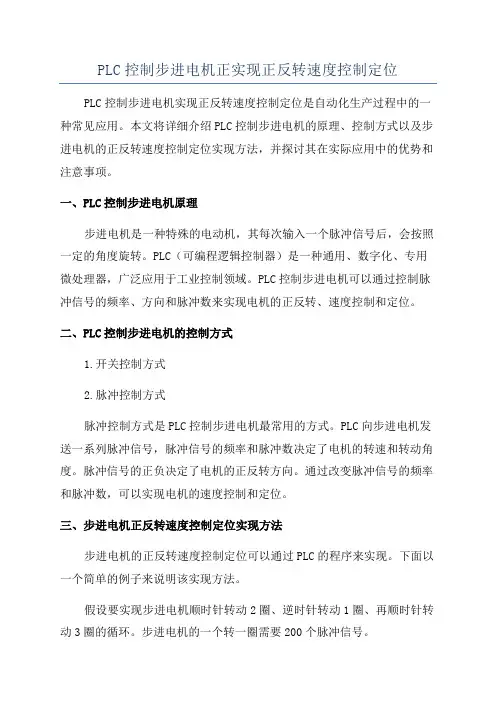

PLC控制步进电机正实现正反转速度控制定位PLC控制步进电机实现正反转速度控制定位是自动化生产过程中的一种常见应用。

本文将详细介绍PLC控制步进电机的原理、控制方式以及步进电机的正反转速度控制定位实现方法，并探讨其在实际应用中的优势和注意事项。

一、PLC控制步进电机原理步进电机是一种特殊的电动机，其每次输入一个脉冲信号后，会按照一定的角度旋转。

PLC（可编程逻辑控制器）是一种通用、数字化、专用微处理器，广泛应用于工业控制领域。

PLC控制步进电机可以通过控制脉冲信号的频率、方向和脉冲数来实现电机的正反转、速度控制和定位。

二、PLC控制步进电机的控制方式1.开关控制方式2.脉冲控制方式脉冲控制方式是PLC控制步进电机最常用的方式。

PLC向步进电机发送一系列脉冲信号，脉冲信号的频率和脉冲数决定了电机的转速和转动角度。

脉冲信号的正负决定了电机的正反转方向。

通过改变脉冲信号的频率和脉冲数，可以实现电机的速度控制和定位。

三、步进电机正反转速度控制定位实现方法步进电机的正反转速度控制定位可以通过PLC的程序来实现。

下面以一个简单的例子来说明该实现方法。

假设要实现步进电机顺时针转动2圈、逆时针转动1圈、再顺时针转动3圈的循环。

步进电机的一个转一圈需要200个脉冲信号。

首先，需要定义一个变量n，用来记录电机的圈数。

其次，在PLC的程序中编写一个循环步骤：1.设置脉冲信号的频率和脉冲数，使步进电机顺时针旋转2圈。

2.当步进电机转动2圈后，n=n+23.判断n的值，如果n=2，则设置脉冲信号的频率和脉冲数，使步进电机逆时针旋转1圈。

4.当步进电机转动1圈后，n=n-15.判断n的值，如果n=1，则设置脉冲信号的频率和脉冲数，使步进电机顺时针旋转3圈。

6.当步进电机转动3圈后，n=n+37.返回第一步，继续循环。

通过这样的循环过程，步进电机可以按照预定的顺序和速度进行正反转，并实现定位控制。

四、PLC控制步进电机优势和注意事项1.精确控制：PLC可以精确控制步进电机的转速和转动角度，适用于需要高精度定位的应用。

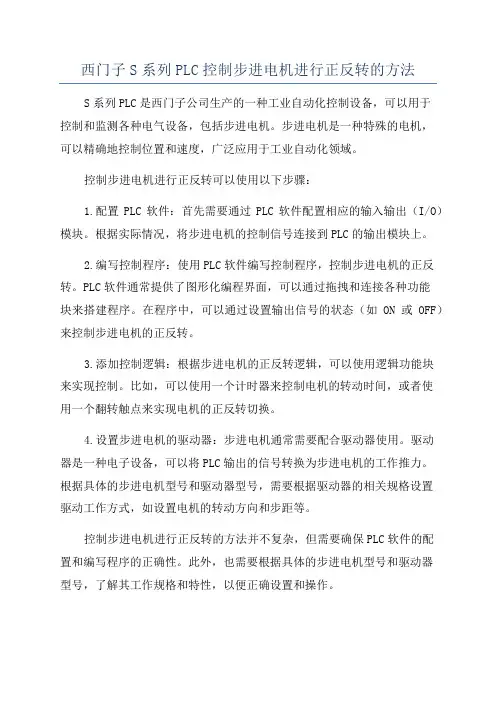

西门子S系列PLC控制步进电机进行正反转的方法
S系列PLC是西门子公司生产的一种工业自动化控制设备，可以用于
控制和监测各种电气设备，包括步进电机。

步进电机是一种特殊的电机，
可以精确地控制位置和速度，广泛应用于工业自动化领域。

控制步进电机进行正反转可以使用以下步骤：
1.配置PLC软件：首先需要通过PLC软件配置相应的输入输出（I/O）模块。

根据实际情况，将步进电机的控制信号连接到PLC的输出模块上。

2.编写控制程序：使用PLC软件编写控制程序，控制步进电机的正反转。

PLC软件通常提供了图形化编程界面，可以通过拖拽和连接各种功能
块来搭建程序。

在程序中，可以通过设置输出信号的状态（如ON或OFF）来控制步进电机的正反转。

3.添加控制逻辑：根据步进电机的正反转逻辑，可以使用逻辑功能块
来实现控制。

比如，可以使用一个计时器来控制电机的转动时间，或者使
用一个翻转触点来实现电机的正反转切换。

4.设置步进电机的驱动器：步进电机通常需要配合驱动器使用。

驱动
器是一种电子设备，可以将PLC输出的信号转换为步进电机的工作推力。

根据具体的步进电机型号和驱动器型号，需要根据驱动器的相关规格设置
驱动工作方式，如设置电机的转动方向和步距等。

控制步进电机进行正反转的方法并不复杂，但需要确保PLC软件的配
置和编写程序的正确性。

此外，也需要根据具体的步进电机型号和驱动器
型号，了解其工作规格和特性，以便正确设置和操作。

PLC实现步进电机正反转和调速控制PLC（可编程逻辑控制器）是一种专门用于工业自动化控制系统的计算机控制设备。

它可以实现对多种设备和机器的控制，包括步进电机。

步进电机是一种通过步进角度来控制转动的电机，其转动可以精确地控制在每个步进角度停留一段时间。

步进电机的正反转和调速控制是实现工业自动化过程中常用的功能，PLC可以很好地实现这些控制。

一、步进电机的正反转控制步进电机的正反转控制是通过控制步进电机的相序来实现的。

步进电机有多种相序方式，常见的包括正向旋转、逆向旋转、双向旋转等。

PLC 可以通过控制步进电机的相序开关来实现步进电机的正反转。

在PLC中，可以使用PLC的输出口来控制步进电机的相序开关。

通过将输出口与步进电机的控制线路连接，可以控制相序开关的状态，从而控制步进电机的正反转。

例如，将PLC的一个输出口连接到步进电机的CW （Clockwise）输入线路，另一个输出口连接到步进电机的CCW（Counter Clockwise）输入线路，可以通过控制这两个输出口的状态来实现步进电机的正反转。

二、步进电机的调速控制步进电机的调速控制是通过控制步进电机的脉冲频率来实现的。

步进电机的转速与脉冲频率成正比，脉冲频率越高，步进电机的转速越快。

因此，通过控制PLC输出口给步进电机发送的脉冲频率，可以实现步进电机的调速控制。

在PLC中，可以使用定时器模块来控制步进电机的脉冲频率。

定时器模块可以通过设定计时器的定时时间和周期，来控制输出口的脉冲频率。

通过控制定时器的定时时间，可以控制步进电机每个步进角度的停留时间，从而控制步进电机的转速。

除了定时器模块，PLC还可以使用计数器模块来实现步进电机的调速控制。

计数器模块可以通过设定计数器的初始值和计数步长，来控制输出口的脉冲频率。

通过控制计数器的初始值和计数步长，可以控制步进电机每个步进角度的停留时间，从而实现步进电机的转速控制。

三、步进电机正反转和调速控制实例以下是一个使用PLC实现步进电机正反转和调速控制的实例。

用PLC控制交流电动机正反转的编程传统的继电器控制系统中都使用了继电器、接触器等器件。

在这样的纯硬继电器系统中，系统的接线难度会随着系统的复杂程度增加。

再者,继电器系统使用了大量的机械触点,其存在机械磨损和电弧烧伤等缺点。

以上原因使系统的可靠性和可维护性都变得很差。

当前在工业控制领域广泛使用的PLC具有功能强、可靠性高，抗干扰能力强、安装维护方便等很多优点,完全可以取代传统的继电器控制系统.如何实现PLC替代传统的继电器系统呢?本文就是基于这样一个思想,用PLC来实现交流电机正反转的控制，以此为例来说明这个“替代”的过程.这里我们使用西子S7——-200PLC系统。

图（1)是用接触器和继电器控制的交流电机正反转电路，该电路具有接触器自锁、互锁以及过载、失压等保护功能，在工矿企业生产中广泛使用,是比较经典的控制电路。

在该控制线路中,假定KM1 为正转交流接触器,KM2 则为反转交流接触器,SB1 为停止按钮、SB2 为正转控制按钮，SB3 为反转控制按钮。

KM1、KM2 常闭触点相互闭锁,当按下SB2 正转按钮时，KM1 得电,电机正转；KM1 的常闭触点断开反转控制回路,此时当按下反转按钮，电机运行方式不变；若要电机反转,必须按下SB1停止按钮，正转交流接触器失电，电机停止,然后再按下反转按钮，电机反转.若要电机正转，也必须先停下来，再来改变运行方式。

图(1）在这里我们先不去关注系统的一次线路，而是重点关注系统的二次回路，弄清楚控制点间的逻辑关系，只有把各控制点的逻辑关系弄清楚了,我们才能在编程中根据逻辑关系对应的编制梯形图程序。

通过图(1）可知，输入控制点有：停止按钮SB1、正转启动按钮SB2、反转按钮SB3,输出控制点有交流接触器的常开辅助触点KM1和KM2、常闭辅助触点KM1和KM2以及KM1和KM2的线圈.接下来我们来进行I/O分配，I/O分配表如下表。

三相异步电机正、反转控制的I/O分配表输入端口输出端口外部电器对应输入点作用外部电器对应输出点作用SB1 I0.2 停止按钮KM1 Q0。

PLC实现步进电机的正反转和调整控制PLC(可编程逻辑控制器)是一种电子设备，用于控制工业自动化系统中的运动和操作。

步进电机是一种常用的驱动器，它的旋转运动是通过一步一步地前进来实现的。

本文将探讨如何使用PLC来实现步进电机的正反转和调整控制。

步进电机的正反转控制是通过改变电机绕组的相序来实现的。

在PLC 中，我们可以使用输出模块来控制电机的相序。

以下是步骤：1.配置PLC硬件:在PLC中插入输出模块，并与电机的各个相连接。

确保正确连接。

2.编程PLC:使用PLC编程软件，编写一个控制程序来实现电机的正反转。

首先，定义输出模块的输出信号来控制电机。

然后使用程序语言来编写逻辑控制指令，根据需要来改变输出信号的状态。

为了实现正反转，需要改变输出信号的相序。

3.实现正反转控制:在编程中，定义一个变量来控制步进电机的运动方向。

当变量为正值时，电机正转；当变量为负值时，电机反转。

根据变量的值来改变输出模块的输出信号，以改变电机的相序。

4.运行程序:将PLC连接到电源，并加载程序到PLC中。

启动PLC，程序将开始运行。

通过改变变量的值，我们可以控制电机的正反转。

除了控制步进电机的正反转，PLC还可以实现步进电机的调整控制。

调整控制是通过改变电机的步距和速度来实现的。

以下是步骤：1.配置PLC硬件:在PLC中插入输出模块，并与电机的各个相连接。

与正反转控制相同，确保正确连接。

2.编程PLC:使用PLC编程软件编写控制程序。

首先，定义输出模块的输出信号来控制电机的相序。

然后，使用程序语言来编写逻辑控制指令，根据需要改变输出信号的状态。

为了实现调整控制，需要改变输出信号的频率和占空比。

3.实现调整控制:在编程中，定义两个变量来控制电机的步距和速度。

步距变量控制电机每一步的距离，速度变量控制电机的旋转速度。

根据变量的值来改变输出模块的输出信号，以改变电机的相序，并控制步距和速度。

4.运行程序:将PLC连接到电源，并加载程序到PLC中。

PLC控制步进电机的正反转和速度
1.控制要求
对定时器进行不同的时间定时控制其速度。

通过定时器定时通、断电使步进电机实现正反转。

本文以五相十拍步进电机用西门子S7-200plc来进行举例。

2.五相十拍步进电机的控制要求
1)五相步进电动机有五个绕组：A、B、C、D、E，控制五相十拍电动机的时序图如下：
2)用五个开关控制步进电动机工作：
1 号开关控制其运行(启/停)
2 号开关控制其低速运行(转过一个步距角需0.5S)
3 号开关控制其中速运行(转过一个步距角需0.1S)
4 号开关控制其低速运行(转过一个步距角需0.03S)
5 号开关控制其转向(ON为正转，OFF为反转)
3.PLC外部接线图
PLC外部接线图的输入输出设备、负载电源的类型等设计就结合系统的控制要求来设定。

其控制接线图如下图所示：
4.I/O地址分配
根据PLC外部接线图可以写出各电气元件符号、功能说明表及I/O 地址分配表如下：
5.五相十拍步进电动机的拍数实现梯形图如下：。

用西门子S7-200做PLC电机正反转控制项目的学习生产设备常常要求具有上下、左右、前后等正反方向的运动，这就要求电动机能正反向工作，对于交流感应电动机，一般借助接触器改变定子绕组相序来实现。

常规继电控制线路如下图所示。

在该控制线路中，KM1 为正转交流接触器，KM2 为反转交流接触器，SB1 为停止按钮、SB2 为正转控制按钮，SB3 为反转控制按钮。

KM1、KM2 常闭触点相互闭锁，当按下SB2 正转按钮时，KM1 得电，电机正转;KM1 的常闭触点断开反转控制回路，此时当按下反转按钮，电机运行方式不变;若要电机反转，必须按下SB1停止按钮，正转交流接触器失电，电机停止，然后再按下反转按钮，电机反转。

若要电机正转，也必须先停下来，再来改变运行方式。

这样的控制线路的好处在于避免误操作等引起的电源短路故障。

PLC 控制电机正反转I/O 分配及硬件接线1、接线:按照控制线路的要求，将正转按纽、反转按纽和停止按纽接入PLC 的输入端，将正转继电器和反转继电器接入PLC 的输出端。

注意正转、反转控制继电器必须有互锁。

2、编程和下载:在个人计算机运行编程软件STEP 7 Micro-WIN4.0，首先对电机正反转控制程序的I/O 及存储器进行分配和符号表的编辑，然后实现电机正反转控制程序的编制，并通过编程电缆传送到PLC 中。

在STEP 7 Micro-WIN4.0 中，单击“查看”视图中的“符号表”，弹出图所示窗口，在符号栏中输入符号名称，中英文都可以，在地址栏中输入寄存器地址。

3、图符号表定义完符号地址后，在程序块中的主程序内输入如下图程序。

注意当菜单“察看”中“?符号寻址”选项选中时，输入地址，程序中自动出现的是符号编址。

若选中“查看”菜单的“符号信息表”选项，每一个网络中都有程序中相关符号信息。

4、程序监控与调试:通过个人计算机运行编程软件STEP 7 Micro-WIN4.0，在软件中应用程序监控功能和状态监视功能，监测PLC 中的各按纽的输入状态和继电器的输出状态。

PLC实现步进电机的正反转及调整控制PLC(可编程逻辑控制器)可以广泛应用于工业自动化控制系统中，包括步进电机的正反转及调整控制。

本文将详细介绍如何使用PLC实现步进电机的正反转及调整控制。

一、步进电机的原理步进电机是一种用电脉冲驱动的电动机，它是按固定顺序将电流导通到电动机的相绕组中，从而使电动机按步进的方式转动。

步进电机有两种基本的工作模式：全步进和半步进。

在全步进模式下，电机每接收到一个脉冲就向前转动一个固定的步距角度。

在半步进模式下，电机接收到一个脉冲时向前转动半个步距角度。

二、PLC实现步进电机的正反转1.硬件连接将PLC的输出端口与步进电机的驱动器相连，将驱动器的控制信号输出口与步进电机相连。

确保电源连接正确，驱动器的供电电压要符合步进电机的额定电压。

2.编写PLC程序使用PLC编程软件编写PLC程序来控制步进电机的正反转。

以下是一个简单的PLC程序示例：```BEGINMOTOR_CONTROL_TRIG:=FALSE;//步进电机控制信号MOTOR_DIRECTION:=FORWARD;//步进电机转动方向，FORWARD表示正转，REVERSE表示反转//步进电机正转控制MOTOR_FORWARD:IF(START_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=TRUE;MOTOR_DIRECTION:=FORWARD;END_IF;//步进电机反转控制MOTOR_REVERSE:IF(STOP_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=TRUE;MOTOR_DIRECTION:=REVERSE;END_IF;//步进电机停止控制MOTOR_STOP:IF(STOP_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=FALSE;END_IF;END```Begitalogic Flowcode是PLC编程软件之一，提供了简单易懂的图形界面来编写PLC程序。

块：主程序作者：创建时间：2014.07.20 10:45:11 修改时间：2014.08.27 14:23:42符号变量类型数据类型注释 TEMP TEMP TEMPTEMP程序注释步进电机正转和反转控制程序网络 1正转(清零) 脉冲周期1msR MOV_WENOENOUT IN SM0.0脉冲口:Q0.012SMW68符号地址注释脉冲口Q0.0网络 2从Q0.0口发脉冲PMOV_BENOENOUT IN MOV_DW ENOENOUT IN PLSENOENQ0.X正转:I0.016#8D SMB67+400SMD720符号地址注释正转I0.0R 正转:I0.0方向:Q0.11符号地址注释方向Q0.1ON时反转，OFF时正转正转I0.0网络 4PMOV_BENOENOUT IN MOV_DW ENOENOUT IN PLSENOENQ0.X反转:I0.116#8D SMB67+400SMD720符号地址注释反转I0.1网络 5S 反转:I0.1方向:Q0.11符号地址注释反转I0.1方向Q0.1ON时反转，OFF时正转PMOV_BENO ENOUT INMOV_DWENO ENOUT INPLSENO ENQ0.X停止:I0.216#0SMB670SMD72符号地址注释停止I0.2创建时间：2014.07.20 10:45:11修改时间：2014.07.20 10:45:11符号变量类型数据类型注释EN IN BOOLININ_OUTOUTTEMP子程序注释网络标题网络 1网络注释创建时间：2014.07.20 10:45:11修改时间：2014.07.20 10:45:11符号变量类型数据类型注释TEMPTEMPTEMPTEMP中断程序注释网络 1网络标题网络注释。
