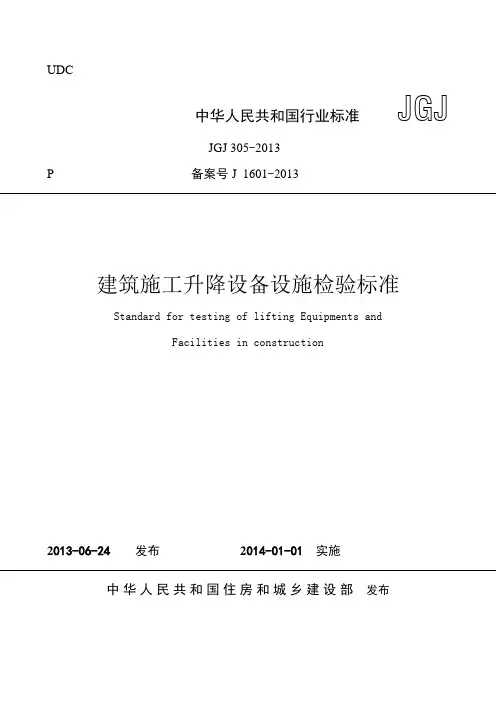

UDC中华人民共和国行业标准JGJ JGJ 305-2013P 备案号J 1601-2013建筑施工升降设备设施检验标准Standard for testing of lifting Equipments andFacilities in construction2013-06-24 发布2014-01-01实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准建筑施工升降设备设施检验标准Standard for testing of lifting Equipments and Facilities in constructionJGJ305-2013批准部门:中华人民共和国住房和城乡建设部施行日期: 2 0 1 4 年 1 月 1 日中国建筑工业出版社2013北京前言根据住房和城乡建设部《关于印发<2011年工程建设标准规范制订、修订计划>的通知》(建标[2011]17号)的要求,标准编制组经广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,制定本标准。
本标准的主要内容是:1.总则;2.术语和符号;3.基本规定;4.附着式升降脚手架;5.高处作业吊篮;6.龙门架及井架物料提升机;7.施工升降机;8.塔式起重机。
本标准中以黑体字标志的条文为强制性条文,必须严格执行。
本标准由住房和城乡建设部负责管理和对强制性条文的解释,由鹏达建设集团有限公司负责具体技术内容的解释。
本标准执行过程中如有意见和建议,请寄送鹏达建设集团有限公司(地址:北京市丰台区张仪村路甲22号,邮政编码:100071)。
本标准主编单位:鹏达建设集团有限公司舜元建设(集团)有限公司本标准参编单位:南京建工建筑机械安全检测所合肥市建筑质量安全监督站天津市建设工程质量安全监督管理总队上海市建工设计研究院有限公司山西宏厦建筑工程有限公司云南省建设厅安监站山西宏厦建筑工程第三有限公司山西省建设工程安全监督管理总站衡阳市建设工程安全监督站湖北赤东建筑有限公司浙江省长城建设集团股份有限公司浙江广扬建设集团有限公司河北省土木建筑学会哈尔滨东安建筑工程有限公司沈阳市建设工程安全监督站杭州二建建设有限公司重庆市建设工程施工安全管理总站成都市建设工程施工安全监督站杭州品茗科技有限公司南宁市建筑管理处杭州萧宏建设集团有限公司陕西省建设工程质量安全监督总站中国工程建设标准化协会施工安全专业委员会本标准主要起草人员:廖永徐光新魏邦仁张健姜宁李忠伟汤坤林王剑辉冯琪李丽峰韩海瑞袁革忠陈再捷宫守河赵仲明刘铁刚翟旭斌孙仁宗陈进雄赵国杨吴瑞军刘海勇李迥陈炎表姜万宇杨昆张国庆曾安军金光炎宋连海孙正坤张群望肖剑卫维俞向阳杨静章铭荣彭杰毛红卫秦春芳本标准主要审查人员:耿洁明张有闻戴宝荣熊琰杨存成费毕刚汪道金石卫王峰解金箭葛兴杰目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (2)3 基本规定 (3)4 附着式升降脚手架 (5)4.1 一般规定 (5)4.2 检验内容及要求 (5)5 高处作业吊篮 (10)5.1 一般规定 (10)5.2 检验内容及要求 (10)6 龙门架及井架物料提升机 (14)6.1 一般规定 (14)6.2 检验内容及要求 (15)7 施工升降机 (21)7.1 一般规定 (21)7.2 检验内容及要求 (21)8 塔式起重机 (29)8.1 一般规定 (29)8.2 检验内容及要求 (30)附录A 附着式升降脚手架检验报告 (43)附录B 高处作业吊篮检验报告 (48)附录C 龙门架及井架物料提升机检验报告 (51)附录D 施工升降机检验报告 (55)附录E 塔式起重机检验报告 (59)本标准用词说明 (66)引用标准名录 (67)附:条文说明 (51)Contents1General Provisions (1)2 Terms and Symbols (2)2.1 Terms (2)2.2 Symbols (2)3 Basic requirement (3)4 Adhering adjustable scaffolds (4)4.1 General requirement (4)4.2 Inspection contents and requirements (4)5 Suspended forwork at heights (8)5.1 General requirement (8)5.2 Inspection contents and requirements (8)6 G antry frame and headframe hoisters (11)6.1 General requirement (11)6.2 Inspection contents and requirements (11)7 Construction elevator (15)7.1 General requirement (15)7.2 Inspection contents and requirements (15)8 Tower C rane (20)8.1 General requirement (20)8.2 Inspection contents and requirements (20)Appendix A Test Report for Adhering Adjustable Scaffolds (27)Appendix B Test Report for Suspended Forwork at heights (31)Appendix C Test Report for G antry frame and headframe hoisters (34)Appendix D Test Report for Construcion Elevator (38)Appendix E Test Report for tower Crane (43)Explanation of Wording in This Standard (49)List of quoted standards (50)Addition: Explanation of provisions (51)1 总则1.0.1为加强建筑施工升降设备设施(以下简称升降设备设施)的检验,根据国家现行有关法律、法规,确保升降设备设施的安全,制定本标准。
受控编号:

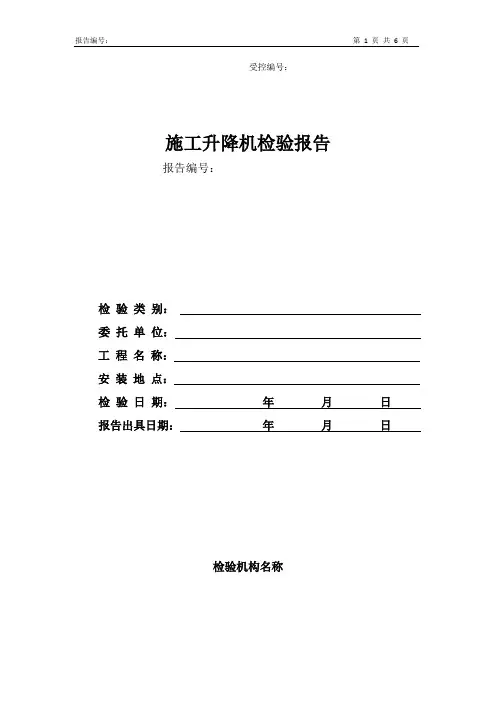

施工升降机检验报告报告编号:
检验机构名称
注意事项
1.本报告适用于施工升降机安装后的检验。
该设备自本次检验合格之日起满一年应重新检验;若在此期间出现重新安装、进行过改造、重大修理或者遭遇自然灾害导致设备主要受力零部件损坏的,应重新进行检验。
2.报告书应当由计算机打印输出,涂改无效。
3.本报告无检验、审核、批准人员的签字和检验机构的核准证号、计量认证章、二维码防伪标识、检验专用章或者公章的无效。
4.报告一式四份,由检验机构(一份)和委托单位(三份)分别保存。
5.受检单位对本报告结论如有异议,请在收到报告书之日起15 个工作日内,向检验机构提出书面意见。
6.本报告是对申请检验方所申请的在检验时设备装设的各种安全装置、零部件和机构所进行的符合性判断,报告结论仅对所检项目负责,对设备检验时的状况负责。
7.施工升降机的主要受力结构件、起升机构、零件是否达到报废标准,由安装单位在安装前后及使用单位在日常使用过程中进行定期维护检查时严格控制。
8.施工升降机主要承载机构件的正常工作年限应按使用说明书及有关规定进行确定。
检验机构地址:
邮政编码:
联系电话:
施工升降机检验报告受控编号:
施工升降机检验报告附页
工程质量现场检测见证确认表
说明:本表作为检测报告的附件。
附件2
一、检测过程照片
二、现场检测人员持证照片
三、GPS定位图。
附着式升降脚手架检验报告
检验编号:
检验日期:天气:温度:风速:
批准:审核:检验:
注:1 表中序号打*的为保证项目,其他为一般项目;
2 要求量化的参数应按实测数据填在检验结果中,无实测数据的填写观测到的状况。
高处作业吊篮检验报告
检验编号:
检验日期:天气:温度:风速:
批准:审核:检验:
注:1 表中序号打*的为保证项目,其他为一般项目;
2 要求量化的参数应按实测数据填在检验结果中,无实测数据的填写观测到的状况。
龙门架及井架物料提升机检验报告
检验编号:
检验日期:天气:温度:风速:
批准:审核:检验:
注:1 表中序号打*的为保证项目,其他为一般项目;
2 要求量化的参数应按实测数据填在检验结果中,无实测数据的填写观测到的状况。
施工升降机检验报告
检验编号:
检验日期:天气:温度:风速:
批准:审核:检验:
注:1 表中序号打*的为保证项目,其他为一般项目;
2 要求量化的参数应按实测数据填在检验结果中,无实测数据的填写观测到的状况。
塔式起重机检验报告检验编号:
检验日期:天气:温度:风速:
批准:审核:检验:
注:1 表中序号打*的为保证项目,其他为一般项目;
2 要求量化的参数应按实测数据填在检验结果中,无实测数据的填写观测到的状况。
中华人民共和国行业标准JGJ 305-2013建筑施工升降设备设施检验标准Specification of inspection of Construction Hoist Equipment批准部门:中华人民共和国住房和城乡建设部发布日期:2013年06月24日施行日期:2014年01月01日中华人民共和国住房和城乡建设部发布1.总则1.0.1为加强建筑施工升降设备设施的检验,根据国家现行有关安全生产的法律法规制定本标准。
1.0.2本标准适用于建筑施工中使用的附着式升降脚手架、高处作业吊篮、龙门架及井架物料提升机、施工升降机、塔式起重机等升降设备设施的安装、使用检验。
1.0.3建筑施工中升降设备设施的检验除应符合本规程外,尚应符合国家现行标准的规定。
2.术语和符号2.1 术语2.1.1 升降设备 Lifing equipments由专业生产厂家制造的能够自行升降,垂直、水平运送物料或人员的施工机械。
2.1.2 升降设施 Lifing facilities主要结构构件为工厂制造的金属结构产品,在现场按特定的程序组装后,附着在建筑物上能够沿着建筑物自行升降的施工作业平台和防护设施。
2.1.3 升降设备设施检验 testing of lifing equipments and facilities对安装、使用的升降机设备设施的安全使用条件、安装装置可靠性与标准规范及相关技术文件符合程度的验证。
2.1.4 受检单位 the units being inspected升降设备、升降设施的安装单位或使用单位。
2.2 符号2.2.1 Q m——最大额定起重量。
2.2.2 Qo——额定起重量。
2.2.3 Ro——最大工作幅度。
2.2.4 V——额定提升速度。
3基本规定3.0.1 升降设备设施超过使用年限时,应按相关规定进行评估。
3.0.2 受检单位应提供与检验升降设备设施安装使用有关的过程记录。
3.0.3 升降设备设施检验应采用适宜的仪器、设备和工具,属于法定计量检定范畴的仪器、设备和工具,必须经过法定计量检定机构计量检定合格,并应在有效期内。
报告编号:津--XXXX--XXXX--X--XXXXX附着式升降脚手架安装质量检验报告检验单位:使用单位:安装单位:委托单位:备案编号:检验日期:至天津市城乡建设委员会监制注意事项1.本报告是依据《建筑施工升降设备设施检验标准》(JGJ305-2013)中相关检验项目,对设备进行委托检验的报告。
2.报告书应当由计算机打印输出,涂改无效。
3.本报告书无检验、审核、批准人员的签字和检验专用章无效。
4.报告一式二份,由检验机构和使用单位分别保存。
5.受检单位对本报告结论如有异议,请在收到报告之日起15个工作日内,向检验机构提出书面意见。
6.本报告对检验时的设备状况负责。
7.检验报告编号规则:津--XXXX--XXXX--X--XXXXX起重机械检验序号--五位阿拉伯地区数字,检验序号从00001编号简称起重机械类别英文字母代号(代号对照表见下表)年份检验机构简称(最多4个字)8.类别代号表检验机构地址:邮政编码:联系电话:目录一.附着式升降脚手架安装质量检验结论报告 (1)二.附着式升降脚手架安装质量检验报告附页1 (2)三.附着式升降脚手架安装质量检验报告附页2 (3)四.附着式升降脚手架安装质量检验报告附页3 (4)附着式升降脚手架安装质量检验结论报告报告编号:津--XXXX--XXXX--X--XXXXX第1页共4页附着式升降脚手架安装质量检验报告附页1报告编号:津--XXXX--XXXX--X--XXXXX第2页共4页附着式升降脚手架安装质量检验报告附页2报告编号:津--XXXX--XXXX--X--XXXXX第3页共4页附着式升降脚手架安装质量检验报告附页3报告编号:津--XXXX--XXXX--X--XXXXX注:1.表中序号打*的为保证项目,其他为一般项目;2.要求量化的参数应按实测数据填在检验结果中,无实测数据的填写观测到的状况;3.”/ ”代表“无此项”。
第4页共4页。
施工升降机检验报告JGJ305-2013附录施工升降机检验报告检验编号:检验日期:天气:温度:风速:工程名称使用单位施工地点监理单位设备型号安装单位备案编号检验高度生产厂家使用年限设备编号特种设备制造许可证出厂日期检验依据主要检验仪器设备仪器(工具)名称型号编号仪器状态仪器(工具)名称型号编号仪器状态检验结果保证项目不合格数一般项目不合格数检验单位(章)签发日期:批准:审核:检验:序号项目类别检验内容及要求检验方法检验结果1 资料复核产品出厂合格证、监督检验证明、特种设备制造许可查阅资料序号项目类别检验内容及要求检验方法验结果证、备案证明2 安装告知手续查阅资料3 安装合同及安全协议查阅资料4防坠安全器标定检测报告查阅资料5 专项施工方案查阅资料6基础验收及其隐蔽工程资料查阅资料7 基础混凝土强度报告查阅资料8 安装前检查表查阅资料9 安装自检记录查阅资料10 安全最小安全操作距离目测序号项目类别检验内容及要求检验方法验结果距离电压(kV)最小安全操作距离(m)< 141~10635~110822010330~5001511 噪声噪声限值(dB)吊笼内离传动系统1m处单传动≤85≤88并联双传动≤86测量序号项目类别检验内容及要求检验方法验结果≤90并联三传动≤87≤92液压调速≤98≤11012基础基础应满足使用说明书或专项施工方案的要求查阅资料13基础及周围应有排水设施,不得积水目测14防护围栏施工升降机应设置高度不低于1.8m的地面防护围栏,并不得缺损,并应符合使用说明书的要求测量15围栏门的开启高度不应小于1.8m,并应符合使用说明书的要求。
围栏门应装有机械锁紧和电气安全开关;当吊笼位于底部规定位置试验序号项目类别检验内容及要求检验方法验结果时,围栏门方能开启,且应在该门开启后吊笼不能启动16吊笼吊笼门框净高不应小于2m,净宽不应小于0.6m,吊笼箱体应完好,无破损测量17吊笼门应装机械锁钩,运行时不应自动打开,应设有电器安全开关;当门未完全关闭时,该开关应能有效切断控制回路电源,使吊笼停止或无法启动现场试验18当吊笼顶板作为安装、拆卸、维修的平台或设有天窗时,顶板应抗滑,且周围应设护栏。
建筑施工升降设备设施检验标准JGJ305-2013附录附着式升降脚手架检验报告检验编号: 检验日期: 天气: 温度: 风速:工程名称使用单位施工地点监理单位设施名称安装单位设施型号检验高度登记编号出厂日期及编号生产厂家检验依据主要检验仪器设备仪器(工具)名称型号编号仪器状态仪器(工具)名称型号编号仪器状态检验结果保证项目不合格数一般项目不合格数检验单位(章)签发日期:批准: 审核: 检验:序号项目类别检验内容及要求检验方法检验结果1 资料复核专业分包合同及安全协议查阅资料2 专项施工方案查阅资料3 产品合格证、使用说明书查阅资料4 提升设备的合格证书查阅资料5 安装、调试自检记录查阅资料6 提升(下降)前、后自检记录查阅资料*7 架体结构所有主要承办构件应无明显塑性变形、裂纹、严重锈蚀等缺陷目测*8 架体总高度应与施工方案相符,且不应大于所附着建筑物的5倍楼层高测量*9 架体宽度不应大于1.2m 测量*10 架体支承跨度应符合设计要求,直线布置的架体支承跨度不应大于7m,折线或曲线布置的架体支承跨度不应大于5.4m 测量*11 架体的水平悬挑长度不应大于1/2水平支承跨度,并不应大于2m,单跨式附着升降脚手架架体的水平悬挑长度不应大于1/4的支承跨度测量*12 架体全高与支承跨度的乘积不应大于110m2 测量、计算*13 相邻提升机位间的高差不得大于30mm,整体架最大升降差不得大于80cm 测量14 竖向主框架附着式升降脚手架应在附着支承结构部位设置与架体高度相等的竖向主框架,竖向主框架应为桁架或刚架结构,其杆件连接的节点应采用焊接或螺栓连接,并应与水平支撑桁架和架体构架构成空间几何不可变体系的稳定结构目测与产品说明书和施工方案的符合性*15 主框架的强度和刚度应满足设计要求目测与产品说明书和施工方案的符合性*16 主框架内侧应设置导轨,主框架与导轨应采用刚性连接目测,外观检查17 竖向主框架的垂直偏差不应大于5/1000,且不应大于60mm 测量18 水平支承桁架水平支承桁架杆件的轴线应相交于节点上,各节点应采用焊接或螺栓连接,且应为定型桁架结构。

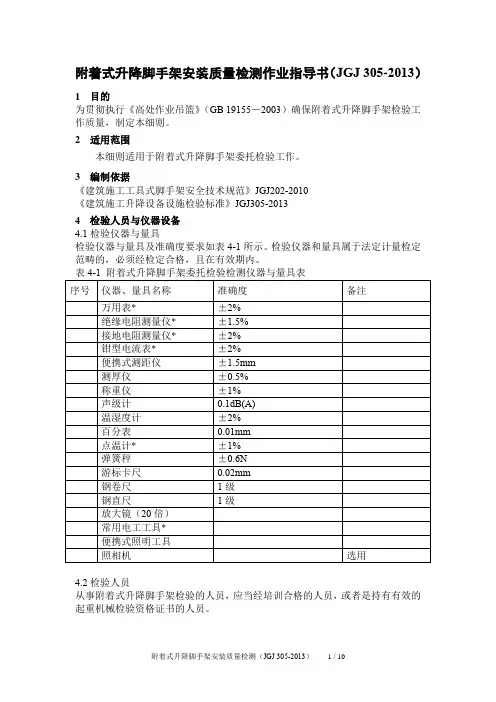

附着式升降脚手架安装质量检测作业指导书(JGJ 305-2013)1 目的为贯彻执行《高处作业吊篮》(GB 19155-2003)确保附着式升降脚手架检验工作质量,制定本细则。
2 适用范围本细则适用于附着式升降脚手架委托检验工作。
3 编制依据《建筑施工工具式脚手架安全技术规范》JGJ202-2010《建筑施工升降设备设施检验标准》JGJ305-20134 检验人员与仪器设备4.1检验仪器与量具检验仪器与量具及准确度要求如表4-1所示。
检验仪器和量具属于法定计量检定范畴的,必须经检定合格,且在有效期内。
4.2检验人员从事附着式升降脚手架检验的人员,应当经培训合格的人员,或者是持有有效的起重机械检验资格证书的人员。
5、检验条件及危险源的控制5.1实施现场检验时应具备的条件5.1.1附着式升降脚手架应达到处于正常工作状况。
5.1.2选择无雨、无雪天气。
5.1.3环境温度在-20 +40℃之间。
5.1.4风速不大于8.3m/s。
5.1.5电源电压波动在±5%之内。
5.1.6检验前,使用单位应当进行以下准备工作:(一)准备附着式升降脚手架检验工作需要的相关资料;(二)拆卸需要拆卸才能进行检验的零部件、安全保护和防护装置,拆除受检部位妨碍检验的部件或者其他物品;(三)将附着式升降脚手架主要受力部件、主要焊缝、严重腐蚀部位,以及检验人员指定部位和部件清理干净,露出金属表面;(四)需要登高进行检验(高于地面或固定平面2m 以上)的部位,采取可靠安全的登高措施;(五)满足检验和安全需要的安全照明、工作电源,以及必要的检验辅助工具或者器械;(六)需要固定后方可进行检验的可转动部件(包括可动结构),固定牢靠;(七)需要进行载荷试验的,配备满足载荷试验所规定重量和相应型式的试验载荷;(八)现场的环境和场地条件符合检验要求,没有影响检验的物品、设施,并且设置相应的警示标志;(九)落实其他必要的安全保护和防护措施。
附着式升降脚手架安装质量检测作业指导书(JGJ 305-2013)1 目的为贯彻执行《高处作业吊篮》(GB 19155-2003)确保附着式升降脚手架检验工作质量,制定本细则。
2 适用范围本细则适用于附着式升降脚手架委托检验工作。
3 编制依据《建筑施工工具式脚手架安全技术规范》JGJ202-2010《建筑施工升降设备设施检验标准》JGJ305-20134 检验人员与仪器设备4.1检验仪器与量具检验仪器与量具及准确度要求如表4-1所示。
检验仪器和量具属于法定计量检定范畴的,必须经检定合格,且在有效期内。
4.2检验人员从事附着式升降脚手架检验的人员,应当经培训合格的人员,或者是持有有效的起重机械检验资格证书的人员。
5、检验条件及危险源的控制5.1实施现场检验时应具备的条件5.1.1附着式升降脚手架应达到处于正常工作状况。
5.1.2选择无雨、无雪天气。
5.1.3环境温度在-20 +40℃之间。
5.1.4风速不大于8.3m/s。
5.1.5电源电压波动在±5%之内。
5.1.6检验前,使用单位应当进行以下准备工作:(一)准备附着式升降脚手架检验工作需要的相关资料;(二)拆卸需要拆卸才能进行检验的零部件、安全保护和防护装置,拆除受检部位妨碍检验的部件或者其他物品;(三)将附着式升降脚手架主要受力部件、主要焊缝、严重腐蚀部位,以及检验人员指定部位和部件清理干净,露出金属表面;(四)需要登高进行检验(高于地面或固定平面2m 以上)的部位,采取可靠安全的登高措施;(五)满足检验和安全需要的安全照明、工作电源,以及必要的检验辅助工具或者器械;(六)需要固定后方可进行检验的可转动部件(包括可动结构),固定牢靠;(七)需要进行载荷试验的,配备满足载荷试验所规定重量和相应型式的试验载荷;(八)现场的环境和场地条件符合检验要求,没有影响检验的物品、设施,并且设置相应的警示标志;(九)落实其他必要的安全保护和防护措施。
物料提升机安装质量检测作业指导书(JGJ 305-2013)1总则为了加强对房屋建筑工程及市政工程工地的起重机械设备的管理,规范委托检验的行为,提高检验工作的质量,特制定本细则。
2 检验依据《龙门架及井架物料提升机安全技术规范》JGJ88-2010《建筑施工升降设备设施检验标准》JGJ 305-20133 检验程序3.1检验申报3.2 现场条件3.3检验人员要求现场检验人员必须持证上岗,必要时可出示检验证件。
3.4设备要求《建筑施工升降设备设施检验标准》JGJ 305-2013。
委托检验常用仪器设备及精度见本细则附件一《龙门架及井架物料提升机委托检验主要仪器设备表》4检验流程检验人员应如实逐台填写相应检验项目的检验记录,并对记录的真实性和完整性负责。
5龙门架及井架物料提升机委托检验内容要求与方法龙门架及架物料提升机委托检验内容要求与方法见附件二6龙门架及井架物料提升机委托检验结果判定原则《建筑施工升降设备设施检验标准》JGJ 305-2013委托检验结果判定原则。
7起重机械委托检验协议书7.1起重机械委托检验协议书的格式见附件B7.2协议书编号:依据《管理制度》中的《报告编号规则》内容执行7.3设备名称:依据所检验设备进行选择。
7.4委托单位填写:依据《告知书》及相关资料填写7.5其他约定:依据委托单位的要求,约定检验项目或不具有的检验项目8龙门架及井架物料提升机委托检验原始记录与报告8.1龙门架及井架物料提升机委托检验原始记录(1)龙门架及井架物料提升机委托检验原始记录的格式见附件三(2)龙门架及井架物料提升机委托检验原始记录有关项目填写要求:(a)原始记录编号:依据《管理制度》中的《报告编号规则》内容执行(b)委托单位/安装单位/工程名称:依据《告知书》及相关资料填写(c)规格型号/额定载重量/额定速度/最大提升高度/产品编号/制造单位/出厂日期:依据《生产合格证》及相关资料填写(d)产权备案编号/产权单位:依据《产权备案证书》及相关资料填写。
报告编号:津--XXXX--XXXX--X--XXXXX附着式升降脚手架安装质量检验报告检验单位:使用单位:安装单位:委托单位:备案编号:检验日期:至天津市城乡建设委员会监制注意事项1.本报告是依据《建筑施工升降设备设施检验标准》(JGJ305-2013)中相关检验项目,对设备进行委托检验的报告。
2.报告书应当由计算机打印输出,涂改无效。
3.本报告书无检验、审核、批准人员的签字和检验专用章无效。
4.报告一式二份,由检验机构和使用单位分别保存。
5.受检单位对本报告结论如有异议,请在收到报告之日起15个工作日内,向检验机构提出书面意见。
6.本报告对检验时的设备状况负责。
7.检验报告编号规则:津--XXXX--XXXX--X--XXXXX起重机械检验序号--五位阿拉伯地区数字,检验序号从00001编号简称起重机械类别英文字母代号(代号对照表见下表)年份检验机构简称(最多4个字)8.类别代号表检验机构地址:邮政编码:联系电话:目录一.附着式升降脚手架安装质量检验结论报告 (1)二.附着式升降脚手架安装质量检验报告附页1 (2)三.附着式升降脚手架安装质量检验报告附页2 (3)四.附着式升降脚手架安装质量检验报告附页3 (4)附着式升降脚手架安装质量检验结论报告报告编号:津--XXXX--XXXX--X--XXXXX第1页共4页附着式升降脚手架安装质量检验报告附页1报告编号:津--XXXX--XXXX--X--XXXXX第2页共4页附着式升降脚手架安装质量检验报告附页2报告编号:津--XXXX--XXXX--X--XXXXX第3页共4页附着式升降脚手架安装质量检验报告附页3报告编号:津--XXXX--XXXX--X--XXXXX注:1.表中序号打*的为保证项目,其他为一般项目;2.要求量化的参数应按实测数据填在检验结果中,无实测数据的填写观测到的状况;3.”/ ”代表“无此项”。
第4页共4页。
