施工升降机检验报告JGJ 附录

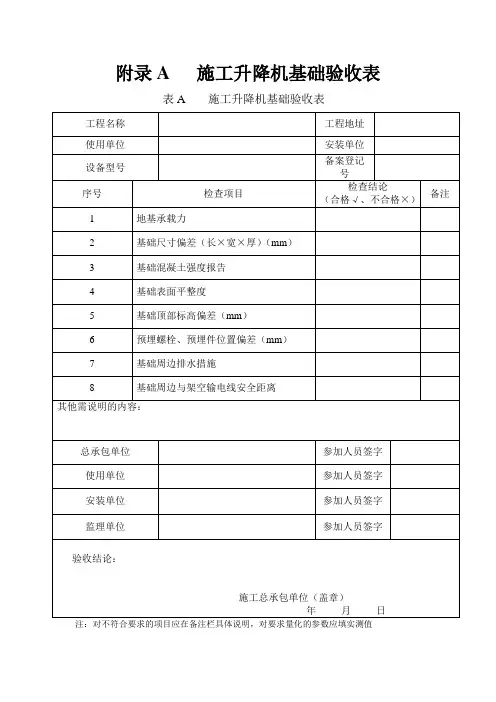

附录A 施工升降机基础验收表
表A 施工升降机基础验收表
注：对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值
附录B 施工升降机安装自检表
注：对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值
附录c 施工升降机安装验收表
表c 施工升降机安装验收表
落试验；新安装及大修后的施工升降机应作125%额定载重量试运行。

2对不符合要求的项目应在备注栏具体说明，对要求重化的参数应填实测值。

附录D 施工升降机交接班记录表
附录E 施工升降机每日使用前检查表
附录 F 施工升降机每月检查表
注：对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。

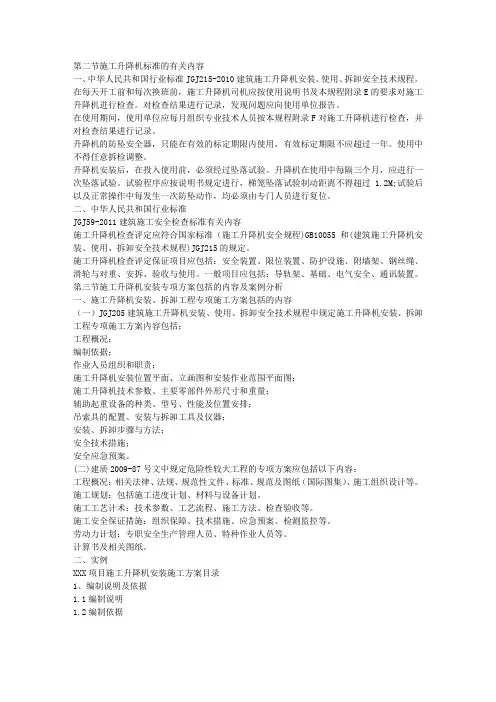

第二节施工升降机标准的有关内容一、中华人民共和国行业标准JGJ215-2010建筑施工升降机安装、使用、拆卸安全技术规程。

在每天开工前和每次换班前，施工升降机司机应按使用说明书及本规程附录E的要求对施工升降机进行检查。

对检查结果进行记录，发现问题应向使用单位报告。

在使用期间，使用单位应每月组织专业技术人员按本规程附录F对施工升降机进行检查，并对检查结果进行记录。

升降机的防坠安全器，只能在有效的标定期限内使用，有效标定期限不应超过一年。

使用中不得任意拆检调整。

升降机安装后，在投入使用前，必须经过坠落试验。

升降机在使用中每隔三个月，应进行一次坠落试验。

试验程序应按说明书规定进行，梯笼坠落试验制动距离不得超过 1.2M;试验后以及正常操作中每发生一次防坠动作，均必须由专门人员进行复位。

二、中华人民共和国行业标准JGJ59-2011建筑施工安全检查标准有关内容施工升降机检查评定应符合国家标准（施工升降机安全规程)GB10055和(建筑施工升降机安装、使用、拆卸安全技术规程)JGJ215的规定。

施工升降机检查评定保证项目应包括：安全装置、限位装置、防护设施、附墙架、钢丝绳、滑轮与对重、安拆、验收与使用。

一般项目应包括；导轨架、基础、电气安全、通讯装置。

第三节施工升降机安装专项方案包括的内容及案例分析一、施工升降机安装、拆卸工程专项施工方案包括的内容（一）JGJ205建筑施工升降机安装、使用、拆卸安全技术规程中规定施工升降机安装、拆卸工程专项施工方案内容包括；工程概况；编制依据；作业人员组织和职责；施工升降机安装位置平面、立画图和安装作业范围平面图；施工升降机技术参数、主要零部件外形尺寸和重量；辅助起重设备的种类、型号、性能及位置安排；吊索具的配置、安装与拆卸工具及仪器；安装、拆卸步骤与方法；安全技术措施；安全应急预案。

(二)建质2009-87号文中规定危险性较大工程的专项方案应包括以下内容：工程概况：相关法律、法规、规范性文件、标准、规范及图纸（国际图集）、施工组织设计等。

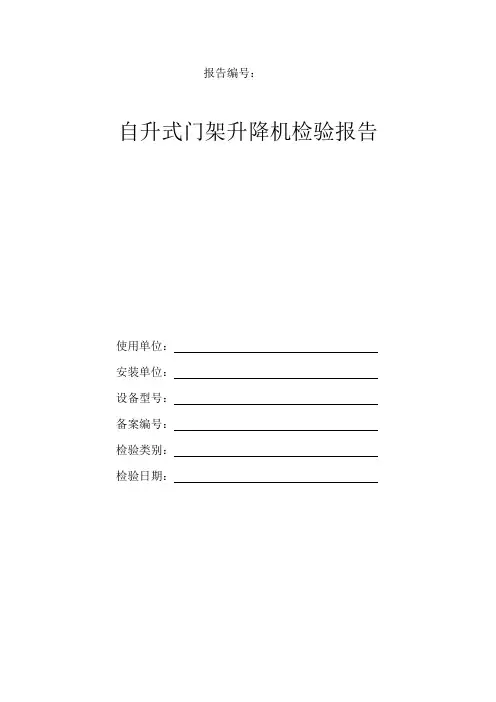

报告编号：自升式门架升降机检验报告使用单位：安装单位：设备型号：备案编号：检验类别：检验日期：注意事项1. 本报告是应建设行政主管部门的要求和受检单位的委托，依据《建筑施工升降设备设施检验标准》，对自升式门架升降机进行安装、使用检验的结论报告。

2. 本报告适用于房屋建筑工地用自升式门架升降机的安装、使用检验。

3. 报告书应当由计算机打印输出，或者用钢笔、签字笔填写，字迹要工整，涂改无效。

4. 本报告书无检验、审核、批准人员的签字和检验机构的核准证号、检验专用章或者公章无效。

5. 本报告书一式三份，由检验机构、安装单位和使用单位分别保存。

6. 受检单位对本报告结论如有异议，请在收到报告书之日起15日内，向检验机构提出书面意见，逾期不予受理。

7. 复制本报告书无重新加盖检验机构“检验专用章或公章”无效。

8. 本报告对检验时的设备状况负责。

9. 本报告书中凡结论为“不合格”的检验项目，其不合格情况在《建筑施工升降设备检验意见通知书》中具体表述。

自升式门架升降机检验结论报告共5页第1页天气：温度：风速：工程名称施工地点使用单位监理单位安装单位生产厂家设备型号出厂日期备案编号检验依据《建筑施工升降设备设施检验标准》JGJ305-2013主要检验仪器设备仪器（工具）名称型号编号仪器状态仪器（工具）名称型号编号仪器状态检验结果总检验项目数合格项目数不合格项目数无此项项目数备注校核：检验：自升式门架升降机检验结论报告附页共5页第2页序号项目类别检验内容及要求检验结果备注1资料复核产品出厂合格证，备案证明2 安装告知手续3 安装合同及安全协议4 使用说明书5 防坠安全器说明书6 专项施工方案7 基础验收及其隐蔽工程资料8 安装前检查表9 安装自检记录10 基础基础尺寸、外形、混凝土强度等级及地基承载力等应符合使用说明书或专项施工方案的要求基础及周围应有排水设施；不得积水12架体结构主要结构件应无明显变形，严重锈蚀，焊缝应无明显可见裂纹13结构件安装应符合说明书要求各连接螺栓应齐全、紧固，应有防松措施，螺栓露出螺母端部的长度不应少于3倍螺距14 架体垂直度不大于架体高度的1.5‰‰15自升式门架施工升降机的架体在各楼层通道的开口处，应有加强措施16自升式门架升降机应设置高度不低于1.8m的地面防护围栏；并不得缺损；并应符合使用说明书的要求，围栏门应装有机械锁紧和电气安全开关；当吊笼位于底部规定位置时，围栏门方能开启，且应在该门开启后吊笼不能启动17吊笼吊笼门框净高不应小于2m m18吊笼应设置吊笼门，吊笼两侧里面及吊笼门应采用网板结构全高度封闭。

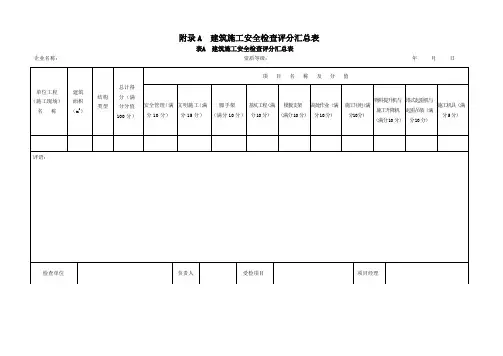

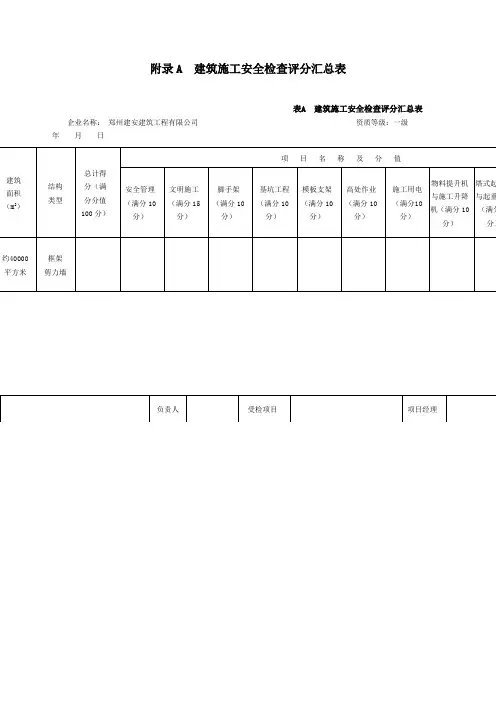

附录A 建筑施工安全检查评分汇总表
表A 建筑施工安全检查评分汇总表企业名称：郑州建安建筑工程有限公司资质等级：一级
年月日
附录B 建筑施工安全分项检查评分表表B.1 安全管理检查评分表
表B.2 文明施工检查评分表
表B.3 扣件式钢管脚手架检查评分表
表B.4 门式钢管脚手架检查评分表
表B.5 碗扣式钢管脚手架检查评分表
表B.6 承插型盘扣式钢管脚手架检查评分表
表B.7 满堂脚手架检查评分表
表B.8 悬挑式脚手架检查评分表
表B.9 附着式升降脚手架检查评分表
表B.10 高处作业吊篮检查评分表
表B.11 基坑工程检查评分表
表B.12 模板支架检查评分表
表B.13 高处作业检查评分表
表B.14 施工用电检查评分表
表B.18 起重吊装检查评分表
表B.19 施工机具检查评分表。

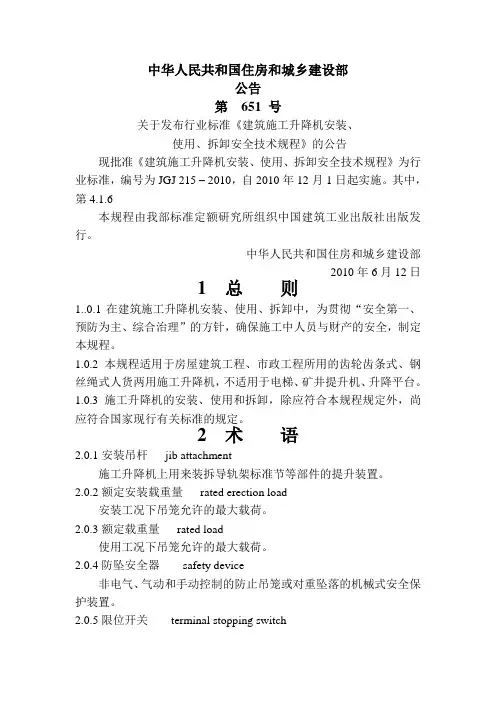

中华人民共和国住房和城乡建设部公告第651 号关于发布行业标准《建筑施工升降机安装、使用、拆卸安全技术规程》的公告现批准《建筑施工升降机安装、使用、拆卸安全技术规程》为行业标准，编号为JGJ 215 – 2010，自2010年12月1日起实施。

其中，第4.1.6本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部2010年6月12日1 总则1..0.1在建筑施工升降机安装、使用、拆卸中，为贯彻“安全第一、预防为主、综合治理”的方针，确保施工中人员与财产的安全，制定本规程。

1.0.2本规程适用于房屋建筑工程、市政工程所用的齿轮齿条式、钢丝绳式人货两用施工升降机，不适用于电梯、矿井提升机、升降平台。

1.0.3施工升降机的安装、使用和拆卸，除应符合本规程规定外，尚应符合国家现行有关标准的规定。

2 术语2.0.1安装吊杆jib attachment施工升降机上用来装拆导轨架标准节等部件的提升装置。

2.0.2额定安装载重量rated erection load安装工况下吊笼允许的最大载荷。

2.0.3额定载重量rated load使用工况下吊笼允许的最大载荷。

2.0.4防坠安全器safety device非电气、气动和手动控制的防止吊笼或对重坠落的机械式安全保护装置。

2.0.5限位开关terminal stopping switch吊笼到达行程终点时自动切断控制电路的安全装置。

2.0.6极限开关ultimate limit switch吊笼超越行程终点时自动切断总电源的非自动复位安全装置。

2.0.7对重Ounterweigh对吊笼起平衡作用的重物。

2.0.8层站landing建筑物或其他固定结构上供吊笼停靠和人货出人的地点。

2.0.9地面防护围栏base level enclosure地面上包围吊笼的防护围栏。

缓冲器buffer安装在底架上，用以吸收下降吊笼或对重的动能，起缓冲作用的装置。

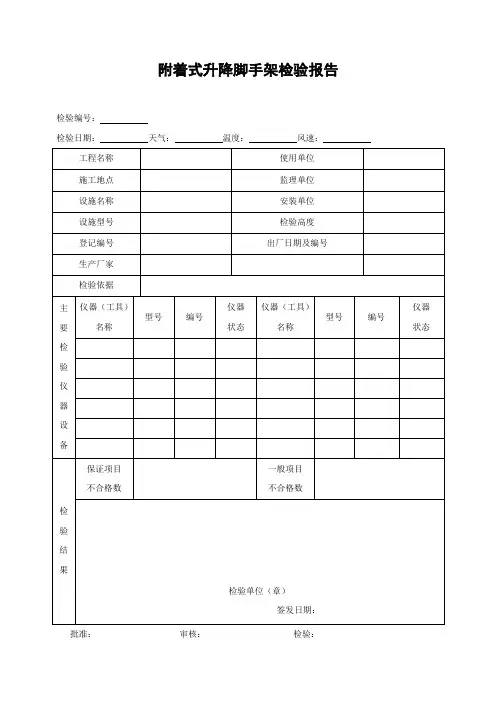

附着式升降脚手架检验报告
检验编号：
检验日期：天气：温度：风速：
批准：审核：检验：
注：1 表中序号打*的为保证项目，其他为一般项目；
2 要求量化的参数应按实测数据填在检验结果中，无实测数据的填写观测到的状况。

高处作业吊篮检验报告
检验编号：
检验日期：天气：温度：风速：
批准：审核：检验：
注：1 表中序号打*的为保证项目，其他为一般项目；
2 要求量化的参数应按实测数据填在检验结果中，无实测数据的填写观测到的状况。

龙门架及井架物料提升机检验报告
检验编号：
检验日期：天气：温度：风速：
批准：审核：检验：
注：1 表中序号打*的为保证项目，其他为一般项目；
2 要求量化的参数应按实测数据填在检验结果中，无实测数据的填写观测到的状况。

施工升降机检验报告
检验编号：
检验日期：天气：温度：风速：
批准：审核：检验：
注：1 表中序号打*的为保证项目，其他为一般项目；
2 要求量化的参数应按实测数据填在检验结果中，无实测数据的填写观测到的状况。

塔式起重机检验报告检验编号：
检验日期：天气：温度：风速：
批准：审核：检验：
注：1 表中序号打*的为保证项目，其他为一般项目；
2 要求量化的参数应按实测数据填在检验结果中，无实测数据的填写观测到的状况。

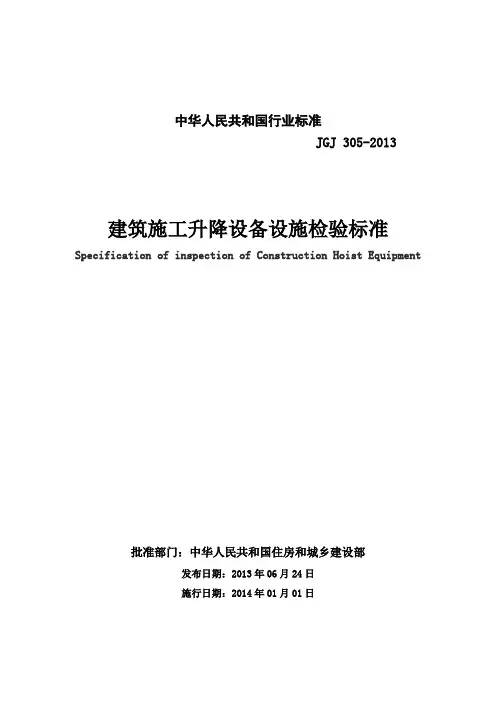

中华人民共和国行业标准JGJ 305-2013建筑施工升降设备设施检验标准Specification of inspection of Construction Hoist Equipment批准部门：中华人民共和国住房和城乡建设部发布日期：2013年06月24日施行日期：2014年01月01日中华人民共和国住房和城乡建设部发布1.总则1.0.1为加强建筑施工升降设备设施的检验，根据国家现行有关安全生产的法律法规制定本标准。

1.0.2本标准适用于建筑施工中使用的附着式升降脚手架、高处作业吊篮、龙门架及井架物料提升机、施工升降机、塔式起重机等升降设备设施的安装、使用检验。

1.0.3建筑施工中升降设备设施的检验除应符合本规程外，尚应符合国家现行标准的规定。

2.术语和符号2.1 术语2.1.1 升降设备 Lifing equipments由专业生产厂家制造的能够自行升降,垂直、水平运送物料或人员的施工机械。

2.1.2 升降设施 Lifing facilities主要结构构件为工厂制造的金属结构产品，在现场按特定的程序组装后，附着在建筑物上能够沿着建筑物自行升降的施工作业平台和防护设施。

2.1.3 升降设备设施检验 testing of lifing equipments and facilities对安装、使用的升降机设备设施的安全使用条件、安装装置可靠性与标准规范及相关技术文件符合程度的验证。

2.1.4 受检单位 the units being inspected升降设备、升降设施的安装单位或使用单位。

2.2 符号2.2.1 Q m——最大额定起重量。

2.2.2 Qo——额定起重量。

2.2.3 Ro——最大工作幅度。

2.2.4 V——额定提升速度。

3基本规定3.0.1 升降设备设施超过使用年限时，应按相关规定进行评估。

3.0.2 受检单位应提供与检验升降设备设施安装使用有关的过程记录。

3.0.3 升降设备设施检验应采用适宜的仪器、设备和工具，属于法定计量检定范畴的仪器、设备和工具，必须经过法定计量检定机构计量检定合格，并应在有效期内。

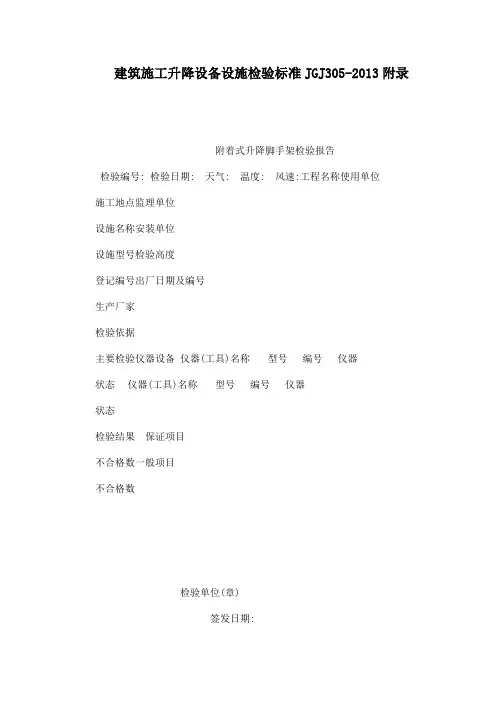

建筑施工升降设备设施检验标准JGJ305-2013附录附着式升降脚手架检验报告检验编号: 检验日期: 天气: 温度: 风速:工程名称使用单位施工地点监理单位设施名称安装单位设施型号检验高度登记编号出厂日期及编号生产厂家检验依据主要检验仪器设备仪器(工具)名称型号编号仪器状态仪器(工具)名称型号编号仪器状态检验结果保证项目不合格数一般项目不合格数检验单位(章)签发日期:批准: 审核: 检验:序号项目类别检验内容及要求检验方法检验结果1 资料复核专业分包合同及安全协议查阅资料2 专项施工方案查阅资料3 产品合格证、使用说明书查阅资料4 提升设备的合格证书查阅资料5 安装、调试自检记录查阅资料6 提升(下降)前、后自检记录查阅资料*7 架体结构所有主要承办构件应无明显塑性变形、裂纹、严重锈蚀等缺陷目测*8 架体总高度应与施工方案相符,且不应大于所附着建筑物的5倍楼层高测量*9 架体宽度不应大于1.2m 测量*10 架体支承跨度应符合设计要求,直线布置的架体支承跨度不应大于7m,折线或曲线布置的架体支承跨度不应大于5.4m 测量*11 架体的水平悬挑长度不应大于1/2水平支承跨度,并不应大于2m,单跨式附着升降脚手架架体的水平悬挑长度不应大于1/4的支承跨度测量*12 架体全高与支承跨度的乘积不应大于110m2 测量、计算*13 相邻提升机位间的高差不得大于30mm,整体架最大升降差不得大于80cm 测量14 竖向主框架附着式升降脚手架应在附着支承结构部位设置与架体高度相等的竖向主框架,竖向主框架应为桁架或刚架结构,其杆件连接的节点应采用焊接或螺栓连接,并应与水平支撑桁架和架体构架构成空间几何不可变体系的稳定结构目测与产品说明书和施工方案的符合性*15 主框架的强度和刚度应满足设计要求目测与产品说明书和施工方案的符合性*16 主框架内侧应设置导轨,主框架与导轨应采用刚性连接目测,外观检查17 竖向主框架的垂直偏差不应大于5/1000,且不应大于60mm 测量18 水平支承桁架水平支承桁架杆件的轴线应相交于节点上,各节点应采用焊接或螺栓连接,且应为定型桁架结构。

施工升降机基础验收表工程名称工程地址使用单位安装单位设备型号备案登记号备注序号检查项目检查结论（合格√不合格×）1 地基承载力2 基础尺寸偏差（长×宽×厚）（mm）3 基础混凝土强度报告4 基础表面平整度5 基础顶部标高偏差（mm）6 预埋螺栓、预埋件位臵偏差（mm）7 基础周边排水措施8 基础周边与架空输电线安全距离其他需说明的内容总承包单位参加人员签字使用单位参加人员签字安装单位参加人员签字监理单位参加人员签字验收结论：施工总承包单位（盖章）：年月日附录B施工升降机安装自检表工程名称工程地址 安装单位 安装资质等级 制造单位 使用单位 设备型号 备案登记号安装日期初始安装高度最高安装高度检查结果 代号说明 √=合格 ○=整改后合格 ×=不合格 无=无此项 名称序号检查项目 要求检查结果备注资料 检查1 基础验收表和隐蔽工程验收单 应齐全2 安装方案、安全交底记录 应齐全3 转场保养作业单 应齐全 标志4统一编号牌应设臵在规定位臵5警示标志吊笼内应有安全操作规程，操纵按钮及其他危险处应有醒目的警示标志，施工升降机应设限载和楼层标志基础 和围 护措 施6地面防护围栏门联锁保护装臵应装机电联锁装臵，吊笼位于底部规定位臵时，地面防护围栏门才能打开，地面防护围栏门开启后吊笼不能启动7地面防护围栏 基础上吊笼和对重升降通道周围应设臵地面防护围栏,高度≥1.8m8安全防护区当施工升降机基础下方有施工作业区时，应加设对重坠落伤人的安全防护区及其安全防护措施续表B名称序号检查项目要求检查结果备注金属结构件9金属结构件外观无明显变形、脱焊、开裂和锈蚀10 螺栓连接紧固件安装准确、紧固可靠11 销轴连接销轴连接定位可靠12导轨架垂直度架设高度h（m）h≤7070＜h≤100100＜h≤150150＜h≤200h＞200垂直度偏差(mm）≤（1/1000）h≤70≤90≤110≤130对钢丝绳式施工升降机，垂直度偏差应≤（1.5/1000）h吊笼13 紧急逃离门吊笼顶应有紧急出口，装有向外开启活动板门，并配有专用扶梯。

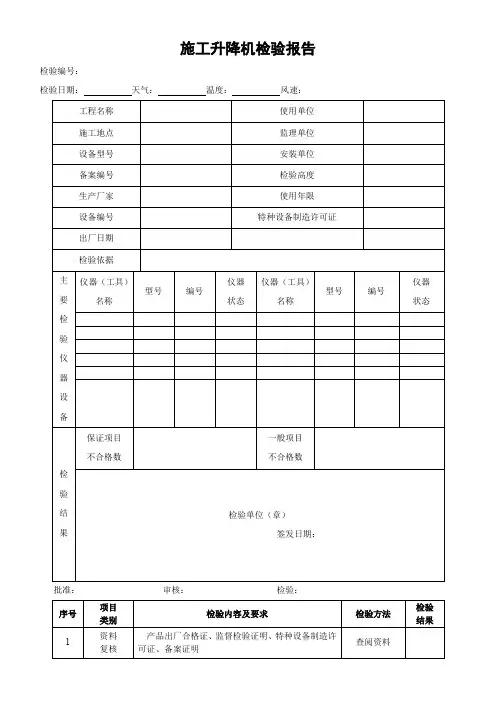

施工升降机检验报告检验编号：检验日期：天气：温度：风速：工程名称使用单位施工地点监理单位设备型号安装单位备案编号检验高度生产厂家使用年限设备编号特种设备制造许可证出厂日期检验依据主要检验仪器设备仪器（工具）名称型号编号仪器状态仪器（工具）名称型号编号仪器状态检验结果保证项目不合格数一般项目不合格数检验单位（章）签发日期：批准：审核：检验：序号项目类别检验内容及要求检验方法检验结果1 资料复核产品出厂合格证、监督检验证明、特种设备制造许可证、备案证明查阅资料2 安装告知手续查阅资料3 安装合同及安全协议查阅资料4 防坠安全器标定检测报告查阅资料5 专项施工方案查阅资料6 基础验收及其隐蔽工程资料查阅资料7 基础混凝土强度报告查阅资料8 安装前检查表查阅资料9 安装自检记录查阅资料10 安全距离最小安全操作距离电压（kV）最小安全操作距离（m）＜1 41～10 635～110 8220 10330～500 15目测11 噪声噪声限值（dB）吊笼内离传动系统1m处单传动≤85 ≤88并联双传动≤86 ≤90并联三传动≤87 ≤92液压调速≤98 ≤110测量12基础基础应满足使用说明书或专项施工方案的要求查阅资料13 基础及周围应有排水设施，不得积水目测14防护围栏施工升降机应设置高度不低于1.8m的地面防护围栏，并不得缺损，并应符合使用说明书的要求测量15围栏门的开启高度不应小于 1.8m，并应符合使用说明书的要求。

围栏门应装有机械锁紧和电气安全开关；当吊笼位于底部规定位置时，围栏门方能开启，且应在该门开启后吊笼不能启动试验16吊笼吊笼门框净高不应小于2m，净宽不应小于0.6m,吊笼箱体应完好，无破损测量17吊笼门应装机械锁钩，运行时不应自动打开，应设有电器安全开关；当门未完全关闭时，该开关应能有效切断控制回路电源，使吊笼停止或无法启动现场试验18当吊笼顶板作为安装、拆卸、维修的平台或设有天窗时，顶板应抗滑，且周围应设护栏。

表A 施工升降机基础验收表
附录B 施工升降机安装自检表
附录C 施工升降机安装验收表表C 施工升降机安装验收表
注：1、新安装的施工升降机及在用的施工升降机应至少每3个月进行一次额定载重量的坠落试验；
新安装及大修后的施工升降机应作125%额定载重量试运行；
2、对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。

附录D施工升降机交接班记录表表D施工升降机交接班记录表
附录E施工升降机每日使用前检查表
附录F施工升降机每月检查表
注：对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。
