机械制图正投影及三视图画法机械制图是机械设计过程中必不可少的一部分。
通过机械制图，可以将设计思路阐述清楚，使得设计师得以使设计成为更加可靠、经济、美观的产品。
其中，正投影及三视图是机械制图中最关键的内容之一。
正投影正投影是指将三维空间中的物体按照与视点相同的垂直方向上投影到平面上。
在机械制图中，正投影是最为常用的制图方法之一。
正投影的绘图方法相对简单，需要先确定三个坐标轴，在投影平面上绘制出对应坐标值，再以对应投影点搭建成三维模型。
正投影分为三种形式，分别为主视图、俯视图和左视图，即三视图。
三视图三视图是机械制图中最为基础的绘制方法之一，包括主视图、俯视图和左视图。
三视图的基本原则是将三个主视图按照一定比例排列在平面上，使得三个视图交错呈现，从而能够确定物体的形状和尺寸。
主视图是物体在投影方向上的正视图，也是最基本的视图。
通常将最能表示物体形状及尺寸的主视图画在最前面。
俯视图是物体在垂直于主视图方向上的投影视图。
而左侧图则是物体在主视图和俯视图的空间方向上的投影视图。
为了使三视图绘制更加准确，需要在投影过程中注意以下几点：1.确定三视图位置，首要考虑主视图位置关系。
2.利用已知尺寸推断未知尺寸，注意减少量算误差。
3.保持三个视图之间的比例关系一致。
三视图画法三视图绘制的常用画法有两种，分别是手绘画法和工具辅助画法。
手绘画法手绘画法主要是通过人工绘制，利用直尺和绘图笔进行三视图绘制。
其优点是无需电脑等辅助设备，具备灵活性高的特点。
但其缺点即是容易产生量测误差或绘图质量不高的问题。
在进行手绘画法时，需要注意以下几点：1.应先在草稿纸上画出物体轮廓。
2.在草稿纸上画出轴线和主视图及其相应的辅助构图线。
3.将主视图、俯视图、左侧图按照一定比例绘制在纸上。
其中，主视图位于中央、俯视图位于主视图上方、左侧图位于主视图左侧。
4.将三个视图的形状和尺寸精细地绘制出来，并标注尺寸。
工具辅助画法工具辅助画法是指利用计算机等辅助绘图工具，通过CAD等软件进行自动化绘图，现如今机械设计工作中有越来越广泛的应用。
【课题名称】
第一章制图的基本知识和技能第三节常用几何图形的画法
【教材版本】
柳燕君主编．中等职业教育国家规划教材—机械制图（多学时）．北京：高等教育出版社，2010
【教学目标与要求】
一、知识目标
掌握圆等分方法，斜度、锥度画法与标注，了解椭圆画法，掌握平面图形的线段分析与绘图步骤。
二、能力目标
1．通过学习与练习，能自如地运用常用的绘图工具；
2．能正确规范绘制平面图形。
三、素质目标
正确熟练地运用常用的绘图工具绘制较复杂的平面图形。
四、教学要求
了解并掌握用常用的绘图工具绘制制较复杂的平面图形。
【教学重点】
定位块平面图形绘制。
【难点分析】
斜度、锥度画法及平面图形线段分析。
【分析学生】
1．部分绘图工具，学生在学几何时已会使用。
2．运用常用的绘图工具，从学习一开始要注意正确的方法，并通过不断练习达到运用自如。
3．学习时学生可能会认为简单易学，产生马虎现象。
要引导学生正确运用绘图工具的方法，通过练习熟练地绘制图线。
【教学设计思路】
教学方法：讲练法、演示法、归纳法。
【教学资源】
机械制图网络课程，圆规、三角板、直尺、图板、丁字尺、曲线板。
【教学安排】
11 学时
教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。
【教学过程】
新授课教案
新授课教案
新授课教案
新授课教案
新授课教案
作图训练课教案。

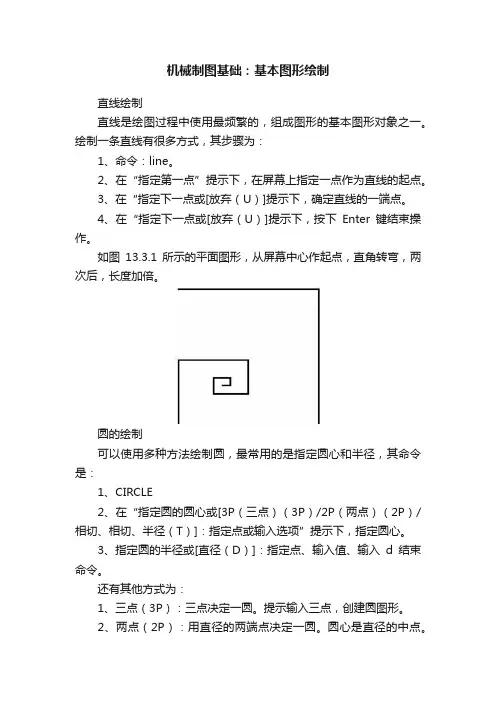

机械制图基础：基本图形绘制直线绘制直线是绘图过程中使用最频繁的，组成图形的基本图形对象之一。
绘制一条直线有很多方式，其步骤为：1、命令：line。
2、在“指定第一点”提示下，在屏幕上指定一点作为直线的起点。
3、在“指定下一点或[放弃（U）]提示下，确定直线的一端点。
4、在“指定下一点或[放弃（U）]提示下，按下Enter键结束操作。
如图13.3.1所示的平面图形，从屏幕中心作起点，直角转弯，两次后，长度加倍。
圆的绘制可以使用多种方法绘制圆，最常用的是指定圆心和半径，其命令是：1、CIRCLE2、在“指定圆的圆心或[3P（三点）（3P）/2P（两点）（2P）/相切、相切、半径（T）]：指定点或输入选项”提示下，指定圆心。
3、指定圆的半径或[直径（D）]：指定点、输入值、输入d结束命令。
还有其他方式为：1、三点（3P）：三点决定一圆。
提示输入三点，创建圆图形。
2、两点（2P）：用直径的两端点决定一圆。
圆心是直径的中点。
3、相切、相切、半径（T）：与两线相切，输入半径决定一圆，圆心自动确定。
4、圆心，半径：默认方式，圆心配合半径决定一圆。
5、圆心，直径：圆心配合直径决定一圆。
输入点坐标和数值。
如图13.3.2所示的平面图形，先画一个正方形，做正方形的外接圆。
多段线的绘制多段线是作为单个对象创建的相互连接的一组线段，可以包含直线和圆弧，其线的宽度可以变化。
进入命令是：PLINE1、在“指定起点：”的提示下，在屏幕上指定起点位置。
2、在“当前线宽为0.0000指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：”提示下，指定线段的端点。
3、在同样的提示状态下，按Enter结束本命令。
括号中的字母是选择命令的模式，可以有：1、圆弧（A）：由绘制直线转换成绘制圆弧。
2、半宽（H）：将多段线总宽度的值减半。
AutoCAD提示输入起点宽度和终点宽度。
用户通过在命令行输入相应的数值，即可绘制一条宽度渐变的线段或圆弧。

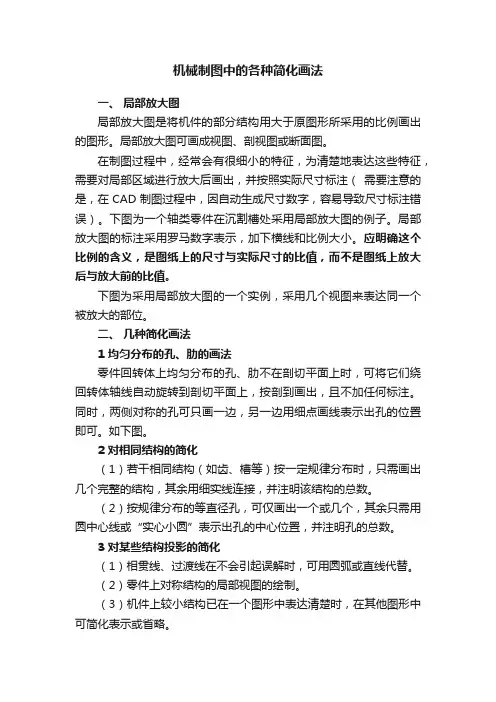

机械制图中的各种简化画法一、局部放大图局部放大图是将机件的部分结构用大于原图形所采用的比例画出的图形。
局部放大图可画成视图、剖视图或断面图。
在制图过程中，经常会有很细小的特征，为清楚地表达这些特征，需要对局部区域进行放大后画出，并按照实际尺寸标注（需要注意的是，在CAD制图过程中，因自动生成尺寸数字，容易导致尺寸标注错误）。
下图为一个轴类零件在沉割槽处采用局部放大图的例子。
局部放大图的标注采用罗马数字表示，加下横线和比例大小。
应明确这个比例的含义，是图纸上的尺寸与实际尺寸的比值，而不是图纸上放大后与放大前的比值。
下图为采用局部放大图的一个实例，采用几个视图来表达同一个被放大的部位。
二、几种简化画法1 均匀分布的孔、肋的画法零件回转体上均匀分布的孔、肋不在剖切平面上时，可将它们绕回转体轴线自动旋转到剖切平面上，按剖到画出，且不加任何标注。
同时，两侧对称的孔可只画一边，另一边用细点画线表示出孔的位置即可。
如下图。
2 对相同结构的简化（1）若干相同结构（如齿、槽等）按一定规律分布时，只需画出几个完整的结构，其余用细实线连接，并注明该结构的总数。
（2）按规律分布的等直径孔，可仅画出一个或几个，其余只需用圆中心线或“实心小圆”表示出孔的中心位置，并注明孔的总数。
3 对某些结构投影的简化（1）相贯线、过渡线在不会引起误解时，可用圆弧或直线代替。
（2）零件上对称结构的局部视图的绘制。
（3）机件上较小结构已在一个图形中表达清楚时，在其他图形中可简化表示或省略。
（4）与投影面倾斜角度≤30°的圆或圆弧的投影可用圆或圆弧画出。
（5）当不能充分表达回转体零件上的平面时，可用平面符号（相交的两条细实线）表示。
（6）圆柱形法兰上均匀分布的孔的画法4 较长机件的简化画法当较长的机件沿长度方向的形状一致或按一定规律变化时，可断开后缩短表示。
三、第三角画法第一角法的投影方法是：人--物--影；第三角法的投影方法是：人--影--物。
