九年级物理 电阻的测量实验题(附答案)

九年级物理欧姆定律实验题和计算题（含答案）学校:___________姓名：___________班级：___________考号：___________评卷人得分一、实验题1．小明用如图甲所示电路探究“电流与电阻”的关系，电源电压3V，电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）供选用，滑动变阻器R p规格为“10Ω 2A”。

实验序号R/ΩI/A①5①100.20①150.13（1）开关闭合前，应将滑动变阻器的滑片P移到最______端；（2）小明连接完电路如图甲，闭合开关，发现电流表无示数，电压表的示数约为3V，则电路出现的故障可能是______；（3）排除故障后，此时R的阻值为5Ω。

闭合开关，调节滑片P，使电压表示数到达某一数值，此时电流表如图乙所示，该示数为______A。

接着他将R换成10Ω，则应该向______端移动滑动变阻器的滑片，以保持电压表的示数不变；（4）将阻值R换成15Ω重复上述操作。

三组数据如表所示，由此可得：电压一定时，通过导体的电流与导体电阻成______。

为提高结论的可靠性，如要换用阻值为25Ω的电阻继续上述实验，则滑动变阻器的最大阻值至少需要______Ω。

2．在“探究电流与电阻的关系”实验中：（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线________；（2）连接电路时，开关应处于________状态，闭合开关前滑动变阻器滑片应移动到________处；（3）滑动变阻器在该实验中的作用除了保护电路之外，还有________的作用；（4）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片至适当位置，此时电流表示数如图乙所示，则电流表示数为________A。

将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片向________（选填“左”或“右”）端移动，来保证电压表的示数为________V。

九年级物理欧姆定律实验探究专题练习1．图甲是小刚在“探究电流与电压关系”的实验中所连接的实物图．（1）①将甲图中的滑动变阻器（0 20Ω）阻值调到最大，闭合开关时，会看到下列哪种现象 ．A．电压表指针几乎不偏转，电流表指针几乎不偏转B．电压表指针偏转较大，电流表指针几乎不偏转C．电压表指针偏转较大，电流表指针也偏转较大②图甲中有一根导线接错了，请在错误处画“×”，并在图上改正．（2）用改正后的电路测小灯泡的电阻，将定值电阻换成一只标有“2.5V”的小灯泡，闭合开关后，调节滑动变阻器，某时刻电流如图乙所示，由图可得小灯泡的电流为 A，从丙图中小灯泡的U I图象可知，小灯泡的电阻随电压增大而 ．（3）小刚同学还设计了如图丁所示的电路，其中电源电压恒为1.5V，将M，N用导线连接，调节滑动变阻器，使电流表指针指在0.6A处，则此时滑动变阻器接入电路的电阻是 Ω．保持滑动变阻器滑片位置不变，若在M、N之间加入电阻R x，电流表示数如图乙所示，则电阻R x阻值是 ．2．小明探究“电流与电压“的关系，设计的实验电路图如图1所示，已知电源电压为3V，定值电阻R1的阻值为5Ω．完成下列题目：①在记录数据时，小明由于粗心，忘记将第三组电压表示数填入表格，同学们可以帮忙算出这里的电压值应该为 V．I/A0.10.20.30.4U/V0.5 1.0 2.0②接下来，小明利用上述电路原理图来探究“电流与电阻”关系，闭合开关后移动滑动变阻器使得电压表的读数为2V，然后断开开关，将CD间的电阻R1从5Ω换成10Ω．再闭合开关，此时电压表的示数 （填“大于”、“小于”或“等于”）2V，接下来小明应将滑动变阻器的滑片向 端（填“A”或“B”）移动．③最后小明在桌子上发现一个阻值未知的定值电阻，为了测量电阻阻值的大小，小明用这个定值电阻换掉原电路中的R1，调节滑动变阻器，电路中电表的示数如图2所示，测电压表的示数为 V，电流表示数为 A，通过计算可得此定值电阻的阻值为 Ω．小明认为这样通过一组数据直接计算的定值电阻阻值不准确，为了使得结果更加准确，他接下来应该 ．3．某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V不变，定值电阻的阻值分别为5Ω、10Ω、15Ω和20Ω．（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（2）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为 V时，记录电流表的示数．（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为 W，此时滑动变阻器接入电路的阻值为 Ω．4．小明利用如图实验装置探究“电流跟电压的关系”，电源电压恒为3V，电阻R阻值为5Ω，滑动变阻器标有“20Ω1A”字样．实验组次12345电压U/V0.5 1.0 1.5 2.0 2.5电流I/A0.10.20.30.40.5（1）请用笔画线代替导线将图中实物电路连接完整；（2）刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是 （只填序号）A．开关未断开B．滑动变阻器短路C．电阻R断路（3）解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据（如上表）：①获得第3组实验数据后，要想得到第4组数据，应将滑片P向 （选填“A”或“B”）端移动；②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因 ．③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成 比．5．小明探究电流与电压的关系，实验前他猜想：通过导体的电流可能与其两端的电压成正比，为此，他利用电阻箱代替定值电阻设计了如图甲所示的电路，已知电源电压恒为6V，电阻箱R1规格“0～999.9Ω”，滑动变阻器R2的规格“100Ω 1A”．（1）图乙是小明连接的实物电路，请在图中补画一根导线，使之成为完整实验电路，要求：滑片P向右移动时，R2接入电路的电阻变大．（2）正确连接电路后，调节两变阻器的阻值至最大并闭合开关，发现两电表示数均为零，则电路故障可能为 ．A．R1短路B．R1断路C．R2短路D．R2断路（3）排除故障后，他调节R1和R2的阻值，进行了第一次实验，两电表的示数如图丙所示，则对应的电压、电流值分别为 V、 A．（4）接着他保持开关闭合及R2的滑片位置不动，调节R1的阻值，又测得了三组数据，如表．他分析实验数据后发现，通过R1的电流与其两端的电压不能正比，请指出他在操作中存在的问题：实验次数电压U/V电流I/A12 4.00.203 4.50.154 5.00.10① ；② ．（5）正在小明准备重新实验时，同组的小华巧妙处理了实验数据，作出了某个元件的I U图象，顺利得出了正确结论．①请你帮小华在图丁中画出该图象；②根据图象得出的结论是 ．6．小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图1所示．（1）在图1所示的实物电路中， 连接有错误；（2）小亮将电路连接的错误改正后开始实验，当闭合开关S后，发现电压表示数很小，出现这一现象的原因可能是 ；（3）在此实验中，为达到实验目的，每次应更换 ，并移动滑动变阻器的滑片P，改变其连入电路中的阻值，目的是使 表的示数保持不变．（4）在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图2甲、乙所示，则此时小亮所使用的电阻的阻值为 Ω．7．现有下列器材：蓄电池（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（若干）、开关、滑动变阻器和导线，要利用这些器材探究“电压不变时，电流与电阻的关系”：（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（导线不允许交叉）．（2）正确连接电路后闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压．造成这一现象的原因可能是 ．（3）排除故障后进行实验．实验中多次换用不同阻值的定值电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，读出对应于不同阻值的电流表示数，并记于表格中，由表中数据可以分析得出结论： ．次数123456电阻R/Ω30252015105电流I/A0.10.120.150.20.30.6（4）上述实验中，小明将10Ω的电阻换为5Ω的电阻，闭合开关后，应将滑片向 （填“左”或“右”）移动，使电压表示数为 V时，读出电流表的示数．（5）为完成整个实验，应该选取哪种规格的滑动变阻器 A．50Ω 1.0A B．50Ω0.5A C．20Ω 1.0A D．20Ω0.5A（6）小明想将定值电阻换成小灯泡来探究电流与电压的关系，你认为他的实验方案可行吗？请说出理由．答： （选填“可行”或“不可行”）；理由： ．8．小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．（1）实验过程中，移动变阻器滑片时，眼睛应注视 （选填序号）；A．变阻器滑片B．电压表示数C．电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是 （选填序号）；A．10Ω0.5A B．20Ω1A C．50Ω2A（4）乙图中阴影部分面积表示的科学量是 ；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是 ．9．小丽在“探究电流与电压的关系”时，选择了下列实验器材：电压表、电流表、滑动变阻器（20Ω 1A）、开关、新干电池三节、定值电阻R=10Ω、导线若干．请按要求完成实验：（1）请按如图甲所示的电路图，将图中乙电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大．（2）闭合开关前，应将滑动变阻器滑片P移至阻值最大端，保护电路．实验中滑动变阻器的另一个作用是 ．（3）小丽在实验中通过调节滑动变阻器滑片P，测出通过电阻R的不同电流和对应的电压值记录表中．实验第一次第二次第三次U/V 1.0 3.0I/A0.10.3第二次测量的电压和电流如图丙所示，则电压U= V；电流I= A．（4）通过测得的三次实验数据可以得出： ．10．探究“电流与电阻关系”的实验中，提供的器材有：电源（电压9V恒定）、电流表、电压表、滑动变阻器R、电阻箱R0、开关及导线若干．（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确．请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法．（2）正确连接电路后闭合开关，在移动变阻器滑片P时，两电表示数突然都变为零，则电路故障可能为 ．．R短路B．滑片P接触不良C．R0短路D．R0断路（3）排除故障后实验时，改变R0的阻值，测出对应的电流I．当R0的阻值变大时，为完成探究，应将滑片P向 （选填“左”或“右”）端移动．（4）将R0阻值换为50Ω，电流表示数如图乙．请在丙图坐标中补描该点，并作出（I ）关系图象．（5）连线时发现有一个错误数据点，反思产生原因，小明回忆是某次将R0的阻值由 Ω变换为错误数据点对应阻值时，未调节滑片P就读取电流而造成的．11．为了探究电流跟电压的关系，王亮同学设计了图甲所示的电路．（1）请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）．（2）调节滑片位置，改变定值电阻两端的 ，读出其中三组电流表、电压表的示数，如表（一）中所示．①由表（一）中的数据可知实验使用的定值电阻的阻值是 Ω．②由表（一）中的数据进行分析，可归纳出的结论是 ．表（一）次序123电压（V） 2.0 4.0 6.0电流（A）0.10.20.3表（二）次序123电阻（Ω）51015电流（A） 1.20.60.4（3）如果仍用图甲电路研究电流与电阻的关系，实验中当换用不同阻值的定值电阻后，每次应调节滑动变阻器的滑片，保持 不变．实验记录数据如表（二）所示，根据表（二）数据可得出的结论是 ．（实验器材使用正确，量程选用合理）．12．小芳用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）连接电路时开关应 ，滑片应置于 （选填“A”或“B”）．（2）小芳5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是 ；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，请将此时电流表的示数填入下表中．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，移动滑动变阻器的滑片P，眼睛观察 表，直到其示数为 时，停止移动滑片，记录此时各表的示数．　实验次数　定值电阻（Ω）　电流表示数（A）　15 　210 0.18　320　0.09（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．（5）实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成 比．（6）实验结束后，小芳问老师在此实验中 （选填“能”或“不能”）换用50Ω的定值电阻进行实验？老师指导小芳分析了其原因是 ．13．图甲是某同学“探究电流与电阻的关系”的实验电路，所用的电源电压恒为6V．（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）．（2）实验过程中，某同学发现电流表示数为0，电压表示数接近6V，电路发生的故障可能是 ．（3）如表是该同学排除故障后正确进行实验记录的数据．实验中，他所选择的变阻器规格是 （选填“10Ω0.5A”“20Ω1A”或“50Ω2A”）．第4次实验中选用的定值电阻R的阻值为 Ω．实验次数1234 R/Ω51015I/A0.400.200.130.10 14．探究导体中的电流与导体两端电压的关系．（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．（2）闭合开关，向左移动滑动变阻器滑片P，电流表示数将 （选填“变大”、“不变”或“变小”），电压表示数应 （选填“变大”、“不变”或“变小”）（3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为 V．实验次数12345电压U/V 1.0 1.5 2.0 3.0电流I/A0.20.30.40.50.6（4）根据表中数据，在丙图中描出电流与电压的关系图线．（5）分析上表中的数据，你能得出探究结论是： ．15．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表、开关各一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），滑动变阻器，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整；（2）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是导体ab ．（3）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向 （选填“E”或“F”）端移动．（4）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为 W．16．小亮做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源为可调节电压的一电源，可用的定值电阻有5Ω、10Ω、30Ω，滑动变阻器的规格为“60Ω1A”．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大．（2）小亮想控制电压表的示数为2V不变，则电源电压选取的范围是2V V．（3）他将某个定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （选填“电阻”或“电压表”）断路；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，他所用的定值电阻为 ．（4）保持电源电压不变，他将原来的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向 （选填“左”或“右”）移动，才能达到实验要求．（5）正确完成五次实验后，小亮能得出的实验结论是：电压一定时，电流与电阻成 ．（6）完成上述实验后，小亮又设计了如图丙所示的电路，来测量一个小灯泡的额定功率．已知小灯泡的额定电流为0.2A，电源电压为6V保持不变，滑动变阻器A最大阻值为50Ω，请完成以下实验步聚：（1）闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电流的示数为0.2A，此时小灯泡正常发光；（2）闭合开关S、S2断开S1，保持滑动变阻器A的滑片位置不变， ，使电流表的示数为0.2A，此时灯泡时的电阻就等于滑动变阻器 （选“A”或“B”）接入电路的电阻；（3）再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移到最 （选填“左”或“右”端），此时电流表的示数为0.1A；则小灯泡的额定电功率为 W．17．在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：5Ω、10Ω、15Ω、20Ω的定值电阻各一个，“15Ω　1A”的滑动变阻器一个，电流表，电压表，电源，开关和导线若干．（1）根据如图所示的实物图，在指定位置的虚线框内画出电路图．（2）闭合开关前，滑动变阻器的滑片应置于 （填“左”或“右”）端．（3）在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在图示坐标纸上描点画出I U图象，由此得出的实验结论是： 实验次数12345电压U/V0.5 1.0 1.5 2.0 2.5电流I/A0.10.20.30.40.5（4）在“探究电流与电阻的关系”的实验中，先将5Ω电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，读出电流表的示数；再分别改接10Ω、15Ω、20Ω的电阻，重复上述实验．当改接20Ω的电阻进行实验时，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到1.5V，经检查，电路连接无误，各元件均完好，请你找出一种可能的原因 ．18．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”．（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）（2）小军改正错误开关闭合后，发现电压表无示数，电流表有示数，电路可能的故障是 ．（3）图乙时他解决故障后某次实验的电流表和电压表示数，则小军选择的定值电阻是 Ω．若使电压表的示数变大，小军应将滑动变阻器的滑片向 （选填“左”或“右”）移动．（4）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）．正确的图象是 （选填“A”或“B”）．（5）小军又想探究“通过导体的电流与导体电阻的关系”．他利用如图丁所示的电路图，选择三个阻值分别为5Ω、10Ω、20Ω的定值电阻．规格为“80Ω 1A”的滑动变阻器．若他想三次实验中控制电压表的示数为2V不变，则电源电压的选取范围是 V～ V．19．在“探究电流与电压的关系”实验中，提供的器材有：电源（电压4.5V且不变），小灯泡（标有“2.5V 0.3A”），定值电阻R （阻值为10Ω），滑动变阻器R0（标有“50Ω 1A”），学生用双量程电流表和电压表，导线若干：（1）某实验小组经过相互讨论，完成了该实验方案的三次设计．由图甲到图乙，改进的理由是 ；接着小组再优化电路设计，由图乙到图丙．（2）如图丙，实验中，如果出现了电流表示数为0，电压表示数接近4.5V，电路发生的故障可能是 ．（3）故障排除后，接着在图丙所示的电路中，闭合开关S，移动变阻器滑片P 到某位置时，发现两电表中某一个表的指针达到满刻度，如图（丁）或（戊）所示．此时电流表的示数为 ，电压表的示数为 ．（4）多次调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如表所示，分析数据得到结论： ．U/V 1.5 2.0 2.5 3.0I/A0.150.200.250.30（5）最后用图丙电路“探究电流与电阻关系”，当定值电阻为10Ω时，对应的电流表示数为0.15A，接着为了测量更多组数据，又提供了15Ω、20Ω、25Ω、30Ω、35Ω定值电阻各一个，其中 定值电阻不能使用．20．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示．（1）连接电路前，开关必须 ．（2）请根据图甲中电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是 A．电流表坏了B．滑动变阻器短路C．电阻处接触不良D．电阻短路（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为 A．实验次数12345电阻R/Ω510152025电流V/A0.60.30.20.15（5）实验中滑动变阻器的作用是 ．（6）实验结论是： ．21．在探究“电流与电压、电阻的关系”的实验中，同学们提出了以下猜想：猜想1：电流可能跟电压成正比猜想2：电流可能跟电阻成反比（1）在验证“猜想1”时，某同学的做法是：①按图1所示电路连接实物图2，由于粗心，该同学的电路没有连接完整，请你帮他连接完电路．②保持定值电阻R=10Ω不变，闭合开关S，调节滑动变阻器的滑片P，记下几组电压和电流值，并对实验数据进行分析，得到的结论是 ．（2）为了继续验证“猜想2”，该同学接下来的做法是：①在上一次实验中挑选了一组电流表示数为0.5A的实验数据作为本次实验的第一组数据．接着将10Ω的电阻换成25Ω的电阻，闭合开关后，该同学应 调节滑动变阻器的滑片，当观察到电压表示数为 V时，记录电流表示数．②再将25Ω的电阻换成5Ω的电阻，为了正确完成实验，该同学还必须改变的连接．（3）实验室购买了一批规格为“2.5V 0.8W”的小灯泡，小明同学还想探究数据是否合理，于是他将电阻换为灯泡进行实验．他设计了如图3所示的电路图．闭合开关后实验，发现灯泡不亮，电流表无示数，电压表示数较大，原因是 ．（4）排除故障后，小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表格．次数电压U/V电流I/A电功率P/W平均电功率P'/W120.342 2.50.4330.44I请指出这个表格设计不合理的地方．Ⅱ小明操作规范读数正确，根据表中数据．当小灯泡两端电压为2.5V时，求得小灯光的电功率为 W，故小明认为该小灯光不合格．22．【探究名称】探究电流与电阻的关系【实验器材】三节新干电池、“10Ω、15Ω、20Ω”的电阻各一个、滑动变阻器一个、电流表、电压表、开关、导线若干．【进行实验】（1）如图1所示，闭合开关，发现电流表指针在如图2所示位置，且电压表无示数，则可能的原因是：①电流表 ．②R0 ．（2）检查电路并改正后，首先将10Ω的电阻接入电路，移动滑动变阻器滑片使电阻两端的电压为2V，读出电流表的示数．（3）断开开关，取下10Ω电阻，滑动变阻器滑片位置未动时，改接15Ω的电阻到电路，闭合开关，接下来，应该进行的操作是 ，读出电流表的示数．（4）断开开关，取下15Ω电阻，改接20Ω的电阻到电路，重复上面步骤进行实验．【实验结论】 时，通过导体的电流与这段导体的电阻成反比．23．小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图13乙所示，此时电路中的电流为 A．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持 表的示数不变，应将滑动变阻器的滑片P向 （选填“A”或“B”）移动，记录此时各表的示数．（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．（5）实验记录的多组数据如表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成 比．实验次数定值电阻（Ω）电流表示数（A）152100.183200.09（6）实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因．你认为其原因是 ．24．在探究电流与电阻关系的实验中，电源电压为15V且保持不变，滑动变阻器上标有“20Ω，3A”字样，实验中所用的三个定值电阻的阻值分别为5Ω、10Ω、20Ω．（1）用笔画线代替导线将如图所示的电路连接完整．（2）小明在a、b间接入5Ω的电阻时，闭合开关后，移动滑片，发现电流表无示数，电压表有示数，则该电路故障可能是 ．（3）排除故障后，调节滑动变阻器的滑片，读出电流表的示数为2.0A．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向 端移动，读数时电压表示数为 V．（4）根据实验得到的表中三组时间，可得出的结论是 ．电阻R/Ω51020电流I/A 2.0 1.00.525．小明用图甲所示电路来探究“电压一定时，电流与电阻的关系”．（1）将R调为5Ω，闭合开关，移动滑动变阻器滑片至适当位置，记录两电表示数．其中电压表的指针所指位置如图乙所示，它的示数为 V；（2）将R调为20Ω，小明在记录数据前，他应先调节 ，使 ．（3）多次实验后，小明得到电流和电阻R的倒数的关系图象如图丙所示，由此他得到的实验结论是： ；（4）小明手边有一只仅能看清“0.25A”字样的小灯泡．为了知道其额定功率，他根据图丙得到0.25A对应的电阻值为8Ω，从而算出该小灯泡的额定功率P额=0.5W．你认为小明求小灯泡额定功率的方法是否正确： （正确/不正确），理由是： ．26．如图甲是小亮探究电流与电阻的关系的实验电路，已知电源电压为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、25Ω和30Ω．。

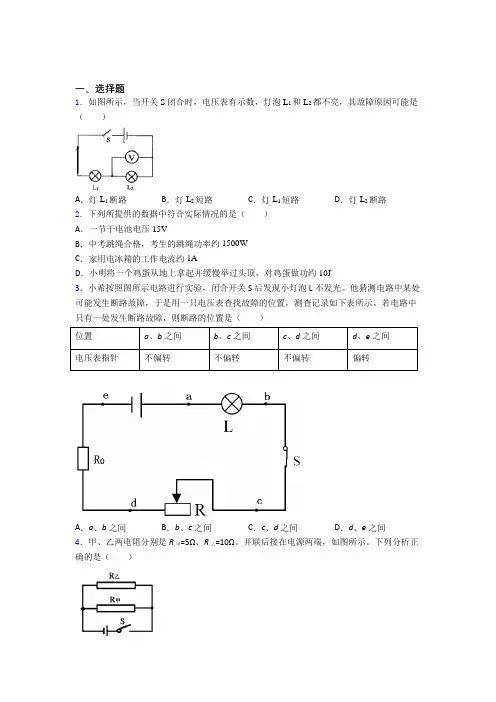

一、选择题1．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路2．下列所提供的数据中符合实际情况的是（）A．一节干电池电压15VB．中考跳绳合格，考生的跳绳功率约1500WC．家用电冰箱的工作电流约1AD．小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。

他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。

若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间4．甲、乙两电阻分别是R甲=5Ω、R乙=10Ω。

并联后接在电源两端，如图所示。

下列分析正确的是（）A．甲两端的电压大于乙两端的电压B．通过甲的电流与通过乙的电流相等C．甲两端的电压等于乙两端的电压D．甲的电功率与乙的电功率相等5．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰36．下列提供的数据符合实际情况的是（）A．实验室小灯泡的电流约为0.3AB．对于人体的安全电压是低于36VC．小军同学骑自行车的功率约为500WD．手托两个鸡蛋匀速向上抬高1m约做功10J7．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D8．关于导体、半导体和超导体，下列说法正确的是（）A．中考实行网上阅卷，条形码扫描器中的光敏二极管使用的是半导体材料B．超导材料可用来制作电饭锅的发热体，且发热效率更高C．导体的电阻由导体两端的电压和通过导体的电流共同决定D．当导体被均匀拉长至原来的两倍时，它的电阻增大为原来的两倍9．如图所示，电源电压是5V并保持不变。

2022-2023学年九年级物理：电阻的测量一．选择题（共6小题）1．某同学指出：在用伏安法测量电阻的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是（）A．向电路中连接滑动变阻器时，应该使滑片位于滑动变阻器阻值最大的位置B．向电路中连接开关时，应该将开关断开C．电压表应与待测电阻并联，电流表应与待测电阻串联D．开关应该接在靠近电源电流流出的一端2．“伏安法测电阻”是电学中非常重要的一个实验，小聪同学分别对伏安法测“定值电阻”和测“小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是（）A．两个实验的实验原理都是I=U RB．滑动变阻器在两个实验的作用仅是保护电路C．两个实验进行多次测量的目的不同D．两个实验都采用了控制变量法3．在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U﹣I图象，分别如图甲、乙所示，则对于图象的分析，以下说法错误的是（）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，定值电阻它不随导体两端的电压和导体中的电流改变而改变C．由乙图可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻4．某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏5．小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω，电压表的量程为0﹣3V，电流表的量程为0﹣3A．测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（）A．电压表和电流表的位置接反了B．他没有多次测量取平均值，致使误差过大C．电压表按0﹣15V量程读数，电流表按0﹣0.6A量程读数D．电压表按0﹣15V量程读数，电流表按0﹣3A量程读数6．某同学利用如图所示的电路测量小灯泡的电阻。

人教版九年级全一册物理17.3电阻的测量同步基础达标题一、单选题1．在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为( )A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小C．导体的电阻与导体两端的电压有关D．以上都不对2．在“伏安法”测电阻的实验中，下列注意事项中不正确的是（）A．连接电路时，开关应断开B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程C．将变阻器连入电路时，滑片应放到使电路中电流最大的位置D．电压表应该与待测电阻并联3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是( )A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．只能使电阻两端的电压升高，电阻中的电流变大4．下列课本中的实验在探究时都要反复进行多次，目的是为了减小误差的是( )A．探究杠杆的平衡条件B．伏安法测电阻C．探究光的反射规律D．探究浮力大小与哪些因素有关5．在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是( ) A．向电路中连接开关时，应该先将开关断开B．开关应该接在靠近电源正极的位置C．电压表、电流表的量程选择要合适D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处6．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。

对于图象的分析，以下说法错误的是（）A．图甲是定值电阻的U﹣I图象，图乙是小灯泡的U﹣I图象B．由图象可知，通过定值电阻的电流和定值电阻两端的电压成正比C．由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻7．在“测量小灯泡电阻”实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是( )A．更换小灯泡B．更换电源C．检查电路是否断路D．移动滑动变阻器滑片，观察小灯泡是否发光二、填空题8．．在用伏安法测电阻的实验中，滑动变阻器应与被测电阻_____联；连接实验电路时，开关应处于_______状态，滑动变阻器的滑片应放在____________处；在实验中滑动变阻器的]作用是__________________________________________________．9．测定某导体________最基本的方法叫做是伏安法；其实验原理是根据________；实验时所用的两个电表在接入电路时应注意：①选择适当的________、②正确连接________10．某同学按图甲所示的电路图连接实验电路，测量电阻R的阻值．（1）闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表示数分别如图乙、丙所示，则本次实验中电阻R的阻值为_______Ω．（2）该同学继续向右移动滑动变阻器，此时电压表的示数如何变化？_______．11．要测定某一导体的阻值时，只要用电压表测出导体两端的________和用电流表测出通过它的________，就可以利用公式________计算出待测电阻的阻值，这种测电阻的方法叫________．12．如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图象．把灯泡L和电阻R接在电源电压为2V的电路中，如图乙所示，R的阻值为________Ω，电流表的示数为________ A．三、实验题13．要测量一个约为数百欧的电阻R x的阻值。

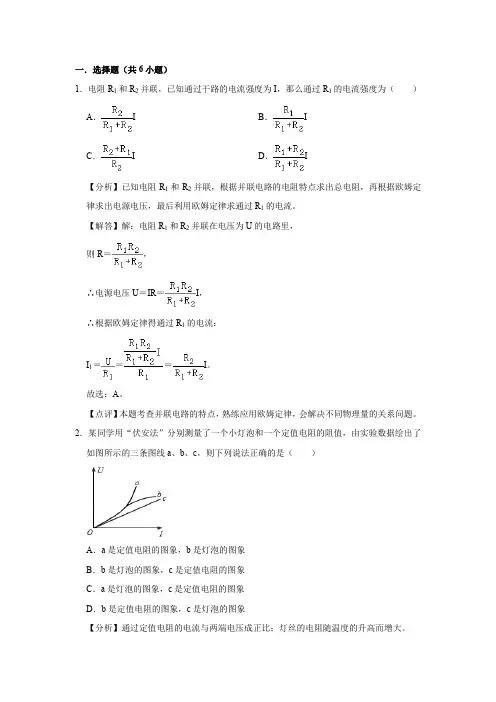

一．选择题（共6小题）1．电阻R1和R2并联，已知通过干路的电流强度为I，那么通过R1的电流强度为（）A．I B．IC．I D．I【分析】已知电阻R1和R2并联，根据并联电路的电阻特点求出总电阻，再根据欧姆定律求出电源电压，最后利用欧姆定律求通过R1的电流。

【解答】解：电阻R1和R2并联在电压为U的电路里，则R＝，∴电源电压U＝IR＝I，∴根据欧姆定律得通过R1的电流：I1＝＝＝I。

故选：A。

【点评】本题考查并联电路的特点，熟练应用欧姆定律，会解决不同物理量的关系问题。

2．某同学用“伏安法”分别测量了一个小灯泡和一个定值电阻的阻值，由实验数据绘出了如图所示的三条图线a、b、c，则下列说法正确的是（）A．a是定值电阻的图象，b是灯泡的图象B．b是灯泡的图象，c是定值电阻的图象C．a是灯泡的图象，c是定值电阻的图象D．b是定值电阻的图象，c是灯泡的图象【分析】通过定值电阻的电流与两端电压成正比；灯丝的电阻随温度的升高而增大。

【解答】解：根据图示可知，c为正比例函数，因此c为定值电阻的图象；因为灯丝的电阻随温度的升高而增大，因此a为灯泡的图象。

故选：C。

【点评】本题考查欧姆定律的应用，关键明确定值电阻与灯丝电阻与温度的关系。

3．为了测定小灯泡的电阻，现提供如下器材：额定电压为2.5V的小灯泡，电压表（量程有“0～3V”和“0～15V”），电流表（量程有“0～0.6A”和“0～3A”），滑动变阻器（规格分别为“10Ω 2A”、“20Ω 2A”、“50Ω 1.5A”），开关，电源（电压恒为4V）和若干条导线。

某同学连接完电路后闭合开关，把滑动变阻器的滑片从一端移到另一端的过程中，测量的数据如下表所示。

若电源电压恒定不变，下列说法中正确的是（）实验次数123456电压表示数U/V 3.5 3.1 2.5 2.3 1.9 1.5电流表示数I/A0.160.190.220.240.260.28A．该小灯泡正常发光时的电流为0.22 AB．该小灯泡的电流随它两端电压的增大而减小C．该同学所选的滑动变阻器规格为“50Ω 1.5 A”D．该同学连接电路时，将电压表并联在小灯泡的两端【分析】（1）（4）伏安法测灯泡电阻的实验中，如果电压表并联在灯泡两端，滑动变阻器阻值减小时，总电阻减小，电流增大，灯泡电压增大，电流表示数和电压表示数都增大。

初三九年级物理物理中考电学实验(Word 版 含解析)答案一、电压 电阻中考物理电学实验1．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

（1）在连接电路时，开关应_____；（2）检查电路无误后，闭合开关，三灯L 1、L 2、L 3均发光，接着她将电流表连入a 、b 、c 、d 四处，测得下表中的实验数据，其中错误的一处是_____________，更正后，由表中的实验数据可得结论：_________。

（3）小敏仅用这一次实验测量的数据得到结论，你认为合适吗？__________，理由是_______。

测量处a b c d 电流/A 0.2 0.2 0.2 1.0解析：断开 d 处的电流 串联电路中各处的电流都相等 不合适 实验次数太少，结论有偶然性【解析】【详解】（1）在连接电路时，为保护电路，开关应断开；（2）串联电路中各处的电流都相等，d 处的电流与其它各处的电流不相等，故是错误的，可能是选用电流表小量程却按大量程读数了，根据电流表大小量程之比为5：1，d 处的电流应为 1.0A 2150.A ＝，故更正后，由表中的实验数据可得结论：串联电路中各处的电流都相等。

（3）不合适，小敏仅用这一次实验测量的数据得到结论，实验次数太少，结论有偶然性。

2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D【解析】【分析】【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致；（3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0x U U I R -=，从而得出待测电阻的大小 00x x x U U R R I U U ==-， 故A 不符合题意． B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R U R I I I ==-， 故B 不符合题意． C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为 00(x I I R R I-=）， 故C 不符合题意． D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：（1）本实验电路中接入电阻R 0的目的是_____________________________；（2）食盐水溶液的导电性能可以由__________________________来判断；（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号）， 为了探究猜想② 应将金属片a 、b 分别插入_________ 两图所示位置；（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I 乙 ≠ I 丁，由此可得到的结论是：________ ；解析：保护电路 电流表示数的大小（或电流大小） ① 甲、丙 食盐水溶液的导电性能与溶液中两点间的距离有关【解析】【分析】【详解】（1）本实验电路中接入电阻R 0的目的是保护电路，防止电路中电流过大烧坏电流表或者导线；（2）导电性能越好，电路中的电流就越大，所以可以用电流表示数的大小来判断食盐水溶液的导电性能；（3）由图可知甲、乙两个溶液密度明显不一样，所以将金属片a 、b 分别插入甲、乙所示位置时，可以探究猜想：①食盐水溶液的导电性能与溶液的浓度有关；为了探究猜想②，需保证两溶液的浓度一样，溶液中两点间的距离一样，只有溶液的质量不一样，所以应将金属片a 、b 分别插入甲、丙两图所示位置；（4）图乙、丁只有溶液中两点间的距离不一样，所以得到的结论是食盐水溶液的导电性能与溶液中两点间的距离有关．【点睛】本题考查导体导电性的实验探究，利用的方法是控制变量法．4．如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了C．L1灯座处可能短路了 D．L1灯泡靠近电源正极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．实验序号电流表的位置A B C1电流I/A0.30.30.32电流I/A0.40.40.43电流I/A0.20.20.2（4）他获得三组不同电流值的方法是：________（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________ 乙：________解析：（1）不相同；（2）连接电路时开关没有断开、C ；（3串联电路中电流处处相等；（4）换了不同规格的小灯泡或改变电源电压；（5）甲、电流表的正负接线柱接反了；乙、电流表的量程选取得太大了【解析】试题分析：（1）为了得到普遍规律，应选择两个小灯泡的规格应该是不同的。

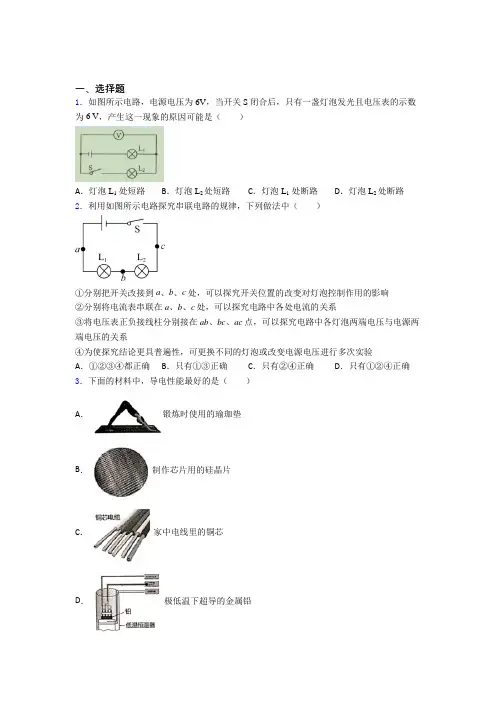

一、选择题1．如图所示电路，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为6 V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡 L2处短路C．灯泡 L1处断路D．灯泡L2处断路2．利用如图所示电路探究串联电路的规律，下列做法中（）①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验A．①②③④都正确B．只有①③正确C．只有②④正确D．只有①②④正确3．下面的材料中，导电性能最好的是（）A．锻炼时使用的瑜珈垫B．制作芯片用的硅晶片C．家中电线里的铜芯D．极低温下超导的金属铅4．如图所示的电路，开关S 闭合后，两灯均发光，下列说法中正确的是（ ）A ．电压表测的是灯L 1两端的电压B ．开关断开时电流表无示数但电压表有示数C ．电压表测的是灯L 2两端的电压D ．电压表测的是电源两端的电压5．小明连接了如图所示的电路，下列对电路的分析错误的是（ ）A ．1L 与2L 并联B ．电流表1A 测量的是2L 的电流C ．电流表2A 测量的是电路的总电流D ．电压表V 只能测出1L 的电压6．A 和B 两根完全一样的导线。

长度都是1m ，阻值分别为R A 和R B 。

把A 剪去一半，剩下的一半阻值为R C ，再把另外一半拉长到1m ，阻值为R D 。

下列表达式正确的是（ ） A ．2R B ＝R CB ．R B ＝2R CC ．R B ＝R DD ．R C ＝R D7．如图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a 、b 、c 是它的是三个接线柱，a 、c 分别与弧形电阻丝的两端相连，b 与金展滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）A ．要调节灯泡亮度，电位器有3种接入方式可以实现目的B ．电位器与灯泡并联C ．若只将a 、c 接入电路，顺时针转动旋纽时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮8．在物理实践活动中，同学们结合力学与电学的知识，设计了一个电子秘，设计简图如图所示，当中的金属杆可以绕着O点转动来改变1R的阻值大小，以下四种说法（）①1R和2R是并联②电压表测量的是2R两端电压。

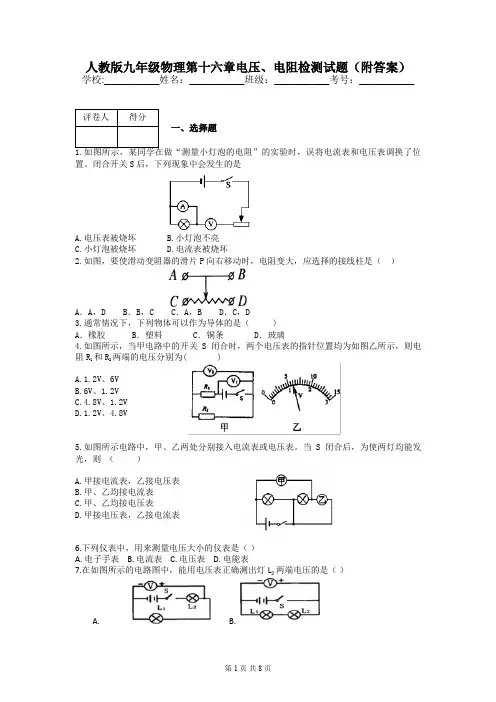

人教版九年级物理第十六章《电压电阻》测试卷（含答案）一、单选题（本大题共12小题）1．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路2．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（）A．书房插座B．台灯插头C．台灯灯座D．台灯开关3．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系4．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A ．B ．C ．D ．5．小明做实验时记录2V 和0.2A ，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M 、N 表示。

则下列判断正确的是（ ）A ．M 表是电压表，2V 是电源电压B ．N 表是电压表，2V 是L 1两端电压C ．N 表是电流表，流过L 2电流0.2AD ．M 表是电流表，流过L 2电流0.2A6．小黄为养鸡场设计报警电路，养鸡场的前、后门分别装有开关1S 、2S ，动物闯入时开关会自动闭合。

要求：只要动物闯入任意一个门，电铃都能响起报警。

下列电路图符合设计要求的是（ ）A ．B ．C ．D ． 7．某同学在实验中连接了如图所示的电路，闭合开关S ，发现灯L 不亮。
