下载文档原格式
锑，原子序数51，原子量121.75，元素名来源于英文名，原意是“辉锑矿”。
锑在古代就已发现。
锑在地壳中的含量为0.0001%，主要以单质或辉锑矿、方锑矿的形式存在。
锑为质脆有光泽的银白色固体，有两种同素异形体：黄色变体仅在-90C以下才稳定；金属变体是锑的稳定形式。
其熔点630.5C，沸点1750C，密度6.684克/厘米³。
2070C时锑蒸汽为单原子分子。
锑仅在赤热时与水反应放出氢气；高温时可与氧反应,生成三氧化二锑,为两性氧化物,难溶于水,但溶于酸和碱；可与浓硝酸反应。
锑在冶金中主要用于制造合金；锑也用于半导体中；三氧化二锑还可作透明的珐琅质白颜料。
锑产地111处。
主要是贵州万山、务川、丹寨、铜仁；湖南省新晃等汞矿，湖南省锡矿山、板溪；广西壮族自治区大厂；甘肃省崖湾等锑矿、陕西省旬阳汞锑矿。
锑可用作PET生产中的缩聚催化剂，因为高效价廉，因而使用广泛。
含锑合金及化合物則用途十分广泛，锑化物可阻燃，所以常应用在各式塑膠和防火材料中。
锑(antimony)是银白色天然金属，会刺激人的眼、鼻、喉咙及皮肤，持续接触可破坏心脏及肝脏功能，吸入高含量的锑会导致锑中毒，症狀包括呕吐、头痛、呼吸困难，严重者可能死亡。
德国音乐神童莫札特死因不明，有一派说法就说他死于锑中毒。
含锑、铅的合金耐腐蚀，是生产蓄電池极板、化工管道、电缆包皮的首选材料；锑与锡、铅、铜的合金強度高、极耐磨，是制造轴承、齿轮的好材料，高純度锑及其他金属的复合物(如银锑、镓锑）是生产半导体和电热裝置的理想材料锑的化合物锑白是优良的白色顏料，常用在陶瓷、橡胶、油漆、玻璃、纺织及化工产业。
国际氧化锑工业协会早年运行的试验表明，老鼠若长时间暴露在含锑高浓度空气中，肺部会产生炎症，近而染上肺癌。
但实际上，人们不会在高浓度銻环境中长时间工作，至今尚未出現因吸入过量锑而染上肺癌的个案，但仍不排除其對人体的潜在危险。
2002年9月，世界卫生组织规定，对水中锑含量和日攝入量应小于0.86微克/仟克。
年产1000吨聚酯催化剂乙二醇锑，年产800吨聚酯催化剂三氧化二锑项目可行性研究报告一、总论（一）项目提出的背景我国已探明的锑储量占世界总储量的70％，锑产品在国际市场上具有举足轻重的地位。
过去由于技术和市场的原因，只生产初级的产品，处在产业链上低附加值的那一端。
如何提高资源的利用价值，产业升级是必由之路。
从90年代中期至今，我国锑产业从锑锭到普通氧化锑的产品升级已基本完成，产业的集中度有了很大的提高。
在这个过程中，国外的氧化锑生产企业，因缺乏竞争优势，已退出这个市场，剩下为数不多的企业，则把氧化锑转到国内企业OEM，自己只负责销售，或只生产附加值高的产品。
在锑的产品中，高端产品锑的消费量占总消费量的10～15％，但产品的附加值要比普通产品要高得多。
目前这个市场仍然由国外企业控制。
在锑的高端产品中，聚酯工业使用的锑催化剂所占的比例最大，根据全世界的聚酯产量计算，锑催化剂的需求量达12000吨，每年增长率3～5％。
国内聚酯工业经过连续几年的高速发展，年生产能力接近2000万吨，占全球聚酯生产能力的32％。
随着聚酯产量的快速增加，国内锑催化剂市场已具备一定的规模。
国内有实力的氧化锑生产企业，选择合适的时机进行产品升级，以国内市场为基础，加快进军国外锑催化剂市场，将会取得显著的经济效益。
某某化工有限公司（简称华锑化工）是近年国内迅速成长的第二大氧化锑生产企业，生产各种普通氧化锑产品。
在国内同类企业中，公司在生产、技术和管理具有很突出的竞争优势，尤其是国外市场营销能力和资本运作能力更高一筹。
某某锑品厂是国内最早生产锑催化剂的企业之一，拥有乙二醇锑和聚酯用三氧化二锑的生产技术、产品品牌和国内的销售渠道。
在目前的市场情况下，华锑化工和某某锑品厂如能进行资源的整合，综合双方的优势，则可以在较短的时间内，迅速占领国内外锑催化剂的市场，达到双赢的目的。
（二）项目概况1.项目名称年产1000吨聚酯催化剂乙二醇锑，年产800吨聚酯催化剂三氧化二锑。

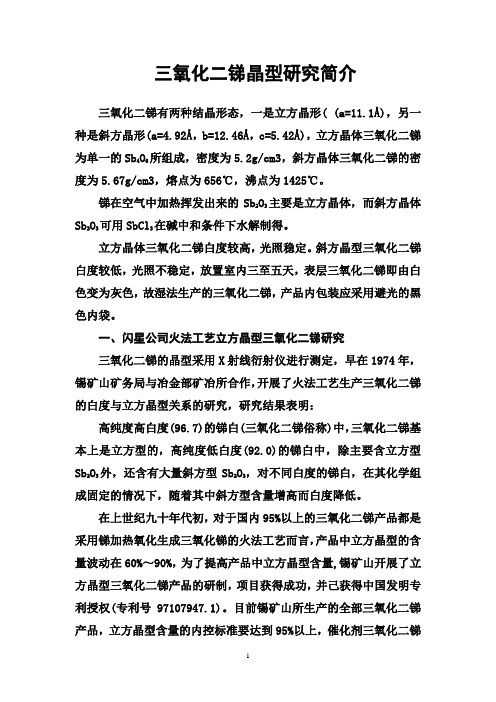

三氧化二锑晶型研究简介三氧化二锑有两种结晶形态，一是立方晶形( (a=11.1Å)，另一种是斜方晶形(a=4.92Å，b=12.46Å，c=5.42Å)，立方晶体三氧化二锑为单一的Sb4O6所组成，密度为5.2g/cm3，斜方晶体三氧化二锑的密度为5.67g/cm3，熔点为656℃，沸点为1425℃。
锑在空气中加热挥发出来的Sb2O3主要是立方晶体，而斜方晶体Sb2O3可用SbCl3在碱中和条件下水解制得。
立方晶体三氧化二锑白度较高，光照稳定。
斜方晶型三氧化二锑白度较低，光照不稳定，放置室内三至五天，表层三氧化二锑即由白色变为灰色，故湿法生产的三氧化二锑，产品内包装应采用避光的黑色内袋。
一、闪星公司火法工艺立方晶型三氧化二锑研究三氧化二锑的晶型采用X射线衍射仪进行测定，早在1974年，锡矿山矿务局与冶金部矿冶所合作，开展了火法工艺生产三氧化二锑的白度与立方晶型关系的研究，研究结果表明：高纯度高白度(96.7)的锑白(三氧化二锑俗称)中，三氧化二锑基本上是立方型的，高纯度低白度(92.0)的锑白中，除主要含立方型Sb2O3外，还含有大量斜方型Sb2O3，对不同白度的锑白，在其化学组成固定的情况下，随着其中斜方型含量增高而白度降低。
在上世纪九十年代初，对于国内95%以上的三氧化二锑产品都是采用锑加热氧化生成三氧化锑的火法工艺而言，产品中立方晶型的含量波动在60%～90%，为了提高产品中立方晶型含量,锡矿山开展了立方晶型三氧化二锑产品的研制，项目获得成功，并己获得中国发明专利授权(专利号97107947.1)。
目前锡矿山所生产的全部三氧化二锑产品，立方晶型含量的内控标准要达到95%以上，催化剂三氧化二锑的立方晶型含量更是达到98%以上，并建立了一套完整的立方晶型分析检测系统。
二、闪星公司立方晶型三氧化二锑分析检测系统纯立方晶体或斜方晶体的三氧化二锑X射线衍射图有标准图谱可查，但对于三氧化锑产品而言，将检测所得衍射图谱与标准图谱比对，从而准确得出产品中立方晶型的具体含量,则需建立一个数学模型，闪星公司在开展立方晶型产品研制时，就委托中南大学检测中心，经过对大量产品的检测分析，得出了一个检测所得衍射图谱与标准图谱对应的数学模型，通过计算机自动处理，使产品中立方晶型结果准确至0.1%。

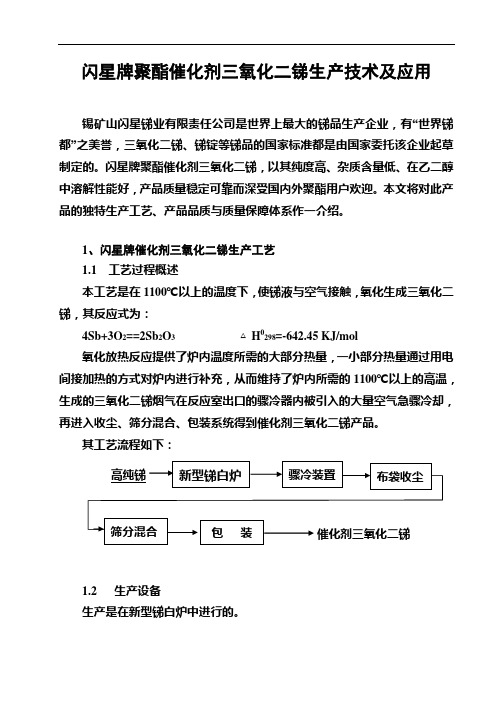

闪星牌聚酯催化剂三氧化二锑生产技术及应用锡矿山闪星锑业有限责任公司是世界上最大的锑品生产企业，有“世界锑都”之美誉，三氧化二锑、锑锭等锑品的国家标准都是由国家委托该企业起草制定的。
闪星牌聚酯催化剂三氧化二锑，以其纯度高、杂质含量低、在乙二醇中溶解性能好，产品质量稳定可靠而深受国内外聚酯用户欢迎。
本文将对此产品的独特生产工艺、产品品质与质量保障体系作一介绍。
1、闪星牌催化剂三氧化二锑生产工艺1.1 工艺过程概述本工艺是在1100℃以上的温度下，使锑液与空气接触，氧化生成三氧化二锑，其反应式为：4Sb+3O2==2Sb2O3△H0298=-642.45 KJ/mol氧化放热反应提供了炉内温度所需的大部分热量，一小部分热量通过用电间接加热的方式对炉内进行补充，从而维持了炉内所需的1100℃以上的高温，生成的三氧化二锑烟气在反应室出口的骤冷器内被引入的大量空气急骤冷却，再进入收尘、筛分混合、包装系统得到催化剂三氧化二锑产品。
其工艺流程如下：1.2 生产设备生产是在新型锑白炉中进行的。
图1 锑白炉图1所示锑白炉是由锡矿山技术人员在上世纪九十年代，经过多年反复试验，自行开发和设计的新型锑白炉，整个生产工序实现了由计算机网络自动控制和电视监控。
有多项工艺控制技术已获得中国发明专利授权。
由湖南省科技厅组织的成果鉴定，专家们一致认为：其工艺技术和产品质量都处于世界领先水平。
图2 计算机控制室，通过它对炉内各反应参数进行自动控制。
图3 筛分混合自动包装生产线1.3生产原料产品所用原料是选用锡矿山本地出产的锑矿经火法冶炼而获得的高纯金属锑。
锡矿山的锑矿与其他锑矿不同，它是单一硫化锑矿，只含有少量的砷、铅，不含有其他难以分离的碲、铋、锌等杂质金属。
而锑中砷、铅的去除，通过由锡矿山发明并获中国发明专利的锑中除砷除铅方法，已经能够在不增加过多成本的情况下，将锑中砷、铅除至20—30ppm，如果有必要，还可以除至更低。
下表列出了部分产品所使用的原料：表1 精锑化学成分2、闪星牌催化剂三氧化二锑产品质量控制的几项关键技术介绍2.1 消除产品中四氧化二锑等高价锑氧化物的控制技术我们知道，三氧化二锑能够完全溶解在乙二醇中，形成透明溶液，而四氧化二锑则不溶解于乙二醇中，而使溶液呈混浊状态，而适于四氧化二锑形成的温度是500—900℃，900℃以上则开始离解，1030℃反应完全。

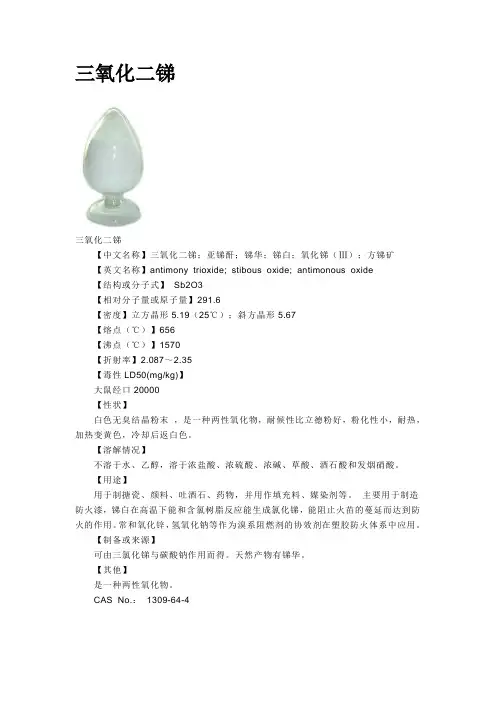

三氧化二锑三氧化二锑【中文名称】三氧化二锑；亚锑酐；锑华；锑白；氧化锑（Ⅲ）；方锑矿【英文名称】antimony trioxide; stibous oxide; antimonous oxide【结构或分子式】Sb2O3【相对分子量或原子量】291.6【密度】立方晶形5.19（25℃）；斜方晶形5.67【熔点（℃）】656【沸点（℃）】1570【折射率】2.087～2.35【毒性LD50(mg/kg)】大鼠经口20000【性状】白色无臭结晶粉末，是一种两性氧化物，耐候性比立德粉好，粉化性小，耐热，加热变黄色，冷却后返白色。
【溶解情况】不溶于水、乙醇，溶于浓盐酸、浓硫酸、浓碱、草酸、酒石酸和发烟硝酸。
【用途】用于制搪瓷、颜料、吐酒石、药物，并用作填充料、媒染剂等。
主要用于制造防火漆，锑白在高温下能和含氯树脂反应能生成氯化锑，能阻止火苗的蔓延而达到防火的作用。
常和氧化锌，氢氧化钠等作为溴系阻燃剂的协效剂在塑胶防火体系中应用。
【制备或来源】可由三氯化锑与碳酸钠作用而得。
天然产物有锑华。
【其他】是一种两性氧化物。
CAS No.：1309-64-4三氧化二锑99%三氧化二锑为一种纯净洁白的微细粉末，晶体结构主要为立方体型结晶，热稳定性好、无毒、不产生腐蚀性气体、阻燃效果持久、无熔融滴落，而且贮存中不挥发、不析出、对环境友好，明显提升难燃性、自熄性、消烟性的同时不影响基材的其他性能功效。
广泛用于塑料、橡胶、纺织、化纤、颜料、油漆、电子、糖瓷、陶瓷等行业，作为澄清剂由于玻璃制造，可作为生产金属钝化剂的原料，也可人为催化剂用于有机合成业。
一、主要标准及特性化学物质三氧化二锑(Sb2O3)产品状态纯净洁白的微细粉末，晶体结构主要为立方体型结晶。
包装复合纸袋包装，内层用塑料薄膜袋，每袋净重25kg或担供500kg1000kg的集装袋包装。
产品主要特点热稳定性好、无毒、不产生腐蚀性气体、阻燃效果持久、无熔融滴落，而且贮存中不挥发、不析出、对环境友好，明显提升难燃性、自熄性、消烟性的同时不影响基材的其他性能功效。

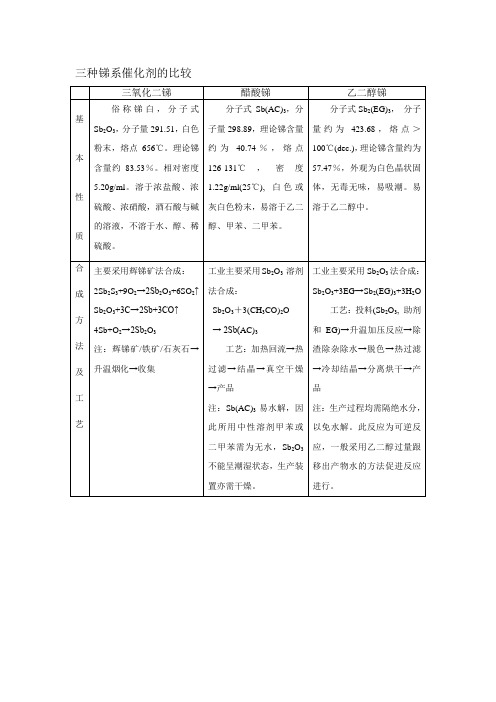

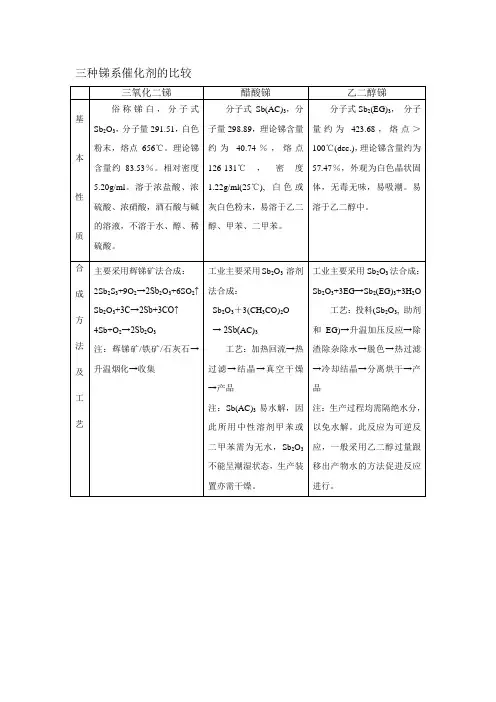

聚酯催化剂的制备方法1、原料：三氧化二锑、乙二醇、无水乙醇,均为分析纯试剂。
3、原理：采用三氧化二锑与乙二醇在一定条件下产生脱水反应,一步法合成乙二醇锑。
反应原理如下:Sb2O3+3HOCH2CH2OH==Sb(OCH2CH2O)3Sb+3H2O此为可逆反应,正反应速率常数很小。
为了使反应向右进行,需采取原料过量或移出反应产物的措施。
本实验采用乙二醇过量,同时移出产物水的方法合成乙二醇锑。
3、实验步骤：将三氧化二锑和乙二醇按一定的比例加入三颈瓶中（摩尔比为1mol:26-47mol）,三颈瓶置于电加热套中加热搅拌进行反应,控制反应温度在160-1900C之间,冷凝回流,同时用分水器及时除去生成的水,反应4-6小时后,改减压蒸馏,蒸除反应过程中残留的微量水和未反应的乙二醇。
将反应产物取出,进为行热过滤（温度控制在100-120O C之间）,滤液冷却,室温结晶,抽滤,然后再用无水乙醇洗涤晶体,真空干燥（真空干燥条件为：温度控制在60-150O C之间，优选70-90O C，压力控制在1.3-21.3Kpa之间，干燥4-12小时）,得到白色结晶颗粒,即为产品乙二醇锑。
1、原理：TiCl4+4NH3+2HOCH2CH2OH==Ti(OCH2CH2O)2+4NH4Cl2、实验过程：在氮气气氛的保护下,将一定量的TiCl4缓慢加入剧烈搅拌的无水乙二醇中,容器内产生大量的白烟，溶液呈浅黄色，持续搅拌5min，通入干燥NH3中和反应生成的HCl,至pH值为中性左右,停止通入NH3，静置20min,过滤除去反应生成的NH4Cl便得到粘稠的溶液，封闭，防止水汽的进入。
将所得溶液在1Kpa.80O C 下减压蒸馏，当体积减少到原来的一半时，溶液开始变成白色不透明，并有大量白色固体析出，停止加热，过滤。
将沉淀用丙酮洗涤，便得到乙二醇钛固体。

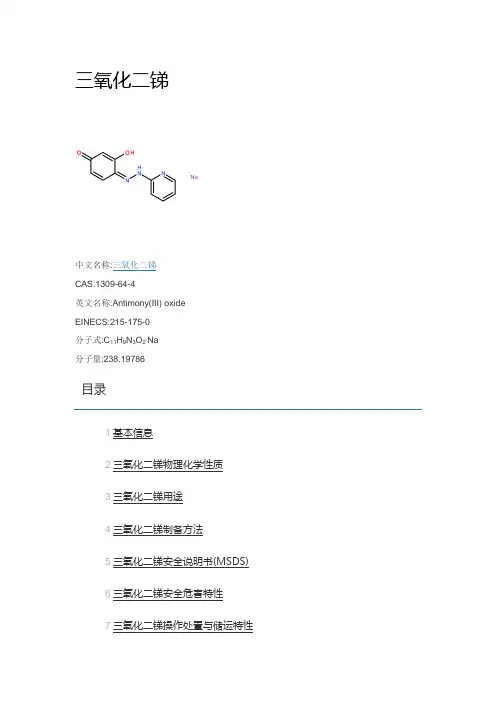

三氧化二锑中文名称:三氧化二锑CAS:1309-64-4英文名称:Antimony(III) oxide EINECS:215-175-0分子式:C11H9N3O2.Na分子量:238.19786目录12345678基本信息中文别名:三氧化锑;亚锑酐;三氧化二锑,锑白;锑白;锑华;亚锑酸酐;氧化亚锑;三氧化二锑(高纯超细);锑氧;无水亚锑酸;氧化銻;C.I.颜料白11;氧化锑, PURATRONIC|R, 99.999% (METALS BASIS)英文名称:Antimony(III) oxide英文别名:ANTIMONOUS OXIDE; ANTIMONY(+3)OXIDE; ANTIMONY OXIDE; ANTIMONY TRIOXIDE; DI-ANTIMONY TRIOXIDE; SB OXIDE; a1530; a1582; a1588lp; amspec-kr; antimoniousoxide; antimonyoxide(o3sb2); antimonyoxide(sb2o3); antimonyoxideo3sb2; antimonyperoxide; antimonysesquioxide; antimonytrioxideproduction; antimonywhite; antoxEINECS:215-175-0分子式:C11H9N3O2.Na分子量:238.19786安全术语:S22Do not breathe dust.切勿吸入粉尘。
S36/37Wear suitable protective clothing and gloves.穿戴适当的防护服和手套。
风险术语:R40 Limited evidence of a carcinogenic effect.少数报道有致癌后果。
危险品标志:XnHarmful有害物品Xi Irritant刺激性物品三氧化二锑物理化学性质外观与性状：无臭无味的白色粉末。
