陶瓷衬垫焊接工艺流程【详解】

船级社: CCSCLASS : CCS焊接工艺规程说明书对高强度钢CO2半自动对接焊（陶瓷衬垫）Welding Procedure SpecificationFor Higher tensile steel for CO2 Semi-Automatic Arc Butt Welding(With Ceramic Backing)CONTENTPlan Of Welding Procedure Approval Test (1)1.范围Scope (3)1.1 焊接方法WeldingProcess (3)1.2 应用范围ApplicationProcess (3)2.试验日期及地点Date & Place OfTest (3)3.试板准备Test PiecePreparation (3)4.焊接材料WeldingConsumable (3)5.焊接设备WeldingEquipment (3)6.接头细节JointDetail (4)6.1对接(平焊)Butt Joint (FlatWelding) (4)7.焊接条件WeldingCondition (4)8.焊接与程序Welding Preparation &Procedure (4)9.试验与检查Test AndExamination (5)10.试样准备The SpecimenPreparation (6)11.试样尺寸Detail Of TestSpecimen (7)11.1冲击试样缺口位置Notch Location Of ImpactSpecimen (7)11.2抗拉试样TensileSpecimen (7)11.3弯曲试样BendSpecimen (7)11.4冲击试样V-Notch Charpy ImpactSpecimen (7)12.检验结果Result OfTest (7)12.1外表目视检验结论Conclusion Of Appearance VisualTest (7)12.2机械检验结果Mechanical TestResult (7)12.3宏观硬度试验Macro-EtchingTest (7)12.4无损探伤Non-destructiveInspection (8)13.结论Result (8)Plan Of Welding Procedure Approval Test1、范围Scope1.1焊接方法Welding ProcessCO2半自动焊（带陶瓷衬垫）CO2 Semi-automatic welding (with ceramic backing)1.2应用范围Application Scope钢材级别：EH36高强度钢Steel Grade : EH36 Higher tensile steel焊接位置：平置、横焊、垂直焊Welding Position : Flat、Horizontal、Vertical2、试验日期及地点Date & Place Of Test·3、试板准备Test Piece Preparation母材级别：EH36高强度钢Base Metal Class : EH36 Higher tensile steel厚度：35mmThickness : 35mm尺寸：1000×300mmSize : 1000×300mm4、焊接材料Welding Consumable5、焊接设备Welding Equipment封底焊Back Cover Welding型号Type : 焊机Welding Machine:YW-50KB1VTA电源Power Source : YD-500KR1VTAPlan Of Welding Procedure Approval Test 制造厂: 唐山松下产业机器有限公司Manufacturer : Tang Shan Mastushita Industrial Equipment CO.,L TD6、接头细节Joint Detail (详图)6.1对接(平焊) Butt Joint （Flat Welding）7、焊接条件Welding Condition8、焊接与程序Welding Preparation & Procedure8.1、检查与修补Checking and Repairing⑴焊缝间隙最大为10mm。

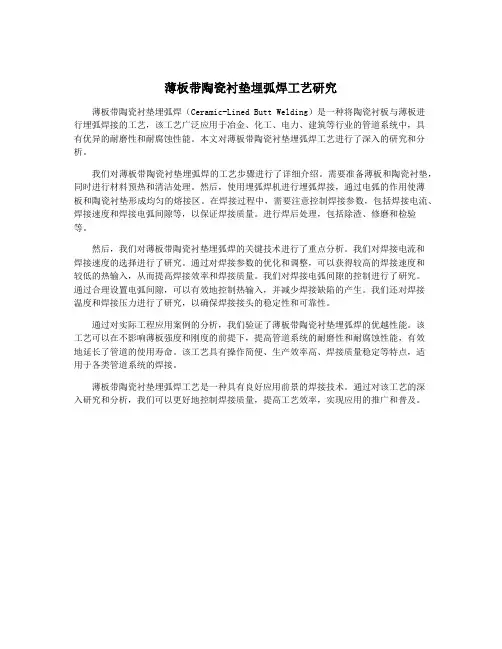

薄板带陶瓷衬垫埋弧焊工艺研究薄板带陶瓷衬垫埋弧焊（Ceramic-Lined Butt Welding）是一种将陶瓷衬板与薄板进行埋弧焊接的工艺，该工艺广泛应用于冶金、化工、电力、建筑等行业的管道系统中，具有优异的耐磨性和耐腐蚀性能。

本文对薄板带陶瓷衬垫埋弧焊工艺进行了深入的研究和分析。

我们对薄板带陶瓷衬垫埋弧焊的工艺步骤进行了详细介绍。

需要准备薄板和陶瓷衬垫，同时进行材料预热和清洁处理。

然后，使用埋弧焊机进行埋弧焊接，通过电弧的作用使薄板和陶瓷衬垫形成均匀的熔接区。

在焊接过程中，需要注意控制焊接参数，包括焊接电流、焊接速度和焊接电弧间隙等，以保证焊接质量。

进行焊后处理，包括除渣、修磨和检验等。

然后，我们对薄板带陶瓷衬垫埋弧焊的关键技术进行了重点分析。

我们对焊接电流和焊接速度的选择进行了研究。

通过对焊接参数的优化和调整，可以获得较高的焊接速度和较低的热输入，从而提高焊接效率和焊接质量。

我们对焊接电弧间隙的控制进行了研究。

通过合理设置电弧间隙，可以有效地控制热输入，并减少焊接缺陷的产生。

我们还对焊接温度和焊接压力进行了研究，以确保焊接接头的稳定性和可靠性。

通过对实际工程应用案例的分析，我们验证了薄板带陶瓷衬垫埋弧焊的优越性能。

该工艺可以在不影响薄板强度和刚度的前提下，提高管道系统的耐磨性和耐腐蚀性能，有效地延长了管道的使用寿命。

该工艺具有操作简便、生产效率高、焊接质量稳定等特点，适用于各类管道系统的焊接。

薄板带陶瓷衬垫埋弧焊工艺是一种具有良好应用前景的焊接技术。

通过对该工艺的深入研究和分析，我们可以更好地控制焊接质量，提高工艺效率，实现应用的推广和普及。

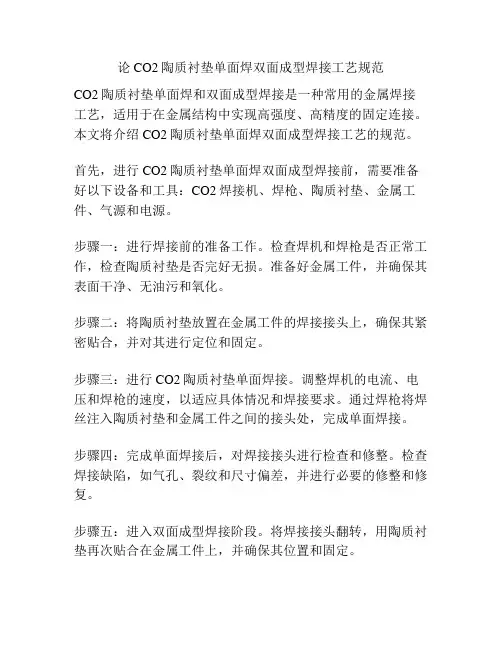

论CO2陶质衬垫单面焊双面成型焊接工艺规范CO2陶质衬垫单面焊和双面成型焊接是一种常用的金属焊接工艺，适用于在金属结构中实现高强度、高精度的固定连接。

本文将介绍CO2陶质衬垫单面焊双面成型焊接工艺的规范。

首先，进行CO2陶质衬垫单面焊双面成型焊接前，需要准备好以下设备和工具：CO2焊接机、焊枪、陶质衬垫、金属工件、气源和电源。

步骤一：进行焊接前的准备工作。

检查焊机和焊枪是否正常工作，检查陶质衬垫是否完好无损。

准备好金属工件，并确保其表面干净、无油污和氧化。

步骤二：将陶质衬垫放置在金属工件的焊接接头上，确保其紧密贴合，并对其进行定位和固定。

步骤三：进行CO2陶质衬垫单面焊接。

调整焊机的电流、电压和焊枪的速度，以适应具体情况和焊接要求。

通过焊枪将焊丝注入陶质衬垫和金属工件之间的接头处，完成单面焊接。

步骤四：完成单面焊接后，对焊接接头进行检查和修整。

检查焊接缺陷，如气孔、裂纹和尺寸偏差，并进行必要的修整和修复。

步骤五：进入双面成型焊接阶段。

将焊接接头翻转，用陶质衬垫再次贴合在金属工件上，并确保其位置和固定。

步骤六：进行CO2陶质衬垫双面成型焊接。

根据实际需要调整焊机的工作参数，使用焊枪将焊丝注入陶质衬垫和金属工件之间的接头处，完成双面焊接。

步骤七：完成双面焊接后，进行焊缝外观和内部质量的检查。

检查焊缝的形状、间隙和焊丝的熔合情况。

同时，检查焊接接头的强度和密封性。

步骤八：对焊接接头进行必要的修整和处理。

修复焊接缺陷，如气孔和裂纹，通过磨削、打磨和涂漆等方式进行后续处理。

以上即为CO2陶质衬垫单面焊和双面成型焊接的工艺规范。

在进行焊接过程中，需要根据具体情况和焊接要求进行参数调整和操作控制。

同时，应注意安全操作，以防止火灾和人身伤害的发生。

最后，严格遵守规范和标准，保证焊接接头的质量和强度，以确保金属结构的安全和可靠使用。

CO2陶质衬垫单面焊和双面成型焊接是利用CO2焊接机进行金属焊接的一种常用工艺。

该工艺在许多工业领域得到广泛应用，如汽车制造、船舶建造和机械加工等。

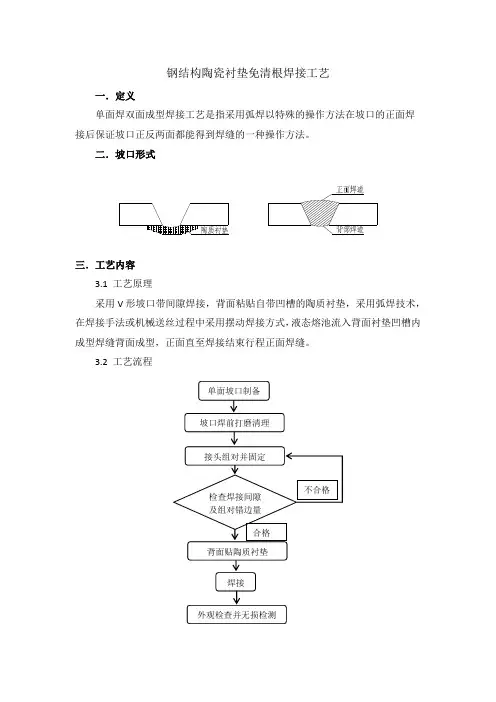

钢结构陶瓷衬垫免清根焊接工艺
一．定义
单面焊双面成型焊接工艺是指采用弧焊以特殊的操作方法在坡口的正面焊接后保证坡口正反两面都能得到焊缝的一种操作方法。

二．坡口形式
三．工艺内容
3.1 工艺原理
采用V形坡口带间隙焊接，背面粘贴自带凹槽的陶质衬垫，采用弧焊技术，在焊接手法或机械送丝过程中采用摆动焊接方式，液态熔池流入背面衬垫凹槽内成型焊缝背面成型，正面直至焊接结束行程正面焊缝。

3.2 工艺流程
3.3 工艺特点（关键指标及注意事项）
单面焊双面成型的工艺特点就是特别适用不能实施翻身而进行双面焊接的结构。

对板件组对精度要求低，板厚适应范围广，焊接操作简单，接头力学性能优良。

由于单面焊特殊的焊接方式，单面焊双面成型焊接接头易出现焊接热裂缺陷，因此应注意以下两点。

①板厚＞30mm的应采用预热60℃以上工艺措施，降低接头拘束的；
②药芯焊丝焊接第一道打底焊开裂几率高，因此须选择抗裂性好的实心焊丝进行第一道打底焊。

四.工艺推荐理由
4.1 质量控制
对板件组对精度要求低，板厚适应范围广，焊接操作简单，接头力学性能优良。

4.2 经济性
①单面焊双面成型工艺对焊接接头坡口制备要求低，对组对精度要求不高，降低坡口加工难度，降低坡口加工成本。

②可避免结构件翻身操作，降低翻身工装或吊运翻身过程成本。

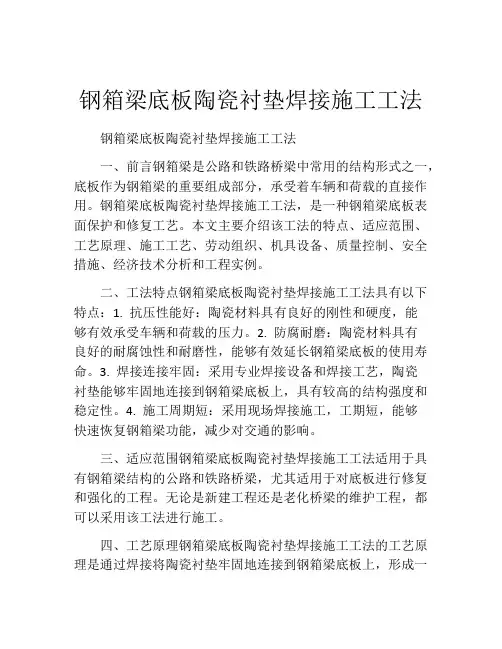

钢箱梁底板陶瓷衬垫焊接施工工法钢箱梁底板陶瓷衬垫焊接施工工法一、前言钢箱梁是公路和铁路桥梁中常用的结构形式之一，底板作为钢箱梁的重要组成部分，承受着车辆和荷载的直接作用。

钢箱梁底板陶瓷衬垫焊接施工工法，是一种钢箱梁底板表面保护和修复工艺。

本文主要介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点钢箱梁底板陶瓷衬垫焊接施工工法具有以下特点：1. 抗压性能好：陶瓷材料具有良好的刚性和硬度，能够有效承受车辆和荷载的压力。

2. 防腐耐磨：陶瓷材料具有良好的耐腐蚀性和耐磨性，能够有效延长钢箱梁底板的使用寿命。

3. 焊接连接牢固：采用专业焊接设备和焊接工艺，陶瓷衬垫能够牢固地连接到钢箱梁底板上，具有较高的结构强度和稳定性。

4. 施工周期短：采用现场焊接施工，工期短，能够快速恢复钢箱梁功能，减少对交通的影响。

三、适应范围钢箱梁底板陶瓷衬垫焊接施工工法适用于具有钢箱梁结构的公路和铁路桥梁，尤其适用于对底板进行修复和强化的工程。

无论是新建工程还是老化桥梁的维护工程，都可以采用该工法进行施工。

四、工艺原理钢箱梁底板陶瓷衬垫焊接施工工法的工艺原理是通过焊接将陶瓷衬垫牢固地连接到钢箱梁底板上，形成一层坚固的保护层。

焊接工艺主要包括焊缝准备，陶瓷衬垫切割和定位，焊接参数的调整和焊接接头的处理等步骤。

通过这些工艺措施，能够确保焊接质量和施工效果的稳定和可靠。

五、施工工艺施工工艺主要包括：1. 准备工作：包括现场环境整理，焊接设备和材料的准备等。

2. 焊缝准备：对钢箱梁底板进行清理和预处理，保证焊缝的质量。

3. 陶瓷衬垫切割和定位：根据设计要求，将陶瓷衬垫切割成合适的尺寸，并进行定位。

4. 焊接参数调整：根据陶瓷材料的特性和焊接要求，调整焊接参数，确保焊接质量。

5. 焊接接头处理：对焊接接头进行处理，确保焊缝的质量和稳定性。

6. 焊接施工：按照焊接顺序，将陶瓷衬垫焊接到钢箱梁底板上。

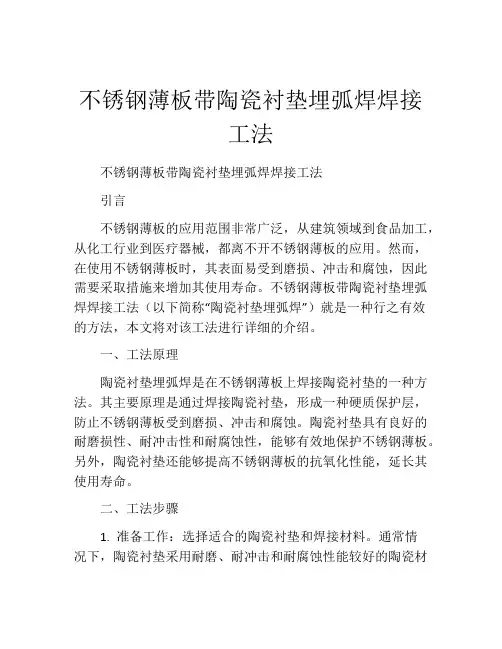

不锈钢薄板带陶瓷衬垫埋弧焊焊接工法不锈钢薄板带陶瓷衬垫埋弧焊焊接工法引言不锈钢薄板的应用范围非常广泛，从建筑领域到食品加工，从化工行业到医疗器械，都离不开不锈钢薄板的应用。

然而，在使用不锈钢薄板时，其表面易受到磨损、冲击和腐蚀，因此需要采取措施来增加其使用寿命。

不锈钢薄板带陶瓷衬垫埋弧焊焊接工法（以下简称“陶瓷衬垫埋弧焊”）就是一种行之有效的方法，本文将对该工法进行详细的介绍。

一、工法原理陶瓷衬垫埋弧焊是在不锈钢薄板上焊接陶瓷衬垫的一种方法。

其主要原理是通过焊接陶瓷衬垫，形成一种硬质保护层，防止不锈钢薄板受到磨损、冲击和腐蚀。

陶瓷衬垫具有良好的耐磨损性、耐冲击性和耐腐蚀性，能够有效地保护不锈钢薄板。

另外，陶瓷衬垫还能够提高不锈钢薄板的抗氧化性能，延长其使用寿命。

二、工法步骤1. 准备工作：选择适合的陶瓷衬垫和焊接材料。

通常情况下，陶瓷衬垫采用耐磨、耐冲击和耐腐蚀性能较好的陶瓷材料，焊接材料选用与不锈钢相匹配的焊材。

另外，还需要对不锈钢薄板进行清洗和打磨，确保焊接表面的平整和干净。

2. 焊接准备：将陶瓷衬垫固定在不锈钢薄板上。

固定方法可以采用胶水或者螺栓等方式，确保陶瓷衬垫与不锈钢薄板之间的连接牢固。

3. 焊接工艺参数设置：根据实际情况，设置合适的焊接工艺参数。

这包括焊接电流、电压、热输入、焊接速度等参数。

在设置参数时，需要充分考虑不锈钢薄板和陶瓷衬垫的材料特性和厚度等因素。

4. 埋弧焊接：使用埋弧焊机进行焊接。

埋弧焊机是一种利用焊条自身电弧加热和熔化的焊接设备，能够提供稳定的焊接电流和电压。

在焊接过程中，焊接电弧瞬间产生高温，使焊条熔化并与工件表面熔合。

5. 焊后处理：焊接结束后，需要对焊接部位进行后续处理。

通常情况下，焊接部位还需要进行抛光和镀锌等处理，以增加其光泽度和防腐蚀性能。

三、工法应用领域不锈钢薄板带陶瓷衬垫埋弧焊焊接工法广泛应用于以下领域：1. 建筑领域：不锈钢薄板常被用于建筑装饰，如不锈钢门、不锈钢阳台栏杆等。

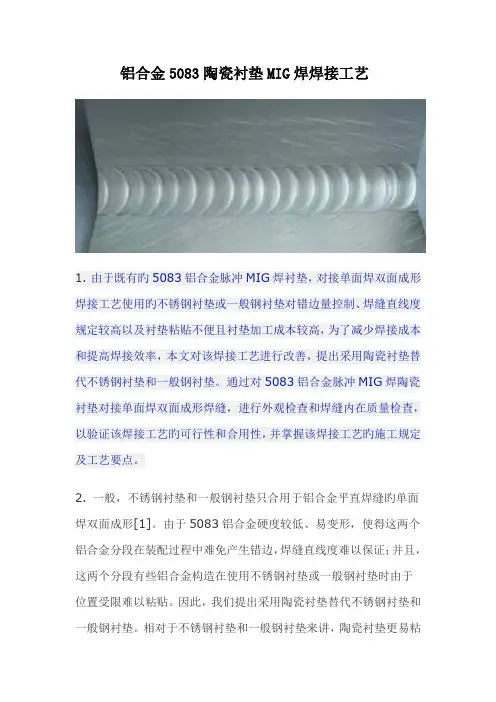

铝合金5083陶瓷衬垫MIG焊焊接工艺1. 由于既有旳5083铝合金脉冲MIG焊衬垫，对接单面焊双面成形焊接工艺使用旳不锈钢衬垫或一般钢衬垫对错边量控制、焊缝直线度规定较高以及衬垫粘贴不便且衬垫加工成本较高，为了减少焊接成本和提高焊接效率，本文对该焊接工艺进行改善，提出采用陶瓷衬垫替代不锈钢衬垫和一般钢衬垫。

通过对5083铝合金脉冲MIG焊陶瓷衬垫对接单面焊双面成形焊缝，进行外观检查和焊缝内在质量检查，以验证该焊接工艺旳可行性和合用性，并掌握该焊接工艺旳施工规定及工艺要点。

2. 一般，不锈钢衬垫和一般钢衬垫只合用于铝合金平直焊缝旳单面焊双面成形[1]。

由于5083铝合金硬度较低、易变形，使得这两个铝合金分段在装配过程中难免产生错边，焊缝直线度难以保证；并且，这两个分段有些铝合金构造在使用不锈钢衬垫或一般钢衬垫时由于位置受限难以粘贴。

因此，我们提出采用陶瓷衬垫替代不锈钢衬垫和一般钢衬垫。

相对于不锈钢衬垫和一般钢衬垫来讲，陶瓷衬垫更易粘贴，拆卸以便，柔性更好，视粘贴长度需要长短可调，可一定程度上消除焊缝错变量和焊缝直线度对焊缝背面成型旳影响，且焊接效率更高，焊接成本减少。

试验研究表明，当采用合适旳陶瓷衬垫并加上合理旳焊接工艺可以做到单面焊双面成形，同步可获得质量很好旳铝合金焊缝。

3 5083铝合金单面焊双面成形焊接工艺试验3.1 5083铝合金焊接难点分析铝合金焊接与一般旳碳钢和不锈钢焊接不一样，有诸多问题需要处理，5083铝合金在焊接过程中重要会碰到如下难点：3.1.1易产生气孔等缺陷5083铝合金在空气中及焊接时极易被氧化生成氧化铝（Al2O3），氧化铝熔点高达2050℃，远高于铝旳熔点（660℃），假如不除去氧化膜，就会阻碍母材旳熔化和焊缝金属旳熔合。

母材表面旳氧化膜还会吸附大量旳水分，易使焊缝产生气孔、夹渣等缺陷。

因此焊前应严格看待焊处表面氧化膜进行清除。

3.1.2焊后变形较大5083铝合金线膨胀系数约为碳钢和低合金钢旳2倍，焊后焊缝凝固时旳体积收缩率较大，焊件旳变形和应力较大。

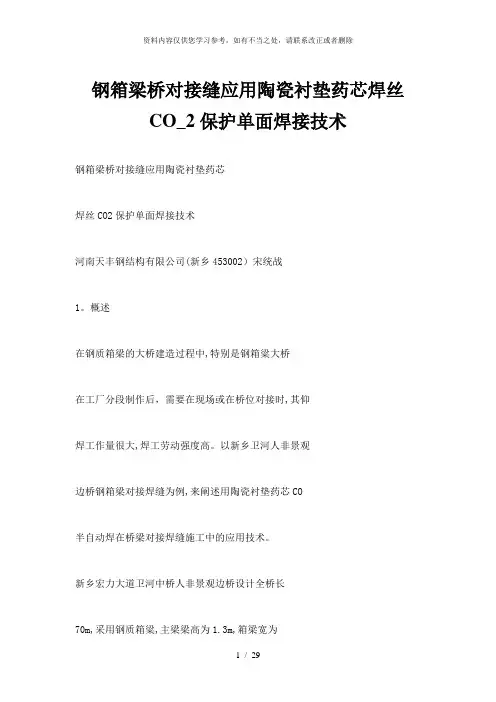

钢箱梁桥对接缝应用陶瓷衬垫药芯焊丝CO_2保护单面焊接技术钢箱梁桥对接缝应用陶瓷衬垫药芯焊丝CO2保护单面焊接技术河南天丰钢结构有限公司(新乡453002）宋统战1。

概述在钢质箱梁的大桥建造过程中,特别是钢箱粱大桥在工厂分段制作后，需要在现场或在桥位对接时,其仰焊工作量很大,焊工劳动强度高。

以新乡卫河人非景观边桥钢箱梁对接焊缝为例,来阐述用陶瓷衬垫药芯CO半自动焊在桥梁对接焊缝施工中的应用技术。

新乡宏力大道卫河中桥人非景观边桥设计全桥长70m,采用钢质箱粱,主梁梁高为1.3m,箱梁宽为7.Om，悬臂长为1.5m,桥塔为椭圆旋转后倾斜而成，采用～lO00mmX14ram钢管,高出桥面30m,全桥用钢材质均为Q345D.作为景观边桥位于砼结构机动车主桥左右两边，大桥立面和钢箱梁节段划分如图1所示,大桥平面布置见图2,桥塔立面如图3所示.图1大桥立面和钢箱梁节段划分JI—_'——垒ljJf,虽旨车行道全桥中心I-g{嘲—一*～II拱形砼桥m量:午]f1lI8_-=禹l——IIIf卜_-9l?r———If图2大桥平面布置设计钢箱梁为装配式施工，全桥划分为6种类型,共l6个预制钢箱梁节段，两桥共计32节，最大梁长5m,两侧设拉索.桥塔为长轴半径21。

2m,短轴半径图3桥塔立面lOm的椭圆绕长轴端点旋转60.后倾斜而成,桥塔直管分节段对接示意如图4所示.2。

陶瓷衬垫药芯CO,气体保护半自动焊的特点陶瓷衬垫是目前广泛应用的单面焊接的衬垫材料，在实芯焊丝CO气体保护半自动焊中应用最为广泛,而关于配合药芯焊丝的CO气体保护半自动焊的报道不多，为此我们尝试陶瓷衬垫药芯焊丝120：气体保护半自动焊焊接工艺,用于桥梁钢结构水平和垂直焊缝的焊接。

陶瓷衬垫药芯CO焊无需背面清根,解决了在空中箱梁外难以进行碳弧气刨清根和清根费时,费力以及碳弧气刨时增碳,焊缝韧性差的问题；药芯焊丝c0,焊可以实时观察焊缝熔合情况，避免产生焊接缺陷；同时熔敷速度快，生产效率高,气渣联合保护,工艺性能好且焊缝成形美观。

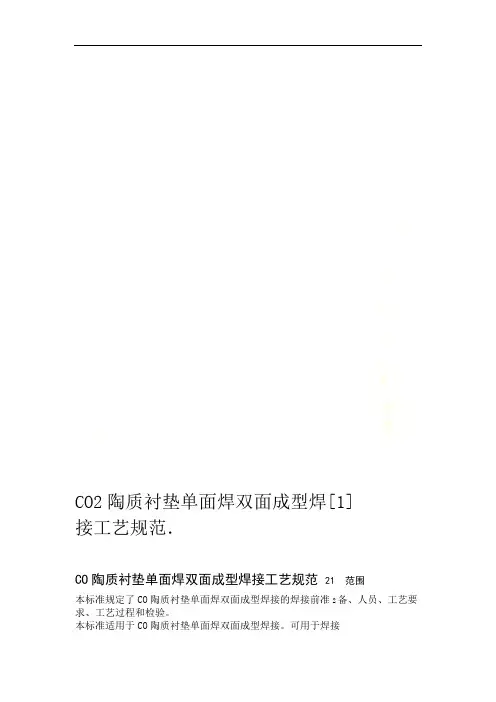

CO2陶质衬垫单面焊双面成型焊[1]接工艺规范．CO陶质衬垫单面焊双面成型焊接工艺规范21 范围本标准规定了CO陶质衬垫单面焊双面成型焊接的焊接前准2备、人员、工艺要求、工艺过程和检验。

本标准适用于CO陶质衬垫单面焊双面成型焊接。

可用于焊接2（8～50）mm厚度的船用A、B、D级钢及AH32、AH36、DH32、DH36和EH32、EH36高强度钢的平、立、横位置对接接头和部分角接接头焊缝。

2 规范性引用文件GB/T3715-1995 陶质焊接衬垫GB6052-85 工业液化二氧化碳CB/T3802-1997 船体焊缝表面质量检验要求Q/SWS42-010-2003 焊缝返修通用工艺规范3 术语和定义下列术语和定义适用于本规范。

3.1 CO陶质衬垫单面焊2是借助于陶质衬垫衬在接缝背面，利用衬垫的耐高温性作背面焊缝成型的依托，实现单面焊双面成型的一种焊接工艺。

其焊接原理见图1。

母衬垫图1焊4.1，认可到船级社必接所选用的焊丝须得焊垫陶CO质衬单面焊2。

杂质、、锈水份等油应后拆包的焊丝表面无污气体4.2 CO2的定规》碳化氧二化液业CO工《5GB6052-8合符应量质体气2．Ⅰ类和Ⅱ类一级标准。

4.3衬垫CO陶质衬垫单面焊焊接所选用的衬垫必须符合CB/T2。

认可到船级社的陶质焊接衬垫》，并得3715-95《材接的焊合使用时与埋弧自动焊方法混单4.4 CO陶质衬垫面焊24.5焊接设备格并应严机气所4.5.1本规范使用的焊机为CO体保护焊用焊，2种确定期检测维修，保使用中焊机各操作性能良好。

行进以，计量期按计流量应严格规定定气用焊4.5.2接所使的保护体确性和稳定性。

准流用确保使过程中量计的式坡口型4.6接置平4.6.1、立位的对接缝坡口2。

图型式，见40°+5°-52-0图2 平、立位置对接接缝坡口型式。

3图见，式型口坡缝拼接对的置位横 4.6.2．54图4 角接全熔透焊缝坡口型式4.6.4当板厚差δ－δ≥3 mm时，对厚板需进行削斜，削斜长21度 L = 4 （δ－δ），其坡口型式见图5。

CO2陶质衬垫单面焊双面成型焊接工艺规范[1]CO2陶质衬垫单面焊双面成型焊接工艺规范[1]CO2陶质衬垫单面焊双面成型焊接工艺规范1 范围本标准规定了C O2陶质衬垫单面焊双面成型焊接的焊接前准备、人员、工艺要求、工艺过程和检验。

本标准适用于CO2陶质衬垫单面焊双面成型焊接。

可用于焊接（8～50）mm厚度的船用A、B、D级钢及AH32、AH36、DH32、DH36和EH32、EH36高强度钢的平、立、横位置对接接头和部分角接接头焊缝。

2 规范性引用文件GB/T3715-1995 陶质焊接衬垫GB6052-85 工业液化二氧化碳CB/T3802-1997 船体焊缝表面质量检验要求Q/SWS42-010-2003 焊缝返修通用工艺规范3 术语和定义下列术语和定义适用于本规范。

3.1CO2陶质衬垫单面焊是借助于陶质衬垫衬在接缝背面，利用衬垫的耐高温性作背面焊缝成型的依托，实现单面焊双面成型的一种焊接工艺。

其焊接原理见图1。

4 焊接前准备4.1焊丝CO2陶质衬垫单面焊焊接所选用的焊丝必须得到船级社认可，拆包后的焊丝应表面无油污、锈、水份等杂质。

4.2CO2气体CO2气体质量应符合GB6052-85《工业液化二氧化碳》规定的Ⅰ类和Ⅱ类一级标准。

4.3 衬垫CO 2陶质衬垫单面焊焊接所选用的衬垫必须符合CB/T3715-95《陶质焊接衬垫》，并得到船级社的认可。

4.4 CO 2陶质衬垫单面焊与埋弧自动焊方法混合使用时的焊接材料，见表1。

表 1 与埋弧自动焊方法使用的材料4.5 焊接设备4.5.1 本规范所使用的焊机为CO 2气体保护焊用焊机，并应严格进行定期检测维修，确保使用中焊机各种操作性能良好。

12度L = 4 （δ1－δ2），其坡口型式见图5。

水，受潮、生锈时，在焊接前应重新清理。

4.8安全卫生4.8.1焊接操作者必须使用面罩、安全帽、皮手套等遮光保护用具，防止灼伤和烫伤。

4.8.2工作中，应注意周围环境是否有易燃易爆物品，以防止飞溅引起的火灾事故。

浅谈陶瓷衬垫CO2焊与埋弧焊工艺陶瓷衬垫是目前广泛应用的单面焊衬垫材料，尤其在CO2半自动焊中应用最为广泛。

埋弧焊是一种高效、高自动化的焊接技术。

在高层建筑钢结构的制作过程中，大量的中厚板对接或管体制作都可采用埋弧焊焊接。

单纯的陶瓷衬垫埋弧焊因电弧燃烧及焊缝成形是在焊剂之下进行，无法进行实时观察，焊丝无法摆动，在长直焊缝打底焊时容易因装配间隙等问题而出现电弧跑偏、击穿、未融合等缺陷。

为此，我们尝试将陶瓷衬垫CO2焊打底+埋弧焊填充、盖面的焊接工艺应用于高层建筑钢结构长直焊缝的焊接。

陶瓷衬垫CO2焊打底焊无需背面碳弧气刨清根，解决工件背面清根费时、费力，碳弧气刨增碳，焊缝韧性差等难题，CO2焊还可以实时观察焊缝熔合情况，避免焊接缺陷产生；同时利用埋弧焊高效、高自动化的优势，降低成本，减轻工人劳动强度。

本文对应用该焊接工艺焊接的对接接头的试验过程和试验结果进行了介绍和分析。

1试验方法和材料1.1试验方法装配形式见图1，试板尺寸为300mm×200mm×20mm，坡口为机械加工而成。

焊接前使用角向磨光机将坡口内侧及边缘20mm范围内打磨至出现金属光泽，做到无油、无锈、无水分。

然后将试板两侧点焊固定，保证装配间隙3～4mm，反变形5～6°，焊好拘束板。

作为熄弧板和引弧板的拘束板尺寸为200mm×50mm×6mm。

焊好拘束板后贴好陶瓷衬垫。

先进行CO2焊打底，再由埋弧焊焊至结束。

试验环境温度27℃，试板焊前不预热，层间温度≤150℃。

焊后将试板静置24进行外观检查及超声波探伤。

然后进行拉伸、侧弯、冲击、硬度等试验，并使用大型金相显微镜对接头组织进行观察。

1.2试验材料试验用母材为高层建筑用钢Q345GJC，板厚20mm，其成分及性能列于表1。

其成形槽宽度为10mm，深度为0.4mm，适用于CO2对接焊。

陶瓷衬垫底部中央划有一条红线，用于粘贴时与焊缝找正对中。

薄板带陶瓷衬垫埋弧焊工艺研究【摘要】本研究在薄板带陶瓷衬垫埋弧焊工艺方面进行了深入探讨。

首先介绍了薄板带陶瓷衬垫埋弧焊的原理，然后分析了影响其质量的因素。

接着进行了工艺参数优化研究，并设计了实验并对结果进行了分析。

最后提出了工艺流程改进措施。

通过本研究，得出了一些关于薄板带陶瓷衬垫埋弧焊的重要结论，同时也展望了未来的研究方向。

该研究对薄板带陶瓷衬垫埋弧焊工艺的改进具有一定的参考价值，为相关领域的研究提供了一定的理论依据和实验支持。

【关键词】薄板带陶瓷衬垫埋弧焊、工艺研究、质量因素、工艺参数优化、实验设计、结果分析、流程改进、研究成果、未来方向、结论。

1. 引言1.1 背景介绍薄板带陶瓷衬垫埋弧焊是一种用于焊接薄板材料的先进技术，其在船舶、桥梁、石化设备等领域有着广泛的应用。

传统的焊接工艺存在着诸多问题，如焊接接头强度不稳定、焊缝质量难以保障等。

而薄板带陶瓷衬垫埋弧焊技术的出现，很大程度上改善了这些问题。

薄板带陶瓷衬垫埋弧焊技术通过在焊接过程中加入陶瓷衬垫，可以有效地减少热变形和残余应力，提高焊接接头的质量和稳定性。

对薄板带陶瓷衬垫埋弧焊工艺进行深入研究，具有重要的理论和实际意义。

本文旨在通过对薄板带陶瓷衬垫埋弧焊工艺的研究，探讨其原理、影响因素、工艺参数优化、实验设计和结果分析，以及工艺流程改进措施，从而为提高焊接接头质量和效率提供技术支持和指导。

1.2 研究意义薄板带陶瓷衬垫埋弧焊是一种重要的焊接工艺，在工业生产中有着广泛的应用。

研究薄板带陶瓷衬垫埋弧焊的意义在于优化焊接工艺，提高焊接质量，降低焊接成本，增强焊接接头的耐磨性和耐腐蚀性，延长设备的使用寿命。

通过深入研究薄板带陶瓷衬垫埋弧焊工艺，可以有效提高焊接效率，减少焊接缺陷，提升焊接接头的强度和稳定性，进一步推动工业制造领域的发展和进步。

薄板带陶瓷衬垫埋弧焊工艺研究还有利于推动焊接技术的创新和发展，提高国内焊接产业的竞争力和核心技术水平。

通过不断探索薄板带陶瓷衬垫埋弧焊的工艺特点和优化措施，可以为我国焊接领域的技术升级和产业升级提供重要支持，促进我国焊接技术的自主研发与创新，实现焊接行业的可持续发展。

船级社: CCSCLASS : CCS焊接工艺规程说明书对高强度钢CO2半自动对接焊（陶瓷衬垫）Welding Procedure SpecificationFor Higher tensile steel for CO2 Semi-Automatic Arc Butt Welding(With Ceramic Backing)CONTENTPlan Of Welding Procedure Approval Test (1)1.范围Scope (3)1.1 焊接方法WeldingProcess (3)1.2 应用范围ApplicationProcess (3)2.试验日期及地点Date & Place OfTest (3)3.试板准备Test PiecePreparation (3)4.焊接材料WeldingConsumable (3)5.焊接设备WeldingEquipment (3)6.接头细节JointDetail (4)6.1对接(平焊)Butt Joint (FlatWelding) (4)7.焊接条件WeldingCondition (4)8.焊接与程序Welding Preparation &Procedure (4)9.试验与检查Test AndExamination (5)10.试样准备The SpecimenPreparation (6)11.试样尺寸Detail Of TestSpecimen (7)11.1冲击试样缺口位置Notch Location Of ImpactSpecimen (7)11.2抗拉试样TensileSpecimen (7)11.3弯曲试样BendSpecimen (7)11.4冲击试样V-Notch Charpy ImpactSpecimen (7)12.检验结果Result OfTest (7)12.1外表目视检验结论Conclusion Of Appearance VisualTest (7)12.2机械检验结果Mechanical TestResult (7)12.3宏观硬度试验Macro-EtchingTest (7)12.4无损探伤Non-destructiveInspection (8)13.结论Result (8)Plan Of Welding Procedure Approval Test1、范围Scope1.1焊接方法Welding ProcessCO2半自动焊（带陶瓷衬垫）CO2 Semi-automatic welding (with ceramic backing)1.2应用范围Application Scope钢材级别：EH36高强度钢Steel Grade : EH36 Higher tensile steel焊接位置：平置、横焊、垂直焊Welding Position : Flat、Horizontal、Vertical2、试验日期及地点Date & Place Of Test·3、试板准备Test Piece Preparation母材级别：EH36高强度钢Base Metal Class : EH36 Higher tensile steel厚度：35mmThickness : 35mm尺寸：1000×300mmSize : 1000×300mm4、焊接材料Welding Consumable5、焊接设备Welding Equipment封底焊Back Cover Welding型号Type : 焊机Welding Machine:YW-50KB1VTA电源Power Source : YD-500KR1VTAPlan Of Welding Procedure Approval Test 制造厂: 唐山松下产业机器有限公司Manufacturer : Tang Shan Mastushita Industrial Equipment CO.,L TD6、接头细节Joint Detail (详图)6.1对接(平焊) Butt Joint （Flat Welding）7、焊接条件Welding Condition8、焊接与程序Welding Preparation & Procedure8.1、检查与修补Checking and Repairing⑴焊缝间隙最大为10mm。

船舶CO2陶瓷衬垫单面焊双面成型焊接作业指导书1 范围本标准规定了CO2陶瓷衬垫单面焊双面成型焊接的焊接前准备、人员、工艺要求、工艺过程和检验。

适用于CO2陶瓷衬垫单面焊双面成型焊接。

可用于焊接（8～50）mm 厚度的船用A、B、D、E级钢以及AH32、AH36、DH32、DH36和EH32、EH36高强度钢的平、立、横位置对接接头和部分角接接头焊缝。

2 规范性引用文件相关规范和图纸。

3 术语和定义下列术语和定义适用于本规范。

CO2陶瓷衬垫单面焊是借助于陶瓷衬垫衬在接缝背面，利用衬垫的耐高温性作背面焊缝成型的依托，实现单面焊双面成型的一种焊接工艺。

4 焊接前准备4.1 焊丝CO2陶瓷衬垫单面焊焊接所选用的焊丝必须得到船东和船级社认可，拆包后的焊丝应表面无油污、锈、水分等杂质。

4.2 CO2气体CO2气体质量应符合《工业液化二氧化碳》规定,其CO2的气体纯度应大于99.5%。

4.3 CO2陶瓷衬垫CO2陶瓷衬垫单面焊焊接所选用的衬垫必须符合《陶瓷焊接衬垫》，并得到船级社的认可。

4.4 CO2陶瓷衬垫单面焊与埋弧自动焊的方法混合使用时的焊接材料，见表1：表1 CO2陶瓷衬垫单面焊与埋弧自动焊的方法使用的材料4.5 焊接设备气体保护焊用焊机，并应严格进行定期检测维修，确4.5.1本规范所使用的焊机为CO2保使用中焊机各种操作性能良好。

4.5.2焊接所使用的保护气体流量计应严格按规定定期计量，以确保使用过程中流量计的准确性和稳定性。

4.6 坡口形式各种板材应根据认可图纸的焊接坡口形式和尺寸进行加工。

4.7 焊前清理4.7.1焊前，焊工必须对焊接坡口及坡口两侧各宽75mm范围内，清除氧化物、水分、油污等。

4.7.2当焊缝清理后未能及时焊接并因气候或其它原因影响而积水，受潮、生锈时，在焊接前应重新清理。

4.8 安全卫生4.8.1焊工必须使用面罩、安全帽、皮手套等遮光保护用具，防止灼伤和烫伤。

4.8.2工作中，应注意周围环境是否有易燃易爆物品，以防止飞溅引起的火灾事故。

陶瓷垫片的焊接方法大全【干货】陶瓷垫片的焊接方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.Ti(C，N)基金属陶瓷是一种颗粒型复合材料，是在TiC基金属陶瓷的基础上发展起来的新型金属陶瓷。

Ti(C，N)基金属陶瓷具有高硬度、耐磨、耐氧化、耐腐蚀等一系列优良综合性能，在加工中显示出较高的红硬性和强度，它在相同硬度时耐磨性高于WC Co硬质合金，而其密度却只有硬质合金的1/2。

因此，Ti(C，N)基金属陶瓷刀具在许多加工场合下可成功地取代WC基硬质合金而被广泛用作工具材料，填补了WC基硬质合金和Al2O3陶瓷刀具材料之间的空白。

我国金属钴资源较为贫乏，而作为一种战略性贵重金属，近年来钴的价格持续上扬，因此，Ti(C，N)基金属陶瓷刀具材料的研制开发和广泛应用，不仅可推动我国硬质合金材料的升级换代，而且在提高国家资源保障程度方面也具有重要的意义。

常用的连接陶瓷与金属的焊接方法有真空电子束焊、激光焊、真空扩散焊和钎焊等。

在这些连接方法中，钎焊、扩散焊连接方法比较成熟、应用较广泛，过渡液相连接等新的连接方法和工艺正在研究开发中。

本文在总结各种陶瓷与金属焊接方法的基础上，对金属陶瓷与金属的焊接技术进行初步探讨，在介绍各种适用于金属陶瓷与金属焊接技术方法的同时，指出其优缺点和有待研究解决的问题，以期推动金属陶瓷与金属焊接技术的研究，进而推广这种先进工具材料在工业领域的应用。

1 熔化焊熔化焊是应用最广泛的焊接方法，该方法利用一定的热源，使连接部位局部熔化成液体，然后再冷却结晶成一体。

焊接热源有电弧、激光束和电子束等。

目前Ti(C，N)基金属陶瓷熔化焊主要存在以下两个问题有待解决：一是随着熔化温度的升高，流动性降低，有可能促进基体和增强相之间化学反应(界面反应)的发生，降低了焊接接头的强度；另一问题是缺乏专门研制的金属陶瓷熔化焊填充材料。
