中考一轮复习知识点梳理与针对性分层训练第18章《电功率》【知识点1、电能电功】一、电功1．定义：_____通过某段电路所做的功叫电功。
2．实质：电流做功的过程，实际就是_____转化为其他形式的能（消耗_____）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少_____。
二、电能1．用电器工作的过程，实际上就是电流经过用电器时把_____转化为其他形式能的过程。
2．电能用_____来测量，电能的国际单位是_____，生活中常用单位是_____，1 kW·h=_____ J。
3．电能表用前后两次的_____来表示某段时间内用电的度数。
测量较小电功时，用表盘转数读数。
4．电能计算公式：W=_____（适用于所有电路）。
【经典例题考查】1．小刚同学家的电能表上标有“600r/（kW•h）”字样，他用钟表记录了10min内电能表上的转盘转过120r，则他家的用电器在这段时间内消耗的电能是（）A．7.2kW•h B．0.72kW C．0.2kW D．0.2kW•h2．小明将由镍铬合金丝制成的a、b、c三段导体串联接入电路，规格如表所示。
通电相同时间，电流通过a、b、c三段导体所做的功分别为W a、W b、W c，则（）编号材料长度/m 横截面积/mm2a 镍铬合金0.5 0.5b 镍铬合金 1 0.5c 镍铬合金0.5 1A．W b＞W a＞W c B．W a＝W b＝W c C．W a＞W b＞W c D．W c＞W a＞W b3．小莎利用如图所示的实验装置，探究电流做功多少跟什么因素有关。
通过电动机将质量一定的重物提升一段距离来反映电流做功的多少，闭合开关，电动机将重物提升的高度越大，表明电流做的功越多。
电路中的电源两端的电压可调，电压表测量电动机两端的电压，电流表测量通过电动机的电流，现将测得的实验数据记录在如表中。
次数电流表示数I/A 电压表示数U/V 通电时间t/s 重物上升高度h/m1 0.12 4 10 0.062 0.12 4 20 0.123 0.14 6 10 0.094 0.16 10 10 0.17（1）闭合开关后，电动机将重物提升的过程，是将能转化为重物的机械能的过程。
第18讲电能与电功率电能1.电能获取___________提供电能使用用电器将电能转化为其他形式的能单位国际单位__________常用单位_____________换算关系 1 kW·h=_________J测量工具电能表作用测量电路___________单位_______________220 V 额定__________为220 V参数10（20）A 标定__________为10 A,额定最大电流为20 A600 r/kW·h 每用1度电，表的铝盘转_________转2 500 imp/kW·h 每用1度电，表的指示灯闪___________次读数计数器末尾数字表示小数位较大的电能利用刻度盘示数测量，消耗的电能为前后两次示数差，即W=W2-W1测量电能方法较小的电能利用转盘圈数计量，消耗的电能为W=n/N kW·h（n为某段时间转盘转的圈数，N为表上参数）电功率1.电功率意义表示用电器消耗电能的_______________单位___________，符号W;1 kW=_______W定义用电器单位时间内______________公式P=_____________【提示】用电器功率大，说明用电器消耗电能快，但不一定消耗电能多.2.电功和电功率常用公式基本公式导出公式电功W= Pt =UIt W=U2t/R= I2Rt电功率P=Wt =UI P =U2/R= I2R适用X围普遍适用纯电阻电路3.额定电压和额定功率额定电压额定功率概念用电器正常工作的电压用电器在额定电压下的功率铭牌灯泡“PZ220 V40 W”指灯泡的为_______220 V，_______为40 W【提示】用电器额定功率与外加电压和通过的电流无关.测量小灯泡的电功率1．测量小灯泡的电功率的实验原理P=_________电路图滑动变阻器的作用（1）_______________（2）改变_______和_________，从而实现多次测量实验记录结论用电器两端电压不同，电功率就不同小灯泡两端电压越高，功率越大，灯泡越亮灯丝温度越高，灯丝电阻越大注意不能将多次测得的电功率求平均值【提示】在测量小灯泡电功率的实验中，闭合开关后小灯泡不亮，不一定是小灯泡断路，还可能是由于滑动变阻器连入了最大阻值，导致电路中的电流很小，小灯泡无法发光.命题点1电功的计算及电能表读数(2015·庆阳)一个同学家中的电能表，月初示数为，月末示数为，则这个月该同学家消耗的电能为________度，合________J.掌握电能表的读数方法是正确解答本类题目的关键．在读数时切忌最后一位是小数，消耗电能是前后两次示数之差．1．(2014·某某)某太阳能热水器装有100 kg、初温为20 ℃的冷水，经过一天的太阳照射，水温升高到65 ℃，则这些水吸收的热量等于完全燃烧________m3天然气所放出的热量；假如用功率为2 kW的电热水器产生同样多的热量，则通电的时间为________s．[已知水的比热容为4.2×103 J/(kg·℃)、天然气的热值为×107 J/m3] 2．(2015·某某)当天空中空气的湿度很大、两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电．某次闪电的放电电流约为1×104A，电压约1.8×108 V，放电时间约0.01 s，则这次闪电释放的电能约________J，合________kW·h.3．(2015·某某某某一模)如图，小明观察家中的电能表，下列说法正确的是（）A．电能表的额定功率是220 WB．此电能表应该接在220 V的电路中使用C．小明家已经消耗的电能为107 JD．此电能表转盘每小时转过3 000转命题点2电功率的计算(2015·某某)如图所示的电路，电源电压保持不变，R1的阻值为15 Ω，只闭合开关S，电流表的示数为0.2 A；再闭合开关S1，电流表的示数变为0.5 A，则此时电路的总功率为________W，R2的阻值是________Ω.【点拨】先利用欧姆定律公式求出电源电压，再利用P总＝UI总计算总功率大小；利用并联电路电流特点求出通过R2的电流，再利用欧姆定律公式求出R2的电阻．4．(2015·某某)如图所示，电源电压恒定，小灯泡L1、L2均标有“6 V 3 W”的字样(忽略温度对灯丝电阻的影响)，当开关S1、S2都闭合时，灯泡L1正常发光，则电源电压为________V；当开关S1闭合，S2断开时，电路的总功率为________W.5．(2014·达州)分别标有“6 V 6 W”和“6 V 3 W”的甲、乙两只灯泡，经实验测得其I－U特性曲线如图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1 A时，两只灯泡消耗的总功率是（）A．3 W B．4 WC．4.5 W D．6 W6．(2015·某某)电源电压3 V保持不变，把标有“3 V3 W”的灯L1和标有“3 V 1.5 W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是（）A．灯L1消耗的实际功率是3 WB．灯L2消耗的实际功率是1.5 WC．两灯消耗的总功率是1 WD．电压表的示数与电源电压之比是1∶2命题点伏安法测量小灯泡额定功率伏安法测量小灯泡额定功率是中考的热点，它在中考中占有很高的地位，考查的内容主要从实验的原理、基本操作过程、实物电路的连接、电表和滑动变阻器的连接、电路故障、实验数据的分析等方面展开．(2015·某某)某同学要测量一个额定电压为2.5 V的小灯泡的额定功率，电路图如图甲所示．使用的电源电压约为6 V，滑动变阻器的规格是“5 Ω 2 A”．(1)闭合开关前，滑动变阻器的滑片P应移至________(填“a”或“b”)端．(2)该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为________V．为了保证小灯泡不被损坏，接下来应该进行的操作是________________________________________________________________________．(3)为了能测出这个小灯泡的额定功率，请你写出一条改进措施：________________________________________________．(4)在她移动滑片过程中，发现电压表示数要比电流表示数增大的快，这是因为________________________________．(5)下图所示电路中(R阻值已知)，无电压表也能测出该灯泡额定功率的是________．第九单元电功率与生活用电第18讲电能与电功率一、填空题1．(2015·某某)如图所示用来测量电能的仪表，这只电表此时的读数是________kW·h，当电路中只有一个电饭煲接入电路，正常工作0.5 h，发现此电能表的转盘转过1 500转，则这只电饭煲的额定功率是________W.2．(2015·某某)如图所示，电源电压恒定不变，R1＝20 Ω，闭合开关S，断开开关S1，电流表示数为0.3 A；若再闭合开关S1，发现电流表示数变化了0.2 A，则电源电压为________V，电流通过电阻R2消耗的电功率与整个电路消耗的总电功率之比P2∶P总＝________.3．(2015·某某)图甲是通过灯泡L的电流跟其两端电压关系的图像．现将L与阻值为10 Ω的电阻R连入图乙所示电路．闭合开关S，L的实际功率为1.8 W．则电源电压是________V，此时通过R的电流是________A.二、选择题4．(2015·潍坊)为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380 V，额定功率是15 kW.连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如下表所示．从既安全又经济的方面考虑，选用导线的横截面积是（）导线规格导线横截面积S/mm2 4 6 10安全载流量I/A 28 37 47 68A.4 mm2 B．6 mm2C．2.5 mm2 D．10 mm25．(2014·某某)为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路．观察电能表，发现在1 min内电能表转盘转动15圈．电能表的部分技术参数如表所示，该电热杯的电功率是（）电压220 V电流规格10(20) A电流频率50 Hz每千瓦时的转数 3 000 r/(kW·h)A.300 W B．30 WC．150 W D．200 W6．(2015·某某)图示为灯L1、L2的U－I图像，根据图像可知（）A．通过L2的电流为0.2 A时，L2两端的电压为100 VB．电压为160 V时，通过L1的电流较大C．电压为160 V时，L1的电阻较大D．把两灯并联接入220 V的电路中，L1较亮7．(2015·某某)小林做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大 B．电灯的额定电压变小C．电灯的实际功率变小 D．电灯的额定功率变小三、实验题8．(2014·某某)小雨同学进行“测量小灯泡的电功率”实验，现有器材：额定电压为6 V的同规格小灯泡(电阻约为25 Ω)若干个，电压为12 V的电源1个，电流表、电压表、开关各1个，规格分别为“20 Ω1 A”和“50 Ω0.5 A”的滑动变阻器各1个，导线若干．(1)实验中应选择规格为“____________”的滑动变阻器．(2)图1中已经连接了部分电路，请用笔画线代替导线，将电路连接完整．(3)小雨正确连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表示数为0，经检查电表完好，则故障可能是____________．(4)故障排除后，再次闭合开关，移动滑动变阻器的滑片到某一位置时，小灯泡正常发光，此时电流表的示数如图2所示，则电流表的示数为________A，小灯泡的额定功率是________W.四、计算题9．(2015·某某)如图甲所示的电路中，电源电压保持不变，小灯泡L标有“6 V 3 W”的字样，其电阻不随温度变化，R为定值电阻．当开关S闭合时，小灯泡L正常发光，电流表的示数如图乙所示．求：(1)小灯泡L的电阻；(2)电阻R的阻值；(3)电阻R消耗的电功率．一、填空题1．(2014·某某)如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图像．则该滑动变阻器的最大阻值是________，电源电压是________V.2．(2015·德阳)如图，电源电压为6 V，L的电阻是10 Ω，滑动变阻器的最大值是40 Ω.闭合开关后，滑片从a端向b端移动时，电压表对应的示数变化X围是________，灯L消耗的电功率________(填“变大”“变小”或“不变”)．3．(2014·某某)如图所示电路，电源电压保持不变，滑动变阻器R2的最大阻值是20 Ω.移动滑片至变阻器的最右端时，闭合开关，电压表示数为2 V，R2消耗的电功率为P2；移动滑片将其置于某位置时，电压表示数为3 V，R2消耗的电功率为P′2.若P2∶P′2＝8∶9，则电源电压为________V.二、选择题4．(2015·德阳)如图所示，电源电压为6 V，定值电阻R＝20 Ω，在S闭合的情况下，下列说法正确的是（）A．在a、b两点间接入一个合适的电压表时，电压表有明显示数B．不能在a、b两点间接入一个电流表C．在a、b两点间接入一个“3 V 0.5 A”的小灯泡，小灯泡能正常发光D．在a、b两点间接入一个10 Ω的电阻，电路消耗的电功率为2 W5．(2015·荆州)如图甲所示，额定电压为6 V的灯泡L与滑动变阻器R串联接入电路，电源电压一定．滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I－U图像如图乙所示，以下说法正确的是（）A．灯泡正常发光时的电流为0.5 AB．灯泡两端的电压为3 V时，它消耗的电功率为1.5 WC．灯泡正常发光时，滑动变阻器接入电路的阻值为3 ΩD．当滑动变阻器接入电路的阻值为2.5 Ω时，灯泡消耗的电功率为3.2 W，此时灯丝的阻值为5 Ω6．(2014·某某)实验中绘出了小灯泡的电流与电压关系的U－I图像如图甲所示，则图乙中有关此小灯泡功率P 与U2或P与I2的图像可能正确的是（）7．(2015·某某)如图所示，电源电压为12 V，R0＝60 Ω，滑动变阻器的规格为“50 Ω 2 A”，电流表的量程为“0～0.6 A”，小灯泡上标有“6 V 3 W”字样．不考虑灯丝电阻变化，并保证电路安全，则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值X围是8 Ω～50 ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化X围是2.25 W～3 WC．S、S1、S2都闭合，电路消耗的总功率最小值是2.4 WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30 Ω三、实验题8．(2015·某某)小丽同学手里有一个标有“3.8 V”字样的小灯泡，她想知道小灯泡正常工作时的电阻，于是在学校实验室找来一些器材连接了如图甲所示的实验电路，电源电压恒定不变．(1)小丽测小灯泡电阻的实验原理是________．(2)请你用笔画线代替导线，将图甲中的实物连接完整(要求滑片向左移灯泡变亮)，并在虚线框内画出电路图．(3)闭合开关，移动滑动变阻器滑片，她发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因是____________．(4)故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，示数为________A，小灯泡正常工作时的电阻是________Ω.(5)完成上述实验后，小丽向老师要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的实验电路，测出了小灯泡的额定功率，请你帮她完成下列实验步骤：①连接好实验电路，闭合开关S1，将开关S2拨到触点________(填“1”或“2”)，移动滑片，使电压表的示数为________V；丙②保持滑片的位置不动，再将开关S2拨到触点________(填“1”或“2”)，读出电压表的示数为U；③小灯泡额定功率的表达式为P额＝____________________(用已知量和测量量表示)．四、计算与推导题9．(2015·某某)(1)如图甲，n个相同的电阻R并联，其总电阻可以用一个等效电阻R′表示(如图乙)，请根据并联电路中电流、电压规律和欧姆定律推证：R′＝R/n.(2)如图丙，A、B之间的电压U＝220 V，通过导线为远处的M、N之间的用电器供电，由于距离很远，导线AM和BN的电阻不可忽略，他们的总电阻用图中的r表示，r＝4 Ω，若M、N之间并联10个阻值为R＝400 Ω的相同电阻，求通过导线AM的电流大小．(3)试分析说明：在图丙的电路中，M、N之间并联的用电器越多，每一个用电器的实际功率越小．第九单元电功率与生活用电第18讲电能与电功率考点解读考点11.电源焦耳千瓦时 3.6×1062.消耗的电能千瓦时(kW·h) 电压电流600 2 500考点21.快慢瓦特103所消耗的电能Wt＝UI 3.额定电压额定功率考点3UI 保护电路小灯泡两端电压通过小灯泡的电流＞＝＜各个击破例150 1.8×108例2 1.5 10题组训练 1.0.45 9 450 2.×10105×1033.B4.6 1.5 5.A6.C实验突破例(1)b (2)换用最大阻值较大的滑动变阻器(3)在电路中串联一个定值电阻或接一个小灯泡拓展训练(4)灯丝电阻随温度的升高而增大(5)C整合集训 基础过关 1．107.0 1 0002.6 2∶5 3.6 4.B 5.A 6.C 7.C 8.(1)50 Ω 0.5 A (2)(3)小灯泡断路 (4)0.24 1.44 9.(1)根据P ＝U 2R ，可知灯泡L 的电阻：R L ＝U 2P ＝（6 V ）23 W＝12 Ω；(2)由图可知R 与L 并联，电流表测干路电流，S 闭合灯泡正常发光，U ＝U L ＝U R ＝6 V ，所以灯泡的电流I ＝P U ＝3 W 6 V＝0.5 A ，所以I A ＝I L ＋I R >0.5 A ，由电流表指针的位置，可知电流表使用的是0～3 A 量程，所以电流表示数I A ＝0.8 A ，I R ＝I A －I L ＝0.8A －0.5 A ＝0.3 A ，所以R 的阻值：R ＝U I ＝ 6 V 0.3 A＝20 Ω；(3)电阻R 消耗的电功率：P R ＝U R I R ＝6 V ×0.3 A ＝1.8 W. 能力提升1．50 Ω 12 2.V ～6 V 不变 3.6 4.A 5.D 6.D 7.D 8.(1)I ＝U/R(2) (3)小灯泡短路 (4)0.38 10 (5)①2 3.8 ②1 ③3.8 V ×(U －3.8 V)/R 09.(1)n 个电阻R 并联，则I 1＝U 1/R 1，I 2＝U 2/R 2，……，I n ＝U n /R n ，I ＝U/R′，I ＝I 1＋I 2＋……＋I n ，U ＝U 1＝U 2＝……＝U n ，R ＝R 1＝R 2＝……＝R n ，推得R′＝R/n.(2)MN 间接入的电阻R′＝R/n ＝400 Ω/10＝40 Ω，R ′与r 是串联，则串联后的总电阻R 串＝40 Ω＋4 Ω＝44 Ω，流过电路中电流为I ＝U/R 串＝220 V/44 Ω＝5 A ．(3)当MN 间接入的用电器越多，则MN 间的等效电阻越小，r 两端分去的电压多，实际加在用电器两端电压越少，从而用电器实际功率小．。
18。
2电功率(知识点梳理)★考点概览一、知识点与考点1.本节主要内容有电功率的概念，电功率基本计算及其应用。
本节内容涉及到的计算问题较多,有的是单考电功率知识，一般属于基础题,较简单;有的把电功率与其他知识点结合组成一个考题,除考查对电功率的理解外，还考查电学其他知识点；更多的是有关电功率的计算，并且此类题目一般作为大型计算题出现，分值高、涉及知识面广、题目属于中等或较难。
2.纵观各地中考考纲和近三年考卷,对本节内容的考查主要集中在对电功率概念的考查，电功率的计算,电功率在生活中的应用等。
考题以选择题、填空题、计算题形式出现，并以选择题、大型计算题居多。
考查内容主要有:对电功率概念的考查，利用电功率进行相关计算等.3。
考点分类：考点分类见下表★知识点精析1．电功率：电流在单位时间内所做的功.2．电功率物理意义：表示电流做功快慢的物理量。
3．电功率公式：t W UI P ==(适用于所有电路）,推导公式：R U R I P 22==(适用于纯电阻电路).（1)串联电路中2121R R P P =；(2)并联电路中：1221R R P P =;（3）无论用电器串联或并联，计算总功率常用公式P=P 1+P 2+…P n 。
4．电功率单位：在国际单位制中，功率单位是瓦特（W ），常用单位:千瓦(kW ）。
5．额定功率（1）某灯泡上标有“PZ220V-25”字样分别表示：普通照明，额定电压(用电器正常工作时的电压）220V ，额定功率（用电器在额定电压下的功率）25W 的灯泡。
（2）已知U 额、P 额，①可根据公式I 额=P 额/U 额计算出该灯的额定电流；②可根据公式额额P U R 2=计算出该灯的电阻.(3)灯泡的亮度取决于灯泡的实际功率大小:①当U 实=U 额时，P 实=P 额灯正常发光；②当U 实＜U 额时，P 实＜P 额灯光暗淡；③当U 实> U 额时，P 实〉P 额灯发光强烈。
（4）已知U 额、P 额、U 实，可根据公式额额实实P U U P 2)(=，由该式可知,当实际电压变为额定电压的1/n 时，实际功率就变为额定功率的1/n 2.（5）灯L 1“220V 、100W"，灯L 2“220V 、25W ”相比较而言，L 1灯丝粗短，L 2灯丝细长.★典例精析★考点一：电功率概念◆典例一:（2020·山东滨州）如图所示，电源电压保持不变，小灯泡L标有“12V 6W”的字样，滑动变阻器R的最大阻值为36Ω，0R为定值电阻.当S闭合,1S、2S断开，滑片P由b端向a 端滑动，使其连入电路的电阻是最大阻值的三分之一时，小灯泡恰好正常发光。
新人教版新九年级物理第18章电功率知识点全面总结第1节电能电功一、电能1、我们使用的电能是有其他形式的能转化而来的；电源是提供电能的装置。
2、用电器时消耗电能的装置；用电器消耗电能的过程；就是把电能转化为其他形式的能的过程；消耗了多少电能就得到了多少其他形式的能。
3、电能的单位（1）国际单位：焦耳；简称焦；用符号J表示。
（2）常用单位：千瓦时；用符号kW·h表示；俗称度。
（3）换算关系：1kW·h=1×103W×3600s=3.6×106J。
二、电能的计量1、电能的计量工具——电能表；也叫电度表；是计量用电器在一段时间内消耗电能多少的仪表。
2、电能表的读数电能表计数器上显示着数字；计数器前后两次示数之差就是这段时间内用电的度数（消耗电能的多少）；单位是kW·h（度）。
注意电能表计数器中最后一位数字是小数（十分位）。
3、电能表上所标参数的含义（1）“220V”——这个电能表应该在220V的电路中使用。
（2）“10（20）A”——这个电能表的标定电流为10A；额定最大电流为20A。
电能表工作时的电流不能超过额定最大电流。
（3）“50Hz”——这个电能表在频率为50Hz的交流电路中使用。
（4）“3000revs/（kW·h）”——接在这个电能表上的用电器；每消耗1kW·h的电能；电能表上的转盘转过3000转。
4、1kW·h的作用：洗衣机工作约2.7h；电脑工作约5h；电车行驶0.85km；灌溉农田330m2。
三、电功1、电功概念（1）定义：当电能转化为其他形式的能时；我们说电流做了功；简称电功。
电功用“W”表示。
（2）实质：电流做功的过程就是电能转化为其他形式能的过程。
所以说用电器消耗了多少电能和电流做了多少功；两种说法是一样的。
电流做了多少功；就有多少电能转化为其他形式的能；就消耗了多少电能。
2、电流做功多少的影响因素：跟电压的高低、电流的大小、通电时间的长短都有关。
人教版2023初中物理九年级物理全册第十八章电功率知识点归纳总结(精华版)单选题1、如图所示的电路中，电源电压U保持不变。
①只闭合开关S和S3，调节滑动变阻器的滑片，当电流表的示数为0.2A时，电压表V2的示数为1V；②只闭合开关S和S2，电压表V1和V2的示数分别为U1和U2，电流表的示数为I1；③只闭合开关S、S1和S3，将滑片移动到最左端时，电流表的示数为I2，此时电路的功率为P1；保持滑片位置不变，再闭合开关S2，电流表的示数变化了0.2A。
此时电路的功率为P2；已知I1：I2=1：9，U1：U2=1：2，下列说法正确的是（）A．U=6VB．I1=0.1AC．R2=10ΩD．P1：P2=7：9答案：B只闭合开关S和S3时，R1与滑动变阻器串联，此时滑动变阻器接入电路电阻R=U PI=1V0.2A=5Ω电源电压U=I×(R1+R)=0.2A×(R1+5Ω)……①只闭合开关S和S2，R1、R2、R3串联，电压表V1测量R1两端电压，V2测量R2和R3的电压，则U1=I1R1U2=I1×(R2+R3)因为U1：U2=1：2，则2R1=R2+R3……②I1=UR1+R2+R3……③只闭合开关S、S1和S3，将滑片移动到最左端时，R1与R2并联则I2=UR1+UR2……④因为I1：I2=1：9则UR1+R2+R3：(UR1+UR2)=1:9化简可得R1R2(R1+R2+R3)×(R1+R2)=19……⑤联立①⑤可得R1=2R2，R3=3R2则R3=3 2 R1保持滑片位置不变，再闭合开关S2，R1、R2、R3并联则通过R3的电流为0.2A，则U=0.2A×R3=0.2A×32R1……⑥由①⑥联立可得U=3V；R1=10Ω则R2=12R1=5Ω；R3=32R1=15ΩI2=UR1+UR2=3V10Ω+3V5Ω=0.9A再闭合开关S2,电流表的示数变化了0.2A，则I'=0.9A +0.2A =1.1AP1:P2=UI2:UI′=I2:I′=0.9A:1.1A=9:11故选B。
⎪ ⎪计算电功的公式：W = UIt = Pt ⎪电能 电功 ⎪⎨⎪单位换算：⎪ ⎧用电压表、电流表和停表测量，计算公式：W = UIt ⎩用电能表测量 ⎪⎩ ⎪计算公式：P = W = UI ⎪⎪单位换算：kW = 103 W ⎪电功率 ⎨ ⎧实验原理：P = UI ⎪⎪ ⎪ ⎪实验器材⎪⎩实验结果分析 ⎪⎧电流的热效应 ⎪ ⎧内容 ⎪电热的利用和防止 ⎧ ⎧基本组成及作用:进户线(火线、零线)、电能表、⎪ 总开关、保险装置、用电器、导线 ⎪ ⎪ ⎪家庭电路 ⎪用电器的连接⎪ ⎨⎪ ⎪ ⎪家庭电路中电流过大的原因 ⎧⎨短路⎪ ⎪生活用电 ⎨ ⎩总功率过大 ⎪⎩ ⎪ ⎪ ⎧对人体安全的电压：不高于36V⎪ ⎪ ⎪安全用电 ⎨ ⎪触电事故的正确处理 ⎪ ⎪ ⎨⎩ ⎨ ⎪⎩ ⎩电功和电功率第十八章 电功和电功率知识网络构建⎧ ⎧定义⎪ ⎪ ⎪ ⎪国际单位制单位：焦 (J ) ⎪ 1kW ⋅ h = 1度 = 3.6 ⨯ 106 J ⎪ ⎪ ⎪电能的测量 ⎨ ⎪ ⎪⎪ ⎧定义 ⎪ ⎪ ⎪⎪ ⎪ t⎪ ⎪单位：瓦特 (W )、千瓦 (kW ) ⎪ ⎪⎪ 1⎪ ⎪ ⎪ ⎪测量电功率的方法（实验） ⎪ ⎪ ⎪实验步骤⎪ ⎪ ⎨ ⎪⎪ ⎪额定电压和额定功率 ⎪⎪⎪ ⎪电流产生的热量 ⎪⎨焦耳定律 ⎪ ⎪ ⎪⎩公式 : Q = I 2 Rt ⎪⎪ ⎩ ⎪⎪⎪ ⎪ ⎪⎪ ⎪ ⎪ ⎪⎪⎪ ⎪⎪安全用电的原则：不接触低压带电体、不靠近高压带电体 ⎪ ⎪⎪ ⎩⎪试电笔的使用方法 高频考点透析序号1 2 3 4 56考点电能表的读数及电能的计算电功的公式电功率公式及其计算额定功率和实际功率的区别电功率的测量方法焦耳定律的实验探究及热量的计算考频 ★★★ ★★ ★★★ ★★★ ★★★★★★，U 2 。
U 2 只适用于纯电阻第一讲 电能和电热知识能力解读（一）电能与电功1．电能：能量的一种形式。
当电流通过各种电器设备时，电能可转 化为其他形式的能。
九年级物理全册第十八章电功率重点归纳笔记单选题1、一种家用电能表上的参数如图所示，下列说法错误的是（）A．该电能表应该在220V的电路中使用B．该电能表的额定最大电流为20AC．电能表是计量用电器消耗电能的仪表D．该电能表此时的读数是31.6J答案：DA．电能表表盘上220V表示这个电能表应该在220V的电路中使用，故A正确，不符合题意；B．10A（20）表示标定电流为10A，额定最大电流为20A，故B正确，不符合题意；C．电能表是用来测量用电器在一段时间内消耗电能多少的仪表，故C正确，不符合题意；D．该电能表此时的读数是31.6kW·h，故D错误，符合题意。
故选D。
2、如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V3W”，忽略温度对小灯泡电阻的影响。
只闭合开关S2，当滑动变阻器的滑片从b端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为Rb，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。
在保证电路安全的情况下，下列说法不正确的是（）A．R L:R b=1:4B．电源电压U=18VC．R1的阻值为24ΩD．开关均闭合，R2的变化范围为8~24Ω答案：DA．只闭合S2，L与R2串联，通过二者的电流相等。
根据图像，R2的功率占总功率的80%，则L的功率占总功率的20%，L与R2的功率比P L:P b=1:4根据P=I2R，电流相同时，功率比等于阻值比，则R L:R b=P L:P b=1:4故A正确，不符合题意；B．灯泡的电阻R L=UL2P L=(6V)23W=12Ω滑动变阻器的滑片位于b点时的电阻R b=4R L=4×12Ω=48Ω只闭合S2，滑片在b点时电路的总电阻R总=R L+R b=12Ω+48Ω=60Ω电源电压U=IR总=0.3A×60Ω=18V故B正确，不符合题意；C．只闭合S1时L与R1串联，此时L可以正常发光，说明L两端的电压为6V，则R1两端的电压为12V，根据串联电路分压规律，元件两端的电压比等于电阻比，所以R1:R L=U1:U L=12V:6V=2:1所以R1=2R L=2×12Ω=24Ω故C正确，不符合题意；D．开关全部闭合时，L被短路，R1，R2并联，电流表测量总电流，此时R1的电流I1=UR1=18V24Ω=0.75A为了保证安全，总电流不能超过3A，则R2的最大电流I2大=I总−I1=3A−0.75A=2.25A 此时R2的阻值最小R2小=UI2大=18V2.25A=8Ω所以R2的变化范围为8~48Ω，故D错误，符合题意。
18.1电能与电功（知识点梳理）★考点概览二、考点解析1.考点剖析：第十八章同样是本书重点内容，本章每节都是重点，在中考中涉及到本章内容是每年中考必考的内容，考题所占比例高、考题形式多样、难度高，尤其是大型计算题（压轴题）、实验探究题不仅所占分值高，同样也是考查学生计算能力、对知识的应用与理解能力和电学实验能力的常见和必考内容；所以应该引起教师和考生注意，并下功夫做好本章复习。
本节主要内容有电功、电能的基本概念，电功的基本计算、电能的概念与计算，电阻串并联电路电功的特点。
本节不涉及实验探究题类试题，但与其他知识点结合组成一个大型计算题还是会经常出现的。
从近三年中考试题来看，对本节内容的考查主要集中在对电功、电能概念的考查、对电能简单计算的考查、对动态电路的考查、对串并联电路电功特点的考查等方面。
2.常考题型：纵观各地中考考纲和近三年考卷，对本节内容的考查在中考试卷中仍然会沿用以往方式，所占分值也会很高。
主要考查题型有选择题、填空题、实验探究题和计算题四种类型，并以填空题形式出现居多。
考查内容主要有：对电功、电能概念的考查，对相关计算的考查。
3.考点分类：考点分类见下表★知识点精析1．电功：电流通过某段电路所做的功叫电功。
2．电流做功的实质：电流做功过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，也就消耗了多少电能。
3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
4．规定电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。
5．电功公式：Pt UIt W ==（适用于所有电路）；对于纯电阻电路可推导出：Rt I t R U UIt W 22=== （1）串联电路：2121R R W W =； （2）并联电路：1221R R W W =； （3）在任何情况下，在一定时间所做的总功n W W W W ⋅⋅⋅++=21。
第18讲电能与电功率考试说明2.知道用电器的额定功率和实际功率.电能1.电能获取___________提供电能使用用电器将电能转化为其他形式的能单位国际单位__________常用单位_____________换算关系 1 kW·h=_________J测量工具电能表作用测量电路___________单位_______________参数220 V 额定__________为220 V10（20）A 标定__________为10 A,额定最大电流为20 A 600 r/kW·h 每用1度电，表的铝盘转_________转2 500 imp/kW·h 每用1度电，表的指示灯闪___________次读数计数器末尾数字表示小数位测量电能方法较大的电能利用刻度盘示数测量，消耗的电能为前后两次示数差，即W=W2-W1较小的电能利用转盘圈数计量，消耗的电能为W=n/N kW·h（n 为某段时间转盘转的圈数，N为表上参数）电功率1.电功率意义表示用电器消耗电能的_______________单位___________，符号W;1 kW=_______W定义用电器单位时间内______________公式P=_____________2.电功和电功率常用公式基本公式导出公式电功W= Pt =UIt W=U2t/R= I2Rt 电功率P=Wt =UI P =U2/R= I2R 适用X围普遍适用纯电阻电路额定电压额定功率概念用电器正常工作的电压用电器在额定电压下的功率铭牌灯泡“PZ220 V40 W”指灯泡的为_______220 V，_______为40 W测量小灯泡的电功率1．测量小灯泡的电功率的实验原理P=_________电路图滑动变阻器的作用（1）_______________（2）改变_______和_________，从而实现多次测量实验记录结论用电器两端电压不同，电功率就不同小灯泡两端电压越高，功率越大，灯泡越亮灯丝温度越高，灯丝电阻越大注意不能将多次测得的电功率求平均值入了最大阻值，导致电路中的电流很小，小灯泡无法发光.命题点1认识电能表及与电表能相关的计算(2015·某某)如图所示电能表，表盘上标有“600 revs/(kW·h)”的字样，将此电能表接入家庭电路中，关闭其它用电器，让空调机单独工作6 min，电能表的转盘转过60转，则该空调机在上述时间内消耗的电能是________kW·h，功率是________W.(1)理解电功即电流做功，其实质是消耗电能、将电能转化为其他形式的能；(2)理解1 kW·h(1度电)的含义：电功率为1 kW的用电器使用1 h，消耗1度电，与电功国际单位J(焦耳)的换算关系W＝Pt＝1 kW·h＝1 000 W×3 600 s＝3.6×106J；(3)电能表是用来测量电能的仪表，若用电能表测量用电器的功率，应让被测用电器单独工作；(4)计算电能表所在电路的用电器的最大总功率、电路所消耗的电能、用电器的功率是与电能表相关的三类计算．1．如图，此电能表的读数为________kW·h，10(20) A其中10 A表示__________________________________________，20 A表示__________________________________________.600 revs/kW·h的含义是________________________________________．2．(2015·某某)图中电能表的示数是________kW·h.3．(2012·某某)如图所示是某家庭用的电能表及某月月初、月末的两次读数．若当地电费为0.5元/度，则本月他家的电费为________元，家里同时使用的用电器总功率不得超过________W.命题点2电功、电功率的计算错误！未找到引用源。

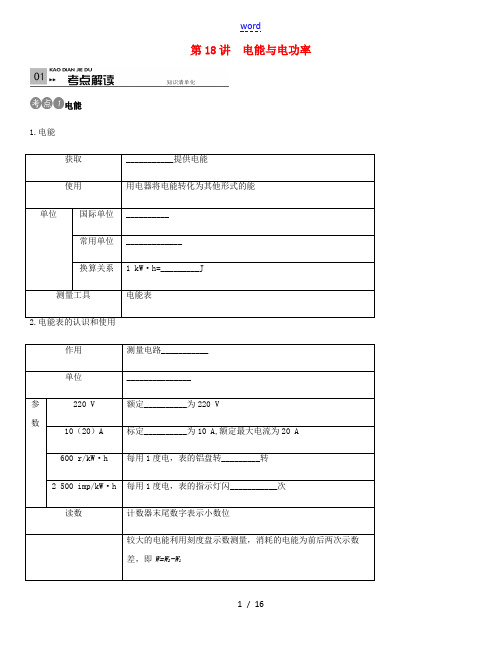

第18讲电能与电功率电能1.电能获取___________提供电能使用用电器将电能转化为其他形式的能单位国际单位__________常用单位_____________换算关系 1 kW·h=_________J测量工具电能表2.电能表的认识和使用作用测量电路___________单位_______________参数220 V 额定__________为220 V10（20）A 标定__________为10 A,额定最大电流为20 A600 r/kW·h 每用1度电，表的铝盘转_________转2 500 imp/kW·h 每用1度电，表的指示灯闪___________次读数计数器末尾数字表示小数位测量电能方法较大的电能利用刻度盘示数测量，消耗的电能为前后两次示数差，即W=W2-W1较小的电能利用转盘圈数计量，消耗的电能为W=n/N kW·h（n为某段时间转盘转的圈数，N为表上参数）电功率意义表示用电器消耗电能的_______________单位___________，符号W;1 kW=_______W定义用电器单位时间内______________公式P=_____________【提示】用电器功率大，说明用电器消耗电能快，但不一定消耗电能多.基本公式导出公式电功W= Pt =UIt W=U2t/R= I2Rt 电功率P=Wt =UI P =U2/R= I2R 适用范围普遍适用纯电阻电路额定电压额定功率概念用电器正常工作的电压用电器在额定电压下的功率铭牌灯泡“PZ220 V40 W”指灯泡的为_______220 V，_______为40 W 【提示】用电器额定功率与外加电压和通过的电流无关.测量小灯泡的电功率1．测量小灯泡的电功率的实验原理P=_________电路图滑动变阻器的作用（1）_______________（2）改变_______和_________，从而实现多次测量实验记录结论用电器两端电压不同，电功率就不同小灯泡两端电压越高，功率越大，灯泡越亮灯丝温度越高，灯丝电阻越大注意不能将多次测得的电功率求平均值【提示】在测量小灯泡电功率的实验中，闭合开关后小灯泡不亮，不一定是小灯泡断路，还可能是由于滑动变阻器连入了最大阻值，导致电路中的电流很小，小灯泡无法发光.命题点1与电能表相关的计算(2015·莱芜)一天晚上，小华在爷爷家发现爷爷家的电能表在10 min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为________kW.如果当地家庭用电的收费标准是0.5元/(kW·h)．假设爷爷家平时用电时，用电器的总功率和此时总功率相同，平均每天用电4 h，一个月按30天计算，爷爷家一个月的电费是________元．根据电能表来计算电能的方法有两种：一种是利用表盘示数月末示数减去月初示数；另一种方法是根据电能表的铭牌和转动的圈数来进行计算．具体选择哪一种方法来计算，要根据题目的已知条件来确定．1．(2015·泸州)5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器消耗电功率的仪表B．小明家5月初至6月初消耗的电能是1 200 kW·hC．小明家所有用电器同时工作，总功率不得超过4.4 kWD．若电能表转盘在10 min内转过300转，则用电器的总功率为1 kW2．(2015·邵阳)小丽同学家电饭煲上的铭牌模糊不清，她想利用标有“3 000 revs/(kW·h)”字样的电能表测量电饭煲的功率．她断开家中的其他用电器，只将电饭煲接入电路，测得电能表在1 min内转了50圈，则电饭煲的功率是________W.命题点2额定功率与实际功率(2015·临沂)如图所示，将标有“12 V 6 W”的灯泡L1和“6 V 6 W”的灯泡L2并联后，接在6 V 的电源上(设灯丝电阻不变)，则（）A．两灯的实际功率之和等于12 WB．两灯的实际功率之和大于12 WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮点拨：灯泡L1和灯泡L2并联，利用并联电路的特点可知灯泡L1和灯泡L2两端的实际电压为6 V，故灯泡L1实际功率小于额定功率，小于6 W，灯泡L2实际功率等于额定功率为6 W，由此确定出电路中的总功率和两个灯泡的亮暗情况．灯泡亮暗由实际功率决定，与灯泡的额定功率无关．额定功率大的灯泡发光不一定亮，额定功率小的灯泡发光不一定暗．3．(多选)(2015·莱芜)把标有“6 V 6 W”的灯泡L1和“6 V 3 W”的灯泡L2串联后接在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设两灯泡电阻不变，则下列说法正确的是（）A．灯泡L1正常发光B．灯泡L2正常发光C．灯泡L1、L2的实际功率之比为1∶2D．灯泡L1、L2的实际功率之比为2∶14．(2015·哈尔滨)图乙是通过灯泡L的电流跟其两端电压关系的图像．现将L与阻值为10 Ω的电阻R连入图甲所示电路．闭合开关S，L的实际功率为1.8 W．则电源电压是________V，此时通过R的电流是________A.命题点3电能和电功率的简单计算(2015·黑河)小明家的浴室新安装了一台可供取暖和照明的新型家用电器——浴霸．该浴霸的部分数据如表所示，其简化电路图如图所示，图中L为照明灯，L1、L2是两盏红外线取暖灯．求：(小数点后保留两位小数)额定功率额定电压频率取暖照明(1)该浴霸照明灯正常工作时，通过照明灯的电流是多少？(2)断开开关S，闭合开关S1和S2，该浴霸取暖灯正常工作时，该电路的总电阻是多少？(3)当L、L1、L2都同时正常工作时，10 min内浴霸消耗的电能是多少？点拨：(1)从铭牌上可得照明灯的额定电压(220 V)和额定功率(60 W)，根据公式I额＝P额U额计算出通过照明灯的额定电流；(2)断开开关S，闭合开关S1和S2，两个浴霸取暖灯正常工作，利用公式R总＝U2P总计算出电路中的总电阻；(3)灯泡L、L1、L2同时正常工作时，总功率等于分功率之和，然后利用公式W＝Pt计算出10 min内浴霸消耗的总电能．5．(2015·德阳)有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示．闭合开关S，这时电流表的示数为0.4 A，则A、B两元件的电功率之比为（）A．4∶5 B．5∶4C．2∶3 D．1∶36．(2015·益阳)如图甲所示的电路中，电源两端的电压恒为6 V．闭合开关后，电流表A1的示数如图乙所示，电流表A2的示数为0.3 A．求：(1)灯泡L2消耗的功率；(2)灯泡L1的电阻．7．(2015·佛山)把标有“2.5 V 2 W”的两个小灯泡并联到2.5 V的电路中，两个小灯泡同时工作10 min.求：220V 50HzL1L2L300W 300W 60W(1)通过每盏灯的电流是多少？(2)两盏灯总功率是多少？它们同时工作10 min消耗的总电能是多少？命题点测量小灯泡的电功率测量小灯泡的电功率是中考考查的重点，在中考中往往从以下几个方面展开考查：(1)实验原理的考查；(2)连接实物图或画出电路图；(3)电流表、电压表的使用和读数；(4)连接电路时的注意事项；(5)电功率的计算；(6)滑动变阻器的选取；(7)电路故障的判断；(8)实验操作的考查；(9)实验中多次测量的目的：为了找出电功率与电压的关系及亮度规律；(10)实验数据和图像的分析、处理和评价；(11)特殊法测量小灯泡的电功率．(2015·河南)小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电压恒为 3 V，小灯泡上标有“2.5 V”的字样．(1)请用笔画线代替导线，将图中的实物电路连接完整．(2)闭合开关前，应将滑动变阻器的滑片移到最________(填“左”或“右”)端．闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数．若电路中仅有一处故障，这个故障可能是________．(3)排除故障后继续实验，小华进行了4次测量，并将有关数据及现象记录在表格中．在第1次实验中小灯泡不亮的原因是_______________________________________________.物理量次数电压U/V电流I/A实际电功率P/W小灯泡亮度1 0.5 0.12 0.06 不亮2 1.5 0.20 0.30 偏暗3 2.5 0.30 正常4 2.8 0.32 0.90 更亮(4)分析表中信息，可知小灯泡的额定功率为________W．实验得出的结论是小灯泡的实际电功率________，灯泡越亮．点拨：滑动变阻器“一上一下”串联在电路中，且滑到阻值最大位置处；电压表并联在小灯泡两端，使得电流从正接线柱流入负接线柱流出；闭合开关后，发现灯泡不亮，电流表有示数，说明电路中出现了短路，再结合电压表无示数确定出短路的位置．(5)小华在实验结束后与同学们讨论：①有同学认为“用上表中灯泡L 的3次电阻的平均值代表它的电阻更准确．”这种说法错误的原因是小华忽略了________对小灯泡电阻的影响．②有同学认为“把灯泡L 换成定值电阻，该实验可以用来研究导体中的电流与电压的关系．”你认为这种说法________(填“正确”或“错误”)．一、选择题1．(2014·云南)小红同学家的电冰箱正常工作时电流大约是1 A ，则它正常工作10 h 所消耗的电能是（ ） A ．2 200 J B ．1.32×105 J C ．7.92×105 J D ．7.92×106 J 2．(2015·济宁)小夏将n 个“3 V 0.3 W ”的小灯泡，按照甲、乙两种连接方式分别接入电压为U 的电路中(如图所示)，通过分别调节滑动变阻器R 1和R 2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（ ）A ．I 甲＝I 乙B ．I 甲＝1nI 乙 C ．P 甲＝nP 乙 D ．P 甲＝n 2P 乙3．(2015·岳阳)用两只电流表按图示实验电路探究“电功率与电流的关系”，下列说法不正确的是（ ）A ．小灯泡电功率的大小是通过灯泡两端的亮度来判断的B ．将小灯泡并联是为了控制灯泡两端电压相同C ．选用的两只小灯泡规格必须相同D ．将其中一只电流表移接到干路上也可以完成实验4．(2015·常德)甲、乙两个灯泡的铭牌分别是“PZ 220－25”“PZ 220－100”，关于这两个灯泡的描述正确的是（ ）A ．甲灯的灯丝粗，电阻大B ．甲灯的灯丝细，电阻大C ．乙灯的灯丝细，电阻小D ．乙灯的灯丝粗，电阻大5．(2015·巴中)灯泡L 1、L 2分别标有“10 V 10 W ”和“9 V 5.4 W ”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（ ）A ．10 VB ．9 VC ．15 VD ．19 V6．(2015·荆州)如图甲所示，额定电压为6 V 的灯泡L 与滑动变阻器R 串联接入电路，电源电压一定．滑动变阻器的滑片从最右端滑到最左端时，灯泡L 的I －U 图像如图乙所示，以下说法正确的是（ ）A．灯泡正常发光时的电流为0.5 AB．灯泡两端的电压为3 V时，它消耗的电功率为1.5 WC．灯泡正常发光时，滑动变阻器接入电路的阻值为3 ΩD．当滑动变阻器接入电路的阻值为2.5 Ω时，灯泡消耗的电功率为3.2 W，此时灯丝的阻值为5 Ω二、填空题7．(2015·永州)如图所示，小王家的电能表表盘上标有“600 r/(kW·h)”字样，他将电视机单独接在该电能表上正常工作30 min，电能表上的转盘转过60转，该电视机在这段时间内消耗的电能为________kW·h；小王家同时工作的用电器总功率不得超过________W.第7题图第8题图8．(2015·郴州)如图所示的电路，电源电压保持不变，R1的阻值为15 Ω，只闭合开关S，电流表的示数为0.2 A；再闭合开关S1，电流表的示数变为0.5 A，则此时电路的总功率为________W，R2的阻值是________Ω.9．(2015·娄底)家庭中使用的电灯、电冰箱等用电器的正常工作电压为________V；某小区居民在参加“地球一小时”活动中，自觉将总功率为2 000千瓦的用电器停止工作1小时，可节约用电________千瓦·时．10．(2015·黑龙江)甲、乙两灯的额定电压均为9 V，测得两灯电流与电压变化的关系图像如图所示，当把两灯并联在4 V电源上时，甲的电阻是________Ω，电路消耗的总功率为________W.三、实验探究题11．(2015·邵阳)小红同学在“测小灯泡额定功率”的实验中，电源电压为3 V，小灯泡的额定电压为2.5 V.(1)她在连接如图甲所示电路时，导线M的另一端应接在电压表________(填“3”或“15”)V接线柱上．(2)闭合开关前，应将滑动变阻器的滑片P移到________(填“a”或“b”)端．(3)在实验过程中，她根据实验数据绘制了如图乙所示的I－U图像，根据图像可知，当电流表示数如图丙所示时，小灯泡的电阻是________Ω.小灯泡的额定功率是________W.四、计算题12．(2015·滨州)在如图所示的电路中，电源电压保持不变，灯泡L2标有“24 V12 W”．开关S1闭合、S2断开时，电流表的示数为1 A，电压表的示数为12 V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响．求：(1)灯泡L1的额定功率；(2)在10 s内，灯泡正常L2正常发光时消耗的电能；(3)灯泡L2的电阻；(4)当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．一、选择题1．(2015·玉林)如图甲所示，R1的阻值是20 Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是（）A．0.45 W B．0.50 W C．0.80 W D．0.90 W2．(2015·南充)一只电阻两端的电压由3 V增大到4 V时，通过该电阻的电流增加了0.25 A，则该电阻消耗的电功率增加了（）A．0.25 W B．1.75 W C．0.75 W D．1 W3．(2015·重庆)电源电压为3 V保持不变，把标有“3 V 3 W”的灯L1和标有“3 V 1.5 W”的灯L2按如图的方式连接，开关S闭合后，下列说法中正确的是（）A．灯L1消耗的实际功率是3 WB．灯L2消耗的实际功率是1.5 WC．两灯消耗的总功率是1 WD．电压表的示数与电源电压之比是1∶2第3题图第4题图4．(2015·德阳)如图所示，电源电压为6 V，定值电阻R＝20 Ω，在S闭合的情况下，下列说法正确的是（）A．在a、b两点间接入一个合适的电压表时，电压表有明显示数B．不能在a、b两点间接入一个电流表C．在a、b两点间接入一个“3 V0.5 A”的小灯泡，小灯泡能正常发光D．在a、b两点间接入一个10 Ω的电阻，电路消耗的电功率为2 W5．(多选)(2015·天津)图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3 V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．R1的电阻为5 ΩB．滑动变阻器的最大电阻为10 ΩC．电路消耗的最大总功率为1.8 WD．电路消耗的最小总功率为1 W二、填空题6．(2015·营口)某市居民生活用电电价是每度电0.5元，小新家5月初和5月底电能表的示数如图所示，则小新家5月份电费为________元．小新家某用电器单独工作3 min，电能表转动6圈，则该用电器的实际功率为________W.第6题图第7题图7．(2015·威海)如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2 W；滑到b端时，电阻R1消耗的功率为0.8 W，此时电压表示数为4 V．则电源电压为________V，滑片在b端时电流表的示数为________A.8．(2015·镇江)如图1所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图2所示．已知定值电阻R0＝20 Ω.则电源电压U＝________V．图2中坐标值I1＝________A．当电流表示数I＝0.4 A时，R0与R消耗的电功率之比为________．三、实验探究题9．(2015·济南)海右中学到产品质量监督部门参加社会实践活动，碰到技术员正在处理一批假冒的“名牌”小灯泡．小明被安排用如图所示的器材检测这些小灯泡的质量是否合格．小明一看，检测器材跟平时在学校做实验用的器材差不多；再看那些小灯泡，做工明显粗糙，尽管标注得有点模糊，但依稀还能辨认出“2.5 V0.3 A”的字样．(1)如图已画出了小明连接检测小灯泡的实物电路的一部分，请用笔画线代替导线帮助小明完成该实物电路的连接．(2)小明连接好检测电路后，对其中一只小灯泡进行检测，得到了下表中的检测数据．电压/V0.5 1.0 1.5 2.0 2.5 2.7电流/A0.22 0.25 0.28 0.30 0.32 /亮度微亮→较亮→亮→很亮烧坏由这些数据可以看出：小灯泡在标注电压下工作时，通过它的实际电流比标注电流要________．(3)如果小灯泡生产厂家制作灯丝的原材料质量是合格的，则造成这一问题的根本原因是________．四、计算题10．(2015·苏州)有两只灯泡，A灯泡“6 V 6 W”、B灯泡“6 V 3 W”，A和B中电流随两端电压变化关系的图像如图甲所示．(1)将A、B并联接在6 V电源两端，求1 min内电路消耗的电能；(2)将A、B串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；(3)将A与一个滑动变阻器(50 Ω 2 A)串联接在6 V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A灯功率相等时，求滑动变阻器的功率．11．(2015·烟台)小明家买了一台全自动豆浆机，其部分技术参数如下表，豆浆机的核心部件是机头，它的中间部位是一个带动刀片旋转的电动机，用来将原料粉碎打浆，外部是一个环状加热管(电热丝)，用来对豆浆加热(如图甲是豆浆机的机械结构图)．制作豆浆的过程是加热－打浆－加热－打浆－加热，加热和打浆交替进行．图乙是该豆浆机做好一次豆浆的P－t图像，请根据以上信息解答下列问题：型号SYL－624额定电压220 V频率50 Hz电动机功率110 W加热功率 1 210 W容量 1 000 mL(1)豆浆机正常打浆时，通过电动机的电流是多少？(2)豆浆机正常加热时，加热管电阻丝的阻值是多少？(3)豆浆机做好一次豆浆，消耗的总电能是多少？第九单元 电功率与生活用电第18讲 电能与电功率考点解读考点1 1.电源 焦耳 千瓦时 3.6×106 2.消耗的电能 千瓦时(kW ·h ) 电压 电流 600 2 500考点2 1.快慢 瓦特 103 所消耗的电能 W t ＝UI 3.额定电压 额定功率 考点3 UI (1)保护电路 (2)小灯泡两端电压 通过小灯泡的电流 ＞ ＝ ＜各个击破例1 0.5 30题组训练 1.C 2.1 000例2 D题组训练 3.BC 4.6 0.6例3 (1)照明灯正常工作时，P 1＝P 额＝60 W ，U 1＝U 额＝220 V ，I 额＝P 额U 额＝60 W220 V≈0.27 A ；(2)取暖灯正常工作时，P 2＝P 3＝P 额＝300 W ，P 总＝P 2＋P 3＝300 W ＋300 W ＝600 W ，U ＝220 V ，所以电路的总电阻是R 总＝U 2P 总＝（220 V ）2600W ＝80.7 Ω；(3)L 、L 1和L 2正常工作时，P ＝P 1＋P 2＋P 3＝60 W ＋300 W ＋300 W ＝660 W ，由P ＝W t 变形可得，W ＝Pt ＝0.66 kW ×1060 h ＝0.11 kW ·h .题组训练 5.A6.(1)由图示电路图可知，两灯泡并联，电流表A 1测干路电流，电流表A 2测L 2支路电流；灯泡L 2消耗的功率：P 2＝UI 2＝6 V ×0.3 A ＝1.8 W ；(2)由图乙所示电流表可知，其量程为0～0.6 A ，分度值为0.02 A ，示数为0.5 A ，通过灯泡L 1的电流：I 1＝I －I 2＝0.5 A －0.3 A ＝0.2 A ，由I ＝U R 变形可得，灯泡L 1的电阻为R 1＝U I 1＝ 6 V0.2 A＝30 Ω.7.(1)由P ＝UI 可得，通过每盏灯的电流：I 额＝P 额U 额＝ 2 W2.5 V＝0.8 A ；(2)两盏灯的总功率：P 总＝2×P 额＝2×2 W＝4 W ，由公式P ＝Wt 可得，消耗的总电能：W ＝Pt ＝4 W×10×60 s＝2 400 J.实验突破例 (1)(2)左 灯泡短路 (3)滑动变阻器接入阻值太大，灯泡的实际功率太小 (4)0.75 越大拓展训练 (5)①温度 ②正确整合集训基础过关 1.D 2.C 3.C 4.B 5.C 6.D 7.0.1 2 200 8.1.5 10 9.220 2 00010.8 3.2 11.(1)3 (2)b (3)7.5 0.62512.(1)开关S 1闭合、S 2断开时，电路中只有L 1，灯泡L 1正常发光，则U 额1＝U ＝12 V ，I 额1＝I 1＝1 A ，则其额定电功率为P 额1＝U 额1I 额1＝12 V×1 A＝12 W ；(2)L 2正常发光时功率为12 W ，由公式P ＝W t 变形可得：W ＝P 额2t ＝12 W×10 s＝120 J ；(3)灯泡L 2的电阻R 2＝U 2额2P 额2＝（24 V ）212 W ＝48 Ω；(4)当开关S 1、S 2都闭合时，两灯泡并联，此时通过L 1的电流仍为1 A ，通过L 2的电流I 2＝U R 2＝12 V48Ω＝0.25 A ，所以电流表的示数为I ＝I 1＋I 2＝1 A ＋0.25 A ＝1.25 A ，L 2的实际功率P 2＝UI 2＝12 V×0.25 A＝3 W.能力提升 1.A 2.B 3.C 4.A 5.ABC 6.60 40 7.6 0.4 8.12 0.2 2∶19.(1)(2)大 (3)温度10.(1)A 、B 并联接在6 V 电源两端，都正常发光，由公式P ＝Wt 变形得1 min 内电路消耗的电能：W 总＝P 总t ＝(6 W ＋3 W )×60 s ＝540 J ；(2)A 、B 串联接在某电源两端，使B 灯恰好正常发光，所以电路中的电流为I A ＝I B ＝P B U B ＝3 W6 V ＝0.5 A ，由图像得此时U A ＝2 V ，所以R A ＝U A I A＝2V0.5 A ＝4 Ω(3)当A 与滑动变阻器串联接在6 V 电源两端时，两者电流相等，根据公式P ＝I 2R ，当R A ＝R 变时功率相等，由公式U ＝IR 可知U A ′＝U 变＝12×6 V ＝3 V ，由图像得I A ′＝0.7 A ，所以滑动变阻器的功率：P ＝P A ＝U A ′I A ′＝3 V ×0.7 A ＝2.1 W ．11.(1)由P ＝UI 可得，豆浆机正常打浆时的电流：I 1＝P 1U ＝110 W220 V ＝0.5 A ；(2)由P ＝U2R 可得，豆浆机正常加热时加热管电阻丝的电阻：R ＝U 2P 2＝（220 V ）21 210 W＝40 Ω；(3)由乙图可知：加热时间t 2＝9 min ＝540 s ，电动机工作时间t 1＝2 min ＝120 s ，加热消耗的电能：W 2＝P 2t 2＝1 210 W ×540 s ＝6.534×105J ，电动机工作消耗的电能：W 1＝P 1t 1＝110 W ×120 s ＝1.32×104J ，豆浆机正常工作做一次豆浆总共消耗的电能：W ＝W 1＋W 2 ＝1.32×104 J ＋6.534×105 J ＝6.666×105J .。
