SMT钢网张力测试作业指导书

SMT检验作业指导书一、引言SMT（Surface Mount Technology）是一种表面贴装技术，广泛应用于电子制造行业。

为了确保SMT生产线的质量和效率，进行SMT检验是非常重要的一环。

本文将详细介绍SMT检验的作业指导书，包括检验的目的、作业流程、检验项目和标准等内容。

二、检验目的SMT检验的目的是验证SMT生产线的质量和效率，确保产品符合规定的标准和要求。

通过检验，可以及时发现和纠正生产线中的问题，提高产品的质量和可靠性，减少不良品率，提高生产效率。

三、作业流程1. 准备工作：检验前，需要准备好所需的仪器设备、检验标准、样品和记录表格等。

2. 检验前的准备：检查仪器设备是否正常工作，校准仪器，准备好所需的检验标准和样品。

3. 检验过程：按照检验标准和流程进行检验，记录检验结果，及时发现问题并进行处理。

4. 检验后的处理：对检验结果进行分析和总结，制定改进措施，提高生产线的质量和效率。

四、检验项目和标准1. 外观检验：检查产品的外观是否完整、无损伤、无污染等。

- 外观标准：产品表面应平整光滑，无划痕、凹陷、氧化等缺陷。

2. 尺寸检验：检查产品的尺寸是否符合规定的标准。

- 尺寸标准：产品的长度、宽度、高度等尺寸应符合设计要求的公差范围。

3. 焊接质量检验：检查产品的焊接质量是否良好。

- 焊接标准：焊接点应牢固可靠，无焊接虚焊、焊接短路等质量问题。

4. 焊盘质量检验：检查产品的焊盘质量是否符合要求。

- 焊盘标准：焊盘应平整、无裂纹、无氧化等缺陷。

5. 电气性能检验：检查产品的电气性能是否符合要求。

- 电气性能标准：产品的电阻、电容、电感等参数应在规定的范围内。

6. 功能测试：检查产品的功能是否正常。

- 功能标准：产品应能正常工作，完成规定的功能和操作。

7. 可靠性测试：检查产品的可靠性是否达到要求。

- 可靠性标准：产品应经受住长时间的工作和环境变化的考验，无故障和损坏。

五、数据记录与分析在进行SMT检验时，需要及时记录检验结果和相关数据，并进行分析和总结。

文件名称 钢网张力测试作业指南
编号
页次 1 OF 1
版本
V1.0
文字说明
图片说明
作 业 说 明
1.钢网张力计部件图解如图一,二所示.
2.测量方法与步骤： (1)归零调整:将张力计轻放于调整板上,逆时针旋转刻度固定螺丝钉(如图一位置②),使归零旋转盘可转动,旋转归零旋转盘使指针指至零点位(如图
一位置⑤).
(2)测量:上线前将钢网水平放置,测试采用五点测试法，即将张力计分别放置于钢网钢片的四角及中心 测量(如图二红色标示位置),记录各点的张力值,检查钢网四角各的张力值需要≥35N
中心测量点因为在中间且有开孔位置 张力值需要≥32N 未使用的钢网各点都需要≥38N 如测量数值不在允许范围内则反馈给工程师处理. (3)测量结束后将张力计及时放回盒中,并盖好放回存放处.
注 意 事 項
1.拿取钢网张力计时必须紧握拿持座,严禁持取其他部位,且轻拿轻放.
2.保持张力计底部与钢网表面干净,无附着物.
3.注意保持钢网表面的平整度，不可有凹凸不平，变形，严重磨损现象
图一
图二
文件修改履历表
修订日期 版次 修订內容
修订者 2019.07.14 1.0 新制订
圖一
测试点取5个，四周各一个加中间，注意张力机摆在四周后，其边缘距离胶带或网至少5cm 。

①主轴护套 ②刻度固定螺丝钉 ④指针
③刻度归零旋转盘
⑦调整板
⑥拿持座 ⑤0 N/cm 点（零点位）
图三。

钢网张力计作业指导书一、引言钢网张力计是一种用于测量钢网张力的工具。

在钢网张力测试中，准确测量钢网的张力对于保证钢网的稳定性和正常工作至关重要。

本指导书旨在为用户提供钢网张力计的正确使用方法和注意事项，以确保测试结果的准确性和可靠性。

二、使用前的准备工作1. 确保钢网张力计是在稳定的环境下使用，避免受到外界条件的影响，例如风力或温度变化。

2. 检查钢网张力计是否完好无损，是否需要进行校准。

如有损坏或需要校准，请及时联系维修人员。

3. 确保测量区域干燥、清洁，并将杂物清理干净。

三、使用方法1. 将钢网张力计放置在测量区域的中心位置。

2. 调整钢网张力计的位置，确保其垂直于钢网的张力方向。

3. 将钢网张力计的夹具固定在钢网上，确保夹具与钢网紧密贴合。

4. 调整钢网张力计的示数，将其归零，确保测量准确。

5. 缓慢地开始施加力量，直到钢网达到预定的张力，同时观察钢网张力计的示数。

6. 保持施加的力量稳定，并记录示数。

四、注意事项1. 在测量过程中，应尽量避免外界干扰，确保测量结果的准确性。

2. 测量时，应避免使用过大或过小的力量，以免对钢网产生不必要的压力或拉力。

3. 钢网张力计应保持清洁，并按照说明书定期进行维护和校准。

4. 在操作过程中，应注意人身安全，避免受伤或其他意外事故的发生。

五、常见问题与解决方法1. 为什么测量结果不准确？答：可能是由于测量环境不稳定或仪器出现故障。

请重新进行测量，或联系维修人员进行检查和维修。

2. 如何进行钢网张力计的校准？答：校准前，请确认仪器是否需要校准，然后按照说明书进行校准操作。

如不清楚校准方法，请联系厂家或维修人员寻求帮助。

六、总结钢网张力计是一种重要的测试工具，在钢网安装和使用过程中起到了不可替代的作用。

正确使用钢网张力计，并遵守使用方法和注意事项，可以确保测试结果的准确性和可靠性，保证钢网的稳定性和正常工作。

在使用期间，注意仪器的维护和校准，及时处理可能出现的问题，以保证仪器的长期使用效果。

生效日期版 本2024.07.02
A
名称
备注
钢网张力测试计玻璃片治具
左手
右手
序号
版本
修订原因
修订人
编制：贺红胜
核准：批准：
高温手套
2.测量钢网的四角及中心数据(如左图所示）。

棉手套
指套
5.钢网印刷时刮刀压力固定值为：8KG(不得私自更改)。

六、修订记录
4.钢网使用次数规定：印刷五万片板之后需重新评估钢网能否使用。

3.钢网张力过小易引起少锡，偏移等印刷不良，张力太大会拉尖会缩短使用寿命等，所以检测钢网张力显得尤为重要。

接地手环
5.不合格的钢网严禁上线。

6.将钢网张力测试最小值数据填写于首件记录上。

五、工艺要求
防静电手套
1.370MMX470MM钢网测试标准：厚度：0.1MM 张力下限=25N/CM,上限=50N/CM。

1.钢网上线前需仔细检查钢网有无变形，破裂等问题。

裸手
2.钢网上线前测试钢网张力。

3.钢网下线后测试钢网张力。

4.钢网张力测试不合格需通知品质跟领班确认。

三、治具
口罩
四、作业内容
佩戴物定义
防护眼镜
文件编号页 次SOP-工D-0021
第1页, 共1页
一、图示：
二、工具
适用产品的名称及编号贴灯类数码管及彩屏产品(通用)工序名称
钢网测试作业指导书
作 业 指 导 书
将钢网(PCB 接触面)朝上平放测量钢网的四角及中心区域
张力测试
表单编号：QER-工T-003 REV.A。

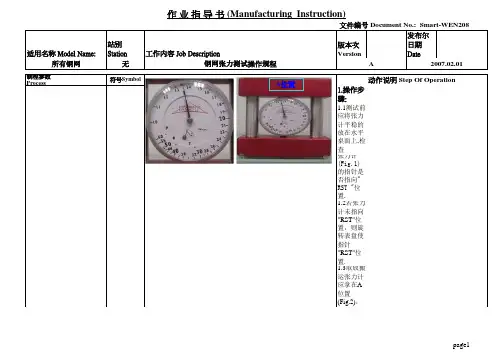

版本次 Version 发布尔日期 Date制程参数 Process Parameters 1.操作步骤:1.1测试前应将张力计平稳的放在水平桌面上,检查张力计(Fig.1)的指针是否指向" RST "位置.1.2若张力计未指向"RST"位置，则旋转表盘使指针指向"RST"位置.1.3取放搬运张力计应拿在A 位置(Fig.2)，1.4拿起张力计放在平放的待测钢网①位置(Fig.3)，此时张力计表盘上显示的数值即为此钢网的张力.1.钢网张力计 1.5所测钢网张力小于35或大于50N/cm2,且发现钢2.钢网Fig.1 Fig.2网有明显的凹凸不平或伤痕时，判定此钢网报废.1.6所测钢网张力大于35或小于50N/cm2时,此钢网可正常使用.1.7依次测试②,③,④,⑤四个位置张力.2.适用范围：所有SMT工厂使用的钢网.1.测试时要求保持钢网平整度.制程特性 Process Character 2.测试时需轻拿轻放，不可碰撞，不可随意旋转表盘.2.张力计不用时需放回盒子里.Fig.33.无标示: 表示本厂一般要求拟定 Issued By:______________审核 Checked By:______________核准 Aprroved By:_______________A 作 业 指 导 书 (Manufacturing Instruction)文件编号 Document No.: Smart-WEN208工作内容 Job Description适用名称 Model Name:站别 Station 2007.02.01使用设备/工具/仪器 Used Equipment/Jig./Instrument使用零件Used Parts符号Symbol数量Qty 数量Qty所有钢网无钢网张力测试操作规程1个Page: 1/1动作说明 Step Of Operation注意事项 Notice(1).(2).(3).1张(4).(5).(6).符号Symbol2.关键点: 表示品质设计要求的制程管制点1.重要点: 表示客人要求的管制点▲*变更记录 Change RecordA 位置12534。

钢网张力计作业指导书钢网张力计作业指导书一、引言本文档旨在提供钢网张力计操作指引，帮助操作员正确使用钢网张力计进行测试和测量任务。

本文档详细介绍了钢网张力计的结构、工作原理、操作步骤和注意事项等内容。

二、钢网张力计概述1.1 结构钢网张力计主要由下列部件组成：●张力计主体：包括支架、夹具和对夹缸等组件。

●压力传感器：用于测量钢网的张力。

●控制面板：提供操作界面，用于设置参数和监控数据。

●数据显示器：用于显示测量结果和相关数据。

1.2 工作原理钢网张力计工作原理如下：●将要测量的钢网夹在夹具上。

●通过对夹缸施加一定的力，使钢网产生张力。

●压力传感器感知到钢网的张力，并将数据传输给控制面板。

●控制面板根据传感器数据计算出钢网的张力，并将结果显示在数据显示器上。

三、操作步骤2.1 准备工作●确保钢网张力计已连接电源，并处于正常工作状态。

●检查夹具和对夹缸是否处于良好状态。

●将钢网正确夹在夹具上，并确保固定牢靠。

2.2 设置参数●打开控制面板，进入设置界面。

●根据实际需要，设置测量范围和采样频率等参数。

●保存按钮，确认参数设置完成。

2.3 进行测量●开始测量按钮，启动钢网张力计进行测量任务。

●控制面板会实时显示钢网的张力数值，数据显示器也会同步显示测量结果。

●根据实际需求，可以选择连续测量或单次测量模式。

2.4 结束测量●当测量任务完成时，停止测量按钮，停止钢网张力计的工作。

●将钢网从夹具上取下，并清理夹具和对夹缸等部件。

●关闭控制面板，断开钢网张力计的电源。

四、注意事项3.1 安全操作●在操作前，请确保已接受相关培训并了解操作规程。

●注意个人防护，佩戴适当的防护装备，如手套和护目镜等。

●在操作过程中，避免手指和其他身体部位接触夹具和对夹缸等部件。

3.2 设备保养●定期检查钢网张力计的各个部件是否正常运行，并及时进行维护。

●在不使用时，应将钢网张力计存放在干燥、清洁的环境中。

●避免将钢网张力计暴露在过高或过低的温度环境中。

1.目的：
规范钢网张力测试作业规范，确保SMT印刷质量，满足SMT生产要求；
2.范围：
公司所有钢网的张力测试
3.测试前检查：
测试前应将张力计平稳的放在归零校准玻璃的正
面，检查张力计的指针是否指向“RST”位置。

如
指针未正确指向“RST”位置，则用手逆时针扭动
刻度锁，直到刻度旋转盘可旋转，旋动刻度转盘直
到RST位对正指针，再顺时针扭动刻度锁紧刻度旋
转盘即可。

4.测试操作步骤：
①将张力计放在平放的待测钢网“1”位置，此时
张力计表盘上显示的数值即为此钢网的张力；
②将钢网非印刷面向上放水平，将张力计平稳放在
距外框边15-20cm处网面测张力，将所测张力值记
在《钢网张力测试记录表》上，依次测试“2”，“3”，
“4”，“5”四个位置的张力值；
③若测试过程中发现钢网张力已损耗到不可使用
（即钢网的张力值小于35N.m），则将钢网废弃，以
免在印刷的过程中影响产品的SMT加工品质。

5.使用注意事项：
①测试时要求保持钢网平整度；
②测试时需轻拿轻放，不可碰撞，不可随意旋转表
盘；
③张力计不用是需放回盒子里，取放张力计时只允许握紧底座，严禁持取其他部位；
④每次使用钢网前需使用张力计测试钢网张力，测试合格后方可进行生产。

6.相关表单：
《钢网张力测试记录表》LD-QR-ZZ-47。

1.目的规范张力计的正2.适用范围3.使用设备/工具/4.2.操作步骤NO.123456依次测试②,③,④,⑤四个位置的张力。

若测试中发现钢网张力已损耗到不可使用，则将钢网废弃。

以免在印刷的过程中影响产品的SMT加工品质。

版本/版次A/1页码第3页 共3页钢网张力测试操作规程将张力计放在平放的待测钢网①中心点位置(图2)，此时张力计表盘上显示的数值即为此钢网的张力。

测试前一定要将张力计校正合格。

将钢网非印刷面向上放水平。

将张力计平稳放在距外框边15-20cm处网面测张力。

所测钢网张力小于35N/cm或大于50N/cm且发现钢网有明显的凹凸不平或伤痕时，判定此钢网报废(图4)。

所测钢网张力35≤F≤50N/cm时,此 钢网可正常使用。

(图3)指针所指向的读数是现时钢网上的实际张力（牛顿读数）。

取五点测量。

作业内容备注测试前应将张力计平稳的放在归零调试玻璃的正面,检查张力计的指针是否指向为0 N/cm点（零点）位置。

(图1)归零方法：用手逆时针扭动刻度锁，直到刻度旋转盘可旋转，旋转刻度转盘直到0 N/cm点位对正指针，再顺时针扭动刻度锁能锁紧刻度旋转盘即可若张力计未指向0 N/cm点位置，则旋转表盘使指针指向 0 N/cm点位置。

（不要太大力）对零位时长针不一定和水平线成90度，偏左偏右正常。

玻璃标签不要撕毁，以便分出正反面。

4.程序内容4.1.张力计部件图解（如右图）1为刻度固定螺丝钉 2为刻度归零调整圆盘3为0 N/cm点（零点） 4为拿持座5为玻璃片治具 6为测试时与钢网的接触面图示版本/版次页码所有钢网张力的测试。

张力计，玻璃片治具，钢网钢网张力测试操作规程图1：张力计放在玻璃上调零。

图2：测试钢网张力（5点测试）。

图1图2图3图415423图3：张力计放在钢网上测试。

图4：钢网显示张力数值小于35。

4.3.测试频度在每次钢网使用 4.4.测量单位测量钢网张力必 4.5.注意事项（1）测试时要求保（2）非专业人员不（3）测试时需轻拿（4）拿取张力计时（5）测试完张力计（6）测试完需填写5.相关文件《钢网管理规范》6.相关记录钢网张力测试记。
