钢网张力计操作规程

表面钢网张力计安全操作及保养规程表面钢网张力计是一种用来测量钢丝网绳张力的仪器，广泛应用于建筑、公路等领域。

正确的操作和维护不仅可以延长仪器的寿命，还可以保证测试结果的准确性。

本文将详细介绍表面钢网张力计的安全操作和保养规程。

安全操作规程1. 确认仪器完好无损在使用表面钢网张力计之前，应首先确认仪器是否完好无损。

检查仪器的机身、读数刻度、拉力传感器等配件是否有磨损、变形，同时检查附件是否齐全。

严重损坏的仪器应立即停止使用，并送至维修站进行维修。

2. 安装网绳将待测试的钢丝网绳垂直挂在支撑架上，确保绳索在张力计上的摆动角度不超过3度。

注意：不要将支撑架或挂绳的结构体作为额外负荷施加在张力计上。

3. 测量过程将张力计夹在钢丝网绳上，注意张力计与绳索之间的间隙，不应大于1毫米。

使用读数器读取张力计的读数。

测量过程中要注意使用手柄平衡测试仪的重量，保证测试结果的准确性。

4. 记录和保存数据测试完成后，将测试数据记录在测试报告上，并保存好测试数据、测试报告、仪器操作手册等相关资料。

保养规程1. 清洁使用后的仪器应及时清洁，特别是传感器部位，防止灰尘和水分对仪器造成影响。

使用清洁剂或棉球清洁仪器表面，注意不要强制擦拭仪器表面，以免刮伤表面。

2. 防护使用表面钢网张力计过程中应当避免剧烈的冲击和颠簸，防止仪器受到损坏。

使用后应通过搬运器具安全收纳仪器。

3. 维护在长期、重负荷下使用后，仪器表面钢网张力计需要定期维护和检修。

应当将仪器送至厂家或专业维修站进行检查和维修操作。

总结表面钢网张力计是现代化建设领域的重要工具，在保证安全操作的基础上，使用前请务必认真参阅操作手册并按照规程进行操作。

同时，在日常使用中要注意定期保养和检修，以确保仪器的准确性和工作寿命。

钢网张力计作业指导书一、引言钢网张力计是一种用于测量钢网张力的工具。

在钢网张力测试中，准确测量钢网的张力对于保证钢网的稳定性和正常工作至关重要。

本指导书旨在为用户提供钢网张力计的正确使用方法和注意事项，以确保测试结果的准确性和可靠性。

二、使用前的准备工作1. 确保钢网张力计是在稳定的环境下使用，避免受到外界条件的影响，例如风力或温度变化。

2. 检查钢网张力计是否完好无损，是否需要进行校准。

如有损坏或需要校准，请及时联系维修人员。

3. 确保测量区域干燥、清洁，并将杂物清理干净。

三、使用方法1. 将钢网张力计放置在测量区域的中心位置。

2. 调整钢网张力计的位置，确保其垂直于钢网的张力方向。

3. 将钢网张力计的夹具固定在钢网上，确保夹具与钢网紧密贴合。

4. 调整钢网张力计的示数，将其归零，确保测量准确。

5. 缓慢地开始施加力量，直到钢网达到预定的张力，同时观察钢网张力计的示数。

6. 保持施加的力量稳定，并记录示数。

四、注意事项1. 在测量过程中，应尽量避免外界干扰，确保测量结果的准确性。

2. 测量时，应避免使用过大或过小的力量，以免对钢网产生不必要的压力或拉力。

3. 钢网张力计应保持清洁，并按照说明书定期进行维护和校准。

4. 在操作过程中，应注意人身安全，避免受伤或其他意外事故的发生。

五、常见问题与解决方法1. 为什么测量结果不准确？答：可能是由于测量环境不稳定或仪器出现故障。

请重新进行测量，或联系维修人员进行检查和维修。

2. 如何进行钢网张力计的校准？答：校准前，请确认仪器是否需要校准，然后按照说明书进行校准操作。

如不清楚校准方法，请联系厂家或维修人员寻求帮助。

六、总结钢网张力计是一种重要的测试工具，在钢网安装和使用过程中起到了不可替代的作用。

正确使用钢网张力计，并遵守使用方法和注意事项，可以确保测试结果的准确性和可靠性，保证钢网的稳定性和正常工作。

在使用期间，注意仪器的维护和校准，及时处理可能出现的问题，以保证仪器的长期使用效果。

钢网张力计作业指导书钢网张力计作业指导书一、引言本文档旨在提供钢网张力计操作指引，帮助操作员正确使用钢网张力计进行测试和测量任务。

本文档详细介绍了钢网张力计的结构、工作原理、操作步骤和注意事项等内容。

二、钢网张力计概述1.1 结构钢网张力计主要由下列部件组成：●张力计主体：包括支架、夹具和对夹缸等组件。

●压力传感器：用于测量钢网的张力。

●控制面板：提供操作界面，用于设置参数和监控数据。

●数据显示器：用于显示测量结果和相关数据。

1.2 工作原理钢网张力计工作原理如下：●将要测量的钢网夹在夹具上。

●通过对夹缸施加一定的力，使钢网产生张力。

●压力传感器感知到钢网的张力，并将数据传输给控制面板。

●控制面板根据传感器数据计算出钢网的张力，并将结果显示在数据显示器上。

三、操作步骤2.1 准备工作●确保钢网张力计已连接电源，并处于正常工作状态。

●检查夹具和对夹缸是否处于良好状态。

●将钢网正确夹在夹具上，并确保固定牢靠。

2.2 设置参数●打开控制面板，进入设置界面。

●根据实际需要，设置测量范围和采样频率等参数。

●保存按钮，确认参数设置完成。

2.3 进行测量●开始测量按钮，启动钢网张力计进行测量任务。

●控制面板会实时显示钢网的张力数值，数据显示器也会同步显示测量结果。

●根据实际需求，可以选择连续测量或单次测量模式。

2.4 结束测量●当测量任务完成时，停止测量按钮，停止钢网张力计的工作。

●将钢网从夹具上取下，并清理夹具和对夹缸等部件。

●关闭控制面板，断开钢网张力计的电源。

四、注意事项3.1 安全操作●在操作前，请确保已接受相关培训并了解操作规程。

●注意个人防护，佩戴适当的防护装备，如手套和护目镜等。

●在操作过程中，避免手指和其他身体部位接触夹具和对夹缸等部件。

3.2 设备保养●定期检查钢网张力计的各个部件是否正常运行，并及时进行维护。

●在不使用时，应将钢网张力计存放在干燥、清洁的环境中。

●避免将钢网张力计暴露在过高或过低的温度环境中。

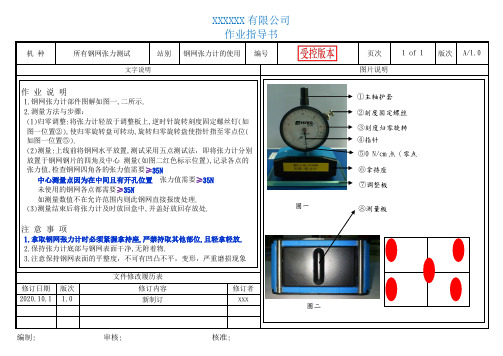

机种所有钢网张力测试站别钢网张力计的使用编号页次 1 of 1 版次A/1.0 文字说明图片说明
作业说明
1.钢网张力计部件图解如图一,二所示.
2.测量方法与步骤：
(1)归零调整:将张力计轻放于调整板上,逆时针旋转刻度固定螺丝钉(如
图一位置②),使归零旋转盘可转动,旋转归零旋转盘使指针指至零点位(
如图一位置⑤).
(2)测量:上线前将钢网水平放置,测试采用五点测试法，即将张力计分别
放置于钢网钢片的四角及中心测量(如图二红色标示位置),记录各点的
张力值,检查钢网四角各的张力值需要≥35N
中心测量点因为在中间且有开孔位置张力值需要≥35N
未使用的钢网各点都需要≥35N
如测量数值不在允许范围内则此钢网直接报废处理.
(3)测量结束后将张力计及时放回盒中,并盖好放回存放处.
注意事项
1.拿取钢网张力计时必须紧握拿持座,严禁持取其他部位,且轻拿轻放.
2.保持张力计底部与钢网表面干净,无附着物.
3.注意保持钢网表面的平整度，不可有凹凸不平，变形，严重磨损现象
文件修改履历表
修订日期版次修订内容修订者2020.10.1 1.0 新制订xxx 圖一
圖二
①主轴护套
②刻度固定螺丝
④指针
③刻度归零旋转
⑦调整板
⑥拿持座
⑤0 N/cm点（零点
⑧测量板。

钢网张力计操作方法钢网张力计是一种用于测量钢网张力的工具。

它通常由一个机械结构和一个测力传感器组成。

操作钢网张力计需要一些基本的步骤和技巧。

在下面的回答中，我将介绍如何正确使用钢网张力计。

第一步是准备工作。

在使用钢网张力计之前，需要确认它的完整性和准确性。

检查测力传感器是否完好无损，以及是否经过校准。

同时，检查所有的连接件是否紧固，以保证仪器的正常工作。

第二步是选择合适的工作位置。

钢网张力计通常需要安装到测量物体的两个固定点之间。

确保选择的位置具有足够的空间和支撑力。

同时，还应该确保位置相对稳定，避免测量过程中的抖动和干扰。

第三步是安装钢网张力计。

首先，将测力传感器的两个固定点与钢网的两个固定点相连接。

这些固定点通常是螺栓或夹具。

在连接过程中，应确保固定点与测力传感器之间的接触紧密，以便准确传递张力信号。

第四步是进行设置。

根据实际需要，设置测力传感器的量程和单位。

量程是指测力传感器所能测量的最大张力值。

单位则表示测量结果所使用的公制或英制单位。

确保设置正确，以得到准确的测量结果。

第五步是进行测量。

在开始测量之前，应注意以下几点。

首先，确保测力传感器和钢网之间没有杂物或障碍物。

其次，将测力传感器与测力计连接，以实时显示测量结果。

最后，确认测量链条或绳索没有扭结或损坏，以确保测量的准确性和安全性。

开始测量之后，应以稳定的速度进行。

过快或过慢的拉伸都可能导致张力计的不准确。

在拉伸的过程中，应切勿用力过猛或使用反复拉伸的方式，以免损坏测力传感器。

应以均匀的力量拉伸钢网，并确保拉伸方向与钢网的方向一致。

当达到预设的张力值时，需要停止拉伸。

此时，应记录下测力传感器上的测量结果，并对其进行分析和比较。

如果测量结果与预期值相差较大，可能需要重新校准测力传感器，或检查钢网固定点的连接情况。

完成测量之后，需要将钢网张力计进行适当的清理和存储。

清理应注意避免测力传感器受到水、油或其他腐蚀性物质的污染。

储存时，应将钢网张力计存放在干燥、阴凉的地方，避免阳光直射和高温环境。

张力计出厂前已经校正零位，用户不用自行调整，拉网的张力用N/cm,用N/cm，即表示网纱在每厘米宽度有多大的张力（通常用N-牛顿或是Kg-公斤来表示，所以牛顿显示张力计才是有实际意义的张力计；读数显示方法：本张力计读数一，特点：AIGU钢网张力计适用于各种类型丝网版张力的测试，指针式指示张力（单位：牛顿）无需任何电源。

AIGU张力计可随意检测位紧网布任意位置上的张力，该张力计一般测试网版的径向和纬向张力，使望板达到径纬线方向一致。

不论是新绷制的网版还是重复利用的网版，AIGU张力计均可提供可靠的张力测试数据。

AIGU张力计是精密测量仪器，要想长久获得良好的测量效果，需要在无尘、干燥的环境中保管。

测量条上的灰尘和污物会造成测量的不准确。

二，技术参数：测量原理：用精密机械的方法测量网版上张力器。

显示误差：满刻度精确度误差为5%单位：牛顿/厘米（N/cm）测量范围：7~50N/cm.偏差：〈±5%分度点：15N/cm量程档位：7/15/30/40/50N/cm环境温度：22℃±2净重：500g毛重：约1KG净尺寸：108*76*44mm装盒尺寸：229*200*76mm备件：标准校正玻璃注意：防震，使用完毕后要侧放钢网张力计使用说明如下:1.首先将机器放于平整标本玻璃上,用手施力(向下方向),使其指针规零，这样规零方能去测被测产品其值是正确的，否则被测数值是错误的。

2.张力的意思：表示万能感纱在每厘米宽度有多大的拉力。

（通常用N牛顿或kg公斤表示，1公斤=9.8牛顿）所以牛顿显示张力计才是有实际意义的张力计。

测量范围：7-50N/CM，公差＜5℅使用方法：1.将张力计放置到归零玻璃片(校正块)上，检查张力计指针是否归零，非归零时调节旋钮直至指针归零.2.在钢网框两侧垫上垫子使钢网悬空，将归零后的张力计分别放置于钢网四个角及中间各一点，检查钢网张力测试结果，并将这五个点的测试结果记录在〈SMT 钢网使用登记表〉上存档备查.3.测试频率：新批量投产时，钢网每次取出领用前必须进行张力测试，其张力标准在40牛顿以上，客户有特殊要求时依客户要求执行.注意事项:4.1张力测试时，钢网必须悬空.4.2张力计在使用前必须先归零.。

1.目的规范张力计的正2.适用范围3.使用设备/工具/4.2.操作步骤NO.123456依次测试②,③,④,⑤四个位置的张力。

若测试中发现钢网张力已损耗到不可使用，则将钢网废弃。

以免在印刷的过程中影响产品的SMT加工品质。

版本/版次A/1页码第3页 共3页钢网张力测试操作规程将张力计放在平放的待测钢网①中心点位置(图2)，此时张力计表盘上显示的数值即为此钢网的张力。

测试前一定要将张力计校正合格。

将钢网非印刷面向上放水平。

将张力计平稳放在距外框边15-20cm处网面测张力。

所测钢网张力小于35N/cm或大于50N/cm且发现钢网有明显的凹凸不平或伤痕时，判定此钢网报废(图4)。

所测钢网张力35≤F≤50N/cm时,此 钢网可正常使用。

(图3)指针所指向的读数是现时钢网上的实际张力（牛顿读数）。

取五点测量。

作业内容备注测试前应将张力计平稳的放在归零调试玻璃的正面,检查张力计的指针是否指向为0 N/cm点（零点）位置。

(图1)归零方法：用手逆时针扭动刻度锁，直到刻度旋转盘可旋转，旋转刻度转盘直到0 N/cm点位对正指针，再顺时针扭动刻度锁能锁紧刻度旋转盘即可若张力计未指向0 N/cm点位置，则旋转表盘使指针指向 0 N/cm点位置。

（不要太大力）对零位时长针不一定和水平线成90度，偏左偏右正常。

玻璃标签不要撕毁，以便分出正反面。

4.程序内容4.1.张力计部件图解（如右图）1为刻度固定螺丝钉 2为刻度归零调整圆盘3为0 N/cm点（零点） 4为拿持座5为玻璃片治具 6为测试时与钢网的接触面图示版本/版次页码所有钢网张力的测试。

张力计，玻璃片治具，钢网钢网张力测试操作规程图1：张力计放在玻璃上调零。

图2：测试钢网张力（5点测试）。

图1图2图3图415423图3：张力计放在钢网上测试。

图4：钢网显示张力数值小于35。

4.3.测试频度在每次钢网使用 4.4.测量单位测量钢网张力必 4.5.注意事项（1）测试时要求保（2）非专业人员不（3）测试时需轻拿（4）拿取张力计时（5）测试完张力计（6）测试完需填写5.相关文件《钢网管理规范》6.相关记录钢网张力测试记。

1.取钢网2.测试前3.调零4.张力测试5.同步测试6.记录钢网张力7.收回张力计15263748版本版本031425审核核准深圳市经纬星辉科技有限公司作业指导书 Production Working Instruction作业名称钢网张力计作业指导书型号牛顿显示网版张力计工时(秒)作业标准↓↓↓↓↓↓序号页次：1/1签名黄家健日期2016/07/272016/07/27首次發行静电环日期更改內容日期更改內容制作张力计静电手套序号工具名称工具名称次使用时必须要定时检查钢网表面是否变形,破损不良则做报废处理停止使用。

【1KG=9.8N】）7.测试结束后，把张力计及归零调试玻璃放回盒子里，扣好扣子，放到指定位置，避免导致跌落或者丢失35N/CM～50N/CM之间且中间点张力在30N/CM～50N/CM之间则为合格钢网，可以生产。

钢网四个角及钢网中心点.如图所示.四角选点位置与钢网边框的距离为6.测出张力后，记录好钢网张力记录表，保证产品品质。

10CM.A=B=10CM.其它三点的标准一样. （若张力不在此范围中则为不良钢网，应通知工程、品保人员进行评估,若不影响品质则限次使用，在限 中心点位置为钢网中间点.（第一圈数值忽略），读数值为：36+初始读数（初始读数为指针旋转到第二圈后36之后的读数即为初）始读数）。

操作人员必须准备好一块水平板平放于工作台面上，以减小测量误差。

（测试前一定要将张 力计校正合格)5.当测完第一个角的张力后，继续依次按以上步骤测量其他测试点的读数；四角的张力同时都在钢网张力测点:（张力计出厂前供应商已经校正零位，不可自行调整）4.将待用钢网反向平放于平板上，将张力计正立轻放于钢网左角上（朝水平方向放置），此时可以看到 指针已旋转两圈，当指针停止在一刻度时才开始读数:（具体读数必须从开始旋转到第二圈开始读数点）位置。

（对零位时长针不一定和水平线成90度，偏左偏右正常。

玻璃标签不要撕毁，以便分出正 4、在每次钢网使用完毕之后必须对其进行一次测量，以检查生产过后是否反面）符合要求。

编制部门：SMT车间文件编号：FT-SMT-MI-008 版本：01
文件名称：钢网张力计使用指导发行日期：2015-10-18
1.目的
规范张力计的正确使用，确保钢网张力验证的准确性。

2.范围
适用于**电子股份有限公司的钢网张力测试。

2.职责
工程师负责制订和修改本文件的操作规程，操作人员必须按规定的程序进行操作。

4. 程序
4.1.张力计部件说明（图一）：
1，刻度盘固定螺丝钉
2，刻度归零调整圆盘
3，刻度零点
4，拿持基座
5，归零玻璃片
4.2 测量方法
4.2.1 张力计归零：将钢网张力计从盒中取出，置于玻璃片治具上，逆时针旋转刻度固定螺丝钉，使归零圆可转动，旋转归零圆盘至零点并确认。

4.2.2 将钢网放置于大理石平台上（钢网底面朝上）,并将张力计分别置于钢网5个测试
位置（如图二红色标识）测量张力，检查测试结果是否符合要求（备注：张力范
围 35N-50N）,若测试数据不合格标准则反馈给工程师，记录各张力于钢网记录
使用表中（表格编号：FT-SMT-WJ-010-3）。

4.2.3 张力测试完毕，将张力计放回盒中。

4.3 注意事项：
4.3.1 拿去张力计必须握紧拿持座，严禁持取其它部位，要轻拿轻放。

4.3.2 每次使用钢网前需使用张力计测试钢网张力。

4.3.3 每次使用张力前，先将张力计刻度归零。

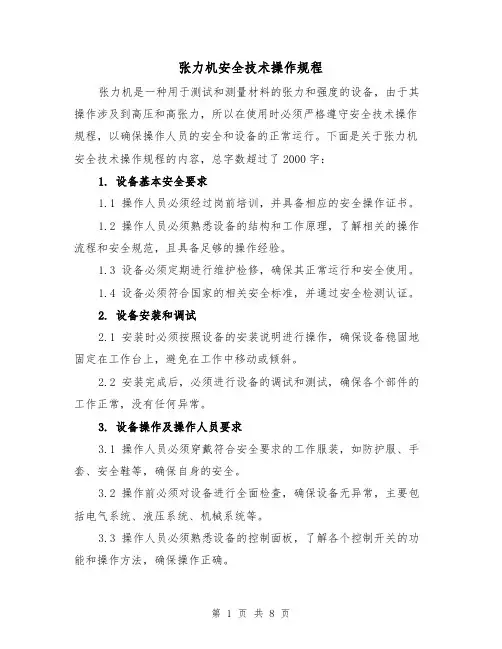

张力机安全技术操作规程张力机是一种用于测试和测量材料的张力和强度的设备，由于其操作涉及到高压和高张力，所以在使用时必须严格遵守安全技术操作规程，以确保操作人员的安全和设备的正常运行。

下面是关于张力机安全技术操作规程的内容，总字数超过了2000字：1. 设备基本安全要求1.1 操作人员必须经过岗前培训，并具备相应的安全操作证书。

1.2 操作人员必须熟悉设备的结构和工作原理，了解相关的操作流程和安全规范，且具备足够的操作经验。

1.3 设备必须定期进行维护检修，确保其正常运行和安全使用。

1.4 设备必须符合国家的相关安全标准，并通过安全检测认证。

2. 设备安装和调试2.1 安装时必须按照设备的安装说明进行操作，确保设备稳固地固定在工作台上，避免在工作中移动或倾斜。

2.2 安装完成后，必须进行设备的调试和测试，确保各个部件的工作正常，没有任何异常。

3. 设备操作及操作人员要求3.1 操作人员必须穿戴符合安全要求的工作服装，如防护服、手套、安全鞋等，确保自身的安全。

3.2 操作前必须对设备进行全面检查，确保设备无异常，主要包括电气系统、液压系统、机械系统等。

3.3 操作人员必须熟悉设备的控制面板，了解各个控制开关的功能和操作方法，确保操作正确。

3.4 操作人员必须按照操作规程进行操作，严禁超负荷试验、使用不符合要求的夹具或工具。

3.5 操作人员在操作过程中应保持冷静，集中注意力，避免分心操作或疏忽大意。

4. 设备维护和保养4.1 设备维护和保养必须按照设备的维护手册进行操作，进行定期保养和检修，保证设备的正常运行。

4.2 定期对设备进行润滑、清洁、调整等保养工作，确保设备的各个部件在正常状态下工作，并具备足够的使用寿命。

4.3 定期进行设备的安全检测，确保所有安全装置正常运行，并及时修复和更换损坏的部件。

4.4 设备的电气系统必须定期进行绝缘检测，以确保安全操作。

5. 设备故障处理5.1 在设备故障出现时，操作人员必须立即停止操作，并按照设备的故障处理指南进行检修。
