钢网张力测试操作规程

表面钢网张力计安全操作及保养规程表面钢网张力计是一种用来测量钢丝网绳张力的仪器，广泛应用于建筑、公路等领域。

正确的操作和维护不仅可以延长仪器的寿命，还可以保证测试结果的准确性。

本文将详细介绍表面钢网张力计的安全操作和保养规程。

安全操作规程1. 确认仪器完好无损在使用表面钢网张力计之前，应首先确认仪器是否完好无损。

检查仪器的机身、读数刻度、拉力传感器等配件是否有磨损、变形，同时检查附件是否齐全。

严重损坏的仪器应立即停止使用，并送至维修站进行维修。

2. 安装网绳将待测试的钢丝网绳垂直挂在支撑架上，确保绳索在张力计上的摆动角度不超过3度。

注意：不要将支撑架或挂绳的结构体作为额外负荷施加在张力计上。

3. 测量过程将张力计夹在钢丝网绳上，注意张力计与绳索之间的间隙，不应大于1毫米。

使用读数器读取张力计的读数。

测量过程中要注意使用手柄平衡测试仪的重量，保证测试结果的准确性。

4. 记录和保存数据测试完成后，将测试数据记录在测试报告上，并保存好测试数据、测试报告、仪器操作手册等相关资料。

保养规程1. 清洁使用后的仪器应及时清洁，特别是传感器部位，防止灰尘和水分对仪器造成影响。

使用清洁剂或棉球清洁仪器表面，注意不要强制擦拭仪器表面，以免刮伤表面。

2. 防护使用表面钢网张力计过程中应当避免剧烈的冲击和颠簸，防止仪器受到损坏。

使用后应通过搬运器具安全收纳仪器。

3. 维护在长期、重负荷下使用后，仪器表面钢网张力计需要定期维护和检修。

应当将仪器送至厂家或专业维修站进行检查和维修操作。

总结表面钢网张力计是现代化建设领域的重要工具，在保证安全操作的基础上，使用前请务必认真参阅操作手册并按照规程进行操作。

同时，在日常使用中要注意定期保养和检修，以确保仪器的准确性和工作寿命。

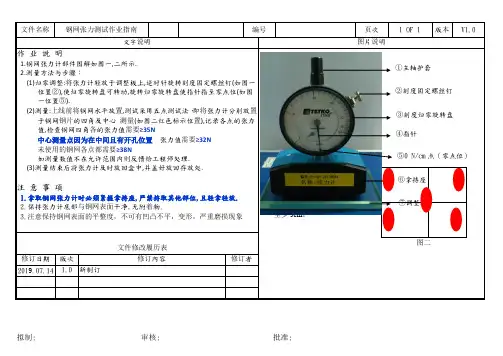

文件名称 钢网张力测试作业指南
编号
页次 1 OF 1
版本
V1.0
文字说明
图片说明
作 业 说 明
1.钢网张力计部件图解如图一,二所示.
2.测量方法与步骤： (1)归零调整:将张力计轻放于调整板上,逆时针旋转刻度固定螺丝钉(如图一位置②),使归零旋转盘可转动,旋转归零旋转盘使指针指至零点位(如图
一位置⑤).
(2)测量:上线前将钢网水平放置,测试采用五点测试法，即将张力计分别放置于钢网钢片的四角及中心 测量(如图二红色标示位置),记录各点的张力值,检查钢网四角各的张力值需要≥35N
中心测量点因为在中间且有开孔位置 张力值需要≥32N 未使用的钢网各点都需要≥38N 如测量数值不在允许范围内则反馈给工程师处理. (3)测量结束后将张力计及时放回盒中,并盖好放回存放处.
注 意 事 項
1.拿取钢网张力计时必须紧握拿持座,严禁持取其他部位,且轻拿轻放.
2.保持张力计底部与钢网表面干净,无附着物.
3.注意保持钢网表面的平整度，不可有凹凸不平，变形，严重磨损现象
图一
图二
文件修改履历表
修订日期 版次 修订內容
修订者 2019.07.14 1.0 新制订
圖一
测试点取5个，四周各一个加中间，注意张力机摆在四周后，其边缘距离胶带或网至少5cm 。

①主轴护套 ②刻度固定螺丝钉 ④指针
③刻度归零旋转盘
⑦调整板
⑥拿持座 ⑤0 N/cm 点（零点位）
图三。

钢网张力计作业指导书一、引言钢网张力计是一种用于测量钢网张力的工具。

在钢网张力测试中，准确测量钢网的张力对于保证钢网的稳定性和正常工作至关重要。

本指导书旨在为用户提供钢网张力计的正确使用方法和注意事项，以确保测试结果的准确性和可靠性。

二、使用前的准备工作1. 确保钢网张力计是在稳定的环境下使用，避免受到外界条件的影响，例如风力或温度变化。

2. 检查钢网张力计是否完好无损，是否需要进行校准。

如有损坏或需要校准，请及时联系维修人员。

3. 确保测量区域干燥、清洁，并将杂物清理干净。

三、使用方法1. 将钢网张力计放置在测量区域的中心位置。

2. 调整钢网张力计的位置，确保其垂直于钢网的张力方向。

3. 将钢网张力计的夹具固定在钢网上，确保夹具与钢网紧密贴合。

4. 调整钢网张力计的示数，将其归零，确保测量准确。

5. 缓慢地开始施加力量，直到钢网达到预定的张力，同时观察钢网张力计的示数。

6. 保持施加的力量稳定，并记录示数。

四、注意事项1. 在测量过程中，应尽量避免外界干扰，确保测量结果的准确性。

2. 测量时，应避免使用过大或过小的力量，以免对钢网产生不必要的压力或拉力。

3. 钢网张力计应保持清洁，并按照说明书定期进行维护和校准。

4. 在操作过程中，应注意人身安全，避免受伤或其他意外事故的发生。

五、常见问题与解决方法1. 为什么测量结果不准确？答：可能是由于测量环境不稳定或仪器出现故障。

请重新进行测量，或联系维修人员进行检查和维修。

2. 如何进行钢网张力计的校准？答：校准前，请确认仪器是否需要校准，然后按照说明书进行校准操作。

如不清楚校准方法，请联系厂家或维修人员寻求帮助。

六、总结钢网张力计是一种重要的测试工具，在钢网安装和使用过程中起到了不可替代的作用。

正确使用钢网张力计，并遵守使用方法和注意事项，可以确保测试结果的准确性和可靠性，保证钢网的稳定性和正常工作。

在使用期间，注意仪器的维护和校准，及时处理可能出现的问题，以保证仪器的长期使用效果。

生效日期版 本2024.07.02
A
名称
备注
钢网张力测试计玻璃片治具
左手
右手
序号
版本
修订原因
修订人
编制：贺红胜
核准：批准：
高温手套
2.测量钢网的四角及中心数据(如左图所示）。

棉手套
指套
5.钢网印刷时刮刀压力固定值为：8KG(不得私自更改)。

六、修订记录
4.钢网使用次数规定：印刷五万片板之后需重新评估钢网能否使用。

3.钢网张力过小易引起少锡，偏移等印刷不良，张力太大会拉尖会缩短使用寿命等，所以检测钢网张力显得尤为重要。

接地手环
5.不合格的钢网严禁上线。

6.将钢网张力测试最小值数据填写于首件记录上。

五、工艺要求
防静电手套
1.370MMX470MM钢网测试标准：厚度：0.1MM 张力下限=25N/CM,上限=50N/CM。

1.钢网上线前需仔细检查钢网有无变形，破裂等问题。

裸手
2.钢网上线前测试钢网张力。

3.钢网下线后测试钢网张力。

4.钢网张力测试不合格需通知品质跟领班确认。

三、治具
口罩
四、作业内容
佩戴物定义
防护眼镜
文件编号页 次SOP-工D-0021
第1页, 共1页
一、图示：
二、工具
适用产品的名称及编号贴灯类数码管及彩屏产品(通用)工序名称
钢网测试作业指导书
作 业 指 导 书
将钢网(PCB 接触面)朝上平放测量钢网的四角及中心区域
张力测试
表单编号：QER-工T-003 REV.A。

二、操作
1
2
3
三、注意事项
4
1.张力计必须归零,方可检测；
2.检测时不能用手压住钢网。

SMT 钢网张力测试作业指导书
将钢网悬空，网框向上，水平放置桌面上，把张力计放置到开孔区外延30mm 位置进行张力检测，共测4个角及中心位置，每个点的张力大于35N/CM ，且两点之间的张力差不能大于10N/CM
张力检验
XX 电子科技有限公司
网孔检查
目视钢网能够清楚的看到网孔内壁,检查钢网磨损程度,网孔内壁光滑无毛刺，无破损，缺口等；
四、相关图片
外框外观
目视钢网,检验整体为方形，钢网放置一平面内，检查钢网四角在同一平面无扭曲现象，手摸网框光滑无毛刺，填写验收结果；
封胶外观目视钢网，检查封胶有无开、裂、溢流现象；
一、操作流程
文件编号XXX-QPA-ENG036制定日期2018/5/1文件版本
A/01
页 码
第1页，共1页
张力归零调整
张力检测。

钢网张力计作业指导书钢网张力计作业指导书一、引言本文档旨在提供钢网张力计操作指引，帮助操作员正确使用钢网张力计进行测试和测量任务。

本文档详细介绍了钢网张力计的结构、工作原理、操作步骤和注意事项等内容。

二、钢网张力计概述1.1 结构钢网张力计主要由下列部件组成：●张力计主体：包括支架、夹具和对夹缸等组件。

●压力传感器：用于测量钢网的张力。

●控制面板：提供操作界面，用于设置参数和监控数据。

●数据显示器：用于显示测量结果和相关数据。

1.2 工作原理钢网张力计工作原理如下：●将要测量的钢网夹在夹具上。

●通过对夹缸施加一定的力，使钢网产生张力。

●压力传感器感知到钢网的张力，并将数据传输给控制面板。

●控制面板根据传感器数据计算出钢网的张力，并将结果显示在数据显示器上。

三、操作步骤2.1 准备工作●确保钢网张力计已连接电源，并处于正常工作状态。

●检查夹具和对夹缸是否处于良好状态。

●将钢网正确夹在夹具上，并确保固定牢靠。

2.2 设置参数●打开控制面板，进入设置界面。

●根据实际需要，设置测量范围和采样频率等参数。

●保存按钮，确认参数设置完成。

2.3 进行测量●开始测量按钮，启动钢网张力计进行测量任务。

●控制面板会实时显示钢网的张力数值，数据显示器也会同步显示测量结果。

●根据实际需求，可以选择连续测量或单次测量模式。

2.4 结束测量●当测量任务完成时，停止测量按钮，停止钢网张力计的工作。

●将钢网从夹具上取下，并清理夹具和对夹缸等部件。

●关闭控制面板，断开钢网张力计的电源。

四、注意事项3.1 安全操作●在操作前，请确保已接受相关培训并了解操作规程。

●注意个人防护，佩戴适当的防护装备，如手套和护目镜等。

●在操作过程中，避免手指和其他身体部位接触夹具和对夹缸等部件。

3.2 设备保养●定期检查钢网张力计的各个部件是否正常运行，并及时进行维护。

●在不使用时，应将钢网张力计存放在干燥、清洁的环境中。

●避免将钢网张力计暴露在过高或过低的温度环境中。

钢网张力计操作方法钢网张力计是一种用于测量钢网张力的工具。

它通常由一个机械结构和一个测力传感器组成。

操作钢网张力计需要一些基本的步骤和技巧。

在下面的回答中，我将介绍如何正确使用钢网张力计。

第一步是准备工作。

在使用钢网张力计之前，需要确认它的完整性和准确性。

检查测力传感器是否完好无损，以及是否经过校准。

同时，检查所有的连接件是否紧固，以保证仪器的正常工作。

第二步是选择合适的工作位置。

钢网张力计通常需要安装到测量物体的两个固定点之间。

确保选择的位置具有足够的空间和支撑力。

同时，还应该确保位置相对稳定，避免测量过程中的抖动和干扰。

第三步是安装钢网张力计。

首先，将测力传感器的两个固定点与钢网的两个固定点相连接。

这些固定点通常是螺栓或夹具。

在连接过程中，应确保固定点与测力传感器之间的接触紧密，以便准确传递张力信号。

第四步是进行设置。

根据实际需要，设置测力传感器的量程和单位。

量程是指测力传感器所能测量的最大张力值。

单位则表示测量结果所使用的公制或英制单位。

确保设置正确，以得到准确的测量结果。

第五步是进行测量。

在开始测量之前，应注意以下几点。

首先，确保测力传感器和钢网之间没有杂物或障碍物。

其次，将测力传感器与测力计连接，以实时显示测量结果。

最后，确认测量链条或绳索没有扭结或损坏，以确保测量的准确性和安全性。

开始测量之后，应以稳定的速度进行。

过快或过慢的拉伸都可能导致张力计的不准确。

在拉伸的过程中，应切勿用力过猛或使用反复拉伸的方式，以免损坏测力传感器。

应以均匀的力量拉伸钢网，并确保拉伸方向与钢网的方向一致。

当达到预设的张力值时，需要停止拉伸。

此时，应记录下测力传感器上的测量结果，并对其进行分析和比较。

如果测量结果与预期值相差较大，可能需要重新校准测力传感器，或检查钢网固定点的连接情况。

完成测量之后，需要将钢网张力计进行适当的清理和存储。

清理应注意避免测力传感器受到水、油或其他腐蚀性物质的污染。

储存时，应将钢网张力计存放在干燥、阴凉的地方，避免阳光直射和高温环境。

1.目的规范张力计的正2.适用范围3.使用设备/工具/4.2.操作步骤NO.123456依次测试②,③,④,⑤四个位置的张力。

若测试中发现钢网张力已损耗到不可使用，则将钢网废弃。

以免在印刷的过程中影响产品的SMT加工品质。

版本/版次A/1页码第3页 共3页钢网张力测试操作规程将张力计放在平放的待测钢网①中心点位置(图2)，此时张力计表盘上显示的数值即为此钢网的张力。

测试前一定要将张力计校正合格。

将钢网非印刷面向上放水平。

将张力计平稳放在距外框边15-20cm处网面测张力。

所测钢网张力小于35N/cm或大于50N/cm且发现钢网有明显的凹凸不平或伤痕时，判定此钢网报废(图4)。

所测钢网张力35≤F≤50N/cm时,此 钢网可正常使用。

(图3)指针所指向的读数是现时钢网上的实际张力（牛顿读数）。

取五点测量。

作业内容备注测试前应将张力计平稳的放在归零调试玻璃的正面,检查张力计的指针是否指向为0 N/cm点（零点）位置。

(图1)归零方法：用手逆时针扭动刻度锁，直到刻度旋转盘可旋转，旋转刻度转盘直到0 N/cm点位对正指针，再顺时针扭动刻度锁能锁紧刻度旋转盘即可若张力计未指向0 N/cm点位置，则旋转表盘使指针指向 0 N/cm点位置。

（不要太大力）对零位时长针不一定和水平线成90度，偏左偏右正常。

玻璃标签不要撕毁，以便分出正反面。

4.程序内容4.1.张力计部件图解（如右图）1为刻度固定螺丝钉 2为刻度归零调整圆盘3为0 N/cm点（零点） 4为拿持座5为玻璃片治具 6为测试时与钢网的接触面图示版本/版次页码所有钢网张力的测试。

张力计，玻璃片治具，钢网钢网张力测试操作规程图1：张力计放在玻璃上调零。

图2：测试钢网张力（5点测试）。

图1图2图3图415423图3：张力计放在钢网上测试。

图4：钢网显示张力数值小于35。

4.3.测试频度在每次钢网使用 4.4.测量单位测量钢网张力必 4.5.注意事项（1）测试时要求保（2）非专业人员不（3）测试时需轻拿（4）拿取张力计时（5）测试完张力计（6）测试完需填写5.相关文件《钢网管理规范》6.相关记录钢网张力测试记。
