下载文档原格式
一、实验目的1. 了解液限和塑限的概念及意义；2. 掌握液限和塑限实验的操作步骤；3. 学会根据实验结果确定土的液限和塑限；4. 提高对土的物理性质的认识。
二、实验原理液限和塑限实验是土力学实验中的一项基本实验，用于测定土的液限和塑限，进而确定土的液塑限指标。
液限是指土样在自由状态下，从流动状态转变为塑性状态的含水率；塑限是指土样在自由状态下，从塑性状态转变为半固态状态的含水率。
三、实验仪器与材料1. 仪器：液塑限联合测定仪、称量瓶、干燥箱、电子天平、蒸馏水、滤纸等；2. 材料：土样。
四、实验步骤1. 土样的准备：称取土样50g，放入称量瓶中，置于干燥箱中烘干至恒重，取出后放入干燥器中冷却至室温，称量后计算含水率；2. 制备土样：根据土样的含水率，按液限、塑限以及二者中间状态分别制备三种不同含水率的土样；3. 液限测定：将制备好的土样放入液塑限联合测定仪的样品筒中，加入适量的蒸馏水，搅拌均匀后，使土样达到液限状态，记录此时土样的含水率；4. 塑限测定：将液限测定后的土样取出，置于滤纸上，轻轻拍打，使土样达到塑限状态，记录此时土样的含水率；5. 结果计算：根据实验数据，计算液限和塑限。
五、实验结果与分析1. 实验结果：液限：25.5%塑限：16.0%2. 结果分析：根据实验结果，该土样的液限为25.5%，塑限为16.0%。
根据液塑限指标，可以判断该土为粘土类土，具有较好的塑性。
六、实验结论1. 通过本次实验，掌握了液限和塑限实验的操作步骤；2. 能够根据实验结果确定土的液限和塑限；3. 提高了土力学实验技能，为今后从事土工工程实践奠定了基础。
七、实验注意事项1. 实验过程中，应注意土样的均匀性，避免因土样不均匀导致实验结果误差；2. 液限和塑限实验过程中，应确保土样的含水率达到要求，避免因含水率过高或过低导致实验结果误差；3. 实验过程中，应注意液塑限联合测定仪的校准，确保实验结果的准确性。
八、实验总结本次液限塑限实验，通过对土样的液限和塑限进行测定，掌握了液限和塑限实验的操作步骤，提高了土力学实验技能。
液限塑限联合测定报告一、实验目的本实验旨在通过液限、塑限实验，了解土壤的物理力学性质，并学习如何进行液限、塑限的测定及其相关数据的处理。
二、实验仪器与材料仪器：液限仪、塑限仪、烘箱、天平。
材料：本实验所用土样为粉土。
三、实验步骤1. 液限实验（1）取适量干土样，使其含水率达到可塑状态。
（2）将土样放入液限仪的滑块上，滚动调整液压顶杆使土样受到35次敲击后出现指压沟。
（3）确定初始高稠土样的含水量。
（4）调节液压顶杆使土样被打成团。
（5）每隔10次敲击，用爪子取一个小球，放在平板上推拉，直到两端接近170mm时，球断裂，记录液压顶杆移动的距离。
（6）在液限实验中，人手操作的影响很大，应多次取样，并取平均值。
（1）按照液限实验的方法，制备合适的土样。
（2）将土样放入塑限器的模具中，打平压实，露出边沿。
（3）从侧面将模具慢慢打开，去掉边沿，转动模具使土样分离，取出土样。
（4）将土样放入烘箱中，烘干，称重，记录重量。
（5）计算塑限值。
四、实验结果样品编号 | 液限值 | 含水率-|-|-1 | 37 | 25.8%2 | 35 | 27.4%3 | 36 | 26.6%4 | 36 | 26.4%平均值 | 36 | 26.5%2. 塑限实验结果如下：五、实验分析及讨论1. 液限是指土壤在特定情况下失去流动性的含水率，液限值越小，土壤的流动性越好。
2. 塑限是指土壤在可塑性状态下受约束形变的最大程度，塑限值越大，土壤的可塑性越高。
3. 本次实验结果表明，粉土的液限值比较一致，塑限值较为均匀。
4. 液限、塑限测试需要严格控制实验条件，如操作者对实验结果的影响，土样制备的条件等。
六、结论本次实验通过液限、塑限实验对粉土样品的物理力学性质进行了测试，得出了液限值和塑限值。
结果表明，粉土的液限值比较一致，塑限值较为均匀。

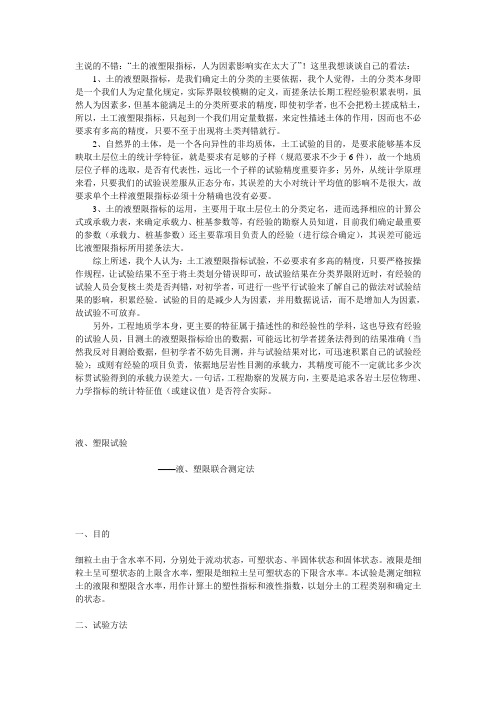

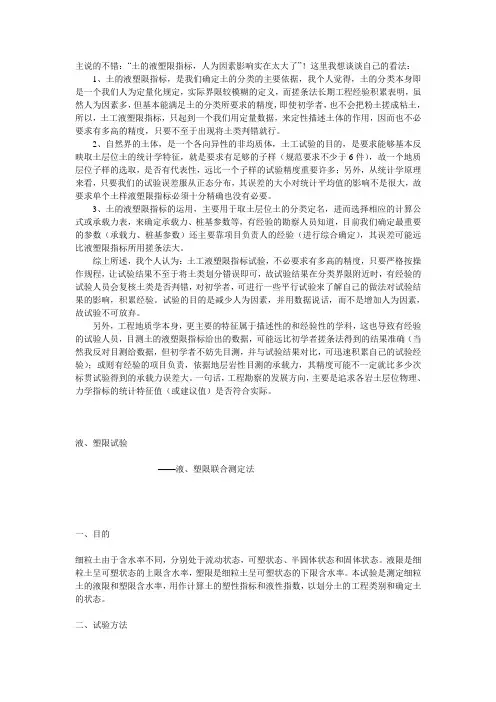

主说的不错：“土的液塑限指标，人为因素影响实在太大了”！这里我想谈谈自己的看法：1、土的液塑限指标，是我们确定土的分类的主要依据，我个人觉得，土的分类本身即是一个我们人为定量化规定，实际界限较模糊的定义，而搓条法长期工程经验积累表明，虽然人为因素多，但基本能满足土的分类所要求的精度，即使初学者，也不会把粉土搓成粘土，所以，土工液塑限指标，只起到一个我们用定量数据，来定性描述土体的作用，因而也不必要求有多高的精度，只要不至于出现将土类判错就行。
2、自然界的土体，是一个各向异性的非均质体，土工试验的目的，是要求能够基本反映取土层位土的统计学特征，就是要求有足够的子样（规范要求不少于6件），故一个地质层位子样的选取，是否有代表性，远比一个子样的试验精度重要许多；另外，从统计学原理来看，只要我们的试验误差服从正态分布，其误差的大小对统计平均值的影响不是很大，故要求单个土样液塑限指标必须十分精确也没有必要。
3、土的液塑限指标的运用，主要用于取土层位土的分类定名，进而选择相应的计算公式或承载力表，来确定承载力、桩基参数等，有经验的勘察人员知道，目前我们确定最重要的参数（承载力、桩基参数）还主要靠项目负责人的经验（进行综合确定），其误差可能远比液塑限指标所用搓条法大。
综上所述，我个人认为：土工液塑限指标试验，不必要求有多高的精度，只要严格按操作规程，让试验结果不至于将土类划分错误即可，故试验结果在分类界限附近时，有经验的试验人员会复核土类是否判错，对初学者，可进行一些平行试验来了解自己的做法对试验结果的影响，积累经验。
试验的目的是减少人为因素，并用数据说话，而不是增加人为因素，故试验不可放弃。
另外，工程地质学本身，更主要的特征属于描述性的和经验性的学科，这也导致有经验的试验人员，目测土的液塑限指标给出的数据，可能远比初学者搓条法得到的结果准确（当然我反对目测给数据，但初学者不妨先目测，并与试验结果对比，可迅速积累自己的试验经验）；或则有经验的项目负责，依据地层岩性目测的承载力，其精度可能不一定就比多少次标贯试验得到的承载力误差大。

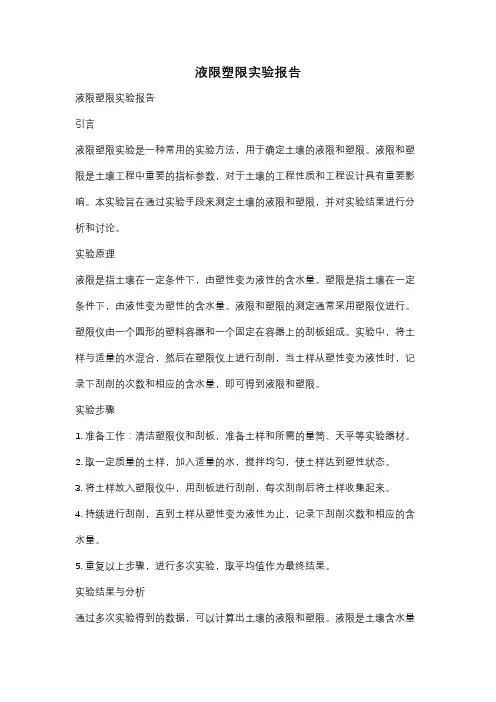

液限塑限实验报告液限塑限实验报告引言液限塑限实验是一种常用的实验方法，用于确定土壤的液限和塑限。
液限和塑限是土壤工程中重要的指标参数，对于土壤的工程性质和工程设计具有重要影响。
本实验旨在通过实验手段来测定土壤的液限和塑限，并对实验结果进行分析和讨论。
实验原理液限是指土壤在一定条件下，由塑性变为液性的含水量。
塑限是指土壤在一定条件下，由液性变为塑性的含水量。
液限和塑限的测定通常采用塑限仪进行。
塑限仪由一个圆形的塑料容器和一个固定在容器上的刮板组成。
实验中，将土样与适量的水混合，然后在塑限仪上进行刮削，当土样从塑性变为液性时，记录下刮削的次数和相应的含水量，即可得到液限和塑限。
实验步骤1. 准备工作：清洁塑限仪和刮板，准备土样和所需的量筒、天平等实验器材。
2. 取一定质量的土样，加入适量的水，搅拌均匀，使土样达到塑性状态。
3. 将土样放入塑限仪中，用刮板进行刮削，每次刮削后将土样收集起来。
4. 持续进行刮削，直到土样从塑性变为液性为止，记录下刮削次数和相应的含水量。
5. 重复以上步骤，进行多次实验，取平均值作为最终结果。
实验结果与分析通过多次实验得到的数据，可以计算出土壤的液限和塑限。
液限是土壤含水量的一个重要指标，代表了土壤的流动性和可塑性。
塑限则代表了土壤的可塑性和可变性。
实验结果的准确性和可靠性对于土壤工程设计和施工具有重要意义。
实验中，我们可以观察到土样在刮削过程中的变化。
初始状态下，土样呈现出塑性的特征，随着刮削的进行，土样逐渐变得流动起来，直到达到液性状态。
通过记录下刮削次数和相应的含水量，可以得到液限和塑限的数值。
实验中还可以对不同土样进行比较，分析其液限和塑限的差异。
不同土壤的液限和塑限数值不同，这与土壤的物理性质和成分有关。
通过对比不同土样的液限和塑限，可以了解土壤的工程性质和适用范围。
结论通过本次液限塑限实验，我们成功地测定了土壤的液限和塑限。
液限和塑限是土壤工程中重要的指标参数，对于土壤的工程性质和工程设计具有重要影响。
界限含水率试验（液、塑限联合测定法）一、目的细粒土由于含水率不同，分别处于流动状态，可塑状态、半固体状态和固体状态。
液限是细粒土呈可塑状态的上限含水率，塑限是细粒土呈可塑状态的下限含水率。
本试验是测定细粒土的液限和塑限含水率，用作计算土的塑性指标和液性指数，以划分土的工程类别和确定土的状态。
二、试验方法1、含水率：采用烘干法测定。
将土在105℃～110℃下烘至恒量，所失去的水质量与干土质量的比值，即为土的含水率，用百分比表示。
2、液、塑限：采用液、塑限联合测定法测定。
用光电式液限、塑限联合测定仪（见图1-1）测定土在三种不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。
在直线上查得圆锥入土深度为17mm（水利规范、土工试验方法国标GB/T50123－1999）或10mm（建筑地基基础设计规范）处相应含水率为液限，入土深度为2mm处的相应含水率为塑限。
三、仪器设备1、光电式液限、塑限联合测定仪（图1－1），由装有透明光学微分尺的圆锥仪、电磁铁、显示屏、控制开关和试样杯组成。
圆锥质量76克，锥角30度，光学微分尺精确分度为0.1mm。
试样杯：内径不小于40mm，杯高不小于30mm。
2、天平，称量200g，最小分度值0.01g。
3、其它：烘箱、铝盒、调土刀、刮土刀、蒸馏水滴瓶、凡士林等。
四、试验步骤1、本次试验原则上应采用天然含水率的土样进行，也允许用风干土制备土样，土样过0.5mm筛后，喷洒配制一定含水率的土样，然后装入密闭玻璃广口瓶内，润湿一昼夜备用（土样制备工作实验室已预先做好）。
2、将已制备好的土样取出，放在搪瓷碗中加水或电吹风吹干并调匀后，密实地装入试样杯中（土中不能有孔洞），高出试样杯口的余土，用刮土刀刮平，随即将试样杯放在升降底座上。
3、接通电源，按下“开”按钮，把装有透明光学微分尺的圆锥仪，在锥体上抹以薄层凡士林，使电磁铁吸稳固锥仪。
并使光学微分尺垂直于光轴（可从屏幕上观察，刻度线清晰，并在屏幕居中位置）。

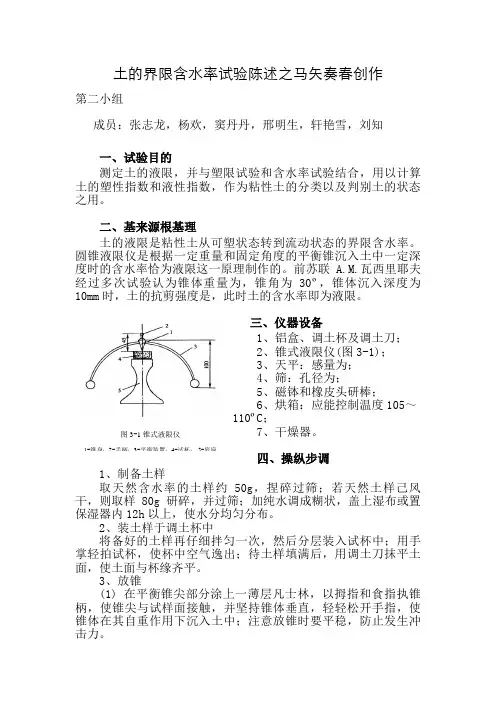

土的界限含水率试验陈述之马矢奏春创作第二小组成员：张志龙，杨欢，窦丹丹，邢明生，轩艳雪，刘知一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。
二、基来源根基理土的液限是粘性土从可塑状态转到流动状态的界限含水率。
圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。
前苏联 A.M.瓦西里耶夫经过多次试验认为锥体重量为，锥角为30º，锥体沉入深度为10mm 时，土的抗剪强度是，此时土的含水率即为液限。
三、仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为；4、筛：孔径为；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110ºC；7、干燥器。
四、操纵步调1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。
2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。
3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并坚持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，防止发生冲击力。
图3-1 锥式液限仪1-锥身；2-手柄；3-平衡装置；4-试杯； 5-底座(2) 放锥15s后，观察锥体入土中的深度，以土样概况与锥接触处为准；若恰为10mm(锥上有刻度标记), 则认为这时的含水率就为液限。
若锥体入土深度大于或小于10mm时，暗示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm时为止。
4、测液限含水率将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g)放入铝盒中测定其含水率，此含水率即为液限。
园林学院土力学实验报告学生姓名学号**********专业班级土木工程091 指导教师李西斌组别第三组成绩实验目录前言 (1)实验一含水量试验 (2)实验二密度实验 (5)实验三液限和塑限试验 (8)实验四固结试验 (13)实验五直接剪切试验 (21)前言土是矿物颗粒所组成的松散颗粒集合体，其物理力学性质与其他材料不同；土力学是利用力学的基本原理和土工试验技术来研究土的强度和变形及其规律性的一门应用学科。
土的天然含水率、击实性、压缩性、抗剪强度是水利工程中的四大问题，他们的好坏与否直接关系到水利工程的经济效益与安全问题，因此在工程中作好土料的指标实验，确定出相应标对水利工程具有十分重要的意义。
实验一 含水量试验一、概述土的含水率是指土在温度105~110℃下烘干至恒量时所失去的水质量与达到恒量后干土质量的比值，以百分数表示。
含水率是土的基本物理性质指标之一，它反映了土的干、湿状态。
含水率的变化将使土物理力学性质发生一系列变化，它可使土变成半固态、可塑状态或流动状态，可使土变成稍湿状态、很湿状态或饱和状态，也可造成土在压缩性和稳定性上的差异。
含水率还是计算土的干密度、孔隙比、饱和度、液性指数等不可缺少的依据，也是建筑物地基、路堤、土坝等施工质量控制的重要指标。
二、实验原理土样在在105℃～110℃温度下加热，土中自由水会变成气体挥发，土恒重后，即可认为是干土质量s m ，挥发掉的水分质量为w s m m m =-。
三、实验目的测定土的含水量，供计算土的孔隙比、液性指数、饱和度等不可缺少的一个基本指标。
并查表可确定地基土的允许承载力四、实验方法含水率实验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘干法为室内实验的标准方法。
在此仅用烘干法来测定。
烘干法烘干法是将实样放在温度能保持105~110℃的烘箱中烘至恒量的方法，是室内测定含水率的标准方法。
（一）仪器设备（1）保持温度为105~110℃的自动控制电热恒温烘箱；（2）称量200g、最小分度值0.01g的天平；（3）玻璃干燥缸；（4）恒质量的铝制称量盒。
最新《土力学》实验报告实验一：颗粒大小分布的测定目的：通过湿筛法和沉降法，确定土样的颗粒大小分布，了解土的粒度组成。
材料与设备：土样、标准筛具、天平、喷水器、搅拌器、定时器、量筒。
实验步骤：1. 取代表性土样约500克，置于烘箱中烘干至恒重。
2. 将烘干后的土样通过特定尺寸的筛网进行筛分，记录各筛网上的土样质量。
3. 使用喷水器将土样湿润，再次进行筛分，直至所有土粒均能通过最细筛网。
4. 根据各筛网上收集的土样质量，计算土样的颗粒大小分布。
5. 用沉降法测定细颗粒的分布，通过量筒和定时器记录沉降速度和沉积量。
6. 将沉降法得到的数据与筛分结果结合起来，绘制土样的颗粒大小分布曲线。
结果分析：- 颗粒大小分布曲线显示了土样中不同粒径的土粒所占的比例。
- 根据颗粒大小分布，可以判断土的类型（如砂土、粘土等）。
- 分析结果可用于土的工程性质评估，如渗透性、压缩性等。
结论：通过本次实验，成功测定了土样的颗粒大小分布，为进一步的土力学性质分析提供了基础数据。
实验二：液限和塑限的测定目的：通过液限和塑限试验，确定土的塑性特性，评估土的工程适用性。
材料与设备：土样、液限仪、塑限仪、天平、研钵、蒸馏水。
实验步骤：1. 准备土样，通过研钵研磨至均匀状态。
2. 使用液限仪进行液限试验，逐渐加入蒸馏水，搅拌土样至能形成手滚状，记录此时的含水量。
3. 继续加水，直至土样表面出现一层稀薄的液态水膜，记录此时的含水量，确定液限。
4. 进行塑限试验，将土样置于塑限仪上，通过搓圆法测定土样的塑性。
5. 记录土样在不同含水量下的塑性指数，计算土的塑性范围。
结果分析：- 液限和塑限的测定结果可以帮助了解土的塑性特性。
- 根据塑性指数，可以判断土的工程分类，如低塑性粘土、高塑性粘土等。
- 结果对于土的施工和应用具有重要的指导意义，如土的压实、稳定性分析等。
结论：本次实验准确地测定了土样的液限和塑限，为土的工程性质评估和应用提供了重要依据。
土的界限含水率试验报告第二小组成员：张志龙，杨欢,窦丹丹,邢明生，轩艳雪，刘知一、试验目的测定土的液限,并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。
二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率. 圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。
前苏联A。
M。
瓦西里耶夫经过多次试验认为锥体重量为0。
75N,锥角为30º，锥体沉入深度为10mm 时,土的抗剪强度是8。
232kPa，此时土的含水率即为液限。
三、仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3—1)；3、天平:感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒;6、烘箱：应能控制温度105～110ºC；7、干燥器。
图3-1 锥式液限仪1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座四、操作步骤1、制备土样取天然含水率的土样约50g,捏碎过筛；若天然土样己风干，则取样80g研碎，并过0.5mm 筛；加纯水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布.2、装土样于调土杯中将备好的土样再仔细拌匀一次,然后分层装入试杯中;用手掌轻拍试杯,使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平.3、放锥（1）在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触,并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。
（2) 放锥15s后,观察锥体入土中的深度，以土样表面与锥接触处为准;若恰为10mm(锥上有刻度标志）, 则认为这时的含水率就为液限。
若锥体入土深度大于或小于10mm时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土,取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm时为止。
3
1
2
4
5
图4-1锥式液限仪（单位：mm ） 1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座
实验三 液限和塑限试验
实验人： 学号：
一、概述
粘性土的状态随着含水率的变化而变化，当含水率不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水率称为界限含水率。
土从流动状态转到可塑状态的界限含水率称为液限
L w ；土从可塑状态转到半固体状态的界限含水率称为塑限p w ；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时的界限含水率称为缩限
s w 。
土的塑性指数p I 是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此，粘性土常按塑性指数进行分类。
界限含水率试验要求土的颗粒粒径小于0.5mm ，且有机质含量不超过5%，且宜采用天然含水率试样，但也可采用风干试样，当试样含有粒径大于0.5mm 的土粒或杂质时，应过0.5mm 的筛。
二、液限试验
液限是区分粘性土可塑状态和流动状态的界限含水率，测定土的液限主要有圆锥仪法、碟式仪法等试验方法，也可采用液塑限联合测定法测定土的液限。
这里介绍圆锥仪液限试验。
圆锥仪液限试验
圆锥仪液限试验就是将质量为76g 圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s 恰好沉入土中10mm 深度，此时试样的含水率就是液限。
1、仪器设备
（1）圆锥液限仪（图4-1），主要有三个部
分：①质量为76g 且带有平衡装置的圆锥，锤
角30°，高25mm ，距锥尖10mm 处有环状刻度；②用金属材料或有机玻璃制成的试样杯，直径不小于40mm ，高度不小于20mm ；③硬木或金属制成的平稳底座；
（2）称量200g 、最小分度值0.01g 的天平； （3）烘箱、干燥器；
（4）铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5mm 标准筛、研
体等设备。
2、操作步骤
（1）选取具有代表性的天然含水率土样或风干土样，若土中含有较多大于0.5mm 的颗粒或夹有多量的杂物时，应将土样风干后用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，然后再过0.5mm 的筛。
（2）当采用天然含水率土样时，取代表性土样250g ，将试样放在橡皮板上用纯水将土样调成均匀膏状，然后放入调土皿中，盖上湿布，浸润过夜。
（3）将土样用调土刀充分调拌均匀后，分层装入试样杯中，并注意土中不能留有空隙，装满试杯后刮去余土使土样与杯口齐平，并将试样放在底座上。
（4）将圆锥仪擦拭干净，并在锥尖上抹一薄层凡士林，两指捏住圆锥仪手柄，保持锥体垂直，当圆锥仪锥尖与试样表面正好接触时，轻轻松手让锥体自由沉入土中。
（5）放锥后约经5s ，锥体入土深度恰好为10mm 的圆锥环状刻度线处，此时土的含水率即为液限。
（6）若锥体入土深度超过或小于10mm 时，表示试样的含水率高于或低于液限，应该用小刀挖去粘有凡士林的土，然后将试样全部取出，放在橡皮板或毛玻璃板上，根据试样的干、湿情况，适当加纯水或边调边风干重新拌和，然后重复（3）~（5）试验步骤。
（7）取出锥体，用小刀挖去粘有凡士林的土，然后取锥孔附近土样约10~15g ，放入称量盒内，测定其含水率。
3、成果整理
按式（4-1）计算液限：
%
1000
11
2⨯--=
m m m m w L （4-1）
式中 L w —液限（%），精确至0.1%；
1m —干土加称量盒质量（g ）； 2m —湿土加称量盒质量（g ）；
m —称量盒质量（g ）。
液限试验需进行两次平行测定，并取其算术平均值，其平行差值不得大于2%。
4、试验记录
圆锥仪液限试验记录见表4-1。
表4-1 圆锥仪液限试验记录表
三、塑限试验
塑限是区分粘性土可塑状态与半固体状态的界限含水率，测定土的塑限的试验方法主要是滚搓法。
滚搓法塑限试验就是用手在毛玻璃板上滚搓土条，当土条直径达3mm时产生裂缝并断裂，此时试样的含水率即为塑限。
1、仪器设备
（1）200mm×300mm的毛玻璃板；
（2）分度值0.02mm的卡尺或直径3mm的金属丝；
（3）称量200g、最小分度值0.01g的天平；
（4）烘箱、干燥器；
（5）铝制称量盒、滴管、吹风机、孔径为0.5mm的筛等。
2、操作步骤
（1）取代表性天然含水率试样或过0.5mm筛的代表性风干试样100g，放在盛土皿中加纯水拌匀，盖上湿布，湿润静止过夜。
（2）将制备好的试样在手中揉捏至不粘手，然后将试样捏扁，若出现裂缝，则表示其含水率已接近塑限。
（3）取接近塑限含水率的试样8~10g，先用手捏成手指大小的土团（椭圆形或球形），然后再放在毛玻璃上用手掌轻轻滚搓，滚搓时应以手掌均匀施压于土条上，不得使土条在毛玻璃板上无力滚动，在任何情况下土条不得有空心现象，
土条长度不宜大于手掌宽度，在滚搓时不得从手掌下任何一边脱出。
（4）当土条搓至3mm 直径时，表面产生许多裂缝，并开始断裂，此时试样的含水率即为塑限。
若土条搓至3mm 直径时，仍未产生裂缝或断裂，表示试样的含水率高于塑限；或者土条直径在大于3mm 时已开始断裂，表示试样的含水率低于塑限，都应重新取样进行试验。
（5）取直径3mm 且有裂缝的土条3~5g ，放入称量盒内，随即盖紧盒盖，测定土条的含水率。
3、成果整理 按式（4-2）计算塑限
%
1000
11
2⨯--=m m m m w p （4-2） 式中
p
w —塑限（%），精确至0.1%；
1m —干土加称量盒质量（g ）； 2m —湿土加称量盒质量（g ）；
m —称量盒质量（g ）。
塑限试验需进行两次平行测定，并取其算术平均值，其平行差值不得大于2%。
4、试验记录
表4-2
滚搓法塑限试验记录表
四、实验分工与体会：
实验分工：
本实验分为圆锥仪液限实验和滚搓法塑限实验。
为加快实验速度，提高效率，我们组的分工是：两名同学做时间相对较长的滚搓法塑限实验，两名同学做相对较简单、时间较短的圆锥仪液限实验。
在做完圆锥仪液限实验后，四名同学共同完成滚搓法塑限实验的剩余内容。
这样的分工可以最大限度地提高实验效率，缩短实验时间。
但由于组内各个成员对实验步骤并不是非常熟悉，且是第一次做这个实验，导致实验进程比较缓慢，制作的实验品多为不合格品，因此我们组完成实验时间较晚。
实验体会：
在本次实验中，我认为最重要的步骤是加水。
如果可以很好控制好水与土的比例，那么实验进程会大大加快。
在液限实验中，研磨搅拌的力度也是比较重要地。
只有研磨的均匀，才能最大限度地较少实验误差。
在塑限实验中，搓条的力度要把握准确，如果力度过小，那么会使成品直径过大而不符合规格；如果力度过大，那么土样容易开裂。
虽然这次实验看起来很简单，但有许多需要注意的事项，如果在实验中不能做到小心细致，那么也会使实验进程变得非常缓慢。
