土工实验指导书及报告测定土的液限和塑限（锥式仪法和搓条法）一、基本原理在界限含水率中，意义最大的是从粘流状态过渡到粘塑状态的液限(w L)和从塑态过渡到半固态的塑限(w p)。
土的塑性指数是液限与塑限之差(Ip＝w L-w p)，是表示土的塑性强弱的指标。
对于液限的测定，我国广泛使用的是锥式液限仪，圆锥质量76g，锥角30°，距锥尖10mm 处刻有一环形线。
当锥在自重作用下沉入土中的深度恰为10mm时，则认为此时的含水率就为液限。
土的塑态与固态间的界限含水率称土的塑限。
塑限的测定依据主要是根据土处于塑态时可塑成任意形状且不产生裂纹；处于固态时则很难搓成任意形状，若勉强为之，则土面要发生裂纹或断折等现象。
以这两种物理状态为待征，确定塑态和固态的界限。
也就是说，当土被搓成一定粗细的土条且表面开始出现裂纹时的含水率，即为塑限。
此外，我国还采用圆锥式液塑限联合测定仪测定液限和塑限。
它是用瓦氏圆锥仪在专门的仪器上测定土在不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。
在直线上分别查得圆锥入土深度为17mm、l０mm和2mm时的相应含水率，即为碟式仪液限（等效）、锥式仪液限和塑限。
二、锥式液限仪测定液限（一）仪器设备1、铝盒、调土杯及调土刀2、锥式液限仪(如图)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱；7、干燥器。
（二）操作步骤1、制备土样取天然含水率的土样50g捏碎过筛；若天然土样已风干，则取样80g研碎，并过0.5mm 筛；加蒸馏水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。
2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平上面，使之与杯缘齐平。
3、放锥（1）在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，并保持锥体垂直，使锥尖与试样面接触，轻轻松开手指，使锥体在其自重作用下沉入土中；注意，放锥要平稳避免产生冲击力。
31245图4-1锥式液限仪（单位：mm ） 1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座实验三 液限和塑限试验实验人： 学号：一、概述粘性土的状态随着含水率的变化而变化，当含水率不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水率称为界限含水率。
土从流动状态转到可塑状态的界限含水率称为液限L w ；土从可塑状态转到半固体状态的界限含水率称为塑限p w ；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时的界限含水率称为缩限s w 。
土的塑性指数p I 是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此，粘性土常按塑性指数进行分类。
界限含水率试验要求土的颗粒粒径小于0.5mm ，且有机质含量不超过5%，且宜采用天然含水率试样，但也可采用风干试样，当试样含有粒径大于0.5mm 的土粒或杂质时，应过0.5mm 的筛。
二、液限试验液限是区分粘性土可塑状态和流动状态的界限含水率，测定土的液限主要有圆锥仪法、碟式仪法等试验方法，也可采用液塑限联合测定法测定土的液限。
这里介绍圆锥仪液限试验。
圆锥仪液限试验圆锥仪液限试验就是将质量为76g 圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s 恰好沉入土中10mm 深度，此时试样的含水率就是液限。
1、仪器设备（1）圆锥液限仪（图4-1），主要有三个部分：①质量为76g 且带有平衡装置的圆锥，锤角30°，高25mm ，距锥尖10mm 处有环状刻度；②用金属材料或有机玻璃制成的试样杯，直径不小于40mm ，高度不小于20mm ；③硬木或金属制成的平稳底座；（2）称量200g 、最小分度值0.01g 的天平； （3）烘箱、干燥器；（4）铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5mm 标准筛、研体等设备。
2、操作步骤（1）选取具有代表性的天然含水率土样或风干土样，若土中含有较多大于0.5mm 的颗粒或夹有多量的杂物时，应将土样风干后用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，然后再过0.5mm 的筛。
一、实验目的1. 了解液限和塑限的概念及意义；2. 掌握液限和塑限实验的操作步骤；3. 学会根据实验结果确定土的液限和塑限；4. 提高对土的物理性质的认识。
二、实验原理液限和塑限实验是土力学实验中的一项基本实验，用于测定土的液限和塑限，进而确定土的液塑限指标。
液限是指土样在自由状态下，从流动状态转变为塑性状态的含水率；塑限是指土样在自由状态下，从塑性状态转变为半固态状态的含水率。
三、实验仪器与材料1. 仪器：液塑限联合测定仪、称量瓶、干燥箱、电子天平、蒸馏水、滤纸等；2. 材料：土样。
四、实验步骤1. 土样的准备：称取土样50g，放入称量瓶中，置于干燥箱中烘干至恒重，取出后放入干燥器中冷却至室温，称量后计算含水率；2. 制备土样：根据土样的含水率，按液限、塑限以及二者中间状态分别制备三种不同含水率的土样；3. 液限测定：将制备好的土样放入液塑限联合测定仪的样品筒中，加入适量的蒸馏水，搅拌均匀后，使土样达到液限状态，记录此时土样的含水率；4. 塑限测定：将液限测定后的土样取出，置于滤纸上，轻轻拍打，使土样达到塑限状态，记录此时土样的含水率；5. 结果计算：根据实验数据，计算液限和塑限。
五、实验结果与分析1. 实验结果：液限：25.5%塑限：16.0%2. 结果分析：根据实验结果，该土样的液限为25.5%，塑限为16.0%。
根据液塑限指标，可以判断该土为粘土类土，具有较好的塑性。
六、实验结论1. 通过本次实验，掌握了液限和塑限实验的操作步骤；2. 能够根据实验结果确定土的液限和塑限；3. 提高了土力学实验技能，为今后从事土工工程实践奠定了基础。
七、实验注意事项1. 实验过程中，应注意土样的均匀性，避免因土样不均匀导致实验结果误差；2. 液限和塑限实验过程中，应确保土样的含水率达到要求，避免因含水率过高或过低导致实验结果误差；3. 实验过程中，应注意液塑限联合测定仪的校准，确保实验结果的准确性。
八、实验总结本次液限塑限实验，通过对土样的液限和塑限进行测定，掌握了液限和塑限实验的操作步骤，提高了土力学实验技能。
土工实验指导书及报告测定土的液限和塑限（锥式仪法和搓条法）一、基本原理在界限含水率中，意义最大的是从粘流状态过渡到粘塑状态的液限(w L)和从塑态过渡到半固态的塑限(w p)。
土的塑性指数是液限与塑限之差(Ip＝w L-w p)，是表示土的塑性强弱的指标。
对于液限的测定，我国广泛使用的是锥式液限仪，圆锥质量76g，锥角30°，距锥尖10mm 处刻有一环形线。
当锥在自重作用下沉入土中的深度恰为10mm时，则认为此时的含水率就为液限。
土的塑态与固态间的界限含水率称土的塑限。
塑限的测定依据主要是根据土处于塑态时可塑成任意形状且不产生裂纹；处于固态时则很难搓成任意形状，若勉强为之，则土面要发生裂纹或断折等现象。
以这两种物理状态为待征，确定塑态和固态的界限。
也就是说，当土被搓成一定粗细的土条且表面开始出现裂纹时的含水率，即为塑限。
此外，我国还采用圆锥式液塑限联合测定仪测定液限和塑限。
它是用瓦氏圆锥仪在专门的仪器上测定土在不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。
在直线上分别查得圆锥入土深度为17mm、l０mm和2mm时的相应含水率，即为碟式仪液限（等效）、锥式仪液限和塑限。
二、锥式液限仪测定液限（一）仪器设备1、铝盒、调土杯及调土刀2、锥式液限仪(如图)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱；7、干燥器。
（二）操作步骤1、制备土样取天然含水率的土样50g捏碎过筛；若天然土样已风干，则取样80g研碎，并过0.5mm 筛；加蒸馏水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。
2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平上面，使之与杯缘齐平。
3、放锥（1）在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，并保持锥体垂直，使锥尖与试样面接触，轻轻松开手指，使锥体在其自重作用下沉入土中；注意，放锥要平稳避免产生冲击力。

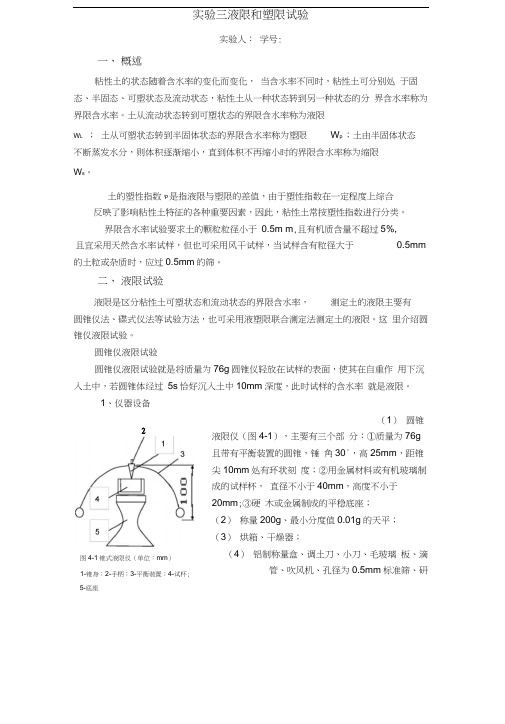

实验三液限和塑限试验实验人： 学号:一、 概述粘性土的状态随着含水率的变化而变化， 当含水率不同时，粘性土可分别处 于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分 界含水率称为界限含水率。
土从流动状态转到可塑状态的界限含水率称为液限W L ； 土从可塑状态转到半固体状态的界限含水率称为塑限W p ；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时的界限含水率称为缩限 W s 。
土的塑性指数IP 是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此，粘性土常按塑性指数进行分类。
界限含水率试验要求土的颗粒粒径小于 0.5m m ,且有机质含量不超过5%,且宜采用天然含水率试样，但也可采用风干试样，当试样含有粒径大于 0.5mm的土粒或杂质时，应过0.5mm 的筛。
二、 液限试验液限是区分粘性土可塑状态和流动状态的界限含水率，测定土的液限主要有圆锥仪法、碟式仪法等试验方法，也可采用液塑限联合测定法测定土的液限。
这 里介绍圆锥仪液限试验。
圆锥仪液限试验圆锥仪液限试验就是将质量为76g 圆锥仪轻放在试样的表面，使其在自重作 用下沉入土中，若圆锥体经过 5s 恰好沉入土中10mm 深度，此时试样的含水率 就是液限。
1、仪器设备（1） 圆锥液限仪（图4-1），主要有三个部 分：①质量为76g 且带有平衡装置的圆锥，锤 角30°，高25mm ，距锥尖10mm 处有环状刻 度；②用金属材料或有机玻璃制成的试样杯， 直径不小于40mm ，高度不小于20mm ;③硬 木或金属制成的平稳底座；（2） 称量200g 、最小分度值0.01g 的天平； （3） 烘箱、干燥器；（4） 铝制称量盒、调土刀、小刀、毛玻璃 板、滴管、吹风机、孔径为0.5mm 标准筛、研5-底座2图4-1锥式液限仪（单位：mm ）1-锥身；2-手柄；3-平衡装置；4-试杯;体等设备。
液限塑限联合测定报告一、实验目的本实验旨在通过液限、塑限实验，了解土壤的物理力学性质，并学习如何进行液限、塑限的测定及其相关数据的处理。
二、实验仪器与材料仪器：液限仪、塑限仪、烘箱、天平。
材料：本实验所用土样为粉土。
三、实验步骤1. 液限实验（1）取适量干土样，使其含水率达到可塑状态。
（2）将土样放入液限仪的滑块上，滚动调整液压顶杆使土样受到35次敲击后出现指压沟。
（3）确定初始高稠土样的含水量。
（4）调节液压顶杆使土样被打成团。
（5）每隔10次敲击，用爪子取一个小球，放在平板上推拉，直到两端接近170mm时，球断裂，记录液压顶杆移动的距离。
（6）在液限实验中，人手操作的影响很大，应多次取样，并取平均值。
（1）按照液限实验的方法，制备合适的土样。
（2）将土样放入塑限器的模具中，打平压实，露出边沿。
（3）从侧面将模具慢慢打开，去掉边沿，转动模具使土样分离，取出土样。
（4）将土样放入烘箱中，烘干，称重，记录重量。
（5）计算塑限值。
四、实验结果样品编号 | 液限值 | 含水率-|-|-1 | 37 | 25.8%2 | 35 | 27.4%3 | 36 | 26.6%4 | 36 | 26.4%平均值 | 36 | 26.5%2. 塑限实验结果如下：五、实验分析及讨论1. 液限是指土壤在特定情况下失去流动性的含水率，液限值越小，土壤的流动性越好。
2. 塑限是指土壤在可塑性状态下受约束形变的最大程度，塑限值越大，土壤的可塑性越高。
3. 本次实验结果表明，粉土的液限值比较一致，塑限值较为均匀。
4. 液限、塑限测试需要严格控制实验条件，如操作者对实验结果的影响，土样制备的条件等。
六、结论本次实验通过液限、塑限实验对粉土样品的物理力学性质进行了测试，得出了液限值和塑限值。
结果表明，粉土的液限值比较一致，塑限值较为均匀。
一、实验目的本次实训旨在通过液塑限联合试验，掌握液塑限联合测定法的基本原理、仪器设备的使用方法以及实验操作步骤，学会计算土的塑性指数和液性指数，为今后对土的性质和地基承载力的评价提供理论依据。
二、实验原理液塑限联合测定法是测定细粒土液限和塑限含水量的方法。
液限是细粒土呈可塑状态的上限含水量，塑限是细粒土呈可塑状态的下限含水量。
通过测定不同含水率的土样在液塑限联合测定仪上的圆锥入土深度，绘制圆锥入土深度与含水率的关系曲线，即可确定液限和塑限。
三、实验仪器与材料1. 液塑限联合测定仪2. 电子秤3. 烘箱4. 称量碗5. 调土碗6. 调土刀7. 蒸馏水8. 土样四、实验步骤1. 准备工作（1）将土样在烘箱中烘干至恒量，称取不少于200g土样，放入称量碗中。
（2）用调土刀将土样调匀，并分别放入三个调土碗中。
（3）向调土碗中加入不同数量的蒸馏水，使土样的含水量分别控制在液限、略大于液限和二者的中间状态。
2. 液塑限联合测定仪操作（1）将仪器放置在水平工作台上，调整水平螺旋脚，使水准泡居中。
（2）打开仪器电源，预热3分钟。
（3）将调好土样的调土碗放入仪器中的试样杯中，刮平表面。
（4）缓缓调节升降旋钮，使锥尖刚好接触到土样表面。
（5）按下测量键，锥体落下，待测量时间到，记录入土深度。
（6）重复上述步骤，进行多次测量。
3. 数据处理（1）将不同含水率的土样圆锥入土深度记录在表格中。
（2）在双对数坐标纸上绘制圆锥入土深度与含水率的关系曲线。
（3）根据曲线确定液限和塑限。
（4）计算塑性指数和液性指数。
五、实验结果与分析1. 实验结果本次实验测得的液限为25.6%，塑限为16.8%，塑性指数为8.8，液性指数为0.9。
2. 结果分析根据实验结果，该土样属于可塑土。
液限和塑限的测定结果符合土工规范的要求，为该土样的工程应用提供了理论依据。
六、实验总结通过本次液塑限联合试验实训，我掌握了液塑限联合测定法的基本原理、仪器设备的使用方法以及实验操作步骤。
一、实验目的液塑限联合测定实验是为了研究土体的液限和塑限，为划分土类、计算天然稠度、塑性指数等提供依据。
通过本实验，了解土体在不同含水率条件下的变形极限，评估和比较不同材料的力学性能。
二、实验原理液限和塑限是黏性土的重要物理特性指标，反映了土中水对土性质的影响。
液限是细粒土呈可塑状态的上限含水率，塑限是细粒土呈可塑状态的下限含水率。
本实验采用液塑限联合测定法，通过测定土样在不同含水率状态下的圆锥体下沉深度，绘制出圆锥下沉深度与含水率关系曲线，从而确定液限和塑限值。
三、实验材料与仪器1. 实验材料：细粒土、蒸馏水。
2. 实验仪器：液塑限联合测定仪、电子秤、烘箱、称量碗、调土碗、调土刀、锥式仪、干燥器、吸管、凡士林等。
四、实验步骤1. 准备土样：取有代表性的天然含水率或风干土样，用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5mm的筛，取0.5mm筛下的代表性土样200g，分开放入三个盛土皿中。
2. 调制土样：向三个盛土皿中分别加入不同数量的蒸馏水，使土样的含水率分别控制在液限、略大于塑限和二者中间状态。
3. 调匀土样：用调土刀调匀每个盛土皿中的土样。
4. 测定圆锥下沉深度：将调制好的土样分别放入锥式仪中，进行圆锥下沉深度测定。
5. 记录数据：记录每个土样在不同含水率状态下的圆锥下沉深度。
6. 绘制关系曲线：以含水率为横坐标，圆锥下沉深度为纵坐标，在双对数坐标纸上绘制圆锥下沉深度与含水率的关系曲线。
7. 查找液限和塑限值：在关系曲线上，圆锥下沉深度为10mm的点所对应的含水量为液限，下沉深度为2mm的点所对应的含水量为塑限。
五、实验结果与分析1. 实验结果根据实验数据，绘制出圆锥下沉深度与含水率的关系曲线，查得液限和塑限值。
2. 实验分析通过本实验，我们得到了不同土样的液限和塑限值，可以进一步计算土的塑性指数和液性指数，为划分土类、计算天然稠度等提供依据。
六、实验结论本实验通过液塑限联合测定法，成功测定了土样的液限和塑限值，为划分土类、计算天然稠度、塑性指数等提供了依据。
