土工试验报告(导则版-颗分+液塑限+击实单曲线)

土工实验指导书及报告测定土的液限和塑限（锥式仪法和搓条法）一、基本原理在界限含水率中，意义最大的是从粘流状态过渡到粘塑状态的液限(w L)和从塑态过渡到半固态的塑限(w p)。

土的塑性指数是液限与塑限之差(Ip＝w L-w p)，是表示土的塑性强弱的指标。

对于液限的测定，我国广泛使用的是锥式液限仪，圆锥质量76g，锥角30°，距锥尖10mm 处刻有一环形线。

当锥在自重作用下沉入土中的深度恰为10mm时，则认为此时的含水率就为液限。

土的塑态与固态间的界限含水率称土的塑限。

塑限的测定依据主要是根据土处于塑态时可塑成任意形状且不产生裂纹；处于固态时则很难搓成任意形状，若勉强为之，则土面要发生裂纹或断折等现象。

以这两种物理状态为待征，确定塑态和固态的界限。

也就是说，当土被搓成一定粗细的土条且表面开始出现裂纹时的含水率，即为塑限。

此外，我国还采用圆锥式液塑限联合测定仪测定液限和塑限。

它是用瓦氏圆锥仪在专门的仪器上测定土在不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。

在直线上分别查得圆锥入土深度为17mm、l０mm和2mm时的相应含水率，即为碟式仪液限（等效）、锥式仪液限和塑限。

二、锥式液限仪测定液限（一）仪器设备1、铝盒、调土杯及调土刀2、锥式液限仪(如图)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱；7、干燥器。

（二）操作步骤1、制备土样取天然含水率的土样50g捏碎过筛；若天然土样已风干，则取样80g研碎，并过0.5mm 筛；加蒸馏水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平上面，使之与杯缘齐平。

3、放锥（1）在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，并保持锥体垂直，使锥尖与试样面接触，轻轻松开手指，使锥体在其自重作用下沉入土中；注意，放锥要平稳避免产生冲击力。

土工试验报告表1. 前言本报告书对土工试验结果进行综合分析和总结，以提供关于土壤力学性质和稳定性的基本信息。

试验结果对于工程设计和土地利用具有重要的参考价值。

2. 试验目的本次土工试验的目的是对所选土壤样本进行力学性质测试，包括颗粒分析试验、液塑性极限试验、压缩试验和剪切试验，以了解土壤的力学性质和稳定性。

3. 试验方法和仪器本次试验采用了以下方法和仪器： - 颗粒分析试验：采用筛网分析法，使用细筛和粗筛进行分级。

- 液塑性极限试验：采用塑限法，使用塑限仪进行测定。

- 压缩试验：采用压缩试验仪，对土壤样本进行压缩性能测试。

- 剪切试验：采用直剪试验法，使用剪切仪进行剪切参数测试。

4. 试验结果与分析4.1 颗粒分析试验结果根据颗粒分析试验，得到了土壤样本的粒径分布曲线。

根据曲线分析可知，土壤样本主要由粉砂和细砂组成，粉砂占总质量的40%，细砂占总质量的35%。

粗砂和粘土的含量较低，分别占总质量的20%和5%。

根据颗粒分布特点，土壤样本属于多孔介质，并具有一定的含水量。

4.2 液塑性极限试验结果液塑性极限试验结果显示，土壤样本的液限为35%，塑限为20%，塑性指数为15%。

根据塑性指数的计算，土壤样本属于可塑性土，表明土壤在水分作用下具有较强的变形能力。

4.3 压缩试验结果压缩试验结果显示，土壤样本的压缩性能较好。

经过快速压缩试验，土壤样本的压缩指数为0.2，表明压缩变形速度较快。

经过固结试验，土壤样本的固结指数为0.1，表明固结速度较慢，土壤样本在一定荷载下可能会有较大的沉降变形。

4.4 剪切试验结果剪切试验结果显示，土壤样本的剪切参数较为稳定。

剪切强度参数为15MPa，剪切角为30度，表明土壤样本的抗剪性能较好。

剪切试验数据还提供了土壤的强度衰减曲线，用于工程设计时的应力计算。

5. 结论综合以上试验结果和分析可得出以下结论：- 土壤样本主要由粉砂和细砂组成，具有一定的含水量。

- 土壤样本属于可塑性土，具有较强的变形能力。

一、液塑限试验实验一 液限实验粘性土由于其含水率的不同而分别处于固态、半固态、可塑状态及流动状态。

土由半固态转到可塑状态的界限含水率叫做塑限（p w ），土的可塑状态转到流动状态的界限含水率叫做液限（l w ）。

土的界限含水率，还和土的颗粒级配，矿物成分等有关，因此能反映出土的某些物理特性。

一、试验目的：测定土的液限，液性指数（I L ）和稠度等。

对粘性土进行分类；作为估算地基承载力的一个依据。

二、试验方法：液限实验，采用圆锥仪法。

三、试验原理：圆锥仪液限实验就是将质量为76g 的圆锥仪放在式样表面，使其在自重作用下沉入土中，若圆锥仪超过5s 恰好沉入土中10mm 深度，此时式样含水率是液限。

四、仪器设备1、圆锥液限仪；2、称量200g ，最小分度值0.01g 的天平；3、烘箱；4、铝制称量盒，调土刀，小刀，毛玻璃板，液滴，吹风机，孔径为0.05mm 的标准筛，研钵设备。

五、试验步骤（1）选取具有代表性的天然含水量或风干土样，若土中含有较多大0.5mm 的顺粒或夹有大量的杂物时，应将土样风干后用带橡皮头的研材研碎或用木棒在橡皮板上压碎，然后再过0.5mm 的筛；（2）取过筛的土样不少于200g 分别放入三个调土碗里，加不同数量的蒸馏水，土样的含水量分别控制在液限、略大于塑限和二者的中间状态。

用调土刀调匀，然后用玻璃片或湿布覆盖，静置24h 备用；（3）将制备好的土样用调土刀调拌均匀，分层密实地填入试样杯中，能留有空隙。

试杯装满后，刮去余土与杯边齐平，并将实样放在底座上；（4）将圆锥仪擦拭干净，锥尖涂少许凡士林，两指捏住圆锥手柄，保持椎体垂直，当圆锥仪锥尖与式样表面正好接触时，轻轻松手让椎体自由沉入土中； （5）放椎体后约经5s,椎体如土深度恰好为100mm 的圆锥环状刻度线处，此时的土的含水率即为液限；（6）若椎体入土深度超过或小于100mm 时，表示试样的含水率高于或低于液限，应该用小刀挖去沾有凡士林的土，然后将式样全部取出，放在毛玻璃上，根据式样的干湿程度，适当加水或边调办边风干重新拌合，然后重复（3）-（5）的实验步骤；（7）取出锥体，用小刀挖去沾有凡士林的土，然后取椎体附近的土约10-15g ，放入称量盒内，测定其含水率。

土工检测实验报告土工检测实验报告一、引言土工检测是土壤力学研究的重要组成部分，通过对土壤的物理性质和力学性质进行测定和分析，可以评估土壤的工程性质和适用性。

本实验旨在通过一系列土工检测实验，对土壤的力学性质进行测试和分析，为土壤工程设计提供可靠的依据。

二、实验目的1. 测定土壤的颗粒分析曲线，了解土壤的颗粒组成和分布特征。

2. 测定土壤的液限和塑限，评估土壤的塑性指数和流动性。

3. 测定土壤的压缩性，分析土壤的压缩特性和固结性。

4. 测定土壤的剪切强度，评估土壤的承载力和抗剪性能。

三、实验设备和试验方法1. 实验设备：颗粒分析仪、液限仪、塑限仪、压缩仪、剪切仪等。

2. 试验方法：按照国家标准GB/T 50123-2019《岩土工程实验方法标准》进行试验。

四、实验结果与分析1. 颗粒分析曲线通过颗粒分析仪对土壤进行筛分，得到不同粒径的土壤颗粒的百分比。

根据实验结果绘制颗粒分析曲线，可以了解土壤的颗粒组成和分布特征。

例如，曲线的陡峭程度反映了土壤的均匀性，曲线的形状可以判断土壤的粘性和流动性。

2. 液限和塑限液限和塑限是评估土壤塑性指数和流动性的重要指标。

液限是指土壤在一定条件下从塑性转化为液态的含水量，塑限是指土壤在一定条件下从液态转化为塑性的含水量。

通过液限仪和塑限仪的测试，可以得到土壤的液限和塑限值，并计算土壤的塑性指数和流动性指数。

3. 压缩性土壤的压缩性是指土壤在受到外界荷载作用下的变形性能。

通过压缩仪的测试，可以得到土壤的压缩曲线和压缩参数，如压缩模量、预压力等。

这些参数可以用于土壤的固结性分析和工程设计中的沉降计算。

4. 剪切强度土壤的剪切强度是指土壤在剪切荷载作用下的抗剪性能。

通过剪切仪的测试，可以得到土壤的剪切强度参数，如剪切强度、摩擦角等。

这些参数可以用于土壤的承载力计算和工程设计中的稳定性分析。

五、实验结论通过本次土工检测实验，我们得到了土壤的颗粒分析曲线、液限和塑限值、压缩曲线和剪切强度参数。

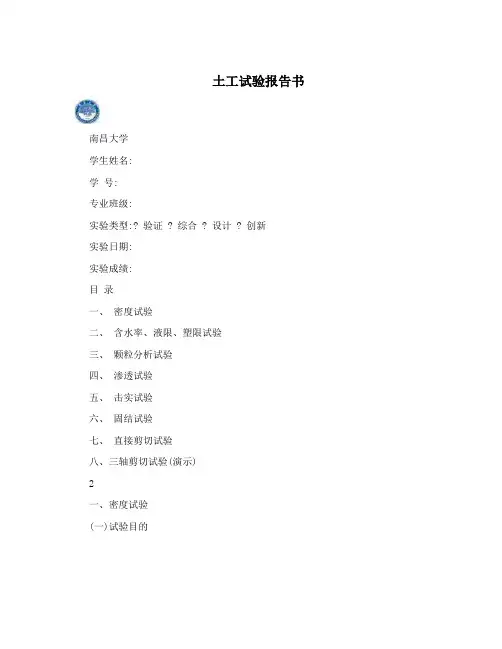

土工试验报告书南昌大学学生姓名:学号:专业班级:实验类型:? 验证 ? 综合 ? 设计 ? 创新实验日期:实验成绩:目录一、密度试验二、含水率、液限、塑限试验三、颗粒分析试验四、渗透试验五、击实试验六、固结试验七、直接剪切试验八、三轴剪切试验(演示)2一、密度试验(一)试验目的测定土的密度，以了解土的疏密状态，供换算土的其他物理性质指标以及进行工程设计和控制施工质量之用。

土的密度一般是指土的湿密度，除此以外还有土的干密度、土的饱和密度和土的有效密度。

(二)试验方法室内试验方法有环刀法、蜡封法等。

环刀法适用于细粒土，蜡封法适用于破裂土和形状不规则土。

灌砂法和灌水法适用于现场测定粗粒土。

应进行两次平行测定，差值3不得大于0.03g/cm，取平均值。

(三)仪器设备(环刀法)23环刀(内径6.18cm，高2cm，面积30cm，体积60cm;或内径7.98cm，高2cm，23面积50cm，体积100cm)、天平、修土刀、钢丝锯、毛玻璃等。

密度试验记录表工程名称试验者试验方法计算者试验日期校核者土环环刀环刀加土的环刀样密度平均密度刀质量土质量质量容积 33编) (g/cm) (g/cm编 3(g) (g) (g) (cm) 号号思考题:1、通过本使实验，你进一步了解了密度这个概念，请问现场又怎样测定粗粒土的密度,3二、含水率、液塑限试验(一)试验目的测定土的含水率，以了解土的含水情况，是计算土的孔隙比、液性指数、饱和度及其它物理力学性质不可缺少的一个基本指标。

测定土的液限和塑限，与天然含水率实验结合，可用以计算土的塑性指数和液性指数，并作为粘性土分类以及估算地基土承载力的一个依据。

(二)试验方法含水率试验方法有烘干法、酒精燃烧法以及炒干法等。

其中以烘干法为室内试验的标准方法。

土的塑限试验用滚搓法;液限试验采用手提锥式液限仪;也可采用液塑限联合仪测定土的液塑限。

本方法适用于颗粒小于0.5mm土。

需对两个试样进行平行试验，允许平行差值:含水率(%) 小于40 大于等于40允许平行差值(%) ?1.0 ?2.0(三)仪器设备含水率试验仪器:烘箱、分析天平、干燥器、铝制称量盒、削土刀和匙等。

土工击实检测报告一、检测目的本次土工击实检测旨在评估土工材料的密实度，了解其抗压性能，以判断土工击实工程的施工质量，为工程验收提供科学依据。

二、检测方法采用标准振动法进行土工击实检测。

具体步骤如下：1.选择8个检测点，组成一个检测剖面；2.选择标准下搅拌机和沉重型振动盘进行击实；3.在每个检测点上，进行5次振动轮换，每次振动持续时间为30秒，间隔时间为10秒；4.进行土样采集，取5个不同深度的样品进行室内抗压试验；5.记录击实振动次数、击实深度以及室内抗压试验结果。

三、检测结果经过标准振动法击实后，得到如下结果：1.在每个检测点上，振动次数分别为100次、110次、120次、130次、140次、150次、160次、170次；2. 击实深度分别为10cm、15cm、20cm、25cm、30cm、35cm、40cm、45cm；3.室内抗压试验结果为12MPa、15MPa、18MPa、20MPa、22MPa、25MPa、28MPa、30MPa。

四、结果分析1.通过比较振动次数和击实深度的变化趋势，可得出土工材料的密实度逐渐增加的结论。

即振动次数越多，击实深度越大，土层密实度越高；2.通过室内抗压试验结果，可以看出土工材料的抗压性能逐渐加强。

抗压强度值逐渐增加，表明土工材料的抗压性能良好。

五、结论根据土工击实检测结果，可以得出以下结论：1.土工材料的密实度随着振动次数和击实深度的增加而增强，表明土工击实工程的施工质量良好；2.土工材料具有较高的抗压强度，能够满足工程要求；3.根据标准规定，土工击实工程已经达到验收标准，可以进入下一阶段的施工。

六、建议为了保证土工击实工程的施工质量和工程的持久稳定性，建议：1.加强施工监管，确保振动次数和击实深度的符合设计要求；2.定期对已施工的土工击实工程进行检测和监测，及时发现和纠正可能存在的问题；3.对土工击实工程的施工人员进行培训，提高他们的施工技术水平。

七、检测限制本次土工击实检测存在以下限制：1.本次检测仅选取了少数样本进行室内抗压试验，结果可能存在一定的误差；2.检测中未考虑其他因素对土工材料密实度和抗压性能的影响，如湿度、温度等。

精品资料土工试验指导书及试验报告........................................土工实验指导书及实验报告编写郭大州河南理工大学高职学院二OO三年三月目录实验一试样制备 (3)实验二含水率试验 (7)实验三密度试验 (10)实验四液限和塑限试验 (13)实验五颗粒分析试验 (21)实验六固结试验 (26)实验七直接剪切试验 (31)实验八击实试验 (35)实验九三轴剪切试验击实试验 (39)实训一地质勘察报告与地基土野外鉴别 (49)实训二验槽 (51)实训三桩基础 (52)实验一试样制备一、概述试样的制备是获得正确的试验成果的前提，为保证试验成果的可靠性以及试验数据的可比性，应具备一个统一的试样制备方法和程序。

试样的制备可分为原状土的试样制备和扰动土的试样制备。

对于原状土的试样制备主要包括土样的开启、描述、切取等程序；而扰动土的制备程序则主要包括风干、碾散、过筛、分样和贮存等预备程序以及击实等制备程序，这些程序步骤的正确与否，都会直接影响到试验成果的可靠性，因此，试样的制备是土工试验工作的首要质量要素。

二、仪器设备试样制备所需的主要仪器设备，包括：（1）孔径0.5mm、2mm和5mm的细筛；（2）孔径0.075mm的洗筛；（3）称量10kg、最小分度值5g的台秤；（4）称量5000g、最小分度值1g和称量200g、最小分度值0.01g的天平；（5）不锈钢环刀（内径61.8mm、高20mm；内径79.8mm、高20mm或内径61.8mm、高40mm）；（6）击样器：包括活塞、导筒和环刀；（7）其他：切土刀、钢丝锯、碎土工具、烘箱、保湿器、喷水设备、凡士林等。

三、试样制备（一）原状土试样的制备步骤1、将土样筒按标明的上下方向放置，剥去蜡封和胶带，开启土样筒取土样。

2、检查土样结构，若土样已扰动，则不应作为制备力学性质试验的试样。

3、根据试验要求确定环刀尺寸，并在环刀内壁涂一薄层凡士林，然后刃口向下放在土样上，将环刀垂直下压，同时用切土刀沿环刀外侧切削土样，边压边削直至土样高出环刀，制样时不得扰动土样。

二密度试验2.1基本原理：土(体)的密度是指土的单位体积的质量，单位是g/cm3或kg/m3，土的密度可分为天然密度（湿密度）和干密度两种。

2.2试验方法及适用范围⑴环刀法：一般适用于原状样中的细粒土，未受扰动的砂土，以及形状规则的土体。

⑵蜡封法：适用于具有不规则形状的易碎裂的难以切割的土体。

⑶灌砂法，灌水法：用于对粗粒土密度的测试，主要用于施工现场的测试。

2.3 仪器设备⑴环刀法：环刀，天平，切土刀，钢丝锯，凡士林等⑵蜡封法：架盘天平（最大称量500克，感量0.01克），蜡，烧杯，细线，针，切土刀等⑶灌水法：台称（最大称量20千克，感量1克，最大称量50千克，感量5克），水平尺，铁铲，塑料薄膜，盛水桶，装土器具等2.4试验步骤 (环刀法)⑴称量所使用环刀的质量和体积。

⑵取待测试的土样，整平其两端，在环刀内壁均匀地涂上一薄层凡士林，然后将环刀刀口向下放在土样上。

⑶将土样削成略大于环刀直径的土柱，然后将环刀向下压，边压边削，至土样露出环刀为止，将两端余土削平修平，并取剩余代表土样测定含水率。

⑷擦干环刀外壁，称量环刀和土的总质量。

⑸计算ρ0 = m /v ρd = ρ0/(1+0.01w)⑹本试验需进行两次平行测定，其平行差值应不大于0.03g/cm3，否则应重新测定，取两次的平均值作为该土样的密度值。

实验数据的计算过程环刀号：315 环刀质量：42.92g 环刀＋土重：160.98g环刀体积 60cm3 密度：（160.98g－42.92g）／60cm＝1.97g／cm3 环刀号：280 环刀质量：42.91g 环刀＋土重：164.19g环刀体积60cm3密度：（164.19g－42.91g）／60cm＝2.02g／cm3 平均密度：（1.97+2.02）／2=1.995g/cm3指标应用：（1）密度是土的基本物理指标之一，可用来计算土的干密度，孔隙比指标等。

(2) 用来计算土的自重应力。

(3) 用来计算地基稳定性和地基承载力。

公路土工界限含水率试验液限塑限联合测定法(JTG E40-2007 T0118-2007)1、目的和适用范围1.1本试验的目的是联合测定土的液限和塑限 为划分土类 计算天然稠度 塑性指数 供公路工程设计和施工使用。

1.2本试验适用于粒径不大于0.5mm 有机质含量不大于试样总质量5%的土。

2、仪器设备2.1LP-100型液塑限联合测定仪2.2盛土杯2.3天平2.4其它 0.5mm孔径的筛、调土刀、调土皿、称量盒等。

3、试验步骤3.1取有代表性的天然含水量或风干土样进行试验 如土中含大于0.5mm的土粒或杂物时 应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎 过0.5mm的筛。

取0.5mm筛下的代表性土样200g 分开放入三个盛土皿中 加不同数量的蒸馏水 土样的含水量分别控制在液限 a点 略大于塑限 c点和二者的中间状态 b点 。

用调土刀调匀 盖上湿布 放置18h以上。

测定a点的锥入深度应为20 ±0.2 mm。

测定c点锥入深应控制在5mm以下。

对于砂类土 测定c点的锥入深度可大于5mm。

3.2将制备的土样充分搅拌均匀 分层装入盛土杯 用力压密 使空气逸出。

对于较干的土样 应先充分搓揉 用调土刀反复压实。

试杯装满后刮成与杯边齐平。

3.3用光电试或数码式液限塑限凑合测定时 接通电源 调平机身 打开开关 提上锥体 此时刻度或数码显示应为零 。

将装好土样的试杯放在升降座上 转动开降旋钮 试杯徐徐上升 土样表面和锥尖刚好接触 指示灯亮 停止转动旋钮 锥体立刻下沉 5S时 自动停止下落 读数窗上或数码管上显示锥入深度。

重复上述步骤 完成其它含水量土样 测其锥入深度和含水量。

4、结果整理4.1在二级双对数坐标纸上 以含水量W为横坐标 锥入深度h为纵坐标点绘a、b、c三点含水量的h-W图 连此三点 应呈一条直线。

如三点不在同一直线上 要通过a点与b、c两点连成两条直线根据液限 a点含水量 在hp-wL图上查得hp以此hp再在h-w图上的ab及ac两直线上求出相应的两个含水量 当两个含水量的差值小于2%时 以该两点含水量的平均值与a点连成一直线。

土工实验指导书及报告测定土的液限和塑限（锥式仪法和搓条法）一、基本原理在界限含水率中，意义最大的是从粘流状态过渡到粘塑状态的液限(w L)和从塑态过渡到半固态的塑限(w p)。

土的塑性指数是液限与塑限之差(Ip＝w L-w p)，是表示土的塑性强弱的指标。

对于液限的测定，我国广泛使用的是锥式液限仪，圆锥质量76g，锥角30°，距锥尖10mm 处刻有一环形线。

当锥在自重作用下沉入土中的深度恰为10mm时，则认为此时的含水率就为液限。

土的塑态与固态间的界限含水率称土的塑限。

塑限的测定依据主要是根据土处于塑态时可塑成任意形状且不产生裂纹；处于固态时则很难搓成任意形状，若勉强为之，则土面要发生裂纹或断折等现象。

以这两种物理状态为待征，确定塑态和固态的界限。

也就是说，当土被搓成一定粗细的土条且表面开始出现裂纹时的含水率，即为塑限。

此外，我国还采用圆锥式液塑限联合测定仪测定液限和塑限。

它是用瓦氏圆锥仪在专门的仪器上测定土在不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。

在直线上分别查得圆锥入土深度为17mm、l０mm和2mm时的相应含水率，即为碟式仪液限（等效）、锥式仪液限和塑限。

二、锥式液限仪测定液限（一）仪器设备1、铝盒、调土杯及调土刀2、锥式液限仪(如图)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱；7、干燥器。

（二）操作步骤1、制备土样取天然含水率的土样50g捏碎过筛；若天然土样已风干，则取样80g研碎，并过0.5mm 筛；加蒸馏水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平上面，使之与杯缘齐平。

3、放锥（1）在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，并保持锥体垂直，使锥尖与试样面接触，轻轻松开手指，使锥体在其自重作用下沉入土中；注意，放锥要平稳避免产生冲击力。

土的液塑限联合测定试验一、实验预备（1）土膏的制备土膏应充分调匀,不调匀会影响测试数据的准确性。

为使土样更具代表性,应尽量只使用一个盛土容器。

（2）试验点的选取国标对三点的选取有如下建议:锥尖入土深度宜采用3-4 mm,7-9 mm,15-17 mm。

二、实验设备（1）液塑限联合测定仪如图一所示，包括带标尺的圆锥仪、电磁铁、显示屏、控制开关和试样杯。

圆锥质量为76g，锥角为30度；读数显示宜采用光电式；游标式和百分表式试样杯内径为40-50mm，高度为30-40mm。

（2）最小分度值为0.01g的天平。

（3）烘箱。

（4）铝制称量盒、调土刀、0.5mm筛、凡士林等。

三、试样的制备本实验采用天然含水率土样，取代表性土样250g，将试样放在橡皮板上用纯水将土样调成均匀膏状，放入调土皿，浸润过夜。

四、操作步骤（l）本试验宜采用天然含水率试样，当土样不均匀时，采用风干试样，当试样中含有粒径大于0.5mm的土粒和杂物时，应过0.5mm筛。

（2）当采用天然含水率土样时，取代表性土样250g；采用风干试样时，0.5mm筛下的代表性土样200g，将试样放在橡皮板上用纯水将土样调成均匀膏状，放入调土皿，浸润过夜。

（3）将制备的试样充分调拌均匀，填入试样杯中，填样时不应留有空隙，较干的试样应充分搓揉，密实地填入试样杯中，填满后刮平表面。

（4）将试样杯放在联合测定仪的升降座上，在圆锥上抹一薄层凡士林，接通电源，使电磁铁吸住圆锥。

（5）调节零点，将屏幕上的标尺调在零位，调整升降座、使圆锥尖接触试样表面，指示灯亮时圆锥在自重下沉入试样，经5s 后测读圆锥下沉深度(显示在屏幕上)，取出试样杯，挖去锥尖入土处的凡士林，取锥体附近的试样不少于10g ，放入称量盒内，测定含水率。

（6）将全部试样再加水或吹干并调匀，重复本条（3）至（5）款的步骤分别测定第二点、第三点试样的圆锥下沉深度及相应的含水率。

液塑限联合测定应不少于三点。

（注：圆锥入土深度宜为3-4mm ，7-9mm ，15-17mm 。

v1.0 可编辑可修改31245 实验三 液限和塑限试验实验人： 学号：一、概述粘性土的状态随着含水率的变化而变化，当含水率不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水率称为界限含水率。

土从流动状态转到可塑状态的界限含水率称为液限L w ；土从可塑状态转到半固体状态的界限含水率称为塑限p w ；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时的界限含水率称为缩限s w 。

土的塑性指数p I 是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此，粘性土常按塑性指数进行分类。

界限含水率试验要求土的颗粒粒径小于，且有机质含量不超过5%，且宜采用天然含水率试样，但也可采用风干试样，当试样含有粒径大于的土粒或杂质时，应过的筛。

二、液限试验液限是区分粘性土可塑状态和流动状态的界限含水率，测定土的液限主要有圆锥仪法、碟式仪法等试验方法，也可采用液塑限联合测定法测定土的液限。

这里介绍圆锥仪液限试验。

圆锥仪液限试验圆锥仪液限试验就是将质量为76g 圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s 恰好沉入土中10mm 深度，此时试样的含水率就是液限。

1、仪器设备（1）圆锥液限仪（图4-1），主要有三个部分：①质量为76g 且带有平衡装置的圆锥，锤角30°，高25mm，距锥尖10mm处有环状刻度；②用金属材料或有机玻璃制成的试样杯，直径不小于40mm，高度不小于20mm；③硬木或金属制成的平稳底座；（2）称量200g、最小分度值的天平；（3）烘箱、干燥器；（4）铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为标准筛、研体等设备。

2、操作步骤（1）选取具有代表性的天然含水率土样或风干土样，若土中含有较多大于的颗粒或夹有多量的杂物时，应将土样风干后用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，然后再过的筛。
