家庭照明线路设计与安装实训总结一、前言在家庭装修中，照明线路设计与安装是至关重要的一环。
合理的照明设计能够提升居室的舒适度，而正确的线路安装则关乎居民的生命财产安全。
本文将就家庭照明线路设计与安装实训进行总结，旨在帮助读者在日常生活中更好地应对相关问题。
二、家庭照明线路设计1.了解房屋结构：在进行家庭照明线路设计之前，需要对房屋结构进行充分了解，包括有无楼板、隔墙位置、门窗位置等信息。
这样才能在设计照明线路时避免破坏原有结构和装饰。
同时也需要考虑房屋的面积和功能分区，以确定照明的布局和分区调光。
2.选择合适的光源：根据房屋面积和功能分区选择合适的光源，如LED灯、节能灯等。
同时需要考虑光色温和光照度，使得照明效果更舒适并且节能环保。
3.设计照明布局：根据家庭的实际情况进行照明布局设计，包括主卧室、客厅、厨房、卫生间等区域。
合理的照明布局可以提升房屋的整体氛围，增加居住舒适度。
三、家庭照明线路安装1.购物合格的电器材料：在进行家庭照明线路安装之前，首先需要购物合格的电器材料，如导线、开关、插座等。
选择质量可靠的材料是线路安装的基础，也是保障家庭用电安全的重要步骤。
2.合理规划线路布局：在进行线路安装时，需要根据照明布局设计合理规划线路布局。
避免线路交叉、搭接或者过长过短，确保线路布局的整洁和安全。
3.遵循安全操作规范：在进行线路安装时，必须严格遵守安全操作规范，如佩戴绝缘手套、使用绝缘工具、断电操作等。
确保安装过程中不会发生安全事故。
4.测量和检验：上线路安装完成后，需要进行电路测量和线路检验，确保线路的正常使用和安全可靠。
四、家庭照明线路设计与安装实训总结1. 照明线路设计与安装是家庭装修中的重要环节，要合理布局和选择光源，提升生活舒适度。
2. 线路安装需要购物合格的电器材料，合理规划线路布局，遵循安全操作规范，并进行测量和检验。
3. 实践中需要严格遵守相关安全规范，确保操作过程中不会发生安全事故，保障家庭用电安全。

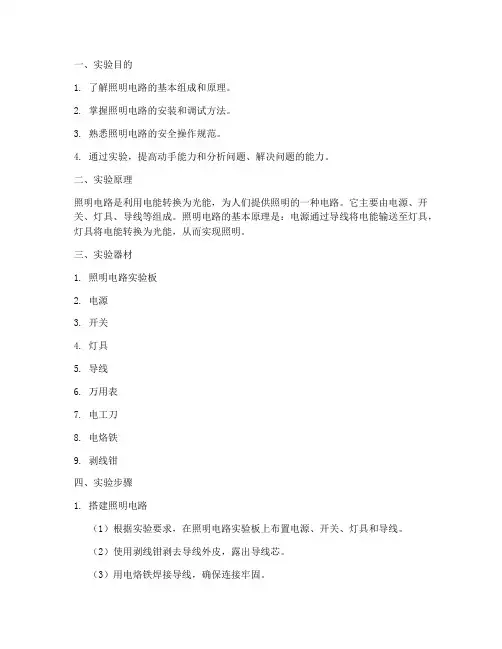

一、实验目的1. 了解照明电路的基本组成和原理。
2. 掌握照明电路的安装和调试方法。
3. 熟悉照明电路的安全操作规范。
4. 通过实验，提高动手能力和分析问题、解决问题的能力。
二、实验原理照明电路是利用电能转换为光能，为人们提供照明的一种电路。
它主要由电源、开关、灯具、导线等组成。
照明电路的基本原理是：电源通过导线将电能输送至灯具，灯具将电能转换为光能，从而实现照明。
三、实验器材1. 照明电路实验板2. 电源3. 开关4. 灯具5. 导线6. 万用表7. 电工刀8. 电烙铁9. 剥线钳四、实验步骤1. 搭建照明电路（1）根据实验要求，在照明电路实验板上布置电源、开关、灯具和导线。
（2）使用剥线钳剥去导线外皮，露出导线芯。
（3）用电烙铁焊接导线，确保连接牢固。
（4）检查电路连接是否正确，无误后接通电源。
2. 调试照明电路（1）闭合开关，观察灯具是否亮起。
（2）若灯具未亮起，检查电路连接是否正确，电源是否正常。
（3）若灯具亮起，调整灯具亮度，观察是否满足要求。
3. 测量照明电路参数（1）使用万用表测量电源电压、开关两端电压和灯具两端电压。
（2）记录测量数据，分析照明电路的工作状态。
4. 安全操作（1）在实验过程中，严格遵守安全操作规范，确保人身和设备安全。
（2）实验结束后，关闭电源，整理实验器材。
五、实验结果与分析1. 电路连接正确，灯具亮起通过实验，成功搭建了照明电路，实现了照明功能。
2. 照明电路参数测量结果电源电压：220V开关两端电压：220V灯具两端电压：220V分析：测量结果显示，照明电路工作正常，电压稳定。
3. 实验现象在实验过程中，观察到闭合开关后，灯具亮起，照明效果良好。
六、实验总结1. 通过本次实验，掌握了照明电路的基本组成和原理，熟悉了照明电路的安装和调试方法。
2. 增强了动手能力，提高了分析问题、解决问题的能力。
3. 认识到安全操作的重要性，养成了良好的实验习惯。
七、改进意见1. 在实验过程中，可以尝试使用不同类型的灯具，比较其照明效果。

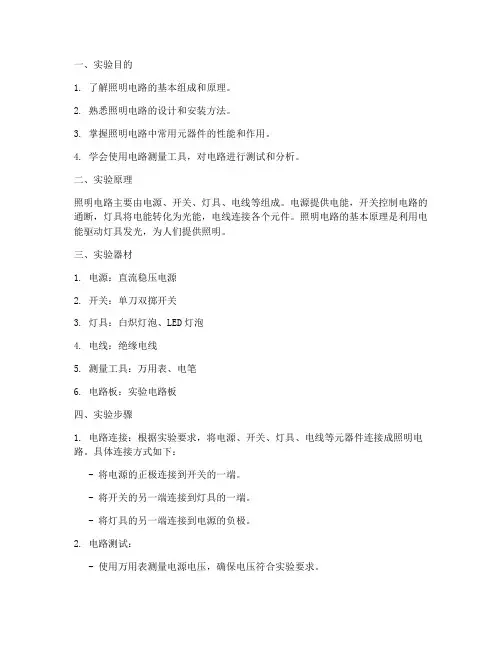

一、实验目的1. 理解照明电路的基本组成和原理。
2. 掌握照明电路的安装和调试方法。
3. 了解安全用电的基本知识和节能措施。
4. 培养动手实践能力和科学探究精神。
二、实验原理照明电路主要由电源、开关、灯泡、导线等组成。
电源提供电能，开关控制电路的通断，灯泡将电能转化为光能，导线将电能传输到各个用电设备。
照明电路的基本原理是利用导线将电能传输到灯泡，使灯泡发光。
开关控制电路的通断，从而实现对灯泡的开关控制。
三、实验仪器与材料1. 电源：直流电源或交流电源。
2. 开关：单刀双掷开关或双刀双掷开关。
3. 灯泡：白炽灯泡或节能灯泡。
4. 导线：绝缘导线。
5. 万用表：用于测量电压、电流等。
6. 电工刀、剥线钳等工具。
四、实验步骤1. 电路连接：- 将电源的正极连接到开关的一个端口。
- 将开关的另一个端口连接到灯泡的一个端口。
- 将灯泡的另一个端口连接到电源的负极。
- 检查电路连接是否正确，确保无短路或漏接现象。
2. 电路调试：- 闭合开关，观察灯泡是否发光。
- 若灯泡不发光，检查电路连接是否正确，是否存在接触不良或导线损坏等问题。
- 若灯泡发光，调整开关位置，观察灯泡是否可以正常开关。
3. 测量电压与电流：- 使用万用表测量电路中的电压和电流。
- 记录测量数据，分析电路性能。
4. 实验数据分析：- 根据测量数据，分析电路的电压、电流、功率等参数。
- 分析电路中各个元件的电压、电流分配情况。
5. 实验结论：- 总结实验结果，分析实验过程中遇到的问题及解决方法。
- 提出改进措施，提高照明电路的性能。
五、实验数据与分析1. 电压测量：- 电源电压：220V- 灯泡电压：220V2. 电流测量：- 灯泡电流：0.18A3. 功率计算：- 灯泡功率：P = U × I = 220V × 0.18A = 39.6W六、实验结论1. 通过本次实验，我们掌握了照明电路的基本组成和原理。
2. 学会了照明电路的安装和调试方法，提高了动手实践能力。
照明电路的接线方法与故障及检修方法想要明白电路的接线方法，我们首先得明白照明回路的供电原理，然后我们才能清楚家装照明电路到底该如何接线。
首先给大家分析家装照明电路的供电原理：家装照明线路的电源引入点就是电表下口，然后接入空气开关的上口，再从空气开关下口引出照明回路的电源；每个照明回路主线都有一根火线和一根零线，从空气开关下口接触，零线直接接在灯上，火线要先进开关，然后再从开关引出一根火线，作为灯的控制线；所有灯的接线原理都是如此，单控、双控、多空无非就是增加了开关之间的控制线，主火线和零线都是从空开下口引出的那根火线和零线。
如何接线：以一个双控开关控制一盏灯为例，来介绍照明回路的灯和开关到底该如何接线；首先还是从空气开关引出一根火线和一根零线，零线很简单，直接进灯就可以了；火线要先到灯头处分线盒，从分线盒里并接出一根火线，然后这根火线再进入开关，接在火线进线L处；然后控制线从L1接出来，接至另一个双控开关的L1，控制线从L2接出来，接至另一个双控开关的L2；另一个双控开关的火线出现L再接至灯；这样接线就完成了；所以，灯的接线不可能像题主说的那样，先把所有开关并联起来，然后分别接各自控制的灯具，因为首先布管我们就没办法布置，其次好多控制线都无法连接；照明回路的布管和穿线都有着自己的规范要求，很多时候并不是我们想象的那么简单，建议还是找专业电工施工。
照明电路在使用时免不了会出故障而导致用户不能用电，这给生活带来许多不便。
所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。
这也可以培养我们运用所学知识解决实际问题的能力。
一、熟知的常见故障1.开路电灯不亮，用电器不工作，表明电路中出现开路。
开路时电路中无电流通过，该故障可用测电笔查出。
如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。
开路会造成用电器无电流通过而无法正常工作。
2.短路就是指电流没有经过用电器而直接构成通路。

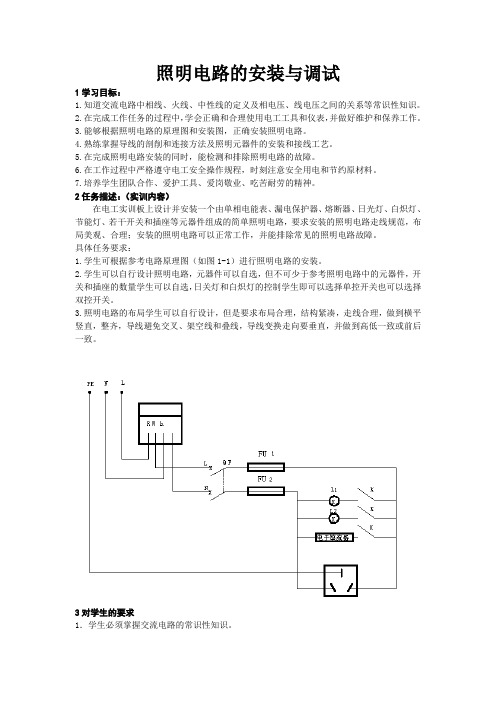

照明电路的安装与调试1学习目标：1.知道交流电路中相线、火线、中性线的定义及相电压、线电压之间的关系等常识性知识。
2.在完成工作任务的过程中，学会正确和合理使用电工工具和仪表，并做好维护和保养工作。
3.能够根据照明电路的原理图和安装图，正确安装照明电路。
4.熟练掌握导线的剖削和连接方法及照明元器件的安装和接线工艺。
5.在完成照明电路安装的同时，能检测和排除照明电路的故障。
6.在工作过程中严格遵守电工安全操作规程，时刻注意安全用电和节约原材料。
7.培养学生团队合作、爱护工具、爱岗敬业、吃苦耐劳的精神。
2任务描述：（实训内容）在电工实训板上设计并安装一个由单相电能表、漏电保护器、熔断器、日光灯、白炽灯、节能灯、若干开关和插座等元器件组成的简单照明电路，要求安装的照明电路走线规范，布局美观、合理；安装的照明电路可以正常工作，并能排除常见的照明电路故障。
具体任务要求：1.学生可根据参考电路原理图（如图1-1）进行照明电路的安装。
2.学生可以自行设计照明电路，元器件可以自选，但不可少于参考照明电路中的元器件，开关和插座的数量学生可以自选，日关灯和白炽灯的控制学生即可以选择单控开关也可以选择双控开关。
3.照明电路的布局学生可以自行设计，但是要求布局合理，结构紧凑，走线合理，做到横平竖直，整齐，导线避免交叉、架空线和叠线，导线变换走向要垂直，并做到高低一致或前后一致。
3对学生的要求1．学生必须掌握交流电路的常识性知识。
2．学生必须学会正确和合理使用电工工具和仪表，并做好维护和保养工作。
3．学会各种照明元器件的安装和接线方法。
4．工作过程中要节约使用原材料，且操作一定要规范。
5．实施过程中，必须时刻注意安全用电，严禁带电作业，严格遵守安全操作规程。
6．按任务要求完成照明电路的安装和调试的工作任务。
7.学生必须具有团队合作的精神，以小组的形式完成工作任务。
8．爱护工具和仪表，损坏需按价赔偿。
9．上课时必须穿工作服，女生应带工作帽，不许穿拖鞋上课。
实训（实训、一体化）授课教案电,具体办法应按三相五线制敷设要求的规定实施.我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。
如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。
工业用电采用三相电，如三相交流电动机等。
相与相之间的电压是线电压，电压为380V。
相与中心线之间称为相电压，电压是220V。
在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。
在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。
2）漏电保护器工作原理如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安。
3）一控一灯电路控制原理4）电路检修方法1.故障判别的一般方法检修故障，关键是找出故障部位。
一套住房，可能出现故障的地方较多。
要能比较迅速地排除故障，就需要掌握寻找故障的基本方法，这样才能使检修工作事半功倍。
发生故障后，先根据故障现象判断出故障存在的大概部位，缩小故障范围。
然后有的放矢地在这个确定的部位寻找故障确切部位。
例如，家里的电灯突然熄灭了，应当首先观察左右邻居的电灯是否熄灭。
如果邻居的电灯都不亮，这说明室外电路或保险丝有了故障。
如邻居的灯都亮，这说明自己家里的电路发生了故障。
接着要根据家里电路的构成情况：电源从何处进户、总干线走向如何、有哪些分支电路、每盏灯是如何控制的等，逐步缩小范围，找出故障部位。
[学生]电工基础实训报告一、实训项目: 一室家庭照明电路的安装实训二、实训目的:1.掌握导线的正确可靠的连接方法；2.了解照明电路原理、构成和接线方法。
三、实训器材导线、灯座、插座、灯泡、开关、工具。
四、实训原理1.项目要求布置一盏灯, 一个五孔插座, 一个开关, 漏电保护器。
各器具的安装要符合低压照明电路安装规范。
五、操作步骤:1.按照要求设计电路图；2.根据设计电路图连接线路。
六、注意事项:（1）灯具的安装高度：室内一般不底于2.4M, 室外一般不得底于3M。
（2）室内照明开关一般安装在门边易于操作的地方。
拉线开关的安装高度一般离地2--3M, 墙壁开关一般离地1.3M, 离开框的距离一般为150~200mm。
（3）明装插座距离地面不低于1300mm, 安装插座的底边距地高度一般为300mm, 壁挂式空调插座的高度为1900mm[教师]任务二: 一室一厅家庭照明电路的安装实训【教学目的】1.学生通过照明线路的安装与维修的实践技能训练, 使学生掌握电工的基本操作工艺、常用电路的安装及工作原理等。
2.掌握导线的正确可靠的连接方法；3.了解照明电路原理、构成和接线方法4.会使用数字式万用表进行测量5、会使用常见的电工工具, 如剥线钳、测电笔的使用。
【教学重点】一室一厅家庭照明电路电路的安装【教学难点】一室一厅家庭照明电路电路的安装【教学方法】讲授法、任务驱动法、指导法【实训用具】导线、灯座、插座、灯泡、电能表、剥线钳、尖嘴钳、电工锤、布线木板、开关、线卡。
【教学时间】10学时【项目要求及说明】项目要求客厅布置一盏灯, 一个五孔插座, 一个开关, 客厅进线处安装电能表、总控刀闸、漏电保护器；卧式安装一盏灯, 要求能用两个开关控制。
用两块木板模拟两间房子。
（1）认识各种各样的灯:（3）灯具选用原则环境条件: 应注意防火, 防爆, 灰尘, 潮湿。
震动和化学腐蚀等环境。
2）经济性：主要考虑初始投资费用（灯具购置费）, 年运行费（电费, 灯具更换费）以及年维护费（换灯和人工费）, 应尽量选择既经济有方便的灯具。
一、实训目的本次照明灯路安装实训旨在通过实际操作，使学生掌握照明电路的基本原理、安装方法和调试技能，提高学生对电气工程实际操作能力的培养。
通过实训，学生能够了解照明电路的设计、施工及维护过程，增强工程实践能力，为今后从事电气工程相关岗位打下坚实基础。
二、实训内容1. 照明电路的基本原理- 照明电路是利用电能产生光能，为人们提供照明的一种电路。
主要包括电源、开关、灯具、电线等组成部分。
- 照明电路的原理是通过电源将电能转换为光能，通过灯具照射到需要照明的区域。
2. 照明电路的设计- 根据照明需求，选择合适的灯具、开关、电线等材料。
- 设计合理的电路图，确保电路安全、可靠、经济。
3. 照明电路的安装- 根据电路图，进行现场测量，确定灯具、开关、电线等位置。
- 安装灯具、开关、电线等，确保安装牢固、接线正确。
- 检查电路连接，确保无短路、漏电等安全隐患。
4. 照明电路的调试- 开启照明电路，检查灯具是否正常工作。
- 调整灯具亮度，确保照明效果符合要求。
- 检查电路运行，确保无异常现象。
三、实训过程1. 准备工作- 熟悉照明电路的基本原理和安装方法。
- 准备好所需的工具和材料，如电工刀、扳手、电线、灯具、开关等。
2. 现场测量- 根据电路图，确定灯具、开关、电线等位置。
- 使用测量工具，测量电线长度、灯具高度等参数。
3. 安装灯具、开关、电线- 按照电路图，安装灯具、开关、电线等。
- 确保安装牢固、接线正确。
4. 检查电路- 检查电路连接，确保无短路、漏电等安全隐患。
- 使用测电笔检查电路是否通电。
5. 调试照明电路- 开启照明电路，检查灯具是否正常工作。
- 调整灯具亮度，确保照明效果符合要求。
四、实训结果通过本次实训，我们成功完成了照明灯路的安装和调试。
以下是实训成果：1. 照明电路设计合理，符合实际需求。
2. 照明电路安装牢固，接线正确。
3. 照明电路运行正常，无异常现象。
4. 照明效果良好，满足照明需求。
