机械工程设计规范要求机械工程设计规范要求是指在机械工程设计过程中所需要满足的标准和要求。
这些规范要求的制定是为了确保机械设备的设计和制造符合国家和行业的标准，提高产品质量，保障使用安全性，并且有利于推动机械工程技术的发展和创新。
一、设计原则1. 安全性：设计应保证设备的使用安全，避免因设计不合理导致的事故发生。
2. 可靠性：设计应确保设备能够长时间、稳定地运行，降低维修和更换成本。
3. 经济性：设计应充分考虑材料成本、制造工艺、维护成本等因素，尽量降低设备制造和使用成本。
4. 先进性：设计应采用最新的技术和工艺，提高设备的性能和竞争力。
二、尺寸和公差1. 尺寸控制：设计中应确保设备各个零件的尺寸控制在允许范围内，以保证装配的精度和稳定性。
2. 公差要求：根据零件的功能和要求，设置合理的公差范围，使其适应不同工艺要求和使用环境。
三、材料和加工1. 材料选择：根据设备的使用要求选择合适的材料，考虑到材料的强度、耐磨性、耐腐蚀性等性能。
2. 加工工艺：设计中应合理选择加工工艺，确保零件的精度和表面质量，提高设备的可靠性和使用寿命。
四、装配和调试1. 装配要求：设计中应规定装配的顺序、方法和注意事项，保证装配过程中不会产生误差和损坏。
2. 调试要求：设计中应提供设备的调试方法和步骤，确保设备在投入使用前能够正常运行。
五、检验和验收1. 检验标准：设计中应规定设备的检验标准和方法，确保设备在出厂前经过严格的检验和测试，符合规定的技术要求。
2. 验收要求：设计中应明确设备的验收标准和程序，确保设备交付使用前能够通过验收。
六、文件和文档1. 设计文件：设计中应编制和保留相应的设计文件，包括设计图纸、设计说明书、材料清单等，便于溯源和参考。
2. 维护手册：设计中应提供设备的维护手册，包括设备操作方法、维护保养周期和方法等，方便设备的使用和维护。
七、环境保护1. 设计中应充分考虑环境保护要求，避免对环境造成污染和破坏。
几何公差带的四要素及其特点
几何公差带的四要素包括：大小、形状、方向和位置。
1. 大小：公差带的大小用宽度或直径表示，由给定的公差值决定。
2. 形状：公差带的形状由被测要素的几何形状、几何特征项目和标注形式决定。
主要有直线度公差、平面度公差、圆度公差、圆柱度公差、线轮廓度公差（无基准）和面轮廓度公差（无基准）。
3. 方向：公差带的方向通常是被测要素的法向。
对于圆度公差带，其方向应垂直于其轴线。
4. 位置：几何公差带的位置有浮动和固定两种形式。
以上内容仅供参考，如需更多信息，建议查阅几何量公差与检测相关书籍或咨询专业人士。

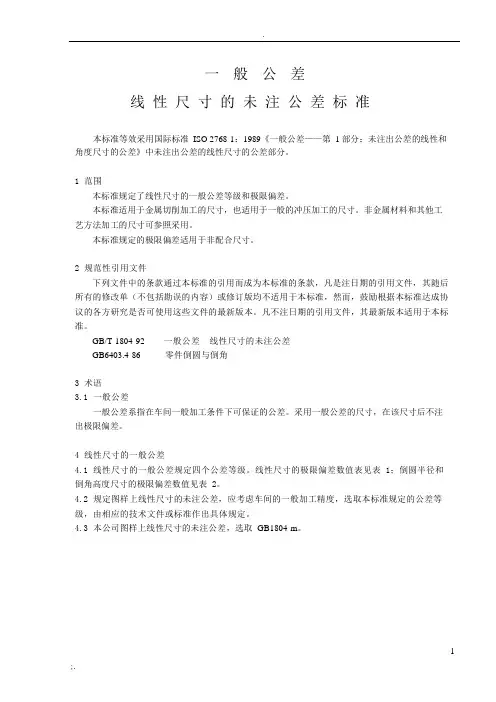

一般公差线性尺寸的未注公差标准本标准等效采用国际标准ISO 2768-1：1989《一般公差——第 1 部分：未注出公差的线性和角度尺寸的公差》中未注出公差的线性尺寸的公差部分。
1范围本标准规定了线性尺寸的一般公差等级和极限偏差。
本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。
非金属材料和其他工艺方法加工的尺寸可参照采用。
本标准规定的极限偏差适用于非配合尺寸。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本标准。
GB/T 1804-92 一般公差线性尺寸的未注公差GB6403.4-86 零件倒圆与倒角3术语3.1一般公差一般公差系指在车间一般加工条件下可保证的公差。
采用一般公差的尺寸，在该尺寸后不注出极限偏差。
4线性尺寸的一般公差4.1线性尺寸的一般公差规定四个公差等级。
线性尺寸的极限偏差数值表见表 1；倒圆半径和倒角高度尺寸的极限偏差数值见表 2。
4.2规定图样上线性尺寸的未注公差，应考虑车间的一般加工精度，选取本标准规定的公差等级，由相应的技术文件或标准作出具体规定。
4.3本公司图样上线性尺寸的未注公差，选取GB1804-m。
1表 1 线性尺寸的极限偏差数值表 2 倒圆半径与倒角高度尺寸的极限偏差数值注：倒圆半径与倒角高度的含义参见GB6403.4。
5线性尺寸的一般公差的表示方法采用GB/T1804 规定的一般公差，在图样上、技术文件或标准中用国家标准号和公差等级符号表示。
例如选用中等级时，表示为：GB/T1804-m2附录 A线性尺寸的一般公差的概念和作用（参考件）A1 概述A1.1 零件上要素的尺寸、形状或要素之间的位置等要求，决定于它们的功能。
无功能要求的要素是不存在的。
GJ图纸设计规范一、绘图基本参数设计规范1.建立线型图层：细实线层：颜色设为白色，线型设为Continuous,线宽设为0.05mm；轮廓线层：颜色设为白色，线型设为Continuous,线宽设为0.30mm；中心线层：颜色设为红色，线型设为Center,线宽设为0.05mm；填充层：颜色设为红色，线型设为Continuous,线宽设为0.00mm；虚线：颜色设为青色，线型设为Dashed,线宽设为0.05mm；折弯线：颜色设为粉色，线型设为Continuous,线宽设为0.05mm块文字层：颜色为黄色2.文字样式汉字样式：txt.shx,gbcbig.shx字母样式：gbenor.shx数字样式：gbeitc.shx比例均设为13.标注的规范根据制图标准规定设置标注样式基本参数：⑴线：①尺寸线：颜色为青色，线型为Continuous，线宽为0.00mm；超出标记为0；基线间距为4.5mm；②延伸线：颜色为青色，线型为Continuous，线宽为0.00mm；超出尺寸线为1mm，起点偏移量为0mm，⑵符号和箭头：①箭头：采用实心闭合，箭头大小为2.5mm；②圆心标记：采用标记，尺寸2.5mm；③折断注释：折断大小3.75mm；④弧长符号设为标注文字的前缀；⑤半径折弯标注：折弯角度为45°；⑥线性折弯标注：折弯导读因子设为1⑶文字①文字外观：文字样式设为共杰数字，文字颜色为白色，填充颜色设为无，文字高度设为2.5mm，分数高度比例设为1②文字位置：垂直设为上，水平设为居中，从尺寸线偏移设为0.625mm，文字对齐设为与尺寸线对齐⑷调整①调整选项设为文字和箭头（最佳效果）②文字位置设为尺寸线旁边③标注特性比例需根据设置标注样式调整⑸主单位线性标注：单位格式设为小数，精度设为0.00，分数格式为水平，小数分隔符为“.”（句号），舍入设为0.05，测量单位比例设为1，消零设为后缀⑹换算单位设为默认⑺公差公差设为默认4.标注样式：根据公司实际情况设置如下标注样式：⑴0-200mm标注样式⑵200-500mm标注样式⑶500-800mm标注样式⑷800-1000mm标注样式⑸1000-1500mm标注样式⑹1500-2000mm标注样式⑺2000-3000mm标注样式⑻3000-4000mm标注样式⑼5000-8000mm标注样式⑽8000-10000mm标注样式⑾10000-15000mm标注样式⑿15000-20000mm标注样式⒀20000-25000mm标注样式⒁25000-30000mm标注样式5.块的命名：块的命名采用名称加型号加品牌，例如：缸径50，行程25的亚德客SC系列标准型气缸主视图命名为标准气缸-SC-50-25-亚德客-Z，俯视图命名为标准气缸-SC-50-25-亚德客-F,侧视图命名为标准气缸-SC-50-25-亚德客-C6.图框:采用公司统一样式图框，图框大小根据图纸大小进行等比例缩放二、零件图的绘制零件是机器、部件的基本单元，零件的结构、精度是否合理，直接影响机器或部件的使用性能和制造成本。
PCB制程能力尺寸公差设计规范_相互PCB制程能力尺寸公差设计规范是指在PCB（Printed Circuit Board，印刷电路板）的制作过程中，确定各个元件的尺寸精度范围，以保证PCB的质量和可靠性。
下面将介绍一些常用的PCB制程能力尺寸公差设计规范。
1.组件尺寸公差：在设计PCB时，需要确定每个元件的尺寸公差。
尺寸公差是指元件在制造过程中，其实际尺寸与设计尺寸之间可以接受的最大偏差。
常用的尺寸公差包括线宽、线间距、焊盘尺寸、焊盘间距等。
2.PCB板厚公差：PCB板厚是指PCB板在垂直方向上的厚度，其厚度公差是指板厚的实际测量值与设计值之间允许的最大差异。
一般来说，PCB板的厚度公差为±10%。
3. 孔径公差：孔径公差是指PCB板上的孔的尺寸偏差。
常见的孔有贯穿孔和盲孔，其公差会直接影响到后续的插件焊接和组装工艺。
一般来说，孔径公差应控制在±0.05mm以内。
4. 焊盘公差：焊盘公差是指焊盘的尺寸偏差，焊盘是PCB上焊接元器件的位置，其尺寸的公差可以影响到元器件的插拔和焊接质量。
一般来说，焊盘公差应控制在±0.05mm以内。
5. 线宽和线间距公差：线宽和线间距是PCB上导线的尺寸，其公差可以影响到导线的导电性能和阻抗匹配。
一般来说，线宽和线间距的公差应控制在±0.05mm以内。
综上所述，PCB制程能力尺寸公差设计规范是确保PCB制造过程中各个元件的尺寸精度范围，以保证PCB的质量和可靠性。
通过对组件尺寸公差、PCB板厚公差、孔径公差、焊盘公差以及线宽和线间距公差等要素的控制，可以有效避免制造过程中的尺寸偏差，提高PCB的可靠性和稳定性。
标准公差等级标准公差等级是指在工程制图和零件加工中，对于尺寸公差的一种分类和表示方法。
公差等级的选择对于产品的质量和成本都有着重要的影响，因此在实际的工程设计和生产中，必须对公差等级有清晰的认识和正确的应用。
本文将对标准公差等级进行详细介绍，以便读者更好地理解和运用。
首先，公差等级分为IT等级和数字等级两种表示方法。
IT等级是指采用字母符号表示的公差等级，包括IT01、IT0、IT1、IT2、IT3、IT4、IT5、IT6、IT7、IT8、IT9、IT10共11个等级。
数字等级是指采用数字表示的公差等级，包括01、0、1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20共21个等级。
不同的等级代表了不同的公差范围和精度要求，IT等级和数字等级之间可以通过对照表进行对应。
其次，公差等级的选择应根据具体的产品要求和加工工艺来确定。
一般来说，对于要求较高的精密零件，应选择较高的公差等级，以保证产品的精度和质量；而对于一般要求的零件，则可以选择较低的公差等级，以降低成本和提高生产效率。
在实际应用中，设计师和工程师需要根据具体情况进行综合考虑，选择合适的公差等级。
另外，公差等级的确定还应考虑到零件的功能和使用要求。
例如，对于需要配合装配的零件，应选择较小的公差等级，以确保配合的精度和质量；而对于不需要配合的独立零件，则可以选择较大的公差等级，以降低成本和提高加工效率。
在实际设计和生产中，需要对零件的功能和使用进行充分的分析和评估，以确定合适的公差等级。
最后，公差等级的应用还需要考虑到加工设备和加工工艺的限制。
不同的加工设备和加工工艺对于公差的控制能力是有限的，因此在选择公差等级时，需要充分考虑到实际的加工条件和能力。
在实际生产中，需要与加工厂商和加工工程师进行充分的沟通和协商，以确定合适的公差等级，并进行必要的调整和优化。
总之，标准公差等级是工程制图和零件加工中非常重要的内容，对于产品的质量和成本都有着重要的影响。
手机结构设计公差规范(设计篇)目录:1工程塑料部分(1)工程塑料简要及常见物料(2)设计尺寸公差规范(3)位置公差注意点(4)表面粗糙度要求2板金件材料(1)手机常用板金材料(2)板金件公差要求表3硅胶类公差要求(silicon)4FOAM材质类尺寸要求第一节:工程塑料在塑料产品中,影响模塑制件精度的因素十分复杂.首先是模具制造精度及使用过程中磨损;其次是塑料的流动性,本身的收缩率,另外每批成型条件的不一致, 等等.均可造成塑件的尺寸不稳定性.在我们的设计领域中,常见的工程塑料有:ABS,ABS+PC,PC,PMMA, SILICON,EVA,PVC 及透明ABS,POM等.透明ABS使用概率不多.综合我们以往的经历,将公差配合形成我们内部的一个设计规范.此规范来源实际,且高于国标行位公差:在我们的手机范畴内,牵涉面不是很多.但有些地方需在此提醒大家注意.(1)FLIP_FRONT,HOUSING_FRONT在转轴配合处,需要有同轴度的行位公差来约束.如同轴度偏差较大,就有可能导致FLIP与HOUSING之间的缝隙左右两侧不均匀(2)所有的热压螺母和注塑螺母最好都注行位公差来约束,一旦不同轴或斜歪,强打螺钉后,造成壳体或天线扭曲.其次,BOSS面需给出平面度,以保证良性吻合.表面粗糙度:在塑胶模件中,要求作表面处理的比较多.我们通常所说的亮面,是指表面粗糙度.一般在7级到12级之间(1.25U~0.04U).因其工业过程较简单,在此不再详细描述.但有两点请大家注意:(1)表面并不是越光洁越好,因为分子的亲和力,会导致磨损更加厉害.(2)模具在使用中由于型腔磨损而降低了表面光洁度,应随时给以抛光复原.(3)通常状况下,模件的表面光洁度要比模具低一个级别.(4)电镀件表面是个很光亮的面.但电镀之前,如表面有光洁缺陷,则电镀后缺陷更加明显.如器件滚边后,再电镀,则很明显的看到周边呈现锯齿状第二节:板金件我们通常采用的板金材为:一般为不锈钢才质,但考虑到我们手机特殊性及盐雾喷涂实验,才质要求具有抗腐蚀性,及一定刚度.集合我们以前的项目,一般采用的材料为:固熔热处理奥氏体 1Gr18Ni9公差配合作简练介绍如下:板金材料在冲压过程:一般厂家可以精确到0.05MM,我们将公差规定为:第三节:硅胶类硅胶类(SILICON)材质及弹性体(TPU) 材质,此两类都属软体,延展性较大,所以其尺寸精度较难控制.SILICON类: 我们一般要求公差为±0.1MMTPU类:此类为注塑模工艺, 重要尺寸公差要求为:±0.05MM,次要尺寸为±0.1MM第四节:FOAM材质类这类材质延展性大,质软,易变形.其变型量与其密度有关.密度为一般时,其收缩量为30%到80%. 密度大时也有30%的收缩量.所以在设计中,根据所产生的作用,而提出一个变形量.但厂家可以在原始尺寸上采取±0.2MM的公差喇叭网、蜂鸣器网等材质的未注尺寸公差一般为±0.1MM。
产品（结构）设计指导规范1.产品结构设计准则--支柱(Boss)2.产品结构设计准则--洞孔(Hole)3.产品结构设计准则--扣位(Snap Joints)4.产品结构设计准则--公差(Tolerance)5.产品结构设计准则--壁厚篇6.产品结构设计准则--出模角篇7.产品结构设计准则--加强筋篇8.产品结构设计资料--金属材料9.产品结构设计资料--塑料材质10.产品结构设计资料--禁用之塑料材质1.产品结构设计准则--支柱(Boss)基本设计守则支柱突出胶料壁厚是用以装配产品、隔开物件及支撑承托其他零件之用。
空心的支柱可以用来嵌入件、收紧螺丝等。
这些应用均要有足够强度支持压力而不致於破裂。
支柱尽量不要单独使用，应尽量连接至外壁或与加强筋一同使用，目的是加强支柱的强度及使胶料流动更顺畅。
此外，因过高的支柱会导致塑胶部件成型时困气，所以支柱高度一般是不会超过支柱直径的两倍半。
加强支柱的强度的方法”尤其是远离外壁的支柱，除了可使用加强筋外，三角加强块”Gusset plate的使用亦十分常见。
一个品质好的螺丝/支柱设计组合是取决於螺丝的机械特性及支柱孔的设计，一般塑胶产品的料厚尺寸是不足以承受大部份紧固件产生的应力。
固此，从装配的考虑来看，局部增加胶料厚度是有需要的。
但是，这会引致不良的影响，如形成缩水痕、空穴、或增加内应力。
因此，支柱的导入孔及穿孔”避空孔的位置应与产品外壁保持一段距离。
支柱可远离外壁独立而处或使用加强筋连接外壁，後者不但增加支柱的强度以支撑更大的扭力及弯曲的外力，更有助胶料填充及减少因困气而出现烧焦的情况。
同样理由，远离外壁的支柱亦应辅以三角加强块，三角加强块对改善薄壁支柱的胶料流动特别适用。
收缩痕的大小取决於胶料的收缩率、成型工序的叁数控制、模具设计及产品设计。
使用过短的哥针、增加底部弧度尺寸、加厚的支柱壁或外壁尺寸均不利於收缩痕的减少；不幸地，支柱的强度及抵受外力的能力却随着增加底部弧度尺寸或壁厚尺寸而增加。

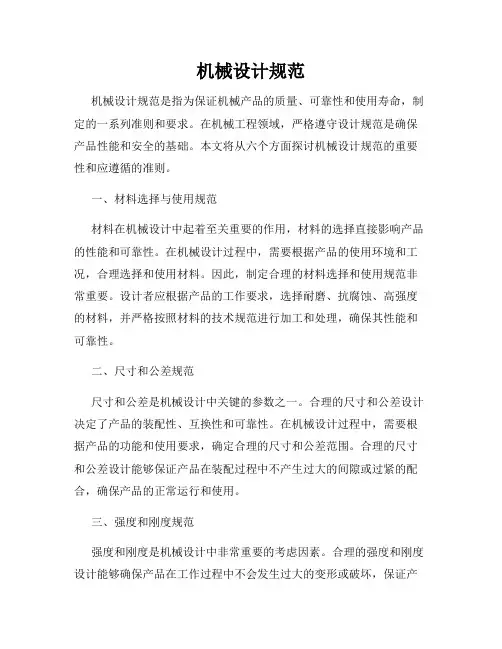

机械设计规范机械设计规范是指为保证机械产品的质量、可靠性和使用寿命，制定的一系列准则和要求。
在机械工程领域，严格遵守设计规范是确保产品性能和安全的基础。
本文将从六个方面探讨机械设计规范的重要性和应遵循的准则。
一、材料选择与使用规范材料在机械设计中起着至关重要的作用，材料的选择直接影响产品的性能和可靠性。
在机械设计过程中，需要根据产品的使用环境和工况，合理选择和使用材料。
因此，制定合理的材料选择和使用规范非常重要。
设计者应根据产品的工作要求，选择耐磨、抗腐蚀、高强度的材料，并严格按照材料的技术规范进行加工和处理，确保其性能和可靠性。
二、尺寸和公差规范尺寸和公差是机械设计中关键的参数之一。
合理的尺寸和公差设计决定了产品的装配性、互换性和可靠性。
在机械设计过程中，需要根据产品的功能和使用要求，确定合理的尺寸和公差范围。
合理的尺寸和公差设计能够保证产品在装配过程中不产生过大的间隙或过紧的配合，确保产品的正常运行和使用。
三、强度和刚度规范强度和刚度是机械设计中非常重要的考虑因素。
合理的强度和刚度设计能够确保产品在工作过程中不会发生过大的变形或破坏，保证产品的稳定性和安全性。
在机械设计过程中，需要根据工作载荷和使用条件，合理确定产品的强度和刚度要求，并进行相应的结构设计和计算。
四、安全性规范机械产品的安全性是设计的首要考虑因素。
合理的安全性设计能够预防事故和保护用户的安全。
在机械设计中，设计者需要根据产品的使用环境和功能，合理确定产品的安全性要求，并进行安全性分析和评估。
同时，设计者还需要根据相关的安全法规和标准，确保产品的设计和制造达到安全性要求。
五、可靠性规范机械产品的可靠性是指在一定时间内正常运行的能力。
合理的可靠性设计能够延长机械产品的使用寿命、降低维修成本，并提高用户的满意度。
在机械设计中，需要根据产品的使用条件和工作要求，进行可靠性设计和评估。
通过合理的结构设计、材料选择和制造工艺控制，确保产品的可靠性和稳定性。
目录（一）概述1.机械制图选择公差范围2.公差数值选择的基本原则3.公差的设定需要满足的要求（二）公差分析技术1．极值法2．方和根法3．蒙特卡洛模拟法（三）公差等级1.等级划分2.公差等级表3.选择原则4.自由公差的概念1) 基本定义2)适用范围（四）GB-T 5847-2004尺寸链计算方法（五）尺寸链设计计算表(一)概述1.机械制图选择公差范围：其实质是在机械设计过程中对公称尺寸的加工精度进行约束和限制。
公差是机械设计工作的核心内容之一，公差范围选择的不同直接会导致机械设计的成与败。
但是公差范围选择对于任何一个机械产品的设计都无现成的标准可供参考，只有设计人员依据公差数值选择基本原则和经验，对照已有成功产品的公差为参照，选择相应的公差进行设计，并通过不断的试验，使公差带的选择符合设计要求和生产需要。
2.公差数值选择的基本原则是：应使机器零件制造成本和使用价值的综合经济效果最好，一般配合尺寸用IT5～IT13，特别精密零件的配合用IT2～IT5，非配合尺寸用IT12～IT18，原材料配合用IT8～IT14。
3.公差的设定需要满足以下要求：1）.满足产品的制造能力，如果产品的制造能力达不到公差设定的要求，公差设定得再高也没有意义；2）.通过公差分析，设定的公差应当满足产品的装配、功能、外观和质量等要求；3）.公差与产品的成本相关，公差越严格，产品成本就越大，在满足以上要求的前提下，公差越宽松越好；4）.合理设计产品特征，可以以较宽松的要求设定公差，从而降低产品成本。
公差分析是指在满足产品功能、性能、外观和可装配性等要求的前提下，合理地定义和分配零件和产品的公差，优化产品设计，从而以最小的成本和最高的质量制造产品。
公差分析是面向制造和装配的产品设计中非常重要的一个环节，对于降低产品成本、提高产品质量具有重大影响。
（二）公差分析技术公差分析也叫做公差的验证，就是指已知各零件的尺寸和公差，确定最终装配后需保证的封闭环的公差。
