电路中的短路和开路电路是现代科技中不可或缺的一个组成部分。
而在电路中，短路和开路是两个常见的问题，它们在电路的正常运作中起到重要的作用和影响。
本文将详细介绍电路中的短路和开路，并分析它们对电路功能和性能的影响。
一、短路的定义和特点短路是指电路中两个节点之间被直接连接，导致电流绕过了原本预定的路径。
简单来说，就是电路中的导线之间出现了低阻抗的连接。
短路通常是不被设计者所期望的，它可能是由于元件损坏、接线错误或错误的设计等原因导致。
短路的特点是电流异常的增大。
由于电流在电路中是按照欧姆定律进行传递的，短路会导致电阻急剧降低，电压降也会骤减。
这样一来，大量的电流会通过短路路径直接流过，对电路中的其他元件和部分造成损坏甚至破坏。
二、短路对电路的影响1. 电路故障：短路会导致电路的正常工作受到干扰甚至停止。
电路中的其他元件和部分可能无法正常工作，导致整个电路无法完成既定的功能。
2. 元件损坏：由于短路会引发大量的电流通过，过大的电流会导致电子元件受热、着火，甚至损坏。
一些敏感元件可能无法承受高电流的冲击而立即损坏。
3. 烧毁线路：当短路发生在电路板上时，过大的电流会导致线路过热，甚至引起线路烧毁。
这不仅会导致电路无法工作，还对电脑、手机等设备造成严重的安全隐患。
三、短路的预防和解决方法为了防止短路对电路造成损坏，我们可以采取一些预防和解决方法。
1. 电路设计中避免短路：在设计电路时，应根据元件的特性合理布局，尽量避免元件之间的短路。
合理的布线和正确的元件连接方式可以有效地减少短路的发生。
2. 定期维护和检查：定期对电路进行维护和检查，及时发现和解决潜在的短路问题。
对于发现的短路，应迅速排除并修复。
3. 使用保险丝和断路器：在电路中加入保险丝和断路器可以在短路时切断电源，起到保护电路和设备的作用。
保险丝和断路器能够在电流超过一定限制时自动切断电路，有效防止短路给电路带来的危害。
四、开路的定义和特点开路是指电路中某个部分或元件的连接被断开，导致电流无法在该部分或元件中流动。
如何判断电路短路或断路判断电路短路或断路是电工工程师和电子技术人员在工作中经常遇到的问题。
通过正确的方法和仪器，可以快速准确地判断出电路的短路或断路位置，从而进行维修和修复工作。
本文将介绍几种常见的判断电路短路或断路的方法。
一、视觉观察法（目测法）通过目测法可以初步判断电路是否存在短路或断路的情况。
常见的短路现象包括线路熔断、烧焦、烧黑等情况，可以通过肉眼观察电路的外观来判断。
断路现象通常表现为线路断开、剥落、松动等，也可以通过目测法判断。
二、万用表法万用表是测量电路参数和判断电路短路或断路的常用工具。
使用万用表测试电路时，需要注意以下几个步骤：1.关闭电路电源，确保电路处于断开状态。
2.将万用表拨至电流档位，并使其接通电路。
3.观察万用表的指针或数码显示。
如果指针或显示值为零，则说明电路是短路状态；如果指针或显示值为无穷大，则说明电路是断路状态。
三、电路追踪仪法电路追踪仪是一种常用的电路短路和断路判断工具。
使用电路追踪仪判断电路短路或断路的步骤如下：1.关闭电路电源，确保电路处于断开状态。
2.将电路追踪仪的探针一端连接到需要判断的电路的一个节点上，将另一端放置在电路的其他节点或地线上。
3.打开电路追踪仪的电源，开始进行测试。
4.通过电路追踪仪的指示灯或声音提示来判断电路的短路或断路位置。
四、热成像仪法热成像仪是一种通过红外线来检查电路的工具。
使用热成像仪判断电路短路或断路的步骤如下：1.关闭电路电源，确保电路处于断开状态。
2.打开热成像仪，对准需要检查的电路进行扫描。
3.通过热成像仪的热能图像来判断电路的短路或断路位置。
短路状态通常表现为高温区域，而断路状态则通常表现为低温区域。
五、电路分析法电路分析法是一种通过电路分析软件来判断电路短路和断路的方法。
电路分析软件能够模拟电路的工作状态，通过对电路进行分析，可以得到电压、电流等参数的数值，从而判断电路是否存在短路或断路的情况。
总结：以上是几种常见的判断电路短路或断路的方法，每种方法都有各自的特点和适用范围。
电路中短路和断路电路的组成所谓的电路，就是把电源、用电器、开关用导线连接起来组成的电流路径。
其中电源是向电路提供持续电流的装置；用电器是利用电流工作的设备；导线是用来连接电源和用电器的，其作用是传输电流；开关的作用是用来控制用电器和电源的通断。
可见，对于电路的组成，这四大元件缺一不可。
电路的三种状态：通路、断路和短路1. 通路：接通的电路叫通路。
这时，电路是闭合的，且处处有持续的电流。
2. 断路：断开的电路叫断路，这时电路某处断开了，电路中就没有了电流。
3. 短路：直接用导线把电源的两极（或用电器的两端）连接起来的电路叫短路。
（1）短路的分类短路有两种形式：一是整体短路，也称电源短路，它是指用导线直接连接在电源的正负极上，此时电流不通过任何用电器而直接构成回路，电流会很大，可能把电源烧坏。
二是局部短路，它是指用导线直接连接在用电器的两端。
此时电流不通过电器而直接通过这根导线。
发生局部短路时会有很大的电流。
因此，短路状态是绝对不允许出现的。
（2）短路的实质无论是整体短路还是局部短路，都是电流直接通过导线而没有通过用电器，使电路中的电阻减小从而导致电流增大。
这就是短路的实质。
（3）短路的分析方法有时短路发生比较隐蔽，一眼不容易看出，如何分析呢？可以采取电流优先流向分析法。
如果电流有两条路径可供选择，一条路径全部是导体，一条路径中含有用电器，那么电流总是优先通过导线。
具体的分析方法是：当电路构成通路时，电流从电源的正极出发，它总是优先通过导体并且能够回到电源的负极，便构成电源短路或用电器短路。
（4）短路故障的判断方法短路是一种常见的电路故障，由于发生短路时电流没有通过用电器，导致用电器的电压为零，这就是发生短路的特征。
此时可用电压表测量用电器两端的电压，若此处电压为零，则可能短路。
九年级物理短路断路的判断
摘要：
1.短路和断路的定义
2.短路和断路的区别
3.如何判断短路和断路
4.短路和断路在电路中的表现
5.实例分析
正文：
一、短路和断路的定义
短路是指电路中电流在不经过用电器的情况下，直接从电源正极流回负极的现象。
而断路则是指电路中某处出现断开，导致电流无法流通。
二、短路和断路的区别
短路和断路的主要区别在于电流是否能够流通。
短路时，电流能够流通，但会非常大，可能导致电源烧毁或电路损坏。
断路时，电流无法流通，电路中没有电流流动。
三、如何判断短路和断路
在串联电路中，如果一个灯泡不亮，但其他灯泡正常发光，则说明该灯泡所在的支路出现了短路。
如果两个灯泡都不亮，则说明电路出现了断路。
在并联电路中，如果一个灯泡不亮，但其他灯泡正常发光，则说明该灯泡所在的支路出现了断路。
如果所有灯泡都不亮，则可能是干路出现了断路，或者电源出现了问题。
四、短路和断路在电路中的表现
短路时，电路中的电流会非常大，可能会导致电源烧毁或电路损坏。
严重时，还可能引发火灾等安全事故。
断路时，电路中没有电流流动，用电器无法正常工作。
五、实例分析
假设我们有一个串联电路，包含两个灯泡。
如果其中一个灯泡不亮，而另一个灯泡正常发光，则说明不亮的灯泡所在的支路出现了短路。
如果两个灯泡都不亮，则说明电路出现了断路。
在并联电路中，如果一个灯泡不亮，而另一个灯泡正常发光，则说明不亮的灯泡所在的支路出现了断路。
如何判断电路故障问题“电路的故障”问题在中考时常出现在电路选择题中，它主要分为无电表（电流表、电压表）和有电表两种情况下的电路故障，电路故障主要包括断路和短路，造成断路的主要原因有：①连接电路时，导线与接线柱之间接触不良；②由于电压过高电路被烧断，比如灯被烧坏；③将电压表串联在电路中，因为电压表的内阻过大，造成电压表所在电路断路。
而造成短路的主要原因有：电路的错误连接产生短路，如电流表并联在电路中，因电流表的内阻太小，相当于接入了导线。
现举例分析。
一. 无电表时的电路故障例1. 小明在做实验时把甲、乙两灯泡串联后通过开关接在电源上，闭合开关后，甲灯发光，乙灯不发光。
乙灯不发光的原因是（）A. 它的电阻太小；B. 它的电阻太大；C. 流过乙灯的电流比甲灯小；D. 乙灯灯丝断了。
分析与解答：因为甲、乙两灯组成的是串联电路，当开关闭合后，甲灯发光，这证明电路是通路，所以要想知道乙灯不亮的原因，必须得清楚串联电路的电流、电压及电阻的各自特点。
因串联电路的电流处处相等，因此有串联电阻两端的电压与电阻是成正比关系的，当乙灯电阻太小时，其两端的电压也太小，远小于其额定电压，所以乙灯不会发光。
答案：A二. 有电表时的电路故障例2. 如图1所示为两个灯组成的串联电路，电源电压为6V，闭合开关S后两灯均不发光，用一只理想电压表测量电路中ab间电压为0，bc间电压为6V，则电路中的故障可能为：A. L1短路且L2断路B. L1和L2均断路C. L1断路且L2短路D. 只有L2断路分析与解答：本题主要考查电路发生故障原因的判断，解题关键是理解电路的连接及特性。
分析时可以从有示数的电表或有工作的用电器开始分析：①当电压表接在ab间时电压为0，说明电压表中无电流通过，即电压表、电源、开关、灯L2组成的是开路；②当电压表接在bc间时电压为6V，说明电压表中有持续的电流通过，即电压表、电源、开关、灯L1组成通路，这时电压表示数接近电源电压为6V。
一、短路与断路现象分析电路故障类型，主要有两种，短路和断路。
短路，又分为电源短路和用电器短路两种。
1、电源短路，指导线不经过用电器而直接接到了电源的两极上。
导致电路中电流过大，从而烧坏电源。
这种情况是绝对不允许的。
电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。
2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。
这种情况一般不会造成较大的破坏。
用电器短路，从实验的角度给学生做如图所示的实验，学生观察到：闭合开关，灯泡L1、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。
事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过L1，回到电源负极。
将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。
这种现象表现出了自然界“最经济的原理”。
断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。
二、电路故障模拟实验如图，灯泡L1和灯泡L2串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验：实验一：模拟灯L1短路的情形，取一根导线并接到L1的两端，闭合开关，观察到灯L2发光，且亮度变亮，电流表示数变大，电压表无示数（被短路）；实验二：模拟灯L1断路的情形，将灯L1从灯座上取下来，闭合开关，观察到灯L2熄灭，电流表无示数，电压表示数变大，为电源电压；实验三：模拟灯L2短路的情形，取一根导线并接到L2的两端，闭合开关，观察到灯L1亮度变亮，电流表示数变大，电压表示数变大；实验四：模拟灯L2断路的情形，将灯L2从灯座上取下来，闭合开关，观察到灯L1熄灭，电流表无示数，电压表也无示数。
三、判断故障的方法使用电压表、电流表、小灯泡、导线等都可以判断故障所在，以下举例说明。
初中物理断路短路分析断路和短路是电路中常见的两种故障，对于初中的物理学生来说，了解和分析断路和短路现象是非常重要的。
下面是我对断路和短路的分析，希望能帮助到你。
首先，我们来了解一下什么是断路和短路。
断路是指电路中一些部分或全部的导线被切断，导致电流无法通过的现象。
换句话说，电路中的断路相当于有一个打开的开关，使电流无法流动。
短路是指电路中两个导线之间的电阻接近于零，导致电流异常大的现象。
换句话说，电路中的短路相当于两个导线直接连接在一起，使电流超过电路能承受的极限。
接下来，我们来分析一下断路和短路的原因和特点。
1.断路的原因：-导线被切断或接触不良：如果电路中的导线被切断或接触不良，电流无法通过，就会出现断路现象。
-开关或其他元件故障：如果电路中的开关或其他元件出现故障，导致无法闭合，也会出现断路现象。
2.断路的特点：-电流无法通过：因为断路相当于电路中有一个开关打开，导致电流无法通过。
-电路中一些或多个元件无法工作：由于电流无法通过，所以电路中相应的元件无法正常工作。
-电路中其他部分正常：即使电路中有断路现象，其他部分的元件仍然可以正常工作。
3.短路的原因：-导线接触不良：如果电路中的导线接触不良，导致电阻接近于零，就会出现短路现象。
-元件损坏或故障：如果电路中的一些元件损坏或故障，导致电阻接近于零，也会出现短路现象。
4.短路的特点：-电流异常大：由于电阻接近于零，根据欧姆定律，电流会变得非常大。
-电路中其他部分受损：因为电流异常大，会导致其他部分的元件过载或受损。
-容易引发火灾等危险：由于电流超过电路能承受的极限，短路容易引发火灾等危险。
最后，我们来讨论一下如何分析和解决断路和短路问题。
1.断路问题的分析和解决：-检查导线是否被切断或接触不良，有必要时更换或修复导线。
-检查开关或其他元件是否故障，有必要时更换故障元件。
2.短路问题的分析和解决：-检查导线接触是否良好，重新连接导线或更换接头。
短路和断路的判断方法短路是指电路或电路中的一部分被短接。
断路（开路）是指处于电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好（如把电压表串联在电路中），即整个电路在某处断开的状态。
下面是关于“短路和断路的区别口诀短路和断路的判断方法”的详细说明。
一.短路和断路的区别口诀。
分析电路的口诀：1、分析电路应有方法：先判串联和并联；电表测量然后断。
一路到底必是串；若有分支是并联。
2、还请注意以下几点：A表相当于导线；并时短路会出现。
如果发现它并源；毁表毁源实在惨。
若有电器被它并；电路发生局部短。
V表可并不可串；串时相当电路断。
如果发现它被串；电流为零应当然。
连接电路口诀：1、连接电路怎么办：串联很简单，各个元件依次连；并联有点难，连干路，标节点；支路可要条条连，连好再检验。
2、还有电表怎样连：A表串其中；V表并两端。
线柱认真接；正（进）负（出）不能反。
量程不能忘；大小仔细断。
3、提醒你一点：无论串联或并联；电压表应后连。
二.短路和断路的判断方法。
1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。
在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。
2、根据开始一步再判断哪部分断路或短路。
例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。
电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。
例2、L1与L2串联，电压表V1测L1电压，V2测L2电压。
闭合开关后，两灯都不亮。
则下列说法的正确是：A、若V1=0，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。
电路中短路和断路的判断方法1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。
在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。
2、根据第一步再判断哪部分断路或短路。
例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。
电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。
例2、L1与L2串联，电压表V1测L1电压，V2测L2电压。
闭合开关后，两灯都不亮。
则下列说法正确的是：A、若V1=0，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。
解：可能你会错选A。
其实答案为B。
首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。
当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。
而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。
再给你一个口诀分析电路的口诀1、分析电路应有方法：先判串联和并联；电表测量然后断。
一路到底必是串；若有分支是并联。
2、还请注意以下几点：A表相当于导线；并时短路会出现。
如果发现它并源；毁表毁源实在惨。
若有电器被它并；电路发生局部短。
V表可并不可串；串时相当电路断。
如果发现它被串；电流为零应当然。
连接电路口诀1、连接电路怎么办：串联很简单，各个元件依次连；并联有点难，连干路，标节点；支路可要条条连，连好再检验。
2、还有电表怎样连：A 表串其中；V表并两端。
线柱认真接；正(进)负(出)不能反。
量程不能忘；大小仔细断。
3、最后提醒你一点：无论串联或并联；电压表应最后连。
202122232425 26 27 28 29 30爱情是一百年的孤独，直到遇上那个矢志不渝的守护你的人，那一刻，所有苦涩的孤独，都有了归途。
初中物理电路短路和断路情况电路故障的常见情况有两种，断路和短路。
短路：指电路或电路中的一部分被短接，如负载与电源两端被导线连接在一起，就称为短路。
当产生短路时，电路被短路部分有电流通过（电流表有示数），被短路两点之间没有电压（电压表无示数）。
断路：指处于电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好，即整个电路在某处断开的状态。
当产生断路时，电路断路部分没有电流通过（电流表无示数），断路两点之间有电压。
根据现象判断电路故障现象一：用电器不工作1、串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。
2、并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。
现象二：电流表示数正常，电压表无示数1、分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。
2、故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
现象三：电流表无示数，电压表有示数1、分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。
2、故障原因：①电流表短路；②和电压表并联的用电器断路。
现象四：电流表、电压表均无示数1、分析：“电流表、电压表均无示数”表明无电流通过两表。
2、故障原因：①两表同时短路；②干路断路导致无电流。
利用电流表或导线、电压表查找电路故障1、用导线或电流表查找：将导线或电流表依次并联在用电器两端，若电路中的其他用电器工作，则与导线或电流表并联的用电器发生了断路（不能将导线和电流表并联在电源两端，这样会造成电源短路）。
2、用电压表查找：将电压表依次并联在用电器两端，若电压表有示数，则与电压表并联处发生了断路，与电压表串联的电路是通路；若电压表无示数，则与电压表并联处发生了短路，或与电压表串联的电路存在断路。
测量小灯泡电阻实验中常见的故障1、小灯泡短路：电流表有示数，电压表无示数，小灯泡不发光。
电路故障分析技巧电路故障分析方法，是电学基础知识的应用，这类问题历来都是中高考的重点题目，那我们应该怎样进行电路故障分析呢？电路故障一般分为两大类，短路和断路，但实际问题中，我们还需要根据具体故障现象具体分析。
一、短路。
判断短路很简单，首先，电路中有电流，其次，如果是串联电路，那么被短路的用电器不工作，其他用电器正常工作；如果是并联电路，电路中的用电器都不工作。
二、要找出短路的位置，有两种不错的方法。
第一种，用电压表并联在各个部分，如果电压表示数为零，说明该处短路。
这里需要注意，导线之间的电压为零，说明导线是正常的。
三、第二种判断短路的方法就是小灯泡检测法。
把小灯泡并联在各个部分，如果小灯泡不发光，说明该处用电器短路。
这里也要注意，接到导线部分的小灯泡不发光说明导线是正常的，因为此时小灯泡是短路的。
四、断路。
电路中没有电流，串联电路中所有用电器都不能正常工作；并联电路中，如果干路发生断路，所有用电器不工作，如果某支路用电器不工作，说明该支路发生断路。
五、找出断路的位置，可以使用以下四种方法。
第一种，电流表检测法。
把电流表并联到各个部分，如果电流表有读数，其他部分也可以正常工作，说明与电流表并联的部分发生了断路。
六、第二种方法是电压表检测法。
把电压表并联到各个部分，如果电压表的示数与电源电压相等，说明该并联部分发生断路。
因为此时，电压表等于串联在了电路中，示数变大。
七、第三种方法是导线检测法。
这是最简单的方法。
把一段导线与各部分两个接线柱之间并联，如果用电器都开始正常工作，说明该部分出现断路。
八、第四种方法是小灯泡检测法。
把小灯泡并联在各个部分，如果小灯泡发光并且其他部分开始正常工作，说明该处发生断路。
初中物理电路故障分析初中物理电路故障分析一、短路、断路和开路1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。
会导致电路中电流过大而烧坏电源。
（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。
（一般不会造成较大的破坏。
）2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。
可能是由于接触问题或者电流过大把用电器烧毁引起的。
3、开路：一般情况下等同于断路。
就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。
二、电路故障分析（一）针对串联电路中的断路故障方法1：将完好的用电器与被测电路并联。
若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。
方法2：用导线与被测电路并联。
若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。
（二）利用电流表的示数变化判断电路故障1．对于电路中原有电流表的示数变化情况分析。
（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。
（2）示数减小，说明电路（或支路）中发生断路。
2．（针对串联电路）将电流表与被测电路并联分析。
（1）有示数，说明被测电路上发生断路。
（2）无示数，说明：未测电路上发生断路。
（三）利用电压表的示数变化判断电路故障1．对于电路中原有电压表的示数变化情况分析。
（1）示数增大，说明未与电压表并联的用电器被短路。
（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
2．将电压表与被测电路并联分析。
（1）有示数，说明：电压表与电源正负极间是通路的。
（2）无示数，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
电路故障----短路与断路分析专题一：断路与短路1.图中所示电路，闭合开关S 后，灯泡L1、L2都不发光，电流表示数几乎为零，电压表示数约3V 。
已知两灯规格相同，则该电路故障可能是（）A ．灯泡L 1断路B ．灯泡L 2断路C ．灯泡L 1短路D ．电流表处有短路2.如图所示电路，电源电压恒为3V 。
闭合开关S 后，小灯泡L 1、L 2均发光；一段时间后，两灯突然同时熄灭，电压表示数约为3V 。
若故障只发生在两只灯泡上，那么下列说法中正确的是（）A ．L 1的灯丝断了B ．L 2的灯丝断了C ．L 1发生短路故障D ．此时如果把开关S 断开，电压表示数将为零3.如图所示的电路中，电源电压保持不变，闭合开关S 后，灯泡L 1、L 2都发光；一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A ．灯泡L 1短路B ．灯泡L 2短路C ．灯泡L 1断路D ．灯泡L 2断路4.如图3所示，闭合开关S 1、S 2后，灯L 1、L 2均发光。
一段时间后，只有一盏灯熄灭，电流表A 的示数变为零，则下列判断正确的是（）A ．电路的故障可能是灯L 1短路B ．电路的故障可能是灯L 2断路C ．两灯发光时，L 1、L 2为并联D ．两灯发光时，L 1、L 2为串联L 1L 2SVVAL 1L 2S 图35.如图5所示的电路中，将开关S 闭合，灯L 1和L 2均发光，下列说法中正确的是（）A.电压表测的是电源两端的电压B.灯L 1和L 2是并联的C.若灯L 1发生断路，灯L 2能继续发光D.通过灯L 1和L 2的电流一定相等6.如图所示的电路中，L 1和L 2为规格相同的小灯泡。
闭合开关S ，灯L 1不发光、L 2发光，电压表无示数。
若电路中只有一处故障，则电路故障是（）A ．灯L 1短路B ．电压表损坏C ．灯L 1断路D ．导线ab 断路7.如图所示，闭合开关后小灯泡L 1、L 2都能发光。

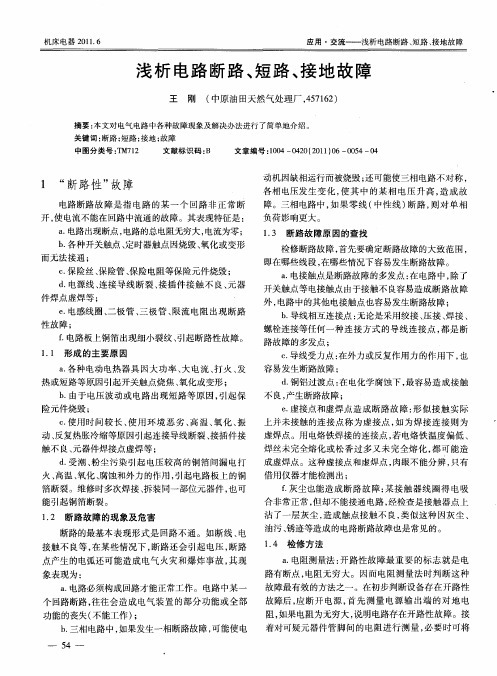

电路中的短路与断路故障分析与排除电路中的故障是电子设备运行过程中常见的问题，其中短路和断路是最常见的故障类型。
本文将针对这两种故障进行详细的分析与排除方法介绍，帮助读者更好地理解和解决电路故障问题。
一、短路故障分析与排除1.1 短路故障的原因分析短路故障指电路中两个或多个不同电位的导体直接连接而导致电流绕过了原本的路径。
短路故障常见的原因包括电路板上的导线接触不良、元器件损坏或焊接错误等。
1.2 短路故障的排除方法（1）检查元器件：首先，需要检查是否有损坏的元器件。
可以通过使用万用表进行导通测试，检查电阻值是否为零来确认短路位置。
（2）检查焊接：若没有元器件损坏的情况，需要仔细检查焊接连接。
焊接错误或不良的焊接点也可能导致短路故障。
使用显微镜等工具检查焊接点是否存在异常。
（3）隔离短路：如果定位到了短路位置，可以通过切割导线或更换短路的元器件来隔离短路。
（4）预防措施：为了避免短路故障的发生，应注意焊接工艺的规范和检查导线接触的良好性。
二、断路故障分析与排除2.1 断路故障的原因分析断路故障指电路中某个导线或连接点中断，导致电流无法通过。
断路故障的原因可能是导线损坏、焊接点松动或没有连接好、元器件损坏等。
2.2 断路故障的排除方法（1）检查导线：首先，需要检查导线是否存在因剪断、磨损或老化导致的损坏。
检查导线两端是否完好连接。
（2）检查焊接点：焊接点的松动或连接不良也可能导致断路故障。
重新焊接或更换焊接点不良的元器件以解决问题。
（3）检查元器件：如果断路位置无法通过检查导线或焊接点找到，需要仔细检查其他元器件是否损坏，可能会发现损坏的元器件导致了断路故障。
（4）预防措施：为了避免断路故障的发生，应注意导线的保护和固定，避免外力拉扯或挤压导致断裂。
总结：电路中的短路和断路故障是常见的问题，但通过仔细的分析与排除方法，可以解决这些故障。
在实践中，需根据具体的故障情况采取相应的排除方法，并结合预防措施来保证电路的稳定运行。
路灯线路短路及断路故障的排查分析1.确认故障现象：当路灯线路发生短路故障时，路灯通常会无法正常工作，甚至短时间内会引起保险丝熔断等现象。
2.观察线路连接情况：首先，我们需要对路灯线路的连接情况进行观察，并检查是否有异物或其他杂物导致线路短路。
同时，要检查线路连接器是否牢固，接触良好。
3.排查导线绝缘情况：如果线路连接正常，则需要仔细检查导线绝缘情况。
短路可能是由于导线绝缘老化或磨损导致的，此时需要更换绝缘不良的导线。
4.使用绝缘电阻仪测试：在无法直接确认短路位置时，可以使用绝缘电阻仪对线路进行测试，判断出短路点的位置。
然后修复或更换短路点的部件。
5.检查控制器和开关：在排查上述情况后，还需对控制器和开关的工作情况进行检查。
如果控制器或开关出现故障，也会导致路灯线路短路故障。
1.确认故障现象：当路灯线路发生断路故障时，路灯通常无法正常点亮，需要确认是否是整个线路或是部分线路出现了断开。
2.观察线路连接情况：首先，我们需要对路灯线路的连接情况进行观察，并检查是否有松动或断开的导线连接。
如果发现有导线连接松动或断开的情况，应及时握紧或重新固定。
3.使用电流表检测：如果导线连接情况正常，还需使用电流表对线路进行检测。
通过测量不同线路段的电流大小，可以判断出断路点的位置。
4.修复或更换导线：当确定了断路点的位置后，需要对断路的导线进行修复或更换。
如果是导线老化或磨损导致的断路，需要及时更换新的导线。
5.检查路灯球泡和插座：在排查大部分线路都正常工作而只有个别路灯无法正常点亮的情况时，还需要检查路灯球泡和插座是否损坏。
有时候，灯泡或插座损坏也会导致路灯的断路故障。
总结：路灯线路短路和断路故障的排查分析需要通过观察、测量和检查等方式逐一排查，确认故障点后及时修复或更换相关部件。
同时，定期对路灯线路进行检查和维护，延长路灯的使用寿命，保障道路的照明效果和行车安全。
一、断路的判断
1．断路的主要变现。
断路最显著的特征是电路(并联的干路)中无电流（电流表无读数），且所有用电器不工作（常是灯不亮），电压表读数接近电源电压。
如果发现这种情况，则电路的故障是发生了断路。
2．判断的具体方式。
采用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联。
原理是在并联的部分断路时，用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联再造一条电流的路径，若这条路径搭在哪里使电路恢复通路，则与之并联的部分就存在断路。
（1）电压表检测法。
把电压表分别和逐段两接线柱之间的部分并联，若有示数且比较大（常表述为等于电源电压），则和电压表并联的部分断路（电源除外）。
电压表有较大读数，说明电压表的正负接线柱已经和相连的通向电源的部分与电源形成了通路，断路的部分只能是和电压表并联的部分。
（2）电流表检测法。
把电流表分别与逐段两接线柱之间的部分并联，如果电流表有读数，其它部分开始工作，则此时与电流表并联的部分断路。
注意，电流表要用试触法选择合适的量程，以免烧坏电流表。
（3）导线检测法。
将导线分别与逐段两接线柱之间的部分并联，如其它部分能开始工作，则此时与电流表并联的部分断路。
（4）小灯泡检测法。
将小灯泡分别与逐段两接线柱之间的部分并联，如果小灯泡发光或其它部分能开始工作，则此时与小灯泡并联的部分断路。
二、短路的判断
较常见的是其中一个用电器发生局部短路。
一个用电器两端电压突然变大，或两个电灯中突然一个熄灭，另一个同时变亮，或电路中的电流变大等。
1．短路的具体表现：
（1）整个电路短路。
电路中电表没有读数，用电器不工作，电源发热，导线有糊味等。
（2）串联电路的局部短路。
某用电器（发生短路）两端无电压，电路中有电流（电流表有读数）且较原来变大，另一用电器两端电压变大，一盏电灯更亮等。
2．判断方法：短路情况下，是“导线”成了和用电器并联的电流的捷径，电流表、导线并联到电路中的检测方法已不能使用，因为，它们
的电阻都很小，并联在短路部分对电路无影响。
并联到其它部分则可引起更多部位的短路，甚至引起整个电路的短路，烧坏电流表或电源。
所以，只能用电压表检测法或小灯泡检测法。
（1）电压表检测法。
把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
（2）小灯泡检测法。
把小灯泡分别和各部分并联，接到导线部分时小灯泡不亮（被短路）表示导线正常。
如接在某一用电器两端小灯泡不亮，则此用电器短路。
说明要点：
串联电路中，把一个电压表并联在一个电灯两端，如果示数为U 源，此电灯断路或其他部分短路，无示数则此电灯短路或其他部分断路。
如果电路中串联电流表，可跟据电流表判断故障是什么，电流表为零，电路断路，示数变大，有部分短路。
并联电路中，如果哪条支路电流为零，说明此支路断路，或另一支路短路，是短是断，跟据电压表判断，电压表示数为零，就是短路，电压表示数为U源，是支路断路。
串联电路中，先根据电流表判断是什么故障，再根据电压表判断故障在哪里，并联相反。
混联电路中，先等效电路，再用假设法一一分析。
断路的特征为断路处电压不为零，电流为零，短路的特征是短路处电压接近为零，电流变大。
注意事项：
1、电流表示数正常而电压表无示数
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是与电压表并联的用电器短路。
2、电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过电压表，“电流表无示数”说明没有或几乎没有电流通过电流表，则故障原因可能是和电压表并联的用电器开路，此时电流表所在的电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
3、电压表和电流表均无示数
两表均无示数表明无电流通过两表，故障原因可能是主电路短路导致无电路。
