电路中的通路、断路和短路

专题22 电路及电路图问题1.电路的构成：电源、开关、用电器、导线。

2.电路的三种状态：(1)通路:接通的电路叫通路,此时电路中有电流通过,电路是闭合的。

(2)开路(断路):断开的电路叫断路,此时电路不闭合,电路中无电流。

(3)短路:不经过用电器而直接用导线把电源正、负极连在一起,电路中会有很大的电流,可能把电源烧坏,或使导线的绝缘皮燃烧引起火灾,这是绝对不允许的。

用电器两端直接用导线连接起来的情况也属于短路(此时电流将直接通过导线而不会通过用电器,用电器不会工作)。

3.电路图：常用电路元件的符号：符号意义符号意义＋交叉不相连的导线电铃交叉相连接的导线○M电动机(负极)(正极)电池○A电流表电池组○V电压表开关电阻○×小灯泡滑动变阻器4.串联电路：把电路元件逐个顺次连接起了就组成了串联电路。

特点：①电流只有一条路径。

②各用电器之间互相影响,一个用电器因开路停止工作,其它用电器也不能工作。

③只需一个开关就能控制整个电路。

5.并联电路：把电路元件并列地连接起来就组成了并联电路。

电流在分支前和合并后所经过的路径叫做干路。

分流后到合并前所经过的路径叫做支路。

特点：①电流两条或两条以上的路径,有干路、支路之分。

②各用电器之间互不影响,当某一支路为开路时,其它支路仍可为通路。

③干路开关能控制整个电路,各支路开关控制所在各支路的用电器。

电路名称串联电路并联电路电路图元件连接首尾连接用电器两端并列连接电流路径一条电流路径(无分支)有两条或两条以上电流路径(无分支)用电器工作情况同时工作相互影响可单独工作,互不影响开关控制作用开关控制整个电路,其控制作用于位置无关。

干路开关控制整个电路,支路开关控制其所在支路。

6.正确使用电流表的规则：①电流表必须和被测的用电器串联。

如果电流表与用电器并联,不但测不出流经此用电器的电流,如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表。

②“+”“－”接线柱的接法要正确,必须使电流从“＋”接线柱流进电流表,从“－”接线柱流出来。

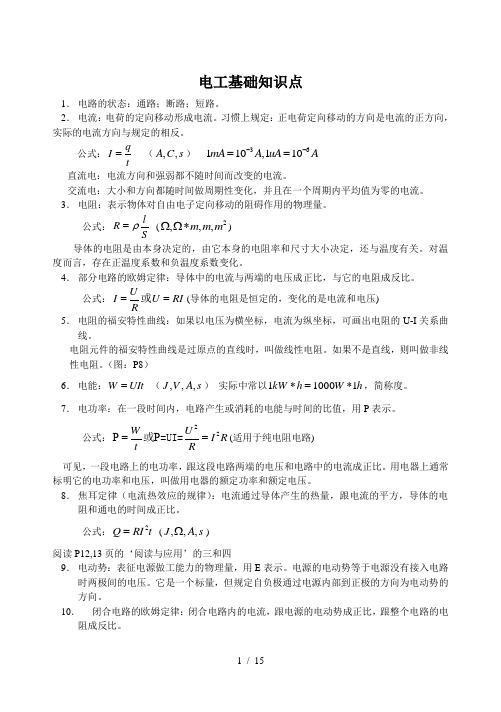

电工基础知识点1． 电路的状态：通路；断路；短路。

2． 电流：电荷的定向移动形成电流。

习惯上规定：正电荷定向移动的方向是电流的正方向， 实际的电流方向与规定的相反。

公式：q I t= （,,A C s ） 36110,110mA A uA A --== 直流电：电流方向和强弱都不随时间而改变的电流。

交流电：大小和方向都随时间做周期性变化，并且在一个周期内平均值为零的电流。

3． 电阻：表示物体对自由电子定向移动的阻碍作用的物理量。

公式：l R Sρ= (2,,,m m m ΩΩ*) 导体的电阻是由本身决定的，由它本身的电阻率和尺寸大小决定，还与温度有关。

对温度而言，存在正温度系数和负温度系数变化。

4． 部分电路的欧姆定律：导体中的电流与两端的电压成正比，与它的电阻成反比。

公式：U I U RI R==或(导体的电阻是恒定的，变化的是电流和电压) 5． 电阻的福安特性曲线：如果以电压为横坐标，电流为纵坐标，可画出电阻的U-I 关系曲线。

电阻元件的福安特性曲线是过原点的直线时，叫做线性电阻。

如果不是直线，则叫做非线性电阻。

（图：P8）6． 电能：W UIt = （,,,J V A s ） 实际中常以110001kW h W h *=*，简称度。

7． 电功率：在一段时间内，电路产生或消耗的电能与时间的比值，用P 表示。

公式：22W U I R t RP =P =或=UI=(适用于纯电阻电路) 可见，一段电路上的电功率，跟这段电路两端的电压和电路中的电流成正比。

用电器上通常标明它的电功率和电压，叫做用电器的额定功率和额定电压。

8． 焦耳定律（电流热效应的规律）：电流通过导体产生的热量，跟电流的平方，导体的电阻和通电的时间成正比。

公式：2Q RI t = (,,,J A s Ω)阅读P12,13页的‘阅读与应用’的三和四9． 电动势：表征电源做工能力的物理量，用E 表示。

电源的电动势等于电源没有接入电路时两极间的电压。

第23讲电路23.1学习提要23.1. 1 电路1. 电路由电源、用电器、电键和导线组成的电流路径叫做电路。

电源的作用是提供持续的电流（或提供电能）。

用电器的作用是利用电流工作（或将电能转化成人们需要的其他形式的能）。

电键的作用是控制电流的通断。

导线的作用是输送电流（或输送电能）。

2. 通路、断路和短路（1）通路：处处连通的电路叫做通路。

其特征为：电路中有电流通过。

（2）断路：断开的电路叫做断路（开路）。

其待征为：电路中没有电流通过。

（3）电源短路：用导线直接把电源两极连接起来称之为电源短路。

其特征为：电路中的电流很大，会损坏电源或引起火灾。

（4）局部短路：用导线直接把用电器两端连接起来称之为局部短路。

其特征为：被局部短路的用电器中没有电流，所有的电流都经短路导线通过（前提条件：不能引起电源短路）。

23.1.2 电路图1. 电路符号和电路图如图23 - 1所示为各种常用的电路符号。

(a)电池和电池组 (b)电键 (c)灯泡 (d)直流电动机(e)电铃图23-1 各种常用的电路符号用规定的符号表示电路连接精况的图叫做电路图。

2. 电路类型（1）串联电路：把两个或两个以上用电器顺次连接起来组成的电路叫做串联电路。

（2）并联电路：把两个或两个以上用电器并接在电路两点之间的电路叫做并联电路。

（3）串并联电路特点的比较：如表23-1所示。

表 23-1（4）混联电路：由串联和并联组合而成的电路。

23.1.3电路的作图要求在作电路图时，要做到：①使用统一的电路元件符号；②导线与元件符号间不能断开。

在用笔线代替导线连接实物图时，要做到：①不交叉；②不破线。

24.2 难点释疑23.2. 1如何賴吨流方向的现定物理学规定正电荷移动的方向为电流的方向。

金属导体中能自由移动的电荷只有负电荷——自由电子。

如何解释这种矛盾呢？我们经常看到医院里病人坐在候诊室里的椅子上等候医生看病的情景。

以这个情景建立一个模型，如图23-2所示。

电工学基础知识大全 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-电工基础知识点1．电路的状态：通路；断路；短路。

2．电流：电荷的定向移动形成电流。

习惯上规定：正电荷定向移动的方向是电流的正方向，实际的电流方向与规定的相反。

公式：q I t= （,,A C s ） 36110,110mA A uA A --== 直流电：电流方向和强弱都不随时间而改变的电流。

交流电：大小和方向都随时间做周期性变化，并且在一个周期内平均值为零的电流。

3．电阻：表示物体对自由电子定向移动的阻碍作用的物理量。

公式：l R Sρ= (2,,,m m m ΩΩ*) 导体的电阻是由本身决定的，由它本身的电阻率和尺寸大小决定，还与温度有关。

对温度而言，存在正温度系数和负温度系数变化。

4．部分电路的欧姆定律：导体中的电流与两端的电压成正比，与它的电阻成反比。

公式：U I U RI R==或(导体的电阻是恒定的，变化的是电流和电压) 5．电阻的福安特性曲线：如果以电压为横坐标，电流为纵坐标，可画出电阻的U-I 关系曲线。

电阻元件的福安特性曲线是过原点的直线时，叫做线性电阻。

如果不是直线，则叫做非线性电阻。

（图：P8）6．电能：W UIt = （,,,J V A s ） 实际中常以110001kW h W h *=*，简称度。

7．电功率：在一段时间内，电路产生或消耗的电能与时间的比值，用P 表示。

公式：22W U I R t RP =P =或=UI=(适用于纯电阻电路) 可见，一段电路上的电功率，跟这段电路两端的电压和电路中的电流成正比。

用电器上通常标明它的电功率和电压，叫做用电器的额定功率和额定电压。

8．焦耳定律（电流热效应的规律）：电流通过导体产生的热量，跟电流的平方，导体的电阻和通电的时间成正比。

公式：2Q RI t = (,,,J A s Ω)阅读P12,13页的‘阅读与应用’的三和四9．电动势：表征电源做工能力的物理量，用E 表示。

短路和断路有什么区别区分口诀是什么
短路指的是电路中的一部分被短接，该部分没有接入闭合的电路中，而断路指的是电路没有闭合开关，可能是导线连接不畅、用电器损坏等问题，使之不能形成完整的通路。

短路分为电源短路、用电器短路和三相系统短路，短路时流经的电流较大，易损坏用电器。

短路和断路的区分如下
1、是否形成闭合回路。

短路：电路中，形成闭合回路，电流不流经用电器，直接连接电源正负两极。

断路：电路没有闭合开关，整个电路在某处断开的状态。

2、是否损坏电器。

短路：电源短路时电路上的电流会特别大，电池或者其他电源都不能承受，会造成电源损坏。

断路：电路没有闭合，不产生电流，不损坏电器。

3、是否有电压电流。

短路：电源短路时电路上的电流会特别大，且能测得电压。

断路：电路没有闭合，整个电路中没有电压和电流。

短路和断路是怎么区分的
1、短路和断路的主要区分是看电路中的负载是否有电流流流过，电流跨过负载从输入流向输出则是短路，从负载的输入端流向输出端
没有电流通过则是断路。

2、短路，就是由电源通向用电设备（也称负载）的导线不经过负载（或负载为零）而相互直接连接的状态，也称为短路状态。

3、断路，就是闭合电路的某一部分断开，电流不能导通的状态，也称为断路状态。

发生断路后，电气设备便不能工作，运行中的设备陷于停顿状态或特别状态。

短路和断路有什么区别
短路和断路是物理学中经常出现的名词，那么它们之间有什么区别呢？欢迎阅读本文。

短路和断路有什么区别
1短路和断路的区别
短路是指电路或电路中的一部分被短接。

如负载与电源两端被导线连接在一起，就称为短路，短路时电源提供的电流将比通路时提供的电流大得多，短路包括电源短路、用电器短路、三相系统短路。

而断路是指处于电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好，即整个电路在某处断开的状态。

对于断路来说，由于电路没有闭合，不产生电流，所以不损坏器件。

而对于短路来说，电源未经过任何负载而直接由导线连接，把直流电源正极和负极连接起来或者交流电源的零线和火线连接起来形成了闭合回路，所以如果短路，很容易对电路造成损坏或者损坏元器件，更严重时也可能引发火灾事故。

2短路的两种情况
1.电源短路
电源短路是指电流从电源的一端出发，未经过用电设备直接流向电源另一端的现象。

比如：零火线碰头、火线和火线接在一起、火线和地线接在一起等。

电源短路时，电路中会产生很高的电流，线路和设备因为过热而烧毁、甚至发生火灾。

所以在电路中是绝对不允许出现电源短路的。

为了防止电源短路，一般会在线路中串联熔断器（保险丝）用于短路保护。

另外，空开和漏电开关也有短路保护，所以有时候也用空开作短路保护。

2.负载短路
负载短路是指用一根导线直接把负载两端连接起来。

当发生负载短路时，电流不通过负载，此时被短路的负载没有电流通过。

（注意：负载短路时，负载不工作，但并不会发生损坏！）。

电工学基础知识大全 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电工基础知识点 1．电路的状态：通路；断路；短路。

2．电流：电荷的定向移动形成电流。

习惯上规定：正电荷定向移动的方向是电流的正方向，实际的电流方向与规定的相反。

公式：q I t= （,,A C s ） 36110,110mA A uA A --== 直流电：电流方向和强弱都不随时间而改变的电流。

交流电：大小和方向都随时间做周期性变化，并且在一个周期内平均值为零的电流。

3．电阻：表示物体对自由电子定向移动的阻碍作用的物理量。

公式：l R Sρ= (2,,,m m m ΩΩ*) 导体的电阻是由本身决定的，由它本身的电阻率和尺寸大小决定，还与温度有关。

对温度而言，存在正温度系数和负温度系数变化。

4．部分电路的欧姆定律：导体中的电流与两端的电压成正比，与它的电阻成反比。

公式：U I U RI R==或(导体的电阻是恒定的，变化的是电流和电压) 5．电阻的福安特性曲线：如果以电压为横坐标，电流为纵坐标，可画出电阻的U-I 关系曲线。

电阻元件的福安特性曲线是过原点的直线时，叫做线性电阻。

如果不是直线，则叫做非线性电阻。

（图：P8）6．电能：W UIt = （,,,J V A s ） 实际中常以110001kW h W h *=*，简称度。

7．电功率：在一段时间内，电路产生或消耗的电能与时间的比值，用P 表示。

公式：22W U I R t RP =P =或=UI=(适用于纯电阻电路) 可见，一段电路上的电功率，跟这段电路两端的电压和电路中的电流成正比。

用电器上通常标明它的电功率和电压，叫做用电器的额定功率和额定电压。

8．焦耳定律（电流热效应的规律）：电流通过导体产生的热量，跟电流的平方，导体的电阻和通电的时间成正比。

公式：2Q RI t = (,,,J A s Ω)阅读P12,13页的‘阅读与应用’的三和四9．电动势：表征电源做工能力的物理量，用E 表示。
