断路与短路的区别

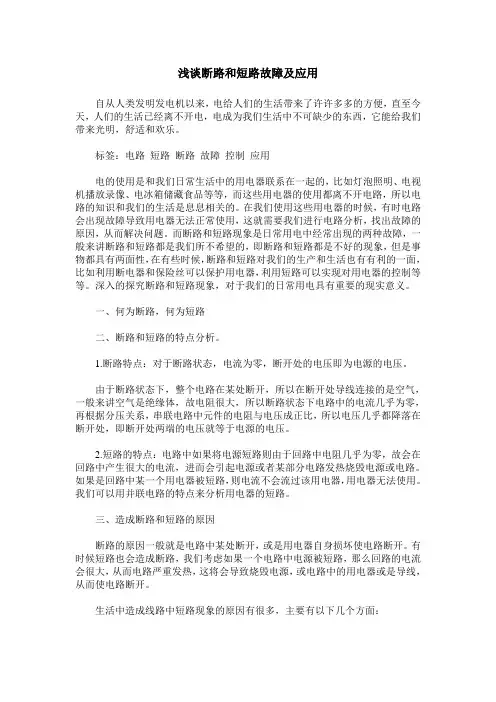

浅谈断路和短路故障及应用自从人类发明发电机以来，电给人们的生活带来了许许多多的方便，直至今天，人们的生活已经离不开电，电成为我们生活中不可缺少的东西，它能给我们带来光明，舒适和欢乐。

标签：电路短路断路故障控制应用电的使用是和我们日常生活中的用电器联系在一起的，比如灯泡照明、电视机播放录像、电冰箱储藏食品等等，而这些用电器的使用都离不开电路，所以电路的知识和我们的生活是息息相关的。

在我们使用这些用电器的时候，有时电路会出现故障导致用电器无法正常使用，这就需要我们进行电路分析，找出故障的原因，从而解决问题。

而断路和短路现象是日常用电中经常出现的两种故障，一般来讲断路和短路都是我们所不希望的，即断路和短路都是不好的现象，但是事物都具有两面性，在有些时候，断路和短路对我们的生产和生活也有有利的一面，比如利用断电器和保险丝可以保护用电器，利用短路可以实现对用电器的控制等等。

深入的探究断路和短路现象，对于我们的日常用电具有重要的现实意义。

一、何为断路，何为短路二、断路和短路的特点分析。

1.断路特点：对于断路状态，电流为零，断开处的电压即为电源的电压。

由于断路状态下，整个电路在某处断开，所以在断开处导线连接的是空气，一般来讲空气是绝缘体，故电阻很大，所以断路状态下电路中的电流几乎为零，再根据分压关系，串联电路中元件的电阻与电压成正比，所以电压几乎都降落在断开处，即断开处两端的电压就等于电源的电压。

2.短路的特点：电路中如果将电源短路则由于回路中电阻几乎为零，故会在回路中产生很大的电流，进而会引起电源或者某部分电路发热烧毁电源或电路。

如果是回路中某一个用电器被短路，则电流不会流过该用电器，用电器无法使用。

我们可以用并联电路的特点来分析用电器的短路。

三、造成断路和短路的原因断路的原因一般就是电路中某处断开，或是用电器自身损坏使电路断开。

有时候短路也会造成断路，我们考虑如果一个电路中电源被短路，那么回路的电流会很大，从而电路严重发热，这将会导致烧毁电源，或电路中的用电器或是导线，从而使电路断开。

一、断路的判断1．断路的主要变现。

断路最显著的特征是电路(并联的干路)中无电流（电流表无读数），且所有用电器不工作（常是灯不亮），电压表读数接近电源电压。

如果发现这种情况，则电路的故障是发生了断路。

2．判断的具体方式。

采用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联。

原理是在并联的部分断路时，用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联再造一条电流的路径，若这条路径搭在哪里使电路恢复通路，则与之并联的部分就存在断路。

（1）电压表检测法。

把电压表分别和逐段两接线柱之间的部分并联，若有示数且比较大（常表述为等于电源电压），则和电压表并联的部分断路（电源除外）。

电压表有较大读数，说明电压表的正负接线柱已经和相连的通向电源的部分与电源形成了通路，断路的部分只能是和电压表并联的部分。

（2）电流表检测法。

把电流表分别与逐段两接线柱之间的部分并联，如果电流表有读数，其它部分开始工作，则此时与电流表并联的部分断路。

注意，电流表要用试触法选择合适的量程，以免烧坏电流表。

（3）导线检测法。

将导线分别与逐段两接线柱之间的部分并联，如其它部分能开始工作，则此时与电流表并联的部分断路。

（4）小灯泡检测法。

将小灯泡分别与逐段两接线柱之间的部分并联，如果小灯泡发光或其它部分能开始工作，则此时与小灯泡并联的部分断路。

二、短路的判断较常见的是其中一个用电器发生局部短路。

一个用电器两端电压突然变大，或两个电灯中突然一个熄灭，另一个同时变亮，或电路中的电流变大等。

1．短路的具体表现：（1）整个电路短路。

电路中电表没有读数，用电器不工作，电源发热，导线有糊味等。

（2）串联电路的局部短路。

某用电器（发生短路）两端无电压，电路中有电流（电流表有读数）且较原来变大，另一用电器两端电压变大，一盏电灯更亮等。

2．判断方法：短路情况下，是“导线”成了和用电器并联的电流的捷径，电流表、导线并联到电路中的检测方法已不能使用，因为，它们的电阻都很小，并联在短路部分对电路无影响。

九年级物理短路断路的判断
摘要：
1.短路和断路的定义
2.短路和断路的区别
3.如何判断短路和断路
4.短路和断路在电路中的表现
5.实例分析
正文：
一、短路和断路的定义
短路是指电路中电流在不经过用电器的情况下，直接从电源正极流回负极的现象。

而断路则是指电路中某处出现断开，导致电流无法流通。

二、短路和断路的区别
短路和断路的主要区别在于电流是否能够流通。

短路时，电流能够流通，但会非常大，可能导致电源烧毁或电路损坏。

断路时，电流无法流通，电路中没有电流流动。

三、如何判断短路和断路
在串联电路中，如果一个灯泡不亮，但其他灯泡正常发光，则说明该灯泡所在的支路出现了短路。

如果两个灯泡都不亮，则说明电路出现了断路。

在并联电路中，如果一个灯泡不亮，但其他灯泡正常发光，则说明该灯泡所在的支路出现了断路。

如果所有灯泡都不亮，则可能是干路出现了断路，或者电源出现了问题。

四、短路和断路在电路中的表现
短路时，电路中的电流会非常大，可能会导致电源烧毁或电路损坏。

严重时，还可能引发火灾等安全事故。

断路时，电路中没有电流流动，用电器无法正常工作。

五、实例分析
假设我们有一个串联电路，包含两个灯泡。

如果其中一个灯泡不亮，而另一个灯泡正常发光，则说明不亮的灯泡所在的支路出现了短路。

如果两个灯泡都不亮，则说明电路出现了断路。

在并联电路中，如果一个灯泡不亮，而另一个灯泡正常发光，则说明不亮的灯泡所在的支路出现了断路。

一、短路与断路现象分析电路故障类型，主要有两种，短路和断路。

短路，又分为电源短路和用电器短路两种。

1、电源短路，指导线不经过用电器而直接接到了电源的两极上。

导致电路中电流过大，从而烧坏电源。

这种情况是绝对不允许的。

电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。

2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

这种情况一般不会造成较大的破坏。

用电器短路，从实验的角度给学生做如图所示的实验，学生观察到：闭合开关，灯泡L1、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。

事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过L1，回到电源负极。

将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。

这种现象表现出了自然界“最经济的原理”。

断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。

二、电路故障模拟实验如图，灯泡L1和灯泡L2串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验：实验一：模拟灯L1短路的情形，取一根导线并接到L1的两端，闭合开关，观察到灯L2发光，且亮度变亮，电流表示数变大，电压表无示数（被短路）；实验二：模拟灯L1断路的情形，将灯L1从灯座上取下来，闭合开关，观察到灯L2熄灭，电流表无示数，电压表示数变大，为电源电压；实验三：模拟灯L2短路的情形，取一根导线并接到L2的两端，闭合开关，观察到灯L1亮度变亮，电流表示数变大，电压表示数变大；实验四：模拟灯L2断路的情形，将灯L2从灯座上取下来，闭合开关，观察到灯L1熄灭，电流表无示数，电压表也无示数。

三、判断故障的方法使用电压表、电流表、小灯泡、导线等都可以判断故障所在，以下举例说明。

电路中短路和断路的判断方法1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。

在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。

2、根据第一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。

例2、L1与L2串联，电压表V1测L1电压，V2测L2电压。

闭合开关后，两灯都不亮。

则下列说法正确的是：A、若V1=0，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。

解：可能你会错选A。

其实答案为B。

首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。

当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。

而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。

再给你一个口诀分析电路的口诀1、分析电路应有方法：先判串联和并联；电表测量然后断。

一路到底必是串；若有分支是并联。

2、还请注意以下几点：A表相当于导线；并时短路会出现。

如果发现它并源；毁表毁源实在惨。

若有电器被它并；电路发生局部短。

V表可并不可串；串时相当电路断。

如果发现它被串；电流为零应当然。

连接电路口诀1、连接电路怎么办：串联很简单，各个元件依次连；并联有点难，连干路，标节点；支路可要条条连，连好再检验。

2、还有电表怎样连：A 表串其中；V表并两端。

线柱认真接；正(进)负(出)不能反。

量程不能忘；大小仔细断。

3、最后提醒你一点：无论串联或并联；电压表应最后连。

202122232425 26 27 28 29 30爱情是一百年的孤独，直到遇上那个矢志不渝的守护你的人，那一刻，所有苦涩的孤独，都有了归途。

判断短路和断路的口诀一、判断短路和断路的口诀“开关开时，电流就走；开关合上，电流就断。

”这句话是指如果开关处于开启状态，那么电流便会顺着回路中最短的路径而流动，如果开关处于关闭状态，那么电流就会在此处断开，不能再继续流动下去了。

这句话提到的开关，实际上就是电气工程中的短路和断路，短路就是指将原本不该连接在一起的电路连接在一起，以使电流能够直接从一端流向另一端，而省去了本来要穿过的电路部分，断路就是指电路中两个电路连接处断开，使这两条电路之间不再受电流影响，也就是断开了电路。

二、短路和断路的区别1、从功能上讲，短路是在电气工程中用来起到接通作用的，它相当于把原本不该连接的电路连接起来，使得电流可以从一端流到另一端，而断路则不同，它起到的是断开作用，也就是说它把电路中原本是连接的两个电路部分断开，使得电路中不再有电流流动。

2、从实现上来说，短路可以通过将两个不该连接的电路连接起来，比如将电路中的两个电极连接起来，使得电流可以从一端流到另一端，而断路则是将电路中原本连接的两个部分断开，从而彻底断开电路，使得电流无法流动。

三、判断短路和断路的方法1、首先要先确定电路的接线方式，即确定电路中的开关或者继电器是如何连接的，根据这些接线信息，就可以判断出电路中是否存在短路或是断路的情况。

2、然后就要确定电路中的电压和电流值，如果发现电路中有处于短路状态的部分，那么对应的电流值就会大大增加，电压值也会大大降低，而如果发现电路中有处于断路状态的部分，那么对应的电流值就会显著下降，电压值也会显著升高，从而可以根据电压和电流值的变化来判断出电路中是否存在短路或是断路的情况。

3、最后就是要实际检查电路中的接线情况，确定电路中的开关或者继电器是否处于正常的接线状态，以此来确定电路中是否存在短路或是断路的情况。

总结：判断短路和断路的口诀是“开关开时，电流就走；开关合上，电流就断”，短路是将原本不该连接的电路连接起来，使得电流可以从一端流到另一端，而断路则是将电路中原本是连接的两个电路部分断开，使得电路中不再有电流流动。

短路和断路有什么区别
短路和断路是物理学中经常出现的名词，那么它们之间有什么区别呢？欢迎阅读本文。

短路和断路有什么区别
1短路和断路的区别
短路是指电路或电路中的一部分被短接。

如负载与电源两端被导线连接在一起，就称为短路，短路时电源提供的电流将比通路时提供的电流大得多，短路包括电源短路、用电器短路、三相系统短路。

而断路是指处于电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好，即整个电路在某处断开的状态。

对于断路来说，由于电路没有闭合，不产生电流，所以不损坏器件。

而对于短路来说，电源未经过任何负载而直接由导线连接，把直流电源正极和负极连接起来或者交流电源的零线和火线连接起来形成了闭合回路，所以如果短路，很容易对电路造成损坏或者损坏元器件，更严重时也可能引发火灾事故。

2短路的两种情况
1.电源短路
电源短路是指电流从电源的一端出发，未经过用电设备直接流向电源另一端的现象。

比如：零火线碰头、火线和火线接在一起、火线和地线接在一起等。

电源短路时，电路中会产生很高的电流，线路和设备因为过热而烧毁、甚至发生火灾。

所以在电路中是绝对不允许出现电源短路的。

为了防止电源短路，一般会在线路中串联熔断器（保险丝）用于短路保护。

另外，空开和漏电开关也有短路保护，所以有时候也用空开作短路保护。

2.负载短路
负载短路是指用一根导线直接把负载两端连接起来。

当发生负载短路时，电流不通过负载，此时被短路的负载没有电流通过。

（注意：负载短路时，负载不工作，但并不会发生损坏！）。

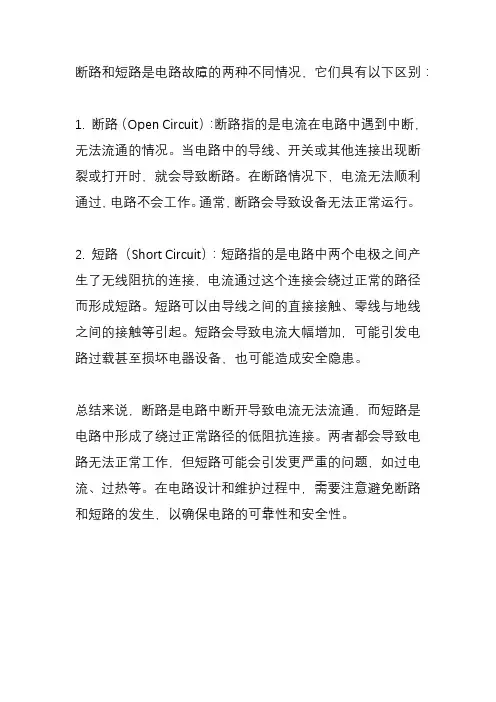

断路和短路是电路故障的两种不同情况，它们具有以下区别：
1. 断路（Open Circuit）：断路指的是电流在电路中遇到中断，无法流通的情况。

当电路中的导线、开关或其他连接出现断裂或打开时，就会导致断路。

在断路情况下，电流无法顺利通过，电路不会工作。

通常，断路会导致设备无法正常运行。

2. 短路（Short Circuit）：短路指的是电路中两个电极之间产生了无线阻抗的连接，电流通过这个连接会绕过正常的路径而形成短路。

短路可以由导线之间的直接接触、零线与地线之间的接触等引起。

短路会导致电流大幅增加，可能引发电路过载甚至损坏电器设备，也可能造成安全隐患。

总结来说，断路是电路中断开导致电流无法流通，而短路是电路中形成了绕过正常路径的低阻抗连接。

两者都会导致电路无法正常工作，但短路可能会引发更严重的问题，如过电流、过热等。

在电路设计和维护过程中，需要注意避免断路和短路的发生，以确保电路的可靠性和安全性。

短路和断路的区别总结精选（1）：短路，是指正负极直接接通。

发生短路时，由于电流不透过用电器，电流极大，所以局部温度骤然升高，往往引起机器发热损坏，爆炸甚至火灾。

断路，是指电路断开了，电流不能透过。

安全状态。

总结精选（2）：（1）短路：在电路中，电流不流经用电器，直接连接电源两极，则电源短路。

短路决定方法：方法1：短路的时候电流是直接经过导线的，短路的电路部分电阻是十分小的，用欧姆表测量电阻，如果十分小，则为短路。

方法2：根据欧姆定律I=U/R明白，由于导线的电阻很小，电源短路时电路上的电流会十分大。

所以用电流表测量电流中的电流，如果过大，就是短路了。

（2）断路：当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好（如把电压表串联在电路中）时，即整个电路在某处断开。

处在这种状态的电路叫做断路(又叫开路）。

断路决定方法：方法1：试验法，电流表一端连接电源负极，一端拿在手中从负极处开始试验，连接时如果无读数，则继续试验，直到有读数，则断路处在最后一次试验点与前一次试验点之间。

方法2：断路处相当于接了一个无穷大的电阻，分担了所有电压，所以，用电压表逐步检测两点间的电压，如为电源电压，则此两点间断路。

再逐步缩小检测范围。

总结精选（3）：电器不通电的故障原因一般有两种，一种是电路短路一种是电路断路。

我们对故障电路进行修理之前，务必要对短路和断路有一个准确的诊断。

要准确的决定电路故障所在，我们就要对短路和断路故障有一个准确的认识。

下面，我就为大家介绍一下短路和断路的区别及它们在实际状况中的不同表现。

短路和断路故障发生时电流表测定值的区别。

短路故障电流测定值：短路故障是由电流过大引起的，所以如果我们用电流表去测量短路的线路的话就会显示出较大的电流。

如果电流过大就必须是发生短路故障了。

断路故障电流测定值：断路电路中是没有电流透过的，所以用电流变来测量断路电路时，是没有读数的。

在实际中，我们能够依据二者的电流表测定值的不同进行区分和诊断。

短路与断路现象分析一、短路与断路现象分析电路故障类型，主要有两种，短路和断路。

短路，又分为电源短路和用电器短路两种。

1、电源短路，指导线不经过用电器而直接接到了电源的两极上。

导致电路中电流过大，从而烧坏电源。

这种情况是绝对不允许的。

电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上;另一种是开关闭合，电流表直接接到了电源两极上。

2、用电器短路，指的是串联的多个用电器中的一个或多个(当然不是全部)在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

这种情况一般不会造成较大的破坏。

用电器短路，从实验的角度给学生做如图所示的实验，学生观察到:闭合开关，灯泡L、L发光，12当用一根导线并接到A、B两点之间，灯泡L熄灭，灯泡L 变亮。

事实告诉同学们，此时灯泡L中没有电212流流过，电流从电源正极流到A 点后，只经过导线流到B点，再流过L，回到电源负极。

1将这一现象上升到理论就是:从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。

这种现象表现出了自然界“最经济的原理”。

断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。

二、电路故障模拟实验如图，灯泡L和灯泡L串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验: 12实验一:模拟灯L短路的情形，取一根导线并接到L的两端，闭合开关，观察到灯L发光，且亮度112变亮，电流表示数变大，电压表无示数(被短路);实验二:模拟灯L断路的情形，将灯L从灯座上取下来，闭合开关，观察到灯L 熄灭，电流表无示112数，电压表示数变大，为电源电压;实验三:模拟灯L短路的情形，取一根导线并接到L的两端，闭合开关，观察到灯L亮度变亮，电221流表示数变大，电压表示数变大;实验四:模拟灯L断路的情形，将灯L从灯座上取下来，闭合开关，观察到灯L 熄灭，电流表无示221数，电压表也无示数。

热电偶短路和断路的区别
热电偶是一种常用的测量温度的传感器，但常常会出现短路或断路的情况。

短路和断路是两种不同的故障，需要采用不同的修复方法。

热电偶短路指的是热电偶内部两个导体之间出现直接的短路，导致温度测量失效。

这种故障可能是由于热电偶内的绝缘材料损坏、导线短路或误接等原因引起的。

修复方法一般是更换热电偶或者更换故障部件，以使热电偶内部的导线重新连接。

热电偶断路指的是热电偶内部的导线之一或两个之间出现开路，导致温度测量失效。

这种故障可能是由于热电偶内部的导线断裂、接触不良或者受到外力损坏等原因引起的。

修复方法一般是更换热电偶内部的导线或者更换故障部件，以使热电偶内部的导线重新连接。

在使用热电偶时，应及时发现和排除短路和断路故障，以保证温度测量的准确性和可靠性。

- 1 -。

短路和断路的识别作者：范红花来源：《青年文学家》2010年第15期摘要:在电学中常遇到两种故障的判断:短路和断路。

本文从短路和断路的概念入手先介、绍这两种故障的情况,然后再通过一些方法例题教大家在串联电路和并联电路中怎样判断是否是短路或是断路,怎样判断是哪部分电路发生了短路或断路。

文中还简略介绍了生活中与短路和断路相关的知识,为了使读者更了解短路和断路的情况。

关键词:短路断路判断故障[中图分类号]:G633.7[文献标识码]:A[文章编号]:1002-2139(2010)-15-0099-03在电学中,我们常常会判断遇见电路图中的两个故障:短路和断路,那么怎么样识别短路现象或断路现象呢?短路现象或短路现象中的电流或电压是怎样的呢?一、短路电流没有经过用电器直接从正极回到负极的现象。

事实上短路就是不同电位的导电部分之间的低阻性短接,相当于电源未经过用电器(负载)而直接用导线接通成闭合回路。

短路电流是指不接用电器时的电流。

(通常这是一种严重而应该尽可能避免的电路障碍,会导致电路因电流过大而烧毁并发生火灾)。

在串联电路中,用导线或开关直接将某电路元件或负载的两端连接起来。

(这是因需要并不会导致因电流过大而发生烧毁现象的安全连接,是一种局部或部分的短路。

如用几十只小灯泡串联而成的节日小彩灯,为了延长它的使用寿命,当其中某只灯丝断开而损坏后,其内部的特别结构会自动将其两端连接而使其它小灯泡正常工作。

1.短路的判断(1)先根据题给的条件确定故障是否是短路。

在电路图1中,若只有L1发光,L2不发光,则L2被短路,电路可等效为如图2b.两灯并联时,故障不能是短路,因为如果短路,则电源会被烧坏:例图3若L1被短路,那L2也被短路,如图2相当于用导线直接把电源两极相连,电流都会选择从导线走,这样电流过大。

会把电源烧坏,这是绝对不允许的。

(2)再判断是电路中哪部分短路。

例图4:L1发光,而L2不发光,则L2被短路,因为电路中是有电流的,L1发光,因此L1有电压;而L2被短路,相当于一根导线,所以L2两端电压为零,由此也可以判断出L1两端电压就是电源电压。

热电偶短路和断路的区别
热电偶是一种常用的温度测量装置，由两种不同金属组成的导线，当两种金属之间存在温度差时，会产生一种电势差，通过测量这种电势差可以确定温度。

热电偶的使用过程中，可能会发生短路和断路的情况。

热电偶短路指的是两个导线之间产生了异常电流，导致电势差的测量结果失效。

热电偶断路则是指导线之间完全断开，无法测量温度。

热电偶短路和断路的原因可能有很多，例如导线老化、损坏、接触不良、温度过高等。

为避免出现短路和断路的情况，需要注意热电偶的安装和使用，定期检测导线的状态，及时更换损坏的部件。

总之，热电偶的短路和断路对温度测量结果有着非常严重的影响，需要引起足够的重视和注意。

- 1 -。

热电偶短路和断路的区别
热电偶是一种常见的温度测量装置，但在使用过程中，可能会出现短路和断路的情况。

那么，热电偶短路和断路有什么区别呢？
热电偶短路指的是热电偶两端之间的电路短路，即热电偶两端直接相连。

这种情况下，热电偶的温度测量会失效，因为电路已经被短路，无法产生有效的电压信号。

而热电偶断路则是指热电偶两端之间的电路中断，即热电偶两端没有电路连接。

这种情况下，热电偶同样失去了测量温度的功能，因为电路已经中断，无法产生有效的电压信号。

需要注意的是，热电偶短路和断路的解决方法不同。

对于短路情况，需要检查热电偶两端的电路是否接触良好，是否有电路短路；对于断路情况，需要检查热电偶两端的电路是否中断，是否有连接松动等问题。

总的来说，热电偶短路和断路都会影响热电偶的温度测量功能，但是它们的原因和解决方法不同，因此在使用热电偶时，需要及时排除这些问题，以确保测量数据的准确性。
