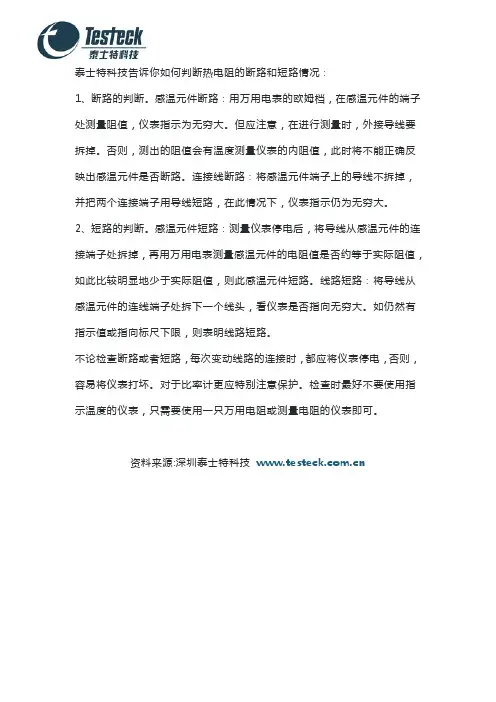

泰士特科技告诉你如何判断热电阻的断路和短路情况：
1、断路的判断。

感温元件断路：用万用电表的欧姆档，在感温元件的端子处测量阻值，仪表指示为无穷大。

但应注意，在进行测量时，外接导线要拆掉。

否则，测出的阻值会有温度测量仪表的内阻值，此时将不能正确反映出感温元件是否断路。

连接线断路：将感温元件端子上的导线不拆掉，并把两个连接端子用导线短路，在此情况下，仪表指示仍为无穷大。

2、短路的判断。

感温元件短路：测量仪表停电后，将导线从感温元件的连接端子处拆掉，再用万用电表测量感温元件的电阻值是否约等于实际阻值，如此比较明显地少于实际阻值，则此感温元件短路。

线路短路：将导线从感温元件的连线端子处拆下一个线头，看仪表是否指向无穷大。

如仍然有指示值或指向标尺下限，则表明线路短路。

不论检查断路或者短路，每次变动线路的连接时，都应将仪表停电，否则，容易将仪表打坏。

对于比率计更应特别注意保护。

检查时最好不要使用指示温度的仪表，只需要使用一只万用电阻或测量电阻的仪表即可。

资料来源:深圳泰士特科技 。

让知识带有温度。

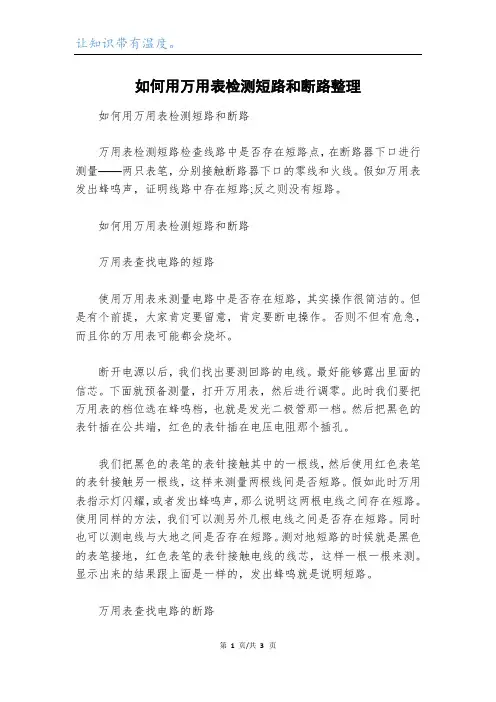

如何用万用表检测短路和断路整理如何用万用表检测短路和断路万用表检测短路检查线路中是否存在短路点，在断路器下口进行测量——两只表笔，分别接触断路器下口的零线和火线。

假如万用表发出蜂鸣声，证明线路中存在短路;反之则没有短路。

如何用万用表检测短路和断路万用表查找电路的短路使用万用表来测量电路中是否存在短路，其实操作很简洁的。

但是有个前提，大家肯定要留意，肯定要断电操作。

否则不但有危急，而且你的万用表可能都会烧坏。

断开电源以后，我们找出要测回路的电线。

最好能够露出里面的信芯。

下面就预备测量，打开万用表，然后进行调零。

此时我们要把万用表的档位选在蜂鸣档，也就是发光二极管那一档。

然后把黑色的表针插在公共端，红色的表针插在电压电阻那个插孔。

我们把黑色的表笔的表针接触其中的一根线，然后使用红色表笔的表针接触另一根线，这样来测量两根线间是否短路。

假如此时万用表指示灯闪耀，或者发出蜂鸣声，那么说明这两根电线之间存在短路。

使用同样的方法，我们可以测另外几根电线之间是否存在短路。

同时也可以测电线与大地之间是否存在短路。

测对地短路的时候就是黑色的表笔接地，红色表笔的表针接触电线的线芯，这样一根一根来测。

显示出来的结果跟上面是一样的，发出蜂鸣就是说明短路。

万用表查找电路的断路第1页/共3页千里之行，始于足下。

所谓电路的断路就是电路中的电线中间某处断开了，不通。

那么使用万用表来测量线路的断路，我们同样的也是使用的蜂鸣档。

这时需要使用万用表的一根表笔的表针接触电线的一头，另一根万用表表笔的表针接触电线的另一头。

可能此时有朋友会问，万用表的表笔也没有那么长，其实我们可以用电线来延长的方法来实现。

测量电路的断路，我们也是首先断开电源，然后找到我们要测量电路的电线，找出电线两头，然后露出里面的线芯。

测量同样也是使用万用表的蜂鸣档，把万用表的量程打在蜂鸣档上，然后黑色的表笔插在公共端，红色的表笔插在电压电阻孔，这样就可以开头测量。

判断短路和断路的题
电路故障分为短路和断路两种情况，短路分为局部短路，和电源短路两种情况。

断路则为电路断开的情况。

短路是电流不经过用电器直接构成通路。

02知识储备
1．电路短路
(1)串联电路短路：如图T2－1甲、乙所示，甲图为局部短路，乙图为电源短路。

图甲中由于电阻R1被短路，电路电阻减小，电路电流增大，电阻R2两端电压增大；图乙中电源被短路，容易烧坏电源。

(2)并联电路短路：如图T2－2所示，此时一条支路短路，造成电源短路，容易烧坏电源。

2．电路断路
(1)串联电路断路：如图T2－3甲所示，电阻R1断路，此时电路电流为零，所有用电器停止工作，电阻R1两端有电压(几乎等于电源电压)，电阻R2两端电压为零。

(2)并联电路断路：如图乙所示，电阻R1断路，此时本支路电流为零，本支路上的用电器停止工作，但是其他支路不受影响(电流、电压均不变)，电路总电流变小。

3．电表接反
如果电流表或电压表的接线柱接反，会造成电流表或电压表指针反偏，容易损坏电表。

4．滑动变阻器错误连接
如图T2－4所示，如将接线柱AB同时接入电路，则小灯泡发光较暗，且移动滑片时灯泡亮度不变；如将接线柱CD同时接入电路，则小灯泡发光较亮，且移动滑片时灯泡亮度不变。

5．家庭电路故障
如图T2－5所示，①若发生短路，则用电器不工作，保险丝熔断；②若进户火线断路，则a、b、c、d点均不能使试电笔氖管发光；若进户零线断路，则a、b、c、d点均能使试电笔氖管发光。

03思路图解
以图T2－6为例，图解串联电路故障判断思路(假如故障只在L1或L2上)：。

电路故障电路中故障的判断是物理知识和生活实践联系的一个重要方面，在中考中是一个考察的一个热点内容。

电路故障一般分为短路和断路两大类。

分析识别电器故障时，一定要根据电路中出现的各种反常现象，如灯泡不亮，电流表和电压表示数反常等，分析其发生的各种可能原因，再根据题中给的其他条件和现象、测试结果等进行综合分析，确定故障。

综观近年全国各地的中考物理试卷，我们不难发现，判断电路故障题出现的频率还是很高的。

许多同学平时这种题型没少做，但测验时正确率仍较低，有的反映不知从何处下手。

一、开路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。

2、具体到那一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处开路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。

二、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。

2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。

根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：“症状”1：用电器不工作。

诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。

（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。

“症状”2：电压表示数为零。

诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。

“症状”3：电流表示数为零。

诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。

（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。

一、短路与断路现象分析电路故障类型，主要有两种，短路和断路。

短路，又分为电源短路和用电器短路两种。

1、电源短路，指导线不经过用电器而直接接到了电源的两极上。

导致电路中电流过大，从而烧坏电源。

这种情况是绝对不允许的。

电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。

2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

这种情况一般不会造成较大的破坏。

用电器短路，从实验的角度给学生做如图所示的实验，学生观察到：闭合开关，灯泡L1、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。

事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过L1，回到电源负极。

将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。

这种现象表现出了自然界“最经济的原理”。

断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。

二、电路故障模拟实验如图，灯泡L1和灯泡L2串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验：实验一：模拟灯L1短路的情形，取一根导线并接到L1的两端，闭合开关，观察到灯L2发光，且亮度变亮，电流表示数变大，电压表无示数（被短路）；实验二：模拟灯L1断路的情形，将灯L1从灯座上取下来，闭合开关，观察到灯L2熄灭，电流表无示数，电压表示数变大，为电源电压；实验三：模拟灯L2短路的情形，取一根导线并接到L2的两端，闭合开关，观察到灯L1亮度变亮，电流表示数变大，电压表示数变大；实验四：模拟灯L2断路的情形，将灯L2从灯座上取下来，闭合开关，观察到灯L1熄灭，电流表无示数，电压表也无示数。

三、判断故障的方法使用电压表、电流表、小灯泡、导线等都可以判断故障所在，以下举例说明。

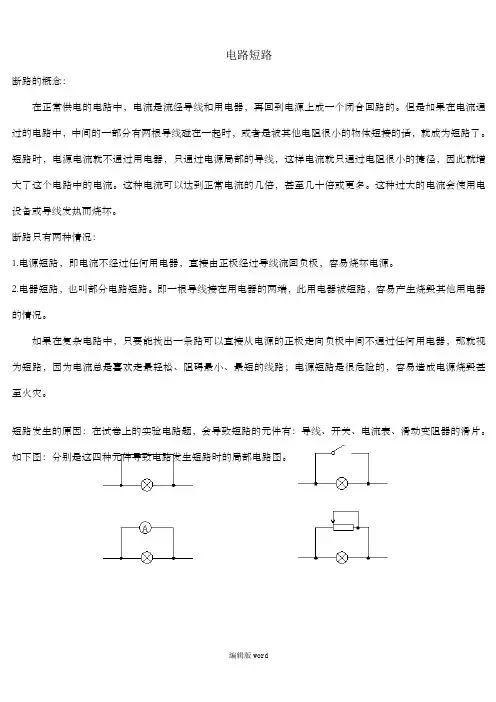

电路短路断路的概念：在正常供电的电路中，电流是流经导线和用电器，再回到电源上成一个闭合回路的。

但是如果在电流通过的电路中，中间的一部分有两根导线碰在一起时，或者是被其他电阻很小的物体短接的话，就成为短路了。

短路时，电源电流就不通过用电器，只通过电源局部的导线，这样电流就只通过电阻很小的捷径，因此就增大了这个电路中的电流。

这种电流可以达到正常电流的几倍，甚至几十倍或更多。

这种过大的电流会使用电设备或导线发热而烧坏。

断路只有两种情况：1.电源短路，即电流不经过任何用电器，直接由正极经过导线流回负极，容易烧坏电源。

2.电器短路，也叫部分电路短路。

即一根导线接在用电器的两端，此用电器被短路，容易产生烧毁其他用电器的情况。

如果在复杂电路中，只要能找出一条路可以直接从电源的正极走向负极中间不通过任何用电器，那就视为短路，因为电流总是喜欢走最轻松、阻碍最小、最短的线路；电源短路是很危险的，容易造成电源烧毁甚至火灾。

短路发生的原因：在试卷上的实验电路题，会导致短路的元件有：导线、开关、电流表、滑动变阻器的滑片。

如下图：分别是这四种元件导致电路发生短路时的局部电路图。

电流表：1.使用前首先要校零（即让指针对准刻度盘的零刻度线），同时弄清电流表的量程和最小刻度值。

2.必须串联在被测电路中。

因为电流表实际上相当于一根导线。

若让电流表并联在被测电路两端，电流表会把被测电路短路，轻者使电路不能正常工作，重者使电流表烧坏，电源损坏。

3.正进负出电流要从电流表的“+”接线柱流入，“—”接线柱流出。

如果正、负接线柱接反，则电流表的指针就会反向偏转，容易造成指针碰弯或损坏电流表的事故。

同时应注意：电流表有正、负接线柱，不是正、负极，电源才有正、负极。

4.选择量程，快速试触，电流表有0～3A和0～0．6A两个量程，用0～3A量程时每小格表示0．1A，用0～0．6A 量程时，每小格表示0．02A，我们说0～0．6A量程的准确度高些，如果通过电流表的电流是0．04A，用0～3A量程去测就读不准确，而用0～0．6A量程去测就可以读准确。

电路中短路和断路的判断方法1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。

在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。

2、根据第一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。

例2、L1与L2串联，电压表V1测L1电压，V2测L2电压。

闭合开关后，两灯都不亮。

则下列说法正确的是：A、若V1=0，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。

解：可能你会错选A。

其实答案为B。

首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。

当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。

而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。

再给你一个口诀分析电路的口诀1、分析电路应有方法：先判串联和并联；电表测量然后断。

一路到底必是串；若有分支是并联。

2、还请注意以下几点：A表相当于导线；并时短路会出现。

如果发现它并源；毁表毁源实在惨。

若有电器被它并；电路发生局部短。

V表可并不可串；串时相当电路断。

如果发现它被串；电流为零应当然。

连接电路口诀1、连接电路怎么办：串联很简单，各个元件依次连；并联有点难，连干路，标节点；支路可要条条连，连好再检验。

2、还有电表怎样连：A 表串其中；V表并两端。

线柱认真接；正(进)负(出)不能反。

量程不能忘；大小仔细断。

3、最后提醒你一点：无论串联或并联；电压表应最后连。

202122232425 26 27 28 29 30爱情是一百年的孤独，直到遇上那个矢志不渝的守护你的人，那一刻，所有苦涩的孤独，都有了归途。

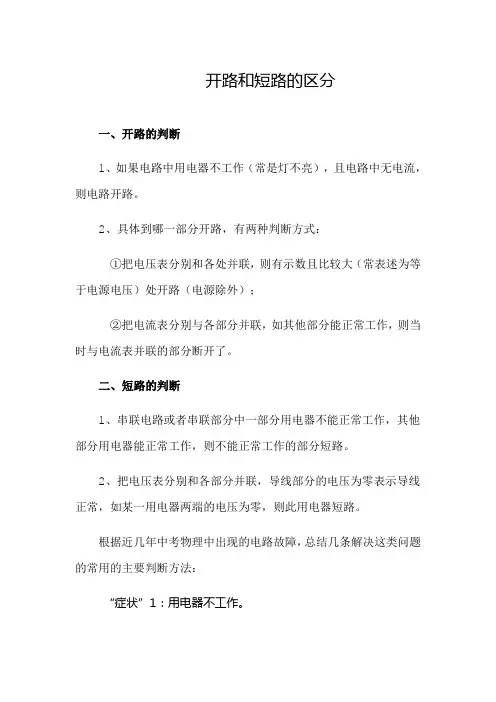

开路和短路的区分一、开路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。

2、具体到哪一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处开路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。

二、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。

2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。

根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：“症状”1：用电器不工作。

（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。

（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。

“症状”2：电压表示数为零。

诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。

“症状”3：电流表示数为零。

诊断：（1）电流表所在的电路与电源两极构成的回路上发生断路。

（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。

（3）电流表被短路。

“症状”4：电流表被烧坏。

（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。

（2）电流表选用的量程不当。

短路和断路有什么区别
短路和断路是物理学中经常出现的名词，那么它们之间有什么区别呢？欢迎阅读本文。

短路和断路有什么区别
1短路和断路的区别
短路是指电路或电路中的一部分被短接。

如负载与电源两端被导线连接在一起，就称为短路，短路时电源提供的电流将比通路时提供的电流大得多，短路包括电源短路、用电器短路、三相系统短路。

而断路是指处于电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好，即整个电路在某处断开的状态。

对于断路来说，由于电路没有闭合，不产生电流，所以不损坏器件。

而对于短路来说，电源未经过任何负载而直接由导线连接，把直流电源正极和负极连接起来或者交流电源的零线和火线连接起来形成了闭合回路，所以如果短路，很容易对电路造成损坏或者损坏元器件，更严重时也可能引发火灾事故。

2短路的两种情况
1.电源短路
电源短路是指电流从电源的一端出发，未经过用电设备直接流向电源另一端的现象。

比如：零火线碰头、火线和火线接在一起、火线和地线接在一起等。

电源短路时，电路中会产生很高的电流，线路和设备因为过热而烧毁、甚至发生火灾。

所以在电路中是绝对不允许出现电源短路的。

为了防止电源短路，一般会在线路中串联熔断器（保险丝）用于短路保护。

另外，空开和漏电开关也有短路保护，所以有时候也用空开作短路保护。

2.负载短路
负载短路是指用一根导线直接把负载两端连接起来。

当发生负载短路时，电流不通过负载，此时被短路的负载没有电流通过。

（注意：负载短路时，负载不工作，但并不会发生损坏！）。

断路和短路是电路故障的两种不同情况，它们具有以下区别：
1. 断路（Open Circuit）：断路指的是电流在电路中遇到中断，无法流通的情况。

当电路中的导线、开关或其他连接出现断裂或打开时，就会导致断路。

在断路情况下，电流无法顺利通过，电路不会工作。

通常，断路会导致设备无法正常运行。

2. 短路（Short Circuit）：短路指的是电路中两个电极之间产生了无线阻抗的连接，电流通过这个连接会绕过正常的路径而形成短路。

短路可以由导线之间的直接接触、零线与地线之间的接触等引起。

短路会导致电流大幅增加，可能引发电路过载甚至损坏电器设备，也可能造成安全隐患。

总结来说，断路是电路中断开导致电流无法流通，而短路是电路中形成了绕过正常路径的低阻抗连接。

两者都会导致电路无法正常工作，但短路可能会引发更严重的问题，如过电流、过热等。

在电路设计和维护过程中，需要注意避免断路和短路的发生，以确保电路的可靠性和安全性。

短路和断路的区别总结精选（1）：短路，是指正负极直接接通。

发生短路时，由于电流不透过用电器，电流极大，所以局部温度骤然升高，往往引起机器发热损坏，爆炸甚至火灾。

断路，是指电路断开了，电流不能透过。

安全状态。

总结精选（2）：（1）短路：在电路中，电流不流经用电器，直接连接电源两极，则电源短路。

短路决定方法：方法1：短路的时候电流是直接经过导线的，短路的电路部分电阻是十分小的，用欧姆表测量电阻，如果十分小，则为短路。

方法2：根据欧姆定律I=U/R明白，由于导线的电阻很小，电源短路时电路上的电流会十分大。

所以用电流表测量电流中的电流，如果过大，就是短路了。

（2）断路：当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好（如把电压表串联在电路中）时，即整个电路在某处断开。

处在这种状态的电路叫做断路(又叫开路）。

断路决定方法：方法1：试验法，电流表一端连接电源负极，一端拿在手中从负极处开始试验，连接时如果无读数，则继续试验，直到有读数，则断路处在最后一次试验点与前一次试验点之间。

方法2：断路处相当于接了一个无穷大的电阻，分担了所有电压，所以，用电压表逐步检测两点间的电压，如为电源电压，则此两点间断路。

再逐步缩小检测范围。

总结精选（3）：电器不通电的故障原因一般有两种，一种是电路短路一种是电路断路。

我们对故障电路进行修理之前，务必要对短路和断路有一个准确的诊断。

要准确的决定电路故障所在，我们就要对短路和断路故障有一个准确的认识。

下面，我就为大家介绍一下短路和断路的区别及它们在实际状况中的不同表现。

短路和断路故障发生时电流表测定值的区别。

短路故障电流测定值：短路故障是由电流过大引起的，所以如果我们用电流表去测量短路的线路的话就会显示出较大的电流。

如果电流过大就必须是发生短路故障了。

断路故障电流测定值：断路电路中是没有电流透过的，所以用电流变来测量断路电路时，是没有读数的。

在实际中，我们能够依据二者的电流表测定值的不同进行区分和诊断。

热电偶短路和断路的区别
热电偶是一种常见的温度测量装置，但在使用过程中，可能会出现短路和断路的情况。

那么，热电偶短路和断路有什么区别呢？
热电偶短路指的是热电偶两端之间的电路短路，即热电偶两端直接相连。

这种情况下，热电偶的温度测量会失效，因为电路已经被短路，无法产生有效的电压信号。

而热电偶断路则是指热电偶两端之间的电路中断，即热电偶两端没有电路连接。

这种情况下，热电偶同样失去了测量温度的功能，因为电路已经中断，无法产生有效的电压信号。

需要注意的是，热电偶短路和断路的解决方法不同。

对于短路情况，需要检查热电偶两端的电路是否接触良好，是否有电路短路；对于断路情况，需要检查热电偶两端的电路是否中断，是否有连接松动等问题。

总的来说，热电偶短路和断路都会影响热电偶的温度测量功能，但是它们的原因和解决方法不同，因此在使用热电偶时，需要及时排除这些问题，以确保测量数据的准确性。

- 1 -。

热电偶短路和断路的区别
热电偶是一种常用的温度测量装置，由两种不同金属组成的导线，当两种金属之间存在温度差时，会产生一种电势差，通过测量这种电势差可以确定温度。

热电偶的使用过程中，可能会发生短路和断路的情况。

热电偶短路指的是两个导线之间产生了异常电流，导致电势差的测量结果失效。

热电偶断路则是指导线之间完全断开，无法测量温度。

热电偶短路和断路的原因可能有很多，例如导线老化、损坏、接触不良、温度过高等。

为避免出现短路和断路的情况，需要注意热电偶的安装和使用，定期检测导线的状态，及时更换损坏的部件。

总之，热电偶的短路和断路对温度测量结果有着非常严重的影响，需要引起足够的重视和注意。

- 1 -。

短路与断路现象分析一、短路与断路现象分析电路故障类型，主要有两种，短路和断路。

短路，又分为电源短路和用电器短路两种。

1、电源短路，指导线不经过用电器而直接接到了电源的两极上。

导致电路中电流过大，从而烧坏电源。

这种情况是绝对不允许的。

电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上;另一种是开关闭合，电流表直接接到了电源两极上。

2、用电器短路，指的是串联的多个用电器中的一个或多个(当然不是全部)在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

这种情况一般不会造成较大的破坏。

用电器短路，从实验的角度给学生做如图所示的实验，学生观察到:闭合开关，灯泡L、L发光，12当用一根导线并接到A、B两点之间，灯泡L熄灭，灯泡L 变亮。

事实告诉同学们，此时灯泡L中没有电212流流过，电流从电源正极流到A 点后，只经过导线流到B点，再流过L，回到电源负极。

1将这一现象上升到理论就是:从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。

这种现象表现出了自然界“最经济的原理”。

断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。

二、电路故障模拟实验如图，灯泡L和灯泡L串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验: 12实验一:模拟灯L短路的情形，取一根导线并接到L的两端，闭合开关，观察到灯L发光，且亮度112变亮，电流表示数变大，电压表无示数(被短路);实验二:模拟灯L断路的情形，将灯L从灯座上取下来，闭合开关，观察到灯L 熄灭，电流表无示112数，电压表示数变大，为电源电压;实验三:模拟灯L短路的情形，取一根导线并接到L的两端，闭合开关，观察到灯L亮度变亮，电221流表示数变大，电压表示数变大;实验四:模拟灯L断路的情形，将灯L从灯座上取下来，闭合开关，观察到灯L 熄灭，电流表无示221数，电压表也无示数。

热电偶短路和断路的区别
热电偶是一种常用的测量温度的传感器，但常常会出现短路或断路的情况。

短路和断路是两种不同的故障，需要采用不同的修复方法。

热电偶短路指的是热电偶内部两个导体之间出现直接的短路，导致温度测量失效。

这种故障可能是由于热电偶内的绝缘材料损坏、导线短路或误接等原因引起的。

修复方法一般是更换热电偶或者更换故障部件，以使热电偶内部的导线重新连接。

热电偶断路指的是热电偶内部的导线之一或两个之间出现开路，导致温度测量失效。

这种故障可能是由于热电偶内部的导线断裂、接触不良或者受到外力损坏等原因引起的。

修复方法一般是更换热电偶内部的导线或者更换故障部件，以使热电偶内部的导线重新连接。

在使用热电偶时，应及时发现和排除短路和断路故障，以保证温度测量的准确性和可靠性。

- 1 -。

断路和短路专题1.概念：短路就是直接由导线连接成闭合回路。

也就是没有经过用电器，直接与电源正负极相连。

2.分类：A.电源短路，指导线不经过用电器而直接接到了电源的两极上。

导致电路中电流过大，从而烧坏电源。

这种情况是绝对不允许的。

B.用电器短路（用导线直接连载用电器两端），指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。

这种情况一般不会造成较大的破坏。

将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。

习题1、如图所示，当开关闭合时，发生的现象是（2、如图所示的电路中，甲、乙、丙是三只相同的小灯泡，则（ ）A 、S1断开，S2闭合时，丙灯不亮，甲、乙亮B 、S1、S2都闭合时，甲、乙、丙都亮C 、S1闭合、S2断开时，甲不亮，乙、丙亮D 、S1、S2都断开时，乙、丙不亮，甲亮3、（2010?南宁）如图所示的电路中（ ）A 、若S1、S2和S3都闭合时，则L1和L2并联B 、若S1、S2和S3都闭合时，则L1和L2串联C 、若S1断开、S2和S3闭合时，则L1和L2串联A 、灯亮电铃响B 、灯亮电铃不响C 、灯不亮电铃响D 、灯不亮电铃也不响D 、若S2断开、S1和S3闭合时，则L1和L2并联4 .如图，要使两灯串联，应闭合开关；闭合开关S1和S3,两灯联；为避免短路，不能同时闭合开关 ________ ．5 .如图5所示，闭合电键S,灯L 亮，一段时间后灯L 熄灭。

若电路中只 有一处故障，且只发生在灯L 或R 上。

现用一只规格相同且完好的灯L’替换灯 L,正确的判断是 （）L----- 11 ....... -A.若灯L′亮，则灯L 一定断路8 .若灯L′亮，则灯L 一定短路C.若灯L′不亮，则电阻R 一定断路D.若灯L′不亮，则电阻R 一定短路6.如图14所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。
