海信KF R 变频空调电路图

空调电路原理图硬件电路如图 4‑1所示。

根据工作电压的不同，整个系统可以分为三部分：微控系统、继电器控制和强电控制，分别工作于DC5V、DC12V和AC220V。

图 4-1系统电路原理图3.2 芯片特性简介SPMC65P2408A3.3 供电系统分析整个主控板上有三种电压：AC220V、DC12V和DC5V。

AC220V直接给压缩机、室外风机、室内风机和负离子产生器供电；AC220V经过降压，变为DC12V和DC5V，用于继电器和微控系统供电。

供电系统如图4-3所示，AC220V先经过变压器降压，然后从插座J1输入，经过整流桥进行全波整流，通过电容C2滤波，得到DC12V，再经过稳压片7805稳压，得到DC5V。

图中的采样点ZDS用于过零点的检测，二极管D1防止滤波电容C2 对采样点ZDS的影响。

图 4-3供电系统4.4 过零检测电路过零检测电路如图4-4所示，用于检测AC220V的过零点，在整流桥路中采样全波整流信号，经过三极管及电阻电容组成整形电路，整形成脉冲波，可以触发外部中断，进行过零检测。

采样点和整形后的信号如图4-5所示。

过零检测的作用是为了控制光耦可控硅的触发角，从而控制室内风机风速的大小。

图 4-4过零检测电路图 4_5采样点和整形后的信号3.5 室内风机的控制图4-6为内风机控制电路，U1为光耦可控硅，用于控制AC220V的导通时间，从而实现内风机风速的调节。

U3的3脚为触发脚，由三极管驱动。

AC220V从管脚11输入，管脚13输出，具体导通时间受控于触发角的触发。

室内风机风速具体控制方法：首先过零检测电路检测到AC220V的过零点，产生过零中断；然后，在中断处理子程序中，打开Timer的定时功能，比如定时4ms，4ms后由CPU产生一个触发脉冲，经三极管驱动，从U3的3脚输入，触发U3的内部电路，从而使U3的管脚11和13的导通，AC220V给室内风机供电。

这样，通过定时器的定时长度的改变可以控制AC220V 在每半个周期内的导通时间，从而控制室内风机的功率和转速。

海信直流变频空调室外机电路故障分析与检修(五) (上接6期）□瞿贵荣例2:加电后电源指示灯亮，但整机不工作。

分析检修：测辅助电源+15V、+5V电压输出 正常,说明电源供电无问题。

测室外机C P U芯片 IC01⑪、⑫、@脚与⑬、⑭、⑬脚间+5V电源正常 (见图4),分析是I C01复位电路（与I C07、CE10、R39等组成域时钟电路(XT02 )异常。

测1C01⑮脚复位信号，正常时加电瞬间为低电平(0V待机 状态），随即升为高电平(4.8V以上为工作状态），实测⑲脚一直为低电平(0.2V),说明复位电路有 故障。

检查R39未开路,CE10、C42也无击穿漏 电情况,估计是复位集成电路I C U7内部损坏。

因无同型号丨C07(M C34064),用一片HT7044三端 复位集成电路代换后，故障排除。

提示：在采用+5V供电的各类C P U电路中，几乎各种型号的三端复位集成电路均可互换使 用（注意引脚排列可能不同），另外，复位集成电 路损坏后，在应急情况下，可以将其去掉不用，只需将R39加大到100k f l~200k l l，CE10加大到 2.2|j l F~4.7|j l F,利用电容CEU)两端电压不能突 变，而需经R39充电过程，也可为C P U提供合适 的复位信号，使系统正常工作。

例3:通电，室外机不工作，LED1-LED3全部 点亮，室内机显示故障代码“11”。

分析检修：此故障代码表示室外机存储器电 路有故障(见图4)。

主要原因有:C P U芯片I C01 不良；E2P R O M存储器丨C09不良；I C01与I C09 间连线有故障。

检查C35、R75、R78及连接线均 正常，用_片良好的24C01存储芯片代换丨C09 试验,整机恢复正常，故障排除。

例4:室外机指示灯LED1-LED3状态是亮- 灭-亮，室内机显示室外机盘管温度检测电路故 障代表“1”。

分析检修：故障代码“1”表示室外机盘管温 度检测电路有故障（见图3),主要原因有:传感器 RT4不良；接插件C N14锈蚀接触不良；分压电 阻R69(5.1kn±l%)或滤波电容CE8X16异常；C N01⑥脚接触不良;室外机C P U芯片I C01⑧脚 开焊或内部电路损坏。

海信空调室外机电源电路和CPU三要素电路详解下图所示为海信KFR-2601GW/BP室外机电控系统电气接线图及实物图（不含压缩机、室外风机、端子排）。

室外机电控系统由主板（室外机控制板）、硅桥、滤波电感、普通电容、滤波电容（电解电容）、模块（功率模块组件）、压缩机、压缩机顶盖温度幵关（压缩机过热保护器）、室外风机（风扇电机）、四通阀线圈、室外环温传感器（外环温度）、室外管温传感器（热交温度）、压缩机排气温度传感器（压缩机排气温度）、端子排组成。

说明：本机开关电源与模块集成在一块电路板上，因此才能为室外机主板供电，其他型号的模块是否供电，由其电路板上电路决定。

—、交流输入电路下图所示为交流输入电路和直流300V电压形成电路的原理图和交流输入电路实物图。

压敏电阻Z102为过电压保护元件，当输入的电网电压过高时击穿，使前端20A保险管熔断进行保护；SA01、Z101组成防雷击保护电路，SA01为放电管；C104、L101, C107、C106、C105组成交流滤波电路，具有双向作用，既能吸收电网中的谐波，防止对电控系统的干扰，又能防止电控系统的谐波进入电网。

常见故障为L101交流滤波电感焊点幵路，交流220V电压不能输送至后级，造成室外机上电无反应故障，室内机主板报出“通信故障”的故障代码。

二、直流300V电压形成电路直流300V电压为幵关电源和模块供电，而模块的输出电压为压缩机供电，因而直流300V电压间接为压缩机供电，所以直流300V电压形成电路工作在大电流状态，电路原理图见下图。

该电路的主要元器件为硅桥和滤波电容，硅桥将交流220V电压整流后变为脉动直流300V电压，而滤波电容将脉动直流300V电压经滤波后变为平滑的直流300V电压为模块供电。

滤波电容的容量通常很大（本机容量为2200uF）,上电时如果直接为其充电，初始充电电流会很大，容易造成空调器插头与插座间打火，甚至引起整流硅桥或20A 供电保险管损坏，因此变频空调器室外机电控系统设有延时防瞬间大电流充电电路，本机由PTC电阻PTC501.主控继电器RL505组成。

海信KF(R)变频空调电路图海信KF-2809GW/BP改进的有关数据KF-2809GW/BP改三王:言并芒芙海信KF-2809GW/BP 室内外机电路图RZA-I 5251-34 I XX-OACNuN str i Lj 1 3 I ：弋：1 -1；3 1 1 ;、TF11 ■■91 .1 1LzB tx e>京外机_______ 泗艸ttcuvcrx >01 i> e»c«vcezirt 1) AC rxitTTio?l “ «X5<C« •••€-•A€ Otlt »ICt >»l> AC <HJ»3ftKCKOH X1C Wl I)OCISV«CNI0 I OC«V<C)£IO >»vurv<CN«5 I) WF•«•*«» 3} VVrCtCN* , 4>vv*i<rMi».s ) KTKW ,» vw viee (Cei VKI trMaB.i •>HSWvurc (CK«J.i VUFI<CK«2.2 vvr«c*»l • wyucv«7 *' Vf<<CX20l.t> GMn (CX3»l.9> a (cz»<4 4) Y<C£XV1 ・”・••W4CZ>OI ” V<C2>OI •> v<c/rm *>•■ ▼：" 16”ucavr ncTiMi"rr (CM02 . vw raioo: • VMC (CMOS IQ VMMCMVt * t V<CX4U y fi< 30«l 4- UlC H<s» V»*C<CMM I 0ND<eXQI If • SV(CMO|.» Z(CM0«.4) YtC NOl.Sl X<CMO» • >W (CX»>I.T> v<c MOI at X (91)4C<CXS0l :〉 兄 CN,O ：->>—…<> I «€*«♦ • « ，：2 < ：4C< JOI 打 T»fr nxo«cx :。

常见的几种变频通讯电路及其原理介绍各种变频空调器所用的通讯电路，在电路结构及信息传输原理上大同小异，不同品牌、不同机型的空调器通讯电路的主要区别就在于所采用的供电电源有所差别，下面就几种常见的通讯电路及其主要特点分别进行介绍：1、海信KFR-26GW/39BP空调器通讯电路图3所示通讯电路除了被用于海信/39BP系列交流变频空调器外，也适用于海信/06BP、/11BP、/21BP、/22BP、/29BP等系列以及28/BP×2、2601/BP×2、2801/BP×2等一拖二机型交流变频空调器，还适用于多种海信/ ZBP系列直流变频空调器，如：/76ZBP、/77ZBP、/99ZBP等系列。

值得提醒的是在不同机型的电路中元件编号的标示有所不同。

在图3电路中，上半部分为室内机电路，下半部分为室外机电路。

通讯电路的电源取自室内机，220V交流电经R10与R13分压、D6半波整流、ZD1稳压、E02滤波后得到24V直流电压，在R15、R74的限流作用下，通讯回路的工作电流大约在3mA左右。

TH01为正温度系数热敏电阻，可以对回路起到过电流保护的作用。

从接口电路与室内、外机电路的连接方式可以看出，传输中的所有信号脉冲均为正脉冲形式，即：有脉冲时为高电平，无脉冲时为低电平。

除了海信变频空调器外，其他品牌的变频空调器多数也采用此电路形式，只不过有的电路中整流二极管采用反接方式，室外机部分的稳压二极管稳压值为24V，电路中元件参数有所不同，但电路原理完全一致。

需要注意的是，此电路在用直流电压档测量内、外机接线端子时，SI端为正，N端为负，而另一类电路则为N端为正，SI端为负。

2、海信KFR-5001LW/BP空调器通讯电路图4为海信KFR5001LW/BP变频空调器通讯电路。

该电路与图3电路最大的区别在电源部分，通讯回路中没有稳压管，回路的供电电压完全依靠分压值确定。

回路中的R10、R29不仅组成回路的限流电阻，同时又和R23构成电源的分压电路。

海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW ／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。

他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。

图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。

一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。

该芯片内部除了写入空调器专用程序外，还包含有CPU 微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。

1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。

(2)芯片的32、33、34、39、48、60为接地端。

(3)31脚是蜂鸣器接口。

CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU 已接到该项指令。

若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。

(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。

(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。

空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。

当机器正常工作时，复位端为高电平。

(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。

应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。

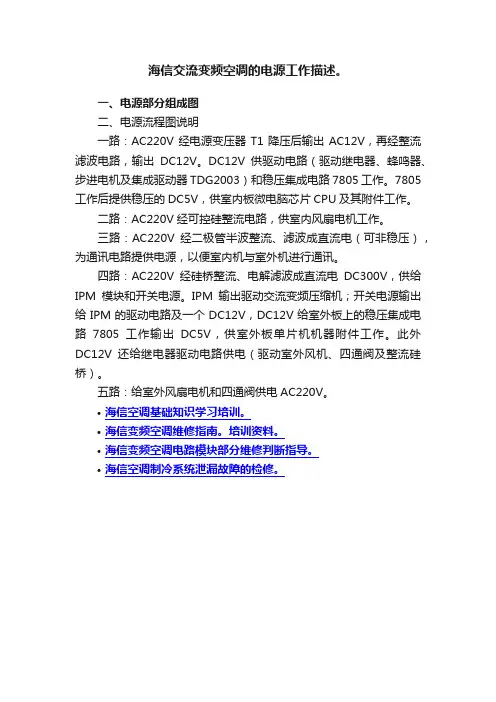

海信交流变频空调的电源工作描述。

一、电源部分组成图
二、电源流程图说明
一路：AC220V经电源变压器T1降压后输出AC12V，再经整流滤波电路，输出DC12V。

DC12V供驱动电路（驱动继电器、蜂鸣器、步进电机及集成驱动器TDG2003）和稳压集成电路7805工作。

7805工作后提供稳压的DC5V，供室内板微电脑芯片CPU及其附件工作。

二路：AC220V经可控硅整流电路，供室内风扇电机工作。

三路：AC220V经二极管半波整流、滤波成直流电（可非稳压），为通讯电路提供电源，以便室内机与室外机进行通讯。

四路：AC220V经硅桥整流、电解滤波成直流电DC300V，供给IPM模块和开关电源。

IPM输出驱动交流变频压缩机；开关电源输出给IPM的驱动电路及一个DC12V，DC12V给室外板上的稳压集成电路7805工作输出DC5V，供室外板单片机机器附件工作。

此外DC12V还给继电器驱动电路供电（驱动室外风机、四通阀及整流硅桥）。

五路：给室外风扇电机和四通阀供电AC220V。

•海信空调基础知识学习培训。

•海信变频空调维修指南。

培训资料。

•海信变频空调电路模块部分维修判断指导。

•海信空调制冷系统泄漏故障的检修。

海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW ／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。

他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。

图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。

一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。

该芯片内部除了写入空调器专用程序外，还包含有CPU 微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。

1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。

(2)芯片的32、33、34、39、48、60为接地端。

(3)31脚是蜂鸣器接口。

CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU 已接到该项指令。

若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。

(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。

(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。

空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。

当机器正常工作时，复位端为高电平。

(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。

应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。

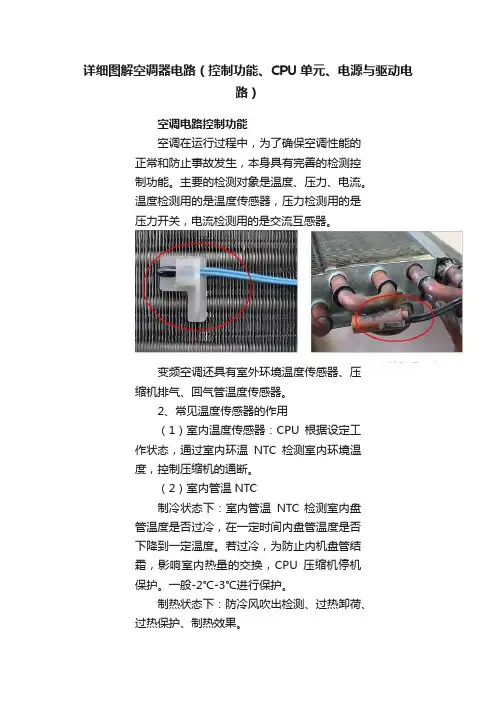

详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）空调电路控制功能空调在运行过程中，为了确保空调性能的正常和防止事故发生，本身具有完善的检测控制功能。

主要的检测对象是温度、压力、电流。

温度检测用的是温度传感器，压力检测用的是压力开关，电流检测用的是交流互感器。

变频空调还具有室外环境温度传感器、压缩机排气、回气管温度传感器。

2、常见温度传感器的作用（1）室内温度传感器：CPU根据设定工作状态，通过室内环温NTC检测室内环境温度，控制压缩机的通断。

（2）室内管温NTC制冷状态下：室内管温NTC 检测室内盘管温度是否过冷，在一定时间内盘管温度是否下降到一定温度。

若过冷，为防止内机盘管结霜，影响室内热量的交换，CPU压缩机停机保护。

一般-2℃-3℃进行保护。

制热状态下：防冷风吹出检测、过热卸荷、过热保护、制热效果。

空调制热开始内风机的运转手内管盘温度控制，当内管盘温达到28-32℃时，风机才运转，方式制热开始吹出冷风，造成人体不适。

制热过程中，若室内管温达到56℃，说明管温太高，CPU控制外风机停机，减少室外热量的吸收，压缩机不停机，称为制热卸荷。

若风机停机后，内管温度继续上升60℃，压缩机停机，这是空调的过热保护。

若在一定时间内，管盘温度没有上升到一定温度，CPU 控制压缩机停机保护。

（3）室外管温NTC：主要作用是制热化霜温度检测，一般空调制热50分钟后，外机进入第一次化霜，以后的化霜就由室外管温传感器控制，温度降到-9 ℃时，开始化霜，管温回升到11-13 ℃停止化霜。

（4）外环温NTC：控制室外机的转速。

(5)压缩机排气NTC：避免压缩机过热、缺氟检测、使变频压缩机降频，控制制冷剂流量。

（6）压缩机吸气NTC：有电磁膨胀阀的空调制冷系统中，CPU通过检测压缩机回气温度控制制冷剂流量，有进步电机控制膨胀阀。

另外还起到制冷效果检测，判断故障状态工作状态是否正常。

二、压力开关1、压力开关的作用：压力开关有高压和低压两种。

海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸? ? 海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。

他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。

? ? 图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。

? ? 一、室内机控制电路原理? ? 室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。

? ? 该芯片内部除了写入空调器专用程序外，还包含有CPU微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。

? ? 1．ICI(47C862AN-GC51)主要引脚功能? ? (1)35、64脚为供电端，典型的工作电压为+5V。

? ? (2)芯片的32、33、34、39、48、60为接地端。

? ? (3)31脚是蜂鸣器接口。

CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。

若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。

? ? (4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。

? ? (5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。

空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。

当机器正常工作时，复位端为高电平。

? ? (6)62脚为开关控制端开关控制口(多功能口)，低电平有效。

海尔变频空调电路原理及图纸是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群海尔变频空调电路原理及图海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。

他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。

图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。

一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。

该芯片内部除了写入空调器专用程序外，还包含有CPU微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。

1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。

(2)芯片的32、33、34、39、48、60为接地端。

(3)31脚是蜂鸣器接口。

CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。

若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。

(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。

(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。

空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。

当机器正常工作时，复位端为高电平。
