1.1 共路信令的概念和特点我们已经知道，数字蜂窝移动通信系统由NSS 、BSS 、OSS 三大子系统和MS 组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM 系统采用七号信令系统，让我们先对七号信令系统做一简单回顾。

七号信令系统即CCS7信令系统，也就是说七号信令系统首先是共路信令系统。

那么您还记得什么是共路信令吗？1.1.1 共路信令的概念信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息，这就是共路信令系统的基本特征。

也许图1-1会有助于您理解： 交换网络交换网络信令设备信令设备公共控制公共控制交换机A交换机B 话路数据链路图1-1 共路信令系统CCS7信令消息实际上就是通信网上各节点（比如交换机）控制处理器之间通信的数据分组，在线路（信令链路）上以分组交换的原理传送信令，因此CCS7信令网本质上为数据通信网，是一种特殊的分组交换网，它形成了一个独立的七号信令网。

在2M 一次群数字中继传输线路上，采用其中的一个时隙（64kbps ，TS0除外）作为信令信道，我们一般称为信令链路。

大部分时隙作为业务信道，比如传送话音信息时我们称为话路。

当然在模拟传输线路上也可以传送七号信令，它借助MODEM 发送信令消息，典型速率为2400bps 和4800bps 。

1.1.2 共路信令系统的特点和随路信令系统相比，共路信令系统具有以下优点：●信道利用率高 ●信令传送速度快 ●信令容量大 ●应用范围广泛,可支持ISDN 、移动通信、智能网等业务 ●信令网与通信网分离，便于维护和管理 ●可方便地扩充新的信令规范，适应未知业务发展 ●但这些优点也对共路信令系统提出一些特殊要求： ●信令链路利用率高，信令链路必须有极高的可靠性 ●信令系统须具有完备的信令网功能和安全性措施 ● 信令畅通并不意味着话路畅通，共路信令系统应具有话路导通检验功能1.2 CCS7信令网信令网是逻辑上独立于通信网，专门用于传送信令的网络，只有共路信令系统才有信令网的概念。

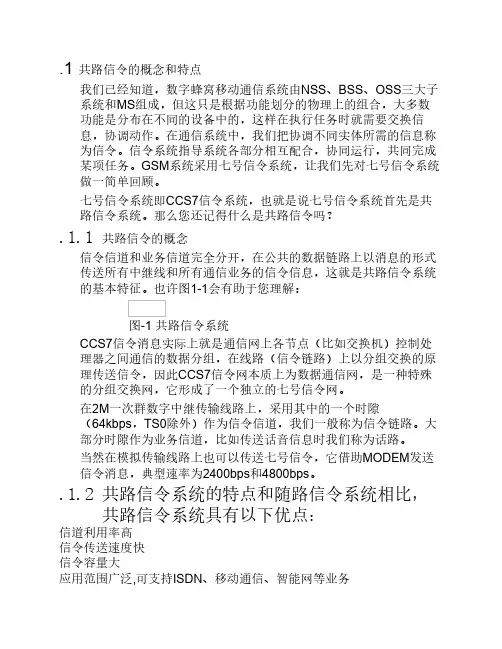

.1 共路信令的概念和特点我们已经知道，数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM系统采用七号信令系统，让我们先对七号信令系统做一简单回顾。

七号信令系统即CCS7信令系统，也就是说七号信令系统首先是共路信令系统。

那么您还记得什么是共路信令吗？.1.1 共路信令的概念信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息，这就是共路信令系统的基本特征。

也许图1-1会有助于您理解：图-1 共路信令系统CCS7信令消息实际上就是通信网上各节点（比如交换机）控制处理器之间通信的数据分组，在线路（信令链路）上以分组交换的原理传送信令，因此CCS7信令网本质上为数据通信网，是一种特殊的分组交换网，它形成了一个独立的七号信令网。

在2M一次群数字中继传输线路上，采用其中的一个时隙（64kbps，TS0除外）作为信令信道，我们一般称为信令链路。

大部分时隙作为业务信道，比如传送话音信息时我们称为话路。

当然在模拟传输线路上也可以传送七号信令，它借助MODEM发送信令消息，典型速率为2400bps和4800bps。

.1.2 共路信令系统的特点和随路信令系统相比，共路信令系统具有以下优点：信道利用率高信令传送速度快信令容量大应用范围广泛,可支持ISDN、移动通信、智能网等业务信令网与通信网分离，便于维护和管理可方便地扩充新的信令规范，适应未知业务发展但这些优点也对共路信令系统提出一些特殊要求：信令链路利用率高，信令链路必须有极高的可靠性信令系统须具有完备的信令网功能和安全性措施信令畅通并不意味着话路畅通，共路信令系统应具有话路导通检验功能.2 CCS7信令网信令网是逻辑上独立于通信网，专门用于传送信令的网络，只有共路信令系统才有信令网的概念。

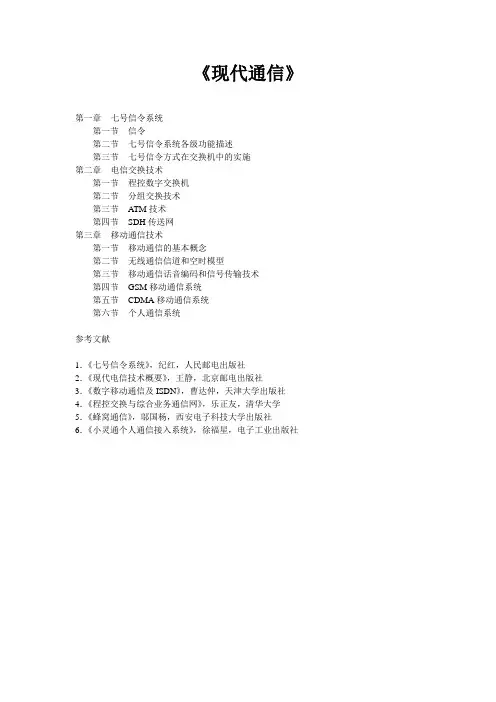

《现代通信》第一章七号信令系统第一节信令第二节七号信令系统各级功能描述第三节七号信令方式在交换机中的实施第二章电信交换技术第一节程控数字交换机第二节分组交换技术第三节ATM技术第四节SDH传送网第三章移动通信技术第一节移动通信的基本概念第二节无线通信信道和空时模型第三节移动通信话音编码和信号传输技术第四节GSM移动通信系统第五节CDMA移动通信系统第六节个人通信系统参考文献1．《七号信令系统》，纪红，人民邮电出版社2．《现代电信技术概要》，王静，北京邮电出版社3．《数字移动通信及ISDN》，曹达仲，天津大学出版社4．《程控交换与综合业务通信网》，乐正友，清华大学5．《蜂窝通信》，邬国杨，西安电子科技大学出版社6．《小灵通个人通信接入系统》，徐福星，电子工业出版社第一章七号信令系统CCITT No.7信令是一种国际标准化的、先进的公共信道信令系统，具有传送速度快、信息容量大、应用范围灵活等优点，它是公共通信领域中具有多种功能的业务支撑网。

我国电信业务中的公共电话网、智能网、窄带、宽带ISDN网等都以七号信令方式为标准。

第一节信令一．信令的概念1．信令信令是运载建立呼叫、控制和终止呼叫的信息。

每一条信令都使交换机产生一个动作。

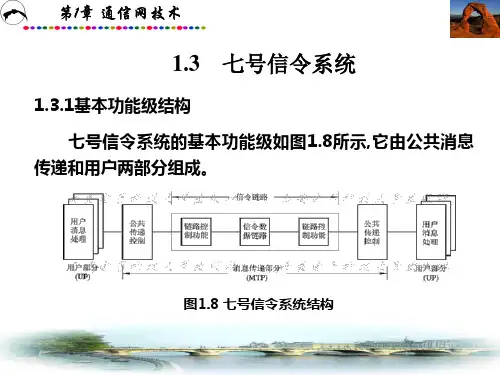

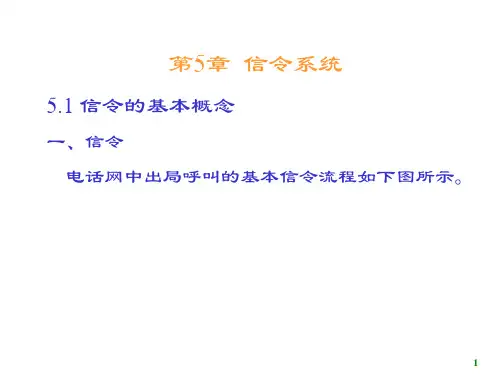

下图是两个用户通过交换机进行电话接续的基本信令流程。

其过程为：主叫用户摘机，发端交换机A收到主叫用户的摘机信号后，向主叫用户送拨号音，主叫用户收到拨号音后，开始拨号，被叫用户号码送到交换机A。

交换机A收到被叫号码后，根据号码选择局向及中继线，并在选好的中继线上向终端交换机B发占用信令，即由交换机A的出中继占用交换机B的入中继，然后将被叫号码送给B（选择信令、路由信令）交换机B根据被叫号码连通被叫用户，向被叫用户送振铃信令，向主叫用户送回铃音。

被叫用户摘机应答，将应答信令送交换机B，并由交换机B转发给交换机A。

双方开始通话。

通话结束时，若被叫用户先挂机，则被叫用户向交换机B送挂机信令（也称为复原或后向拆线信令），并由交换机B转发给交换机A。
