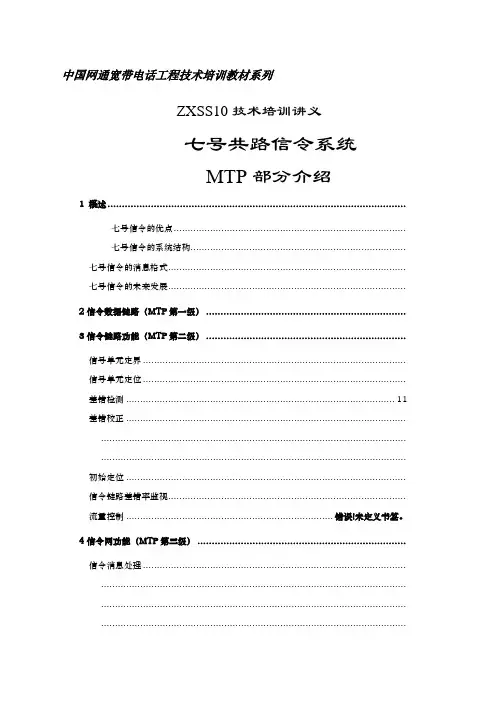

中国网通宽带电话工程技术培训教材系列ZXSS10技术培训讲义七号共路信令系统MTP部分介绍1 概述.......................................................................................................七号信令的优点...................................................................................七号信令的系统结构.............................................................................七号信令的消息格式.....................................................................................七号信令的未来发展.....................................................................................2信令数据链路（MTP第一级） .....................................................................3信令链路功能（MTP第二级） .....................................................................信号单元定界..............................................................................................信号单元定位..............................................................................................差错检测 (11)差错校正 ..............................................................................................................................................................................................................................................................................................................................初始定位 ....................................................................................................信令链路差错率监视.....................................................................................流量控制 .......................................................................... 错误!未定义书签。

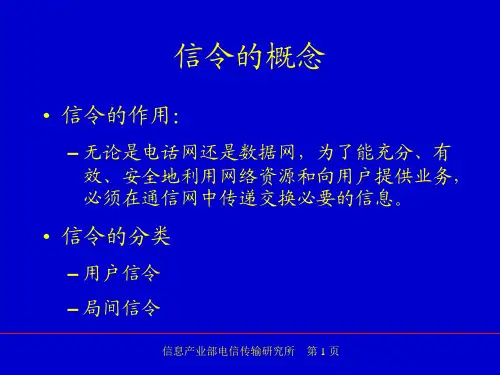

NO.7电信网的基本概念一、概念解释1、SP（Signaling Point）:七号信令网上，连接七号信令链路的节点称为信令点，信令点是处理控制消息。
2、STP（Signaling Transfer Point）：它是NO.7消息传送的中转节点，STP将消息从一条信令链路传送到另外一条信令链路上去，而并不处理这些消息。
STP可以是交换机的一部分，也可以单独存在.3、STPSP：既作信令点又作信令转接点，S12既可以完成SP功能又兼作STP（通过数据控制）。
4、MTP（Message Transfer Part）：NO.7层次中，从LEVEL 1到LEVEL 3的部分称为MTP消息传递部分。
5、Signaling Link：信令链路是信令点之间传送信令消息的链路。
由数据链路和数据链路两端的终端电路组成，完成LEVEL 2的功能.6、Data Link：是双向以固定速率传送数据的通路。
在S12中,数据链路是指以64KBIT/S速率传输双向CHANNEL，是标准PCM 31个CHANNEL中的一个CHANNEL。
7、Signaling Terminal：信令终端是指执行信令数据链路的功能单元。
这些功能包括：错误检测，信号单元分界，信号单元定位，初始定位，错误校正。
在RELEASE 7X中,可能存在三种不同的信令终端：IPTM，HCCM，CCSM。
8、Link Group：链路群是指连接在两个信令点之间所有具有相同特性的信令链路组合。
一个链路组最多可有16根信令链路。
9、Link Set：链路集合是指连接在两个信令点之间所有信令链路群的集合。
一个链路集合最多有15个信令组，但最多只有16根链路。
在RELEASE 7X中，链路集合用DR（DynamicRoute Index动态路由指针）来表示。
10、Combined Linkset：复合链路集合是指到某一目的局信令话务可以用不同的信令链路集合来分担。
用于分担信令话务的信令链路集合称作复合信令链路。
GS_SP01_C2+3 七号信令基础课程目标：●了解NO.7信令系统的基本概念、分层结构和功能●掌握七号信令网网络结构●掌握信令消息结构●掌握MTP层功能参考资料●《NO.7信令系统》北京邮电大学出版社●《共路信令系统》培训讲义CSUA-040-C1 NO.7信令系统ii第1章 七号信令网知识点● 信令网的基本概念● 信令网的基本构成● 我国信令网的建设信令网是我们国家重点建设的支撑网之一，合理规划和建设信令网对高效可靠传递信令信息，减少网络负担，降低投资成本有着重要意义。
对于网络的维护人员而言，熟悉和了解信令网的建设，对分析GT 有很大的帮助。
1.1 信令网的基本概念公共信道信令的基本特点是传送话音的通道和信令的通道相分离，有单独的传送信令的通道，将这些传送信令的通道组合起来，就构成了信令网。
NO.7信令系统控制的对象是一个电路交换的信息传送网络，但NO.7信令本身的传输和交换设备构成了一个单独的信令网，是叠加在电路交换网上的一个专用的计算机通信网。
1.1.1 信令网的组成信令网通常由三部分构成，它们分别是信令点（SP ：Signaling Point ）、信令转接点（STP ：Signaling Trabsfer Point ）、和信令链路（SL ：Signaling Link ）。
● 信令点（SP ）：信令点是处理控制消息的节点，产生消息的信令点为该消息的起源点，消息到达的信令点为该消息的目的信令点。
● 信令转接点（STP ）：具有信令转发功能，能将信令消息冲一条信令链路转送到另一条信令链路的信令节点称为信令转接点。
信令转接点分为综合型和独立型两种，独立型的信令转接点只具有转接功能，综合型除具有转接功能之外，还具有用户部分。
第1章七号信令网●信令链路（SL）：两个信令点之间传送信令消息的链路称为信令链路。
直接连接两个信令点的一组链路构成一个信令链路组。
1.1.2 信令点编码为了便于信令网的管理，国际和各国的信令网是独立的，每个信令网具有自己的信令编码规则。
NO.7信令原理与应用7号信令：又称为公共信道信令, 它在信息网的业务节点之间的专用信令信道中传送，在用户和交换机、不同交换节点的交换机之间交换一些控制信息用以协调相互的动作的这些个控制信息。
即以时分方式在一条高速数据链路上传送一群话路信令的信令方式，通常用于局间。
和其他局间信令系统一样，7号信令一般不负责用户终端和端局之间，不负责进行具体语音信号的传输，但是它负责协调各种电信设备，使各种电信设备能够准确地建立语音链路，为用户提供服务。
为了实现电信业务的互联互通，不同通信运营商之间，特别是不同国家的运营商之间都会采用7号信令控制运营商之间业务交换的过程。
为什么要采用七号信令系统？因为七号信令系统将信令与语音通路分开,采用高速数据链路传送信令,因而具有传送速度快、呼叫建立时间短、信号容量大、更改与扩容灵活、信令设备投资省、话路利用率高的特点。
NO.7信令系统的主要结构和功能：NO.7信令系统采用功能模块化的结构，主要包括消息传递部分（mtp），信令连接控制部分（sccp），用户部分（up）。
实现呼叫的建立和释放功能。
此外还开发了OSI数据分层模式和设计方法，采用了分层结构实现数据分散应用处理。
使系统具有更大的灵活性和开放性，能够适应计算机通信和电信网智能化发展的需要。
（1）MTP，MTP的主要功能是在信令网中提供可靠的信号信息的传送。
它包括信令数据链路功能（第一级）、信令链路的功能（第二级）和信令网的功能（第三级）。
信令数据链路功能，规定信号数据链路的物理电气和功能特性确定数据链路连接方法；信令链路的功能，规定在一条信号链路上消息的传递和与其传递有关的功能和程序；信令网功能,规定在信号点之间传递消息的功能和程序，包括信号消息处理和信令网管理两部分，能保证在信号链路和信号转接点故障的情况下可靠地传递信号消息。
（2）SCCP，信令连接控制部分扩展了MTP的业务功能，增加了利用全址地址（GT）和子系统号码（SSN）的寻址功能，即：信令连接控制部分为消息传递部分提供附加功能，以便通过NO.7信令网，在电信网中的交换局和交换局，交换局和特种服务中心（管理和维护中心）之间传递电路相关和非电路相关的信令消息和其他类型的信息建立无连接和面向连接的网络业务。
本课程主要介绍NO.7信令系统中的MTP部分MTP部分功能级划分信令单元格式MTP各功能级功能介绍NO.7信令系统的功能级结构MTP功能级划分及功能简介UP(用户部分 MTP 消息传递部分MTP作为一个消息传递系统 为正在通信的用户之间提供信令消息的可靠传送第一级(L1)为信令传输提供一条双向数据通路 规定了一条信令数据链路的物理 电气 功能特性和接入方法第二级(L2)规定了在一条信令链路上传送信令消息的功能及相应程序 第二级和第一级共同保证信令消息在两个信令点之间的可靠传送第三级(L3)规定了传送消息所使用的消息识别 分配 路由选择及在正常或异常情况下信令网管理调度的功能和程序信令单元分类各信令单元格式 各字段含义MSU LSSU FISU发送方向发送方向发送方向F 标志码 码型为01111110BSN 后向序号 7bitBIB 后向指示语比特 1bitFSN 前向序号 7bitFIB 前向指示语比特 1bitLI 长度指示语 指示LI和CK之间的八位位组的数目 6bitCK 检验码 16bit以上为三种信令单元共有的部分是LSSU的主要组成部分 标志本端链路的状态 8或16bitA型MTP管理消息C型ISUP消息D型SCCP消息DPC 目的信令点编码OPC 源信令点编码SLC 信令链路编码 4bitSLS 信令链路选择码 4bitCIC 电路识别码 12bit为信令传输提供一条双向数据通路 规定了一条信令数据链路的物理 电气 功能特性和接入方法数字信令数据链路采用64Kb/s的速率PCM系统一次群中除了TS0以外 均可用来传送信令处理机故障流量控制差错校正差错检测信令单元定位规定了一条信令数据链路上传送信令消息的功能及相应程序 包括信令单元定界差错率监视初始定位一般要求误码率小于1.2X10-6字段来完成采用16位的CRC校验算法两种方式基本差错校正方式(单向传输时延< 15ms)预防循环重发校正方式(单向传输时延>=15ms)FSN FIBBSN BIB 706080MSU(8)错误 舍弃 BSN BIB 不变709701007收到的MSU(9)不是期望值BIB 反转1FIB BIB 重发FSNBSN 1的消息 BIB 8171基本校正法示例SP A SP B启动8位位组计数器(启动条件 接受到的信令单元长度不是8bit 的整数倍或长度小于6个8位位组或大于M+7个8位位组(M=272)D 链路故障位位组空闲未定位已定位正常验收周期验收完成投入业务使用空闲未定位已定位正常验收周期验收完成投入业务使用SP A SP B消息识别消息分配消息路由信令链路管理信令业务管理信令路由管理ADA DA DA DAD。
No.7信令码流详解1．概述本文适用于中国国内CDMA网络中的交换设备。
本文应用了以下术语和定义：消息传递部分MTP：在信令网中提供可靠的信令消息传递，将用户发送的消息传送到用户指定的目的地信令点的指定用户部分，在系统或信令网故障情况下，采取必要措施，以便恢复信令消息的正常传递。
消息传递部分通常又可分为三个部分，即MTP1、MTP2、MTP3。
信令连接控制部分SCCP：为了满足新的用户部分对消息传递的进一步要求，CCITT补充了SCCP来弥补MTP在网络层功能的不足。
SCCP提供了较强的路由和寻址功能，叠加在MTP上，与MTP3一起共同完成OSI模型中网络层的功能。
事务处理能力应用部分TCAP：控制非话路相关信息在信令网中两个以上节点之间传输的功能集，为大量分散在信令网中的交换机和专用中心的应用提供功能和规程。
事务处理能力应用部分又可分为两个部分：事务子层和成分子层。
移动应用部分MAP：No.7信令系统的应用层协议，是事务处理能力应用部分TCAP的用户。
MAP的主要功能是在MSC和HLR、VLR等网络实体间交换与电路无关的数据和指令，从而支持移动用户漫游、频道切换和用户鉴权等功能。
2．消息结构MTP消息结构如图1所示。
SCCP消息结构图如2所示。
TCAP消息结构如图3所示。
a.消息信号单元MSUb.链路状态信号单元LSSUc.填充信号单元FISU图1 MTP消息结构图FSIO图2 SCCP消息结构图Transaction PortionDialogue PortionComponent Portion InvokeComponent图3 TCAP消息结构图3．原始码流（1）完整原始码流如图4所示。
图4 原始码流（2）SCCP参数解码对照表（3）TCAP参数解码对照表（4）MAP参数解码对照表4．SCCP消息类型表5．ANSI TCAP消息类型表6．ANSI TCAP成分类型表。
