七号信令网基础

Vservice系统培训资料七号信令系统基础目录1前言 (5)2信令的基本概念 (6)2.1信令的基本概念 (6)2.2信令的分类 (6)2.3中国1号信令系统简介 (8)2.3.1线路信令 (9)2.3.2记发器信令 (10)3NO.7信令系统概述 (12)3.1N O.7信令系统的发展及特点 (12)3.1.1No.7信令系统的发展 (12)3.1.2No.7信令系统的特点 (12)3.2分层通信体系的概念 (13)3.2.1分层通信的概念 (13)3.2.2开放系统互连参考模型OSI (14)3.3N O.7信令系统的功能模块结构 (15)3.3.1分级功能结构 (15)3.3.2各部分主要功能 (16)3.3.3各功能级处理的数据块结构 (18)4NO.7信令网 (19)4.1信令网的基本概念 (19)4.2N O.7信令传送方式 (20)4.3信令网的编码计划 (21)4.3.1国际信令网的编码计划 (21)4.3.2我国国内网的信令点编码 (21)5NO.7信令消息结构说明 (22)5.1基本信令单元 (22)5.2信令单元的格式及编码 (23)5.3信令单元分类 (25)6消息传递部分MTP (28)6.1概述 (28)6.2信令数据链路功能级 (28)6.3信令链路功能级 (28)6.3.1概述 (28)6.3.2信令链路功能级的主要功能 (29)6.4信令网功能级 (31)6.4.1功能概述 (31)6.4.2信令消息处理 (32)6.4.3路由标记 (33)6.4.4信令网管理功能 (34)7电话用户部分TUP (36)7.1TUP消息的格式 (36)7.2TUP消息的基本信令过程 (37)7.3常用TUP消息的作用 (40)7.3.1国际网和国内网通用信令消息 (40)7.3.2国内网专用信令消息 (40)8综合业务数字网用户部分ISUP (41)8.1概述 (41)8.2ISUP功能 (41)8.3ISUP信令消息的格式及参数 (42)8.3.1ISUP信令消息 (42)8.3.2ISUP消息的格式 (45)8.4ISUP正常呼叫控制过程 (47)9信令连接控制部分SCCP (50)9.1概述 (50)9.2SCCP功能结构 (51)9.3SCCP业务功能 (51)9.3.1面向连接服务 (51)9.3.2无连接服务 (52)9.3.3SCCP提供的4类服务 (53)9.4SCCP的基本功能 (53)9.4.1附加的寻址功能： (53)9.4.2地址翻译功能 (54)9.5SCCP的管理功能 (55)9.6SCCP消息结构 (55)9.6.1SCCP消息分类 (55)9.6.2SCCP消息格式 (56)9.7SCCP的路由选取 (59)9.8SCCP消息生成及举例 (62)9.8.1UDT消息生成和封装 (62)9.8.2SCCP消息举例 (63)10事务处理能力部分TCAP (64)10.1概述 (64)10.2TCAP的分层结构 (64)10.2.1事务子层（TCAP TSL） (65)10.2.2成分子层（TCAP CSL） (66)10.3TCAP消息格式及编码 (69)10.3.1TCAP消息构成 (69)10.3.2信息元编码 (69)10.3.3事务部分 (70)10.3.4成份部分 (70)10.3.5对话部分 (71)10.4举例 (71)10.4.1BEGIN消息结构 (71)10.4.2TCAP消息分析举例 (72)10.5TCAP处理过程 (72)1前言为了保证通信网的正常运行，除了交换设备和传输系统之外，还要有完善的信令方式。

七号信令一、NO.7系统在S12中硬件结构1、硬件介绍：IPTM：（INTIGRATE PACKET TRUNK MODULE）集成报文中继模块DTRI（数字中继板，类型I）是IPTM完成七号信令处理的主要功能板，与DTUA结构相似，DTRI中也有中继物理接口和TRAC （中继访问电路），TRAC的功能也与DTUA的相似，只是不再有CAS信息提取功能。

这样，话音信道（VOICE CHANNEL）进入DTRI 后，经8/16比特转换，由TRAC经MCUB进入交换网络。

由于信令消息可能来自IPTM模块所连的中继，也可能经别的中继模块进入，再经DNS送入负责七号信令处理的IPTM。

为了使信令方式更通用，携带信令消息的CH16如果直接进入处理信令的DTRI，也必须经过TI交换，选面级的反射，再回到该IPTM 模块，这称之为信道16环路（CH16 LOOP）带有信令消息的CH16经MCUB的TI进入OBCI，再到达一个ILC。

当ILC检测到信令消息后，将信令消息送入一个存储器（RAM）作初步处理，处理结束后通知OBC。

OBC再到RAM中读取信令消息，判定信令消息的目标后，或者将信令消息经OBCI，MCUB，DSN送往相应话路所在的DTUA，或者将信令信息送往负责向目标所在交换局发送信令信息的IPTM中，此时IPTM所完成的是信令转接点（STP—SINGNALLING TRANSFER POINT）的功能。

一个七号信令的路由（ROUTE）通常由基于DTUA板的不含信令信道的一定数目的链路，和少两条其中每条都有一个信令信道的链路组成，而信令链路是基于DTRI板。

高性能公共信道信令模块（HCCM）在A1000 S12中，除了IPTM外，HCCM也可处理七号信令，DTUA把传送信令信息的的信道送往一个HCCM，由它完成对七号信令的处理HCCM由一块MCUA和最多8块SLTA（信令链路终端板，类型I）组成信令信道（CH16）由中继进入DTUA，经过网络交换，送入HCCM 的MCUA再由与SLTA板对应的一个固定信道送入信令链路终端板（SLTA）中。

简述七号信令系统的原理及应用大连工业大学通信102班07号毛逸菲2013年5月20日星期一摘要：本文详细介绍了七号信令系统的特点、应用范围等七号信令系统的概念，七号信令网的功能和组成等概念，简要分析了七号信令的应用。

关键词：七号信令、七号信令网、七号信令应用一、No.7信令系统信令是通信网的神经系统，是在通信网的各节点（交换机、用户终端、操作中心和数据库等）之间传送控制信息，以便在各设备之间建立和终止连接，达到传送通信信息的目的。

公共信道信令技术的基本特征是将话音信道与信令信道分离，在单独的数据链路上以信令消息单元的形式集中传送若干话路的信令信息。

No.7信令是局间公共信道信令，应用于数字通信网络，它不但适用于电话、数据、移动电话业务，而且适应于综合业务数字网（ISDN）中多种业务的要求。

No.7信令系统是一种国际性的标准化的通用公共信道信令系统，可用于传送电话网、综合业务数字网的局间信令，还可支持智能网业务和移动通信业务。

1.1 No.7信令系统的特点a.使用公共信道传送信令，利用分组交换技术，确保信令可靠传输。

b.采用可变信令单元，信令传输速度快，呼叫建立时间短，能满足现在和将来传送呼叫控制、遥控、维护管理信令及处理机之间事务处理信息的要求。

c.信令容量大，且易随需要改变，可适应各种新业务的要求，可提供多种网络集中服务信令。

d.采用功能模块化，使用方便，易扩展。

e.应用范围广，适用于各种网络的互联。

1.2 No.7信令系统的应用a.电话网的局间信令（国际和国内）。

b.电路交换数据网的局间信令（国际和国内）。

c.传送综合业务数字网（ISDN）的局间信令。

d.各种集中维护、管理中心的信息传递业务。

e.智能网业务。

f.传送移动通信网中与用户移动有关的各种控制信息。

1.3 中国No.7信令系统结构七号信令系统由消息传递部分(MTP)和多个不同的用户部分(UP)组成，主要包括电话用户部分（TUP）、数据用户部分（DUP）和其他用户部分等。

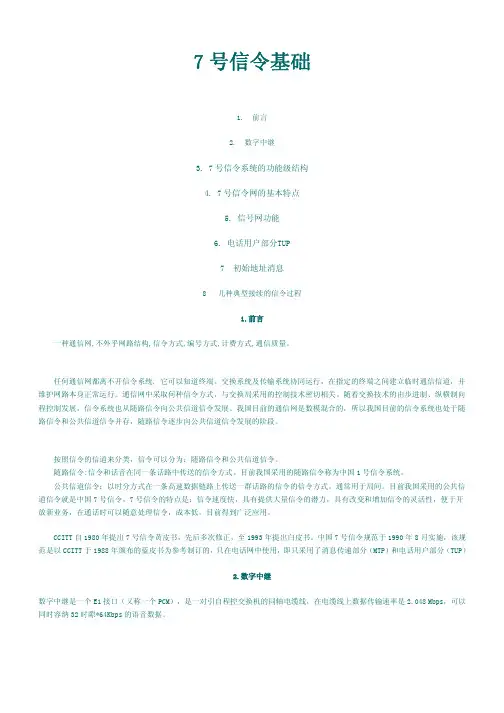

7号信令基础1. 前言2. 数字中继3. 7号信令系统的功能级结构4. 7号信令网的基本特点5. 信号网功能6. 电话用户部分TUP7 初始地址消息8 几种典型接续的信令过程1.前言一种通信网,不外乎网路结构,信令方式,编号方式,计费方式,通信质量。

任何通信网都离不开信令系统. 它可以知道终端、交换系统及传输系统协同运行，在指定的终端之间建立临时通信信道，并维护网路本身正常运行。

通信网中采取何种信令方式，与交换局采用的控制技术密切相关。

随着交换技术的由步进制、纵横制向程控制发展，信令系统也从随路信令向公共信道信令发展。

我国目前的通信网是数模混合的，所以我国目前的信令系统也处于随路信令和公共信道信令并存，随路信令逐步向公共信道信令发展的阶段。

按照信令的信道来分类，信令可以分为：随路信令和公共信道信令。

随路信令:信令和话音在同一条话路中传送的信令方式。

目前我国采用的随路信令称为中国1号信令系统。

公共信道信令：以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。

通常用于局间。

目前我国采用的公共信道信令就是中国7号信令。

7号信令的特点是：信令速度快，具有提供大量信令的潜力，具有改变和增加信令的灵活性，便于开放新业务，在通话时可以随意处理信令，成本低。

目前得到广泛应用。

CCITT自1980年提出7号信令黄皮书，先后多次修正，至1993年提出白皮书。

中国7号信令规范于1990年8月实施，该规范是以CCITT于1988年颁布的蓝皮书为参考制订的，只在电话网中使用，即只采用了消息传递部分（MTP）和电话用户部分（TUP）2.数字中继数字中继是一个E1接口（又称一个PCM），是一对引自程控交换机的同轴电缆线，在电缆线上数据传输速率是2.048 Mbps，可以同时容纳32时隙*64Kbps的语音数据。

当E1用于七号信令时，在32个时隙（Time Slot）中，第0时隙被用作帧同步信息，一般使用第16时隙作为7号信令的通道，其余30个时隙被用作语音通道。

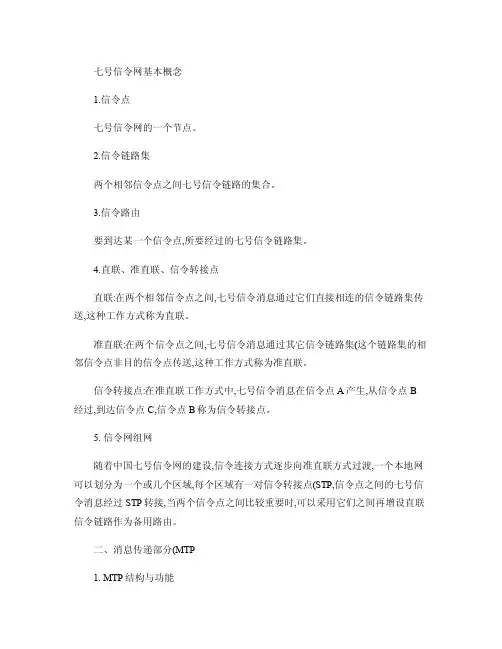

七号信令网基本概念1.信令点七号信令网的一个节点。

2.信令链路集两个相邻信令点之间七号信令链路的集合。

3.信令路由要到达某一个信令点,所要经过的七号信令链路集。

4.直联、准直联、信令转接点直联:在两个相邻信令点之间,七号信令消息通过它们直接相连的信令链路集传送,这种工作方式称为直联。

准直联:在两个信令点之间,七号信令消息通过其它信令链路集(这个链路集的相邻信令点非目的信令点传送,这种工作方式称为准直联。

信令转接点:在准直联工作方式中,七号信令消息在信令点A产生,从信令点B 经过,到达信令点C,信令点B称为信令转接点。

5. 信令网组网随着中国七号信令网的建设,信令连接方式逐步向准直联方式过渡,一个本地网可以划分为一个或几个区域,每个区域有一对信令转接点(STP,信令点之间的七号信令消息经过STP转接,当两个信令点之间比较重要时,可以采用它们之间再增设直联信令链路作为备用路由。

二、消息传递部分(MTP1. MTP结构与功能三层:MTP一层(物理层64KBIT/S速率,半永久连接,通过网交换,把七号信令终端(也就是七号信令板上的一条七号信令链路MTP二层(链路层包括信令单元分界、信令单元定位、差错检出、差错校正、初始定位、处理机故障、第2级流量控制和信令链路差错率监视等功能。

七号信令链路的故障,通常情况下,都是由于一层或二层的原因。

MTP三层(网络层包括消息处理功能和信令网管理两部分。

其中消息处理功能分为消息路由、识别和分配。

信令网管理用来将信令业务从一条链路或路由转到一条或多条不同的链路或路由,或在信令点拥塞的情况下暂时减少信令业务。

2.三类信号单元FISU 填充信号单元,当七号信令链路上没有内容要发时,就发FISU。

(LI = 0LSSU 链路状态信号单元,表示七号信令链路的状态,当链路正在正常使用时,没有LSSU。

(LI=1或LI=2MSU 消息信号单元,包括MTP信令网消息及MTP用户部分(如TUP、ISUP等消息。

信令网（signaling network）用于信令传输与处理的支撑网络。

在电话交换中，呼叫建立过程需要在设备间传送线路及设备状态（如空闲、占用、庇客、拆线等）以及被叫号码等控制信息，称之为信令。

信令传送方式分为随路传令和公共信道信令，随路信令已经不适应大容量高速数字交换的特点和通信网业务发展的需求，随着铁路长途数字电路网及高速信息通路的发展，迫切需要建立 NO.7信令网。

NO.7信令属于公共信道信令，具有信令传送速度快、功能强、容量大、灵活可靠等特点，是用于程控交换局间使用的新型信令方式。

No.7信令网不仅可用于电话网，还用于综合业务数字网（IDSN）、智能网（IN）、无线移动交换网，并可传送网络操作建护管理（OAM）信息。

NO.7信令分层结构划分为4个功能级，见下图。

底层是消息传递部分（MTP），包括3级：第一级信令数据链路级，第二级信令链路控制级，第三级信令网功能级。

三级完成OSI 第一层和第二层功能。

信令连接控制部分（SCCP）完成 OSI第三层功能，中间业务部分（ISP）完成OSI第四至第六层功能，数字处理应用部分（TCAP）完成OSI第七层功能。

用户部分包括电话用户部分（TUP）和ISDN用户部分（ISUP），ISUP为ISDN中话音及非话音基本业务及补充业务提供信令功能。

NO.7信令分层结构图铁路通信网的No.7信令网规划与建设正在大力推进，其结构与全国通信网一致，采用三级信令网和个别地区二级网混合方式，分为主信令区、分信令区和信令点。

NO.7信令网设备组成由信令点（SP）、信令转接点（STP）和连接它们的信令链路组成。

信令点（SP）是信令消息的源点及目的点，设置于各种交换局，它包括STP和TUP功能。

STP 将一条信令链路的信令转接至另一信令点。

5TP分为独立型信令转接点与综合型信令转接点，前者具有消息传递部分（MTP）、连接控制部分（SCCP）、事务处理能力（TC）及信令网运维管理功能，后者除上述功能外还有用户功能（TUP，ISUP），此外还有高级信令转接点（HSTP）与低级信令转接点（LSTP），HSTP放在主信令区，LSTP放在分信令区。

课程 MA000002 七号信令基础ISSUE 3.3目录课程说明 (1)课程介绍 (1)课程目标 (1)相关资料 (1)第1章 GSM信令系统简介 (2)1.1 接口和协议 (2)1.2 GSM系统中的接口和协议 (3)小结 (5)习题 (5)第2章七号信令系统概述 (6)2.1 共路信令的概念和特点 (6)2.1.1 共路信令的概念 (6)2.1.2 共路信令系统的特点 (7)2.2 CCS7信令网 (7)2.2.1 基本术语 (7)2.2.2 信令传送方式 (8)小结 (9)习题 (9)第3章七号信令系统的功能级结构 (10)3.1 功能级结构原理 (10)3.2 七号信令系统的功能级结构 (10)3.3 七号信令信号单元格式 (12)小结 (15)习题 (15)第4章消息传递部分 (17)4.1 信令数据链路 (17)4.2 信令链路功能 (17)4.3 信令网功能 (19)4.3.1 信令消息处理 (19)4.3.2 信令网管理 (20)小结 (20)习题 (20)第5章信令连接控制部分 (21)5.1 概述 (21)5.2 SCCP的特点和功能 (22)5.2.1 SCCP的应用特点 (22)5.2.2 SCCP网络服务功能 (22)5.3 SCCP的寻址选路功能 (25)5.4 SCCP消息格式简介 (26)5.4.1 SCCP消息结构 (26)5.4.2 SCCP消息的重要参数介绍 (28)小结 (32)习题 (32)第6章事务能力应用部分 (33)6.1 概述 (33)6.2 TCAP的基本结构 (33)6.3 TCAP消息结构简介 (34)小结 (35)习题 (35)第7章移动应用部分 (36)7.1 概述 (36)7.2 MAP消息 (37)小结 (37)习题 (37)第8章电话用户部分 (38)8.1 TUP概述及基本特点 (38)8.2 TUP消息格式和编码 (38)8.3 TUP主要消息举例 (45)8.4 TUP在MSC中的特点 (50)8.5 基本呼叫的信令程序 (51)小结 (56)习题 (56)第9章 ISDN用户部分 (57)9.1 概述 (57)9.2 ISUP的消息结构和编码 (57)9.3 ISUP消息举例 (61)9.3.1 初始地址消息IAM (61)9.3.2 地址全消息 ACM (68)9.4 ISUP基本信令流程 (73)9.4.1 ISUP在MSC（M900/1800）中的特点 (73)9.4.2 ISUP的信令程序 (73)9.4.3 ISUP在M900/1800系统中的实现 (76)小结 (77)习题 (77)习题答案 (78)插图目录图1-1 通过无线接口的各种协议 (2)图1-2 GSM系统的信令结构 (3)图1-3 GSM系统信令模型 (4)图2-1 共路信令系统 (6)图2-2 我国信令网的三级结构 (7)图2-3 直联方式 (8)图2-4 准直联方式 (9)图3-1 七号信令系统功能划分原理 (10)图3-2 七号信令系统与OSI层次结构的对应关系 (11)图3-3 三种信号单元格式 (13)图3-4 SIO字段结构 (14)图4-1 消息传递部分三级结构 (17)图4-2 信令消息处理的功能组成 (19)图4-3 消息路由功能 (19)图5-1 SCCP在信令网中和其他功能要素关系 (22)图5-2 无连接型SCCP程序 (24)图5-3 面向连接SCCP程序 (25)图5-4 SCCP消息结构 (27)图5-5 地址编码形式 (29)图5-6 地址表示语 (29)图6-1 TCAP的分层结构 (34)图6-2 TCAP信息元结构 (35)图8-1 电话消息信号单元格式 (39)图8-2 TUP消息的标记 (39)图8-3 呼叫监视消息格式 (45)图8-4 带附加信息的初始地址消息（IAI）编码格式 (46)图8-5 闭合用户群信息字段 (49)图8-6 主叫用户线标识格式 (50)图8-7 呼叫至空闲用户的接续 (51)图8-8 呼叫遇用户忙等的接续 (52)图8-9 移动用户呼叫外地固定用户 (53)图8-10 移动用户呼叫国际用户 (53)图8-11 国外用户呼叫国内移动用户 (54)图8-12 移动用户呼叫特服台 (54)图8-13 TUP至No.1呼叫成功的接续的信令配合 (55)图8-14 No.1至TUP呼叫成功的接续的信令配合 (56)图9-1 ISUP消息一般格式和发送顺序 (58)图9-2 ISUP消息路由标记格式 (58)图9-3 ISUP消息电路识别码格式 (59)图9-4 被叫用户号码参数字段的格式 (66)图9-5 成功呼叫接续基本信令程序 (74)图9-6 不成功呼叫接续基本信令程序 (74)图9-7 ISUP和No.1的信令配合过程 (75)图9-8 ISUP和TUP的信令配合过程 (76)图9-9 ISUP和CC、MT、MTP的关系 (76)MA000002 七号信令基础课程说明Issue 3.3课程说明课程介绍本教材适用于华为M900/M1800数字蜂窝移动通信系统NSS和BSS侧。
