阀门电动装置

阀门电动装置(以下均称“电动装置”)的基本功能是完成截断类阀门的驱动与控制，如：闸阀、截止阀、、等阀门的启闭。

阀门与电动装置通过选配组合成为电动阀门，广泛地应用于各工业领域的管道系统。

作为管道系统控制单元，电动装置与阀门的正确匹配及其合理使用是电动阀门产品设计性能的保证。

据掌握的情况，目前无论国内还是国外，阀门与电动装置分别由不同厂家制造，而两种产品的组合(亦称“成套”)多由阀门制造厂完成，一定意义上电动装置属于阀门的配套产品。

基于这种情况，根据阀门的型式和技术参数(诸如结构、压力、口径、温度、阀杆与连接尺寸、启闭时间、环境条件等等)对电动装置进行选型是必需的程序。

另外，电动阀门在调试和使用中的一些问题又多体现在电动装置上，它说明电动阀门具有不同于其它通用设备的特殊性。

1、电动阀门技术参数的确定及制造过程电动阀门的技术参数取决于管道系统的技术要求。

图1给出了电动阀门从技术参数的确定到完成制造交付使用的一般程序。

图1电动阀门的技术参数由图1可见，首先是(1)电动阀门用户委托设计院所完成管道系统设计(其中包括电动阀门技术要求)；(2)设计院所将设计数据与相关说明反馈电动阀门用户；(3)电动阀门用户依据技术要求向阀门制造商招标采购电动阀门；(4)阀门制造商按技术要求进行电动装置选型并向电动装置制造商采购电动装置；(5)电动装置产品交付阀门制造商；(6)电动阀门在阀门制造商工厂进行成套试验后交付用户(由安装公司实施安装)。

实践证明，在上述环节中有几处容易出现问题并影响电动阀门的性能。

a)阀门制造商是否能完全理解技术要求(主要是电控要求)并将其清晰地传达给电动装置制造商，它属于选型问题之一，涉及到电动阀门的功能问题。

b)电动装置制造商是否提供合适的电动装置(主要是产品的动力参数)与电动阀门组合程序是否合理，它属于成套问题。

c)电动阀门的安装程序是否合理，它属于使用问题之一。

这些问题从不同方面说明了电动装置的特殊性。

智能型阀门电动装置标准嘿，朋友们！今天咱来聊聊智能型阀门电动装置标准这档子事儿。

你说这智能型阀门电动装置，就好比是家里的一位得力小助手！它能帮咱精准地控制阀门，让一切都顺顺当当的。

就好像你开车，方向盘得好使吧，这智能型阀门电动装置就是那个能让阀门乖乖听话的“方向盘”。

咱先看看这标准，那可是相当重要啊！就像给这个小助手定了一套规矩，告诉它该咋干活，干到啥程度算合格。

要是没个标准，那不乱套啦？就好比你去买衣服，总得有个尺码标准吧，不然咋知道合不合身呢？这标准里面啊，对精度的要求可高啦！差那么一点点都不行。

你想想，要是阀门该开的时候没开到位，该关的时候没关好，那得多耽误事儿啊！这就好像你做菜放盐，多一点少一点味道可就差远了呢。

还有啊，可靠性也特别重要。

咱可不能让它关键时刻掉链子啊！要是正用着呢，它突然坏了，那不就抓瞎啦？这就像你出门，要是鞋子突然坏了，那多狼狈呀！所以这标准就得严格要求它，得让它经得住时间的考验。

操作的便利性也不能忽视呀！总不能让人用起来觉得别扭吧。

得设计得顺手，让人一用就觉得嘿，真方便！这就跟玩手机似的，界面简洁明了，操作方便快捷，大家才喜欢用嘛。

咱国家对这智能型阀门电动装置标准可是很重视的哦！为啥呢？这可是关系到好多行业的发展呢！比如化工行业、电力行业，没有可靠的智能型阀门电动装置咋行？这就跟人得有两条健康的腿才能好好走路一样重要。

咱老百姓在日常生活中可能不太会直接接触到这些，但你想想，你家里用的水、电，说不定就有它的功劳呢！所以说啊，可别小瞧了这小小的智能型阀门电动装置和它的标准。

那我们该咋选符合标准的智能型阀门电动装置呢？首先得找正规厂家吧，可别贪小便宜买那些不靠谱的。

然后看看它的各项参数是不是都符合标准，就像咱找对象，得看看各方面条件是不是都合适嘛。

总之，智能型阀门电动装置标准可不是闹着玩的，它关系到好多重要的事情呢！咱可得重视起来，让这些小助手们好好为我们服务，为我们的生活和国家的发展贡献力量呀！你们说是不是这个理儿呢？原创不易，请尊重原创，谢谢!。

阀门电动装置原理阀门电动装置是一种通过电动机驱动的装置，用于控制阀门的开启和关闭。

它主要由电动机、减速器、行程开关、限位器、手动装置等组成。

下面将详细介绍阀门电动装置的工作原理。

阀门电动装置的工作原理可以分为三个步骤：电动机驱动、行程控制和限位保护。

首先是电动机驱动。

阀门电动装置的核心部件是电动机，它通过电能转换为机械能，驱动阀门的开启和关闭。

电动机通常采用交流电机或直流电机，其选择取决于实际应用需求。

电动机通过减速器将高速旋转的电机转轴转换为低速高扭矩的输出轴，以适应阀门的操作需求。

其次是行程控制。

行程控制是阀门电动装置的重要功能之一，它通过行程开关和限位器来实现。

行程开关是一种感应装置，安装在电动装置上，用于检测阀门的开启和关闭位置。

当阀门达到预设的开启或关闭位置时，行程开关会发出信号，通知电动装置停止运动。

限位器是一种机械装置，用于限制阀门的行程范围，防止阀门过度开启或关闭。

通过合理设置行程开关和限位器，可以实现阀门的精确控制。

最后是限位保护。

限位保护是为了防止阀门在异常情况下造成损坏或危险。

阀门电动装置通常会设置上下限位开关，当阀门超过预设的行程范围时，限位开关会发出信号，通知电动装置停止运动，从而保护阀门和电动装置的安全。

此外，一些高级的阀门电动装置还会配备过载保护装置，当电动机承受过大负载时，会自动停止工作，以防止电动机损坏。

总结起来，阀门电动装置的工作原理是通过电动机驱动阀门的开启和关闭，通过行程开关和限位器实现行程控制，通过限位保护装置保护阀门和电动装置的安全。

阀门电动装置具有操作简便、精确控制、安全可靠等特点，广泛应用于工业生产和生活中的阀门控制系统中。

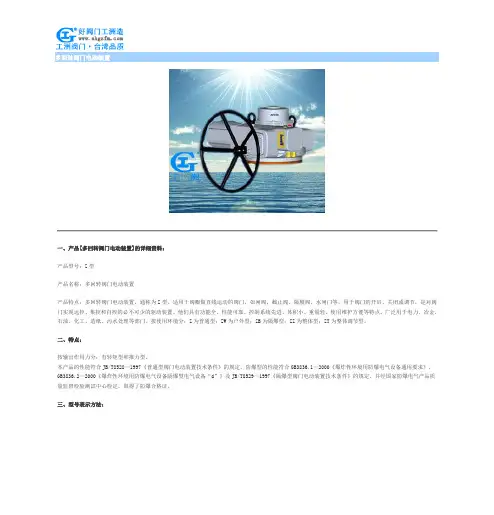

多回转阀门电动装置一、产品[多回转阀门电动装置]的详细资料：产品型号：Z型产品名称：多回转阀门电动装置产品特点：多回转阀门电动装置，通称为Z型。

适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。

用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。

他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。

按使用环境分：Z为普通型；ZW为户外型；ZB为隔爆型；ZZ为整体型；ZT为整体调节型。

二、特点：按输出作用力分：有转矩型和推力型。

本产品的性能符合JB/T8528—1997《普通型阀门电动装置技术条件》的规定。

防爆型的性能符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》，GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》及JB/T8529—1997《隔爆型阀门电动装置技术条件》的规定。

并经国家防爆电气产品质量监督检验测试中心检定，取得了防爆合格证。

三、型号表示方法：型号示例：1.Z30I—18/50W表示输入转矩300N.m（30Kgf.m），电站型接口，输出转速18r/min（18转/分），最大转圈数50，户外型。

2.Z45T—24/120B表示转矩450N.m（45kgf.m），推力型接口，输出转速24r/min（24转/分），最大转圈数120，隔爆型。

3.Z120—24/80TZ：表示输出转矩1200N.m（120Kgf.m），输出转速24r/min，最大转圈数80圈，整体调节型。

四、工作环境和特点：1.电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。

2.环境温度：-20～+60℃（特殊订货-60～+80℃）。

3.相对湿度：≤90%（25℃时）。

阀门电动装置工作原理阀门电动装置是一种用于控制流体介质流动的设备，其工作原理主要包括电机驱动、传动装置和阀门执行机构三个部分。

首先，电机驱动是阀门电动装置的核心部件，它通过电能转换为机械能，驱动传动装置的运转。

电机通常采用交流电机或直流电机，其工作原理是利用电磁感应产生转矩，从而驱动传动装置实现阀门的开启和关闭。

其次，传动装置是将电机的转动运动转化为阀门执行机构的线性运动，常见的传动装置包括齿轮传动、链条传动和蜗轮蜗杆传动等。

这些传动装置通过齿轮、链条或蜗轮蜗杆的传动作用，将电机的高速旋转转换为阀门执行机构的线性推动，从而实现阀门的快速、准确的开闭操作。

最后，阀门执行机构是阀门电动装置中最直接的部件，它接收传动装置传递过来的力，并将其转化为阀门的运动。

阀门执行机构通常采用气动执行器或电动执行器，其工作原理是通过接收来自传动装置的运动力，驱动阀门的开启或关闭，从而实现对流体介质的控制。

总的来说，阀门电动装置的工作原理是通过电机驱动、传动装置和阀门执行机构三个部分协同工作，实现对阀门的远程控制和自动化操作。

这种工作原理不仅能够提高阀门的开闭速度和精度，还能够减轻人工操作的劳动强度，提高生产效率，广泛应用于化工、石油、冶金、电力等领域。

在实际应用中，阀门电动装置的工作原理需要根据具体的工艺要求和流体介质特性进行调整和优化，以确保阀门的稳定可靠运行。

同时，还需要定期对电机、传动装置和阀门执行机构进行维护和保养，以延长设备的使用寿命，确保生产安全和生产效率。

总之，阀门电动装置的工作原理是一个复杂而又精密的系统工程，它的稳定可靠运行对于工业生产过程至关重要，需要在设计、安装和维护过程中严格遵循相关的技术标准和操作规程，以确保设备的正常运行和安全生产。

电动阀门的电动装置及执行机构安装调试方案摘要：本文旨在介绍电动阀门的电动装置和执行机构的安装、调试方案。

电动阀门在工业自动化控制中起着重要的作用，合理的安装和调试能够确保电动阀门的正常运行和准确控制。

本文主要包括以下几个部分：电动阀门的电动装置和执行机构简介、安装准备工作、安装步骤、调试步骤以及注意事项等。

一、介绍电动阀门的电动装置是指用电能为动力源，通过电动机、减速机和行程控制器等组成的一套装置。

执行机构是电动阀门的组成部分，主要通过电动装置来驱动。

正确安装和调试电动阀门的电动装置和执行机构对于确保电动阀门的正常运行和准确控制非常重要。

二、安装准备工作1.阅读电动阀门的电动装置和执行机构的安装、调试说明书，了解安装流程和要求。

2.准备必要的工具和设备，如扳手、螺丝刀、吊装设备等。

3.确定安装位置，并保证安装位置符合相关安装标准和要求。

三、安装步骤1.将电动装置和执行机构与阀门的连接件进行组装，确保连接牢固可靠。

2.将组装好的电动装置和执行机构与阀门的法兰连接，使用扳手将螺栓拧紧。

3.检查连接处是否漏气、漏油，如有问题及时修复。

4.安装好电动装置和执行机构后，进行配电线材的安装，确保接线正确。

5.连接电源并进行电路的接通测试，确保电动装置和执行机构正常工作。

四、调试步骤1.首先，对电动装置和执行机构进行开关量测试，确保在控制信号下能够正常开闭。

2.进行位置反馈测试，检查是否能够准确反馈阀门的开闭位置。

3.进行手动控制测试，使用调节手柄或控制按钮，观察阀门的开闭情况。

4.进行自动控制测试，将电动装置和执行机构连接到自动控制系统，通过远程控制阀门的开闭。

5.对各个控制方式下的开闭时间、稳定性等进行测试和调整。

五、注意事项1.在安装过程中，需要注意安全操作，避免事故的发生。

2.安装和调试过程中，应严格按照相关说明书和安装标准进行操作。

3.在安装位置选择上，应考虑到操作和维护的便利性。

4.定期对电动装置和执行机构进行维护和保养，确保其正常运行。

常州阀门电动装置说明书一、引言阀门是工业领域中常见的控制元件之一，它通过开闭来控制流体的通断和流量的调节。

而阀门电动装置则是将传统手动操作转化为电动操作，提高了阀门的自动化程度和控制精度。

本文将详细介绍常州阀门电动装置的特点、工作原理以及使用注意事项。

二、特点1. 高度可靠性：常州阀门电动装置采用优质材料制造，工艺精湛，具有高度的可靠性和耐用性，能够稳定运行并保持良好的密封性能。

2. 精确控制：电动装置采用先进的电控技术和传感器，能够实现精确的位置控制和流量调节，提高了阀门的控制精度。

3. 自动化程度高：电动装置可实现远程控制和自动化操作，具有自动开闭、定时控制和远程监测等功能，提高了生产效率和工作安全性。

4. 维护简便：电动装置结构简单，维修保养方便，可大大减少维护成本和工作停机时间。

三、工作原理常州阀门电动装置主要由电机、减速器、行程开关和控制器等组成。

电机通过减速器驱动阀门执行机构实现阀门的开闭操作。

行程开关用于检测阀门的开闭状态，并向控制器发送信号。

控制器根据接收到的信号控制电动装置的运行，实现对阀门的远程控制。

四、使用注意事项1. 安装前应检查电动装置和阀门的匹配性，确保其相互协调和稳定运行。

2. 在使用过程中，应定期检查电动装置的运行状态，如发现异常应及时进行维修或更换。

3. 在安装和维修时，应断开电源并采取相应的安全措施，以免发生意外事故。

4. 在使用过程中，应定期对电动装置进行保养，清洁阀门及其周围环境，保持良好的工作状态。

5. 使用过程中应注意防止阀门过度开启或关闭，以免损坏阀门和电动装置。

五、结论常州阀门电动装置具有高度的可靠性、精确的控制和高度的自动化程度，能够提高阀门的工作效率和控制精度。

在使用过程中，用户应根据实际需求选择合适的型号和规格，并遵守使用注意事项，以确保阀门电动装置的正常运行和使用寿命。

同时，供应商也应提供优质的产品和及时的技术支持，以满足用户的需求。

常州阀门电动装置将在工业领域中发挥越来越重要的作用，为工业生产和流程控制提供可靠的保障。

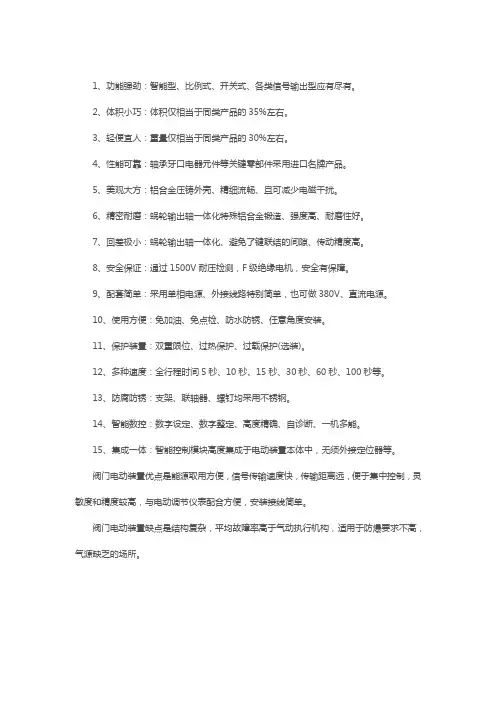

1、功能强劲：智能型、比例式、开关式、各类信号输出型应有尽有。

2、体积小巧：体积仅相当于同类产品的35%左右。

3、轻便宜人：重量仅相当于同类产品的30%左右。

4、性能可靠：轴承牙口电器元件等关键零部件采用进口名牌产品。

5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。

6、精密耐磨：蜗轮输出轴一体化特殊铝合金锻造、强度高、耐磨性好。

7、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。

8、安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障。

9、配套简单：采用单相电源、外接线路特别简单，也可做380V、直流电源。

10、使用方便：免加油、免点检、防水防锈、任意角度安装。

11、保护装置：双重限位、过热保护、过载保护(选装)。

12、多种速度：全行程时间5秒、10秒、15秒、30秒、60秒、100秒等。

13、防腐防锈：支架、联轴器、螺钉均采用不锈钢。

14、智能数控：数字设定、数字整定、高度精确、自诊断、一机多能。

15、集成一体：智能控制模块高度集成于电动装置本体中，无须外接定位器等。

阀门电动装置优点是能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与电动调节仪表配合方便，安装接线简单。

阀门电动装置缺点是结构复杂，平均故障率高于气动执行机构，适用于防爆要求不高，气源缺乏的场所。

阀门电动装置常见故障及处理方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]阀门电动装置常见故障及处理方法阀门电动装置故障维修一、阀门电动装置概述：随着热力发电厂装机水平的不断提升，对各类工艺管道阀门装置也提出了更高的要求。

特别是近几年，中高压、次高压中小型机组的不断上马投产，各类介质控制阀门故障逐渐成为了困扰正常生产的一大问题，虽然阀门及其控制装置仅是其所在工艺管道系统的一个附属设备，但当出现故障，往往会引发较大范围的停产事故或安全事故，因此对阀门及其控制装置的日常维护保养及故障的及时处理变得越来越重要。

二、阀门电动装置的传动原理：要想维护和使用好阀门电动装置，就必须对其动力源传动机构及控制方式有一个全面深入的了解，通过这几年对电动装置维修获得的经验来看，虽然生产电动装置的厂家及规格型号多种多样，究其传动原理则大同小异，特别是常州地区出产的电动装置其内部结构已基本标准化，且电厂所使用的电动装置也已基本均使用出自该地的产品。

故本文就常州产电动装置的传动原理做一简单阐述，其详细内容可参看电动装置随机带的产品说明书等资料。

下图为一常规型电动装置内部结构示意图：电动装置一般由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手动/电动转换机构、手轮及电控部分组成。

其中，减速机构包括：一对直齿轮和涡轮副两级传动机构组成，安装在装置内部，从外部无法直观看到，电动机输出的动力既是通过此减速机构传递给输出轴⑧，从而带动阀门阀杆启闭阀门;力矩控制机构可分为内部不可见部分(即上图⒀)及外部凸轮及微动开关(打开装置指示盘盖即可见位于右上角的单独一块)，当输出轴上受到一定转矩后，蜗杆除正常旋转外，还受到轴向力产生轴向位移，若输出轴上的转矩过大，上图中⒀力矩控制机构即会带动曲拐或撞块从而带动支架上附着的凸轮压下微动开关，微动开关动作即可及时切断电气控制回路，使电动机停转，同时发信给DCS控制系统模块显示报警信息，从而达到保护电动阀门的目的;行程控制机构及开度指示机构在开盖后亦可见，其中行程控制机构又称计数器，由减速箱内的大小伞齿轮及中传齿轮带动，其安装位置在最下部，由计时齿轮组、凸轮(两侧各一只，用于控制开、关限位开关)及微动开关。

1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴最大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。

2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。

3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。

使用说明书-阀门电动装置阀门电动执行机构-常州电站辅目录：1.简介1.1产品概述1.2主要特点2.安装与调试2.1安装前准备2.2安装步骤3.操作与维护3.1操作说明3.2维护与保养4.故障排查与处理4.1常见故障与排查方法4.2故障处理5.技术参数5.1产品规格5.2阀门尺寸5.3电气参数6.售后服务6.1售后支持6.2售后热线1.简介1.1产品概述阀门电动装置阀门电动执行机构是一种用于控制阀门的装置，通过电动执行机构的运动来实现阀门的开启和关闭。

1.2主要特点-高稳定性和可靠性-可远程控制和监控-节能高效-使用寿命长2.安装与调试2.1安装前准备-确定安装位置-检查电气设备与线路的符合性2.2安装步骤a.固定底座b.安装阀门c.连接电源和信号线d.进行电气互锁设置e.调试并确认阀门的开关状态3.操作与维护3.1操作说明-远程控制-手动控制-控制参数调整3.2维护与保养-定期检查设备运行状态-清洁电动执行机构表面-注意阀门密封性能的维护4.故障排查与处理4.1常见故障与排查方法-电源异常-传感器故障-执行机构运动异常4.2故障处理-检查电源电压与线路连接-检查传感器的连接和设置-检查执行机构运动是否正常5.技术参数5.1产品规格-厂家信息-产品型号-额定扭矩和速度5.2阀门尺寸-相关尺寸参数5.3电气参数-电源要求-控制信号要求6.售后服务6.1售后支持-售后服务范围6.2售后热线这是一个简单的使用说明书示例，您还可以在不同的章节中添加更多详细的内容和图表，以确保文档的完整性和准确性。

阀门电动装置阀门电动装置是一种用于控制流体流动的装置，它能够实现自动化、远程操作，并且具有高度可靠性和安全性。

在工业生产和城市基础设施中，阀门电动装置被广泛应用。

阀门电动装置由电动机、减速器、阀门执行器和控制模块组成。

电动机作为动力源，通过减速器驱动阀门执行器进行开启或关闭操作。

控制模块负责接收信号并控制电动装置的运行。

阀门执行器负责将电动装置的输出转化为阀门的开闭动作。

阀门电动装置的工作原理可以分为开启和关闭两个过程。

当控制信号发出，控制模块将接收到的信号传递给电动机，电动机通过减速器传递动力给阀门执行器，从而实现阀门的开启。

同样地，当控制信号发出关闭指令时，电动装置将实现阀门的关闭。

阀门电动装置具有许多优势。

首先，它可以实现远程操作，操作员可以通过无线通信设备或有线网络对阀门进行远程控制。

这种远程操作不仅提高了工作效率，还减少了人工操作对环境和人身安全的影响。

其次，阀门电动装置具有高度可靠性。

它采用精密的电动执行器和控制模块，具有自动保护功能，能够实时监测电动装置的运行状态，并在故障发生时自动断电，确保阀门关闭或开启的安全性。

另外，阀门电动装置具有良好的适应性。

它可以适用于各种类型的阀门，包括球阀、蝶阀、闸阀等。

同时，它还能适应不同的工作环境和工作要求，不论是低温、高温还是高压环境，阀门电动装置都能够正常工作。

总的来说，阀门电动装置是一种高效、安全、可靠的流体控制装置。

它在工业生产和城市基础设施中发挥着重要的作用。

随着科技的不断发展，阀门电动装置将继续进行创新，更高效、更安全地服务于人们的生产和生活。

第⼀节电动装置的分类与其他阀门驱动装置相⽐，电动驱动装置具有动⼒源⼴泛，操作迅速、⽅便等特点，并且容易满⾜各种控制要求。

所以，在阀门驱动装置中，电动装置占主导地位。

阀门电动装置按输出⽅式分为多回转型（Z型）和部分回转型（Q型）两种，前者⽤于升降杆类阀门，包括：闸阀、截⽌阀、节流阀、隔膜阀等；后者⽤于回转杆类阀门，包括球阀、旋塞阀、蝶阀等，通常在90%范围内启闭。

阀门电动装置按防护类型分为普通型和特殊防护型两⼤类。

普通型电动装置的使⽤环境如下：（1）环境温度-25-40℃；（2）环境相对湿度≤90%.（25℃时）；（3）海拔≤1000m；（4）⼯作环境要求不含有腐蚀性、易燃、易爆的介质。

如阀门的⼯作环境条件超过普通型电动装置所具有的能⼒时，需采⽤特殊防护型产品。

这类产品根据其所处⼯作环境⽽具有多种型式。

第⼆节型号编制⽅法阀门电动装置的型号编制⽅法如下：代号说明：1—以汉语拼⾳字母表⽰电动装置的类型，Z为多回转型，Q部分回转型；2—以数字表⽰电动装置额定输出⼒矩（N.m）：3—以数字表⽰电动装置额定输出转速（r/min）或开关旋转90℃。

的额定输出时间（s/ 90℃）；4—输出轴转圈数（部分回转型不注）；5—防护型式（普通型不注）。

如Z10-18/80B 表⽰输出⼒矩100 N.m、（10kgf.m）、输出转速18r/min，输出转圈数为80的防爆型多回转的阀门电动装置。

第三节电动装置的选择及安装连接⽅式操作⼒矩操作⼒矩是选择阀门电动装置的最主要参数。

电动装置的输出⼒矩应⼤于阀门操作过程中所需的⼒矩，⼀般前者应等于后者的1.2-1.5倍。

因此，准确地掌握阀门所需的⼒矩是选择阀门电动装置的关键。

然⽽，由于实际情况的复杂性，计算所得到的阀门⼒矩，误差往往都⽐较⼤；采⽤试验⽅法实测阀门的操作⼒矩时，⼜受到试验系统条件和设备的限制，也受到阀门本⾝结构形式多样性的限制，很难取得典型的数据。

从⽬前情况来看，可以采⽤计算或实测的⽅法取得近似结果，然后，在选⽤电动装置时留有适当的裕度。

阀门电动装置使⽤及调整1、引⾔阀门电动装置⼜称为电动执⾏器,是⼀种⾃动控制领域的常⽤机电⼀体化设备(器件),它是在不同⾏业领域的称谓,在⼯业管道阀门⾏业称之为阀门电动装置,在仪表⾏业称之为电动执⾏器,但现在业内已没有明确的区分,它是⾃动化仪表三⼤组成部分(检测设备、调节设备和执⾏设备)中的执⾏设备,主要是对⼀些设备和装置进⾏⾃动操作,控制其开关和调节代替⼈⼯作业,按动⼒类型可分为⽓动、液动、电动、电液动等⼏类；按运动形式可分为直⾏程、⾓⾏程、回转型（多转式）等⼏类。

由于⽤电做为动⼒有其它⼏类介质不可⽐拟的优势，所以电动型近年来发展最快，应⽤⾯较⼴。

电动型按不同标准⼜可分为：组合式结构和机电⼀体化结构；电器控制型、电⼦控制型和智能控制型；数字型和模拟型；⼿动接触调试型和红外线遥控调试型等。

它是伴随着⼈们对控制性能的要求和⾃动控制技术的发展⽽迅猛发展的，在炼铁⼚主要应⽤于布袋箱体荒、净煤⽓⽀管的开关,箱体放散的开关以及冲渣⽔泵管道的开闭及调节、环境除尘管道的开关等,有DZW30、Q90-11B、Z30-18BS等型号,本⽂以DZW30型为例,介绍其⼯作原理及调整⽅法.2、结构组成及⼯作原理阀门电动装置通常由六个部分组成,即电动机,减速机,控制机构,⼿⼀电动切换机构,⼿轮部件及电器部分组成,其传动原理见下图：2.1电动机:采⽤YDF2-W户外型三相异步电动机,该电机为短时⼯作制,额定持续⼯作时间为10分钟。

2.2减速器:由⼀对正齿轮和蜗轮副组成,电动机的动⼒经减速器传递给输出轴.2.3控制机构:由转矩控制机构、⾏程控制机构及可调式开度指⽰器组成,⽤以控制阀门的开启和关闭及阀位指⽰.2.3.1转矩控制机构(右图):转矩控制机构图由曲拐、碰块、凸轮、分度盘、⽀板和微致⼒开关组成，当输出轴受到⼀定的阻转矩后，蜗杆除旋转外，还产⽣轴向位移，带动曲拐旋转，同时使碰块也产⽣⼀⾓位移，从⽽压迫凸轮，使⽀板上抬，当输出轴上的转矩增⼤到预定值时，则⽀板上抬直⾄微动开关动作，切断电源，电机停转，以实现对电动装置输出转矩的控制。

阀门电动装置阀门电动装置的概述阀门电动装置是一种用电动机作为动力，并借助传动装置将旋塞或闸板转动以控制管道流体的流动的装置。

它是工业过程控制中重要的自动化设备，广泛应用于石化、冶金、电力、水处理等领域。

一、阀门电动装置的原理和组成阀门电动装置是将电动机的旋转运动转化为阀门旋转运动的装置，主要由电动机、传动装置、行程开关、限位装置、手动蜗杆等组成。

1. 电动机：电动机是驱动阀门旋转的主要动力源，常用的有异步电动机和直流电动机。

2. 传动装置：传动装置负责将电动机的旋转运动传递给阀门旋转杆或传动轴，常用的有蜗杆传动、蜗轮传动和行星齿轮传动等。

3. 行程开关：行程开关是用于检测阀门的开关状态，当阀门旋转到设定位置时，行程开关能够发出信号，实现自动控制。

4. 限位装置：限位装置用于限制阀门的开启和关闭幅度，避免因误操作或其他原因导致阀门过度开启或关闭。

5. 手动蜗杆：手动蜗杆是一种备用装置，可以在电动机失效时手动操作阀门，确保系统正常运行。

二、阀门电动装置的工作原理阀门电动装置通过电动机的旋转运动带动传动装置，将动力传递给阀门旋转杆或传动轴，实现阀门的开闭控制。

在工作中，通过控制电动机的启动与停止，以及调节电动机的转速，可以实现对阀门的精确控制。

阀门电动装置的工作过程如下：1. 电动机启动：通过控制开关，将电源接通到电动机，电动机开始旋转。

2. 传动装置带动阀门旋转：电动机的旋转运动经过传动装置传递给阀门旋转杆或传动轴，使阀门开始旋转。

3. 行程开关检测阀门位置：行程开关可以检测阀门的开关状态，当阀门旋转到设定位置时，会发出信号。

4. 限位装置限制阀门开闭幅度：限位装置能够限制阀门的开启和关闭幅度，避免因误操作或其他原因导致阀门过度开启或关闭。

5. 手动蜗杆备用操作：手动蜗杆作为备用装置，在电动机失效时可以手动操作阀门，确保系统正常运行。

三、阀门电动装置应用领域阀门电动装置广泛应用于石化、冶金、电力、水处理等领域，用于控制管道中液体、气体和颗粒物的流动。

目录第一章课题简介 (1)1.1 Z90型电动阀门概述 (1)1.2 本文的设计思路 (1)第二章Z90型电动阀门的结构及工作原理概述 (2)2.1 Z90型电动阀门的结构 (2)2.2 Z90型电动阀门的工作原理 (2)2.3 Z90型电动阀门装置的原始性能参数 (2)第三章Z90型电动阀门装置主要零部件的设计 (3)3.1 齿轮的设计 (3)3.1.1 选择齿轮材料及热处理方法 (3)3.1.2 计算齿轮的许用应力 (3)3.1.3 齿轮的几何尺寸计算 (3)3.1.4 齿轮弯曲疲劳强度的计算 (4)3.1.5 校核齿轮齿面接触疲劳强度 (6)3.1.6 齿轮的实际圆周速度 (6)3.1.7 计算啮合力 (7)3.1.8 电动机的选择 (7)3.2 轴的设计 (8)3.2.1 选用轴的材料和初步估算轴径 (8)3.2.2 轴上受力分析 (8)3.2.3 确定危险截面并计算安全系数 (8)3.3 轴承的寿命计算 (11)3.3.1 计算内部轴向力S (12)3.3.2 计算实际轴向力 (12)3.3.3 取系数X、Y值 (12)3.3.4 计算当量载荷P (13) (13)3.3.5 计算轴承额定寿命Lh3.4 选用键并校核强度 (13)3.4.1 输出轴上安装齿轮处选用键的内型 (13)3.4.2 电机齿轮固定键的内型 (14)3.5 箱体的设计 (15)3.6 齿轮和轴的润滑油的选择 (15)3.7 工件压机构紧及夹具 (15)3.8 电器元件及控制机构 (17)第四章关键零部件的数控加工工艺设计 (20)4.1 概述 (20)4.1.1 数控加工工艺的概念 (22)4.1.2 数控加工工艺特点 (23)4.1.3 数控加工的工艺适应性 (23)4.1.4 数控加工零件的工艺性分析 (25)4.2 数控加工工艺 (25)4.2.1 零件图样工艺分析 (25)4.2.2 制定工艺过程 (27)4.2.3 选择刀具 (27)4.2.4 确定切削用量 (27)4.3 三维造型及CAM模拟加工 (27)第五章本文小结 (29)参考文献 (29)致谢 ............................................................................... 错误!未定义书签。

阀门电动装置结构一、引言阀门是工业控制系统中一种常见的执行元件，它用于通过控制流体的流量、压力和方向来实现流体控制。

阀门电动装置是一种将阀门与电动机相结合的装置，可以通过电动机的驱动来控制阀门的开闭，从而实现对流体的控制。

本文将详细介绍阀门电动装置的结构，包括电动机、减速机、行程开关、位置指示器和电控系统等组成部分。

通过了解阀门电动装置的结构，可以更好地理解和应用该装置。

1.电动机阀门电动装置的核心是电动机，电动机的类型通常有直流电动机和交流电动机两种。

直流电动机具有良好的调速性能和启动性能，在一些需要频繁启停的场合较为常见。

交流电动机功率大、结构简单、价格低廉，广泛应用于工业领域。

2.减速机电动机通过减速机驱动阀门的开闭，减速机通常由齿轮、电机轴和输出轴组成。

减速机的作用是减少电动机的输出速度，增加输出扭矩，以适应阀门操作的需要。

减速机的工作原理是通过齿轮传动，将电动机的高速旋转转换为阀门的低速旋转。

3.行程开关行程开关是用于限位的装置，它可以通过感应阀门位置的变化来控制电动机的停止和启动。

通常，行程开关分为两种类型：上限位和下限位。

上限位行程开关用于阀门关闭时停止电动机运行，而下限位行程开关用于阀门开启到一定位置时停止电动机运行。

4.位置指示器位置指示器是用于显示阀门位置的装置，它通常包括一个指针和一个刻度盘。

位置指示器可以通过阀门的开闭运动来显示阀门的具体位置，方便操作人员了解阀门的状态。

5.电控系统电控系统是整个阀门电动装置的控制中枢，它可以通过接收控制信号来控制电动机和其他相关设备的运行。

电控系统通常包括电源、控制器和相关的电气元件。

不同的电控系统可以根据实际需求进行配置，以实现不同的控制功能。

三、阀门电动装置的工作原理当控制信号输入电控系统时，电控系统会根据信号的要求控制电动机的运行。

电动机通过减速机驱动阀门的开闭，同时位置指示器可以实时显示阀门的位置。

当阀门的开闭到达限位时，行程开关会自动切断电动机的电源，以保护阀门和电动机的安全。

阀门电动装置的结构分类1 概述阀门电动装置(简称电装，下同)是用来驱动阀门开启和关闭的一种专用传动装置，由专用电机、蜗轮蜗杆、行程和力矩检测机构及控制部分等组成。

该装置启动力矩大，阀门行程控制准确，广泛应用于石油、化工、水电、冶金、造船、轻工和食品等行业的阀门上。

不同行业、不同工况对阀门电装的要求不同。

2 分类我国常用的阀门电装有原装进口的、有引进技术或合资的、有国产的和国外电装厂家在我国设立的独资及组装厂生产的。

阀门电装一般按结构类型、工作方式、回转方式和工作环境分类。

2.1 结构类型电装的结构类型可分为一体式和分体式两种。

一体式电装是所有控制电装运行的控制器件均安装在电装内部，与电装成一整体。

一体式电装又分为普通型和智能型。

国内电动装置生产厂家均能生产制造。

分体式电装是所有控制电装运行的控制器件均安装在另设的电控柜内。

国内生产厂家均能提供分体式电装。

进口电装除ROTOCK、AUMA、EMG可提供分体式外，其余只提供一体式电装。

2.2 工作方式电装的工作方式分为开关型和调节型。

开关型主要指电装的电机启动次数一般<600次/min。

开关型电装只适用于一次性的将阀门开启或关闭。

调节型主要指电装的换向较频繁，电机启动次数一般达到1200次/min。

调节型电装能接受4~20mA模拟信号和反馈阀位的4~20mA模拟信号，满足闭环控制的需要。

2.3 回转方式电装的回转方式分为多回转型和部分回转型。

多回转型主要指电装要旋转多圈，才能打开或关闭阀门。

此类型电装与阀门之间要有二级传动机构。

部分回转型主要指电装旋转90°就能打开或关闭阀门。

此类电装与阀门直接连接。

2.4 工作环境电装的工作环境分为隔爆型和普通型。

隔爆型是指在易燃易爆的环境中，要求电装具有防爆功能。

普通型是指除易燃易爆环境以外的任何环境中。

3 性能特点国内外部分电装的性能特点见表1。

表1 部分电装的性能特点4 选型所选电装必须满足工况条件、阀门开关力矩、时间(转速)及控制的要求。

阀门电动装置，电动执行器与电动头三者的关系来源：常州二通阀门驱动装置有限公司电装=电动头=电动阀门=电动门=电动阀=电动执行器=阀门电动装置电动执行器=阀门电动装置+阀体因为阀体的种类较多：直通阀、蝶阀、球阀、闸阀等等。

阀门电动装置+各种阀体就形成了另一类产品——电动调节阀（还可细分成：电动调节直通阀，电动调节蝶阀，电动调节球阀等等）。

所以习惯上电动执行器就指阀门电动装置，不含阀体。

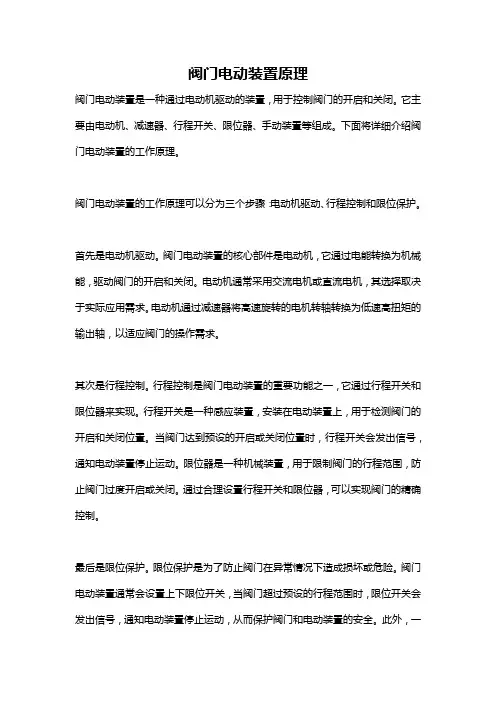

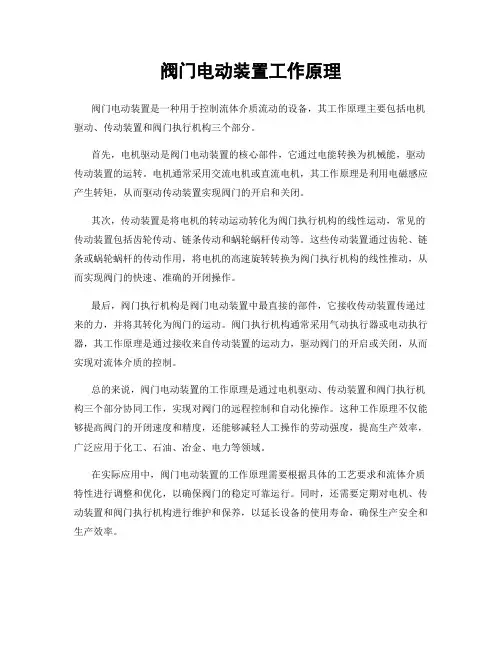

阀门电动装置本机由电动机、减速机构、限位机构、过力矩保护机构及位置反馈装置等组成。

阀门电动装置是以电动机为驱动源、以直流电流为控制及反馈信号。

当上位仪表或计算机发出控制信号后，阀门电动装置按照信号大小比例地动作，通过输出轴使阀门或风门开到相对应的开度，并将系统开度信号反馈回控制室内，从而完成系统的调节功能。

阀门电动装置还可配操作器、伺服放大器等仪表一起使用。

操作器作用是：A. 传递信号，在控制室内为操作者提供可视的输入及反馈信号值，便于观察现场阀位。

B. 在控制信号失灵或检修系统时，可用其直接操作阀门电动装置，完成事故检修情况下的人工手动操作。

伺服放大器（即位置定位器）作用是：信号放大，它接受4-20mA的控制信号，将信号放大为可控制电机正反转的强电信号，控制执行机构实现正转或反转。

伺服放大器有两种模式可供客户选择:A. 一种为执行机构本身的控制板上带有伺服放大器功能，结构紧凑，不需占有仪表盘后空间，安装及调试较为简单（即电子一体化）。

B. 另一种为单独放置的位置定位器，安装于仪表盘后，这是一种较为传统的应用方法，检修及更换较为容易（即分立式比例调节型）。

阀门电动装置联接上各种阀体，就形成了各种调节阀。

阀门的定义定义：是在流体系统中，用来控制流体的方向、压力、流量的装置。

阀门是使配管和设备内的介质（液体、气体、粉末）流动或停止并能控制其流量的装置。

阀门阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、节流、止回、分流或溢流卸压等功能。
