镀银常见故障的分析和纠正

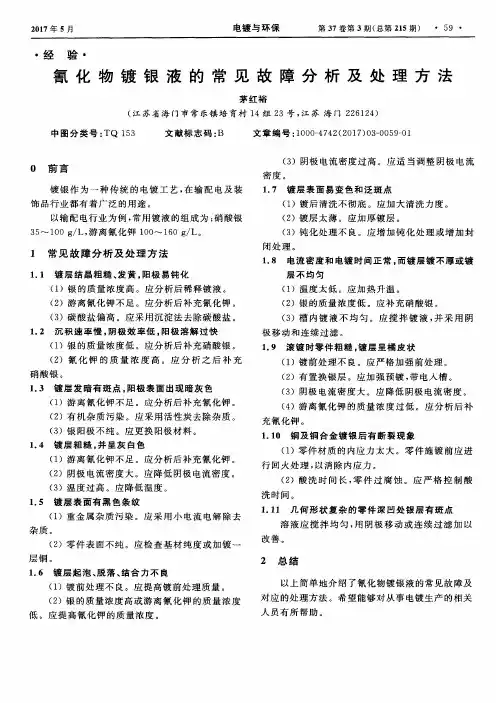

氰化镀银故障分析：镀层起泡、脱落、结合力不良
慧聪表面处理网讯：（1）可能原因：除油不净
处理方法：加强除油，保证工件表面干净。

（2）可能原因：酸处理工艺不当
原因分析：铜及铜合金件表面的酸处理，一般均先在含有强烈氧化作用的硝酸等三酸所组成的出光液中进行，然后再洗净酸液，此时，工件的表面虽说很光洁，但表面仍有一层肉眼不易察觉的极薄的氧化层，若进行浸银或预镀银，不但表面发花，而且结合力不好。

处理方法：三酸出光后，再经稀盐酸(1+1)活化，彻底除尽表面的氧化层。

（3）可能原因：酸处理放置时间过长
原因分析：经酸处理后的铜件，若放置时间过长，铜表面又开始氧化，影响结合力。

处理方法：合理组织安排生产，酸活化后的工件立即人槽电镀。

（4）可能原因：未经预镀处理或预镀处理不当
原因分析：由于铜在镀银溶液中的电势比银负得多，当铜件浸入镀银溶液的一瞬间，银立即从溶液中置换出来，形成置换性镀层，在此镀层上再镀上银层，它的结合力不好，容易剥落。

为了防止上述现象的发生，保证银镀层与基体金属的结合力，必须先进行预镀银(或浸银)。

预镀银是在银含量低、游离氰化钾含量高的条件下进行的，在此溶液中，银的电势向负的方向偏移，避免了瞬间的接触置换，然后再在常规的镀银液中加厚。

也可以用汞齐化等方法在铜件表面浸银，再在常规镀银液中加厚。

处理方法：合理选择和设计预镀银(或浸银)工艺。

（5）可能原因：银含量太低
处理方法：分析调整镀液成分。

电镀常见不良问题点分析及对策NO.不良问题点不良现象产生不良的可能原因①素材表面局部应力集中过大导致电镀层和塑胶层之间发生剥离，影响了附着性能①电镀层和塑胶层之间剥离②素材成型时使用了脱模剂或者素材原材料使用了再生料.也会影响电镀层和塑胶层之间的附着性能.③素材表面脱脂除油不完全也会影响电镀层和塑胶层之间电镀层胶纸测试的附着性能.1脱落不良①相邻的 2个电镀层电镀工艺间隔时间过长导致前工序电镀层在空气中氧化从而影响了与下一工序电镀层的附着性能②相邻电镀层之间的剥离②相邻的 2个电镀层电镀工艺间的活化工序遗漏也会影响该电镀层和下一电镀层的附着性对策①改善部品的成型条件，如 : 降低注塑速度和注塑压力、提高模温和注塑温度②对素材采取高温 (60~65 O C)烘烤2~4H后再让其冷却到常温后再进行电镀处理③适当的增加粗化时间和粗化强度也可以改善该不良的发生素材成型时不要使用脱模剂，同时素材原材料一定不能含有再生料适当的增加脱脂、除油时间此3项不良原因均为现场管理不足造成，改善的对策是加强对生产现场的管理，避免出现人为操作上的失误而引起的不良2 3 4 5 6 7③生产中操作人员手指直接和电镀中的电镀表面接触，造成中间电镀层被氧化破坏，从而影响该电镀层和下一电镀层的附着性电镀部品经过盐雾测试后电度表面①电镀 Ni层膜厚不足盐雾测试通不过有起泡和变色不良发生②电镀 Cu层和Ni层的膜厚比例严重失调①产品结构设计不合理造成，如 : 很深的盲孔结构漏电镀电镀部品的表面局部没有电镀层②电镀前处理工艺中附着在部品表面的电镀残留液清洗不完全电镀部品的外观面颜色、光泽不均①产品表面晒纹不均匀容易造成电镀后光泽不均匀电镀层表面颜色不均匀匀有色差②电镀镀C u工艺中电流的大小不稳定也容易造成产品电镀产品表背面颜色主要是镀 Cr产品表背面颜色容易产①产品在电镀 Cr的工艺中电流强度不足或者电镀时间不足发黄不良生发黄不良均会造成此不良发生①电镀全光产品在电镀酸铜工艺中由于电镀液中含有杂质电镀层表面有麻点不电镀部品的外观面有麻点不良容易附着在产品表面而形成起点不良良②产品表面抛光精度不足也容易造成起点不良产品在电镀过程中清洗强度不足，导致电镀层内部含有少电镀层表面有发霉不电镀部品的外观面局部有发霉不良许的电镀液残留成分，在潮湿的环境下面，电镀层里面的良残留物会发生化学反应而发霉 ( 据分析发霉成分含有乳酸菌等物质 )适当的增加 Ni层厚度可以改善此不良适当的调整 Cu层和Ni层的厚度比例也可以改善此不良向客人提出改善设计的方案来改善漏镀不良电镀现场管理加强清洗工序的强度电镀产品表面晒纹效果尽量要均匀电镀现场管理加强对电流强度的管理电镀现场管理加强镀 Cr工艺的强度管理按时对电镀缸内的电镀液进行清洁，俗称‘清缸’提高产品表面的抛光精度 ( 半光产品抛光精度要求较高 8000N以上，全光产品抛光精度5000N以上)目前还没有非常有效的手段可以解决此问题，现行的改善方案为 : 电镀过程中后工序清洗追加超声波清洗以提高清洗的强度，另外对电镀完成品高温烘烤降低电镀品内部发生化学反应的可能性。

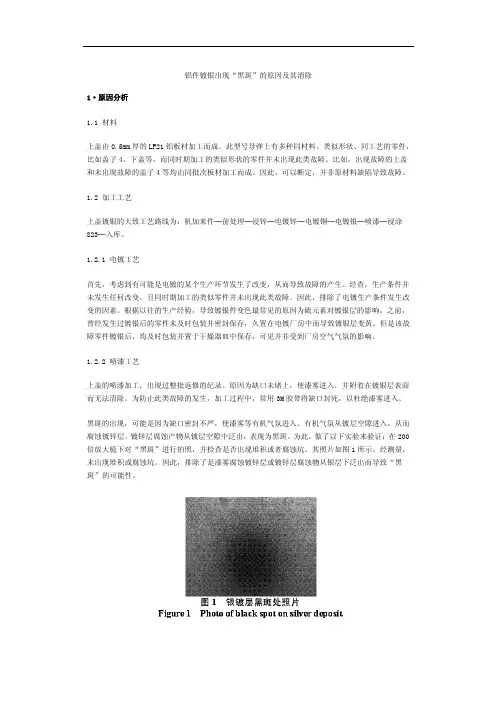

铝件镀银出现“黑斑”的原因及其消除1·原因分析1.1 材料上盖由0.5mm厚的LF21铝板材加工而成。

此型号导弹上有多种同材料、类似形状、同工艺的零件，比如盖子4、下盖等，而同时期加工的类似形状的零件并未出现此类故障。

比如，出现故障的上盖和未出现故障的盖子4等均由同批次板材加工而成。

因此，可以断定，并非原材料缺陷导致故障。

1.2 加工工艺上盖镀银的大致工艺路线为：机加来件─前处理─浸锌─电镀锌─电镀铜─电镀银─喷漆─浸涂823─入库。

1.2.1 电镀工艺首先，考虑到有可能是电镀的某个生产环节发生了改变，从而导致故障的产生。

经查，生产条件并未发生任何改变，且同时期加工的类似零件并未出现此类故障。

因此，排除了电镀生产条件发生改变的因素。

根据以往的生产经验，导致镀银件变色最常见的原因为硫元素对镀银层的影响。

之前，曾经发生过镀银后的零件未及时包装并密封保存，久置在电镀厂房中而导致镀银层变黄。

但是该故障零件镀银后，均及时包装并置于干燥器皿中保存，可见并非受到厂房空气气氛的影响。

1.2.2 喷漆工艺上盖的喷漆加工，出现过整批返修的纪录。

原因为缺口未堵上，使漆雾进入，并附着在镀银层表面而无法清除。

为防止此类故障的发生，加工过程中，常用3M胶带将缺口封死，以杜绝漆雾进入。

黑斑的出现，可能是因为缺口密封不严，使漆雾等有机气氛进入。

有机气氛从镀层空隙进入，从而腐蚀镀锌层。

镀锌层腐蚀产物从镀层空隙中泛出，表现为黑斑。

为此，做了以下实验来验证：在200倍放大镜下对“黑斑”进行拍照，并检查是否出现堆积或者腐蚀坑。

其照片如图1所示。

经测量，未出现堆积或腐蚀坑。

因此，排除了是漆雾腐蚀镀锌层或镀锌层腐蚀物从银层下泛出而导致“黑斑”的可能性。

1.3 “黑斑”成分分析在理化手段的协助下，对“黑斑”取样，进行了金相分析。

黑斑处和正常处截面照片如图2所示。

可以看出，上盖镀银面“黑斑”处与正常处没有区别，所以黑斑只是影响了镀银层的表面，而对镀银层内部并无影响。

常见电镀故障的分析和纠正方法常见电镀故障的分析和纠正方法_1.针孔针孔大多是气体(一般是氢气)在镀件表面上停留而造成的。

针孔属于麻点，但针孔不同于麻点，它像流星一样，往往带有向上的“尾巴"，而麻点仅仅是镀层上微小的凹坑，一般是没有向上的“尾巴"。

那些因素会促使镍层产生针孔呢?镀前处理不良；镀液中有油或有机杂质过多；镀液中有固体微粒；防针孔剂太少；镀液中铁等异金属杂质过多；镀液pH太高或操作电流密度过大；镀液中硼酸含量太少和镀液温度太低等都会导致镀镍层产生针孔。

由于不同原因引起的针孔现象略有不同，所以在分析故障时，首先要观察现象。

例如镀前处理不良，它仅仅使镀件的局部表面上的油或锈未彻底除去，造成这些部位上气体容易停留而产生针孔，所以这种因素造成的针孔现象是局部密集的，而且是无规则的；镀液中有油或有机杂质过多引起的针孔较多地出现在零件的向下面和挂具上部的零件上，镀液中固体微粒产生的针孔较多地出现在零件的向上面；防针孔剂太少造成的针孑L在零件的各个部位都有，镀液中铁杂质过多，pH值过高和阴极电流密度较大引起的针孔较多地出现在零件的尖端和边缘(即高电流密度处)，硼酸含量太少产生的针孔较多地出现在零件的下部，镀液温度过低造成的针孔是稀少的，也是零件各个部位都有可能出现的。

通过观察现象，可以初步判断造成针孔的部分原因，然后再进一步试验。

例如零件的局部表面上有密集的针孔，从现象来看，好像是前处理不良造成的，那么究竟是不是这个原因呢?可以取一批零件，进行良好的前处理后直接镀镍，假使经这样处理后所得的镀层上没有针孔，那么原来的针孔是镀前处理不良造成的。

否则就是其他方面的原因。

镀液的温度、pH值和阴极电流密度，比较容易检查，所以可首先检查和纠正。

镀液中是否缺少十二烷基硫酸钠，从平时向镀液中补充十二烷基硫酸钠的情况就能基本确定，如难以确定时，可以向镀液中加入O.05g/L十二烷基硫酸钠后进行试镀，若这样所得的镀层上针孔现象没有改善，那就不是缺少十二烷基硫酸钠，可能是镀液中的杂质或硼酸太少引起的，这就可按前述的方法，用小试验分析故障原因，然后按试验所得的结果讲行纠正。

电镀常见的问题及解决方案
电镀过程中可能出现的问题及其解决方案如下：
1.针孔或麻点：这是由于前处理不良、有金属杂质、硼酸含量太少、镀液温度太低等原因造成的。

可以使用润湿剂来减小影响，并严格控制镀液维护及流程。

2.结合力低：如果铜镀层未经活化去氧化层，铜和镍之间的附着力就差，会产生镀层剥落现象。

因此，在电镀前应对基材进行适当的预处理，如酸洗、活化等。

3.镀层脆、可焊性差：这通常是由于有机物或重金属物质污染造成的。

添加剂过多会使镀层中夹带的有机物和分解产物增多，此时可以用活性炭处理或电解等方法除去重金属杂质。

4.镀层发暗和色泽不均匀：有金属污染可能是造成这一问题的原因。

应尽量减少挂具所沾的铜溶液，并在发现污染时立即处理。

5.镀层烧伤：这可能是由于硼酸不足、金属盐的浓度低、工作温度太低、电流密度太高、PH值太高或搅拌不充分等原因造成的。

需要检查并调整相关工艺参数，确保其处于合适的范围。

6.沉积速率低：PH值低或电流密度低都可能导致沉积速率低。

应检查并调整镀液的PH值和电流密度，以优化沉积速率。

7.其他问题：如辅助阳极的铜条未与生产板长度一致或已发粗，不允许再使用。

全板及图形镀后板需在24小时内制作下工序。

图形镀上板戴细纱手套，下板戴棕胶手套，全板上板戴橡胶手套，下板戴干燥的粗纱手套。

在处理电镀问题时，需要综合考虑多个因素，包括镀液成分、设备状况、操作条件等。

如遇到难以解决的问题，建议寻求专业人士的帮助。

电镀不良的一些情况和解决方法电镀不良对策镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出塬因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下本章将对电镀不良的发生塬因及改善的对策加以探讨说明.1.表面粗糙:指不平整,不光亮的表面,通常成粗白状(1)可能发生的塬因: (2)改善对策:1.素材表面严重粗糙,镀层无法覆盖平整. 1.若为素材严重粗糙,立即停产并通知客户.2.金属传动轮表面粗糙,且压合过紧,以至于压伤. 2.若传动轮粗糙,可换备用品使用并检查压合紧度.3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦) 3.计算电流密度是否操作过高,若是应降低电流4.浴温过低,一般镀镍才会发生) 4.待清晰度回升再开机,或降低电流,并立即检查温控系统.5.PH值过高或过低,一般镀镍或镀金(过低不会)皆会发生. 5.立即调整PH至标准范围.6.前处理药液腐蚀底材. 6.查核前处理药剂,稀释药剂或更换药剂2.沾附异物:指端子表面附着之污物.(1)可能发生的塬因: (2)改善对策:1.水洗不干净或水质不良(如有微菌). 1.清洗水槽并更换新水.2.占到收料系统之机械油污. 2.将有油污处做以遮蔽.3.素材带有类似胶状物,于前处理流程无法去除. 3.须先以溶剂浸泡处理.4.收料时落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次.5.锡铅结晶物沾附 5.立即去除结晶物.6刷镀羊毛?纤维丝 6.更换羊毛?并检查接触压力.7.纸带溶解纤维丝. 7.清槽.8.皮带脱落屑. 8.更换皮带.3.密着性不良:指镀层有剥落.起皮,起泡等现象.(1)可能发生的塬因: (2).改善对策:1.前处理不良,如剥镍. 1.加强前处理.2.阴极接触不良放电,如剥镍,镍剥金,镍剥锡铅. 2.检查阴极是否接触不良,适时调整.3.镀液受到严重污染. 3.更换药水4.产速太慢,底层再次氧化,如镍层在金槽氧化(或金还塬),剥锡铅. 4,电镀前须再次活化.5.水洗不干净. 5.更换新水,必要时清洗水槽.6.素材氧化严重,如氧化斑,热处理后氧化膜. 6.必须先做除锈及去氧化膜处理,一般使用化学抛光或电解抛光.7.停机化学置换反应造成. 7.必免停机或剪除不良品8,操作电压太高,阴极导电头及镀件发热,造成镀层氧化. 8.降低操作电压或检查导线接触状况9,底层电镀不良(如烧焦),造成下一层剥落. 9.改善底层电镀品质.10.严重.烧焦所形成剥落 10.参考NO12处理对策.4.露铜:可清楚看见铜色或黄黑色于低电流处(凹槽处)(1)可能发生塬因: (2)改善对策:1.前处理不良,油脂,氧化物.异物尚未除去,镀层无法析出. 1.加强前处理或降低产速2.操作电流密度太低,导致低电流区,镀层无法析出. 2.重新计算电镀条件.3镍光泽剂过量,导致低电流区,镀层无法析出 3.处理药水,去除过多光泽剂或更新.4.严重刮伤造成露铜. 4.检查电镀流程,(查参考NO5)5.未镀到. 5.调整电流位置.5刮伤:指水平线条状,一般在锡铅镀层比较容易发生.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,及造成刮伤. 1.停止生产,待与客户联系.2.被电镀设备中的金属制具刮伤,如阴极头,烤箱定位器,导轮等. 2.检查电镀流程,适时调整设备和制具.3.被电镀结晶物刮伤. 3.停止生产,立即去除结晶物.6.变形(刮歪):指端子形状已经偏离塬有尺寸或位置.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,或运输时,即造成变形. 1.停止生产,待与客户联系.2.被电镀设备,制具刮歪(如吹气.定位器,振荡器,槽口,回转轮) 2.检查电镀流程,适时调整设备和制具.3.盘子过小或卷绕不良,导致出入料时刮歪 3.停止生产,适时调整盘子4.传动轮转歪, 4.修正传动轮或变更传动方式.7压伤：指不规则形状之凹洞可能发生的塬因：改善对策：1)本身在冲床加工时，已经压伤，镀层无法覆盖平整2)传动轮松动或故障不良，造成压合时伤到 1)停止生産，待与客户联2)检查传动机构，或更换备品8白雾：指镀层表面卡一层云雾状，不光亮但平整可能发生的塬因：1)前处理不良2)镀液受污染3)锡铅层爱到酸腐蚀，如停机时受到锡铅液腐蚀4)锡铅药水温度过高5)锡铅电流密度过低6)光泽剂不足7)传致力轮脏污8)锡铅电久进，産生泡沫附着造成改善对策：1)加强前处理2)更换药水并提纯污染液3)避免停机，若无法避免时，剪除不良4)立即检查温控系统，并重新设定温度5)提高电流密度6)补足不泽剂传动轮7)清洁传动轮8)立即去除泡沫9针孔：指成群、细小圆洞状(似被钟扎状)可能发生的塬因：改善对策：1.操作的电流密度太 1.降低电流密度2.电镀溶液表面张力过大，湿润剂不足。

常见故障的分析和纠正(酸锌)常见故障的分析和纠正(1)镀层起泡，结合力不好。

镀前处理不良；镀液中添加剂过多；硼酸含量过低同时阴极电流密度过大等会使镀层起泡，造成结合力不好。

镀液中添加剂含量过多，则阴极表面上吸附了较多的有机添加剂，导致阴极表面憎水，同时它还会夹附于镀层内，造成镀层与基体金属间晶格不连续而结合不牢；镀液中硼酸含量低，阴极膜中pH容易升高，同时电流密度过大，阴极膜中pH更高，容易造成金属的氢氧化物或碱式盐夹附于镀层内，影响镀层晶格的正常排列，从而造成镀层结合不牢。

硼酸含量低，电流密度大造成的结合力不好较多地出现在零件的尖端和边缘，出现这类现象时，一方面检查电流，另一方面分析硼酸含量，然后按检查和分析结果进行纠正。

在排除了硼酸含量和电流密度的影响后，再加强镀前处理或用良好的镀前处理与原来的操作进行对比，检查镀前处理是否有问题。

另外用赫尔槽试验检查添加剂的含量。

当发现添加剂含量过高，可用电解或活性炭处理降低其含量。

(2)镀层粗糙。

镀液中锌含量过高；添加剂含量偏低；温度过高或镀液中有固体微粒等都会使镀层粗糙。

镀液中锌含量和温度升高，添加剂含量降低，都是降低阴极极化，导致镀层粗糙。

假使在电镀过程中，镀液温度有升高的趋势，那么最好装置冷却设备。

假使温度略微偏高而没有冷却设备，也可加入适量的苯甲酸钠，以改善镀层的结晶组织。

添加剂含量的多少，可用前述的赫尔槽试验确定，同时还可以从一些现象进行观察，因为添加剂含量偏低时，不但镀层粗糙，同时镀层的光泽差，电流密度的范围比较狭小，低电流密度处镀层色暗，当同时出现这些现象时，再在赫尔槽试验的溶液中，加入适量的添加剂后进行试验，观察阴极样板上的镀层状况，若有好转，可向镀液中补充添加剂。

镀液中的锌含量，可按分析进行调整。

发现锌含量过高时，一方面要稀释镀液，将其浓度调节在工艺范围内，另一方面要减少阳极面积，防止锌含量继续升高。

确定镀液中是否有固体微粒，一种方法是在搅拌镀液的情况下，用500mL(或1000mL)的量杯取一杯镀液，将它放置在强烈的光线下观察；另一方法是用定量滤纸过滤少量镀液，然后观察滤纸上同体微粒的多少，从而估计镀液中固体微粒的含量，若镀液中固体杂质较多，就应过滤镀液，除去这类杂质。

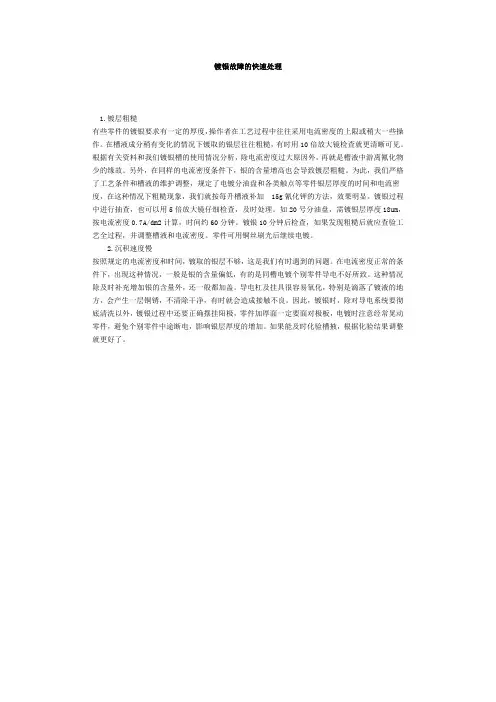

镀银故障的快速处理
1.镀层粗糙
有些零件的镀银要求有一定的厚度，操作者在工艺过程中往往采用电流密度的上限或稍大一些操作。

在槽液成分稍有变化的情况下镀取的银层往往粗糙，有时用10倍放大镜检查就更清晰可见。

根据有关资料和我们镀银槽的使用情况分析，除电流密度过大原因外，再就是槽液中游离氰化物少的缘故。

另外，在同样的电流密度条件下，银的含量增高也会导致镀层粗糙。

为此，我们严格了工艺条件和槽液的维护调整，规定了电镀分油盘和各类触点等零件银层厚度的时间和电流密度，在这种情况下粗糙现象，我们就按每升槽液补加 15g氰化钾的方法，效果明显。

镀银过程中进行抽查，也可以用5倍放大镜仔细检查，及时处理。

如20号分油盘，需镀银层厚度18um，按电流密度0.7A/dm2计算，时间约60分钟。

镀银10分钟后检查，如果发现粗糙后就应查验工艺全过程，并调整槽液和电流密度。

零件可用铜丝刷光后继续电镀。

2.沉积速度慢
按照规定的电流密度和时间，镀取的银层不够，这是我们有时遇到的问题。

在电流密度正常的条件下，出现这种情况，一般是银的含量偏低，有的是同槽电镀个别零件导电不好所致。

这种情况除及时补充增加银的含量外，还一般都加盖。

导电杠及挂具很容易氧化，特别是滴落了镀液的地方，会产生一层铜锈，不清除干净，有时就会造成接触不良。

因此，镀银时，除对导电系统要彻底清洗以外，镀银过程中还要正确摆挂阳极，零件加厚面一定要面对极板，电镀时注意经常晃动零件，避免个别零件中途断电，影响银层厚度的增加。

如果能及时化验槽掖，根据化验结果调整就更好了。
