下载文档原格式

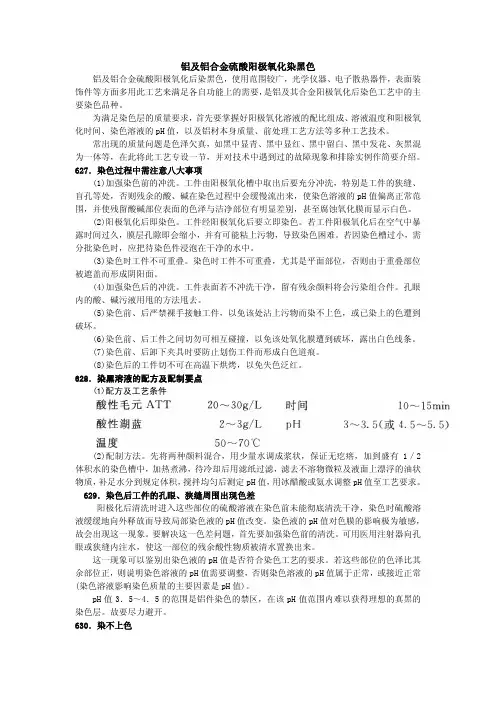

铝及铝合金硫酸阳极氧化染黑色铝及铝合金硫酸阳极氧化后染黑色，使用范围较广，光学仪器、电子散热器件，表面装饰件等方面多用此工艺来满足各自功能上的需要，是铝及其合金阳极氧化后染色工艺中的主要染色品种。
为满足染色层的质量要求，首先要掌握好阳极氧化溶液的配比组成、溶液温度和阳极氧化时间、染色溶液的pH值，以及铝材本身质量、前处理工艺方法等多种工艺技术。
常出现的质量问题是色泽欠真，如黑中显青、黑中显红、黑中留白、黑中发花、灰黑混为一体等，在此将此工艺专设一节，并对技术中遇到过的故障现象和排除实例作简要介绍。
627．染色过程中需注意八大事项(1)加强染色前的冲洗。
工件由阳极氧化槽中取出后要充分冲洗，特别是工件的狭缝、盲孔等处，否则残余的酸、碱在染色过程中会缓慢流出来，使染色溶液的pH值偏离正常范围，并使残留酸碱部位表面的色泽与洁净部位有明显差别，甚至腐蚀氧化膜而显示白色。
(2)阳极氧化后即染色。
工件经阳极氧化后要立即染色。
若工件阳极氧化后在空气中暴露时间过久，膜层孔隙即会缩小，并有可能粘上污物，导致染色困难。
若因染色槽过小，需分批染色时，应把待染色件浸泡在干净的水中。
(3)染色时工件不可重叠。
染色时工件不可重叠，尤其是平面部位，否则由于重叠部位被遮盖而形成阴阳面。
(4)加强染色后的冲洗。
工件表面若不冲洗干净，留有残余颜料将会污染组合件。
孔眼内的酸、碱污液用甩的方法甩去。
(5)染色前、后严禁裸手接触工件，以免该处沾上污物而染不上色，或已染上的色遭到破坏。
(6)染色前、后工件之间切勿可相互碰撞，以免该处氧化膜遭到破坏，露出白色线条。
(7)染色前、后卸下夹具时要防止划伤工件而形成白色道痕。
(8)染色后的工件切不可在高温下烘烤，以免失色泛红。
628．染黑溶液的配方及配制要点(1)配方及工艺条件(2)配制方法。
先将两种颜料混合，用少量水调成浆状，保证无疙瘩，加到盛有1／2体积水的染色槽中，加热煮沸，待冷却后用滤纸过滤，滤去不溶物微粒及液面上漂浮的油状物质，补足水分到规定体积，搅拌均匀后测定pH值，用冰醋酸或氨水调整pH值至工艺要求。
第37卷第5期2017$10月冶金与材料Metallurgy and materialsVol.37 No.5October2017铝合金阳极氧化膜层着色问题及分析魏向禹，惠鑫刚，李广萍，梁智国(西北工 有限公司，陕西西安710000)摘要:铝及铝合金表面性能改善通常采用阳极氧化工艺，阳极化后的铝制品可以通过着色处理使其表面具有 丰富多彩的 ，从而 。
本文主要针对着色工艺中常见问题及原因进行分析，详细介绍问题产生原因，以便实际生产中加以借鉴。
关键词：阳极氧化;装饰性;着色工艺;常见问题;原因分析近年来，随着铝及其合金制品在航天、航空等领域的应用在逐渐增多，表面性能及[性要求也越来越高，阳氧化工艺不断；研究，表面 方面的研究也得 分发展。
铝阳极氧化 多孔 化学活性，很容易进行着色处理。
阳氧化工艺后氧化的着色工艺要求比较严格，不同的工艺及参数下得到的膜 颜色会 ，色 子在 孔隙存在位置不同，基本上可分为自然显色法、电色法、化学吸附着色法等三 型。
化学吸附着色法工艺过程 、耐 ，成本 ，在生产中应用比较广泛。
而采用的染料剂分，生产中以 色 色为主。
1着色机理硫酸阳极氧化就是铝及铝合金在特定浓度的 硫酸 中，施 电，使表面形成一有一定抗 以及硬度的氧化膜的过程，其颜色一般从无色透明到暗灰色，由于材料不同颜色会有 微小差异，氧化膜的表面是由多孔层构成的，其表 面积大，很高的化学活性，利用这一特点在阳极氧化膜表面可进行各种着色处理，可以提高产 品的 耐 ，同时 铝制品表面以各种功能性。
阳极化工艺过程如下$1.1法在一定的电解液和某种条件下，基体材料表 面阳极化与着色同时发生，染料在电解作用下发 生分解生成微小颗粒附着在氧化 孔壁，由图1于电解质溶液、含量以及材料本身组分和结构不 同而表现出不同颜色。
1.2电解着色将阳极化后的铝材置于含有Ni2+、Cu2+、Sn2+等离子的电 中发生电解作用，金属阳离子经过 积到多孔氧化层的 ，表现出不同的金属色。

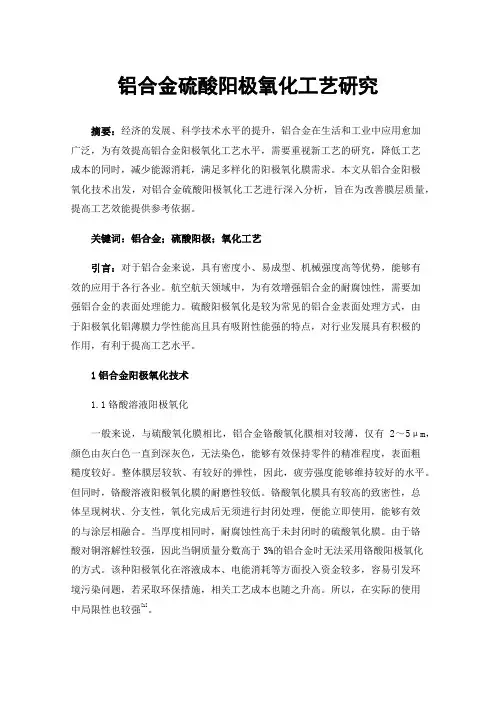

铝合金硫酸阳极氧化工艺研究摘要：经济的发展、科学技术水平的提升，铝合金在生活和工业中应用愈加广泛，为有效提高铝合金阳极氧化工艺水平，需要重视新工艺的研究，降低工艺成本的同时，减少能源消耗，满足多样化的阳极氧化膜需求。
本文从铝合金阳极氧化技术出发，对铝合金硫酸阳极氧化工艺进行深入分析，旨在为改善膜层质量，提高工艺效能提供参考依据。
关键词：铝合金；硫酸阳极；氧化工艺引言：对于铝合金来说，具有密度小、易成型、机械强度高等优势，能够有效的应用于各行各业。
航空航天领域中，为有效增强铝合金的耐腐蚀性，需要加强铝合金的表面处理能力。
硫酸阳极氧化是较为常见的铝合金表面处理方式，由于阳极氧化铝薄膜力学性能高且具有吸附性能强的特点，对行业发展具有积极的作用，有利于提高工艺水平。
1铝合金阳极氧化技术1.1铬酸溶液阳极氧化一般来说，与硫酸氧化膜相比，铝合金铬酸氧化膜相对较薄，仅有2～5μm，颜色由灰白色一直到深灰色，无法染色，能够有效保持零件的精准程度，表面粗糙度较好。
整体膜层较软、有较好的弹性，因此，疲劳强度能够维持较好的水平。
但同时，铬酸溶液阳极氧化膜的耐磨性较低。
铬酸氧化膜具有较高的致密性，总体呈现树状、分支性，氧化完成后无须进行封闭处理，便能立即使用，能够有效的与涂层相融合。
当厚度相同时，耐腐蚀性高于未封闭时的硫酸氧化膜。
由于铬酸对铜溶解性较强，因此当铜质量分数高于3%的铝合金时无法采用铬酸阳极氧化的方式。
该种阳极氧化在溶液成本、电能消耗等方面投入资金较多，容易引发环境污染问题，若采取环保措施，相关工艺成本也随之升高。
所以，在实际的使用中局限性也较强[1]。
1.2硼酸-硫酸溶液阳极氧化对于硼酸-硫酸阳极氧化膜来说，不仅拥有铬酸阳极氧化膜的优点，同时还具有较强的遮盖性、槽液浓度低且处理方便、快捷，有效节约资源，保护环境。
是一种环保型表面处理方法。
硼酸-硫酸阳极氧化膜层薄且应力小，不易产生裂纹，弹性高且致密性良好。
hb 铝及铝合金硫酸阳极氧化工艺
铝及铝合金硫酸阳极氧化工艺是一种常用的表面处理方法，用于增强铝及铝合金的耐腐蚀性能，并改善其外观。
该工艺主要包括以下步骤：
1. 清洗：将铝或铝合金的表面清洗干净，去除油污、氧化物等杂质，可以使用碱性清洗剂或有机溶剂来进行清洗。
2. 酸洗：将清洗后的铝或铝合金浸入酸性溶液中，如硫酸，以去除铝表面的氧化层和其他杂质。
3. 阳极氧化：将酸洗后的铝或铝合金放入含有硫酸的电解槽中，作为阳极，通电进行氧化反应。
在此过程中生成的氧化膜会在铝表面形成一层均匀、致密的氧化层，其中含有氧化铝和其他氧化物。
4. 染色：在阳极氧化后，可以对铝表面的氧化层进行染色处理，以改变其颜色。
染色可以使用有机染料或无机染料，通过温度和时间控制可以得到不同颜色的铝制品。
5. 密封：染色后的铝制品需要进行密封处理，以增强氧化层的耐腐蚀性能。
密封可以使用热水封闭、钝化剂封闭或聚合物封闭等方法。
6. 结束：经过密封处理后，洗净铝制品，使其干燥即可完成整个硫酸阳极氧化工艺。
通过硫酸阳极氧化工艺处理后的铝或铝合金制品具有较好的耐腐蚀性能和表面硬度，同时可以实现不同的颜色效果，被广泛应用于航空航天、汽车、建筑等领域中的制造。
铝及铝合金硫酸阳极氧化常见故障的原因及排除措施铝及铝合金硫酸阳极氧化常见故障的原因及排除措施1. 引言铝及其合金广泛应用于各个领域，包括建筑、汽车、航空航天以及电子等行业。
为了增强其耐腐蚀性和提高外观，常常会对铝材进行硫酸阳极氧化处理。
然而，这种过程中可能会出现一些常见故障，影响其表面质量和性能。
本文将深入探讨铝及铝合金硫酸阳极氧化常见故障的原因及排除措施，以帮助读者更好地理解和解决这些问题。
2. 铝及铝合金硫酸阳极氧化常见故障2.1 腐蚀腐蚀是铝及铝合金硫酸阳极氧化常见的问题之一。
这可能是由于阳极氧化处理中的规范不当导致的，例如处理时间过长或温度过高。
可能存在原材料质量问题，如含有过多的杂质或不纯的硫酸，导致更易腐蚀的氧化层形成。
排除措施：正确控制氧化处理参数，如时间和温度，以确保处理的一致性。
应定期检查硫酸的质量，并确保其纯度。
如果发现腐蚀问题，可以考虑增加氧化电压和降低氟离子浓度，以增加氧化层的密度和耐蚀性。
2.2 颜色不均匀铝及铝合金硫酸阳极氧化处理过程中出现的颜色不均匀也是一个普遍存在的故障。
这可能由于电解液中存在浓度梯度或流速不均匀导致的。
铝材基体的合金成分也可能会影响颜色的均匀性。
排除措施：确保电解液的浓度均匀，可以通过搅拌电解液或增加搅拌装置来实现。
另外，调整电流密度和处理时间，以平衡铝材表面的氧化反应速率，从而避免颜色不均匀问题的发生。
2.3 孔洞和气泡在铝及铝合金硫酸阳极氧化过程中，孔洞和气泡也经常出现。
这可能是由于工艺参数设置错误，如电流密度或处理时间过高，导致氧化层无法均匀形成。
排除措施：调整工艺参数，以确保电流密度适中，并根据铝材的形状和尺寸合理设定处理时间。
使用合适的搅拌设备可以提高电解液的流动性，从而减少气泡和孔洞的产生。
3. 其他问题与个人观点除了上述常见故障，铝及铝合金硫酸阳极氧化过程中可能还会遇到其他问题。
电解槽污染、表面纹理不佳以及氧化层附着力不强等。
针对这些问题，应该结合具体情况进行分析和解决。
铝合金阳极氧化常见缺陷及解决方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!铝合金阳极氧化常见缺陷及解决方法引言铝合金阳极氧化是一种常见的表面处理技术，用于增强铝合金的耐蚀性和表面硬度。
铝与铝合金的氧化处理铝及铝合金在大气中虽能自然形成一层氧化膜，但膜薄（40- 50A）而疏松多孔，为非晶态的、不均匀也不连续的膜层，不能作为可靠的防护一装饰性膜层．1随着铝制品加工工业的不断发展，在工业上越来越广泛地采用阳极氧化或化学氧化的方法，在铝及铝合金制件表面生成一层氧化膜，以达到防护一装饰的目的。
经化学氧化杜理获得的氧化膜，厚度一般为0.3～4um，质软、耐磨和抗蚀性能均低于阳极氧化膜．所以，除有特殊用途外，很少单独使用．但它有较好的吸附能力，在其表面再涂漆，可有效地提高铝制品的耐蚀性和装饰性。
、经阳极氧化处理获得的氧化膜，厚度一般在5-20v m，硬质阳极氧化膜厚度可达60- 2500m．其膜层还具有似下特性：，（I）硬度较高。
纯铝氧化膜的硬度比铝合金氧化膜的硬度高．通常，它的硬度大小与铝的合金成份、阳极氧化时电解液的工艺条件有关．阳极氧化膜不仅硬度较高，而且有较好的耐磨性．尤其是表面层多孔的氧化膜具有吸附润滑剂的能力，还可进一步改善表面的耐磨性能．(2)有较高的耐蚀性．这是由于阳极氧化膜有较高的化学稳定性．经测试，纯铝的阳极氧化膜比铝合金的阳极氧化膜耐蚀性好．这是由于合金成分夹杂或形成金属化合物不能被氧化或被溶解，而使氧化膜不连续或产生空隙，从而使氧化膜的耐蚀性大为降低．所以，一般经阳极氧化后所得的膜必须进行封闭处理，才能提高其耐蚀性能。
(3)有较强的吸附能力。
铝及铝合金的阳极氧化膜为多孔结构，具有很强的吸附能力，所以给孔内填充各种颜料、润滑剂、树脂等可进一步提高铝制品的防护、绝缘、耐磨和装饰性能．（4）有很好的绝缘性能．铝及铝合金的阳极氧化膜，已不具备金属的导电性质，而成为良好的绝缘材料．(5)绝热抗热性能强．这是因为阳极氧化膜的导热系数大大低于纯铝·阳极氧化膜可耐温15001C左右，而纯铝只能耐660℃．好综上所述，铝和铝合金经化学氧化处理，特别是阳极氧化处理后，在其表面形成的氧化膜具有良好的防护一装饰等特性．因此，被广泛应用于航空、电气、电子、机械制造和轻工工业等方面。
氧化膜染色不均匀故障的预防措施下面结合硫酸阳极氧化过程中出现的膜层染色不均匀现象。
分析这些现象产生的原因并采取有效预防措施。
实际上铝合金氧化膜膜层颜色不均会呈现出多种现象(如前面介绍的一些故障)。
如何保证氧化膜层染色的均匀性，由于铝合金硫酸阳极氧化膜颜色均匀性主要取决于铝合金的成分以及阳极氧化处理工艺条件，如温度、电流密度、夹具、使用水质、工序间的防护等。
要从实际工艺中的微细处着手，才能有效采取措施，获得色泽均匀、性能优良的氧化膜层。
1．选取合适的前处理方法对不同铝合金，如铸造、压延或机械加工成型或经热处理焊接等工序加工的铝合金零件，要根据实际情况选择适宜的前处理方法(包括除油、出光等)。
如浇铸成型的铝合金零件表面，其非机加工表面一般应采用喷砂或喷丸除净其原始氧化膜、粘砂等。
对含硅量较高的铝合金(铸铝)，应在含5％左右的氢氟酸和硝酸的混合溶液中浸蚀活化，目的是保持良好的活化表面，确保阳极氧化膜层质量。
不同材质的铝合金、裸铝和纯铝零件，或大小规格不同的铝及铝合金零件，一般不宜在同槽进行氧化处理。
2．选用合适的工装夹具装挂夹具材料必须确保导电良好，一般选用规格较高的纯铝丝或铝筋，要保证有一定弹性和强度。
并根据需要确定是否需要进行热处理。
已使用过的专用或通用工夹具如阳极氧化处理时再次使用，须退除其表面氧化膜层，确保良好接触。
工夹具既要保证足够导电接触面积，又要尽量减小夹具印痕，同时还要保证氧化过程中气体的顺利排出，避免某些氧化部位形成气囊，造成氧化膜层太薄或没有氧化膜层。
3．严格控制阳极化过程的溶液温度从阳极氧化的成膜过程知道，随着阳极氧化温度的升高，膜层的颜色逐渐变深，膜层的厚度也逐渐变薄，主要原因是阳极氧化膜有绝缘性，当氧化膜形成后相应加大了电阻。
这些电阻通电后，产生电压降。
这样会使大量的电能转变成热能，使氧化溶液温度的升高，加速了对膜层的溶解。
氧化溶液温度愈高，溶解作用愈强，因此随着氧化溶液温度的升高膜层的厚度会逐渐变薄。
氧化溶液温度较低时，形成的氧化膜致密，孔隙率小，不易着色，随着氧化温度的升高，氧化膜逐渐变得疏松，膜层孔隙率逐步变大，膜层的颜色随温度的升高逐渐变深。
因此氧化溶液温度是决定氧化膜致密程度的重要因素，也是决定氧化膜颜色均匀性的重要因素。
硫酸阳极化溶液温度必须严格控制，根据不同的铝合金选用不同的温度范围，对于硬铝、超硬铝及纯铝等来说，最佳的溶液温度范围为15℃～25℃；对于防锈铝合金零件来说，最佳的温度范围为l0℃～l8℃。
在硫酸阳极氧化工艺中，需采用压缩空气搅拌，并配备制冷装置。
在无冷却装置的情况下，可在硫酸溶液中加入1．5％～2％的丙三醇或草酸、乳酸等有机羧酸，可使阳极氧化溶浓温度超过30℃而避免或减少氧化膜的疏松或粉化。
一些氧化工艺和生产实跋证明，在硫酸阳极氧化溶液中加入适量的有机羧酸或丙三醇可有效减少反应热效应的影响，在不降低氧化膜厚度和硬度的条件下提高阳极氧化溶液的温度允许上限。
另外，控制氧化溶液温度恒定的条件下，也要注意有效控制阳极电流密度。
4．严格控制阳极电流密度随着阳极电流密度的升高，氧化膜层的颜色逐渐变深，膜层的厚度先变厚而后又变薄。
其原因是随着阳极电流密度的增加，氧化膜孔隙加大，易于着色；而随着阳极电流密度减小，膜膜层颜色逐渐变深。
在其他条件不的生长速度减小，膜层致密，所以随着电流密度的升高，变的情况下，提高阳极电流密度，氧化膜的生成速度较快，可缩短阳极氧化时间，膜层的化学溶解量减少，得到的膜层较硬，耐磨性好。
但阳极电流密度不能升得太高，否则会因焦耳热的影响，膜孔内热效应加大，局部温升显著，加速了氧化膜的溶解，成膜速度反而下降，也容易造成零件的烧蚀。
也就是说阳极电流密度提高，在一定范围内可加速氧化成膜的生成速度，但到一定值后，成膜速度反而降低。
阳极电流密度的大小直接影响膜层颜色的均匀性，根据不同的铝合金选用不同的阳极电流密度，对各种纯铝、包铝零件，最佳电流密度为1．0A／dm2～1．5A／dm2；对铸铝、锻铝零件，最佳电流密度为1．5A／dm2～2．5A／dm2；对硬铝及超硬铅零件，最佳电流密度为l．3A／dm2～1．5A／dm2；对防锈铝合金零件，最佳电流密度为1．0A／dm2～1．3A ／dm2。
5．确保阳极氧化过程的用水品质硫酸阳极氧化溶液所使用的水质及溶液中的有害杂质含量必须严格控制。
配制硫酸阳极氧化溶液必须采用软化水、去离子水或蒸馏水，坚决不能用含有Ca2+、Mg2+、SiO32-及Cl一的自来水。
一般情况下，水中的Cl-浓度达到25mg／L时就会对铝合金的阳极氧化处理产生有害影响。
Cl-离子(包括其他卤族元素)可破坏氧化膜的生成，甚至根本形成不了氧化膜。
硫酸阳极化清洗用水及封闭用水也应采用去离子水或蒸馏水，要求水中[Cl一]≤15mg／L，总矿物质≤50mg／L。
6．加强工序间的防护一般认为铝合金是不会生锈的，其实不然，铝合金由于含有多种合金元素，如介质中含有Cl-等活性阴离子，加之由于生产批量大，生产周期长，在此期间如不采取有效的防护措施，在局部表面出现腐蚀点并迅速向深处发展。
在碱腐蚀后比较明显，最终导致氧化膜表面出现小麻点或小凹坑。
为避免小孔腐蚀的发生，首先，在工序间，特别是精加工完后，零件表面必须涂防锈油；其次，零件在周转过程中，严禁用裸手拿取，同时要注意防锈和防潮。
7．对于特殊铝合金零件进行二次热处理对于部分因为材料热处理不均匀的特殊零件，根据生产实际，在粗加工完成以后，增加二次热处理(淬火+人工时效)工序，而且在淬火时严格控制淬火转移时间及淬火冷却速度。
这两个因素对淬火材料力学性能和耐蚀性影响相当大。
一般要求超硬铝合金的转移时间不超过15s，否则将因材料温度降低致使Tη等强化相大量自晶内析出而降低淬火后的强度及耐蚀性。
淬火冷却速度的影响与转移时间的影响程度同样巨大，淬火时的冷却速度，必须确保过饱和固溶体被固定下来，它对合金的性能起决定性作用。
为确保淬火后得到应有的力学性能和耐腐蚀性能，必须采取很高的淬火冷却速度。
针对于不同的铝合金，有不同的淬火冷却速度要求，一般要求超硬铝合金淬火冷却速度不得低于170℃／s，否则得不到理想的淬火效果。
8．定期对电解液中的杂质进行清理阳极氧化溶液中主要的杂质是Al3+、Cu2+、Fe2+、Cl-、F-、NO3-等，当C1-、F-、NO3-等阴离子杂质含量高时，阳极氧化膜的孔隙率会大大增加，氧化表面变得粗糙和疏松，这些杂质在氧化溶液中的允许含量为[Cl一]<0．059／L，[F一]<0．019／L等。
氧化溶液中的Al3+主要来自工件在氧化过程中的溶解，当溶液中[A13+]>209／L时，氧化膜表面呈现白点或块状白斑，氧化膜的吸附性能下降，造成染色困难。
当[Cu2+]含量达到0．029／L时，氧化膜会出现暗色条纹和黑色斑点。
要排除Cu2+，可以通直流电，阳极电流密度控制在0．1A／dm2～0．2A／dm2左右，溶液中的金属铜便在阴极上析出。
当Cu2+含量很高时，可先用铅板直接放人电解液中，这时铅板上会很快置换上一层金属铜。
用此法可去除含量较高的铜离子，而后再通电处理，可以彻底去除Cu2+。
如杂质含量超过允许值，可部分或全部更换阳极氧化溶液。
．故障现象与排除措施1．局部出现黑斑或条纹，以及鼓瘤或孔穴现象铝合金制品经阳极氧化处理后，发生局部无氧化膜，呈现肉眼可见的黑斑或条纹，氧化膜有鼓瘤或孔穴现象。
此类故障虽不多见但也有发生。
其原因通常与铝和铝合金的成分、组织及相的均匀性等有关，或与氧化溶液中所溶解的某些金属离子或悬浮杂质等有关。
铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。
纯铝或铝镁合金的氧化膜容易生成高质量的膜层。
而铝硅合金或含铜高强铝合金，生成的氧化膜发暗、发灰，光泽性不好。
如果表面相结构不均匀、组织偏析、杂质偏析或热处理不当所造成的组织不均匀等，则易产生选择性氧化或选择性溶解，造成氧化膜质量较差。
如铝合金材料中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。
另外，如果电解液中有悬浮杂质、尘埃颗粒或铜、铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹，影响阳极氧化膜的抗腐蚀防护性能。
2．氧化膜不完整，局部无膜或烧损同槽处理的阳极氧化零件，有的部位无氧化膜或膜层轻薄或不完整，而在夹具和零件接触处则出现有烧损熔蚀现象。
这类故障在硫酸阳极氧化工艺实践中往往较多发生，严重影响着铝合金零件的阳极氧化质量。
造成这种故障的原因有：①装夹位置不当。
由于装夹位置不当，阳极化时氧气跑不出来滞留在局部表面上，造成闷气而无氧化膜。
装夹时应注意选择适当位置，使零件的凹面向上或向上倾斜，这样就可以避免无氧化膜的故障。
②零件表面有附着物。
阳极化前零件表面如有胶纸等透明黏性物质时，阳极氧化时又没有脱落，在膜层封闭时却脱落了下来，结果在吸附物处就没有氧化膜，操作者在前处理时就应注意除去这类物质。
③氧化溶液成分太稀。
氧化溶液成分太稀，造成氧化零件局部电流太小处就无氧化膜生成，可以分析并鼹高硫酸浓度，消除此故障。
由于铝氧化膜的绝缘性较好，所以铝合金制件在阳极氧化处理前必须牢固跑装挂在通用或专用夹具上，以保证良好的导电性。
导电棒应选用铜或铜合金材料并要保证足够接触面积。
夹具与零件接触处，既要保证电流自由通过，又要尽可能减少夹具和零件间的接触印痕。
接触面积过小，电流密度太大，会产生过热易烧损零件和夹具。
3．氧化膜疏松粉化铝合金硫酸阳极氧化处理后，氧化膜呈疏松粉化甚至手一摸就掉，特别是填宅封闭后，制件表面出现严重粉层，抗腐蚀性差。
在铝合金阳极氧化过程中，氧化膜的形成和溶解是同时进行的，氧化膜的化学溶解会造成氧化膜的疏松，甚至产生疏松粉末状氧化膜。
氧化膜的溶解速度乏氧化溶液的温度影响较大，并随溶液温度的升高而加速。
所以这一类故障多发生在夏季，尤其是没有冷却装置的硫酸阳极化槽，往往处理1槽～2槽零件后，疏松粉化现象就会出现，明显地影响氧化膜的质量。
由于铝合金阳极氧化膜电阻很大，在阳极氧化工艺过程中会产生大量焦耳热，槽电压越高产生热量越大，从而导致电解液温度不断上升。
所以在阳极氧化过程中，必须采用搅拌或冷却装置使电解液温度保持在一定范围。
一般情况下，温度应控制在13℃～26℃，氧化膜质量较佳。
若电解液温度超过30℃，氧化膜会产生疏松粉化，膜层质量低劣，严重时发生烧焦现象。
另外，当电解液温度恒定时，阳极电流密度也必须予以限制，因为阳极电流密度过高，温升剧烈，氧化膜也易疏松呈粉状或砂粒状，对氧化膜质量十分不利。
另外阳极氧化时间长，溶液浓度浓，也会产生疏松的阳极氧化膜。
电流密度过大或电压过高时，产生的焦耳热使铝合金零件发热，导致零件周围的溶液温度升高，从而加快氧化膜的化严格控制工艺规范是防止阳极氧化膜所以，造成氧化膜疏松或产生粉末状氧化膜。
