阳极氧化常见问题分析与对策

阳极氧化层被腐蚀的解决方法
阳极氧化层被腐蚀可能有多种原因，包括设备问题、材料问题、操作过程不当等。

针对这些可能的原因，有以下几个解决方案：
1. 设备问题：应确保阳极氧化设备稳定，以避免在操作过程中产生骤变或波动，从而对氧化膜的形成产生不良影响。

2. 材料问题：选择品质过关的材料进行处理，避免使用含有杂质或氧化物等物质的不合格材料，以防止因材料质量不佳导致的腐蚀。

3. 操作过程：在阳极氧化前，确保金属表面光洁平滑，以防止因表面处理不当导致的腐蚀。

同时，如果阳极氧化后出现规则的腐蚀纹，可以采用小电流电解处理的方法进行改善。

4. 后期处理：在阳极氧化过程中，如果发现电解液温度不断上升，电流密度也随之上升，应尽快采取措施降低电解液温度，以防止阳极氧化时的进一步溶解。

总的来说，防止阳极氧化层被腐蚀需要从设备、材料、操作过程和后期处理等多个方面进行综合控制。

在实际操作中，应根据具体情况采取相应的措施，以确保阳极氧化层的稳定性和耐久性。

一、发生在表面处理前的缺陷1)缺陷名称：条纹定义：由于挤压材的金属成分不均匀，在腐蚀和阳极氧化发生的带状模样。

现象：在腐蚀及阳极氧化处理时，发生的在挤压方向上色调异常的带状模样。

一般在着色工序较显著，但如加深腐蚀则不明显。

原因：①铸棒的低倍和显微组织不均匀。

②铸棒的均匀化处理不充分。

③包含加工和热处理的挤压条件不恰当。

对策：①铸棒的细化结晶及凝固时冷却条件的选择。

②恰当的挤压条件。

2)缺陷名称：大气腐蚀定义：材料在大气中慢慢地发生的腐蚀。

现象：通常，材料被大气污染了的水沾湿，在表面生成三羟铝石，因这部分难以表面处理，与其他部分产生差别，从而残留的痕迹。

原因：在表面处理前的材料附着了雨水、露水等水分的场合发生。

受到气温、湿度、海盐粒子，亚硫酸等气象因子的影响。

对策：①表面处理前不要被水所沾湿。

②轻度的腐蚀加长碱蚀时间即可消除。

3)缺陷名称：雾腐蚀定义：表面处理前材料在酸雾、碱雾中形成的点状腐蚀。

现象：进行氧化和着色后，点状腐蚀更明显。

原因：挤压后，直到表面处理的保管期间附着了雾，从而被腐蚀。

对策：①在没有雾气的场所保管。

②在表面处理工序的附近保管的场合，要考虑风向等。

③在雾气易被污染的场合，要由乙烯树脂软片等来保护。

4)缺陷名称：锯切粉末附着定义：附着在材料上的锯切粉末未流走，而进入表面处理。

现象：材料锯切时附着锯切粉末，被原封不动地表面处理而发生的缺陷。

原因：材料锯切时附着锯切粉末，在前处理工序中未被洗去，而进行表面处理而发生的。

对策：①材料锯切时锯切粉末不要附着在材料上。

②材料上附着了锯切粉末要确实洗净除去。

5)缺陷名称：水斑定义：水分在复合膜(漆膜/皮膜)界面，以及氧化膜的微细孔中浸透的结果，部分因水而成沾湿状态，氧化膜所保持的乳白色消失了，因增加了透明感而发生的点状模样。

现象：透亮的漆制品较明显，着色产品周围较深，成为银色的具有透明感的点状。

即使是光泽消失了的漆制品也发生但不明显。

和水接触时间短的话，材料一干燥即消失。

铝及铝合金硫酸阳极氧化常见故障的原因及排除措施铝及铝合金硫酸阳极氧化常见故障的原因及排除措施1. 引言铝及其合金广泛应用于各个领域，包括建筑、汽车、航空航天以及电子等行业。

为了增强其耐腐蚀性和提高外观，常常会对铝材进行硫酸阳极氧化处理。

然而，这种过程中可能会出现一些常见故障，影响其表面质量和性能。

本文将深入探讨铝及铝合金硫酸阳极氧化常见故障的原因及排除措施，以帮助读者更好地理解和解决这些问题。

2. 铝及铝合金硫酸阳极氧化常见故障2.1 腐蚀腐蚀是铝及铝合金硫酸阳极氧化常见的问题之一。

这可能是由于阳极氧化处理中的规范不当导致的，例如处理时间过长或温度过高。

可能存在原材料质量问题，如含有过多的杂质或不纯的硫酸，导致更易腐蚀的氧化层形成。

排除措施：正确控制氧化处理参数，如时间和温度，以确保处理的一致性。

应定期检查硫酸的质量，并确保其纯度。

如果发现腐蚀问题，可以考虑增加氧化电压和降低氟离子浓度，以增加氧化层的密度和耐蚀性。

2.2 颜色不均匀铝及铝合金硫酸阳极氧化处理过程中出现的颜色不均匀也是一个普遍存在的故障。

这可能由于电解液中存在浓度梯度或流速不均匀导致的。

铝材基体的合金成分也可能会影响颜色的均匀性。

排除措施：确保电解液的浓度均匀，可以通过搅拌电解液或增加搅拌装置来实现。

另外，调整电流密度和处理时间，以平衡铝材表面的氧化反应速率，从而避免颜色不均匀问题的发生。

2.3 孔洞和气泡在铝及铝合金硫酸阳极氧化过程中，孔洞和气泡也经常出现。

这可能是由于工艺参数设置错误，如电流密度或处理时间过高，导致氧化层无法均匀形成。

排除措施：调整工艺参数，以确保电流密度适中，并根据铝材的形状和尺寸合理设定处理时间。

使用合适的搅拌设备可以提高电解液的流动性，从而减少气泡和孔洞的产生。

3. 其他问题与个人观点除了上述常见故障，铝及铝合金硫酸阳极氧化过程中可能还会遇到其他问题。

电解槽污染、表面纹理不佳以及氧化层附着力不强等。

针对这些问题，应该结合具体情况进行分析和解决。

阳极氧化不通批次色差
阳极氧化是一种常见的表面处理方法，可提高金属制品的耐腐蚀性
和装饰性，广泛应用于航空、轨道交通、建筑等领域。

然而，阳极氧
化不同批次之间存在色差问题，给应用带来了困扰。

以下是针对这个
问题的讨论，主要包括以下几个方面：
1. 原因分析
阳极氧化不同批次之间存在色差，可能是多种因素共同作用的结果。

首先，硫酸电解液中含有的镁离子、铜离子、锰离子等杂质，可能对
氧化反应产生干扰，导致颜色变化。

其次，阳极氧化的温度、电压、
时间等工艺参数的控制不当，也会对颜色产生影响。

此外，不同批次
的金属原材料、前处理工艺等差异，也会对颜色产生影响。

2. 解决方案
针对阳极氧化不通批次色差的问题，可考虑从以下几个方面入手：
（1）控制工艺参数。

通过调整氧化液的温度、电压、时间等参数，尽
量使不同批次之间的工艺条件相同，从而减少色差。

（2）优化电解液组成。

优化电解液的配方，降低镁离子等杂质的含量，可减少色差问题。

（3）优化金属原材料和前处理工艺。

确保金属原材料的成分和处理工艺一致，也有利于减少色差。

（4）使用色差仪进行检测和调整。

使用专业的色差仪进行色差检测和调整，可以更加精准地控制颜色一致性。

3. 应用前景
随着现代工业的发展，对表面处理技术的要求越来越高。

阳极氧化作为一种成熟的表面处理方法，其应用前景非常广阔。

通过进一步的研究和实践，相信可以解决阳极氧化不同批次色差的问题，进一步提高其应用效果。

阳极氧化退膜-回复题目：阳极氧化退膜——为什么发生及如何解决引言：阳极氧化是一种常见的金属表面处理方法，可提高金属材料的耐腐蚀性和装饰性。

然而，有时在阳极氧化后的表面上出现了退膜现象，这对于工件的质量和耐用性来说是个问题。

本文将深入探讨阳极氧化退膜的原因，以及解决这一问题的方法。

一、退膜现象的原因：1.1 阳极氧化膜质量问题：阳极氧化膜的质量取决于工艺参数、材料组成和设备状况等因素。

如果在处理过程中某一环节出现问题，如溶液成分不均匀或工件与阳极不良接触等，会导致膜层质量不稳定，从而引起退膜现象。

1.2 金属材料组织不合理：金属材料的组织结构直接影响阳极氧化膜的质量。

如果金属内部含有过多的杂质或组织不均匀，膜层的附着力就会受到影响，从而易于退膜。

1.3 温度和湿度变化：温度和湿度是阳极氧化过程中需要密切控制的因素。

如果环境温度和湿度变化较大，会导致膜层内部产生应力变化，使得膜层容易脱落。

二、解决退膜现象的方法：2.1 优化工艺参数：通过调整阳极氧化过程中的工艺参数，如电压、电流密度、溶液浓度和处理时间等，可以改善膜层的质量。

严格控制每个步骤的操作要求，确保全过程的稳定性和一致性。

2.2 提升金属材料的纯度：通过优化金属材料的生产工艺，减少杂质的含量，并控制金属的组织结构，可以提高阳极氧化膜的附着力和稳定性。

合理选择原材料，并对金属材料进行预处理，以确保其质量达到要求。

2.3 控制处理环境的温湿度：在阳极氧化过程中，严格控制处理环境的温度和湿度变化，避免因环境变化而导致膜层受力变化进而退膜。

可以通过使用恒温恒湿的设备，或者采取湿度和温度自动调节系统进行控制。

2.4 加强膜层之间的亲和力：在阳极氧化处理后，可以通过进行化学处理或热处理等方法，增强膜层与基材之间的结合力。

这些处理方法能够促使膜层与基材之间形成更牢固的化学键，增加膜层的附着力。

2.5 检测和质量控制：建立一套完善的质量检测体系，对阳极氧化处理后的产品进行检测，及时发现退膜等质量问题。

阳极氧化工艺出现问题和解决方案铝不论是天然氧化，电化学氧化，化学氧化，碱性氧化，酸性氧化还是阳极氧化，它的氧化膜的构成成分都是一样的，主要是Al2O3组成。

这层膜的构成，能保护铝基体不被继续氧化腐蚀，不会像铁一般经年后都是铁锈。

我们接着上次介绍的阳极氧化过程中出现的问题。

膜厚不均。

用一根料的膜厚或同一挂料上下的膜厚不同,挂料工件过于密集;阴阳极的面积比不当;槽液上下温差太大。

调整挂料之间、阴阳极之间的距离。

合理布置阴极;加大槽液的循环量。

膜厚不均容易出现染色不均问题，也可以尝试用ht429染色抑制剂均匀染色。

膜硬度下降(软膜)。

阳极氧化膜的硬度或耐磨性下降,硬质阳极氧化更为多见，槽液温度或硫酸浓度高;槽液的循环或搅拌不够。

降低槽温和加强搅拌膜烧损。

阳极氧化膜局部灾难性的程度不同的浸蚀,或伴有金属溶解，阳极氧化时局部过热,尤其多见于高铜铝合金的金属间化合物大块析出位置。

维持良好搅拌;保持槽液温度;控制电流上升速度,最好采用脉冲电源阳极氧化氧化膜龟裂。

氧化膜发现裂纹(氧化,封孔、大气曝露或弯曲加工以后)，沸水封孔发生由于膨胀产生的应力;由于电流密度太大发生硬质氧化;阳极氧化膜的塑性不够。

对症采取措施;冷封孔之后热水浸泡提高氧化膜的塑性。

另外，沸水封孔容易出现封孔灰，建议使用ht410封孔除灰剂做处理和预防。

氧化膜疏松。

膜的致密性差,疏松容易擦坏，阳极氧化温度高;电流密度大;氧化时间长。

检查工艺参数并照章改正人们利用铝氧化膜的这些特性，开始了对铝合金在实用性和视觉上的追求。

像阳极氧化膜的染色已经应用十分普遍，我们使用的手机（如：iPhone）其各种颜色的外壳很多都是铝合金阳极氧化膜染色而成，而且市场上也有很多这方面知名的生产商，日本的奥野系列，中国的华深染料等。

阳极氧化（Anodizing）是一种对铝和其他金属进行表面处理的工艺，通过电化学方法在金属表面形成一层氧化层，增强其耐蚀性、硬度和美观性。

然而，在进行阳极氧化过程中，可能存在一些安全问题，下面是一些常见的安全问题及其应对方法：
1. 化学品安全：阳极氧化过程中使用的化学品如硫酸等，可能具有腐蚀性和刺激性。

操作人员应戴好防护手套、护目镜等个人防护装备，并确保在通风良好的环境下进行操作。

化学品应储存在安全容器中，避免泄漏和误用。

2. 电气安全：阳极氧化过程中涉及到较高的电压和电流，操作人员应接受相关培训，了解正确的电气安全操作方法。

电气设备应符合安全标准，定期检查维护。

避免水或其他液体接触电气设备以防止触电事故发生。

3. 火灾和爆炸风险：阳极氧化过程中可能产生气体和蒸气，其中一些可能具有火灾和爆炸风险。

操作人员应确保操作区域无明火，并配备适当的灭火器材。

避免化学品泄漏或过程中的火花等情况，定期检查和维护设备以防止事故发生。

4. 废物处理：阳极氧化过程中产生的废液和废气需要妥善处
理。

操作人员应按照相关法规和规定进行废物分类、处理和处置。

应遵循环保和环境保护要求，采取合适的方法处理废液和废气，避免对环境和人体健康造成负面影响。

在进行阳极氧化过程之前，操作人员应接受相关的培训，并了解相关安全操作规程。

同时，确保设备正常运行，定期维护和检查设备，以降低事故和安全问题的发生风险。

遵循正确的操作方法和安全措施，可以最大程度地保障生产过程的安全。

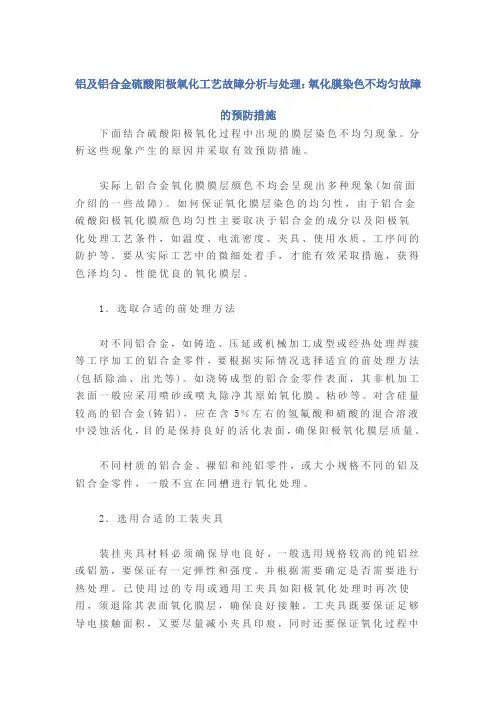

铝及铝合金硫酸阳极氧化工艺故障分析与处理：氧化膜染色不均匀故障的预防措施下面结合硫酸阳极氧化过程中出现的膜层染色不均匀现象。

分析这些现象产生的原因并采取有效预防措施。

实际上铝合金氧化膜膜层颜色不均会呈现出多种现象(如前面介绍的一些故障)。

如何保证氧化膜层染色的均匀性，由于铝合金硫酸阳极氧化膜颜色均匀性主要取决于铝合金的成分以及阳极氧化处理工艺条件，如温度、电流密度、夹具、使用水质、工序间的防护等。

要从实际工艺中的微细处着手，才能有效采取措施，获得色泽均匀、性能优良的氧化膜层。

1．选取合适的前处理方法对不同铝合金，如铸造、压延或机械加工成型或经热处理焊接等工序加工的铝合金零件，要根据实际情况选择适宜的前处理方法(包括除油、出光等)。

如浇铸成型的铝合金零件表面，其非机加工表面一般应采用喷砂或喷丸除净其原始氧化膜、粘砂等。

对含硅量较高的铝合金(铸铝)，应在含5％左右的氢氟酸和硝酸的混合溶液中浸蚀活化，目的是保持良好的活化表面，确保阳极氧化膜层质量。

不同材质的铝合金、裸铝和纯铝零件，或大小规格不同的铝及铝合金零件，一般不宜在同槽进行氧化处理。

2．选用合适的工装夹具装挂夹具材料必须确保导电良好，一般选用规格较高的纯铝丝或铝筋，要保证有一定弹性和强度。

并根据需要确定是否需要进行热处理。

已使用过的专用或通用工夹具如阳极氧化处理时再次使用，须退除其表面氧化膜层，确保良好接触。

工夹具既要保证足够导电接触面积，又要尽量减小夹具印痕，同时还要保证氧化过程中气体的顺利排出，避免某些氧化部位形成气囊，造成氧化膜层太薄或没有氧化膜层。

3．严格控制阳极化过程的溶液温度从阳极氧化的成膜过程知道，随着阳极氧化温度的升高，膜层的颜色逐渐变深，膜层的厚度也逐渐变薄，主要原因是阳极氧化膜有绝缘性，当氧化膜形成后相应加大了电阻。

这些电阻通电后，产生电压降。

这样会使大量的电能转变成热能，使氧化溶液温度的升高，加速了对膜层的溶解。

氧化溶液温度愈高，溶解作用愈强，因此随着氧化溶液温度的升高膜层的厚度会逐渐变薄。

本色阳极氧化处理表面问题
本色阳极氧化处理是一种常见的表面处理方法，用于增强金属材料的耐腐蚀性、耐磨性和美观性。

然而，在进行本色阳极氧化处理时，可能会遇到一些表面问题，以下是一些常见的问题及可能的原因和解决方法：
1. 颜色不均匀：颜色不均匀可能是由于氧化过程中电流分布不均匀或电解液不纯等原因导致的。

解决方法包括检查电解设备的导电性，确保电流均匀分布；使用纯净的电解液，并定期更换。

2. 表面粗糙度不一致：表面粗糙度不一致可能是由于氧化前的表面处理不当或氧化过程中的参数控制不准确引起的。

可以通过优化表面预处理工艺，如酸洗、抛光等，以及精确控制氧化时间、温度和电流密度来改善。

3. 膜层厚度不均匀：膜层厚度不均匀可能是由于金属基材的表面质量问题或氧化过程中的夹具不当造成的。

确保基材表面平整、无缺陷，并合理设计夹具，以保证氧化均匀。

4. 划伤和磨损：表面划伤和磨损可能是在处理过程中或使用过程中受到物理损伤所致。

可以采取防护措施，如使用保护膜、避免碰撞和摩擦，以及定期维护和清洁。

5. 污渍和污垢：污渍和污垢可能来自生产环境或使用过程中的污染。

应保持生产环境清洁，并在处理后及时清洗表面，以防止污渍附着。

6. 气泡和缺陷：气泡和缺陷可能是由于电解液中的气体或基材表面的污染物引起的。

可以通过充分搅拌电解液、排除气体和进行彻底的表面清洗来解决。

要解决本色阳极氧化处理表面问题，需要对整个处理过程进行仔细的分析和控制。

选择合适的工艺参数、保证设备和材料的质量，以及严格的质量控制措施都是关键。

此外，与供应商和专业人士的沟通和合作也有助于解决特定的表面问题，并获得更好的处理效果。

阳极氧化缺陷及处理方式（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classicarticles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!阳极氧化是一种常用的表面处理技术，可以提高金属表面的耐蚀性、耐磨性和美观性。

铝的阳极氧化是以铝或铝合金作阳极，以铅板作阴极在硫酸、草酸、铬酸等水溶液中电解，使其表面生成氧化膜层。

其中硫酸阳极氧化处理应用最为广泛.铝和铝合金硫酸阳极氧化氧化膜层有较高的吸附能力，易进行封孔或着色处理，更加提高其抗蚀性和外观。

阳极氧化膜层厚一般3～15μm，铝合金硫酸阳极氧化工艺操作简单，电解液稳定，成本也不高,是成熟的工艺方法，但在硫酸阳极化过程中往往免不了发生各种故障，影响氧化膜层质量。

认真总结分析故障产生的原因并采取有效预防措施，对提高铝合金硫酸阳极氧化质量有重要的现实意义.1常见故障及分析(1）铝合金制品经硫酸阳极氧化处理后，发生局部无氧化膜,呈现肉眼可见的黑斑或条纹,氧化膜有鼓瘤或孔穴现象。

此类故障虽不多见但也有发生。

上述故障原因,一般与铝和铝合金的成分、组织及相的均匀性等有关，或者与电解液中所溶解的某些金属离子或悬浮杂质等有关.铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。

纯铝或铝镁合金的氧化膜容易生成,膜的质量也较佳.而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。

如果表面产生金属相的不均匀、组织偏析、微杂质偏析或者热处理不当所造成各部分组织不均匀等，则易产生选择性氧化或选择性溶解。

若铝合金中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。

另外，如果电解液中有悬浮杂质、尘埃或铜铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹，影响氧化膜的抗蚀防护性能。

(2)同槽处理的阳极氧化零件,有的无氧化膜或膜层轻薄或不完整,有的在夹具和零件接触处有烧损熔蚀现象.这类故障在流酸阳极氧化工艺实践中往往较多发生，严重影响铝合金阳极氧化质量。

由于铝氧化膜的绝缘性较好,所以铝合金制件在阳极氧化处理前必须牢固地装挂在通用或专用夹具上，以保证良好的导电性。

导电棒应选用铜或铜合金材料并要保证足够接触面积。

夹具与零件接触处，既要保证电流自由通过，又要尽可能减少夹具和零件间的接触印痕.接触面积过小,电流密度太大，会产生过热易烧损零件和夹具。

阳极氧化工艺中常出现的问题
铝表面的阳极氧化工艺，能给铝基体覆盖一层致密的氧化膜，该膜可以增加铝的抗腐蚀性，耐磨性和抗uv等能力，极大的保护了铝材。

但是在阳极氧化的过程中，往往也会出现很多问题。

铝盐沉淀。

阳极氧化膜上有白色沉淀物，硫酸氧化槽液中氯离子高或铝盐饱和而沉淀析出。

需要控制铝离子含量，最好低于20g/L
膜剥离。

阳极氧化膜发生脱膜，阳极氧化过程曾发生突然中止。

检查氧化程序,排除故障
膜发绿。

镍盐封孔(含使用ht200常温封孔剂之类的冷封孔)后阳极氧化膜呈浅绿色,有时候经过大气曝露才显露，微孔中吸收镍太多;封孔槽液镍离子过高或pH值过高。

调整封孔槽液的镍离子和pH值。

现在也有很多厂家使用ht230无镍常温封孔剂进行冷封孔，封孔效果也很好。

膜泛黄。

阳极氧化膜带黄色,致使着色的色调变化，电解液或合金中铁硅等杂质掺入氧化膜中;阳极氧化温度低或电流密度高。

电解液或合金中铁硅等杂质掺入氧化膜中;阳极氧化温度低或电流密度高
膜厚不足。

未得到预计的膜厚，挂料面积计算有误;电接触不良;恒电压阳极氧化。

改为恒电流阳极氧化;核对挂料面积;检查电接触
膜硬度下降(软膜)。

阳极氧化膜的硬度或耐磨性下降,硬质阳极氧化更为多见。

槽液温度或硫酸浓度高;槽液的循环或搅拌不够。

降低槽温和加强搅拌
阳极氧化膜的优劣直接关乎产品质量，不论后续是染色还是直接
封孔或者有其他用途，氧化膜的质量太差都会引起一系列的连锁反应。

所以，阳极氧化处理是不可忽视的一个环节。
