真空管道阀门压力损失(既阀门前后的压力差),也就是阀门对介质的流动有一定的阻力,介质为克服阀门的阻力就要消耗一定的能量。
从节约能源上考虑,设计和制造阀门时,要尽可能降低阀门对流动介质的阻力。
启闭力和启闭力矩启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。
关闭阀门时,需要使启闭件与发座两密封面间形成一定的密封比压,同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力,因而必须施加一定的关闭力和关闭力矩,阀门在启闭过程中,所需要的启闭力和启闭力矩是变化的,其最大值是在关闭的最终瞬时或开启的最初瞬时。
设计和制造阀门时应力求降低其关闭力用真空阀门目录一、真空充气阀类1、DDC-JQ系列电磁真空带充气阀2、DDC-JQ-B系列电磁真空带充气阀3、DYC-Q系列低真空电磁压差充气阀4、GYC-JQ系列高真空电磁压差式充气阀5、GQC系列电磁高真空充气阀6、GDC-Q5型、GDC-5型电磁真空阀二、真空挡板阀类1、GDC-J型系列电磁高真空挡板阀2、GDQ型系列气动高真空挡板阀3、GD-J型系列高真空挡板阀4、GDQ-J(b)型系列电、气动高真空挡板阀(带波纹管密封)5、GDQ-J(b)-A型系列气动高真空挡板阀(带波纹管密封)6、GD-J(b) 型系列手动高真空挡板阀(带波纹管密封)DDC-JQ系列电磁真空带充气阀DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上,泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).主要技术性能适用范围(Pa) 105~1x10-2阀门漏率(Pa.L/S)<6.7x10-4适用温度(℃) -25~+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50法兰标准JB919连接及外形尺寸型号通径(DN)ΦWΦB H h bxb n-d 匹配机械泵型号DDC-JQ16 68 42 176 28 48x48 4-M5 2XZ-0.5/116ADDC-JQ25 82 55 199 35 58x58 4-M6 2XZ-2/4 25ADDC-JQ32 92 64 226 40 68x68 4-M6 2XZ-4 32DDC-JQ40 110 70 245 44 80x80 4-M6 2XZ-8 40DDC-JQ50 125 90 290 56 95x95 4-M8 2X-15 50ADDC-JQ65 135 105 320 65 115x115 4-M8 2X-30A 65DDC-JQ80 165 125 367 75 140x140 4-M8 2X-70A 80DDC-JQ-B系列电磁真空带充气阀DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
几款真空阀简介及运用电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上,泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力,在失去电源或压缩空气时,通径DN80以下的阀门将依靠弹簧力自动关闭阀门,DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。
从而达到真空系统中迅速切断气流之功能。
GDQ-J型为角通型式,GDQ-S型为带预抽口的三通型式。
超高真空插板阀是通过手柄以螺杆传动推动钢球架运动,撑开阀板关闭,又靠弹簧力收拢阀板,打开后再退出的真空阀门。
阀门适用于超高真空系统中接通或截止气流之用。
高真空系统中接通或截止气流之用。
适用的工作介质为洁净的空气和非腐蚀性气体。
低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。
其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上,当机械真空泵因工作需要突然停电、停止运转时,该阀利用大气压力使阀芯自动关闭,截止和真空系统相连的通道,同时向泵内放大气,防止机械泵油返回真空系统,起到了保护真空系统作用,有利于机械泵再启动。
适用的工作介质为空气及非腐蚀性气体。
电磁高真空充气阀是以电磁力为动力,当接通电源时,阀门被关闭,使真空系统与大气隔离;切断电源时,阀门处于开启状态,随之大气由外界引入真空系统。
GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能,阀内带有空气过滤器,可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。
电磁高真空挡板阀是靠电磁力和弹簧复位力,用以打开或关闭的阀门,适用于真空系统中用以打开或隔断气流之用。
当阀关闭时,允许阀板密封面上侧承受大气压,下侧为真空,在此状态下接通电器控制盒电源后,阀板能正常开启。
真空插板阀结构及工作原理一、引言真空插板阀是一种常见的工业阀门,在高真空和低真空系统中广泛应用。
由于其简单、耐用和可靠的特点,被认为是真空系统中一种最好的阀门之一。
本文将详细介绍真空插板阀的结构、工作原理和使用特点,供读者参考。
真空插板阀主要由下列部分组成:阀体、插板、密封圈、传动装置和其他相关附件。
下面,我们逐一介绍这些部分的主要结构。
(一)阀体真空插板阀的阀体是一个容器,它通常由钢板或铸铁制成,并在内部安装了插板。
阀体内部的构造应尽可能简单,以保证有效的气密性。
(二)插板插板是真空插板阀的一个关键部件,它直接影响到该阀的工作性能。
通常情况下,插板是一个长方形的金属板,其尺寸和阀体相匹配。
插板上有一个齿轮等传动装置,可通过旋转来打开或关闭阀门。
在插板的两端,通常安装了密封圈,以确保插板在关闭时与阀体紧密贴合,从而防止气体泄漏。
(三)密封圈密封圈是一种环状零件,通常安装在插板的两端,可以与阀体形成闭合的密封结构。
为了确保紧密贴合,密封圈多是由弹性的橡胶或橡胶复合材料制成。
(四)传动装置真空插板阀的传动装置通常由齿轮组成,可以手动或自动驱动。
在实际使用中,多使用电动或气动驱动装置。
(五)其他相关附件真空插板阀还包括其他一些附件,如控制面板、阻尼装置、传感器等,以确保其正常工作。
真空插板阀的工作原理是通过插板的旋转来打开或关闭阀门。
当插板向阀体打开时,气体可以通过阀门进入系统。
当插板向阀体关闭时,气体被阻断,从而保持系统处于真空状态。
在真空系统中,插板与阀体之间的气密性是非常重要的,如果气泄漏超过了设定的限制,就可能对真空系统的工作造成不利影响。
密封圈的质量和安装是维持真空系统气密性的关键。
四、真空插板阀的使用特点(一)简单、耐用真空插板阀的结构简单,易于安装和维修,具有坚固、耐用、可靠等特点。
它们可以在恶劣的环境下工作,并且耐受高度腐蚀和高温的气体流。
(二)气密性好真空插板阀的密封圈多为松软的橡胶或橡胶复合材料,密封性能好。

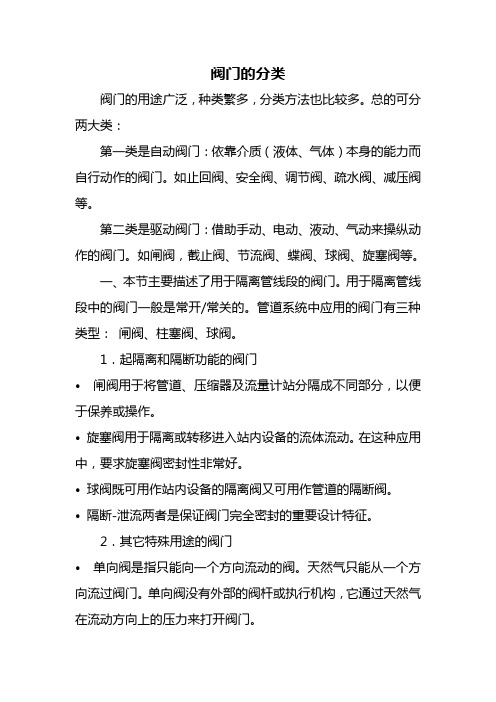

阀门的分类阀门的用途广泛,种类繁多,分类方法也比较多。
总的可分两大类:第一类是自动阀门:依靠介质(液体、气体)本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
第二类是驱动阀门:借助手动、电动、液动、气动来操纵动作的阀门。
如闸阀,截止阀、节流阀、蝶阀、球阀、旋塞阀等。
一、本节主要描述了用于隔离管线段的阀门。
用于隔离管线段中的阀门一般是常开/常关的。
管道系统中应用的阀门有三种类型:闸阀、柱塞阀、球阀。
1.起隔离和隔断功能的阀门•闸阀用于将管道、压缩器及流量计站分隔成不同部分,以便于保养或操作。
•旋塞阀用于隔离或转移进入站内设备的流体流动。
在这种应用中,要求旋塞阀密封性非常好。
•球阀既可用作站内设备的隔离阀又可用作管道的隔断阀。
•隔断-泄流两者是保证阀门完全密封的重要设计特征。
2.其它特殊用途的阀门•单向阀是指只能向一个方向流动的阀。
天然气只能从一个方向流过阀门。
单向阀没有外部的阀杆或执行机构,它通过天然气在流动方向上的压力来打开阀门。
•单向阀的主要作用是阻止回流。
•堵塞阀门装置是安装在需要维护的管道上的临时旁通系统。
它们可以在不关闭管道流动的情况下安置。
二、下面我们将详细介绍每种阀门的物理特征、这些阀门的特殊应用及它们的工作环境。
目标:⑴认识闸阀的关闭件、工作原理和应用。
⑵认识柱塞阀的关闭件、工作原理和应用。
⑶认识球阀的关闭件、工作原理和应用。
1.闸阀的关闭件、工作原理和应用闸阀有两种类型。
平板闸阀指它的关闭件是一块平板,上面有孔或者导管(这类阀有时也称为“直通-导管”闸阀)。
充当闸板的平板随阀杆上下移动。
当闸板完全堵住阀上开口时,阀门被关断。
当闸板上的开口和管线在一条直线上时,阀门完全打开,流体可以无阻碍流经阀门。
楔形闸阀有一个楔形的关闭件。
当楔子上升后,流体可以通过阀门。
当楔形闸阀处于关闭位置时,楔子阻止管线中的流动。
闸阀可以是人工的、本地的或远程控制,这要根据其位置和工作的需要来确定。
真空切换阀更是占据了全国的半壁江山。
相当一批国家高新区成为所在城市新的经济增长点,工业增加值占所在城市工业增加值的比重超过20%,成为拉动地方经济快速增长的重要力量。
李志远指出,在过去的15年中,国家高新区培育和聚集了一大批高新技术企业,2005年底已达到34906家。
国家高新区内,一大批具有自主知识产权的高新技术成果已经转化为现实生产力。
同时,相当一批国家高新区依托优势资源,发展特色高新技术产业,全力打造相关产业链,初步形成了若干特色的产业布局和产业集群。
目前,一批具有国际竞争力的龙头企业已经成长起来,一些企业通过国际企业并购,开始参与国际高端资源配置,一些企业在海外建立研发中心,参与国际标准的制定,走在了中国进军国际市场的前列。
2005年,国家高新区出口创汇1116.5亿美元,占全国外贸出口比重的14.6%。
中国投资占GDP比例全球最高经济发展面临两难5月18日国家统计局发布的统计数据显示,1~4月,城镇固定资产投资18006亿元,比去年同期增长29.6%。
该数字与第一季度的29.8%几乎等同。
这意味着4月份的城镇固定资产投但由于投资和外贸顺差的增速远高于消费,真空阀目录电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-Q系列电磁真空压差式充气阀系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS型电磁高真空挡板阀GDC-5型GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列气动高真空蝶阀GID系列电动高真空蝶阀GID-A系列电动高真空蝶阀GU系列真空(压力)球阀GUQ系列气动真空(压力)球阀GUD系列电动真空(压力)球阀J611F活塞角座阀GW-J-T系列高真空微调阀GM系列高真空隔膜阀ZT-B系列真空流量调节阀CC-A系列超高真空插板阀CCQ-A系列气动超高真空插板阀真空阀详细介绍DDC-JQ系列电磁真空带充气阀DDC-JQ系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
选用真空阀门要考虑的因素(依据)根据工作压力有低真空阀门、高真空阀门和超高真空阀门。
根据结构特点有挡板阀、插板阀、蝶阀、球阀、隔膜阀、角阀、直通阀、三通阀。
根据传动原理有手动、气动、电动、电磁。
一般气动是电磁先导、气缸执行动作的过程,也可用手控制先导阀气缸执行动作的过程。
电动为手、电两用,当停电时可用手动进行操作。
根据材料有不锈钢、碳钢、铝合金为主体材料的阀门。
根据动密封的材料也可分金属密封和非金属密封阀门。
轴封用O形橡胶圈一般真空动密封的漏率为10-4Pa.L/S,在轴运动过程中真空度不高,可用于要求不高的高真空条件下使用;轴封为金属波纹管密封,其漏率为10-7Pa.L/S,适用于超高真空条件下使用。
通用真空阀门的用途电磁真空带充气阀与电磁真空压差阀是专门用于防止机械真空泵返油的真空阀,安装于机械真空泵的进气口,并与泵同步开启和关闭。
一般不能用到其它地方,也就是说不能用于真空系统中作放气之用。
选用电磁真空压差阀的优点是耗电量很小,节省能源;DN≤50的阀体材质为铝合金,重量轻,体积小,阀板关闭速度快。
挡板阀用在真空管道中角通和三通的地方。
驱动方式为手、气、电磁、电动由用户决定。
其中GDC—J型电磁高真空挡板阀为金属波纹管密封,其应用范围较广,也可当充气阀用;安装位置可任意,可反顶一个大气压,并有反馈信号输出。
插板阀用在真空度要求高或管道尺寸要求高的场合。
全通导、阀门漏率为10-7Pa.L/S,双向密封。
驱动方式手、气、电动由用户决定。
气动和电动均带信号反馈装置。
隔膜阀与球阀为直通式,并能用在正压和真空并存的场合。
驱动方式手、气、电动由用户决定。
蝶阀为直通形式,手、气、电三种驱动方式由用户决定。
手动蝶阀开启角度任意可调;智能型的气动和电动蝶阀其开启角度也任意可调。
阀门的使用条件介质为纯净空气或非腐蚀性气体。
介质温度由使用橡胶的极端温度所决定:一般丁腈橡胶-30~+80℃。
氟橡胶 -25~+150℃。
真空减压阀工作原理一、引言真空减压阀是一种用于控制气体流动的装置,其主要作用是在真空系统中保持稳定的压力。
在真空系统中,气体流动受到许多因素的影响,如温度、压力、密度等。
为了保证真空系统正常运行,需要对气体流动进行控制。
真空减压阀就是在这样的背景下应运而生的。
二、真空减压阀概述1. 真空减压阀定义真空减压阀是一种用于控制气体流动的装置,其主要作用是在真空系统中保持稳定的压力。
它通常由阀门、弹簧和调节器组成。
2. 真空减压阀分类根据其结构和工作原理不同,真空减压阀可分为多种类型。
其中比较常见的有:(1)机械式真空减压阀:通过机械结构实现对气体流量的控制;(2)电子式真空减压阀:通过电子元件实现对气体流量的控制;(3)液位式真空减压阀:通过液位高度变化实现对气体流量的控制。
3. 真空减压阀主要组成部分真空减压阀通常由以下几个组成部分构成:(1)阀门:用于控制气体流量;(2)弹簧:用于提供阀门的开启力;(3)调节器:用于调节弹簧力,从而控制气体流量。
三、真空减压阀工作原理1. 真空减压阀基本原理真空减压阀的基本原理是利用弹簧力和气体压力之间的平衡关系来控制气体流动。
当气体流动时,气体会对阀门施加一个力,这个力与弹簧提供的力相抵消,从而实现对气体流量的控制。
2. 真空减压阀工作过程当真空系统中的气体流动时,气体会通过真空减压阀进入系统。
此时,气体会对阀门施加一个力,使其向上移动。
随着阀门的移动,弹簧也会被拉伸。
当气体流量达到一定值时,弹簧将无法再提供足够的开启力,此时阀门就会关闭。
当气体流量减小时,弹簧会重新提供足够的开启力,使阀门重新打开。
3. 真空减压阀的控制方式真空减压阀的控制方式可以分为两种:手动控制和自动控制。
(1)手动控制:手动控制通常是通过旋转调节器来改变弹簧力的大小,从而实现对气体流量的控制。
(2)自动控制:自动控制通常是通过电子元件来实现的。
电子元件可以根据预设参数来自动调整弹簧力,从而实现对气体流量的精确控制。
真空闸阀工作原理
真空闸阀是一种常用的用于控制气体流动的阀门。
它的工作原理基于真空封闭的原理。
当真空闸阀关闭时,阀体内部的阀板会与阀座完全密封,阻止气体流动。
在这种情况下,阀体和阀板之间形成了一个封闭的空间,在阀体上方的真空环境和阀体下方的工作环境之间形成了一定的压差。
当需要打开真空闸阀时,通过控制装置向阀体上方注入一定的气体或液体,增加了阀体上方的压力。
这种增加的压力会克服阀座与阀板之间的密封力,使阀板离开阀座,打开阀门。
此时,工作环境中的气体可以流过阀体,实现气体流动。
当需要关闭真空闸阀时,控制装置会将阀体上方的气体或液体排出,恢复到真空环境中的压力。
在这种情况下,阀座与阀板之间的密封力大于压差,阀板会被压回阀座,实现阀门的关闭。
需要注意的是,真空闸阀的打开和关闭过程是通过控制装置来实现的,可以根据实际需要进行自动或手动控制。
另外,真空闸阀在工作过程中需要保持一定的密封性,以确保其正常工作。

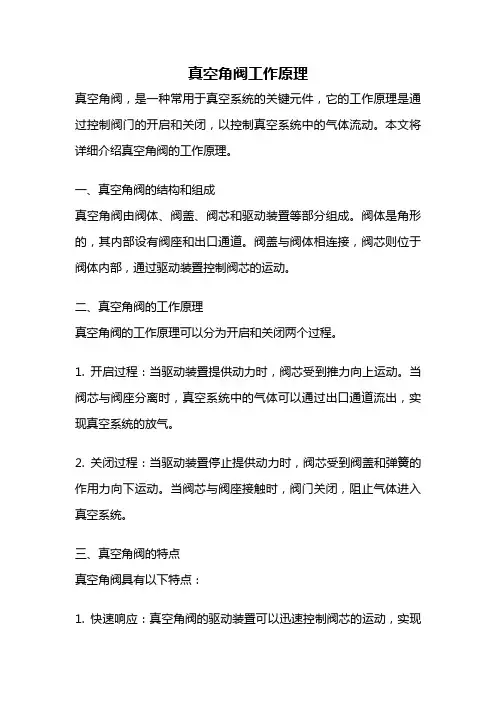

真空角阀工作原理真空角阀,是一种常用于真空系统的关键元件,它的工作原理是通过控制阀门的开启和关闭,以控制真空系统中的气体流动。
本文将详细介绍真空角阀的工作原理。
一、真空角阀的结构和组成真空角阀由阀体、阀盖、阀芯和驱动装置等部分组成。
阀体是角形的,其内部设有阀座和出口通道。
阀盖与阀体相连接,阀芯则位于阀体内部,通过驱动装置控制阀芯的运动。
二、真空角阀的工作原理真空角阀的工作原理可以分为开启和关闭两个过程。
1. 开启过程:当驱动装置提供动力时,阀芯受到推力向上运动。
当阀芯与阀座分离时,真空系统中的气体可以通过出口通道流出,实现真空系统的放气。
2. 关闭过程:当驱动装置停止提供动力时,阀芯受到阀盖和弹簧的作用力向下运动。
当阀芯与阀座接触时,阀门关闭,阻止气体进入真空系统。
三、真空角阀的特点真空角阀具有以下特点:1. 快速响应:真空角阀的驱动装置可以迅速控制阀芯的运动,实现快速开启和关闭,提高系统的响应速度。
2. 高密封性:真空角阀的阀座与阀芯接触时,形成密封,阻止气体流动。
这种密封性能可以保证真空系统的稳定性和可靠性。
3. 大流量:真空角阀的出口通道宽度较大,可以容纳较大的气体流量,满足真空系统的工艺要求。
4. 长寿命:真空角阀采用耐磨损材料制造,具有较长的使用寿命。
阀盖和阀芯的接触部分经过特殊处理,减少磨损,延长使用寿命。
5. 节能环保:真空角阀的驱动装置采用电动或气动方式,相比传统的手动阀门,可以节约能源,并减少环境污染。
四、真空角阀的应用领域真空角阀广泛应用于各种真空系统中,例如半导体制造、光学薄膜沉积、真空冷冻干燥等领域。
它们在这些领域中起到关键的控制作用,用于调节气体流动和维持系统的稳定性。
总结:真空角阀是真空系统中不可或缺的元件,其工作原理是通过控制阀门的开启和关闭来控制气体流动。
它具有快速响应、高密封性、大流量、长寿命、节能环保等特点,并广泛应用于各种真空系统中。
通过对真空角阀的了解,我们可以更好地理解和应用真空技术,提高工作效率和产品质量。
真空阀系列的密封形式是利用阀杆两端锥面,通过阀杆的移动分别密封入口端和放气口端。
这种密封形式要求阀杆的加工精度很高,特别是阀杆两端锥面的同轴度要求在0.01mm以内。
这两锥面用一般数控机床加工必须经过在两次定位分别加工,锥面同轴度要求很难保证,因此进口电磁阀在使用过程中性能很不稳定,使用寿命较短,而国内传统电磁阀只能应用于低压工作范围,图2为阀杆工作原理图。
真空阀门目录三、真空蝶阀类1、GI型系列高真空蝶阀2、GI-A型系列高真空蝶阀3、GI-C型系列高真空蝶阀4、GIQ型系列气动高真空蝶阀5、GIQ-A型系列气动高真空蝶阀6、GIQ-B型系列气动高真空蝶阀7、GIQ-AB型系列气动高真空蝶阀8、GID型系列电动高真空蝶阀9、GID-A型系列电动高真空蝶阀四、真空球阀类1、GU型系列真空(压力)球阀2、GUQ型系列气动真空(压力)球阀3、GUD型系列电动真空(压力)球阀五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GI 型系列高真空蝶阀是用来接通或切断真空管路中的气流。
适用的工作介质为空气和非腐蚀性气体。
主要技术性能适用范围(Pa) 105~1.3x10-5 阀门漏率(Pa.L/S) ≤1.3x10-6介质温度(℃) -25~+80(密封材料为丁腈橡胶) -30~+150(密封材料为氟橡胶)法兰标准 JB919 安装位置任意连接及外形尺寸 型号 通径(DN) ΦD ΦB H ALn-ΦCGI-25 25 70 55 72 2282 4-Φ7GI-32 32 78 64 76 GI-40 40 82 70 80 GI-50 50 110 90 98 954-Φ9 GI-63 63 130 110 122 26132 GI-80 80 145 125 130 304-Φ12GI-100 100 170 145 142 GI-125 125 195 170 155 35170GI-150150220195178-Φ126GI-200 200 275 250 23240 234GI-250 250 330 300 27545 273GI-300 300 380 350 32455 361 8-Φ14GI-400 400 500 465 40960 420 8-Φ18注:GI-63法兰连接GB/T6070标准. GI-A型系列高真空蝶阀GI-A 型系列高真空蝶阀是用来接通或切断真空管路中的气流,阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,起到更好的密封作用。
手动真空阀门的电磁阀从原理上分为三大类(即:直动式、分步直动式和先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀:原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
真空阀门目录三、真空蝶阀类1、GI型系列高真空蝶阀2、GI-A型系列高真空蝶阀3、GI-C型系列高真空蝶阀4、GIQ型系列气动高真空蝶阀5、GIQ-A型系列气动高真空蝶阀6、GIQ-B型系列气动高真空蝶阀7、GIQ-AB型系列气动高真空蝶阀8、GID型系列电动高真空蝶阀9、GID-A型系列电动高真空蝶阀四、真空球阀类1、GU型系列真空(压力)球阀2、GUQ型系列气动真空(压力)球阀3、GUD型系列电动真空(压力)球阀五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GI 型系列高真空蝶阀是用来接通或切断真空管路中的气流。
适用的工作介质为空气和非腐蚀性气体。
主要技术性能适用范围(Pa) 105~1.3x10-5 阀门漏率(Pa.L/S) ≤1.3x10-6介质温度(℃) -25~+80(密封材料为丁腈橡胶) -30~+150(密封材料为氟橡胶)法兰标准 JB919 安装位置任意连接及外形尺寸 型号 通径(DN) ΦD ΦB H ALn-ΦCGI-25 25 70 55 72 2282 4-Φ7GI-32 32 78 64 76 GI-40 40 82 70 80 GI-50 50 110 90 98 954-Φ9 GI-63 63 130 110 122 26132 GI-80 80 145 125 130 304-Φ12GI-100 100 170 145 142 GI-125 125 195 170 155 35170GI-150150220195178-Φ126GI-200 200 275 250 23240 234GI-250 250 330 300 27545 273GI-300 300 380 350 32455 361 8-Φ14GI-400 400 500 465 40960 420 8-Φ18注:GI-63法兰连接GB/T6070标准.GI-A型系列高真空蝶阀GI-A 型系列高真空蝶阀是用来接通或切断真空管路中的气流,阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,起到更好的密封作用。
适用的工作介质为空气和非腐蚀性气体。
主要技术性能适用范围(Pa) 105~1.3x10-5 阀门漏率(Pa.L/S) ≤1.3x10-6介质温度(℃) -25~+80(密封材料为丁腈橡胶) -30~+150(密封材料为氟橡胶)法兰标准 GB/T6070 安装位置任意连接及外形尺寸 型号 通径(DN) ΦD ΦB H A Ln-ΦC GI-50A 50 110 90 82 26171 4-Φ9 GI-63A 63 130 110 93 32GI-80A 80 145 125 100 8-Φ9GI-100A 100 165 145 111 8-Φ12GI-125A 125 200 175 128 35197GI-150A 150 225 200 142 GI-200A200285260174525012-Φ116GI-250A 250 335 310 20550363GI-300A 300 425 395 24955 12-Φ14GI-C型系列高真空蝶阀GI-C型系列高真空蝶阀是用来调节真空系统中的气流量。
调节角度范围0~90°。
适用的工作介质为空气和非腐蚀性气体。
主要技术性能适用范围(Pa) 105~1.3x10-5阀门漏率(Pa.L/S) ≤1.3x10-6介质温度(℃)-25~+80(密封材料为丁腈橡胶) -30~+150(密封材料为氟橡胶)法兰标准JB919安装位置任意连接及外形尺寸型号通径(DN) ΦDΦB H A L L1 n-ΦCGI-32 32 78 64 5122 62 294-Φ7GI-40 40 85 70 55 65 32GI-50 50 110 90 69 71 454-Φ9 GI-63 63 130 110 72 26 87 55GI-80 80 145 125 8030 85 63GI-100 100 170 145 93 110 75 4-Φ12GI-150 150 220 195 12235 155 988-Φ12GI-200 200 275 250 15640 159 117GI-250 250 330 300 25945 167 132GI-300 300 380 350 28455 197 162 8-Φ14注:GI-63C法兰连接为GB/T6070标准。
GIQ型系列气动高真空蝶阀GIQ型系列气动高真空蝶阀适用于高真空系统中用来接通或截止气流之用。
该阀以压缩空气为动力,通过电磁换向阀改变气路方向,执行气缸推动,使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。
适用的工作介质为空气和非腐蚀性气体。
主要技术性能适用范围(Pa) 105~1.3x10-5阀门漏率(Pa.L/S) ≤1.3x10-6介质温度(℃)-25~+80(密封材料为丁腈橡胶) -30~+150(密封材料为氟橡胶)气源压力(MPa)0.4~0.6法兰标准JB919安装位置任意电源电压标准出厂:AC220V/50Hz特殊指定:AC110V;DC24V;DC12V等信号反馈标准出厂:不带反馈信号特殊指定:磁性开关DV/AC5~240V连接及外形尺寸型号通径(DN)ΦDΦB H A L W n-ΦCGIQ-40 40 85 70 114822 160 624-Φ7GIQ-50 50 110 90 1614-Φ9GIQ-63 130 110 171 26 180 8163 GIQ-80 80 145 125 17830GIQ-100 100 170 145 1924-Φ12GIQ-125 125 195 170 209 3520786GIQ-150 150 220 195 220 8-Φ12GIQ-200 200 275 250 252 40236100GIQ-250 250 330 300 283 45 GIQ-300 300 380 350 329 55 280 118 8-Φ14 GIQ-400400500465389603031368-Φ18注:GIQ-63法兰连接为GB/T6070标准GIQ-A型系列气动高真空蝶阀GIQ-A型系列气动高真空蝶阀适用于高真空系统中用来接通或截止气流之用。
该阀以压缩空气为动力,通过电磁换向阀改变气路方向,执行气缸推动,使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。
适用的工作介质为空气和非腐蚀性气体。
主要技术性能适用范围(Pa) 2x105~1.3x10-5阀门漏率(Pa.L/S) ≤1.3x10-6介质温度(℃)-25~+80(密封材料为丁腈橡胶) -30~+150(密封材料为氟橡胶)气源压力(MPa) 0.4~0.6法兰标准GB/T6070安装位置任意电源电压标准出厂:AC220V/50Hz特殊指定:AC110V;DC24V;DC12V等信号反馈标准出厂:不带反馈信号特殊指定:磁性开关DV/AC5~240V连接及外形尺寸型号通径(DN) ΦDΦB H h A L W n-ΦCGIQ-50A 50 110 90 16255 26 160 624-Φ9GIQ-63A 63 130 110 1766 32 180 812GIQ-80A 80 145 125 17874 8-Φ9GIQ-100A 100 165 145 187848-Φ12GIQ-125A 125 200 175 20810235 207 86GIQ-150A 150 225 200 22114GIQ-200A 200 285 260 25614645236 100 12-Φ11GIQ-250A 250 335 310 28217350GIQ-300A 300 425 395 3521655 280 118 12-Φ14GIQ-400A 400 510 480 39225960 304 130 16-Φ14GIQ-500A 500 600 565 4431280 350 175 12-Φ18GIQ-600A 600 710 670 52536610360 212 12-Φ21GIQ-800A 800 920 880 6947313520 268 20-Φ21注:通径DN≥500法兰连接为JB919标准.GIQ-B型系列气动高真空蝶阀GIQ-B型系列气动高真空蝶阀的气动执行器是以压缩空气为动力,通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械运动,以角行程输出扭矩来驱动蝶阀,作启闭运动。
从而达到接通或切断真空管路中气流的目的,是目前一种新型的气动执行器控制的气动蝶阀,分为双作用和单作用(弹簧复位)气缸。
可选配反馈信号装置及电气阀门定位器。
适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105~1.3x10-5阀门漏率(Pa.L/S) ≤1.3x10-6介质温度(℃)-25~+80(密封材料为丁腈橡胶) -30~+150(密封材料为氟橡胶)气源压力(MPa)0.4~0.6法兰标准JB919安装位置任意控制电路标准出厂:AC220V/50Hz开关型特殊指定:AC110V;DC24V;DC12V等信号反馈标准出厂:带无源触点型特殊指定:4~20mA DC调节型气缸可选标准出厂:双作用式特殊指定:单作用式(有弹簧返回)可选常开或常闭连接及外形尺寸型号通径ΦDΦB H A L W n-ΦC(DN)GIQ-50B 50 110 90 205 22164105 4-Φ9GIQ-63B 63 130 110 218 26GIQ-80B 80 145 125 24830190124GIQ-100B 100 170 145 260 4-Φ12GIQ-125B 125 195 175 27335GIQ-150B 150 220 195 332 247 140 8-Φ12GIQ-200B 200 275 250 386 40 302 165 GIQ-250B 250 330 300 466 45 372 198 GIQ-300B 300 380 350 535 55 432 225 8-Φ14 GIQ-400B400465465631605182438-Φ18 注:GIQ-63B 法兰连接为GB/T6070标准GIQ-AB型系列气动高真空蝶阀GIQ-AB型系列气动高真空蝶阀的气动执行器是以压缩空气为动力,通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械运动,以角行程输出扭矩来驱动蝶阀,作启闭运动,从而达到接通或切断真空管路中气流的目的。
