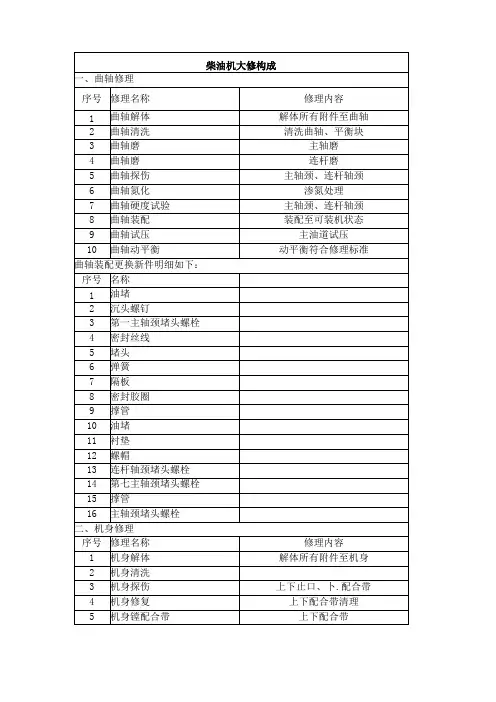

柴油机大修构成分解

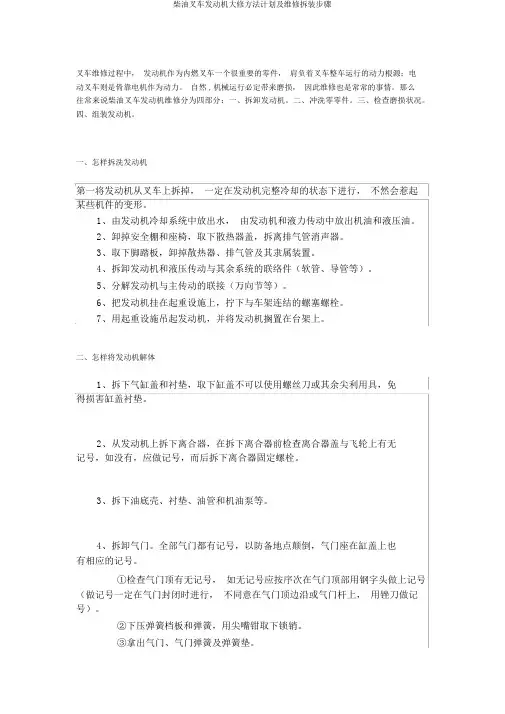

叉车维修过程中，发动机作为内燃叉车一个很重要的零件，肩负着叉车整车运行的动力根源；电动叉车则是倚靠电机作为动力。

自然 , 机械运行必定带来磨损，因此维修也是常常的事情。

那么往常来说柴油叉车发动机维修分为四部分：一、拆卸发动机。

二、冲洗零零件。

三、检查磨损状况。

四、组装发动机。

一、怎样拆洗发动机第一将发动机从叉车上拆掉，一定在发动机完整冷却的状态下进行，不然会惹起某些机件的变形。

1、由发动机冷却系统中放出水，由发动机和液力传动中放出机油和液压油。

2、卸掉安全棚和座椅，取下散热器盖，拆离排气管消声器。

3、取下脚踏板，卸掉散热器、排气管及其隶属装置。

4、拆卸发动机和液压传动与其余系统的联络件（软管、导管等）。

5、分解发动机与主传动的联接（万向节等）。

6、把发动机挂在起重设施上，拧下与车架连结的螺塞螺栓。

7、用起重设施吊起发动机，并将发动机搁置在台架上。

二、怎样将发动机解体1、拆下气缸盖和衬垫，取下缸盖不可以使用螺丝刀或其余尖利用具，免得损害缸盖衬垫。

2、从发动机上拆下离合器，在拆下离合器前检查离合器盖与飞轮上有无记号，如没有，应做记号，而后拆下离合器固定螺栓。

3、拆下油底壳、衬垫、油管和机油泵等。

4、拆卸气门。

全部气门都有记号，以防备地点颠倒，气门座在缸盖上也有相应的记号。

①检查气门顶有无记号，如无记号应按序次在气门顶部用钢字头做上记号（做记号一定在气门封闭时进行，不同意在气门顶边沿或气门杆上，用锉刀做记号）。

②下压弹簧档板和弹簧，用尖嘴钳取下锁销。

③拿出气门、气门弹簧及弹簧垫。

5、拆下活塞连杆组。

各活塞连杆组应分别拆卸，为在安装时正确无误，连杆的大头和盖应标记气缸号，号码次序由发动机水泵前端顺延。

①拆下连杆螺母，取下连杆端盖、衬垫和轴承，并挨次序分开放好。

②将连杆向上推进，使连杆与轴颈分别。

推出活塞连杆组（如缸口磨成了台阶应先刮平）免得破坏活塞环。

②活塞连杆拿出后，应将连杆、盖、衬垫、螺栓和螺母按原样装回，以防错杂。

柴油发电机组大修方案1. 引言柴油发电机组是工业和商业领域常见的备用电源设备之一，其稳定运行对于保障正常生产和运营至关重要。

然而，随着时间的推移和使用的频繁，柴油发电机组可能会出现设备老化、磨损以及故障等问题。

为了确保柴油发电机组的可靠性和稳定性，定期进行大修是必要的。

本文档将介绍柴油发电机组大修的方案。

2. 大修内容大修通常包括以下几个方面的工作：2.1 清洗和更换机油和滤芯清洗和更换机油及滤芯是大修中的关键步骤。

机油在发电机组的正常运行中扮演着润滑、冷却和密封的重要角色。

通过清洗和更换机油及滤芯，可以有效去除积聚的沉淀物和杂质，保证机油的质量，并提高润滑性能和散热效果。

2.2 检查和更换燃油滤清器燃油滤清器能够去除燃油中的杂质和水分，保证燃油的纯净度和可燃性。

在大修中，需要对燃油滤清器进行检查，如果发现有堵塞或损坏的情况，应及时更换，确保燃油供应的顺畅和稳定。

2.3 检查和调整气缸和活塞环柴油发电机组的气缸和活塞环直接影响发动机的压缩比和燃油利用率。

在大修过程中，需要检查气缸和活塞环的磨损程度，如果超过允许范围，则需要进行更换或调整。

这可以提高发动机的效率和动力输出。

2.4 检查和更换曲轴和连杆轴承曲轴和连杆轴承是发动机运转的重要部件，负责传递发动机动力并减少摩擦损失。

在大修中，需要检查曲轴和连杆轴承的磨损情况，如果发现有严重磨损或损坏的迹象，应及时更换以防止进一步损坏。

2.5 清洗和校准喷油嘴喷油嘴是柴油发动机燃油喷射系统中的核心组件，影响着燃油的喷射量和喷雾效果。

在大修过程中，需要对喷油嘴进行清洗和校准，以确保喷油系统的正常工作，提高燃油的燃烧效率和动力输出。

3. 大修计划进行柴油发电机组大修需要一个详细的计划，以便合理安排工作时间和资源。

以下是一个大修计划的示例：时间段工作内容第一周清洗和更换机油及滤芯；检查和更换燃油滤清器第二周检查和调整气缸和活塞环第三周检查和更换曲轴和连杆轴承第四周清洗和校准喷油嘴；整体检查和测试4. 大修注意事项在进行柴油发电机组大修时，需要注意以下几个方面：•安全第一：在大修过程中，要注意操作人员的人身安全和设备的安全，严格遵守操作规程和安全操作规定。

发动机大修的工艺有两种发动机大修是一项复杂而耗时的工程，主要用于修复或替换已经出现严重故障的发动机部件。

常见的发动机大修工艺主要有两种：发动机分解修理和发动机模块更换修理。

发动机分解修理是指对故障发动机进行分解，检查并修理或更换有故障的零部件，然后再进行组装的工艺。

这种工艺是基于发动机结构和工作原理的详细了解，并需要高超的技术水平。

具体步骤如下：1. 发动机的拆卸：首先将发动机从汽车或机械设备上拆卸下来，确保发动机与外界隔离。

2. 发动机分解：将发动机拆解成各个组件和零部件，如气缸套、连杆、曲轴等。

3. 零部件评估：对拆解后的零部件进行全面评估和检测，找出存在磨损、裂纹、变形等问题的零部件。

4. 零部件修复或更换：根据评估结果，对有问题的零部件进行修复或更换。

修复可以包括打磨、喷涂、焊接等方式，更换则需要购买新的零部件。

5. 组件装配：根据发动机的组装图纸和技术要求，对修复好的零部件进行组装。

同时，也要保证组装过程中各个零部件之间的配合精度和清洁度。

6. 性能测试：组装完成后，对发动机进行性能测试，以确保其正常工作。

性能测试可以包括静态试验和动态试验。

7. 调试和调整：在性能测试的基础上，根据发动机的运行情况进行调试和调整，以保证其运行稳定，达到设计要求。

发动机模块更换修理是指对故障发动机进行模块更换的工艺。

发动机模块是一种相对独立的部件，包括缸体、缸盖、曲轴箱等。

当发动机存在故障时，通过更换整个模块，可以提高修理的效率和可靠性。

具体步骤如下：1. 发动机的拆卸：同样需要将发动机从汽车或机械设备上拆卸下来，确保发动机与外界隔离。

2. 故障模块的确定：通过对发动机进行全面评估和故障诊断，确定存在问题的模块。

3. 模块的更换：根据故障模块的更换要求，将原模块拆除，并更换成新的模块。

更换过程中，需要注意安装顺序和紧固力度等。

4. 系统调试和测试：在更换完成后，对发动机进行系统调试和测试，以确保更换后的模块可以正常工作，并与其他系统配合良好。

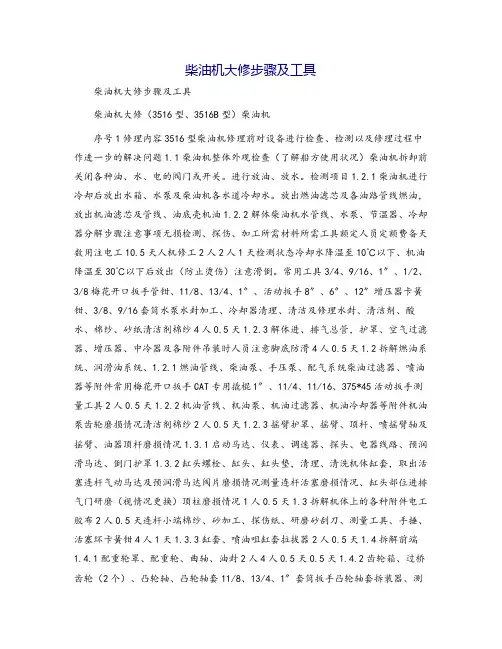

柴油机大修步骤及工具柴油机大修步骤及工具柴油机大修（3516型、3516B型）柴油机序号1修理内容3516型柴油机修理前对设备进行检查、检测以及修理过程中作进一步的解决问题1.1柴油机整体外观检查（了解船方使用状况）柴油机拆卸前关闭各种油、水、电的阀门或开关。

进行放油、放水。

检测项目1.2.1柴油机进行冷却后放出水箱、水泵及柴油机各水道冷却水。

放出燃油滤芯及各油路管线燃油，放出机油滤芯及管线、油底壳机油1.2.2解体柴油机水管线、水泵、节温器、冷却器分解步骤注意事项无损检测、探伤、加工所需材料所需工具额定人员定额费备天数用注电工10.5天人机修工2人2人1天检测状态冷却水降温至10℃以下、机油降温至30℃以下后放出（防止烫伤）注意滑倒。

常用工具3/4、9/16、1″、1/2、3/8梅花开口扳手管钳、11/8、13/4、1″、活动扳手8″、6″、12″增压器卡簧钳、3/8、9/16套筒水泵水封加工、冷却器清理、清洁及修理水封、清洁剂、酸水、棉纱、砂纸清洁剂棉纱4人0.5天1.2.3解体进、排气总管，护罩、空气过滤器、增压器、中冷器及各附件吊装时人员注意脚底防滑4人0.5天1.2拆解燃油系统、润滑油系统、1.2.1燃油管线、柴油泵、手压泵、配气系统柴油过滤器、喷油器等附件常用梅花开口扳手CAT专用撬棍1″、11/4、11/16、375*45活动扳手测量工具2人0.5天1.2.2机油管线、机油泵、机油过滤器、机油冷却器等附件机油泵齿轮磨损情况清洁剂棉纱2人0.5天1.2.3摇臂护罩、摇臂、顶杆、喷摇臂轴及摇臂、油器顶杆磨损情况1.3.1启动马达、仪表、调速器、探头、电器线路、预润滑马达、倒门护罩1.3.2缸头螺栓、缸头、缸头垫，清理、清洗机体缸套，取出活塞连杆气动马达及预润滑马达阀片磨损情况测量连杆活塞磨损情况、缸头部位进排气门研磨（视情况更换）顶柱磨损情况1人0.5天1.3拆解机体上的各种附件电工胶布2人0.5天连杆小端棉纱、砂加工、探伤纸、研磨砂刮刀、测量工具、手捶、活塞环卡簧钳4人1天1.3.3缸套、喷油咀缸套拉拔器2人0.5天1.4拆解前端1.4.1配重轮罩、配重轮、曲轴、油封2人4人0.5天0.5天1.4.2齿轮箱、过桥齿轮（2个）、凸轮轴、凸轮轴套11/8、13/4、1″套筒扳手凸轮轴套拆装器、测量工具1.5拆解后端1.6拆解机体1.5.1液压停车装置、发电机、发电机连接轴、1.5.2飞轮、齿轮箱、过桥齿轮（配气齿轮2个）、中间齿轮1.6.1机体螺栓（翻车）1.6.2曲轴箱、曲轴、螺栓、曲轴瓦盖、曲轴瓦1.6.3曲轴吊出、清洁曲轴箱、机油粗滤器曲轴瓦磨损状况测量曲轴轴颈尺寸吊装时人员滑倒探伤进行无损探伤铜棒棉纱棉纱、砂纸、清洁剂常用工具齿轮拉拔器倒链、吊具倒链、吊具吊装工具、测量工具4人2人2人4人4人0.5天0.5天0.5天1天2天2清洁以上部件、更换、修理不合格或损坏部件，确认完全清洁后进行组装2.1组装机体4人2天2.1.1回装机油粗滤器、曲轴吊装工具倒链2吨2个扭力扳手（350-1000NM）重型4人1天2.1.2回装曲轴螺栓、曲轴瓦、曲轴瓦盖2.1.3（正车）安装机体螺栓2人0.5天2人0.5天2.2回装后端2.2.1回装中间齿轮、过桥齿轮（配气齿轮2个）、曲轴油封、齿轮箱、飞轮2.2.2回装发电机连接轴、发电机、液压停车装置、对中扭力扳手350NM轻型曲轴油封安装器扭力扳手（350-1500NM）重型凸轮轴套拆装器曲轴油封安装器缸套安装器活塞环卡簧钳、手钳、活塞引套、胶皮锤、气门弹簧安装器扭力扳手350NM轻型常用扳手2人0.5天吊装发电机时吊具检查紫铜垫0.10、0.20、0.5mm4人1天2.3回装前端2.4回装机体各附件2.3.1回装凸轮轴套、凸轮轴2根、凸轮轴过桥齿轮（2个）、齿轮箱2.3.2回装曲轴油封、飞轮、飞轮罩2.4.1回装缸套、喷油咀2.4.2回装活塞连杆、缸头垫、缸头、缸头螺栓组装人员防滑、压手连杆探伤、加工小端轴套4人2人2人4人0.5天0.5天0.5天1天2.5回装配气系统、润滑系统、燃油系统2.4.3回装倒门护罩、预润滑马达、启动马达、仪表、调速器2.5.1回装喷油器、顶杆、摇臂、摇臂罩2.5.2回装机油冷却器、过滤器、油泵及管线2人2人2人0.5天0.5天0.5天2.6柴油机整体检查及注水、注油连接控制系统各电源线及探头2.5.3回装燃油过滤器、油泵及管线2.5.4回装中冷器、增压器、进排气总管、护罩2.5.5回装冷却水泵、冷却器、水箱及管线2.6.1将各控制系统探头及控制线回转完毕后经过仔细检查确认无遗漏安装项目对柴油机进行加水2.6.2压水10小时以上打开倒门盖检查油底壳确认无漏水现象后加注机油2.7.1对所有安装附件再次检查、确保无“3漏”现象检查各线头、油水各通路是否通畅。
