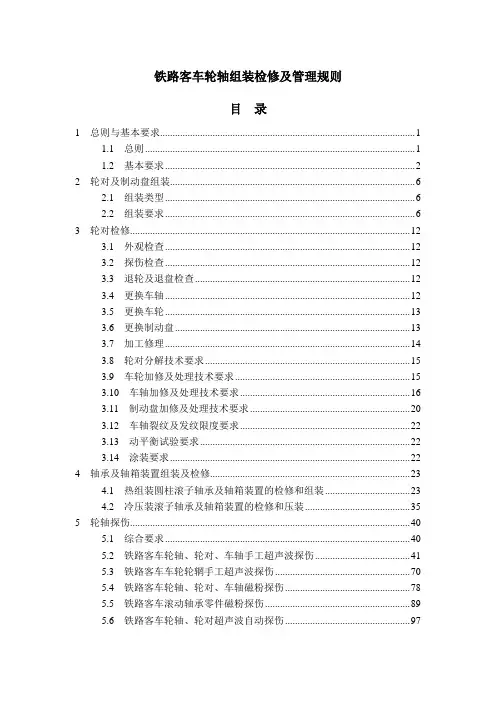

铁路客车轮轴组装检修及管理规则目录1 总则与基本要求 (1)1.1 总则 (1)1.2 基本要求 (2)2 轮对及制动盘组装 (6)2.1 组装类型 (6)2.2 组装要求 (6)3 轮对检修 (12)3.1 外观检查 (12)3.2 探伤检查 (12)3.3 退轮及退盘检查 (12)3.4 更换车轴 (12)3.5 更换车轮 (13)3.6 更换制动盘 (13)3.7 加工修理 (14)3.8 轮对分解技术要求 (15)3.9 车轮加修及处理技术要求 (15)3.10 车轴加修及处理技术要求 (16)3.11 制动盘加修及处理技术要求 (20)3.12 车轴裂纹及发纹限度要求 (22)3.13 动平衡试验要求 (22)3.14 涂装要求 (22)4 轴承及轴箱装置组装及检修 (23)4.1 热组装圆柱滚子轴承及轴箱装置的检修和组装 (23)4.2 冷压装滚子轴承及轴箱装置的检修和压装 (35)5 轮轴探伤 (40)5.1 综合要求 (40)5.2 铁路客车轮轴、轮对、车轴手工超声波探伤 (41)5.3 铁路客车车轮轮辋手工超声波探伤 (70)5.4 铁路客车轮轴、轮对、车轴磁粉探伤 (78)5.5 铁路客车滚动轴承零件磁粉探伤 (89)5.6 铁路客车轮轴、轮对超声波自动探伤 (97)5.7 铁路客车车轮轮辋超声波自动探伤 (107)6 轮轴标记 (118)6.1 车轮标记 (118)6.2 车轴标记 (123)6.3 轴承标记 (125)6.4 轴箱前盖标记 (129)6.5 制动盘组装标记 (130)6.6 标志板标记 (131)7 轮轴信息化管理 (133)7.1 综合要求 (133)7.2 输入、输出原始记录 (134)8 备用轮轴管理 (138)8.1 适用范围 (138)8.2 基本要求 (138)8.3 备用轮轴、轮对的管理 (138)8.4 备用轴承管理 (142)附件1 术语解释 (144)附件2 轮轴及零部件名称、型式、基本尺寸及材质信息 (147)附件3 轮对组装压装力曲线及说明 (165)附件4 铁道车辆车轮、轴承外观缺陷术语及程度分类 (174)附件5 轴承组装前的清洁度及工作间环境质量要求 (185)附件6 NJ(P)3226X1型轴承用工程塑料保持架技术说明 (190)附件7 铁路客车轮轴、轮对、车轴手工超声波探伤附录 (192)附件8 铁路客车车轮轮辋手工超声波探伤附录 (223)附件9 铁路客车轮轴、轮对、车轴磁粉探伤附录 (226)附件10 铁路客车滚动轴承零件磁粉探伤灵敏度试块 (237)附件11 铁路客车轮轴、轮对超声波自动探伤用对比试样轮轴(轮对) (240)附件12 轮轴探伤、检修及组装记录单 (245)附件13 铁路客车及轮轴零部件造修单位简称及代号 (311)附件14 轮对、轴承和轴箱装置检修限度表 (315)附件15 新轴承抽检项目表 (325)附件16 轴承注油脂量及润滑脂质量检测项目 (326)IITG/CL206-20131 总则与基本要求1.1 总则铁路客车轮对、轴承和轴箱装置是铁路客车的重要部件,其技术状态直接关系到客车的运行品质和安全。
25B型、25G型客车厂修规程—轮对及滚动轴承装置5 轮对及滚动轴承装置5.1 轮对5.1.1外观检查5.1.1.1轮对各部位须进行外观检查,并测量各部尺寸。
5.1.1.2清除各部位的油漆及锈垢,车轴外露表面须露出金属基本面。
5.1.2探伤5.1.2.1车轴下列部位须施行表面复合磁化磁悬液探伤:a)轮对解体后的车轴各部位;b)轮对解体后的车轴经旋削或磨削加工,其加1.部位表面;c)车轴外露部位;d)轮对不解体时,轮对的轴颈、防尘板座及轴身如经车削或磨削加工后,须进行2次复探,轴颈及防尘板座的2次复探可采用单向(轴向)磁化磁悬液探伤。
5.1.2.2车轴须按下列规定施行超声波探伤检查:a)新制车轴组装前,须对车轴施行全轴超声波穿透探伤检查。
b)轮对距第一次组装时间达到4年时,须对车轴施行全轴超声波探伤检查,并对车轴的轮座镶入部、盘座镶入部施行超声波探伤检查。
c)车辆颠覆或重车脱轨时,均须对全车轮对施行全轴超声波穿透探伤检查,并对车轴的轮座镶入部、盘座镶入部施行超声波探伤检查。
5.1.3轮对有下列情况之一时须退轮检修:5.1.3.1轴端无组装钢印或无组装单位钢印时(进口轮对除外);5.1.3.2经超声波探伤检查确认:a)轮座、制动盘座上有裂纹或车轴上的裂纹延伸进轮座、制动盘座时;b)轮毂与轮座、制动盘毂与制动盘座接触不良,其轴向长度有1处或2处之和超过80mm,时(原轮、制动盘与原轴不得重装);c)车轴透声不良或检查难以判断时;5.1.3.3轮座与轮毂内侧面有透油或透锈时;5.1.3.4轮对内侧距及其3处之差超过规定限度时;5.1.3.5轮位差超过规定限度时;5.1.3.6出现其他须退轮检修的故障时。
5.1.4凡有下列情况之一时须更换车轮:5.1.4.1轮辋厚度小于规定限度时;5.1.4.2踏面及轮缘裂纹、缺损、剥离经旋修无法消除时;5.1.4.3辐板、轮毂、轮辋裂纹无法消除或在原铲槽处及其两端再发生裂纹时;5.1.4.4轮毂长度小于170mm时。
第四章转向架车辆走行部设在车底架下部,其作用是:1.承受并传递车辆总量(自重和载重)2.缓和振动,保证安全运行。
转向架的组成: 1.轮对 2.轴箱装 3.构架或侧架 4.摇枕 5.弹簧减振装置6.支承车体装置和定位装置7.基础制动装置 第一节 轮对 1.定义:两个车轮和一根车轴按规定的压力和尺寸牢固的压在一起叫做轮对。
2.作用:承担车辆全部重量和各种力的作用;引导车辆沿钢轨运行。
3.要求:(1)足够的强度;(2)重量小,具有一定弹性;(3)阻力小,耐磨性好;(4)能适应车辆直线运行,同时又能顺利通过曲线,具备必要的抵抗脱轨的安全性,具有严格的尺寸要求。
一、车轴:为实心轴,中碳优质钢锻造而成,具有各段不同直径的圆柱体。
动车组采用空心轴。
根据轴承类型不同,分为滑动轴承车轴和滚动轴承车轴。
目前,我国铁道车辆的走行部均采用转向架结构。
结合视频讲解。
(1353±3)mm降低(20%-40%)车轴重量从200公斤至400公斤不等。
重点部位:1.轴颈:车轴上与轴承相作用的部分;2.轮座:车轮压装处,也是车轴上直径最大的部分;3.防尘板座:客、货车车轴上轴颈与轮座之间的过渡处,其上装有滑动轴箱的防尘板或滚动轴箱的后挡板; 4.轴身:两车轮之间的部分,有些客、货车车轴的轴身自轮座向中央逐渐缩小,也有一些轴身通长为圆柱形,采用盘形制动的制动盘组装在轴身上。
二、车轮(一)作用:传递载荷并在钢轨上滚动。
(二)组成:全部使用钢质整体车轮。
踏面:车轮上与钢轨相接触的部分。
轮缘:踏面内侧凸起的部分,轮缘位于钢轨的内侧,可防止轮对滚动脱轨,并起导向作用。
轮辋:具有完整踏面的径向厚度部分。
轮毂:车轮紧固车轴的部分。
辐板:轮毂与轮辋的板状连接部分。
(三)车轮踏面外形图车轮有关尺寸:1.轮辐宽度:135mm-140mm;2.轮缘高度:25mm ;3.轮缘厚度:32mm;4.货车车轮直径:840mm;5.客车车轮直径:915mm 。
轮对对轴箱装置的工作原理
对对轴箱装置是一种用于铁路机车和车辆的传动装置,用于将动力从传动系统传输到车轮上。
它使用一对相互连接的轴箱来支撑车轮,并且通过这一装置,机车和车辆可以在铁路上行驶。
对对轴箱装置的工作原理主要可以分为轴箱和箱架、齿轮传动和耦合器三个方面。
首先,对对轴箱装置中的轴箱和箱架提供了车轮的支撑。
轴箱固定在箱架上,而箱架则通过弹簧和橡胶减振器连接到车体上。
这种结构可以减少车轮和车体之间的震动和冲击,并提供更平稳的行驶体验。
同时,轴箱和箱架还能够承受车轮传递给车体的力量,保证了整个传动系统的稳定性。
其次,对对轴箱装置中还包括齿轮传动系统。
齿轮传动系统通过一对轴箱之间的连杆和齿轮来实现传动。
其中,连杆是连接两个轴箱的关键零件,它通过齿轮和轴箱的同步运动来传递动力。
齿轮传动系统通常由一个主传动齿轮和几个从动齿轮组成,它们通过直接或间接的方式与车轮相连。
这种传动方式可以将动力有效地从发动机传递到车轮,实现机车和车辆的行驶。
最后,对对轴箱装置还包括耦合器。
耦合器主要用于连接传动系统和车轮,以便将动力传递给车轮。
耦合器通常由弹簧和摩擦片组成,它们可以帮助传动系统和车轮之间的相互连接,并提供所需的摩擦力来传递动力。
耦合器还能够吸收传动过程中的冲击和振动,保护传动系统和车轮。
综上所述,对对轴箱装置是一种用于铁路机车和车辆的传动装置,它通过轴箱和箱架、齿轮传动和耦合器等部件的协同工作,将动力从传动系统传输到车轮上。
这一装置能够提供稳定的轴箱支撑、有效的动力传递和保护机车和车辆的功能,从而实现铁路运输的顺利进行。
第四章
转向架
车辆走行部设在车底架下部,其作用是:
1.承受并传递车辆总量(自重和载重)
2.缓和振动,保证安全运行。
转向架的组成: 1.轮对 2.轴箱装 3.构架或侧架 4.摇枕 5.弹簧减振装置
6.支承车体装置和定位装置
7.基础制动装置 第一节 轮对 1.定义:两个车轮和一根车轴按规定的压力和尺寸牢固的压在一起叫做轮对。
2.作用:承担车辆全部重量和各种力的作用;引导车辆沿钢轨运行。
3.要求:(1)足够的强度;(2)重量小,具有一定弹性;
(3)阻力小,耐磨性好;(4)能适应车辆直线运行,同时又能顺利通过曲线,具备必要的抵抗脱轨的安全性,具有严格的尺寸要求。
一、车轴:为实心轴,中碳优质钢锻造而成,具有各段不同直径的圆柱体。
动车组采用空心轴。
根据轴承类型不同,分为滑动轴承车轴和滚动轴承车轴。
目前,我国铁道车辆的走行部均采用
转向架结构。
结合视频讲
解。
(1353±3)mm
降低(20%-40%)
车轴重量从200公斤至400公斤不等。
重点部位:
1.轴颈:车轴上与轴承相作用的部分;
2.轮座:车轮压装处,也是车轴上直径最大的部分;
3.防尘板座:客、货车车轴上轴颈与轮座之间的过渡处,其上装有滑动
轴箱的防尘板或滚动轴箱的后挡板; 4.轴身:两车轮之间的部分,有些客、货车车轴的轴身自轮座向中央逐渐缩小,也有一些轴身通长为圆柱形,采用盘形制动的制动盘组装在轴身上。
二、车轮
(一)作用:传递载荷并在钢轨上滚动。
(二)组成:全部使用钢质整体车轮。
踏面:车轮上与钢轨相接触的部分。
轮缘:踏面内侧凸起的部分,轮缘位于钢轨的内侧,可防止轮对滚动脱轨,并起导向作用。
轮辋:具有完整踏面的径向厚度部分。
轮毂:车轮紧固车轴的部分。
辐板:轮毂与轮辋的板状连接部分。
(三)车轮踏面外形图
车轮有关尺寸:1.轮辐宽度:135mm-140mm;
2.轮缘高度:25mm ;
3.轮缘厚度:32mm;
4.货车车轮直径:840mm;
5.客车车轮直径:915mm 。
结合图片
(四)踏面设斜度的理由:
1.使车辆顺利通过曲线,并减少车轮在钢轨上的滑动。
2.在直线上运行时,使车辆的复原性好。
第二节轴箱装置
一、轴箱装置是转向架的重要组成部分之一,其作用是:
1.连接轮对与侧架(或构架),保持轴颈与轴承的正常位置;
2.将车体重量传给轮对;
3.润滑高速转动的轴颈,减少摩擦,降低运行阻力,防止热轴;
4.防止砂尘、雨水等异物进入轴承及轴颈等部分,保证车辆安全运行。
二、按轴承形式不同,有滑动和滚动两种类型。
三、滚动轴承轴箱装置
1.特点:
(1)降低了车辆起动阻力和运行阻力,在牵引力相同条件下,可以提高牵引列车的重量和运行速度;
(2)改善了车辆走行部的工作条件,减少了燃轴等惯性事故;
(3)减轻了日常养护工作,延长了检修周期,缩短了检修时间,加速车辆的周转,节省油脂,降低运营成本低。
2.滚动轴承的组成:
外圈、内圈、滚子和保持架。
3.类型
按滚子形状:圆柱、圆锥和球面滚子轴承
按滚子排列方式:单列、双列
客车主要使用单列圆柱滚动轴承;
货车主要使用双列圆锥滚动轴承和单圆柱滚动轴承。
四、有轴箱体滚动轴承轴箱装置
内有两个单列圆柱滚动轴承,内圈紧固在轴颈上,轴箱体上设有前盖、后盖。
五、无轴箱体滚动轴承轴箱装置
由双列圆锥滚子轴承、前盖、后档及承载鞍等组成。
承载鞍:无轴箱体滚动轴承与转向架的连接部分。
全称轴箱油润装置。
起动阻力降低85%,70公里/小时时,运行阻力降低8%。
