轴箱装置

货车转向架的结构组成包括以下部分：
1. 轮对及轴箱装置：轮对是转向架的基础，它包含车轮和车轴，负责承载车辆重量，并确保车辆沿轨道运行。

轴箱装置是轮对与转向架其他部分的连接部分，起到传递载荷和牵引力的作用。

2. 构架：也称为侧架或框架，是转向架的骨架，起到连接和支撑转向架其他部件的作用。

构架通常由钢板焊接而成，形状根据具体车型而有所不同。

3. 弹簧悬挂装置：包括中央弹簧悬挂装置和旁承悬挂装置等。

中央弹簧悬挂装置由摇枕、枕簧、弹簧托板、减振器等组成，用于承受和缓冲车辆的垂直载荷，同时确保车辆运行平稳。

旁承悬挂装置则用于传递纵向力，保证车辆的稳定性。

4. 基础制动装置：包括制动盘、制动缸、制动杠杆等，用于对转向架进行制动，使车辆减速或停车。

5. 心盘：位于构架的中心位置，用于连接两个转向架，确保车辆的稳定性。

此外，货车转向架还可能包括抗侧滚装置、轮缘润滑装置等辅助部件，以提高车辆的运行效率和安全性。

这些部件的具体配置根据车型和用途而有所不同。

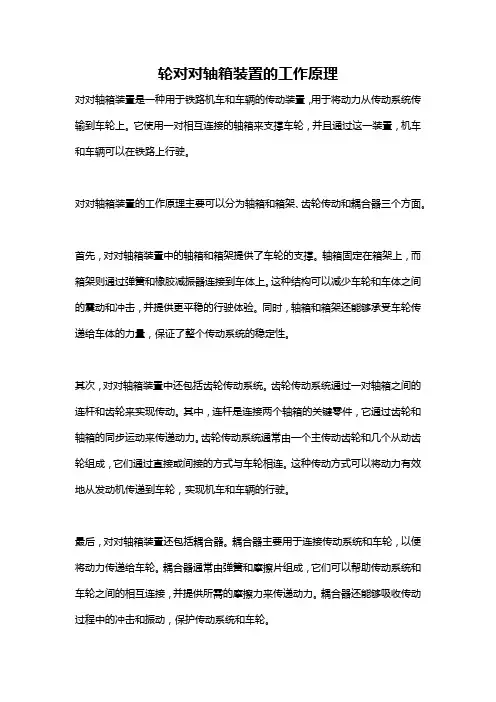

轮对对轴箱装置的工作原理
对对轴箱装置是一种用于铁路机车和车辆的传动装置，用于将动力从传动系统传输到车轮上。

它使用一对相互连接的轴箱来支撑车轮，并且通过这一装置，机车和车辆可以在铁路上行驶。

对对轴箱装置的工作原理主要可以分为轴箱和箱架、齿轮传动和耦合器三个方面。

首先，对对轴箱装置中的轴箱和箱架提供了车轮的支撑。

轴箱固定在箱架上，而箱架则通过弹簧和橡胶减振器连接到车体上。

这种结构可以减少车轮和车体之间的震动和冲击，并提供更平稳的行驶体验。

同时，轴箱和箱架还能够承受车轮传递给车体的力量，保证了整个传动系统的稳定性。

其次，对对轴箱装置中还包括齿轮传动系统。

齿轮传动系统通过一对轴箱之间的连杆和齿轮来实现传动。

其中，连杆是连接两个轴箱的关键零件，它通过齿轮和轴箱的同步运动来传递动力。

齿轮传动系统通常由一个主传动齿轮和几个从动齿轮组成，它们通过直接或间接的方式与车轮相连。

这种传动方式可以将动力有效地从发动机传递到车轮，实现机车和车辆的行驶。

最后，对对轴箱装置还包括耦合器。

耦合器主要用于连接传动系统和车轮，以便将动力传递给车轮。

耦合器通常由弹簧和摩擦片组成，它们可以帮助传动系统和车轮之间的相互连接，并提供所需的摩擦力来传递动力。

耦合器还能够吸收传动过程中的冲击和振动，保护传动系统和车轮。

综上所述，对对轴箱装置是一种用于铁路机车和车辆的传动装置，它通过轴箱和箱架、齿轮传动和耦合器等部件的协同工作，将动力从传动系统传输到车轮上。

这一装置能够提供稳定的轴箱支撑、有效的动力传递和保护机车和车辆的功能，从而实现铁路运输的顺利进行。

曲轴箱通风装置的作用一、前言曲轴箱通风装置是指通过一系列的管道、阀门和过滤器等组成的系统，将曲轴箱内部的污染物排出，使发动机内部保持清洁和良好的工作环境。

本文将详细介绍曲轴箱通风装置的作用。

二、曲轴箱通风装置的组成曲轴箱通风装置由进气管、进气阀门、油尘分离器、油雾分离器、排气管和排气阀门等组成。

其中，进气管和进气阀门负责将外部新鲜空气引入到曲轴箱内部；油尘分离器和油雾分离器则负责过滤掉进入曲轴箱内部的颗粒物和润滑油雾；排气管和排气阀门则负责将污染物排出发动机。

三、曲轴箱通风装置的作用1. 排放有害物质当发动机工作时，会产生大量废气和有害物质。

如果这些废气和有害物质不能及时排出，会对发动机产生严重影响。

首先，废气会占据曲轴箱内部的空间，导致曲轴箱内部的氧气含量降低，影响燃烧效率；其次，有害物质会在曲轴箱内部沉积，形成污垢和积碳，影响发动机的正常工作。

因此，曲轴箱通风装置的主要作用就是及时排放这些废气和有害物质。

2. 保持发动机清洁曲轴箱通风装置不仅能排放废气和有害物质，还能过滤掉进入曲轴箱内部的颗粒物和润滑油雾。

这些颗粒物和润滑油雾如果不及时过滤掉，会在曲轴箱内部沉积下来，形成污垢和积碳。

这些污垢和积碳会对发动机产生严重影响，如阻塞进气管、使活塞环卡死等。

因此，通过曲轴箱通风装置过滤掉这些颗粒物和润滑油雾是保持发动机清洁的重要手段之一。

3. 提高燃烧效率当发动机工作时，需要大量新鲜空气参与燃烧。

如果曲轴箱内部的氧气含量降低，会导致燃烧效率下降，从而影响发动机的性能。

曲轴箱通风装置通过排放废气和有害物质，及时补充新鲜空气，保证曲轴箱内部的氧气含量充足，提高发动机的燃烧效率。

4. 降低噪音和振动当发动机工作时，会产生大量噪音和振动。

如果这些噪音和振动不能得到有效控制，会对车辆驾驶员和乘客造成不良影响。

曲轴箱通风装置通过排放废气和有害物质，可以有效减少发动机内部压力差异，从而减少噪音和振动。

四、曲轴箱通风装置的维护为了保证曲轴箱通风装置的正常工作，需要定期进行维护保养。

第三章滚动轴承及轴箱装置轴箱油润装置是铁路车辆的重要组成部分，它不仅将轮对和侧架或构架连结在一起，把车辆的垂直、水平载荷传给轮对，而且不断地保持轴承的正常润滑，减少摩擦、降低运行阻力、限制轮对过大的横向移动、防止雨水、灰尘等异物侵入，使车辆不间断地运行。

如果轴箱油润装置发生故障，轻微的回延误行车，严重的会使轴颈因激烈磨损而折断，造成严重事故。

因此，车辆检修人员应加强对轴箱油润装置的维护和检修，切实防止燃轴事故的发生，确保行车安全，保证车辆安全可靠运行。

第一节概况一.滚动轴承的一般知识（一）滚动轴承的工作原理运动物体与支撑物之间的接触点是在不断地变化的摩擦叫滚动摩擦。

滚动轴承的摩擦就属于这种摩擦。

滚动轴承一般由外圈、内圈、滚动体（滚子）、保持架组成。

滚动轴承是借助于在内、外圈之间的滚动体滚动实现传力和滚动的。

内圈紧配合于轴颈上，外圈于轴箱之间允许有少许的转动，当车轮转动时内圈随轴颈转动，同时带动保持架与滚动体转动，滚动体一方面沿内外圈滚道作公转，另一方面绕自身轴心作自转，它们之间的接触点是在不断变化的，零件之间没有滑动摩擦，因此其摩擦阻力小，这是滚动摩擦主要特点。

滚动轴承有径向游隙和轴向游隙，以保证滚动体能自由转动。

保持架用以维持各滚动体之间的位置，防止歪斜和相互碰撞，保证滚动体能沿滚道均匀分布。

（二）滚动轴承的特点1.减小列车起动和运行阻力，增大列车牵引质量2.延长检修周期，减少材料消耗3.滚动轴承承载均匀，燃轴事故少，安全可靠4.提高运行速度，适应现代化运输二.货车密封式双列圆锥滚子轴承密封式双列圆锥滚子轴承的机构如图所示，该轴承由内外圈、保持架、中隔圈和密封装置组成。

保持架是用钢板冲压而成，将滚子与内圈组合在一起。

轴承由两列滚子、内圈组件共用一个整体外圈，可以同时承受以径向负荷为主的径向、轴向联合负荷。

轴承外圈两端装有密封装置，因而可以不用轴箱，在轴承外圈上面安装承载鞍，即可与转向架导框联结。

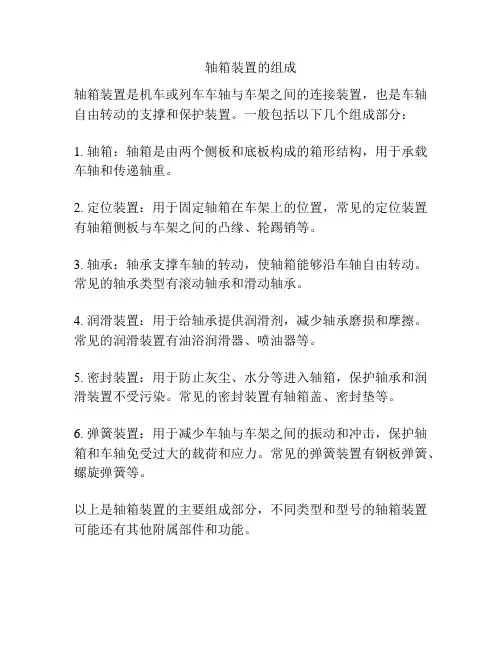

轴箱装置的组成
轴箱装置是机车或列车车轴与车架之间的连接装置，也是车轴自由转动的支撑和保护装置。

一般包括以下几个组成部分：
1. 轴箱：轴箱是由两个侧板和底板构成的箱形结构，用于承载车轴和传递轴重。

2. 定位装置：用于固定轴箱在车架上的位置，常见的定位装置有轴箱侧板与车架之间的凸缘、轮踢销等。

3. 轴承：轴承支撑车轴的转动，使轴箱能够沿车轴自由转动。

常见的轴承类型有滚动轴承和滑动轴承。

4. 润滑装置：用于给轴承提供润滑剂，减少轴承磨损和摩擦。

常见的润滑装置有油浴润滑器、喷油器等。

5. 密封装置：用于防止灰尘、水分等进入轴箱，保护轴承和润滑装置不受污染。

常见的密封装置有轴箱盖、密封垫等。

6. 弹簧装置：用于减少车轴与车架之间的振动和冲击，保护轴箱和车轴免受过大的载荷和应力。

常见的弹簧装置有钢板弹簧、螺旋弹簧等。

以上是轴箱装置的主要组成部分，不同类型和型号的轴箱装置可能还有其他附属部件和功能。

轴承轴箱装置轴承轴箱装置是实现轮对与构架相互连接、相互运动的关键部件，起着承上启下的作用，是连接轮对与构架的活动关节，可传递牵引力、横向力和垂向力，实现轮对与构架间的垂向运动和横向运动。

①轴承轴箱装置的组成。

轴承与轴箱的组合体称为轴承轴箱装置，城轨车辆的轴箱装置由轴箱和轮对轴承组成，轴箱由轴箱体、防尘挡板、轴箱盖、轴端压板、防尘挡圈、密封等部件组成。

②轴承轴箱的分类。

我国轨道交通车辆转向架的轴承主要有滑动轴承和滚动轴承，滑动轴承已被淘汰，目前采用滚动轴承。

滚动轴承的轴箱根据安装设备的不同而命名。

③轴承轴箱装置的作用。

轴承轴箱装置将轮对和构架联系在一起，使轮对沿钢轨的滚动转化为车体沿轨道的直线运动，并把车辆的重量以及各种载荷传递给轮对。

（1）城轨车辆滚动轴承的形式滚动轴承按滚动体形状分类主要有圆柱滚子轴承、圆锥滚子轴承、球面滚动轴承等形式，一般城轨车辆都采用圆柱滚子轴承或圆锥滚子轴承。

滚动轴承根据轴承结构的特点，又可分为整体式轴承和分体式轴承。

进口轴箱轴承的主要品牌为SKF和FAG，我国大连瓦房店、北京南口等轴承厂生产的轴承也在我国铁路上广泛使用。

①圆柱滚子轴承。

圆柱滚子轴承的滚子是圆柱形的，一般属于双列分体式轴承，采用聚合物保持架，并用迷宫环对润滑脂进行非接触式密封。

轴承滚子既能承受径向力，又能承受轴向力。

②圆锥滚子轴承。

圆锥滚子轴承目前运用比较广泛。

TBU采用圆锥滚子，一般为整体式轴承，也采用聚合物保持架，其主要轴向载荷由滚道承受（20% ~ 30%的载荷由挡边承受）。

（2）滚动轴承轴箱的密封形式我国城轨车辆上采用的滚动轴承装置按密封形式的不同可分为橡胶油封式轴箱装置和金属迷宫式轴箱装置。

（4）轴箱的定位方式①转臂式定位。

②“八”字形橡胶堆轴箱定位。

③层叠圆锥橡胶轴箱定位。

轴箱装置名词解释
轴箱装置是一种用于机械车辆的轴系维护和修理的设备,主要用于更换或修理轴和轴承等部件。

轴箱装置通常由以下几个部分组成:
1. 轴箱:轴箱是轴箱装置的重要组成部分,用于存储和润滑轴和轴承等部件。

轴箱通常由密封盖、轴瓦、轴颈、轴承、油封等部件组成。

2. 拆卸工具:轴箱装置的拆卸工具通常包括扳手、钳子等工具,用于拆卸轴和轴承等部件。

3. 轴:轴是机械车辆的主轴,用于驱动车辆行驶。

轴通常由轴承、轴颈、轴瓦等部件组成。

4. 轴承:轴承是轴箱装置中的重要组成部分,用于支撑轴和旋转轴。

轴承通常由轴承座、轴承体和轴承油封等部件组成。

5. 油封:油封是用于密封轴承油封的部件,用于防止轴和轴承的润滑剂泄漏。

6. 安装工具:安装工具通常包括扳手、吸盘等工具,用于安装轴和轴承等部件。

轴箱装置的作用是维护和修理机械车辆的轴和轴承等部件,以确保车辆正常运行。

使用轴箱装置可以方便快捷地进行轴和轴承的更换或修理,提高维修效率,减少维修成本。

轴箱装置的拆卸和安装需要具备一定的技能和知识,如果使用不当可能会对机械车辆造成损坏。

因此,在使用轴箱装置时,应该按照说明书或专业技术人员的指导进行操作。

轮对轴箱装置的作用轮对轴箱装置是铁路车辆中的一个重要部件，主要用于支撑和连接轮对和车体。

它承担着重要的功能和责任，对于铁路运输的安全和稳定起着至关重要的作用。

本文将围绕着轮对轴箱装置的作用展开详细阐述，让读者对其有更深入的了解。

首先，轮对轴箱装置起到支撑轮对的作用。

铁路车辆在运行过程中，车轮承受着巨大的压力和重载。

而轮对轴箱装置通过承担这些重量，使得车轮能够均匀地受力，并将受力传递到车体。

同时，它还能够通过调整轮对的位置和高度，确保车轮与轨道之间的合适接触面积，提高车轮与轨道的摩擦力，从而增加铁路车辆的牵引力和制动力。

可以说，轮对轴箱装置是铁路运输中的重要支撑系统，对于车辆的运行稳定性和安全性起到了关键作用。

其次，轮对轴箱装置具有减震和缓冲的作用。

在铁路运输中，车辆在高速行驶过程中会遇到各种不平顺和震动。

这些震动会对乘客的舒适性和车辆的稳定性产生不利影响。

然而，轮对轴箱装置通过采用特殊的减震材料和结构设计，可以有效地减少车辆的震动和振动，提供更加平稳和舒适的乘坐体验。

同时，它还能够通过缓冲作用，减轻车辆行驶过程中轮对和车体之间的冲击力，保护车辆和轨道的完整性，延长车辆的使用寿命。

此外，轮对轴箱装置还具有密封和润滑的作用。

在铁路运输中，车轮和轨道之间的接触会产生大量的热量和摩擦力，容易导致轴承的磨损和故障。

因此，轮对轴箱装置通过设置密封装置，可以防止灰尘、水分和其他杂质的进入，保持轮对轴承的干净和稳定。

同时，它还可以通过喷油装置和润滑系统，为轮对轴承提供充分的润滑，降低摩擦系数，减少轮对轴承的磨损，提高车辆的运行效率和使用寿命。

最后，轮对轴箱装置还具备监测和检修的功能。

在铁路运输中，车辆的安全和维修是至关重要的。

轮对轴箱装置通过安装传感器和监测设备，可以实时监测轮对的工作状态和性能指标，如温度、振动、轴承磨损等。

一旦出现异常情况，系统将及时报警，以便进行维修和检修。

此外，轮对轴箱装置还具有便捷的拆卸和维修性能，可以减少车辆的停工时间和维修成本，提高车辆的可用性和运营效益。

轴箱装置是一种用于汽车、工程机械等机械设备的关键部件，主要作用是支撑和保护传动轴，减少传动轴的振动和冲击，同时还能够提高传动效率和延长传动轴的使用寿命。

具体来说，轴箱装置的作用包括以下几个方面：
1.支撑传动轴：轴箱装置可以通过轴承、轴承座等部件支撑传动轴，保证传动轴的稳定性和安全性。

2.减少振动和冲击：传动轴在运转过程中会产生振动和冲击，这些振动和冲击会对传动轴和机械设备造成损害。

轴箱装置可以通过减震、缓冲等措施减少传动轴的振动和冲击，从而保护传动轴和机械设备。

3.提高传动效率：轴箱装置可以减少传动轴的摩擦和阻力，从而提高传动效率，降低能耗和机械损耗。

4.延长传动轴使用寿命：轴箱装置可以减少传动轴的振动和冲击，从而减少传动轴的磨损和损坏，延长传动轴的使用寿命。

综上所述，轴箱装置是一种重要的机械部件，其作用主要是支撑和保护传动轴，减少振动和冲击，提高传动效率和延长传动轴的使用寿命。
