最新NXOpenUG二次开发架构

UG二次开发之Open和NXOpenUG的二次开发有两套系统，一套叫Open，一套叫NXOpen。

Open主要是造型方面的功能，NXOpen比较全面。

Open原来支持的是C/C++，.net的NXOpen.UF命名空间支持。

NXOpen 支持C++和.net等。

Open系统，支持C的原来叫UFun，或者API，用的人最多。

后来出现了Open C++。

但是Open C++支持编辑等属性行为，不能创建。

所以，一般是通过API创建特征，比如实体，通过C++的类查询和修改。

NXOpen系统，是完全面向对象的，所以可以创建和修改特征。

当然，NXOpen几乎支持UG所有的功能。

所以，目前开来，如果使用C/C++方式，可以使用Open C和C++结合的方式，利用C来创建特征，使用C++来管理。

如果使用.net可以直接使用NXOpen。

对于不熟悉NXOpen的人可以按照Open C的知识上手NXOpen.UF。

下面将通过各个例子说明上述系统的使用，因为.net平台是通用的，我只举了C#的例子，VB等也是一样的的。

而java我不懂，见谅了。

一、Open C1、遍历的例子#include <uf_object_types.h>#include <uf_part.h>#include <uf_obj.h>#include <uf_modl.h>#include <string>#include <sstream>using std::string;using std::stringstream;//下面是程序片段UgSession session( true );try{/* TODO: Add your application code here */uf_list_p_t lpObj;UF_MODL_create_list(&lpObj);tag_t prt = UF_PART_ask_display_part();tag_t Next_tag=NULL_TAG;do{UF_OBJ_cycle_objs_in_part(prt,UF_solid_type,&Next_tag);if(Next_tag==NULL_TAG) break;int t,subtype;UF_OBJ_ask_type_and_subtype(Next_tag,&t,&subtype);if(subtype==UF_solid_body_subtype)UF_MODL_put_list_item(lpObj,Next_tag);} while(1);logical is_open;UF_UI_is_listing_window_open(&is_open);if(!is_open) UF_UI_open_listing_window();int sum;UF_MODL_ask_list_count(lpObj,&sum);for (int i=0;i<sum;i++){tag_t t;UF_MODL_ask_list_item(lpObj,i,&t);stringstream s;s<<(int)t;string str;str = s.str();UF_UI_write_listing_window(str.c_str());UF_UI_write_listing_window("\n");}// UF_UI_exit_listing_window();UF_MODL_delete_list(&lpObj);}/* Handle errors */catch ( const UgException &exception ){processException( exception );}2，创建block的例子#include <uf.h>#include <uf_ui.h>#include <uf_exit.h>#include <uf_modl.h>//下面是程序片段/* Initialize the API environment */if( UF_CALL(UF_initialize()) ){/* Failed to initialize */return;}/* TODO: Add your application code here */double corner[3] ={0,0,0};char* edge[3] = {"10","5","20"};tag_t tag;UF_MODL_create_block(UF_NULLSIGN,NULL_TAG,corner,edge,&tag);/* Terminate the API environment */UF_CALL(UF_terminate());二、Open C++1、遍历的例子#include <ug_typed.hxx>#include <ug_part.hxx>#include <ug_body.hxx>#include <ug_string.hxx>using std::string;//下面是程序片段UgSession session( true );try{/* TODO: Add your application code here */UgPart *pWorkPart = UgSession::getWorkPart();UgTypedObject *pObj;ostrstream buffer;for ( pObj = pWorkPart->iterateFirst ( );pObj;pObj = pWorkPart->iterateNext ( pObj ) ){std::string name = pObj->getName ( );UgBody *pBody = dynamic_cast<UgBody*>(pObj);if (pBody){buffer<<(int)pBody->getTag()<<"\n";}}UgInfoWindow::open();UgInfoWindow::write(string(buffer.str()));delete buffer.str();}/* Handle errors */catch ( const UgException &exception ){processException( exception );}2、通过模板搜索的例子#include <ug_body.hxx>#include <ug_iterator.hxx>#include <ug_string.hxx>//下面是程序片段UgSession session( true );try{/* TODO: Add your application code here */ostrstream buffer;// Construct an iterator for NX face objectsUgIterator < UgBody > pObj;//workpart 可以通过其他方式指定//UgIterator < UgFace *> curFace;//// Loop through all faces//while ( !curFace.isFinished ( ) )//{// // Get the name of the current face// std::string faceName = (*(*curFace))->getName ( );// curFace.findNext ( );//}// Loop through all faceswhile ( !pObj.isFinished ( ) ){// Get the name of the current facestd::string faceName = (*pObj)->getName ( );buffer<<(int)(*pObj)->getTag()<<endl;pObj.findNext ( );}UgInfoWindow::open();UgInfoWindow::write( std::string( buffer.str() ));delete buffer.str();}/* Handle errors */catch ( const UgException &exception ){processException( exception );}三、NXOpen C++1、创建block的例子#include <NXOpen/Session.hxx>#include <NXOpen/Part.hxx>#include <NXOpen/Features_BlockFeatureBuilder.hxx>#include <NXOpen/Features_Block.hxx>#include <NXOpen/PartCollection.hxx>#include <NXOpen/Features_FeatureCollection.hxx>#include <NXOpen/UI.hxx>#include <NXOpen/NXMessageBox.hxx>using namespace NXOpen;//下面是程序片段NXOpen::Session *theSession = NXOpen::Session::GetSession();try{/* TODO: Add your application code here */Part* thePart = theSession->Parts()->Work();NXOpen::Features::Feature* block = NULL;NXOpen::Features::BlockFeatureBuilder* theBuilder = thePart->Features()->CreateBlockFeatureBuilder(block);NXOpen::Point3d basePoint(100, 100, 100);theBuilder->SetOriginAndLengths(basePoint, "100", "200", "300");// NXOpen.Body theBody = null;//theBuilder.SetBooleanOperationAndTarget(NXOpen.Features.Feature.BooleanType.Create, theBody);theBuilder->Commit();//theBuilder->CommitFeature();NXOpen::UI::GetUI()->NXMessageBox()->Show("",NXMessageBox::DialogType::DialogTypeInformation, "OK!");// UI->GetUI()->NXMessageBox.Show("", rmation, "OK!");}/* Handle errors */catch ( const UgException &exception ){processException( exception );}2、遍历特征的例子#include <NXOpen/Session.hxx>#include <NXOpen/Part.hxx>#include <NXOpen/Features_BlockFeatureBuilder.hxx>#include <NXOpen/Features_Block.hxx>#include <NXOpen/PartCollection.hxx>#include <NXOpen/Features_FeatureCollection.hxx>#include <NXOpen/UI.hxx>#include <NXOpen/NXMessageBox.hxx>#include <NXOpen/ListingWindow.hxx>using namespace NXOpen;//下面是程序片段NXOpen::Session *theSession = NXOpen::Session::GetSession();try{/* TODO: Add your application code here */Part* thePart = theSession->Parts()->Work();theSession->ListingWindow()->Open();NXOpen::Features::FeatureCollection::iterator i;for (i=thePart->Features()->begin();i!=thePart->Features()->end();i++){theSession->ListingWindow()->WriteLine((*i)->Name()+"--"+(*i)->GetJournalIdentifier());}NXOpen::UI::GetUI()->NXMessageBox()->Show("",NXMessageBox::DialogType::DialogTypeInformation, "OK!");// UI->GetUI()->NXMessageBox.Show("", rmation, "OK!");}/* Handle errors */catch ( const UgException &exception ){processException( exception );}四、NXOpen C#1、创建blcok的例子using NXOpen;using NXOpen.Utilities;using NXOpen.UF;using NXOpenUI;//下面是程序片段Session theSession = Session.GetSession();try{Part thePart = theSession.Parts.Work;NXOpen.Features.Feature block = null;NXOpen.Features.BlockFeatureBuilder theBuilder = thePart.Features.CreateBlockFeatureBuilder(block);NXOpen.Point3d basePoint = new Point3d(100f, 100f, 100f);theBuilder.SetOriginAndLengths(basePoint, "100", "200", "300");mit();//mitFeature();UI.GetUI().NXMessageBox.Show("", rmation, "OK!");}catch(NXException ex){UI.GetUI().NXMessageBox.Show("error!", NXMessageBox.DialogType.Error, ex.Message);}2、遍历特征的例子using NXOpen;using NXOpen.Utilities;using NXOpen.UF;using NXOpenUI;//下面是程序片段Session theSession = Session.GetSession();theSession.ListingWindow.Open();try{Part thePart = theSession.Parts.Work;foreach (NXOpen.Features.Feature c in thePart.Features){//NXOpen.Features.Block t = c as NXOpen.Features.Block;//if(t!=null)//{// theSession.ListingWindow.WriteLine(t.ToString());//}theSession.ListingWindow.WriteLine(+"--"+c.ToString());}UI.GetUI().NXMessageBox.Show("", rmation, "OK!");}catch (NXException ex){UI.GetUI().NXMessageBox.Show("error!", NXMessageBox.DialogType.Error, ex.Message);}五、NXOpen.UF1、仿照Open C中的例1子实现using NXOpen;using NXOpen.Utilities;using NXOpen.UF;using NXOpenUI;NXOpen.UF.UFSession theUFSession = NXOpen.UF.UFSession.GetUFSession();try{double[] corner ={ 0, 0, 0 };string[] edge = { "10", "5", "20" };Tag tag;theUFSession.Modl.CreateBlock1(FeatureSigns.Nullsign, corner, edge, out tag);}catch (NXException ex){UI.GetUI().NXMessageBox.Show("error!", NXMessageBox.DialogType.Error, ex.Message);}2、仿照Open C中的例子2实现using NXOpen;using NXOpen.Utilities;using NXOpen.UF;using NXOpenUI;NXOpen.UF.UFSession theUFSession = NXOpen.UF.UFSession.GetUFSession();try{Tag[] list=null;Tag thePart = theUFSession.Part.AskDisplayPart();theUFSession.Modl.CreateList(out list);Tag Next_tag=Tag.Null;do{theUFSession.Obj.CycleObjsInPart(thePart,70/* UF_solid_type*/,ref Next_tag);if (Next_tag == Tag.Null) break;int t, subType;theUFSession.Obj.AskTypeAndSubtype(Next_tag,out t, out subType);if (subType == 0/*UF_solid_body_subtype*/)theUFSession.Modl.PutListItem(list, Next_tag);} while (true);bool isOpen;theUFSession.Ui.IsListingWindowOpen(out isOpen);if (!isOpen) theUFSession.Ui.OpenListingWindow();int sum;theUFSession.Modl.AskListCount(list,out sum);for (int i = 0; i < sum;i++ ){Tag t;theUFSession.Modl.AskListItem(list, i, out t);theUFSession.Ui.WriteListingWindow(t.ToString());}/*Treat all the arguments with the"Output to be freed " annotation as an output parameter.* The system takes care of freeing memory.*/}catch (NXException ex){UI.GetUI().NXMessageBox.Show("error!", NXMessageBox.DialogType.Error, ex.Message);。

第2章二次开发应用框架2.1二次开发工程项目的创建二次开发工程的创建常用有3种：UG/Open AppWizard、Win32应用程序向导和MFC应用程序向导。

UG应用开发程序采用了动态链接库（DLL，Dynamic Link Library）技术，使用上述任何一种应用向导开发程序，最终生成的结果都是DLL 文件，提供UG进程加载。

UG内部应用程序开发规定以动态链接库方式对其进行功能扩展和应用开发。

动态链接库被映射到其他应用程序空间中执行，与链接它的应用程序可以看成是一体的。

在Visual 中将应用程序编译链接生成动态链接库文件（后缀名为.dll），UG启动时会自动加载动态链接库文件供用户调用，从而实现了应用开发程序与UG平台的无缝集成。

1、利用UG/Open AppWizard向导1.4节已经详细介绍了使用UG/Open APPwizard 创建一个简单的First Project程序。

该向导是UG软件本身提供的应用向导，随着UG版本和开发环境的升级而升级。

该向导操作简便，运行稳定，可以快速构建开发体系，但通常不支持MFC类库，因此常常应用于辅助工具的开发。

2、利用Win32应用程序向导（DLL）应用开发程序框架还可以采用Win32 DLL向导创建。

Win32 DLL向导创建Windows常规DLL，它只能导出C样式函数，不能导出C++类、成员函数和重载函数，同UG/Open AppWizard向导创建工程项目一样不支持 MFC。

利用Win32应用程序向导创建工程项目，包括两个步骤：新建项目和设置项目属性。

步骤一：新建项目打开Visual ，选择新建项目菜单项，将显示如图2-5所示的新建项目对话框。

在项目类型框中选择Visual C++项目下的Win32选项，在模板框中选择Win32 项目选项，在名称框中输入项目名称，在位置框中设置合适的路径，单击确定按钮接受输入。

图2-5 新建项目对话框这时将显示如图2-6所示的Win32应用程序向导－UFSolution对话框，选择应用程序设置属性页，在其中选择Dll，直接单击完成按钮建立新项目。

ug二次开发介绍————————————————————————————————作者：————————————————————————————————日期：UG二次开发功能简介Unigraphics（UG）是美国UGS公司的集CAD/CAM/CAE于一体的软件集成系统，功能覆盖整个产品的开发过程：从概念设计、功能工程、功能分析到制造，在航空航天、汽车、机械、模具和家用电器等工业领域的应用非常广泛。

UG软件提供了功能强大的二次开发（应用开发）模块，利用该模块可对UG系统进行用户化裁减和开发。

UG/Open是一系列UG开发工具的总称，主要由UG/Open API、UG/Open GRIP、UG/Open MenuScript和UG/Open UIStyler四部分组成。

UG/Open API (又称User Function )，是一个允许程序访问并改变UG对象模型的程序集。

UG/Open API 封装了近2000个UG操作的函数，它可以对UG的图形终端、文件管理系统和数据库进行操作，几乎所有能在UG界面上的操作都可以用UG/Open API 函数实现。

UG/Open API程序按其连接方式分为两种，内部模式(Internal环境) 和外部模式(External 环境)。

采用内部模式开发的程序只能在UG 的界面环境（Session）下运行，其优点是可以连接的更快且程序更小并能与用户交互；采用外部模式开发的程序能在操作系统中独立执行，其缺点是无法实时显示图形与用户交互，值得注意的是部分函数只能在内部模式下执行。

UG/Open API 程序使用的是C 或C + + 编程语言。

基于Windows操作系统的UG二次开发可以在VC + + 6.0或环境下进行，VC提供的各类库函数和丰富的编程资源进一步提升了UG/Open API的功能，同时也为集成企业原有的C/C++语言程序提供了方便。

UG/Open GRIP ( Graphics Interactive Programming) 是一种专用的图形交互编程语言，与UG系统集成，可以实现UG环境下的大多数应用操作。

ug二次开发介绍————————————————————————————————作者：————————————————————————————————日期：UG二次开发功能简介Unigraphics（UG）是美国UGS公司的集CAD/CAM/CAE于一体的软件集成系统，功能覆盖整个产品的开发过程：从概念设计、功能工程、功能分析到制造，在航空航天、汽车、机械、模具和家用电器等工业领域的应用非常广泛。

UG软件提供了功能强大的二次开发（应用开发）模块，利用该模块可对UG系统进行用户化裁减和开发。

UG/Open是一系列UG开发工具的总称，主要由UG/Open API、UG/Open GRIP、UG/Open MenuScript和UG/Open UIStyler四部分组成。

UG/Open API (又称User Function )，是一个允许程序访问并改变UG对象模型的程序集。

UG/Open API 封装了近2000个UG操作的函数，它可以对UG的图形终端、文件管理系统和数据库进行操作，几乎所有能在UG界面上的操作都可以用UG/Open API 函数实现。

UG/Open API程序按其连接方式分为两种，内部模式(Internal环境) 和外部模式(External 环境)。

采用内部模式开发的程序只能在UG 的界面环境（Session）下运行，其优点是可以连接的更快且程序更小并能与用户交互；采用外部模式开发的程序能在操作系统中独立执行，其缺点是无法实时显示图形与用户交互，值得注意的是部分函数只能在内部模式下执行。

UG/Open API 程序使用的是C 或C + + 编程语言。

基于Windows操作系统的UG二次开发可以在VC + + 6.0或环境下进行，VC提供的各类库函数和丰富的编程资源进一步提升了UG/Open API的功能，同时也为集成企业原有的C/C++语言程序提供了方便。

UG/Open GRIP ( Graphics Interactive Programming) 是一种专用的图形交互编程语言，与UG系统集成，可以实现UG环境下的大多数应用操作。

Open C、Open C++和NXOpen C++混合开发作者:白途思ID：begtostudy三者的关系我在以前的文章中讲过了。

但是他们都不是孤立的，互相可以使用。

下面举了个不同部分用不同的代码，函数形式的是Open C，也就是API了类形式不带NXOpen的是Open C++，否则是NXOpen C++了。

Tag是所有之间的桥梁。

//NXOpen header files#include <NXOpen/Session.hxx>#include <NXOpen/Part.hxx>#include <NXOpen/PartCollection.hxx>//#include <NXOpen/Point.hxx>#include <NXOpen/Line.hxx>#include <NXOpen/CurveCollection.hxx>#include <NXOpen/Arc.hxx>#include <NXOpen/NXObjectManager.hxx>//#include <NXOpen/NXString.hxx>//UFunc Headers#include <uf_curve.h>#include <uf.h>#include <uf_csys.h>#include <uf_part.h>// UGOpen headers#include <ug_session.hxx>#include <ug_part.hxx>#include <ug_line.hxx>#include <ug_arc.hxx>#include <ug_coord_sys.hxx>#include <coord_sys.hxx>int main(int argc, char* argv[])...{int errorCode;/**//* Here, we can initialize session using :1. Open C API environment2. Open C++ API environment3. NX Open C++ APIs.User has to initialize, UG Session using Open C++ as well as NX Open C++, session also.*//**//* Using Open C API, we can initialize UGSession as follows *//**//*errorCode = UF_initialize();if ( 0 != errorCode ){return errorCode;}*/NXOpen::Part *part1;/**//* Using Open C++ API, we can initialize UGSession as follows */ UgSession::initialize();/**//* Using NX Open C++ API, we can initialize UGSession as follows */ NXOpen::Session *theSession = NXOpen::Session::GetSession();/**//* Create a new part.To create new part one can use :1. Open C API environment2. Open C++ API environment3. NX Open C++ APIs.*/char* partName = "InteropWithOpenCOpenCPPAndNXOpenCPP.prt";/**//* Using Open C API, we can create new part as follows *//**//*tag_t UF_partTag;UF_PART_new(partName,2,&UF_partTag);*//**//* Using Open C++ API, we can create new part as follows */UgPart *UGPart = UgPart::create(partName, Inches );/**//* Using NX Open C++ API, we can create new part as follows *//**//*NXOpen::NXString partName = "InteropWithOpenCOpenCPPAndNXOpenCPP.prt"; part1 = theSession->GetParts()->NewDisplay(partName, NXOpen::Part::UnitsInches); *///--------------------------------------------------------------------------// Interop between NX Open C++ APIs and Open C/**//* Create a line using NX Open C++ APIs*/NXOpen::Point3d point3d1(-2.17019791346668, 1.13935390457001, 0);NXOpen::Point3d point3d2(-0.714356813182783, 1.13935390457001, 0);NXOpen::Line *line1;line1 = theSession->GetParts()->GetWork()->GetCurves()->CreateLine(point3d1, point3d2);/**//* Retrieve line coordinates using Open C API */tag_t line_tag=line1->GetTag();UF_CURVE_line_t line_coords;UF_CURVE_ask_line_data(line_tag, &line_coords);//--------------------------------------------------------------------------// Interop between Open C++ and NX Open C++ APIsPoint3 UGPt1(line_coords.start_point[0]+5,line_coords.start_point[1]+5, line_coords.start_point[2]+5);Point3 UGPt2(line_coords.end_point[0]+5,line_coords.end_point[1], line_coords.end_point[2]);UgLine* UGLine;UGLine = UgLine::create(UGPt1, UGPt2);UgCoordSys *UGCoordsys;UGCoordsys = UgSession::getWCS();CoordSys Sys = UGCoordsys->getCoordSys();// Creating ArcUgArc* OpenCPPArc = UgArc::create(5.0, 0.25, 3.14, Sys);tag_t arc_tag = OpenCPPArc->getTag();NXOpen::Arc *nxArc = (NXOpen::Arc*)NXOpen::NXObjectManager::Get(arc_tag);double nxArc_radius = nxArc->GetRadius();double nxArc_start_angle = nxArc->GetStartAngle();double nxArc_end_angle = nxArc->GetEndAngle();//------------------------------------------------------------------------------------/**//* Save this work part.To save this work part one can use :1. Open C API environment2. Open C++ API environment3. NX Open C++ APIs.*//**//* Using Open C API, we can save this part as follows *//**//*UF_PART_save();*//**//* Using Open C++ API, we can save this part as follows *//**//*UGPart->save();*//**//* Using NX Open C++ API, we can save this part as follows *//**//* To get the part from the Part tag */part1 = (NXOpen::Part*)NXOpen::NXObjectManager::Get(UGPart->getT ag());/**//* To save work part using NXOpen automation APIs */NXOpen::PartSaveStatus *partSaveStatus;part1->Save(NXOpen::Part::SaveComponentsTrue, NXOpen::Part::CloseAfterSaveTrue, &partSaveStatus);/**//* To close all parts using NXOpen automation APIs */theSession->GetParts()->CloseAll(NXOpen::Part::CloseModifiedCloseModified, NULL);/**//* Terminate the session using Open C API */errorCode = UF_terminate();return 0;}。

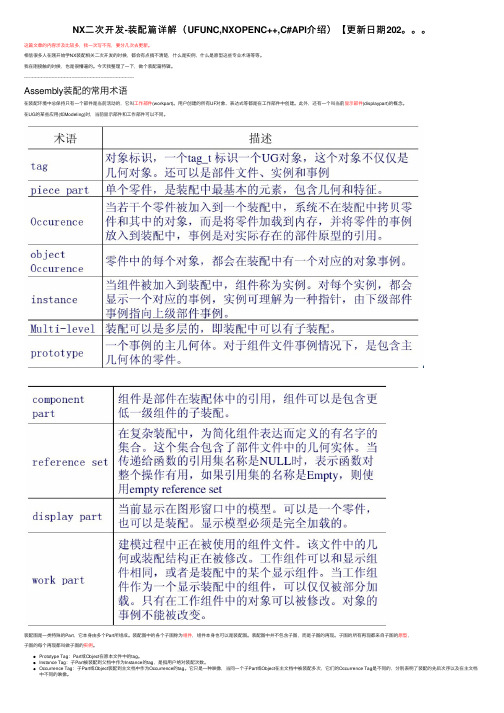

NX⼆次开发-装配篇详解（UFUNC,NXOPENC++,C#API介绍）【更新⽇期202。
