数据中心机房UPS供电解决方案随着现代科技的发展，数据中心成为现代社会不可或缺的基础设施之一。
数据中心机房作为数据的集散地，对供电系统的稳定性有着极高的要求。
UPS(不间断电源)系统成为数据中心机房供电的重要解决方案之一。
UPS系统主要用于在电源出现故障或突发情况时，提供临时电力，确保数据中心机房正常稳定运行。
下面将介绍一种适用于数据中心机房的UPS供电解决方案。
第一步是选择UPS系统的类型。
常用的UPS系统有线性UPS和在线UPS。
线性UPS通过电池供电，当主电断电时，电池会自动接管供电。
在线UPS则将主电交流转换为直流电，再转换为交流电供应设备。
在线UPS系统的优点是，无论主电是否正常，设备都能得到稳定供电。
在线UPS系统是较为合适的选择。
第二步是确定UPS系统的容量。
UPS系统的容量需要与机房的负载匹配，以确保UPS能够提供足够的电力。
计算UPS容量的常用方法是将机房的负载电流与UPS系统的额定输出电流进行比较。
在选择UPS容量时，还应该考虑到未来机房的扩展需求。
第三步是安装UPS系统。
UPS系统应该与机房的主电源和设备之间建立合适的连接。
这些连接包括主电源的输入，设备的输出和UPS系统的电池充电连接。
在安装UPS系统时，还应该考虑电池的安放位置和冷却系统。
第四步是监控和维护UPS系统。
UPS系统应该与机房的监控系统相连接，以便及时监测UPS的状态。
定期对UPS系统进行维护和测试，以确保其正常运行。
最后是备份供电方案。
尽管UPS系统能够提供临时的电力，但其供电时间并不长。
为了应对长时间的停电情况，应该考虑备用发电机等备份供电方案。
这样可以确保机房的连续供电，保证数据的安全和稳定。
数据中心机房UPS供电解决方案是保证数据中心正常运行的重要一环。
通过选择适合的UPS系统类型和容量，并进行正确的安装、监控和维护，以及配备备份供电方案，可以提高数据中心机房的供电可靠性和稳定性。
机房电源解决方案第1篇机房电源解决方案一、背景分析随着信息技术的不断发展，机房已成为企业、机构运营的核心环节。
稳定、可靠的电源系统是机房正常运行的基础保障。
为确保机房设备安全、高效运行，降低能源消耗，提高电源系统运行效率，本方案针对现有机房电源问题，制定出一套合法合规的机房电源解决方案。
二、目标设定1. 提高机房电源系统的稳定性和可靠性，确保设备安全运行；2. 降低能源消耗，提高能源利用效率，实现绿色环保；3. 简化运维管理，降低运维成本；4. 合法合规，符合国家和行业相关标准。
三、方案设计1. 电源系统架构（1）市电接入：采用双回路市电接入，确保一路市电发生故障时，另一路市电能够无缝接管，保证机房设备正常运行。
（2）配电系统：配置智能配电柜，实现市电、发电机、电池组等多种电源的切换及分配。
（3）不间断电源（UPS）：选用高效、可靠的UPS设备，保障机房设备在市电故障时能够持续供电。
（4）发电机：作为备用电源，确保在市电长时间故障时，能够为机房设备提供稳定的电源。
2. 能源管理（1）智能监控：部署能源管理系统，实时监测电源系统运行状态，对能耗数据进行统计分析，为节能降耗提供数据支持。
（2）节能措施：采用高效节能设备，如高效UPS、节能型空调等；优化气流组织，降低空调能耗。
（3）绿色能源：合理利用太阳能、风能等可再生能源，降低传统能源消耗。
3. 安全防护（1）防雷接地：对机房进行防雷接地处理，降低雷击风险。
（2）过电压保护：配置过电压保护设备，防止电压波动对设备造成损害。
（3）消防系统：配置专用消防设备，确保机房消防安全。
4. 运维管理（1）自动化运维：采用自动化运维工具，实现电源系统的远程监控、自动巡检、故障诊断等功能。
（2）定期维护：制定定期维护计划，对电源系统进行保养、检修，确保系统稳定运行。
（3）应急预案：制定应急预案，对各类故障进行快速响应和处理。
四、合法合规性评估1. 本方案遵循国家和行业相关标准，如《数据中心设计规范》、《电源系统设计规范》等。
数据中心机房UPS供电解决方案随着信息化时代的发展，数据中心的重要性越来越凸显，为了确保数据中心的稳定运行，保证数据的安全和可靠性，UPS（不间断电源系统）供电解决方案成为数据中心建设中的关键环节。
一、UPS供电的重要性数据中心是企业重要的信息基础设施，它承载着公司的各种业务应用系统、大量的数据存储和处理，一旦停电，将造成严重的损失。
为了确保数据中心的持续稳定运行，UPS 供电解决方案必不可少。
UPS供电系统可为数据中心提供稳定的电力支持，确保在突发停电情况下保持设备的正常运行，并进行有序关机，保障数据的安全和完整性。
1. 双转换在线式UPS系统双转换在线式UPS系统是目前较为常见的一种供电解决方案，其特点是将输入的交流电源经过整流器转换为直流电池供电，同时并转换为交流供给负载。
在电网供电正常的情况下，UPS系统起到了一个过滤作用，稳压、稳频的电源特点。
在电网出现故障的时候，UPS系统立刻自动切换为内置的电池供电，对设备进行保护。
这种UPS系统可以大大减小因电网故障造成的影响。
2. 高密度UPS系统随着数据中心设备的不断增加，传统的UPS系统已经无法满足数据中心的用电需求，而高密度UPS系统则可以为数据中心提供更为稳定、高效的电力支持。
高密度UPS系统可以在相同的机架空间内提供更大的功率输出，帮助数据中心更好地应对不断增长的用电需求。
数据中心的用电需求可能随着时间不断增长，可扩展性UPS系统可以根据实际需要进行扩展，满足不同阶段的用电需求。
这种UPS系统可以为数据中心带来更高的灵活性和可靠性，帮助企业更好地应对未来的电力需求变化。
三、UPS供电应用案例1. 互联网数据中心金融数据中心承载着大量的金融交易数据和客户信息，对数据安全和可靠性有着极高的要求。
为了确保数据中心的持续稳定运行，金融数据中心通常会采用高密度UPS系统，确保数据中心能够应对不断增长的用电需求，保障金融交易的安全和稳定。
四、UPS供电解决方案的发展趋势1. 绿色环保随着人们对环保意识的不断提高，UPS供电解决方案也向着绿色环保的方向发展。
数据中心电源解决方案及选型发表时间：2019-11-06T11:30:58.777Z 来源：《基层建设》2019年第23期作者：苏建伟[导读] 摘要：随着互联网应用技术的迅速发展，作为互联网载体的数据中心建设规模日益变大。
中国通信建设集团设计院有限公司第四分公司河南郑州 450052摘要：随着互联网应用技术的迅速发展，作为互联网载体的数据中心建设规模日益变大。
巨大的用电容量需求给数据中心的建设和运营带来了空前的压力。
文章根据数据中心常用的供电解决方案提出了三种电源产品解决方案，并根据安全可靠、节能环保、管理维护、建设成本四个方面提出的电源产品解决方案进行对比和分析，作为数据中心建设的配套电源产品选型参考。
关键词：数据中心；电源系统；节能环保近年来，随着移动互联网时代的到来，基于互联网技术提供的各种服务已融人到人类的社会生活中，数据储存容量需求高速发展。
作为互联网应用服务载体的数据中心，其建设需求也在同步不断增加。
近几年来，随着互联网服务、电子商务行业的高速发展，我国的IT服务巨头B.A.T（百度、阿里、腾讯）、三大运营商（移动、联通、电信）都投人了大量的资金用于数据中心的建设。
截止目前，全国已经建成了规模不一但数量庞大的数据中心。
各大数据中心运营商为了节约成本、便于管理、形成规模化效益，数据中心的建设规模逐渐变得越来越大，同时，巨大的用电容量也给数据中心的建设和运营都带来了巨大的成本压力。
如何合理配置资源，提高数据中心供电的安全性，降低运营成本，成为各大数据中心运营商在机房建设中重点考虑的因数。
一、数据中心对供电的要求主要应包括以下几方面。
1.1安全可靠一般要求电源供电系统的可用度A!99.999M。
因此，必须合理进行配置，达到系统供电安全最优化。
1.2节能环保在能源紧缺、重视环保的今天，“绿色、节能、高效”是新一代数据中心建设的主流标准。
不间断电源（UPS）在绿色、节能、高效方面的表现，主要体现在输人功率因数、输人电流谐波以及整机效率等方面。
数据中心供配电解决方案在当今数字化时代，数据中心已成为企业运营和社会发展的核心基础设施。
而稳定可靠的供配电系统则是保障数据中心正常运行的关键。
一个良好的数据中心供配电解决方案不仅要满足当前的业务需求，还要具备可扩展性和高可用性，以应对未来不断增长的业务压力。
一、数据中心供配电系统的重要性数据中心承载着大量的服务器、存储设备和网络设备，这些设备的正常运行对于企业的业务连续性至关重要。
供配电系统作为数据中心的动力源泉，其稳定性和可靠性直接影响到数据中心的运行效率和服务质量。
一旦供配电系统出现故障，可能会导致数据丢失、业务中断，给企业带来巨大的经济损失和声誉损害。
二、数据中心供配电系统的需求分析1、高可靠性数据中心的业务通常不能容忍任何停电事件，因此供配电系统必须具备极高的可靠性。
这通常需要采用冗余设计，如冗余的电源模块、UPS（不间断电源）系统和备用发电机等。
2、高可用性数据中心需要保证 24×7 的不间断运行，因此供配电系统的可用性要求非常高。
这意味着系统中的设备需要易于维护和更换，并且能够在故障发生时快速恢复。
3、可扩展性随着业务的增长，数据中心的设备数量和电力需求也会不断增加。
供配电系统必须具备良好的可扩展性，能够方便地增加电源容量和供电回路。
4、高效节能数据中心的能耗巨大，供配电系统的效率直接影响到整个数据中心的能耗水平。
因此，需要采用高效的电源设备和节能技术，降低系统的运行成本。
三、数据中心供配电系统的组成1、市电接入市电是数据中心的主要电源来源。
通常会接入两路或多路市电，以提高供电的可靠性。
市电经过变压器降压后，进入配电柜进行分配。
2、变压器变压器用于将市电的高电压转换为适合数据中心设备使用的低电压，如 400V 或 220V。
3、配电柜配电柜用于对市电和备用电源进行分配和控制，包括进线柜、出线柜、联络柜等。
4、 UPS 系统UPS 系统用于在市电中断时为数据中心设备提供不间断的电源。
机房电源方案一、背景介绍机房作为数据中心的核心部分，其正常运行离不开稳定可靠的电源供应。
因此，设计一个合理有效的机房电源方案对于保障数据中心的运行至关重要。
本文将针对机房电源方案进行详细阐述。
二、电源选型1. 电源容量选择在选择机房电源时，应根据机房设备的总功率需求来确定电源容量。
由于机房设备众多，功率需求不同，因此可以将机房划分为若干个区域，并根据每个区域的功率需求来选择相应容量的电源。
2. 双路供电方式为了提高机房电源的可靠性，采用双路供电方式是一种常见的做法。
通过将机房分为A路和B路两个电源系统，并分别连接两个不同的电源供应线路，可以在一路供电中断时切换到另一路供电，保证机房设备的连续供电。
三、电源布局1. 电源室选择为了方便管理和维护，机房电源通常会独立设置一个专门的电源室。
电源室应具备良好的通风条件和温度控制设备，以确保电源设备的正常运行。
2. 电源线路布置机房电源线路的布置应遵循简洁、有序、规范的原则。
不同功率的设备应分别设置相应容量的线路，避免线路过载。
此外，还应设置合理的标识，便于维护管理人员进行操作和检修。
四、电源备份1. UPS系统UPS（不间断电源）系统是机房电源备份的重要组成部分。
通过将主电源和UPS系统连接，一旦主电源中断，UPS系统能够立即接管电源供应，保证机房设备的持续运行，避免数据丢失和硬件损坏。
2. 发电机组除了UPS系统外，发电机组也是一种常见的机房电源备份方案。
发电机组能够在主电源和UPS系统都失效时提供可靠的备用电源，为机房设备提供持续供电。
五、电源监控与管理为了及时掌握机房电源的运行状态，进行有效的监控和管理，可以使用电源监控系统。
该系统可以实时监测各电源设备的运行参数，如电压、电流、功率等，并将数据上报至监控平台，以便管理人员进行远程监控和数据分析。
六、安全问题考虑在设计机房电源方案时，必须充分考虑安全问题。
首先，电源设备应符合相关的安全标准，并有专业人员进行安装和维护。
数据中心电源配置方案随着互联网的快速发展和大数据时代的到来，数据中心起到了越来越重要的作用。
在数据中心的建设过程中，电源配置是至关重要的一环。
一个科学合理的电源配置方案可以确保数据中心的稳定供电，提高数据中心的可用性和可靠性。
本文将探讨数据中心电源配置的一些关键要素和最佳实践。
一、电源类型选择在数据中心电源配置方案中，首先需要考虑的是电源类型的选择。
一般来说，数据中心电源可以选择直流电源（DC）和交流电源（AC）。
直流电源具有高效率、低传输损耗和稳定性好的特点，可以更好地配合数据中心的直流设备，例如服务器和存储设备。
而交流电源则更适用于一些传统设备，例如空调和照明灯具。
因此，在选择电源类型时，需要综合考虑数据中心的设备和需求，并做出科学合理的选择。
二、电源容量规划在电源配置方案中，电源容量的规划是一个重要的环节。
电源容量的合理规划可以确保数据中心的正常运行和扩展。
一般来说，电源容量的规划需要考虑以下几个方面的因素：1. 数据中心负载：需要根据数据中心的负载情况来确定电源容量。
负载的主要指标包括数据中心的功率需求和总负载数量。
通过对数据中心进行负载评估和预测，可以合理规划电源容量。
2. 可靠性要求：数据中心的电源配置需要提供高可靠性和可用性。
在规划电源容量时，需要考虑备用电源和冗余电源的配置，以及相关设备的故障率和维修时间。
通过合理配置备用电源和冗余电源，可以降低电源故障对数据中心运行的影响。
3. 扩展性考虑：在电源容量规划中，还需要考虑到数据中心的扩展需求。
数据中心在未来可能需要扩大规模，因此电源容量的规划需要有一定的扩展性。
可以通过采用模块化的电源设计和可扩展的电源设备，来满足数据中心扩展的需求。
三、电源供应冗余设计为了确保数据中心的高可靠性和可用性，电源供应冗余设计是必不可少的。
电源供应冗余设计可以通过以下方式来实现：1. 备用电源：在电源配置方案中，可以配置备用电源来应对主电源故障。
备用电源可以是柴油发电机组或者UPS（不间断电源）系统。

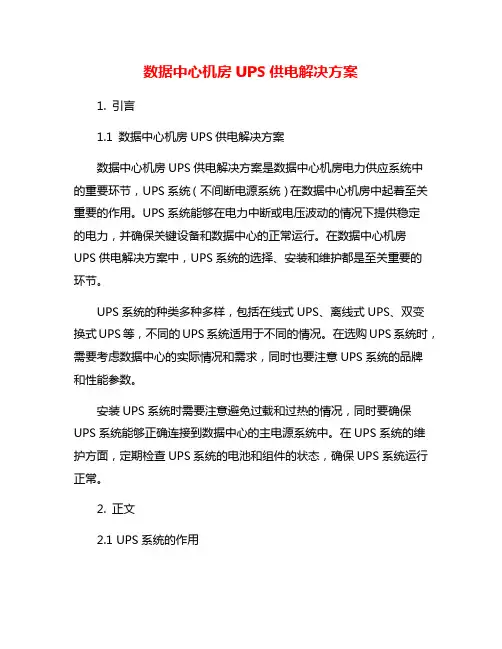

数据中心机房UPS供电解决方案1. 引言1.1 数据中心机房UPS供电解决方案数据中心机房UPS供电解决方案是数据中心机房电力供应系统中的重要环节，UPS系统（不间断电源系统）在数据中心机房中起着至关重要的作用。
UPS系统能够在电力中断或电压波动的情况下提供稳定的电力，并确保关键设备和数据中心的正常运行。
在数据中心机房UPS供电解决方案中，UPS系统的选择、安装和维护都是至关重要的环节。
UPS系统的种类多种多样，包括在线式UPS、离线式UPS、双变换式UPS等，不同的UPS系统适用于不同的情况。
在选购UPS系统时，需要考虑数据中心的实际情况和需求，同时也要注意UPS系统的品牌和性能参数。
安装UPS系统时需要注意避免过载和过热的情况，同时要确保UPS系统能够正确连接到数据中心的主电源系统中。
在UPS系统的维护方面，定期检查UPS系统的电池和组件的状态，确保UPS系统运行正常。
2. 正文2.1 UPS系统的作用UPS系统（不间断电源系统）在数据中心机房中起着至关重要的作用。
它是一种备用电源设备，可以在主电源中断时提供稳定的电力供应，确保设备的正常运行，保护数据中心机房的设备和数据不受电力故障的影响。
1. 稳定输出电压：UPS系统可以实时检测输入电压的波动，并通过内部稳压电路调整输出电压，确保供电设备始终工作在合理的电压范围内，防止电压波动对设备造成损害。
2. 提供瞬时过渡功率：UPS系统可以在主电源突然中断时迅速切换至电池供电模式，确保数据中心机房设备在短暂的停电期间继续正常运行，避免数据丢失或系统崩溃。
3. 滤波和抑制电磁干扰：UPS系统可以通过内置的滤波器和电磁屏蔽器对电源进行滤波和抑制电磁干扰，保证供电设备稳定、干净的电源信号，提高设备的工作效率和可靠性。
UPS系统的作用是保障数据中心机房的设备和数据的安全可靠运行，提高设备的可靠性和稳定性，保证数据中心的业务连续性和稳定性。
在设计和建设数据中心机房时，UPS系统的选购和配置是至关重要的一环。

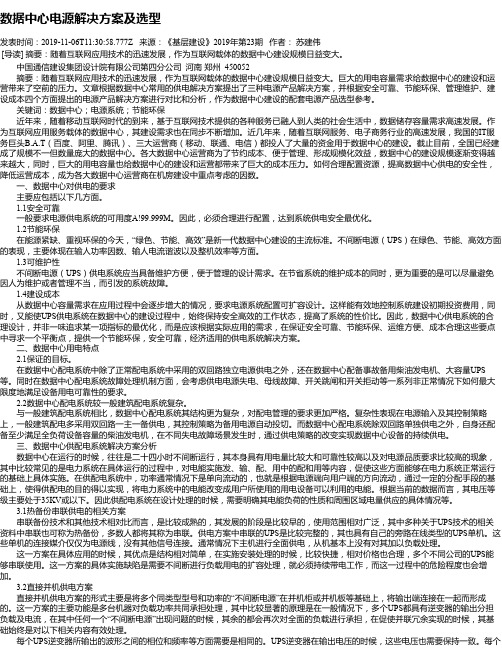

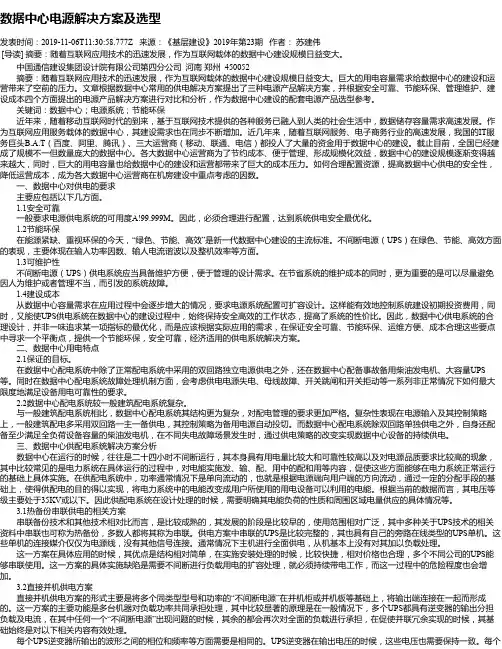

数据中心电源解决方案及选型
摘要：随着互联网应用技术的迅速发展，作为互联网载体的数据中心建设规模
日益变大。
巨大的用电容量需求给数据中心的建设和运营带来了空前的压力。
文
章根据数据中心常用的供电解决方案提出了三种电源产品解决方案，并根据安全
可靠、节能环保、管理维护、建设成本四个方面提出的电源产品解决方案进行对
比和分析，作为数据中心建设的配套电源产品选型参考。
关键词：数据中心；电源系统；节能环保
近年来，随着移动互联网时代的到来，基于互联网技术提供的各种服务已融
人到人类的社会生活中，数据储存容量需求高速发展。
作为互联网应用服务载体
的数据中心，其建设需求也在同步不断增加。
近几年来，随着互联网服务、电子
商务行业的高速发展，我国的IT服务巨头B.A.T（百度、阿里、腾讯）、三大运
营商（移动、联通、电信）都投人了大量的资金用于数据中心的建设。
截止目前，全国已经建成了规模不一但数量庞大的数据中心。
各大数据中心运营商为了节约
成本、便于管理、形成规模化效益，数据中心的建设规模逐渐变得越来越大，同时，巨大的用电容量也给数据中心的建设和运营都带来了巨大的成本压力。
如何
合理配置资源，提高数据中心供电的安全性，降低运营成本，成为各大数据中心
运营商在机房建设中重点考虑的因数。
一、数据中心对供电的要求
主要应包括以下几方面。
1.1安全可靠
一般要求电源供电系统的可用度A!99.999M。
因此，必须合理进行配置，达
到系统供电安全最优化。
1.2节能环保
在能源紧缺、重视环保的今天，“绿色、节能、高效”是新一代数据中心建设
的主流标准。
不间断电源（UPS）在绿色、节能、高效方面的表现，主要体现在
输人功率因数、输人电流谐波以及整机效率等方面。
1.3可维护性
不间断电源（UPS）供电系统应当具备维护方便，便于管理的设计需求。
在节省系统的维护成本的同时，更为重要的是可以尽量避免因人为维护或者管理不当，而引发的系统故障。
1.4建设成本
从数据中心容量需求在应用过程中会逐步增大的情况，要求电源系统配置可
扩容设计。
这样能有效地控制系统建设初期投资费用，同时，又能使UPS供电系
统在数据中心的建设过程中，始终保持安全高效的工作状态，提高了系统的性价比。
因此，数据中心供电系统的合理设计，并非一味追求某一项指标的最优化，
而是应该根据实际应用的需求，在保证安全可靠、节能环保、运维方便、成本合
理这些要点中寻求一个平衡点，提供一个节能环保，安全可靠，经济适用的供电
系统解决方案。
二、数据中心用电特点
2.1保证的目标。
在数据中心配电系统中除了正常配电系统中采用的双回路独立电源供电之外，还在数据中心配备事故备用柴油发电机、大容量UPS等。
同时在数据中心配电系
统故障处理机制方面，会考虑供电电源失电、母线故障、开关跳闸和开关拒动等
一系列非正常情况下如何最大限度地满足设备用电可靠性的要求。
2.2数据中心配电系统较一般建筑配电系统复杂。
与一般建筑配电系统相比，数据中心配电系统其结构更为复杂，对配电管理的要求更加严格。
复杂性表现在电源输入及其控制策略上，一般建筑配电多采用双回路一主一备供电，其控制策略为备用电源自动投切。
而数据中心配电系统除双回路单独供电之外，自身还配备至少满足全负荷设备容量的柴油发电机，在不同失电故障场景发生时，通过供电策略的改变实现数据中心设备的持续供电。
三、数据中心供配电系统解决方案分析
数据中心在运行的时候，往往是二十四小时不间断运行，其本身具有用电量比较大和可靠性较高以及对电源品质要求比较高的现象，其中比较常见的是电力系统在具体运行的过程中，对电能实施发、输、配、用中的配和用等内容，促使这些方面能够在电力系统正常运行的基础上具体实施。
在供配电系统中，功率通常情况下是单向流动的，也就是根据电源端向用户端的方向流动，通过一定的分配手段的基础上，使得供配电的目的得以实现，将电力系统中的电能改变成用户所使用的用电设备可以利用的电能。
根据当前的数据而言，其电压等级主要处于35KV或以下。
因此供配电系统在设计处理的时候，需要明确其电能负荷的性质和周围区域电量供应的具体情况等。
3.1热备份串联供电的相关方案
串联备份技术和其他技术相对比而言，是比较成熟的，其发展的阶段是比较早的，使用范围相对广泛，其中多种关于UPS技术的相关资料中串联也可称为热备份，多数人都将其称为串联。
供电方案中串联的UPS是比较完整的，其也具有自己的旁路在线类型的UPS单机。
这些单机的连接媒介仅仅为电源线，没有其他信号连接。
通常情况下主机进行全面供电，从机基本上没有对其加以负载处理。
这一方案在具体应用的时候，其优点是结构相对简单，在实施安装处理的时候，比较快捷，相对价格也合理，多个不同公司的UPS能够串联使用。
这一方案的具体实施缺陷是需要不间断进行负载用电的扩容处理，就必须持续带电工作，而这一过程中的危险程度也会增加。
3.2直接并机供电方案
直接并机供电方案的形式主要是将多个同类型型号和功率的“不间断电源”在并机柜或并机板等基础上，将输出端连接在一起而形成的。
这一方案的主要功能是多台机器对负载功率共同承担处理，其中比较显著的原理是在一般情况下，多个UPS都具有逆变器的输出分担负载及电流，在其中任何一个“不间断电源”出现问题的时候，其余的都会再次对全面的负载进行承担，在促使并联冗余实现的时候，其基础始终是对以下相关内容有效处理。
每个UPS逆变器所输出的波形之间的相位和频率等方面需要是相同的。
UPS 逆变器在输出电压的时候，这些电压也需要保持一致。
每个UPS都应对其负载进行分担处理。
如果UPS出现问题，就会出现迅速脱机的现象，这一方案在具体实施的时候，其中多个UPS能够对其负载有效平分，提升运转的可靠程度。
对于扩容部分而言，会更加简便。
在正常工作的过程中，平均分担供配电负载，可以促使系统的使用寿命得以延长。
而这一方案在具体实施的时候，其主要的缺点是运行的成本相对比较高。
3.3双母线供电方案
双母线供电方案在具体运行的时候，其为了控制系统实现的成本，数据中心的负载主要包含着单电源负载和双电源负载等部分，而这一情况下，使用两套母
线系统能够促使其共同承担双电源负载，在双电源负载的基础上，其各自承担二分之一的单电源负载，两套母线会平均带有百分之五十的负载，减少单个母线负载的压力。
双母线供电方案和以前的供电方案比较大的区别是，双母线供电对整体系统的利益是能够对负载用电的可靠性加以提升，而除此之外，这一方案在具体实施的时候，其开放性和前瞻性等都比较显著，这一内容对系统后期的扩展和维护等方面都具有有利影响。
四、结束语
综上所述，随着技术的发展，高效节能和低成本投人的需求，数据中心对供电系统的要求也不断发生着变化，但总的趋势要求是：安全可靠、高效节能、扩容方便、配置灵活。
因此，环保高效的高频UPS及高功率密度的模块化UPS、高压直流将逐步在数据机房推广，同时，传统的相控型整流的UPS因可靠性高的特点，在数据机房的使用应当会再持续一定时间。
参考文献：
[1]徐斌，古雄文，刘岩.数据中心用电管理解决方案[J].智能建筑电气技术，2017，6（1）：101-103.
[2]张广明，沈卫东，曲颖．UPS高可用供电系统设计与应用[M].北京：人民邮电出版社，2016．。
