机房解决方案
《机房解决方案》
随着信息技术的迅猛发展，越来越多的企业、机构和组织都建立了自己的机房，用于存储和管理大量的数据和服务器设备。
然而，机房的建设和管理并不是一件容易的事情，因为要应对不断增长的数据量、提高服务器性能以及确保系统稳定性，需要采取一系列科学的解决方案。
首先，一套完善的机房解决方案需要考虑到机房的布局和设计。
合理的机房布局可以有效提高空间利用率，并且确保空气流通畅通，降低服务器设备的温度。
此外，还需要考虑到电力和网络的布线规划，以及安全防护措施，如防火墙和门禁系统等。
其次，机房解决方案还需要关注到机房设备的选购和配置。
需要选择高性能的服务器、存储设备和网络设备，以满足大数据处理和高并发访问的需求。
同时，还需要注意设备的冗余备份和故障恢复机制，以确保系统的高可用性和可靠性。
最后，机房解决方案还需要关注到机房的运维管理和监控。
需要建立完善的监控系统，对机房设备的运行状态和性能进行实时监测，及时发现和解决问题。
同时，需要建立专业的机房管理团队，负责设备的维护和维修，确保机房设备的高效运行。
总的来说，一套完善的机房解决方案需要综合考虑到机房的设计、设备的选购和配置，以及运维管理和监控等方面。
只有全
面考虑到这些方面，才能够确保机房的高效运行和稳定性，满足日益增长的数据处理需求。
机房供电系统方案1. 介绍本文档旨在提出一种可靠的机房供电系统方案，以确保机房设备的稳定运行。
该方案结合了以下几个关键要素：电源稳定性、冗余备份、监控和报警系统。
2. 电源稳定性机房供电系统需要保证稳定可靠的电源供应。
为了实现这一目标，我们建议采用以下措施：- 使用高品质的电源设备，如UPS（不间断电源）和发电机组，以应对突发停电情况。
- 进行定期的维护和检修，确保电源设备的正常运行。
- 配备电源负载和电源负荷平衡系统，以避免过载和不平衡导致的电源故障。
3. 冗余备份为了确保机房供电的连续性，我们建议在系统中引入冗余备份机制。
以下是一些常用的备份技术：- 采用N+1的冗余配置，其中N代表实际所需电源设备数量，1代表备用设备。
当其中一个设备故障时，备用设备能够自动接管其工作。
- 使用冗余的电缆和插头，以防止电缆故障引起的电源中断。
- 配备多个电源输入，以便在一个电源输入故障的情况下，能够切换到其他可用电源。
4. 监控和报警系统为了及时检测和响应供电系统的异常情况，我们建议安装监控和报警系统。
以下是一些常用的监控和报警措施：- 使用电源监测设备，实时监测电源的电压、电流和频率等参数。
- 设置报警装置，当电源异常时能够及时发出警报，以便快速采取应对措施。
- 配备自动故障排除功能，能够及时发现和解决电源故障，减少对机房设备的影响。
总结：机房供电系统方案应该采取电源稳定性、冗余备份、监控和报警系统等措施，以确保机房设备的稳定运行。
此方案将提高供电系统的可靠性，并降低潜在的停电风险，为机房设备提供持续稳定的电源供应。
机房整体解决方案
《机房整体解决方案》
随着信息技术的不断发展，机房作为数据存储和处理的重要场所，扮演着越来越关键的角色。
因此，为了确保机房的高效运行和安全稳定，机房整体解决方案变得尤为重要。
机房整体解决方案包括了网络设备、服务器、数据存储设备、制冷设备、电力设备等多个方面。
首先，网络设备是机房的核心，包括路由器、交换机等，需要保证高速稳定的网络连接。
其次，服务器和存储设备要能够满足大规模数据处理的需求，同时要有备份和灾难恢复能力。
另外，制冷设备和电力设备也同样重要，要保证机房设备的正常运行和安全。
为了实现机房整体解决方案，需要从整体规划、设备采购、设备安装、设备维护等多个方面进行考量和管理。
同时，还需根据具体的业务需求和预算情况来选择合适的设备和服务商。
在整体解决方案中，还需要考虑机房的安全和管理。
安全措施包括防火墙、入侵检测系统、监控系统等，以保护机房设备和数据不受恶意攻击。
而机房的管理则需要考虑设备运行监控、故障处理、资源优化等方面，以保证机房设备的高效运行和资源利用。
总之，机房整体解决方案需要综合考虑设备、安全、管理等多个方面，以确保机房设备的高效、安全、稳定运行。
只有通过合理规划和有效管理，才能实现机房整体解决方案的最佳效果。

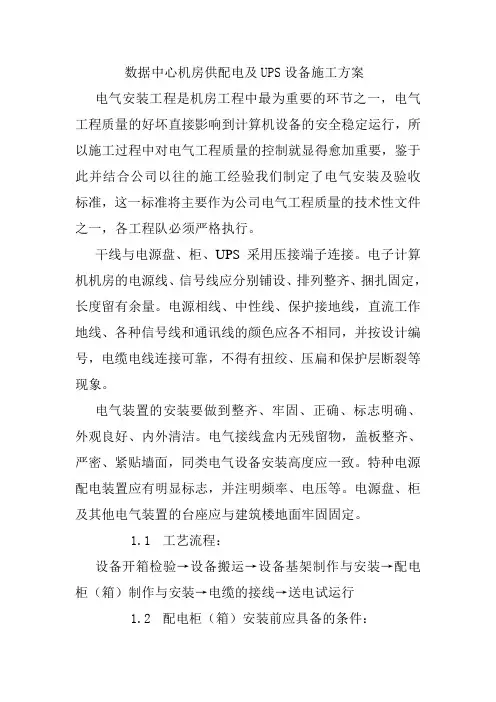

数据中心机房供配电及UPS设备施工方案电气安装工程是机房工程中最为重要的环节之一，电气工程质量的好坏直接影响到计算机设备的安全稳定运行，所以施工过程中对电气工程质量的控制就显得愈加重要，鉴于此并结合公司以往的施工经验我们制定了电气安装及验收标准，这一标准将主要作为公司电气工程质量的技术性文件之一，各工程队必须严格执行。
干线与电源盘、柜、UPS采用压接端子连接。
电子计算机机房的电源线、信号线应分别铺设、排列整齐、捆扎固定，长度留有余量。
电源相线、中性线、保护接地线，直流工作地线、各种信号线和通讯线的颜色应各不相同，并按设计编号，电缆电线连接可靠，不得有扭绞、压扁和保护层断裂等现象。
电气装置的安装要做到整齐、牢固、正确、标志明确、外观良好、内外清洁。
电气接线盒内无残留物，盖板整齐、严密、紧贴墙面，同类电气设备安装高度应一致。
特种电源配电装置应有明显标志，并注明频率、电压等。
电源盘、柜及其他电气装置的台座应与建筑楼地面牢固固定。
1.1工艺流程：设备开箱检验→设备搬运→设备基架制作与安装→配电柜（箱）制作与安装→电缆的接线→送电试运行1.2配电柜（箱）安装前应具备的条件：屋顶、楼板、地坪施工完毕，无渗漏，强度达到允许安装要求。
室内所有建筑施工设施拆除，场地清理干净，门窗安装完毕。
土建部分预埋基础验收完毕，符合要求。
地面基础安装完毕，并检验合格。
运输、安装工具准备完成。
1.3配电柜（箱）的运输：确认所有设备，检查外包装有无损坏。
提前与现场确认运输路线及相关事宜，并确认卸货时间及接货人员、工具的安排。
选择无雨天用汽车沿指定路线运至安装现场。
在运输中应尽量避免碰撞振动。
汽车运输时，必须用麻绳将设备与车身固定牢，开车要平稳。
设备的运输应由起重工和电工配合，根据设备重量，采取相应的上车和卸货工具。
使用叉车时，应在叉车与配电柜（箱）接触处垫上软质物品。
使用吊装时，配电柜（箱）顶部有吊环的，吊索应穿在吊环内，无吊环者，吊索应挂在设备四角主要承力结构处，不得将吊索吊在设备部件上，吊索的绳长应一致，以防柜体变形和部件损坏，如果使用钢丝吊绳必须使用橡胶护套。
数据中心解决方案(5篇)数据中心解决方案(5篇)数据中心解决方案范文第1篇20世纪60年月，大型机时期开头消失数据中心的雏形,1996年IDC(互联网数据中心)的概念正式提出并开头实施这一系统，主要为企业用户供应机房设施和带宽服务。
随着互联网的爆炸性进展，数据中心已经得到了蓬勃进展，并成为各种机构和企业网络的核心。
一般来说，数据中心是为单个或多个企业的数据处理、存储、通信设施供应存放空间的一个或联网的一组区域。
通常有两大类型的数据中心：企业型和主机托管型的数据中心。
数据中心的目的是为各种数据设施供应满意供电、空气调整、通信、冗余与平安需求的存放环境。
数据中心中的设施包括各种安装在机架或机柜中的有源设备及连接它们的结构化布线系统。
最近，美国康普SYSTIMAX Solution托付AMI Partners进行的一项讨论表明：到2021年，亚太地区的综合布线市场将达到15.3亿美元，2021年至2021年之间，复合年增长率将达到11%，而数据中心综合布线业务将占据全部剩余的市场份额。
同时，依据AMI的讨论，2021年亚太地区只有13.8%的综合布线业务来自数据中心市场。
而到2021年，数据中心将占该地区综合布线业务市场32%的份额。
在数据中心综合布线市场中，估计中国的复合年增长率将达到37.5%，而其整体综合布线市场的复合年增长率将达到13.6%。
这对综合布线系统这样的基础设施来说，即是契机又是挑战。
那些能够真正供应高性能的端到端解决方案的供应商将给数据中心应用带来新的展望。
让我们来看一下大家熟识的“Google”的流量：每月3.8亿个用户每月30亿次的搜寻查询全球50多万台服务器服务器到本地交换机之间传输100Mbit/s，交换机之间传输千兆面对这样的巨大流量，物理层基础设施必需具有足够的耐用性及全面的适用性，以应对24/7小时的可用性及监测工作、“99.999%”的牢靠性、备份使用、平安、防火、环境掌握、快速配置、重新部署，以及业务连续性的管理。

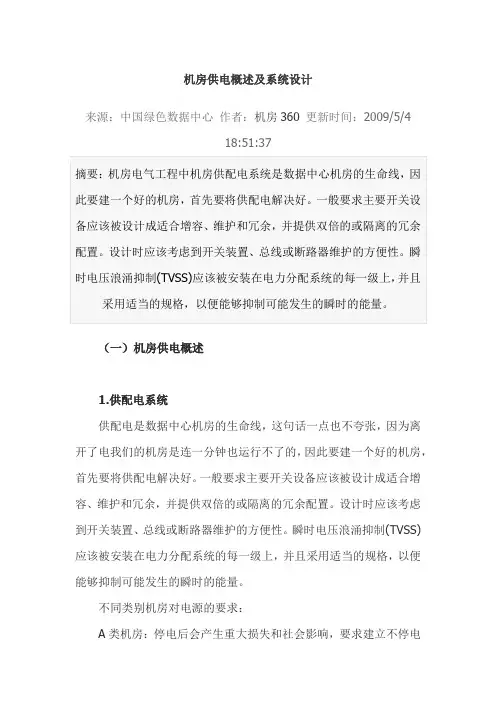

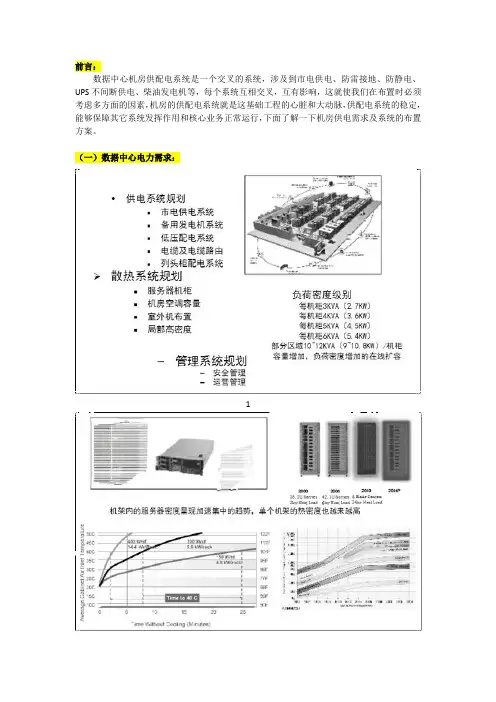

（一）机房供电概述1.供配电系统供配电是数据中心机房的生命线，这句话一点也不夸张，因为离开了电我们的机房是连一分钟也运行不了的，因此要建一个好的机房，首先要将供配电解决好。
一般要求主要开关设备应该被设计成适合增容、维护和冗余，并提供双倍的或隔离的冗余配置。
设计时应该考虑到开关装置、总线或断路器维护的方便性。
瞬时电压浪涌抑制(TVSS)应该被安装在电力分配系统的每一级上，并且采用适当的规格，以便能够抑制可能发生的瞬时的能量。
不同类别机房对电源的要求：A类机房：停电后会产生重大损失和社会影响，要求建立不停电电源系统。
B类机房：停电后会产生一定损失和社会影响，要求建立备用电源系统。
C类机房：停电后不会产生大的陨失和社会影响，可按一般用户配置。
2.市电输变电系统对于一级负荷机房应该有从不同变电站供给的双路供电，加上柴油发电机，通过应急电源柜切换后供给机房内的UPS和精密空调机组，ATS切换最好做在机房配电系统就近，切换后以最短距离输送给机房设备。
备用发电机系统是至关重要的一个因素。
即便其中有一个故障时，也能够直接地向计算机和其它设备提供一个理想质量和容量的电力供应。
发电机的设计应能够处理UPS系统或电脑设备负荷的谐波电流。
备用发电机应该提供备用电源给所有的冷却设备，避免负载设备温度上升以及停止运行。
如果发电机不支持这些系统，它们所带来的益处就显得很有限。
在自动控制发生故障时，发电机应该能够采用手动控制。
应该给每一个发电机输出提供瞬时电压浪涌抑制(TVSS)装置。
发电机燃料应该是柴油，这样启动比较快。
考虑现场储藏量的要求，通常需要保证4小时到60天。
并且需要给所有燃料储藏系统提供一个远程的燃料监控和警报系统。
由于微生物增长是柴油燃料最常见的故障，应设计有便携的或安装固定的清洁系统。
在寒冷的季节，需要考虑给燃料系统加热或循环，避免柴油燃料胶凝。
当确定好现场燃料储藏系统的容量时，同时需要考虑燃料供货商在紧急情况时的反应时间。

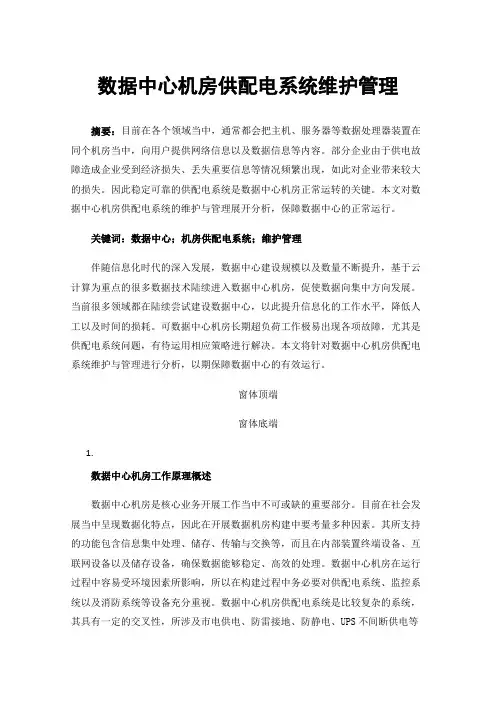

数据中心机房供配电系统维护管理摘要：目前在各个领域当中，通常都会把主机、服务器等数据处理器装置在同个机房当中，向用户提供网络信息以及数据信息等内容。
部分企业由于供电故障造成企业受到经济损失、丢失重要信息等情况频繁出现，如此对企业带来较大的损失。
因此稳定可靠的供配电系统是数据中心机房正常运转的关键。
本文对数据中心机房供配电系统的维护与管理展开分析，保障数据中心的正常运行。
关键词：数据中心；机房供配电系统；维护管理伴随信息化时代的深入发展，数据中心建设规模以及数量不断提升，基于云计算为重点的很多数据技术陆续进入数据中心机房，促使数据向集中方向发展。
当前很多领域都在陆续尝试建设数据中心，以此提升信息化的工作水平，降低人工以及时间的损耗。
可数据中心机房长期超负荷工作极易出现各项故障，尤其是供配电系统问题，有待运用相应策略进行解决。
本文将针对数据中心机房供配电系统维护与管理进行分析，以期保障数据中心的有效运行。
窗体顶端窗体底端1.数据中心机房工作原理概述数据中心机房是核心业务开展工作当中不可或缺的重要部分。
目前在社会发展当中呈现数据化特点，因此在开展数据机房构建中要考量多种因素。
其所支持的功能包含信息集中处理、储存、传输与交换等，而且在内部装置终端设备、互联网设备以及储存设备，确保数据能够稳定、高效的处理。
数据中心机房在运行过程中容易受环境因素所影响，所以在构建过程中务必要对供配电系统、监控系统以及消防系统等设备充分重视。
数据中心机房供配电系统是比较复杂的系统，其具有一定的交叉性，所涉及市电供电、防雷接地、防静电、UPS不间断供电等等，各系统之间交叉影响，让工作人员在布置过程中必须要考量到各种因素，供配电系统的稳定，可以保证其余系统施展其作用，确保业务顺利进行。
窗体顶端窗体底端1.数据中心机房维护与管理措施1.强电管理在数据中心机房供配电系统的管理当中，要对强电进行充分管理，是确保机房稳定的关键内容。
跳闸、机房负荷量突变、UPS故障都是数据中心机房最为常见的故障。
数据中心机房供配电系统方案一、概述二、系统设计1.电源供应为了确保电力供应的连续性和稳定性，数据中心机房供配电系统应采用双路电源供应设计，即主电源和备用电源。
主电源以电力公司的供电为主，备用电源包括UPS（不间断电源）和发电机组。
2.UPS设计UPS是数据中心供电系统的第一道防线，它能够在电力中断时提供临时电力支持，保证数据中心的正常运行。
UPS应采用并联并备份的设计，以提高可用性和可靠性。
此外，UPS的容量应根据实际数据中心负载的需求进行合理规划，并保证不低于冗余容量。
3.发电机组设计发电机作为备用电源的重要组成部分，在主电源中断时提供长时间的电力支持。
应采用多台发电机并联备用的设计，以提高系统的可用性。
发电机组的容量应根据实际负载需求进行合理规划，并保证不低于冗余容量。
同时，还需要考虑到发电机组的排放、降噪等方面的技术要求。
4.配电设计数据中心机房的配电系统应从总配电室（TSS）开始，通过主配电柜（MDB）和次级配电柜（SDB）将电力供应到机架级别。
主配电柜和次级配电柜应采用N+1的冗余设计，以确保配电的可靠性和连续性。
此外，配电柜需要具备过载保护、电能质量监测、电气火灾监测等功能。
在机架级别，应使用PDU（电源分配器）将电力供应到服务器、网络设备以及其他设备。
5.接地设计由于数据中心机房内有大量电气设备，为了确保人员和设备的安全，接地系统是非常重要的。
接地系统应符合相关的电气规范标准，并确保接地电阻低于规定值。
此外，在数据中心机房的地板上应设置金属网格接地，以降低静电的积累。
6.监控与管理数据中心机房的供配电系统应与监控系统结合，实现对系统运行状态的实时监测和告警报警。
监控系统应能够监测UPS的输入和输出电压、频率、负载情况等参数，以及发电机组的状态。
此外，还应配备远程管理功能，方便运维人员进行远程检修和管理。
三、系统要求1.高可用性和可靠性：供配电系统应具备高可用性，能够保证电力连续供应，并具备可靠性，短时间内自动转换为备用电源。
商业银行数据中心供配电系统解决方案
商行数据中心的基础设施系统主要分电源、环境控制和机房监控管理系统。
由于数据中心承载商行的核心业务，重要性高，不允许业务中断。
因而数据中心一般根据TIA942标准的Tier4标准建设，可靠性要求99.99999％以上，以保证异常故障和正常维护情况下，数据中心正常工作，核心业务不受影响。
1、电源系统：
选用两路市电源互为备份，并且机房设有专用柴油发电机系统作为备用电源系统，市电电源间、市电电源和柴油发电机间通过ATS（自动切换开关）进行切换，为数据中心内UPS电源、机房空调、照明等设备供电。
由于数据中心业务的重要性，系统采用双母线的供电方式供电，满足数据中心服务器等IT设备高可靠性用电要求。
双母线供电系统，有两套独立UPS供电系统（包含UPS配电系统），在任一套供电母线（供电系统）需要维护或故障等无法正常供电的情况下，另一套供电母线仍能承担所有负载，保证机房业务供电，确保数据中心业务不受影响。
在UPS输出到服务器等IT设备输入间，选用PDM（电源列头柜）进行电源分配和供电管理，实现对每台机柜用电监控管理，提高供电系统的可靠性和易管理性。
对于双路电源的服务器等IT设备，通过PDM直接从双母线供电系统的两套母线引人电源，即可保证其用电高可靠性。
对于单路电源的服务器等IT设备，选用STS（静态切换开关）为其选择切换一套供电母线供电。
在供电母线无法正常供电时，STS将自动快速切换到另一套供电正常的母线供电，确保服务器等IT设备的可靠用电。
供配电系统拓扑图
ATS
ATS
柴油机发电
第一路市电
第二路市电动力配电柜
第二级配电UPS 配电柜
UPS1
UPS2
PDM1
PDM2
列头柜
STS
机柜P D U 1机柜P D U 2
机柜P D U 1机柜P D U 2
机柜机柜P D U 1
机柜P D U 2
机柜机柜P D U 1机柜P D U 2
机柜P D U 2
机柜P D U 1机柜机柜
第一级配电机柜
第三级配电
空调新风
双母线供电方案
机柜内走线
图示双母线供电系统可确保供电可靠性高达99.99999％以上
2、机房智能配电系统三级结构
数据中心三级配电系统是对机房配电的创新，机房三级配电系统有利于配电系统的设计和运维管理
第一级：机房配电接入层。
主要包括大楼地下配电室到机房输入端电缆的部分及机房市电配电部分。
第二级：机房配电管理层。
主要包括机房UPS 配电部分。
通过使用模块化配电柜，实现机房的模块化配电，并将设备用电和辅助设备用电分开；
第三级：机柜排及机柜配电层。
主要包括列头柜PDM 配电、STS 配电到负载部分；
3、 供配电系统的智能化管理
供配电系统的智能化管理：列头柜的智能监控系统可对配电系统开关状态与负载情况进行监测、告警、统计。
监控的输入部分电气参数有：电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、频率等。
监控的输出支路电气参数有：额定电流，实际电流、负载百分比、负载电流谐波百分比、负载电量、功率因数等。
这些监测信息能让值班人员掌握各设备的运行情况，及时调整负载分布，清楚了解每一个机柜的耗电量，对设备电源部分的潜在故障、对能效管理、降低能耗提供可靠依据。
模块化设计智能管理：本方案配电系统遵循以可靠性设计为核心，专
门针对数据中心内不同IT设备应用的特点，结合配电系统充分协调、无缝配合的原则，以及智能化管理、便于操作与维护，灵活快速部署等需求，实施模块化智能配电系统解决方案。
模块化机房智能配电系统特点：
双母线供电，从配电结构上系统的实现供电高可靠性；
模块化产品设计，实现部署灵活快速；简化机房配电；
配电设备具有热插拔功能，提高了系统可靠性、可维护性和可扩展性；
智能监控报警系统，实现机房配电的高可管理和安全性；
智能配电系统
帮助提高负载可靠性；
延长电源保护设备的使用寿命；
协助控制业务环境；
提供前瞻性的灾难恢复方法；
4、模块化UPS供电系统（易事特EA66）
模块化设计：EA66 UPS采用模块化设计,模块容量为20KVA/16KW,UPS系统
由1至10个UPS模块并联组成,数据中心可以根据负载的逐步投入而弹性地增加UPS模块数量。
弹性的并联冗余设定：EA66 UPS可以任意设定冗余UPS 模块数,冗余UPS模
块数可以设定为零,UPS可以最大容量提供输出。
当负载超出冗余设定时,只要负载量没有超过模块的总容量,UPS能够正常工作,并可以发出相应的警告。
控制系统并联冗余：EA66 UPS每个模块采用独立控制系统,UPS模块根据互享
的信息独立进行控制,模块失效后可以立即与并机系统进行脱离,不对并机系统造成危害。
配合“易连接”技术,可以方便地将故障模块拨出进行维修。
5、环境控制系统：
通常选用机房精密空调对数据中心的环境调节，确保服务器等IT设备的运行环境。
对于发热量大的服务器等IT设备，通常选用高通孔率（一般大于70％）网孔门的机柜，提高机柜进出风量；将机柜面对面、背对背布置，在机房内形成冷热隔离的风道，提高制冷效率；空调采用下送风方式，确保机房送风均匀，提高制冷效率。
6、机房监控管理系统
数据中心需要对电源、空调等设备运行状态进行管理，同时还需要对机房内环境，如温湿度、漏水、烟感、等参量进行监控，确保数据中心工作在一个正常的范围之内。
并对数据中心设备运行参数和环境量实时监控和管理。
7、机房空调、配电、消防设计计算
机房用精密空调计算：空调制冷量是根据机房冷负荷来确定的。
一个面积为270平米，UPS设计容量为120KVA的机房，其空调制冷量计算如下：
依据经验采用“功率及面积法”计算机房冷负荷。
Q t =Q
1
+Q
2
其中，Q
t
总制冷量（KW）
Q
1
室内设备负荷（=设备功率×0.8）
Q
2
环境冷负荷（=0.12～0.18kW/m2×机房面积）
因为所有设备均通过UPS供电，所以可根据UPS的功率来确定整个机房的设备负荷。
设计UPS的容量为120KVA，则室内设备冷负荷为
Q1 = 120*0.8*0.8*0.8=61.44KW（需要扣除设计时考虑的20%余量）
环境冷负荷为
Q2=0.1kw/平方米×85平方米＝27KW
则Qt=Q1+Q2=61.44+27=88.44KW
注：灯具发热量和UPS的发热量忽略不计。
这样，使用一个制冷量90KW左右的空调就足够了。
为了安全起见，可以使用1+1备份。
机房配电负荷计算
机房设备：机房设计机柜为50台，预计放置27台服务器机柜，2台刀片服务器机柜，2台存储设备机柜，11台网络机柜，其余为列头配电
柜、网络配线列头柜；
机房设备负荷计算
服务器机柜功率=27*3.5 KW=94.5 KW；
刀片服务器机柜功率=2*9 KW=18 KW；
存储设备机柜功率=2台*5 KW/台=10 KW；
网络机柜功率=11*2 KW=22 KW；
机房设备总功率为：144.5KW；实际使用功率取功率系数0.8，为133KW,
考虑到机房设备近期内规划UPS总功率可以考虑配120KVA；
空调用电负荷：单台空调总功率为27KW，照明消防功率约为10KW 空调及照明总功率为：64KW；
机房总用电功率为：184KW；
考虑50%余量，实际配电总功率为276KW
气体消防七氟丙烷用量计算
机房面积为270平米，高度为3米，其体积为810立方米
机房体积*海拔修正系数*设计浓度/七氟丙烷x°（环境温度）时的过热蒸气比容*（100-设计浓度）得出涉及用量。
机房体积为810m3。
正常环境温度为25℃，设计浓度为8.3，海拔修正
系数为1 那么计算公式如下：
七氟丙烷25℃时的过热蒸气比容，按下式计算：
S=K1+K2×T=0.1269+0.000513×25= 0.140 m3/Kg
防护区灭火设计用量或惰化设计用量按下式计算：
W=K*V*C/S(100-C)=1.0×810×8.30/0.140×(100-8.30)= 523.68 Kg
得出用量为523.68kg
附件1：动力配电原理图及设备清单
张家口市超能电器设备厂动力配电柜设备清单
附件2：UPS配电原理图及设备清单
张家口市超能电器设备厂UPS配电柜设备清单。
