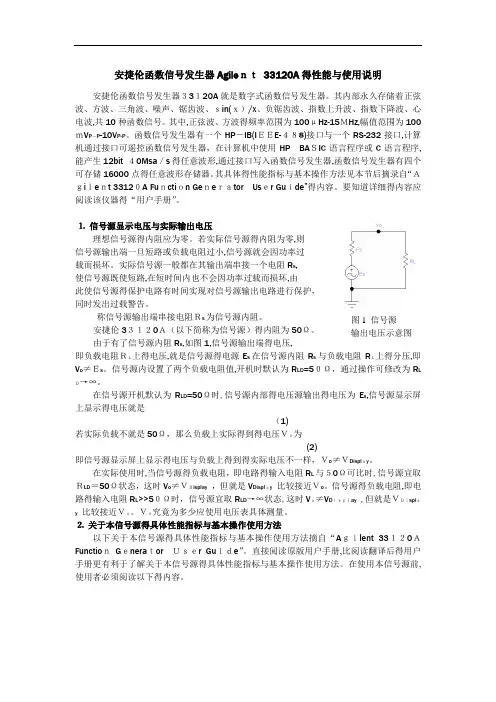

* *安捷伦函数信号发生器Agilent 33120A的性能与使用说明安捷伦函数信号发生器33120A是数字式函数信号发生器。

其内部永久存储着正弦波、方波、三角波、噪声、锯齿波、sin(x)/x 、负锯齿波、指数上升波、指数下降波、心电波，共10种函数信号。

其中，正弦波、方波的频率范围为100 μHz － 15MHz，幅值范围为100mV P-P －10V P-P 。

函数信号发生器有一个HP-IB （ IEEE-488）接口和一个RS-232接口，计算机通过接口可遥控函数信号发生器，在计算机中使用HP BASIC 语言程序或 C 语言程序，能产生12bit 40Msa/s的任意波形，通过接口写入函数信号发生器，函数信号发生器有四个可存储16000点的任意波形存储器。

其具体的性能指标和基本操作方法见本节后摘录自“ Agilent 33120A Function Generator User Guide”的内容。

要知道详细的内容应阅读该仪器的“用户手册”。

⒈ 信号源显示电压与实际输出电压理想信号源的内阻应为零。

若实际信号源的内阻为零，则信号源输出端一旦短路或负载电阻过小，信号源就会因功率过载而损坏。

实际信号源一般都在其输出端串接一个电阻R s，使信号源既使短路，在短时间内也不会因功率过载而损坏，由此使信号源的保护电路有时间实现对信号源输出电路进行保护，同时发出过载警告。

称信号源输出端串接电阻R 为信号源内阻。

图 1 信号源s输出电压示意图安捷伦 33120A （以下简称为信号源）的内阻为50 Ω。

由于有了信号源内阻 R s，如图 1 ，信号源输出端的电压，即负载电阻 R L上的电压，是信号源的电源E s在信号源内阻R s和负载电阻 R L上的分压，即V o≠E s。

信号源内设置了两个负载电阻值，开机时默认为R LD =50 Ω,通过操作可修改为R LD →∞。

在信号源开机默认为R LD =50 Ω时，信号源内部的电压源输出的电压为E s，信号源显示屏上显示的电压是V DisplayRLD1Es（ 1 ）R s R LDE s2若实际负载不是50 Ω，那么负载上实际得到的电压V o为V o R L E s 1E s（ 2）R s R L2即信号源显示屏上显示的电压与负载上得到的实际电压不一样，V o≠V Display。

agilent脉冲信号发生器参数
安捷伦8114A脉冲信号发生器是一款高功率单通道信号源，其主要参数如下：
- 频率范围：1Hz至15MHz。

- 幅度输出：1Vpp至50Vpp（50Ω至50Ω时），2Vpp至100Vpp（1KΩ至50Ω时）。

- 输出电流：20mA至1A（50Ω至50Ω时），40mA至2A（1KΩ至50Ω时）。

- 上升时间：最快可达7ns。

- 定时分辨率：100ps。

- 控制方式：可通过GPIB编程控制，采用SCPI编程命令。

- 保护功能：为保护被测器件，可调节电压、电流和占空比限制。

- 触发方式：可利用外触发或设置门限及人工触发，产生连续脉冲串。

- 人机交互：具有清楚的图形用户界面，自动设置、帮助、存储/调用等功能，易于使用。

这些参数使安捷伦8114A脉冲信号发生器能够生成精确、可重复的脉冲波形，满足各种测试需求。

Agilent E4438C信号发生器Agilent E4438C信号发生器是一种高性能的无线信号发生器，它可以产生宽带、模拟和数字调制信号。

本文档将介绍Agilent E4438C信号发生器的主要性能指标和应用领域。

主要性能指标频率范围Agilent E4438C信号发生器的频率范围非常广泛，可以覆盖从250kHz到6GHz的频率范围。

频率精度非常高，最小可以达到0.001Hz，而频率稳定性则非常好，可以达到10ppm/hour。

输出功率Agilent E4438C信号发生器的输出功率可以在-136dBm到+21dBm之间进行调节。

如果需要更高的输出功率，可以通过外部放大器进行增益。

而输出功率的精度和稳定性都非常高，可以在0.5dB以内。

调制功能Agilent E4438C信号发生器支持多种调制方式，包括AM、FM、PM、FSK、BPSK、QPSK等数字调制方式，以及调频、调相、调幅等模拟调制方式。

此外，Agilent E4438C信号发生器还可以同时输出多种调制信号，用于测试多媒体和数字通信系统。

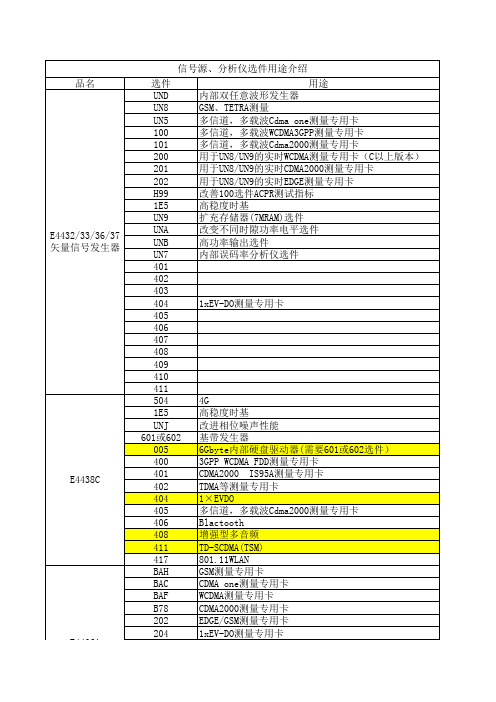

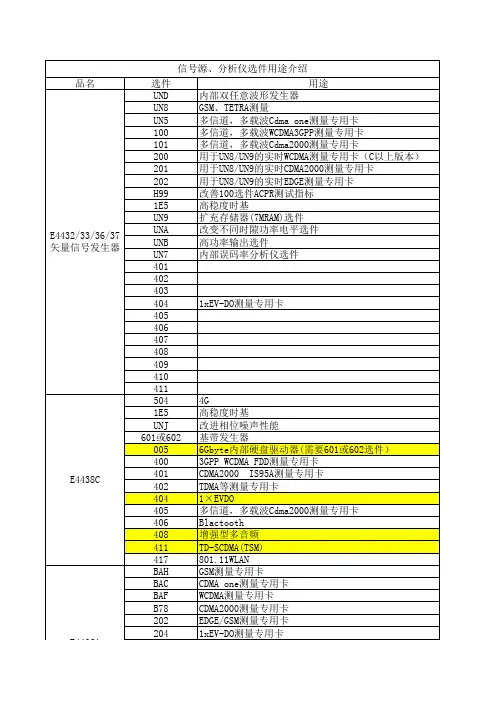

硬件和软件接口Agilent E4438C信号发生器具有丰富的接口方式，包括USB、LAN、GPIB等。

同时，Agilent也提供了一些软件开发工具，可以方便地进行编程操作。

这些接口和软件工具为用户提供了丰富的实验操作手段。

应用领域Agilent E4438C信号发生器主要应用于通信和雷达系统的设计、测试和验证。

以下是一些常见的应用场景：通信系统测试Agilent E4438C信号发生器可以模拟各种无线网络（如802.11、3G、4G、5G 等）信号，用于测试无线通信系统的性能。

通过设置不同的调制方式和信号特性，可以模拟出各种现实场景下的通信信号，对无线通信系统的覆盖范围、带宽、误码率等性能指标进行测试。

雷达系统测试Agilent E4438C信号发生器可以用于测试雷达系统的性能，包括目标探测、跟踪、识别、干扰抵抗等方面。

安捷伦函数信号发生器Agile ｎｔ 33120A 得性能与使用说明安捷伦函数信号发生器３3１20A 就是数字式函数信号发生器。

其内部永久存储着正弦波、方波、三角波、噪声、锯齿波、ｓin(ｘ）/x 、负锯齿波、指数上升波、指数下降波、心电波,共10种函数信号。

其中,正弦波、方波得频率范围为100μHz-15ＭHz,幅值范围为100ｍV P －P -10V P-P 。

函数信号发生器有一个HP －IB(I ＥＥE-４８8)接口与一个RS-232接口,计算机通过接口可遥控函数信号发生器，在计算机中使用HP BA ＳIC 语言程序或C 语言程序,能产生12bit ４0Msa ／s 得任意波形,通过接口写入函数信号发生器,函数信号发生器有四个可存储16000点得任意波形存储器。

其具体得性能指标与基本操作方法见本节后摘录自“Ａｇi ｌe ｎt 3312０A Fu ｎcti ｏn Ge ｎe ｒａtor Us ｅr Gu ｉde ”得内容。

要知道详细得内容应阅读该仪器得“用户手册”。

⒈ 信号源显示电压与实际输出电压理想信号源得内阻应为零。

若实际信号源得内阻为零,则 信号源输出端一旦短路或负载电阻过小,信号源就会因功率过 载而损坏。

实际信号源一般都在其输出端串接一个电阻R s , 使信号源既使短路,在短时间内也不会因功率过载而损坏,由此使信号源得保护电路有时间实现对信号源输出电路进行保护， 同时发出过载警告。

称信号源输出端串接电阻Ｒs 为信号源内阻。

安捷伦3３１２0Ａ（以下简称为信号源）得内阻为50Ω。

由于有了信号源内阻R s ,如图1,信号源输出端得电压,即负载电阻ＲＬ上得电压,就是信号源得电源E s 在信号源内阻R s 与负载电阻R Ｌ上得分压,即V o ≠Ｅs 。

信号源内设置了两个负载电阻值,开机时默认为R LD =5０Ω，通过操作可修改为R L Ｄ→∞。

在信号源开机默认为R LD =50Ω时,信号源内部得电压源输出得电压为E s ,信号源显示屏上显示得电压就是（1)若实际负载不就是50Ω，那么负载上实际得到得电压Ｖｏ为(2)即信号源显示屏上显示得电压与负载上得到得实际电压不一样，Ｖo ≠ＶDispl ａy 。

安捷伦函数信号发生器Agilent 33120A 的性能与使用说明安捷伦函数信号发生器33120A 是数字式函数信号发生器。

其内部永久存储着正弦波、方波、三角波、噪声、锯齿波、sin(x)/x 、负锯齿波、指数上升波、指数下降波、心电波，共10 种函数信号。

其中，正弦波、方波的频率范围为100 μHz －15MHz ，幅值范围为100mV P-P－10V P-P。

函数信号发生器有一个HP-IB ( IEEE-488 )接口和一个RS-232 接口，计算机通过接口可遥控函数信号发生器，在计算机中使用HP BASIC 语言程序或C 语言程序，能产生12bit 40Msa/s 的任意波形，通过接口写入函数信号发生器，函数信号发生器有四个可存储16000 点的任意波形存储器。

其具体的性能指标和基本操作方法见本节后摘录自“ Agilent 33120A Function Generator User Guide ”的内容。

要知道详细的内容应阅读该仪器的“用户手册” 。

⒈ 信号源显示电压与实际输出电压理想信号源的内阻应为零。

若实际信号源的内阻为零，则信号源输出端一旦短路或负载电阻过小，信号源就会因功率过载而损坏。

实际信号源一般都在其输出端串接一个电阻R s，使信号源既使短路，在短时间内也不会因功率过载而损坏，由此使信号源的保护电路有时间实现对信号源输出电路进行保护，同时发出过载警告。

称信号源输出端串接电阻R s 为信号源内阻。

图1 信号源输出电压示意图安捷伦33120A (以下简称为信号源)的内阻为50 Ω。

由于有了信号源内阻R s，如图 1 ，信号源输出端的电压，即负载电阻R L上的电压，是信号源的电源E s在信号源内阻R s和负载电阻R L 上的分压，即V o ≠E s 。

信号源内设置了两个负载电阻值，开机时默认为 R LD =50 Ω,通过操作可修改为 R LD→∞。

在信号源开机默认为 R LD =50 Ω时，信号源内部的电压源输出的电压为 E s ，信号源显示屏上显示的电压是若实际负载不是 50Ω，那么负载上实际得到的电压 V o 为即信号源显示屏上显示的电压与负载上得到的实际电压不一样， V o ≠V Display 。
