第一节 变压器绕组连同套管的tg δ试验一、试验目的测量变压器绕组绝缘的介质损耗角正切值 tg δ，主要用于检查变压器是否受潮、绝缘老化、油质劣化、绝缘上附着油泥及严重局部缺陷等。
二、试验标准1.不同温度下的tg δ值可用固定公式10/)(3.11212t t tg tg -⨯=δδ（式中1δtg 、2δtg 分别在温度1t 、2t 时的tg δ值）算出。
2．20℃时tg δ不大于下列数值 500kV 0.6% 110～220kV 0.8% 35kV 1.5%交接时应测量变压器绕组的tg δ，并作为该设备原始记录，以后试验应与原始值比较，应无明显变化（一般不大于30%）。
试验电压如下：绕组电压10kV 及以上： 10kV 绕组电压10kV 以下： Un绕组tg δ与原始值比较变大或变小都可能是缺陷的反映，同一变压器各绕组tg δ应基本一致。
三、试验仪器变压器绕组连同套管的tg δ试验所需仪器见下表四、试验步骤试验前准备工作：1、填写第一种工作票，编写作业控制卡、质量控制卡，班里工作许可手续。
2、向工作班组人员交危险点告知，交代工作内容、人员分工、带电部位，并履行确认手续后开工。
3、准备试验用仪器、仪表、工具，所用仪器仪表良好，所用仪器、仪表、工具在合格周期内。
4、检查变压器外壳，应可靠接地。
5、利用绝缘操作杆带地线上去将变压器带电部位放电。
6、放电后，拆除变压器高压、中压低压引线，其他作业人员撤离现场。
7、检查变压器外观，清洁表面污垢。
8、接取电源，先测量电源电压是否符合实验要求，电源线必须牢固，防止突然断开，检查漏电保护装置是否灵敏动作。
9、试验现场周围装设试验围栏，并派专人看守。
变压器绕组连同套管的tgδ试验接线图如下试验步骤：1、首先将介质损耗测试仪接地，连接好电源输入线。
2、将高压侧A、B、C3三相绕组短接起来。
3、将非测试的低压绕组a、b、c、o短路接地；4、将红色高压线一端芯线“Cx”插座上。
通过计算说明测量介质损耗角正切的
原理

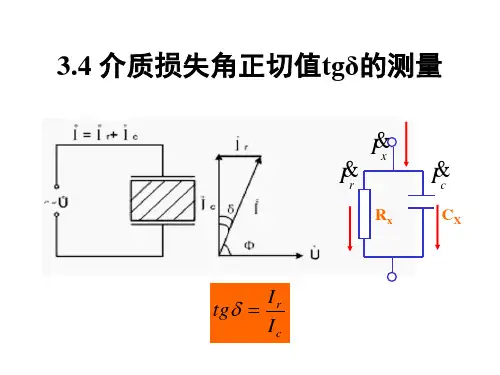

介质损耗角正切值的测量原理如下：
当交流电压施加在介质上时，介质中的电压与电流之间存在相位角差，残余角称为介质损耗角，切线tg称为介质损耗角正切。
一般采用两种方法测量介质损耗角正切值：谐振法和电流激波法。
谐振法主要针对交流电介质的介电损耗进行测量，通过建立介质中的谐振回路来测量损耗值。
而电流激波法则通过在绝缘体中引入高强度的电流激波，测量在电流激波作用下的介质损耗。
通过测量介质损耗角正切值，可以反映绝缘介质在交流电压作用下的有功电流分量和无功电流分量的比值，是衡量交流有功损耗大小的特征参数。
其值越小，意味着绝缘的介质损耗越小。
通过测量tgδ可以反映出绝缘的分布性缺陷，如果缺陷是集中性的，有时测tgδ就不灵敏。
介质损耗正切角（Tan Delta）的概念与意义1. 引言介质损耗正切角（Tan Delta）是电气工程中一个重要的物理量，用以描述介质对电能的损耗程度。
它是介质中损耗功率与储存功率之比的正切值，也常被称为介质的损耗因数。
本文将详细介绍Tan Delta的概念、测量方法、应用领域以及意义。
2. Tan Delta的定义在电力系统中，传输线和电容器等元件中常常存在着电能的损耗。
当电能从一种形式转化为另一种形式时，会因为一些不可避免的效应而产生能量损耗。
这种损耗是由于电场在介质中的能量耗散引起的。
介质损耗正切角Tan Delta是介质的特性之一，用以描述介质中电能的损耗程度。
它是介质中损耗功率与储存功率之比的正切值，记作tanδ。
其中，损耗功率指的是在介质中转化为其他形式能量的功率，储存功率则是指在介质中储存的能量。
3. Tan Delta的测量方法Tan Delta的测量通常需要使用专门的仪器和设备。
下面介绍几种常用的测量方法。
3.1 可变电容器法可变电容器法是一种常用的测量Tan Delta的方法。
该方法使用一个可变电容器与被测样品电容器连接，在不同频率下通过改变可变电容器的电容值来测量Tan Delta。
通过测量电容值的变化和相应的相位差，可以计算出Tan Delta的值。
3.2 桥路法桥路法是另一种常用的测量Tan Delta的方法。
该方法使用交流桥路来测量电容器的电阻和电容值以及相应的相位差，通过这些测量结果可以计算出Tan Delta的值。
3.3 光学法光学法是一种非接触式的测量Tan Delta的方法。
该方法使用光学传感器来测量介质中的光学特性，并通过这些测量结果计算出Tan Delta的值。
4. Tan Delta的应用领域Tan Delta在电力系统和电气设备的设计、制造及维护过程中起着重要的作用。
以下是一些Tan Delta的应用领域：4.1 电容器选择和评估在电力系统中，电容器广泛应用于电力传输和电能储存等场景。
介质损耗角正切值的测量介质损耗角正切值的测量介质损耗角正切值的测量试验目的与特点介质损耗角正切的概念：tanδ→ 反映绝缘介质在交流电压作用下，介质中有功电流分量和无功电流分量的比值，是衡量交流有功损耗大小的特征参数，其值越小，意味着绝缘的介质损耗越小P =Qtgδ= U²ωCtgδ介质损耗角正切测量目的有效性 1.受潮； 2.穿透性导电通道 3.绝缘内含气泡的游离，绝缘分层、脱壳。
4.绝缘有脏污、劣化老化；5.小等值电容被试品存在严重局部缺陷；局限性对非穿透的局部损坏则不易发现，并且被试绝缘体积越大，反映局部缺陷越发不容易，故对尺寸较大的设备应分解测试。
介质损耗角正切测量的特点假设集中性缺陷部分的绝缘与良好部分绝缘为并联关系：结论：对非穿透的局部损坏则不易发现，并且被试绝缘体积越大，反映局部缺陷越发不容易，故对尺寸较大的设备应分解测试。
测试设备用西林电桥测量tgδ的工作原理：如果C4的单位取 uf 则在数值上tgδ=C4；接线方式→正接线与反接线正接线特点：被试品两端均对地绝缘；优点：测试误差较小，测试时较为安全（电桥本体处于低电位）；缺点：不便于进行现场测试（现场设备多为一端接地）反接线特点：被试品一端接地；优点：便于进行现场测试；缺点：测试误差较大，测试时较危险（电桥本体处于高电位）；测量时的注意事项(1）无论采用何种接线，电桥本体必须良好接地。
(2）应在检流计灵敏度最低时切合电源 (3）应尽量解体测试电力变压器高压侧对低压侧现场试验影响测量结果的主要因素1.外界电场干扰2.外界磁场干扰3.温度的影响4.试验电压的影响现场测试电压一般取10kV5.被试品电容量的影响6.表面泄漏电流的影响测试前应清除绝缘表面的积污和水分，必要时可在绝缘表面安装屏蔽环。
减小误差的措施抗干扰介质损耗全自动测试仪 1.加设屏蔽；ˊ 2.采用移相电源（可消除同频率的电场干扰）通过改变试验电源的相位，使得与干扰源反相； 3.采用倒相法 - 将电源正接、反接各测一次； 4.采用数字滤波技术时域信号→频域信号→采用软件技术滤除干扰信号→计算tgδ真实值；电力变压器介损测试电力变压器介损试验接线a)高压绕组对低压绕组及地；b)低压绕组对高压绕组及地; c)高低压绕组对地;测量结果的分析判断1.三比较法2．绕组的tgδ 在20℃时不大于下列数值：330~500kV为0.6%; 66~220kV为0.8%; 35kV及以下为1.5%；3．除tanδ 值以外，还应注意 Cx 的变化情况。
