下载文档原格式
一,出油污1.碳酸钠 7%,氢氧化钠 3%.磷酸钠 3%，硅酸钠 2%。
水 85%2,溶液加热值70~80 摄氏度，浸泡30 分钟左右二，酸洗~15%硫酸溶液2，溶液加热之70~80 摄氏度，浸泡30 分钟左右三，反黑1、加入发黑烟（加热型）1： 1 比例兑水2、将溶液加热至130~145 摄氏度， chuli50~80 分钟四、皂化1、方：肥皂水溶液（30~50g/L ）2、加热到80~100 摄氏度，处理十分钟左右。
常温发黑液的方 ( 转载 )3常温发黑液的组成①主盐无论是硒化物系，还是非硒化物的常温发黑剂， Cu2＋都是成膜的关键组分，最常用的为硫酸铜。
②氧化剂在常温发黑剂中，必有氧化剂和铜盐、铁基体等参与氧化还原反应才能成膜，常用的有二氧化硒、亚硒酸等，此外还有硝酸、亚硝酸盐、硝酸盐等。
③加速剂起催化作用，能提高反应成膜速度，最常用的为氯化镍、硫酸镍等。
④络合剂主要作用是络合铜，控制其置换速度，以保障结合力、常用的有柠檬酸盐、酒石酸盐、氟化物、磺基水杨酸等。
⑤稳定剂主要是维持发黑剂pH 值稳定。
从而使常温发黑操作正常稳定。
常选材料有硼酸、磷酸、磷酸缓冲液、氨水、磷酸二氢盐等。
⑥表面活性剂使基体表面润滑、发黑膜均匀一致，可消除发花、浮灰现象，常用的有 OP 乳化剂、十二烷基硫酸钠等。
4钢铁常温发黑液具体方现根据各种杂志所刊发钢铁常温发黑论文资料，并依据我公司研究成果，公布以下具体方，供进行此项研究者参考。
配方 1：硫酸铜4～ 8 g/L二氧化硒4～ 8 g/L磷酸盐7～ 15 g/L硝酸盐2～ 4 g/L柠檬酸盐2～ 4 g/L稳定剂20 ml/LpH～时间3～ 5min配方 2硫酸铜1～ 3g/L亚硒酸2～ 3g/L磷酸2～ 4 g/L有机酸～ g/L十二烷基硫酸钠～ g/L复合添加剂10～15 g/LpH2～3时间2～ 6 min配方 33～ 7 g/L硫酸铜硫酸镍2～ 3 g/L乙二胺四乙酸二钠4～ 5 g/L亚硒酸4～ 5 g/L磷酸盐～ g/LpH 值～时间30～60 s配方 4硫酸铜～ g/L硝酸～ ml/L二氧化硒～ g/L磷酸～ ml/L对苯二酚～ g/L发黑促进剂～ g/L乙二胺四乙酸二钠～ g/LOP-10乳化剂适量配方 5硝酸铜4～ 6 g/L亚硒酸5～ 10 g/L磷酸5～ 10 ml/L氯化钠1～ 2 g/LpH～配方 6硫酸铜2～ 4 g/L二氧化硒 4 g/L磷酸10～15 g/L氯化镍10～15 g/L酒石酸钾钠 2 g/L柠檬酸钾 2 g/L时间3～ 6 min配方 7硫酸铜） 3 g/L磷酸缓冲液） 4 g/L亚硒酸 (H23） 1 g/LSeO添加剂 3 g/L时间1～3 min 配方 8：硫酸镍1g/L亚硒酸4g/L磷酸二氢锌2g/L硼酸4g/LDPEⅢ-1～ 2 ml/LpH～时间10～ 60 s 配方 9：硫酸铜3～5 g/L亚硒酸3～5 g/L磷酸二氢锌4～5 g/L柠檬酸2～3 g/L硝酸钾1g/L添加剂20 ml/L配方 10：硫酸铜4～5 g/L二氧化硒4～5 g/L硫酸镍3～4 g/L氧化锌2～3 g/L磷酸10～ 15 g/LTX-10乳化剂10 g/L稳定剂5～10 g/L时间3～8 min 配方 11：硫酸铜4～6 g/L二氧化硒～3g/L硫酸镍～2g/L柠檬酸钾2g/L对苯二酚1～ g/L时间1～5 min 配方 12：硫酸铜2g/L亚硒酸4g/L钼酸钠2g/L硫代硫酸钠1g/L硫酸镍4g/LpH～时间5～8 min 配方 13：二氧化硒5g/L硫酸铜4g/L硫酸镍4g/L硝酸锌10 g/LTX-10乳化剂 5 g/L络合剂10ml/L时间2～5 min5工艺参数的影响发黑液浓度的影响常温发黑剂浓度过高时，成膜速度过快，膜层较疏松，结合力不好；浓度过低，发黑速度慢。
一,出油污1.碳酸钠 7%,氢氧化钠 3%.磷酸钠 3%，硅酸钠 2%。
水 85%2,溶液加热值 70~80 摄氏度，浸泡 30 分钟左右二，酸洗~15%硫酸溶液2，溶液加热之 70~80 摄氏度，浸泡 30 分钟左右三，反黑1、加入发黑烟（加热型） 1： 1 比例兑水2、将溶液加热至 130~145 摄氏度， chuli50~80 分钟四、皂化1、方：肥皂水溶液（ 30~50g/L ）2、加热到 80~100 摄氏度，处理十分钟左右。
常温发黑液的方（转载）常温发黑液的组成①主盐无论是硒化物系，还是非硒化物的常温发黑剂， Cu2＋都是成膜的关键组分，最常用的为硫酸铜。
②氧化剂在常温发黑剂中，必有氧化剂和铜盐、铁基体等参与氧化还原反应才能成膜，常用的有二氧化硒、亚硒酸等，此外还有硝酸、亚硝酸盐、硝酸盐等。
③加速剂起催化作用，能提高反应成膜速度，最常用的为氯化镍、硫酸镍等。
④络合剂主要作用是络合铜，控制其置换速度，以保障结合力、常用的有柠檬酸盐、酒石酸盐、氟化物、磺基水杨酸等。
⑤稳定剂主要是维持发黑剂 pH 值稳定。
从而使常温发黑操作正常稳定。
常选材料有硼酸、磷酸、磷酸缓冲液、氨水、磷酸二氢盐等。
⑥表面活性剂使基体表面润滑、发黑膜均匀一致，可消除发花、浮灰现象，常用的有 OP 乳化剂、十二烷基硫酸钠等。
4 钢铁常温发黑液具体方现根据各种杂志所刊发钢铁常温发黑论文资料，并依据我公司研究成果，公布以下具体方，供进行此项研究者参考配方 1：硫酸铜4～ 8 g/L二氧化硒4～ 8 g/L磷酸盐7～ 15 g/L硝酸盐2～ 4 g/L柠檬酸盐2～ 4 g/L稳定剂20 ml/LpH时间3～ 5 min配方2硫酸铜1～ 3 g/L亚硒酸2～ 3 g/L对苯二酚 ～ g/L 发黑促进剂 ～ g/L 乙二胺四乙酸二钠 ～ g/L OP-10乳化剂 适量配方 5硝酸铜 亚硒酸 磷酸 氯化钠pH 配方 6硫酸铜 二氧化硒 磷酸 氯化镍 酒石酸钾钠 柠檬酸钾 时间 配方 7 硫酸铜）4～ 6 g/L 5～ 10 g/L5～ 10 ml/L 1～ 2 g/L 2～ 4 g/L 4 g/L 10～15 g/L 10～15 g/L 2 g/L 2 g/L 3～ 6 min 3 g/L 磷酸缓冲液） 4 g/L亚硒酸 (H 2SeO 3) 1 g/L添加剂 1～3 min 配方 8：磷酸 有机酸 十二烷基硫酸钠 复合添加剂 pH 时间 配方 3 硫酸铜 硫酸镍 乙二胺四乙酸二钠 亚硒酸磷酸盐 pH 值 时间 配方 4 硫酸铜 硝酸 二氧化硒 磷酸 2～ 4 g/L ～ g/L ～ g/L 10～15 g/L 2～3 2～ 6 min 3～ 7 g/L 2～ 3 g/L 4～ 5 g/L 4～ 5 g/L ～ g/L 30～ 60 s ～ g/L ml/L ～ g/Lml/L3 g/L时间硫酸铜硫酸镍亚硒酸磷酸二氢锌硼酸DPEⅢ- pH 时间配方 9：硫酸铜亚硒酸磷酸二氢锌柠檬酸硝酸钾添加剂配方 10：硫酸铜二氧化硒硫酸镍氧化锌磷酸TX-10乳化剂稳定剂时间配方 11：硫酸铜二氧化硒硫酸镍柠檬酸钾对苯二酚时间配方 12：硫酸铜亚硒酸钼酸钠硫代硫酸钠硫酸镍 pH 时间配方 13：二氧化硒硫酸铜硫酸镍硝酸锌4 g/L1 g/L4 g/L2 g/L4 g/L1～2 ml/L10～60 s3～5 g/L 3～5 g/L 4～5 g/L 2～3 g/L1 g/L20 ml/L4～5 g/L 4～5 g/L 3～4 g/L 2～3 g/L 10～15 g/L 10 g/L5～10 g/L 3～8 min4～6 g/L ～3 g/L～2 g/L2 g/L1～g/L1～5 min2 g/L4 g/L2 g/L1 g/L4 g/L5～8 min5 g/L4 g/L4 g/L磷酸10 g/L TX-10乳化剂 5 g/L络合剂 10 ml/L时间 2～5 min5 工艺参数的影响发黑液浓度的影响常温发黑剂浓度过高时，成膜速度过快，膜层较疏松，结合力不好；浓度过低，发黑速度慢。
常温发黑液的使用技巧常温发黑液的使用技巧常温发黑是近年来推广普及的表面处理新技术。
由于它的诸多优点，一问世即受到人们的关注。
它使用简单、不须加温（室温使用）、工作效率高、无三废排放、可有效地改善工作条件，经济实用、不需专用设备、特别适用于小批、零星工件的发黑处理。
因此深受广大用户的欢迎。
常温发黑也称‘常温发蓝’这是人们习惯上的称呼，处理后的工件为正黑色。
正确使用药液处理的工件油黑发亮，药膜坚固，摩擦不掉，长期不锈。
达到令人满意的效果。
但是，在实际使用中，由于用户对此产品了解不足，使用不当，有时却难以达到令人满意的程度。
任何工作都有技巧，它来自对此事物的较深刻的认识和了解。
常温发黑液的使用也是如此，如使用不当就会使它的功效降低，甚至达不到工艺要求。
因此，深入了解其性能，正确使用常温发黑液就成了普及新技术的重要问题。
常温发黑液使用中最关键的环节是工件的预先清洗，工件在发黑前必须用除油清洗剂进行除油清洗（批量生产时可采用碱性煮沸除油），注意清洗液表面漂浮的油膜不要在工件取出时再次污染工件。
然后用浓度不低于15％的盐酸除锈，（看似无锈的工件也应在盐酸中进行表面‘活化’）不能草率了事。
否则会影响发黑效果。
发黑中的问题大致有以下几种：1、花斑现象；2、膜层不牢；3、‘变色’问题；4、药液失效快。
为了使大家对此新工艺有较多了解，使这一简便易行的新工艺迅速普及。
现就北京光华热化材料厂生产的常温发黑液的使用技巧加以介绍。
该常温发黑液由两种液体配合而成，溶液呈弱酸性。
正确使用可使工件表面形成坚固的黑色氧化膜，其坚固程度可与传统的‘煮黑’工艺相媲美。
一、避免出现花斑现象：在常温发黑中较常遇到的问题就是工件表面在发黑后颜色不匀，严重的甚至有明显的花斑现象。
此现象主要是由以下几种原因造成的：1.工件表面预处理不好，没有彻底清洗干净。
有残留的油渍或锈斑。
解决此现象的办法是：在发黑前对工件进行彻底的除油清洗。
并注意避免二次污染，不要带油污手套拿取清洗后的工件。
常温发黑剂配方引言：常温发黑剂是一种用于将物体表面变黑的化学制剂。
它可以应用于多个领域，如电子产品、装饰材料、家具等。
本文将介绍一种常温发黑剂的配方，以帮助读者了解其制备过程和使用方法。
一、材料准备1. 原料：氯化银、硝酸银、硫酸亚铁、盐酸、葡萄糖、脱离水、去离子水。
2. 仪器设备：玻璃容器、电磁加热器、搅拌器、滤纸、烧杯、量筒、烧杯夹等。
二、配方制备1. 氯化银溶液的制备：a. 在一个玻璃容器中加入一定量的去离子水。
b. 慢慢加入氯化银，同时用搅拌器均匀搅拌。
c. 搅拌至氯化银完全溶解，得到氯化银溶液。
2. 硝酸银溶液的制备：a. 取另一个玻璃容器，加入一定量的去离子水。
b. 慢慢加入硝酸银，同时用搅拌器均匀搅拌。
c. 搅拌至硝酸银完全溶解，得到硝酸银溶液。
3. 硫酸亚铁溶液的制备：a. 在一个玻璃容器中加入一定量的去离子水。
b. 慢慢加入硫酸亚铁，同时用搅拌器均匀搅拌。
c. 搅拌至硫酸亚铁完全溶解，得到硫酸亚铁溶液。
4. 发黑液的制备：a. 取一个烧杯，加入一定量的氯化银溶液。
b. 慢慢加入硝酸银溶液，同时用搅拌器均匀搅拌。
c. 继续加入硫酸亚铁溶液，同时继续搅拌，直至混合液变为黑色。
d. 将黑色混合液过滤，得到发黑液。
5. 发黑剂的制备：a. 取一个玻璃容器，加入一定量的发黑液。
b. 加入适量的盐酸，调节溶液的酸碱度。
c. 慢慢加入葡萄糖，同时用搅拌器均匀搅拌。
d. 继续搅拌，直至溶液变得均匀。
三、使用方法1. 清洗物体表面：使用清洁剂清洗待处理物体表面，确保表面无灰尘和污垢。
2. 涂覆发黑剂：使用喷雾器、刷子或浸泡等方式将发黑剂均匀涂覆在物体表面。
注意避免涂覆过厚或不均匀，以免影响发黑效果。
3. 氧化反应：将涂覆了发黑剂的物体放置在通风处，让其与空气中的氧发生氧化反应。
反应时间根据物体材料和发黑效果的要求而定，一般为几小时至数天。
4. 清洗和保护：发生氧化反应后，用清水冲洗物体表面，去除多余的发黑剂。

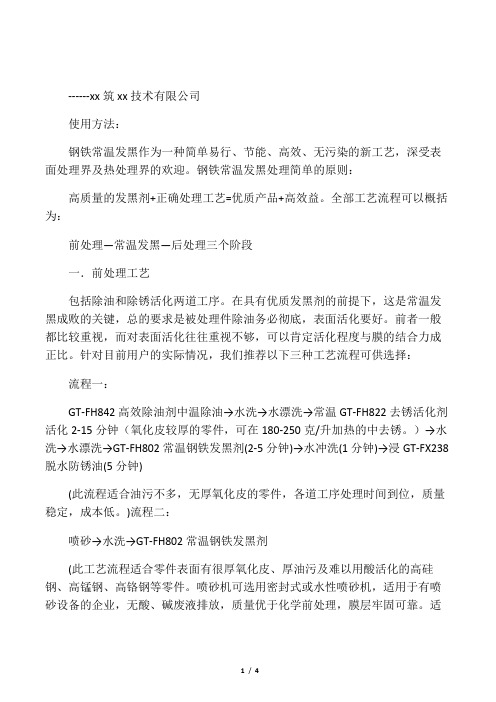

------xx筑xx技术有限公司使用方法：钢铁常温发黑作为一种简单易行、节能、高效、无污染的新工艺，深受表面处理界及热处理界的欢迎。
钢铁常温发黑处理简单的原则：高质量的发黑剂+正确处理工艺=优质产品+高效益。
全部工艺流程可以概括为：前处理—常温发黑—后处理三个阶段一．前处理工艺包括除油和除锈活化两道工序。
在具有优质发黑剂的前提下，这是常温发黑成败的关键，总的要求是被处理件除油务必彻底，表面活化要好。
前者一般都比较重视，而对表面活化往往重视不够，可以肯定活化程度与膜的结合力成正比。
针对目前用户的实际情况，我们推荐以下三种工艺流程可供选择：流程一：GT-FH842高效除油剂中温除油→水洗→水漂洗→常温GT-FH822去锈活化剂活化2-15分钟（氧化皮较厚的零件，可在180-250克/升加热的中去锈。
）→水洗→水漂洗→GT-FH802常温钢铁发黑剂(2-5分钟)→水冲洗(1分钟)→浸GT-FX238脱水防锈油(5分钟)(此流程适合油污不多，无厚氧化皮的零件，各道工序处理时间到位，质量稳定，成本低。
)流程二：喷砂→水洗→GT-FH802常温钢铁发黑剂(此工艺流程适合零件表面有很厚氧化皮、厚油污及难以用酸活化的高硅钢、高锰钢、高铬钢等零件。
喷砂机可选用密封式或水性喷砂机，适用于有喷砂设备的企业，无酸、碱废液排放，质量优于化学前处理，膜层牢固可靠。
适用于有喷砂设备的企业无酸、碱废液排放，质量优于化学前处理，膜层牢固可靠。
)流程三：超声波除油→水洗→除锈活化→水洗→GT-FH802常温钢铁发黑剂(适用于有深孔、盲孔和形状复杂的零件。
)二、常温发黑处理经前处理并清洗干净的工件即可转入常温发黑处理：1、配槽液：GT-FH802常温钢铁发黑剂为浓缩液加2-4倍清洁水为工作液，工作液的PH 值保持为2~2.52、发黑：工件进入常温发黑工作液后1分钟，可将工件上下抖动数次，使表面充分接触发黑液，发黑时间2~5分钟，掌握好发黑时间是得到优质发黑膜的关键，不同的材质，不同的工作液浓度发黑时间不一样，判断的依据：视工件表面有一层均匀黑色膜即可。
一,出油污1.碳酸钠7%,氢氧化钠3%.磷酸钠3%，硅酸钠2%。
水85%2,溶液加热值70~80摄氏度，浸泡30分钟左右二，酸洗1.10~15%硫酸溶液2，溶液加热之70~80摄氏度，浸泡30分钟左右三，反黑1、加入发黑烟（加热型）1：1比例兑水2、将溶液加热至130~145摄氏度，chuli50~80分钟四、皂化1、方：肥皂水溶液（30~50g/L）2、加热到80~100摄氏度，处理十分钟左右。
常温发黑液的方(转载)3 常温发黑液的组成①主盐无论是硒化物系，还是非硒化物的常温发黑剂，Cu2＋都是成膜的关键组分，最常用的为硫酸铜。
②氧化剂在常温发黑剂中，必有氧化剂和铜盐、铁基体等参与氧化还原反应才能成膜，常用的有二氧化硒、亚硒酸等，此外还有硝酸、亚硝酸盐、硝酸盐等。
③加速剂起催化作用，能提高反应成膜速度，最常用的为氯化镍、硫酸镍等。
④络合剂主要作用是络合铜，控制其置换速度，以保障结合力、常用的有柠檬酸盐、酒石酸盐、氟化物、磺基水杨酸等。
⑤稳定剂主要是维持发黑剂pH值稳定。
从而使常温发黑操作正常稳定。
常选材料有硼酸、磷酸、磷酸缓冲液、氨水、磷酸二氢盐等。
⑥表面活性剂使基体表面润滑、发黑膜均匀一致，可消除发花、浮灰现象，常用的有OP乳化剂、十二烷基硫酸钠等。
4 钢铁常温发黑液具体方现根据各种杂志所刊发钢铁常温发黑论文资料，并依据我公司研究成果，公布以下具体方，供进行此项研究者参考。
配方1：硫酸铜4～8 g/L二氧化硒4～8 g/L磷酸盐7～15 g/L硝酸盐2～4 g/L柠檬酸盐2～4 g/L稳定剂20 ml/LpH 2.0～2.5时间3～5 min配方2硫酸铜1～3 g/L亚硒酸2～3 g/L磷酸2～4 g/L有机酸 1.0～1.5 g/L十二烷基硫酸钠0.1～0.3 g/L复合添加剂10～15 g/LpH 2～3时间2～6 min配方3硫酸铜3～7 g/L硫酸镍2～3 g/L乙二胺四乙酸二钠4～5 g/L亚硒酸4～5 g/L磷酸盐 2.0～3.0 g/LpH值 2.0～3.0时间30～60 s配方4硫酸铜 2.0～2.5 g/L硝酸 1.0～2.0 ml/L二氧化硒 2.5～3.0 g/L磷酸 1.0～1.5 ml/L对苯二酚0.8～1.2 g/L发黑促进剂 1.5～2.0 g/L乙二胺四乙酸二钠0.5～0.8 g/LOP-10乳化剂适量配方5硝酸铜4～6 g/L亚硒酸5～10 g/L磷酸5～10 ml/L氯化钠1～2 g/LpH 1.1～1.2配方6硫酸铜2～4 g/L二氧化硒 4 g/L磷酸10～15 g/L氯化镍10～15 g/L酒石酸钾钠 2 g/L柠檬酸钾 2 g/L时间3～6 min配方7硫酸铜(CuSO4.5H2O） 3 g/L磷酸缓冲液(H3PO4.KH2PO4） 4 g/L亚硒酸(H2SeO3） 1 g/L添加剂 3 g/L时间1～3 min 配方8：硫酸镍 1 g/L亚硒酸 4 g/L磷酸二氢锌 2 g/L硼酸 4 g/LDPE-Ⅲ1～2 ml/LpH 2.5～3.5时间10～60 s 配方9：硫酸铜3～5 g/L亚硒酸3～5 g/L磷酸二氢锌4～5 g/L柠檬酸2～3 g/L硝酸钾 1 g/L添加剂20 ml/L配方10：硫酸铜4～5 g/L二氧化硒4～5 g/L硫酸镍3～4 g/L氧化锌2～3 g/L磷酸10～15 g/L TX-10乳化剂10 g/L稳定剂5～10 g/L时间3～8 min 配方11：硫酸铜4～6 g/L二氧化硒 1.5～3 g/L 硫酸镍0.5～2 g/L 柠檬酸钾 2 g/L对苯二酚1～1.5 g/L 时间1～5 min 配方12：硫酸铜 2 g/L亚硒酸 4 g/L钼酸钠 2 g/L硫代硫酸钠 1 g/L硫酸镍 4 g/LpH 1.5～2.5时间5～8 min 配方13：二氧化硒 5 g/L硫酸铜 4 g/L硫酸镍 4 g/L硝酸锌10 g/LTX-10乳化剂 5 g/L络合剂10 ml/L时间2～5 min5 工艺参数的影响5.1 发黑液浓度的影响常温发黑剂浓度过高时，成膜速度过快，膜层较疏松，结合力不好；浓度过低，发黑速度慢。
常温发黑剂操作中的注意事项（平谷区）
现在很多金属五金处理厂都采用常温发黑液的方法，有很多厂家都反映常温发黑
没有煮黑好操作，其实不然，首先常温发黑的方法对前处理要求很高，必须要清洗干净后才能发黑，其实这种方法很环保，国家也很支持，那么在操作中我们需要注意的是什么呢。
筑宝公司平谷服务中心
注意事项：1：除油锈彻底干净，用专门的清洗剂去除。
2：配比要正确，按照正确比例稀释。
3：时间要掌握好，不是浸泡时间越长效果就越好，看具体厂家要求。
4：发黑好后最好上防锈油。
筑宝公司平谷服务中心成立于1994年,专业从事新型建筑材料的研制和推广工作,通过积极采用国际先进科技和进口优质原料,历经十余年奋发努力，现已拓展为有系统开发能力、自主知识产权、全面品控生产、独立销售的实体,并已初步建起全国分支机构,使得我们在全国各地都能为客户及时提供品质卓越的产品和服务.。
一,出油污1.碳酸钠7%,氢氧化钠3%.磷酸钠3%，硅酸钠2%。
水85%2,溶液加热值70~80摄氏度，浸泡30分钟左右二，酸洗~15%硫酸溶液2，溶液加热之70~80摄氏度，浸泡30分钟左右三，反黑1、加入发黑烟（加热型）1：1比例兑水2、将溶液加热至130~145摄氏度，chuli50~80分钟四、皂化1、方：肥皂水溶液（30~50g/L）2、加热到80~100摄氏度，处理十分钟左右。
常温发黑液的方(转载)3常温发黑液的组成①主盐无论是硒化物系，还是非硒化物的常温发黑剂，Cu2＋都是成膜的关键组分，最常用的为硫酸铜。
②氧化剂在常温发黑剂中，必有氧化剂和铜盐、铁基体等参与氧化还原反应才能成膜，常用的有二氧化硒、亚硒酸等，此外还有硝酸、亚硝酸盐、硝酸盐等。
③加速剂起催化作用，能提高反应成膜速度，最常用的为氯化镍、硫酸镍等。
④络合剂主要作用是络合铜，控制其置换速度，以保障结合力、常用的有柠檬酸盐、酒石酸盐、氟化物、磺基水杨酸等。
⑤稳定剂主要是维持发黑剂pH值稳定。
从而使常温发黑操作正常稳定。
常选材料有硼酸、磷酸、磷酸缓冲液、氨水、磷酸二氢盐等。
⑥表面活性剂使基体表面润滑、发黑膜均匀一致，可消除发花、浮灰现象，常用的有OP乳化剂、十二烷基硫酸钠等。
4钢铁常温发黑液具体方现根据各种杂志所刊发钢铁常温发黑论文资料，并依据我公司研究成果，公布以下具体方，供进行此项研究者参考。
配方1：硫酸铜4～8 g/L二氧化硒4～8 g/L磷酸盐7～15 g/L硝酸盐2～4 g/L柠檬酸盐2～4 g/L稳定剂20 ml/LpH～时间3～5 min配方2硫酸铜1～3 g/L亚硒酸2～3 g/L磷酸2～4 g/L有机酸～g/L十二烷基硫酸钠～g/L复合添加剂10～15 g/LpH2～3时间2～6 min配方3硫酸铜3～7 g/L硫酸镍2～3 g/L乙二胺四乙酸二钠4～5 g/L亚硒酸4～5 g/L磷酸盐～g/LpH值～时间30～60 s配方4硫酸铜～g/L硝酸～ml/L二氧化硒～g/L磷酸～ml/L对苯二酚～g/L发黑促进剂～g/L乙二胺四乙酸二钠～g/LOP-10乳化剂适量配方5硝酸铜4～6 g/L亚硒酸5～10 g/L磷酸5～10 ml/L氯化钠1～2 g/LpH～配方6硫酸铜2～4 g/L二氧化硒 4 g/L磷酸10～15 g/L氯化镍10～15 g/L酒石酸钾钠 2 g/L柠檬酸钾 2 g/L时间3～6 min配方7硫酸铜） 3 g/L磷酸缓冲液） 4 g/L亚硒酸(H2SeO3） 1 g/L添加剂 3 g/L时间1～3 min 配方8：硫酸镍 1 g/L亚硒酸 4 g/L磷酸二氢锌 2 g/L硼酸 4 g/LDPE-Ⅲ1～2 ml/LpH～时间10～60 s 配方9：硫酸铜3～5 g/L亚硒酸3～5 g/L磷酸二氢锌4～5 g/L柠檬酸2～3 g/L硝酸钾 1 g/L添加剂20 ml/L配方10：硫酸铜4～5 g/L二氧化硒4～5 g/L硫酸镍3～4 g/L氧化锌2～3 g/L磷酸10～15 g/L TX-10乳化剂10 g/L稳定剂5～10 g/L时间3～8 min 配方11：硫酸铜4～6 g/L二氧化硒～3 g/L硫酸镍～2 g/L柠檬酸钾 2 g/L对苯二酚1～g/L时间1～5 min 配方12：硫酸铜 2 g/L亚硒酸 4 g/L钼酸钠 2 g/L硫代硫酸钠 1 g/L硫酸镍 4 g/LpH～时间5～8 min 配方13：二氧化硒 5 g/L硫酸铜 4 g/L硫酸镍 4 g/L硝酸锌10 g/LTX-10乳化剂 5 g/L络合剂10 ml/L时间2～5 min5工艺参数的影响发黑液浓度的影响常温发黑剂浓度过高时，成膜速度过快，膜层较疏松，结合力不好；浓度过低，发黑速度慢。
常温发黑液的使用技巧
常温发黑是近年来推广普及的表面处理新技术。
由于它的诸多优点，一问世即受到人们的关注。
它使用简单、不须加温（室温使用）、工作效率高、无三废排放、可有效地改善工作条件，经济实用、不需专用设备、特别适用于小批、零星工件的发黑处理。
因此深受广大用户的欢迎。
常温发黑也称‘常温发蓝’这是人们习惯上的称呼，处理后的工件为正黑色。
正确使用药液处理的工件油黑发亮，药膜坚固，摩擦不掉，长期不锈。
达到令人满意的效果。
但是，在实际使用中，由于用户对此产品了解不足，使用不当，有时却难以达到令人满意的程度。
任何工作都有技巧，它来自对此事物的较深刻的认识和了解。
常温发黑液的使用也是如此，如使用不当就会使它的功效降低，甚至达不到工艺要求。
因此，深入了解其性能，正确使用常温发黑液就成了普及新技术的重要问题。
常温发黑液使用中最关键的环节是工件的预先清洗，工件在发黑前必须用除油清洗剂进行除油清洗（批量生产时可采用碱性煮沸除油），注意清洗液表面漂浮的油膜不要在工件取出时再次污染工件。
然后用浓度不低于15％的盐酸除锈，（看似无锈的工件也应在盐酸中进行表面‘活化’）不能草率了事。
否则会影响发黑效果。
发黑中的问题大致有以下几种：
1、花斑现象；
2、膜层不牢；
3、‘变色’问题；
4、药液失效快。
为了使大家对此新工艺有较多了解，使这一简便易行的新工艺迅速普及。
现就北京光华热化材料厂生产的常温发黑液的使用技巧加以介绍。
该常温发黑液由两种液体配合而成，溶液呈弱酸性。
正确使用可使工件表面形成坚固的黑色氧化膜，其坚固程度可与传统的‘煮黑’工艺相媲美。
••一、避免出现花斑现象：
在常温发黑中较常遇到的问题就是工件表面在发黑后颜色不匀，严重的甚至有明显的花斑现象。
此现象主要是由以下几种原因造成的：
1.工件表面预处理不好，没有彻底清洗干净。
有残留的油渍或锈斑。
解决此现象的办法是：在发黑前对工件进行彻底的除油清洗。
并注意避免二次污染，不要带油污手套拿取清洗后的工件。
二是用盐酸清除工件表面的锈迹和氧化层，使表面活化。
在水洗后立即进行发黑处理。
（建议用15％以上浓度的盐酸水溶液清洗工件，市售工业盐酸浓度一般为30％左右）
2.在发黑过程中工件紧压在一起，妨碍了药液与工件表面的均匀接触。
也易造成花斑现象。
解决此问题的办法是尽量使工件表面都能均匀接触药液。
对于较小的不宜分别吊装的工件可用网篮盛装，在发黑处理中随时抖动网篮，尽量使全部工件都能均匀接触药液。
3.在刚刚发黑后的工件有轻微发花时，可不作处理，本药液有自身修复功能，工件放置24小时后颜色会自动变得均匀。
对严重花斑的工件须重新进行脱膜处理后酸洗，才能再次进行补救发黑处理。
二、让发黑膜更牢固
在常温发黑液刚刚问世时，发黑膜不牢是此类产品的通病。
也是此工艺产品最难解决的重点问题。
工件发黑后表面的发黑膜附着力较差，严重的用手一摩擦即出现脱落现象。
致使许多试验过此类产品的人一提起此类产品即摇头。
北京光华热化材料厂经过几年的不断研究、改进，目前出产的第四代常温发黑液已妥善解决了此问题。
但如果使用不当，有时仍会出现。
它出现的原因有以下几种：
1.发黑膜可摩擦掉，擦后工件颜色明显变浅。
此现象是由于工件的除油清洗不彻底，或存在二次污染现象。
机加工的工件都必须进行清洗（因机床润滑液中即含有油脂）。
砂纸打磨无法代替酸洗除锈。
2.发黑膜可摩擦掉，擦后工件颜色仍是黑色。
是因发黑处理时间过长，致使工件表面的发黑层过厚。
形成一个发黑浮层，故附着力差。
解决办法是：在工件达到要求黑色时及时取出工件，工件在脱离药液后的一段时间内会继续反应使工件表面进一步黑化。
这样既节约时间又可增长药液的使用寿命。
3.工件酸洗后水洗不彻底，将残余酸液带到发黑液中，造成反应过快。
严重时会影响药液使用。
解决办法是：工件在酸洗后要用水冲洗干净。
再进行发黑处理。
除油后水洗、酸洗后水洗、发黑后水洗不要用同一个水池，并尽量用活水冲洗。
4.发黑工件表面有浮锈也是造成发黑膜不牢的原因之一，工件在酸洗、水洗后应立即进行发黑。
5.常温发黑液和传统的碱性发黑有所不同，发黑后的工件在24小时内仍在进行后期反应。
因此检查发黑膜的附着力应在24小时后进行，随着后效时间的延长膜层的附着力会越来越好。
三、避免工件发黑后‘变色’：
常温发黑液改变工件颜色的原理是氧化反应，所以发黑后的工件须即时进行脱水封闭。
如果发黑后的工件不及时浸油封闭，已活化的元素和空气继续反应便会出现变色现象。
用厂家特制的‘脱水油’封闭效果最好。
它可将工件表面的水分子较好地‘置换’掉，并代之以油膜保护工件。
如果没有专用的脱水油，可将机油加热至200℃左右（油的沸点一般为300℃）浸泡工件代替。
封闭后的工件颜色可保持长期幽黑发亮。
发黑后的工件‘生锈’一般是以下原因造成的：
1.发黑后的工件不进行浸油脱水处理会很快变色，甚至整体变为黄色（好似生锈）。
因此，发黑后的工件一定要进行脱水处理（在脱水油中浸泡5-10分钟）。
但既使已暂时变色的工件，浸油后仍会变黑。
2.发黑后的工件用一般油脂涂覆未进行脱水防护处理，使工件表面的水分子被封在油膜里面。
时间一长易出现由里向外的生锈现象。
解决的办法是：使用专用的置换型脱水防锈油，它可将工件表面的水分子置换为油分子，从而避免工件由里向外生锈。
脱水油的防锈期一般不少于180天，在北方干燥地区，防锈期会更长。
没有脱水防锈油者可用煮沸的机油浸泡工件。
3.脱水油在使用过程中会不可避免的带入水份，它在油层底部会形成沉积水，工件在脱水处理时如果投在容器底部会置身水中，达不到脱水目的。
解决的办法是：脱水油在使用时在容器中间最好设置一个隔离网。
使工件在置入脱水油中时设法保证不接触容器底部的水层。
长时间使用后的脱水油中水份含量会明显增加，在静置24小时后会沉积在容器底部。
应及时将容器底部的水份放掉。
如含水量过多时应更换新油。
四、提高发黑液使用效率：
工厂产品如何降低成本是大家共同关心的问题。
如果药液处理的工件太少，必然会造成产品成本提高。
而合理使用药液则可大大提高药液使用寿命。
药液失效快的主要原因有以下几点：
1.药液使用不当。
少量的工件却配制了大量的药液。
使用过的药液即使不在使用，发黑时留在药液中的铁元素也会继续和药液反应，消耗药液的有效成分，降低药液的使用寿命。
最好按工件的多少配制适量的药液，配好的药液不要长时间存放，要及时使用。
最好是随用随配。
发黑件最好是集中处理。
不要用用停停，间隔中断。
一次性使用会效果更好。
2.工件清洗后将过多的水份带入药液，致使药液稀释。
解决的办法是：水洗后的工件尽量先沥净滴水后再放入发黑液中处理。
3.药液存放不当：常温发黑液的原液怕强光照射，如长时间放置在光线较强的地方，药液会变色，其有效成分会降低。
也不可在低温中冷冻。
保存发黑液时应放在阴暗处。
避免强光直射和高温、冷冻。
4.药液使用不当：发黑时工件在药液中放置时间过长，造成药液过度反应，不必要的消耗了药液的有效成分，致使药效缩短。
解决的办法是：注意发黑过程，在工件黑度基本达到要求时及时中止发黑。
5.将碱性清洗剂带入发黑液中也会降低药液功效。
由于发黑液是弱酸性，带入的碱性物质会中和药液的有效成分，影响药液的效果。
6.发黑液一般不要长时间存放，一般不要超过半年。
以免影响使用效果。
7.为了进一步提高常温发黑液的使用效率，降低发黑成本，北京光华热化材料厂生产的常温发黑液具有澄清再用功能。
使用后的发黑液一般会逐渐变得浑浊，发黑效果降低。
此时可将药液静置24小时，使其澄清，然后将澄清的药液泵出，补加新液后使用，可反复使用多次。
••••总之，每一种新工艺的采用都要辅以必要的保障措施。
能否正确使用常温发黑液，是提高产品质量，降低产品成本的关键所在。
使用不当，会降低其正常效果的1-2倍。
其效果与成本的差异相差甚大。
正确使用发黑液，发黑工件会幽黑发亮，膜层牢固，摩擦不脱，经久不锈。
达到令人满意的效果。
其检测结果完全达到国标GB5936-86的要求标准。
也完全满足兵器部《钢铁零件碱性化学氧化技术条件》WJ535-82的标准。
深入了解、正确使用此技术，从而使这一省时、省事、节能、高效、即改善环境又达到发黑防护的新工艺发挥其应有的作用，对加速我国的机械工业的技术进步是很有意义的事。
