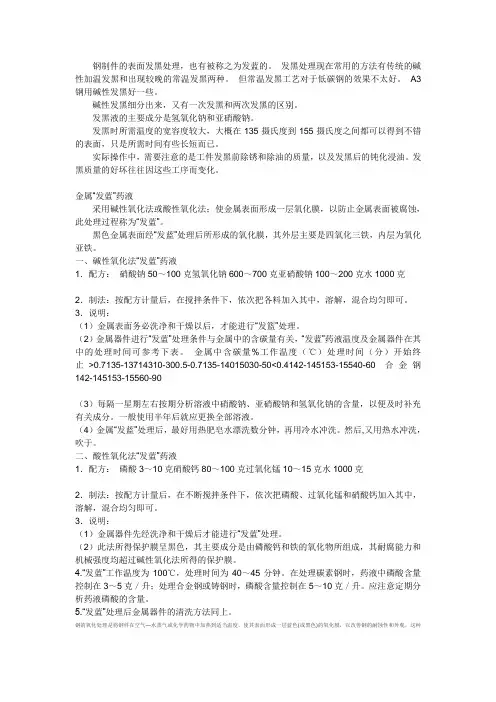

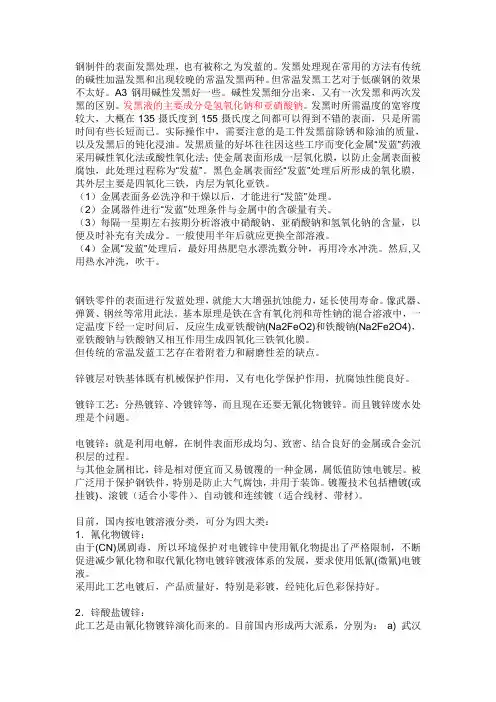

钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液
采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液
1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克
2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：
（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.0-300.5-0.0-50<0.4142-145153-15540-60合金钢142-145153-15560-90
（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液
1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克
2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
3．说明：
（1）金属器件先经洗净和干燥后才能进行“发蓝”处理。
（2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。
4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。应注意定期分析药液磷酸的含量。
5.“发蓝”处理后金属器件的清洗方法同上。
Blacken Fe 603常温钢铁高效发黑剂
(发布时间:09月24日)
1适用范围
Blacken Fe 603钢铁常温发黑剂，具有钢铁氧化、磷化双重功能，适用于弹簧、齿轮、兵器、枪械、光学仪表、链条、油咀油泵、轴承、标准件、五金工具、阀门水泵、机械零件等各种不允许电镀或油漆加工的精密机械的防护和装饰。
2选用产品
Blacken Fe 603A 钢铁常温发黑剂
Blacken Fe 603B 钢铁常温发黑剂
3槽液控制
Blacken Fe 603A 10%
Blacken Fe 603B 10%
状态蓝绿色液体
pH 值2.5-3.5
处理温度常温
处理时间8-12min
处理方式浸渍、涂刷
以配制1000L工作液为例
配制1吨工作液时，先加入400L的水，再加入Blacken Fe 603A100Kg，然后加入Blacken Fe 603B100Kg拌匀，再加400L水，搅拌均匀后即可使用。发黑时间的长短要根据工作的材质决定，用水冲洗1- 2分钟必须冲尽工件表面的附着物和残液。浸入脱水防锈油中3-5分钟，注意要将工件上下抖动几次。发黑前的脱脂和除锈工序是钢铁常温发黑的关键工序，其处理质量的高低将直接影响到发黑膜的附着力和外观等。定期将沉淀物进行过滤清除，溶液PH值大于3.5时，需补加Blacken Fe 603A和Blacken Fe 603B。
4设备材质
槽体可用塑料或低碳钢内衬玻璃钢。
5工艺流程（根据不同要求选择适宜的处理工艺）
脱脂→水洗→除锈活化→水洗→水洗→发黑→水洗→钝化→水洗→脱水防锈油
脱脂→水洗→除锈活化→脱脂→水洗→发黑→水洗→水洗→浸热机油
脱脂→水洗→除锈活化→水洗→水洗→发黑→水洗→封闭处理→烘干或自干
本公司将根据每个客户的实际情况提供适宜、详尽的处理工艺
6 废水处理
Blacken Fe 603钢铁常温发黑剂是酸性物质，排放前要经适当处理，请参阅光华公司废水处理说明103号。
7包装贮运
30Kg塑料桶包装，按一般化学品运输，储存于阴凉干燥处。
以上产品资料及技术参数是SHINE的技术人员根据实际使用中的经验和实验结果得到的，可以作为使用时的参考，最佳的技术参数将由SHINE的技术人员根据现场的情况来确定。对于在我们不了解情况下的使用，SHINE 只对产品本身的质量负责。
