下载文档原格式
钢铁的氧化处理钢铁的氧化处理俗称发蓝(发黑)，因为氧化处理后的零件表面生成的氧化膜呈黑色而得名。
现代工业上钢铁发蓝采用高温型和常温型两种工艺。
无论高温氧化还是常温发黑，膜层厚度均只有0.6μm～1.5μm，故不影响零件的精度。
钢铁经发蓝处理后虽可提高耐蚀性，但效果均不及金属镀层，也不如磷化层。
氧化后的工件经适当的后处理，可明显提高其耐蚀性和润滑性。
钢铁氧化成本较低、工效高、保持精度，又无氢脆危险，常用作机械、精密仪器、兵器和日常用品的一般防护、装饰。
一些对氢脆很敏感的弹簧钢、细铁丝和薄钢片也常用发蓝膜作防护层。
第一节钢铁高温氧化法一、基本原理高温发蓝是将钢铁浸入浓氢氧化钠溶液中，在大于l00℃的高温下氧化处理，氧化膜的主要成分是磁性氧化铁(Fe3O4)。
其实膜层颜色并非都是蓝黑色，它取决于钢铁材料的成分、表面状态和氧化工艺规范。
一般钢铁呈黑色和蓝黑色；铸铁和含硅较高的钢呈黑褐色。
高温发蓝的机理相当复杂，目前尚无定论，有化学反应和电化学反应两种假说。
(I)化学成膜假说。
钢铁表面在热碱溶液和氧化剂作用下生成亚铁酸钠：亚铁酸钠进一步与溶液中的氧化剂反应生成铁酸钠：Na2Fe02和Na2Fe2O4在浓碱中有较大的溶解度，但当两者混合在一起时会互相作用生成四氧化三铁：四氧化三铁在溶液中溶解度小，当浓度达到饱和时结晶出来，先形成晶核，再长大成晶体，最终连成一片完整的膜。
当钢铁表面被氧化膜完全覆盖后，溶液与基体被隔开，铁的溶解和氧化膜的形成都随之降低。
在形成四氧化三铁的同时，铁酸钠容易发生水解变成氢氧化铁，称为红色挂灰，部分存在于溶液中，部分粘附于零件上不易洗脱，影响外观质量。
(2)电化学学说。
钢铁氧化是一个电化学过程，即在微阳极区发生铁的溶解反应Fe-2e→Fe2+，在有氧化剂存在下的强碱溶液中生成铁酸：而另一方面，在微阴极上FeOOH被还原：FeOOH和HFe02发生中和及脱水反应生成Fe3O4：但并不排除部分Fe(OH)2在微阴极上氧化的可能性：钢铁的氧化速度与化学成分和金相组织有关，通常含碳量高的氧化速度快，氧化温度可低一点，时间可缩短，低碳钢则相反。
钢铁市场趋势未来五年的机会和挑战随着全球经济的发展和工业化进程的加快，钢铁市场一直是关注的焦点之一。
在探讨未来五年的钢铁市场趋势中，我们需要关注机会和挑战，并分析其对行业的影响。
一、需求增长带来的机会随着经济发展，对钢铁的需求在未来五年有望持续增长，尤其是在新兴市场的推动下。
例如，中国和印度等国家的基础设施建设和城市化进程仍在继续，这将增加对钢铁产品的需求。
此外，一带一路倡议的推进，将进一步促进国际钢铁贸易，为出口型钢铁企业带来更多机会。
二、技术创新带来的机会钢铁行业一直在努力推动技术创新以提高生产效率和产品质量。
在未来五年，随着新技术的应用，钢铁行业将迎来新的机会。
例如，高性能钢材、新型合金材料以及先进的生产工艺将成为行业的发展趋势。
这些创新有助于提高钢铁产品的性能、降低生产成本，并扩大市场占有率。
三、可持续发展带来的机会在全球关注环境保护和可持续发展的背景下，钢铁行业也面临着一些挑战，但同时也带来了一些机会。
未来五年，随着绿色环保理念的推进，钢铁企业将迎来更多的投资机会。
例如，发展低碳技术、节能减排等措施将成为行业的发展重点，同时也是企业获得政府支持和市场竞争力的关键。
四、市场竞争带来的挑战尽管钢铁市场发展的机会令人振奋，但同时也面临着激烈的市场竞争。
全球钢铁产能过剩的问题依然存在，并且国际贸易保护主义倾向的增加使得市场竞争更加激烈。
此外，新兴市场和发达国家之间的供需结构差异、价格波动以及原材料价格上涨等因素也将对行业带来一定的挑战。
五、环境压力带来的挑战钢铁生产是资源密集型行业，对环境的影响较大。
在全球环境意识的日益提高下，钢铁行业面临着更高的环境压力与挑战。
国内外环保法规的不断升级和执行力度的加强将对钢铁企业产生影响，并且相关环境税收和排放限制政策的出台将增加企业的运营成本。
综上所述，未来五年的钢铁市场既有机会也有挑战。
发展新兴市场、技术创新、可持续发展以及迎接市场竞争和环境压力等方面都需要行业积极应对。
金属加工方法之发黑处理一.概述发黑处理是目前最常见的一种提高钢材防腐蚀性能，它的原理也比较简单，就是在金属的表面形成一层氧化膜，从而达到隔绝外界空气、水蒸气等因素，最终达到防锈的目的。
如果在对钢材的外观要求不是很高，那么就可以使用发黑进行处理。
发黑处理二. 发黑原理及应用范围目前，在我国的金属加工行业当中存在着发黑处理技术，该技术主要就是指操作人员把相关的工件放在空气、水蒸气或化学药物的溶液中，同时根据不同的温度进行反应，最终经过反应的工件就会在表面形成一层蓝色或黑色的氧化膜，并改善工件的耐蚀性和外观。
经过发黑处理的工件表面形成的氧化膜主要是由四氧化三铁和氧化亚铁组成的。
该表面处理工艺是需要一定条件才能进行的，如果条件达不到，那么该处理根本无法进行反应。
其首要的条件就是相关的反应溶液，当前，钢铁零件的发黑一般都是使用各种发黑溶液进行的，最常见的发黑溶液有亚硝酸钠和硝酸钠的熔融盐。
另外，人们也可以在高温热空气中进行发黑处理，高温热空气的温度都是要超过五百摄氏度的，否则就无法使空气当中的有效成分跟钢铁进行反应。
在发黑的时候，其需要的溶液成分、反应温度和时间都是根据钢铁的基体成分决定的，因为不同的钢材，其性能和成分都是不一样的。
另外，发黑膜的成为磁性氧化铁，厚度为0.5～1.5微米，颜色也可分为蓝、黑两种，这些都跟材料成分和加工条件有关的。
单独的发黑膜抵抗腐蚀性能是比较差的，但是在经过涂油涂蜡或涂清漆后，抗蚀性和抗摩擦性都有所改善。
除此之外，发黑的工件尺寸和光洁度对质量是不影响的，因此，就被广泛的应用在精密仪器、光学仪器、工具、硬度块及机械行业中的标准件当中。
卡环发黑处理三.发黑处理的沉淀和后沉淀现象经常跟发黑处理打交道的人都知道一种影响发黑处理效果的现象，即沉淀和后沉淀现象，沉淀现象就是在发黑过程当中有沉淀产生，从而会影响发黑效果。
之所以会出现沉淀现象，主要是因为在钢铁发黑时，钢铁基体就会被发黑液氧化产生Fe2+，Fe2+则会被进一步氧化为Fe3+，Fe3+与亚硒酸根离子反应生成 Fe2(SeO3)3沉淀。

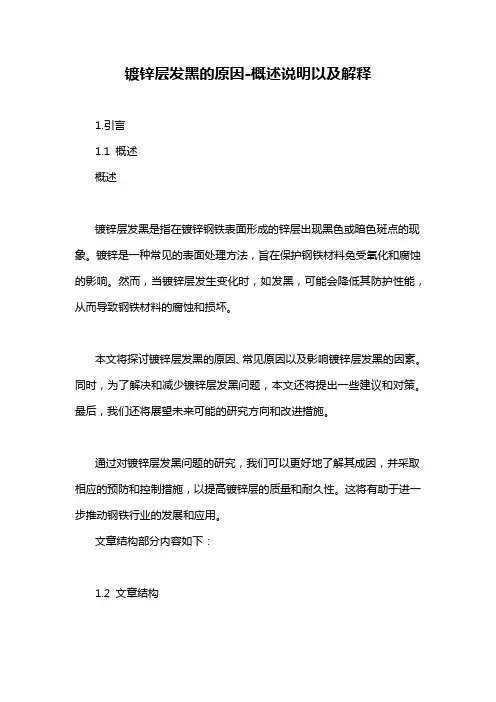

镀锌层发黑的原因-概述说明以及解释1.引言1.1 概述概述镀锌层发黑是指在镀锌钢铁表面形成的锌层出现黑色或暗色斑点的现象。
镀锌是一种常见的表面处理方法，旨在保护钢铁材料免受氧化和腐蚀的影响。
然而，当镀锌层发生变化时，如发黑，可能会降低其防护性能，从而导致钢铁材料的腐蚀和损坏。
本文将探讨镀锌层发黑的原因、常见原因以及影响镀锌层发黑的因素。
同时，为了解决和减少镀锌层发黑问题，本文还将提出一些建议和对策。
最后，我们还将展望未来可能的研究方向和改进措施。
通过对镀锌层发黑问题的研究，我们可以更好地了解其成因，并采取相应的预防和控制措施，以提高镀锌层的质量和耐久性。
这将有助于进一步推动钢铁行业的发展和应用。
文章结构部分内容如下：1.2 文章结构本文将按照以下顺序来阐述镀锌层发黑的原因。
首先，将在引言部分对文章的主题进行概述，介绍镀锌层的基本概念和作用，以及关于镀锌层发黑的现象。
接着，正文部分将详细探讨镀锌层发黑的常见原因，包括化学反应、露天环境等因素。
此外，也会分析影响镀锌层发黑的因素，如湿度、氧气含量等。
在结论部分，将对文章整体进行总结，指出镀锌层发黑的主要原因，并提出相应的对策和建议。
最后，展望部分将探讨未来可能的研究方向和发展趋势。
通过以上的文章结构安排，读者可以全面了解镀锌层发黑的原因，从而加深对此问题的理解。
1.3 目的本文旨在探讨镀锌层发黑的原因，以增加对镀锌层产生变色和发黑现象的理解。
通过分析镀锌层的作用、常见原因和影响因素，我们可以进一步了解为什么镀锌层会发黑，并提出相应的对策和建议。
首先，我们将阐述镀锌层的作用，包括其防腐蚀、延长使用寿命和美观的重要性。
了解镀锌层的作用对于理解镀锌层为何会发黑具有重要意义。
其次，我们将介绍镀锌层发黑的常见原因，如环境气候、化学物质的作用、材料本身的问题等等。
通过对这些原因的分析，可以帮助我们认识到镀锌层发黑是一个复杂的问题，需要综合考虑多个因素。
最后，我们将探讨影响镀锌层发黑的因素，如温度、湿度、氧气、盐分等。

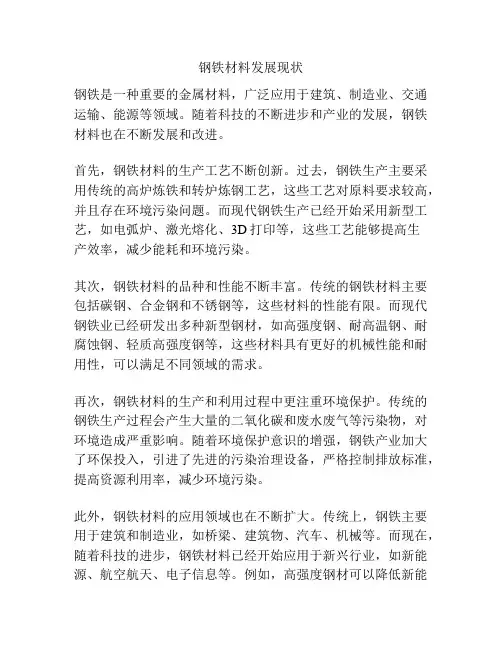

钢铁材料发展现状钢铁是一种重要的金属材料，广泛应用于建筑、制造业、交通运输、能源等领域。
随着科技的不断进步和产业的发展，钢铁材料也在不断发展和改进。
首先，钢铁材料的生产工艺不断创新。
过去，钢铁生产主要采用传统的高炉炼铁和转炉炼钢工艺，这些工艺对原料要求较高，并且存在环境污染问题。
而现代钢铁生产已经开始采用新型工艺，如电弧炉、激光熔化、3D打印等，这些工艺能够提高生产效率，减少能耗和环境污染。
其次，钢铁材料的品种和性能不断丰富。
传统的钢铁材料主要包括碳钢、合金钢和不锈钢等，这些材料的性能有限。
而现代钢铁业已经研发出多种新型钢材，如高强度钢、耐高温钢、耐腐蚀钢、轻质高强度钢等，这些材料具有更好的机械性能和耐用性，可以满足不同领域的需求。
再次，钢铁材料的生产和利用过程中更注重环境保护。
传统的钢铁生产过程会产生大量的二氧化碳和废水废气等污染物，对环境造成严重影响。
随着环境保护意识的增强，钢铁产业加大了环保投入，引进了先进的污染治理设备，严格控制排放标准，提高资源利用率，减少环境污染。
此外，钢铁材料的应用领域也在不断扩大。
传统上，钢铁主要用于建筑和制造业，如桥梁、建筑物、汽车、机械等。
而现在，随着科技的进步，钢铁材料已经开始应用于新兴行业，如新能源、航空航天、电子信息等。
例如，高强度钢材可以降低新能源汽车的重量，提高能源利用率；不锈钢材料可以用于电子产品和医疗设备等高精密领域。
总的来说，钢铁材料发展现状是不断创新和进步的。
从生产工艺到材料性能，从环境保护到应用领域，钢铁产业都在不断改进和发展，为社会经济的可持续发展做出了贡献。
未来，随着科技的不断进步和需求的不断变化，钢铁材料有望继续发展，为各个领域提供更优质的材料。

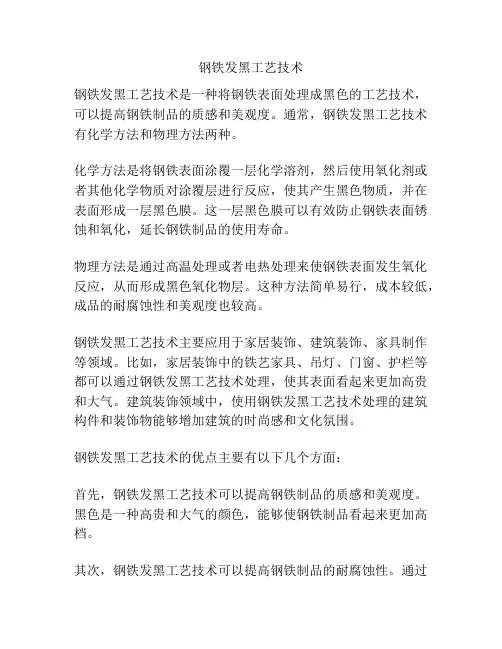

钢铁发黑工艺技术钢铁发黑工艺技术是一种将钢铁表面处理成黑色的工艺技术，可以提高钢铁制品的质感和美观度。
通常，钢铁发黑工艺技术有化学方法和物理方法两种。
化学方法是将钢铁表面涂覆一层化学溶剂，然后使用氧化剂或者其他化学物质对涂覆层进行反应，使其产生黑色物质，并在表面形成一层黑色膜。
这一层黑色膜可以有效防止钢铁表面锈蚀和氧化，延长钢铁制品的使用寿命。
物理方法是通过高温处理或者电热处理来使钢铁表面发生氧化反应，从而形成黑色氧化物层。
这种方法简单易行，成本较低，成品的耐腐蚀性和美观度也较高。
钢铁发黑工艺技术主要应用于家居装饰、建筑装饰、家具制作等领域。
比如，家居装饰中的铁艺家具、吊灯、门窗、护栏等都可以通过钢铁发黑工艺技术处理，使其表面看起来更加高贵和大气。
建筑装饰领域中，使用钢铁发黑工艺技术处理的建筑构件和装饰物能够增加建筑的时尚感和文化氛围。
钢铁发黑工艺技术的优点主要有以下几个方面：首先，钢铁发黑工艺技术可以提高钢铁制品的质感和美观度。
黑色是一种高贵和大气的颜色，能够使钢铁制品看起来更加高档。
其次，钢铁发黑工艺技术可以提高钢铁制品的耐腐蚀性。
通过化学方法或者物理方法处理后，钢铁表面形成的黑色膜或者氧化层可以有效防止钢铁表面的锈蚀和氧化，延长了钢铁制品的使用寿命。
再次，钢铁发黑工艺技术的处理过程相对简单，成本较低。
无论是化学方法还是物理方法，都可以在相对较短的时间内完成处理过程，并且所需的设备和技术要求都比较低。
最后，钢铁发黑工艺技术具有较强的适应性。
无论是不锈钢、镀锌钢还是一般的碳钢，都可以通过钢铁发黑工艺技术进行处理，使得其表面呈现黑色。
综上所述，钢铁发黑工艺技术是一种能够提高钢铁制品质感和美观度的工艺技术。
其化学方法和物理方法在家居装饰、建筑装饰等领域有着广泛的应用，能够提高钢铁制品的耐腐蚀性，并且具有处理过程简单、成本低、适应性强等优点。
随着人们对产品质量要求的提高，钢铁发黑工艺技术在未来必将得到更广泛的应用和推广。

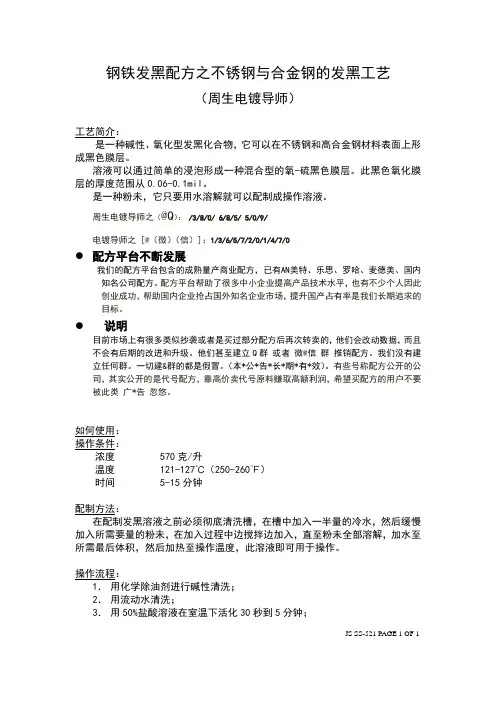

钢铁发黑配方之不锈钢与合金钢的发黑工艺（周生电镀导师）工艺简介：是一种碱性、氧化型发黑化合物，它可以在不锈钢和高合金钢材料表面上形成黑色膜层。
溶液可以通过简单的浸泡形成一种混合型的氧-硫黑色膜层。
此黑色氧化膜层的厚度范围从0.06-0.1mil。
是一种粉未，它只要用水溶解就可以配制成操作溶液。
周生电镀导师之（@Q）：/3/8/0/ 6/8/5/ 5/0/9/电镀导师之 [@（微）（信）]：1/3/6/5/7/2/0/1/4/7/0●配方平台不断发展我们的配方平台包含的成熟量产商业配方，已有AN美特、乐思、罗哈、麦德美、国内知名公司配方。
配方平台帮助了很多中小企业提高产品技术水平，也有不少个人因此创业成功，帮助国内企业抢占国外知名企业市场，提升国产占有率是我们长期追求的目标。
●说明目前市场上有很多类似抄袭或者是买过部分配方后再次转卖的，他们会改动数据，而且不会有后期的改进和升级。
他们甚至建立Q群或者微@信群推销配方。
我们没有建立任何群。
一切建&群的都是假冒。
（本*公*告*长*期*有*效）。
有些号称配方公开的公司，其实公开的是代号配方，靠高价卖代号原料赚取高额利润，希望买配方的用户不要被此类广*告忽悠。
如何使用：操作条件：浓度 570克/升温度 121-127℃（250-260℉）时间 5-15分钟配制方法：在配制发黑溶液之前必须彻底清洗槽，在槽中加入一半量的冷水，然后缓慢加入所需要量的粉未，在加入过程中边搅拌边加入，直至粉未全部溶解，加水至所需最后体积，然后加热至操作温度，此溶液即可用于操作。
操作流程：1．用化学除油剂进行碱性清洗；2．用流动水清洗；3．用50%盐酸溶液在室温下活化30秒到5分钟；JS SS-521 PAGE 1 OF 14．用流动水清洗；5．浸入溶液中发黑5到15分钟，操作温度121-127℃；6．用流动水清洗；7．使用含量0.5-8克/升的铬酸溶液清洗几秒钟来中和工件表面碱性的膜；8．流动水清洗；9．干燥处理。
铸铁及钢件的发黑处理一、发黑技术的种类：钢制件的表面发黑处理，也有被称之为发蓝的。
磷化发黑主要是指中温磷化发黑，也叫特种磷化液，这一工艺是需要加温到55摄氏度左右，适用于铸铁、中碳钢、高碳钢等材料，易于操作，得到黑色或是黑灰色磷化膜。
化学镀黑镍，适用于不锈钢、电镀镍等镀件上的直接镀镍，也适用于铝、铝合金的直接镀镍，目前这种工艺很受市场欢迎。
现在市场上最常用的发黑技术其实是以下两种碱性发黑与常温发黑，传统发黑（既碱性发黑），这种传统的钢铁发黑（发兰）是在135-150摄氏度的碱性溶液中进行的，处理时间长达1-1.5小时，能耗高，效率低，污染重，目前很多企业已经正在换用现在流行的钢铁常温发黑剂，它不仅发黑质量好，无污染，也很节能，大大提高了企业的工作效率。
弥补了传统发黑的缺陷；要注意的是常温发黑工艺对于低碳钢的效果不太好，表面效果也不是很好，但是A3钢用碱性发黑好一些。
还有一种发黑是蒸汽发黑，比较适用于冶金产品。
二、常温发黑工艺的介绍：作用与用途钢铁常温发黑剂具有溶液稳定、发黑时间短色泽适宜、使用工艺方便简单，原材料充足、成本低等优点，特别是发黑膜层的附着力，抗腐蚀能力明显优于原产品。
它具有无污染、省能源、无钢型选择性等特点。
为解决长期存在的碱性高温发黑污染大、耗能高，选择钢性等问题开辟了新的途径，为各厂家钢铁制品发黑处理提供了理想的先进工艺。
本产品广泛用于机械零件、标准件、工艺产品、弹簧等工业部门的钢铁零部件表面发黑装饰及防护处理。
主要特点主要特点：(颜色黑，附着力好，防腐性高，做工时间短)1、节约能源。
发黑完全不需用电，同碱性高温发黑比，节电100%。
2、提高工效。
碱性发黑需40-80分钟，本发黑剂只需1-5分钟。
3、发黑成本低。
设备简单、只需塑料、陶瓷槽、盆即可，而且操作容易。
4、工艺适应性强。
对钢性无选择，含碳量不同和表面加状态不同的钢铁零件均能获得整体表面颜色的一致效果，而且发黑后的工件，既可脱水油封闭；又可热浸油封闭。
钢铁常温发黑工艺1 前言钢铁常温发黑工艺由于其独特的优点而得到了广泛的应用。
国内已有40多个厂家推出了商品常温发黑剂，关于此方面的论文也是竞相刊发。
这无疑促进了该工艺的推广应用。
但由于技术保密原因，各厂家在具体应用时，由于不了解配方，而不能加以调试，从而造成了一定的困难。
本文试图在配方方面加以介绍，使人们对该工艺有更深层次的了解，从而更好地熟悉和应用该工艺，提高经济效益。
2 钢铁常温发黑的原理钢铁常温发黑的原理比较复杂，涉及许多氧化还原反应和原电池反应。
从理论上分析，可能有如下反应发生：Fe+Cu2＋→Fe2＋＋Cu3Fe+SeO32-＋6H＋→3Fe2＋＋Se2-＋3H2O4Fe2＋＋O2＋4H＋→4Fe3＋＋2H2OCu2＋＋Se2-→CuSe(黑)Fe2＋＋Se2-→FeSe(黑)2Fe3＋＋3SeO2-3→Fe2（SeO3）2(黑)3Cu+2SeO2-3＋6H＋→2CuSe+Cu2＋＋3H2O由FeSe、CuSe、Fe2（SO4）3参与成膜，形成常温发黑层。
3 常温发黑液的组成①主盐 无论是硒化物系，还是非硒化物的常温发黑剂，Cu2＋都是成膜的关键组分，最常用的为硫酸铜。
②氧化剂 在常温发黑剂中，必有氧化剂和铜盐、铁基体等参与氧化还原反应才能成膜，常用的有二氧化硒、亚硒酸等，此外还有硝酸、亚硝酸盐、硝酸盐等。
③加速剂 起催化作用，能提高反应成膜速度，最常用的为氯化镍、硫酸镍等。
④络合剂 主要作用是络合铜，控制其置换速度，以保障结合力、常用的有柠檬酸盐、酒石酸盐、氟化物、磺基水杨酸等。
⑤稳定剂 主要是维持发黑剂pH值稳定。
从而使常温发黑操作正常稳定。
常选材料有硼酸、磷酸、磷酸缓冲液、氨水、磷酸二氢盐等。
⑥表面活性剂 使基体表面润滑、发黑膜均匀一致，可消除发花、浮灰现象，常用的有OP乳化剂、十二烷基硫酸钠等。
4 钢铁常温发黑液具体配方现根据各种杂志所刊发钢铁常温发黑论文资料，并依据我公司研究成果，公布以下具体配方，供进行此项研究者参考。
黑色金属铸造市场分析现状引言黑色金属铸造是一种重要的金属加工方式，广泛应用于制造业领域。
本文将对当前黑色金属铸造市场的现状进行分析，包括市场规模、发展趋势和面临的挑战。
市场规模黑色金属铸造市场的规模持续扩大。
随着全球工业化进程的推进，对黑色金属铸造产品的需求不断增长。
特别是汽车制造、机械制造和能源行业对于大型铸造产品的需求日益增加，推动了市场的发展。
根据行业数据，截至目前，全球黑色金属铸造市场的年销售额已经达到数千亿美元，并呈现出稳步增长的趋势。
发展趋势1.技术创新：随着科技的进步，黑色金属铸造技术也在不断创新。
新的材料和工艺的应用提高了铸造产品的质量和性能，满足了不断变化的市场需求。
2.自动化生产：自动化生产已经成为黑色金属铸造行业的一个重要趋势。
通过引入自动化设备和机器人技术，可以提高生产效率、降低成本，并减少劳动力需求。
3.可持续发展：随着对环境保护意识的提高，可持续发展已经成为各行各业的重要议题之一。
在黑色金属铸造行业，使用可再生能源和循环利用废料已经成为一种趋势，有助于降低碳排放和资源消耗。
4.智能制造：智能制造是未来的趋势，也在黑色金属铸造领域有着广阔的应用前景。
通过引入物联网、人工智能和大数据分析技术，可以实现生产过程的智能化管理和优化。
面临的挑战1.人力短缺：黑色金属铸造行业需要高素质的技术人才，但当前市场上人才供应不足，人力短缺成为行业发展的一个制约因素。
2.竞争加剧：随着市场规模的扩大，黑色金属铸造行业的竞争日益激烈。
在低端产品领域，价格竞争趋于激烈，而在高端产品领域，技术和质量成为竞争的关键。
3.环境压力：黑色金属铸造涉及大量的能源消耗和废料排放，给环境带来一定的压力。
在环境保护意识提升的背景下，行业需要采取有效措施来降低对环境的影响。
4.不确定的全球经济形势：全球经济形势的不确定性也对黑色金属铸造市场带来影响。
贸易摩擦、经济衰退等因素可能导致市场需求下降，增加了经营风险。
钢铁表面低温余热发黑剂及其制备和应用方法一、钢铁表面低温余热发黑剂钢铁表面低温余热发黑剂是一种能够在低温条件下形成黑色氧化膜的材料，具有优异的防腐蚀性能和耐磨性能。
碱性发黑剂碱性发黑剂是一种在碱性条件下使用的发黑剂，主要由氢氧化钠、氢氧化钾等碱性物质组成。
其制备方法简单，成本较低，能够在较短的时间内形成均匀的黑色氧化膜。
酸性发黑剂酸性发黑剂是一种在酸性条件下使用的发黑剂，主要由硫酸、盐酸等酸性物质组成。
它能够在低温条件下形成致密的黑色氧化膜，具有较好的耐腐蚀性能和耐磨性能。
中性发黑剂中性发黑剂是一种在中性条件下使用的发黑剂，主要由氧化铁、氧化铜等物质组成。
它能够在低温条件下形成均匀的黑色氧化膜，具有较好的抗氧化性能和耐高温性能。
二、钢铁表面低温余热发黑剂的制备方法钢铁表面低温余热发黑剂的制备方法主要包括溶液法、化学沉积法和喷涂法。
溶液法溶液法是将发黑剂溶解于适量的溶剂中，形成发黑剂溶液，然后将钢铁表面浸泡在发黑剂溶液中，经过一定时间后取出，经过干燥处理即可形成黑色氧化膜。
化学沉积法化学沉积法是通过在钢铁表面沉积一层发黑剂膜，然后在低温条件下进行热处理，使其形成致密的黑色氧化膜。
喷涂法喷涂法是将发黑剂溶液或悬浮液通过喷涂设备喷涂在钢铁表面，经过一定时间后形成均匀的黑色氧化膜。
三、钢铁表面低温余热发黑剂的应用方法钢铁表面低温余热发黑剂主要应用于汽车零部件、机械设备、建筑结构等领域。
汽车零部件钢铁表面低温余热发黑剂能够提高汽车零部件的耐腐蚀性能和耐磨性能，延长使用寿命。
机械设备钢铁表面低温余热发黑剂能够提高机械设备的耐高温性能，降低表面温度，减少能源消耗。
建筑结构钢铁表面低温余热发黑剂能够提高建筑结构的防腐蚀性能，延长使用寿命，降低维护成本。
总结：钢铁表面低温余热发黑剂是一种具有广阔应用前景的材料，其制备和应用方法多种多样，能够满足不同领域的需求。
随着科学技术的不断发展，钢铁表面低温余热发黑剂将会得到更广泛的应用。
钢铁的常温发黑
毛建生
【期刊名称】《浙江水利水电专科学校学报》
【年(卷),期】2001(013)003
【摘要】通过大量试验,研究钢铁常温发黑的最佳工艺配方和控制范围,测定结果表明各项性能均达到技术要求.
【总页数】2页(P56-57)
【作者】毛建生
【作者单位】浙江水利水电学校,浙江杭州 310015
【正文语种】中文
【中图分类】TG178
【相关文献】
1.钢铁常温快速发黑剂的研制及发黑质量控制 [J], 王爱珍;张红;高红霞
2.钢铁常温发黑工艺存在问题及对策研究 [J], 魏帅;李祥松
3.钢铁常温发黑及常温磷化工艺 [J], 刘万方;王观国
4.钢铁常温环保型发黑剂及其工艺的研究 [J], 陈洁琼
5.钢铁件常温发黑的时间多长为宜？ [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
以强氧化剂使钢材表面形成一层致密的金束氧化层，阻止钢材内部腐蚀，工艺配方如下：一、除油污1、配方：碳酸钠7%，氢氧化钠3%，磷酸钠3%，硅酸钠2%，水85%。
2、工艺：溶液加热至80-90摄氏度，浸泡30分钟左右。
二、酸洗1、配方：10%-15%硫酸溶液2、工艺：溶液加热至70-80摄氏度，浸泡30分钟左右。
三、发黑1、配方：氢氧化钠33%，亚硝酸钠10%，磷酸钠2%，水55%。
2、工艺：溶液加热至130-145摄氏度，处理50-80分钟左右。
四、皂化1、配方：肥皂水溶液（30-50g/L）2、工艺：加热至80-100摄氏度，处理10分钟左右。
注意：每道工序后必须清洗处理物铁的磷化处理金属在含有锰、铁、锌的磷酸盐溶液中进行化学处理，使金属表面生成一层难溶于水的磷酸盐保护膜的方法,叫做金属的磷酸盐处理,简称磷化。
其中磷化膜层为微孔结构，厚度一般在5～20微米，膜的颜色一般由暗灰到黑灰色，与基体结合牢固，具有良好的吸附性、润滑性、耐蚀性、不粘附熔融金属（锡、铝、锌）性及较高的电绝缘性等。
磷化膜主要用作涂料的底层、金属冷加工时的润滑层、金属表面保护层以及用作电机硅钢片的绝缘处理、压铸模具的防粘处理等。
磷化处理所需设备简单，操作方便，成本低，生产效率高，被广泛用于汽车、船舶、航空航天、机械制造及家电等工业生产中。
目前用于生产的磷化工艺按磷化温度可分为:高温磷化，中温磷化，常温磷化。
磷化膜的形成机理磷化处理是在含锰、铁、锌的磷酸二氢盐与磷酸组成的溶液中进行的。
这些磷酸二氢盐可用M(H2PO4)2表示。
处理过程中，二价的锰、铁、锌生成一价、二价和三价磷酸盐，一价磷酸盐可溶，二价磷酸盐稍可溶，三价磷酸盐不溶解，三价磷酸盐在金属表面沉积即形成所谓的磷化膜。
磷化过程中，磷酸盐水解首先发生，即M(H2PO4)2→MHPO4↓+ H3P04，3MHPO4→M3(PO4)2↓+H3P04；然后，待处理的钢铁零件放入溶液后，铁与磷酸相互作用，铁开始溶解，即Fe+2H3P04→Fe(H2P04)2+H2↑，3Fe(H2P04)2→Fe3(PO4)2↓+4H3P04。
高炉炼铁低碳化和智能化技术发展现状1. 引言1.1 概述高炉炼铁低碳化和智能化技术发展现状引言：高炉炼铁是炼钢过程中至关重要的环节，其能否低碳化对于减少碳排放、提高能源利用效率以及保护环境都具有重要意义。
随着全球环境问题日益突出，高炉炼铁低碳化和智能化技术逐渐成为研究的热点。
在目前的产业发展中，如何实现高炉炼铁的低碳化已成为一个亟需解决的问题。
本文主要从高炉炼铁低碳化和智能化技术发展的现状出发，对目前这一领域的最新研究成果和技术应用进行了系统的整理和分析，旨在探讨该领域的发展趋势、挑战与机遇，以及技术创新的方向。
本文也将总结目前研究的主要成果和展望未来的发展方向，提出一些建议，为推动高炉炼铁低碳化和智能化技术的发展贡献力量。
1.2 背景介绍随着全球经济的快速发展和人们对资源利用的不断增加，炼铁工业作为重要的基础产业也在不断发展壮大。
高炉炼铁作为炼铁工艺的主要方式，已经成为全球铁矿资源的主要利用方式之一。
在高炉炼铁的过程中，碳排放量却成为了一个不可忽视的问题。
高碳排放除了对环境造成污染外，还是一种资源的浪费，因此实现高炉炼铁的低碳化已经成为炼铁工业转型升级的主要方向之一。
为了实现高炉炼铁的低碳化，智能化技术的应用变得尤为重要。
随着信息技术的快速发展，智能化技术在高炉炼铁中的应用也在逐渐普及和深化。
智能化技术可以提高炼铁过程的效率和精度，减少能源消耗和碳排放，从而实现炼铁过程的可持续发展。
本文将重点探讨高炉炼铁低碳化和智能化技术的发展现状，分析其发展趋势和面临的挑战与机遇，同时对技术创新提出一些建议，旨在推动高炉炼铁行业的转型升级和提升竞争力。
完。
1.3 研究意义高炉炼铁低碳化和智能化技术发展是当前钢铁行业发展的重要方向。
随着全球对于环境保护和资源节约的要求日益提高，低碳化技术的研究和应用已经成为行业发展的必然选择。
智能化技术在高炉炼铁中的应用可以提高生产效率、降低能耗，实现资源的合理利用。
深入研究高炉炼铁低碳化和智能化技术发展现状，可以为钢铁行业未来的可持续发展提供重要的理论和实践支持。
