机械密封的检修工艺

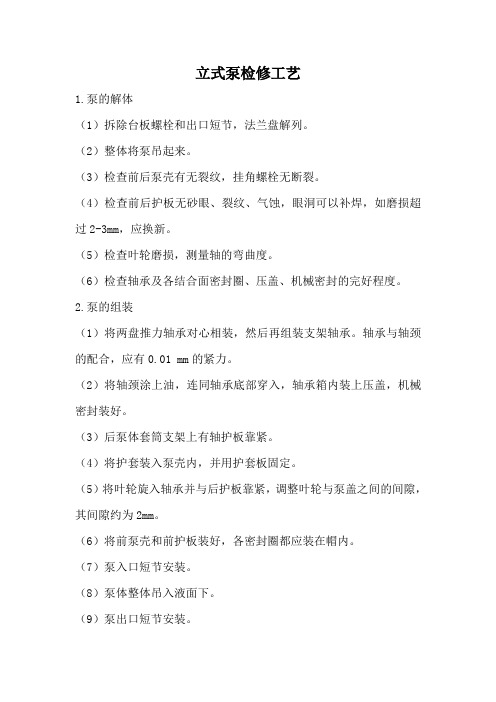

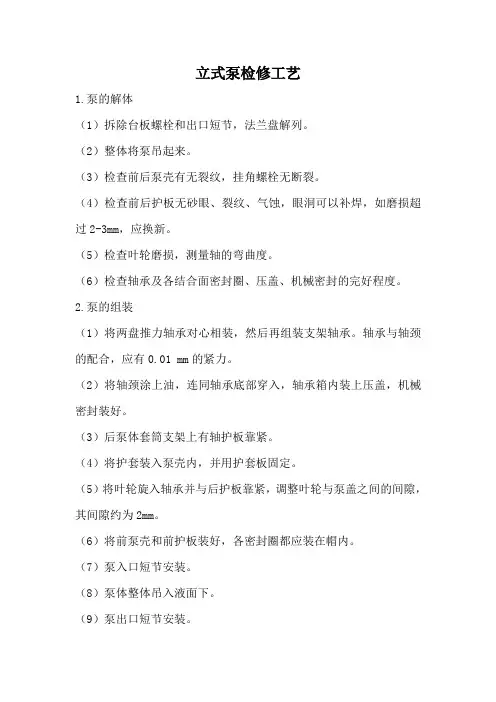

立式泵检修工艺
1.泵的解体
（1）拆除台板螺栓和出口短节，法兰盘解列。

（2）整体将泵吊起来。

（3）检查前后泵壳有无裂纹，挂角螺栓无断裂。

（4）检查前后护板无砂眼、裂纹、气蚀，眼洞可以补焊，如磨损超过2-3mm，应换新。

（5）检查叶轮磨损，测量轴的弯曲度。

（6）检查轴承及各结合面密封圈、压盖、机械密封的完好程度。

2.泵的组装
（1）将两盘推力轴承对心相装，然后再组装支架轴承。

轴承与轴颈的配合，应有0.01 mm的紧力。

（2）将轴颈涂上油，连同轴承底部穿入，轴承箱内装上压盖，机械密封装好。

（3）后泵体套筒支架上有轴护板靠紧。

（4）将护套装入泵壳内，并用护套板固定。

（5）将叶轮旋入轴承并与后护板靠紧，调整叶轮与泵盖之间的间隙，其间隙约为2mm。

（6）将前泵壳和前护板装好，各密封圈都应装在帽内。

（7）泵入口短节安装。

（8）泵体整体吊入液面下。

（9）泵出口短节安装。

（10）对轮安装检查弹性胶块。

对轮间隙2-3mm，中心偏差≤0.08mm。

3.试运转
（1）按泵的正转方向盘车3-5转。

（2）试转时轴承振动值＜0.08mm，轴承温度最高不得超过75℃。

机械密封泄漏的原因及处理措施机械密封是动力机械和流体机械装置中不可缺少的零件，对机械的安全性有重要意义。

机械密封泄漏的原因多种多样，比如密封冲洗水的问题、装置本身存在的缺陷、填充介质对装置的腐蚀性、密封性能不足等，针对这些问题必须从根源入手，依次解决工艺、设备、检修、操作上的问题，只有做到全方位排除故障才能彻底解决机械的密封问题，保证机泵机械的良好运转。

实际生产中，不同的操作条件和生产条件会对机泵机械密封产生重要的影响，甚至可能导致机泵失去基本性能，因此对机械密封泄漏原因的分析具有重要的实际生产意义和安全意义，全面的原因分析能提高安全性、机械的稼动率。

机械的寿命等，因此机械密封的选择为维护历来是众多企业的重中之重。

一、腐蚀引起机械密封的失效机械密封的腐蚀包括金属环腐蚀、非金属环腐蚀以及辅助密封圈及接触部位的腐蚀。

1金属环腐蚀金属环本身不具备抗腐蚀能力，直接接触到腐蚀性介质表面会被腐蚀，初期阶段会出现怪声、泄露、磨损等现象。

腐蚀会以一定的速度往内部蔓延。

在外力的作用下金属环会发生应力变形，变形后外露的部分是腐蚀的重灾区，并通过薄弱环节逐渐影响到其他区域，进而产生机械密封泄漏。

2非金属环腐蚀石墨环被腐蚀也是机械密封是小的重要原因之一，断面温度过高、浸渍树脂选择不当、浸渍树脂深度不够等都是导致石墨环被腐蚀的原因。

当石墨环处于氧化性介质中时，全面出冷却不良或产生摩擦时，环境产生三四百度会促使石墨与氧化性介质发生氧化反应，使端面变得失去性能。

3辅助密封圈及接触部位的腐蚀不同的材料有不同的抗腐蚀性，辅助密封圈的材料一般选取具有弹性的橡胶，而橡胶被腐蚀后会使表面变得异常粗糙，失去原有的弹性。

并且橡胶的耐高温性能比较差，一般不超过两百度。

与辅助密封圈相接触的部位处于相对静止的状态，二者之间的缝隙以及摩擦等都会是腐蚀产生的原因，并且腐蚀面一般较宽、较深。

机泵机械密封的故障表现二、使用机械密封过程中引起的失效生产过程中，机械密封泄露的原因有其本身的原因及外部原因，材料的选择以及安装方式和使用方式都会引起机械密封的失效，失效时的故障表现也各有差异，学会通过不同故障表现并做出正确及时的判断能够对实际生产提供强有力的支持。

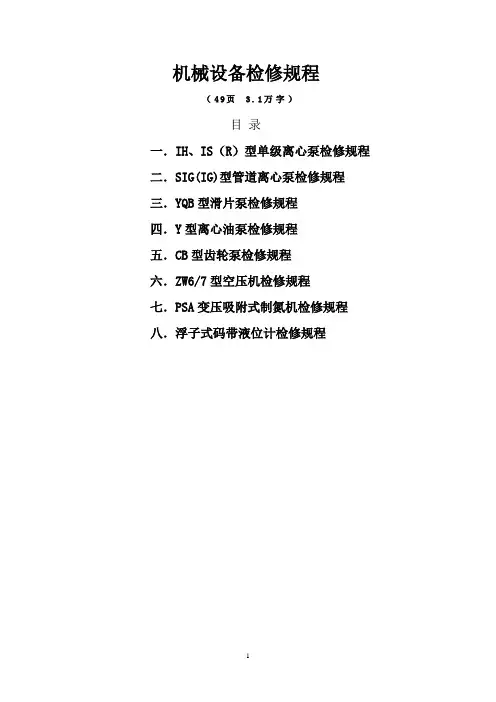

机械设备检修规程（49页 3.1万字）目录一．IH、IS（R）型单级离心泵检修规程二．SIG(IG)型管道离心泵检修规程三．YQB型滑片泵检修规程四．Y型离心油泵检修规程五．CB型齿轮泵检修规程六．ZW6/7型空压机检修规程七．PSA变压吸附式制氮机检修规程八．浮子式码带液位计检修规程一．IH、IS（R）型单级离心泵检修规程：1．总则1.1 适用范围本规程适用于公司IH系列单级离心泵的维护和检修，如输送泵房的输送泵及罐区部分收底泵的等。

1.2 结构简述IH系列单极离心泵主要由泵体、泵盖、叶轮、密封圈、机械密封、支架和底座等部件组成。

泵的叶轮安装在轴端呈悬臂式，轴线端面进料，排出口与泵的轴线垂直。

电动机通过联轴器直接驱动泵。

1.3 技术性能IH系列单极离心泵的主要性能表：2.完好标准2.1 零、部件2.1.1 泵本体及各零、部件完整齐全。

2.1.2 基础螺栓及各连接螺栓齐全、紧固。

2.1.3 安全防护装置齐全、稳固。

2.1.4 压力表、电流表等仪器齐全、灵敏，量程符合规定，并定期校验。

2.1.5 各部安装配合符合规定。

2.1.6 泵体及附属阀门、管件、管线油漆完整，标志明显。

2.1.7 基础及底座完整、坚固。

2.2 运行性能2.2.1 油路畅通，润滑良好，实行“五定”、“三级过滤”。

2.2.2 运转正常，无异常振动、杂音等现象。

2.2.3 压力、流量平稳，各部温度正常，电流稳定。

2.2.4 能达到铭牌出力或额定能力。

2.3 设备及环境2.3.1 设备清洁，外表无尘灰、油垢。

2.3.2 基础及底座整洁，外表及周围无积水、废液，环境整齐、清洁。

2.3.3 进出口阀门、管口法兰、泵体等处接合面均无泄漏。

3 .设备的维护3.1 日常维护3.1.1 严格按操作规程程序启动、运转与停车，并做好运行记录。

3.1.2 每班检查各润滑部位的润滑情况。

3.1.3 经常检查轴承温度，应不高于环境温度35℃。

3.1.4 经常观察泵的压力和电机电流是否正常和稳定，设备运转有无异常声响或振动，发现问题应及时处理。

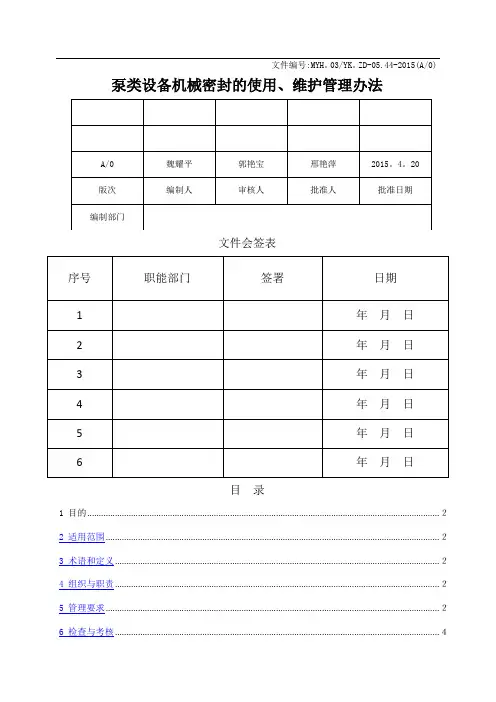

文件编号:MYH。

03/YK。

ZD-05.44-2015(A/0)泵类设备机械密封的使用、维护管理办法文件会签表目录1 目的......................................................................................................................................................... ２2 适用范围 ................................................................................................................................................. ２3 术语和定义 ............................................................................................................................................. ２4 组织与职责 ............................................................................................................................................. ２5 管理要求 ................................................................................................................................................. ２6 检查与考核 ............................................................................................................................................. ４7 记录......................................................................................................................................................... ４8 其它......................................................................................................................................................... ４1 目的为保证泵类设备的安全稳定运行，减少现场跑冒滴漏的发生，特制定该类设备机械密封的管理办法：2 适用范围本办法适用于各生产中心附表中的泵类设备。

一、工具和原料活动扳手、套筒扳手、一字螺丝刀、一字螺丝刀、沙纸、干净棉布、润滑脂、维修工作台、全新机封一套。

二、换水泵机械密封的方法1、先装左边部分；装到密封板上。

2、然后装右面那个动环，动环根静环的密封面要干净。

3、再装平键和叶轮，上好垫片和螺母。

安装前要认真检查集结密封零件数量是否足够，各元件是否有损坏，特别是动、静环有无碰伤、裂纹和变形等缺陷。

如果有问题，需进行修复或更换新备件。

检查轴套或压盖的倒角是否恰当，如不符合要求则必须进行修整。

机械密封各元件及其有关的装配接触面，在安装前必须用丙酮或无水酒精清洗干净。

安装过程中应保持清洁，特别是动、静环及辅助密封元件应无杂质、灰尘。

动、静环表面涂上一层清洁的机油或透平油。

上紧压盖应在联轴器找正后进行。

螺栓应均匀上紧，防止压盖断面偏斜，用塞尺或专用工具检查各点，其误差不大于0.05毫米。

检查压盖与轴或轴套外径的配合间隙（及同心度），必须保证四周均匀，用塞尺检查各点允差不大于0.10毫米。

弹簧压缩量要按规定进行，不允许有过大或过小的现象，要求误差±2.00毫米，过大会增加断面比压，加速断面磨损。

过小会造成比压不足而不能起到密封作用，弹簧装上后在弹簧座内要移动灵活。

用单弹簧时要注意弹簧的旋向，弹簧的旋向应与轴的转动方向相反。

动环安装后须保持灵活移动，将动环压向弹簧后应能自动弹回来。

先将静环密封圈套在静环背部后，再装入密封端盖内。

注意保护静环断面，保证静环断面与端盖中心线的垂直度，且将静环背部的防转槽对准防转销，但勿使其中互相接触。

安装过程中决不允许使用工具直接敲打密封元件，需要敲打时，必须使用专用工具进行敲打，以防密封元件的损坏。

组装时所有密封圈应该涂以肥皂水等润滑剂，这样可以避免组装过程中损坏胶圈。

动静环的密封面之间涂以润滑脂，防止动静环密封面在水泵开车前磨损。

浮动环组装时，一定要小心不要碰到浮动环弹簧，以免弹簧碰倒后影响浮动环的浮动性能。

浮动环组装后，可以轻轻按浮动环，以确定是否具有良好的浮动性能。

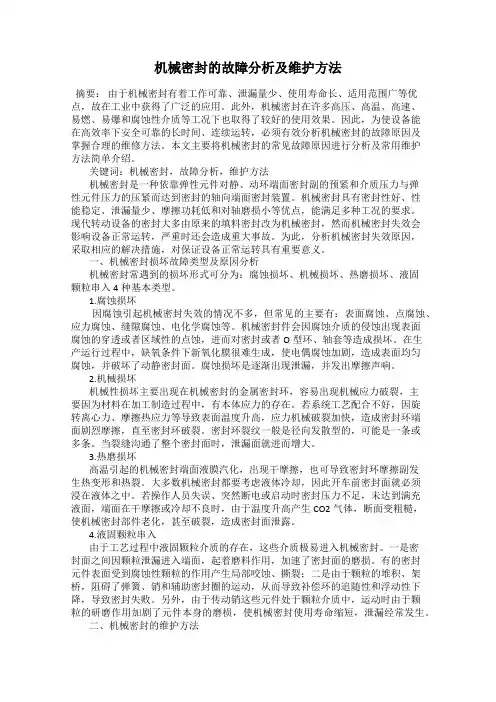

机械密封的故障分析及维护方法摘要：由于机械密封有着工作可靠、泄漏量少、使用寿命长、适用范围广等优点，故在工业中获得了广泛的应用。

此外，机械密封在许多高压、高温、高速、易燃、易爆和腐蚀性介质等工况下也取得了较好的使用效果。

因此，为使设备能在高效率下安全可靠的长时间、连续运转，必须有效分析机械密封的故障原因及掌握合理的维修方法。

本文主要将机械密封的常见故障原因进行分析及常用维护方法简单介绍。

关键词：机械密封，故障分析，维护方法机械密封是一种依靠弹性元件对静、动环端面密封副的预紧和介质压力与弹性元件压力的压紧而达到密封的轴向端面密封装置。

机械密封具有密封性好、性能稳定、泄漏量少、摩擦功耗低和对轴磨损小等优点，能满足多种工况的要求。

现代转动设备的密封大多由原来的填料密封改为机械密封，然而机械密封失效会影响设备正常运转，严重时还会造成重大事故。

为此，分析机械密封失效原因，采取相应的解决措施，对保证设备正常运转具有重要意义。

一、机械密封损坏故障类型及原因分析机械密封常遇到的损坏形式可分为：腐蚀损坏、机械损坏、热磨损坏、液固颗粒串入4种基本类型。

1.腐蚀损坏因腐蚀引起机械密封失效的情况不多，但常见的主要有：表面腐蚀、点腐蚀、应力腐蚀、缝隙腐蚀、电化学腐蚀等。

机械密封件会因腐蚀介质的侵蚀出现表面腐蚀的穿透或者区域性的点蚀，进而对密封或者O型环、轴套等造成损坏。

在生产运行过程中，缺氧条件下新氧化膜很难生成，使电偶腐蚀加剧，造成表面均匀腐蚀，并破坏了动静密封面。

腐蚀损坏是逐渐出现泄漏，并发出摩擦声响。

2.机械损坏机械性损坏主要出现在机械密封的金属密封环，容易出现机械应力破裂，主要因为材料在加工制造过程中，有本体应力的存在。

若系统工艺配合不好，因旋转离心力、摩擦热应力等导致表面温度升高，应力机械破裂加快，造成密封环端面剧烈摩擦，直至密封环破裂。

密封环裂纹一般是径向发散型的，可能是一条或多条。

当裂缝沟通了整个密封面时，泄漏面就进而增大。

机泵机械密封泄漏的原因及处理方案分析摘要：因为加氢裂化装置中的热油泵在运行过程中存在温度高、黏度大等特点，所以造成机械密封出现泄漏。

而对机泵机械密封泄漏的原因及处理方案进行研究分析，则能为处理加氢裂化装置密封泄漏提供依据，继而为加氢裂化装置平稳运行提供便利。

关键词：机械密封；泄漏；处理方案引言机泵的机封渗漏问题是机泵面临的一个普遍现象，只有准确把握其产生原因，才能找到彻底的解决措施，通过本次生产工艺技术难题的解决，摸索出了一套分析问题和解决问题的技术思路和方法，不局限于设备自身问题，开拓眼界，创新思路，充分利用现有资源，对类似生产工艺的技改技革具有很好的指导和借鉴意义。

为今后开展工作奠定了基础，而且有助于促进提升现场的安全、环保、成本等多方面管理。

1机械密封简介泵密封使用双端面机械密封，密封冲洗方案为PLAN11+PLAN52。

机械密封的内轴套、紧定螺钉、内压盖防转销、销及弹簧盒等组件的材质均为OCr18Ni9奥氏体不锈钢，动环材质为浸树脂石墨，静环材质为碳化硅，O型圈材质为氟橡胶，密封垫材质为聚四氟乙烯，传动环、泵送环、外压盖及限位板材质均为2Cr13。

在正常的生产运行中，机泵的机械密封投用不到1个月就出现泄漏，泄漏时二级密封缓冲罐的液位和压力缓慢上升，同时机械密封部位发出尖锐的口哨声。

2机泵机械密封泄漏的原因依照设备厂家完工资料编写了操作规程，并且经过审核审批程序，避免现场操作人员操作错误等引起设备问题；另外为进一步优化完善，进行编制可视化标准化操作规程，选用经验丰富的老师傅参与指导拍摄操作过程，定期开展操作技能培训，不仅便于促进新员工的学习，而且避免了人为操作失误的问题。

因此在人员操作技能方面不存在引起机封损坏的问题。

机封属于精密、结构较为复杂的机械基础元件之一，是各种泵类设备的关键部件。

其密封性能和使用寿命取决于诸多因素，如选型、精度、安装及使用等。

机封按工作条件和介质性质的不同，有耐高温、耐低温，耐高压、耐腐蚀，耐颗粒介质和适应易汽化的轻质烃介质的机械密封等，根据不同的用处选取不同结构型式和材料的机封。

华能汕头电厂企业标准发电机密封油系统检修工艺规程QJ/HNSTDC-04-01.02-20001 主题内容与适用范围本标准规定了华能汕头电厂1、2号发电机密封油系统检修内容与工序、检修工艺、检修质量验收要求。

本标准适用于华能汕头电厂1、2号发电机组密封油系统检修及其质量管理工作。

2 引用标准《SNH660R46U12.1W21型三螺杆泵技术说明书》《DL5011—92电力建设施工及验收技术规范》（汽轮机机组篇）3 概述华能汕头电厂1、2号机组密封油系统主要是向发电机密封瓦提供密封用油并与发电机氢气压力保持一定的压差，避免在运行时发电机氢气向外泄漏。

每台机组有两台交流密封油泵，一台直流密封油泵和油氢密封油箱，两台密封油冷油器，油氢压差调节阀，密封油缓冲油箱等组成。

在泵的出口管上设置有逆止门。

密封油与汽机主润滑油共用一个主润滑油箱。

油泵是天津工业泵厂生产三螺杆泵。

设备技术规范：密封油供油母管油压 1.0—1.2MPa正常油氢压差 0.07—1.00MPa交流密封油泵型号 SNH660R46U12.1W21交流密封油泵压力 1.2 MPa交流密封油泵转速 1459rpm交流密封油泵功率 13.9KW交流密封油泵流量 630L/min粘度 7.5mm2/s配套电机型号 YB180M—4功率 18.5KW转速 1450rpm电压 380/660 V电流 35.9/20.7 A直流密封油泵型号 SNH660R46U121直流密封油泵压力 1.3MPa直流密封油泵流量 630L/min直流密封油泵转速 1450 rpm直流密封油泵功率 24.4Kw配套电机型号 Z2—81功率 30Kw转速 1500 rpm励磁电压 220V励磁电流 2.4A4 密封油泵4.1密封油泵解体和清理4.1.1办理好检修工作票，停止油泵运行，断开马达电源，拆除电源线。

4.1.2关闭油泵的进、出口门。

4.1.3拆除油泵联轴器保护罩，在联轴器上作好记录，松开联轴器螺栓。

机械密封的检修过程机械密封是由两块密封元件（静环与动环）垂直于轴、光洁而平直的表面相互贴合，并作相对转动而构成的密封装置。

它是靠密封介质的压力在旋转的动环和静环的接触表面（端面）上产生适当的压紧力，使这两个端面紧密结合，端面间维持一层极薄的液体膜而达到密封目的的。

这层液体膜具有液体动压力与静压力，起着润滑和平衡力的作用。

泵机械密封的检修工艺主要有以下几个方面：一、机械密封的清扫与检查机械密封的工作原理要求机械密封内部无任何杂质。

在组装机械密封前要彻底清扫动环、静环、轴套等部件。

1、动静环表面是否存在划痕、裂纹等缺陷，这些缺陷存在会造成机械密封严重漏泄。

有条件的可以用专用工具检查密封面是否平整，密封面不平整，压力水会进入组装后机械密封的动静环密封面，将动静环分开，机械密封失效。

必要时可以制作工装在组装前水压试验。

2、检查动静环座是否存在影响密封的缺陷。

如动静环座与动静环密封胶圈配合表面是否存在伤痕等缺陷，机组汽动给水泵曾经由于静环座存在类似的缺陷而产生漏泄。

3、检查机械密封补偿弹簧是否损坏及变形，倔强系数是否变化。

4、检查密封轴套是否存在毛刺、沟痕等缺陷。

5、清扫检查所有密封胶圈是否存在裂纹、气孔等缺陷，测量胶圈直径是否在公差范围内。

6、具有泵送机构的机械密封还要检查螺旋泵的螺旋线是否存在裂纹、断线等缺陷。

二、机械密封组装技术尺寸校核机械密封检修工艺较为复杂，要保证组装后的机械密封无漏泄，机械密封技术尺寸的校核必不可少。

1、测量动环、静环密封面的尺寸。

这项数据是用来验证动静环的径向宽度，当选用不同的摩擦材料时，硬材料摩擦面径向宽度应比软的大1－3mm，否则易造成硬材料端面的棱角嵌入软材料的端面上去。

2、检查动环、静环与轴或轴套的间隙，静环的内径一般比轴径大1－2mm，对于动环，为保证浮动性，内径比轴径大0.5－1mm，用以补偿轴的振动与偏斜，但间隙不能太大，否则会使动环密封圈卡入而造成机械密封机能的破坏。

波纹管机械密封应用分析摘要：机械密封又称端面密封。

用于泵、反应釜、压缩机、液压传动及其它类似设备的旋转轴的密封。

它是此类机械设备的重要构件，对其正常运转安全生产影响极大，企业中此类设备很多，运行可靠，装置连续生产具有重大意义，并且有着不可替代的作用。

密封从大的方面可分为：机械密封和填料密封。

很早以前人们采用填料一类的多种密封材料，使液体从液泵壳体沿着主轴的向外泄漏量不断减少。

尽管现代工艺流程中采用的液泵，仍然广泛地沿用最古老的密封设计——填料盒，因为其起步费用低，而且又为工厂的工作人员所熟悉。

然而，由于环境问题的关系，采用填料密封的方法已逐渐不能被人们所接受，特别是针对现代工艺流程中比较普遍的、腐蚀性较强的液体而言。

而机械密封由于其泄漏量很小，密封可靠，摩擦功耗低，使用周期长，对轴(或轴套)磨损很小，能满足多种工况要求等特点被广泛应用于泵、压缩机、反应釜等旋转设备中，目前大多数的工业用泵配备机械密封。

机械密封的形式很多，分类的方式不相同。

按其结构可分为：单端面和双端面；单弹簧和多弹簧；内装式和外装式；旋转式和固定式。

按端面上载荷情况可分为非平衡性，部分平衡性和全平衡性等。

在这里我就以常用的波纹管式机械密封（DBM-90）为例向大家简单的介绍一下机械密封。

关键词：机械密封填料密封波纹管式密封一、机械密封的原理及材料1、机械密封的原理：机械密封又称端面密封（Mechanical Seal），是旋转轴用动密封。

机械密封性能可靠，泄漏量小，使用寿命长，功耗低，毋须经常维修，且能适应于生产过程自动化和高温、低温、高压、真空、高速以及各种强腐蚀性介质、含固体颗粒介质等苛刻工况的密封要求。

机械密封是靠一对或几对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持接合并配以辅助密封而达到的阻漏的轴封装置.如下图所示。

工业泵常用的机械密封结构如图1所示。

它是由动环6（旋转环）、静环10、传动加荷的装置（1弹簧座、3弹簧、4传动销）和动、静密封圈组成。

机械密封检修规程1检验与质量标准1.1动环和静环a.密封端面要光洁明亮，无崩边、点坑、沟槽、划痕、裂纹等缺陷；b.密封端面平面度允差：对于液相介质为0.0006～0.0009mm；对于气相介质为0.0001～0.0004mm（光波干涉法检验）；c.密封端面粗糙度：对于金属材料应不大于Ra0.2；对于非金属材料应不大于Ra0.4；d.与辅助密封圈接触部位的粗糙度应不大于Ra1.6；e.动、静环的尺寸、形位公差应符合设计图样的规定。

1.2辅助密封元件1.2.1橡胶“O”型圈a.橡胶材质应符合设计图样的规定；b.“O”型圈表面光滑平整，不得存在凹凸不平、气泡、杂质等缺陷及老化迹象；c.“O”型圈分型面应采用450，断面尺寸均匀，飞边径向长不大于0.10mm、厚不大于0.15mm；d.橡胶硬度和允许永久变形量应符合ZB J22 002-88标准；e.“O”型圈尺寸公差应符合ZB J22 002标准；f.“O”型圈一般不重复使用。

1.2.2对于橡胶波纹管辅助密封，表面应光滑平整，不得有气泡、杂质、凹凸不平等缺陷及老化迹象。

1.2.3聚四氟乙烯（包括填充聚四氟乙烯密封圈）a.对于“O”型圈，表面粗糙度应不大于Ra1.6，尺寸公差符合设计图样的规定；b.对于“V”型圈，唇口表面粗糙度不大于Ra1.6,唇边厚不大于0.10mm，内径尺寸公差为H9，外径尺寸公差为h9；c.对于“U”型圈，尺寸公差和表面粗糙度均应符合设计图样的规定；对于内有弹簧的“U”型圈，其弹簧弹性完好；d.对于楔形环，表面粗糙度不大于Ra1.6，内径要比轴或轴套的外径小0.15～0.30mm，外锥面半锥角要比其配合面的半锥角小1030′～20,内锥面半锥角应符合设计图样的规定；e.对于波纹管组件，波纹管不能有内凹、裂纹等缺陷，必要时需做水压试验，当密封的工作压力高于0.30Mpa时，试验压力为0.50Mpa（内压）；当密封的工作压力低于0.30Mpa 时，试验压力为0.30Mpa（内压），试验时间为5min，波纹管不得有破裂或渗漏现象。

精心整理
内容提示：3种机械密封件不合格国家质检总局日前组织对机械密封件产品质量进行了国家监督抽查，共抽查了天津、辽宁、上海、江苏、浙
（2）运转前用手盘车，注意转矩是否过大，有无擦碰及不正常的声音。

（3）注意旋向，联轴器是否对中，轴承部位的润滑油加法是否适当，配管是否正确。

（4）运转前首先将介质、冷却水阀门打开，检查密封腔内的气体是否全排出，防止静压引起泄漏，然后开机运行。

（5）开车后工作是否正常稳定，有无因轴转动引起的异常转矩，以及异常响声和过热现象。

机械密封泄漏原因分析及解决措施作者：朱蕾于庆刚来源：《中国科技博览》2013年第33期摘要：在化工厂里，机泵作为流程机械，要杜绝泵的跑、冒、滴、漏的现象。

近年我们逐步使用机械密封对机泵进行密封，效果很好，本文主要针对机械密封对机泵的重要性、机械密封的基本结构、工作原理和机械密封失效原因分析及相应解决措施进行介绍和分析。

关键词：机械密封、泄漏原因、解决措施中图分类号：TH1361.机械密封在化工生产流程机械一机泵中的重要性在化工生产过程中，机泵起到输送流体介质、保证连续性工业化生产正常运转的作用。

一旦机泵不能正常运转，将造成整个流程中断，严重影响后系统生产，据某厂动设备初步统计（见表1），机泵的损坏、检修频率、轴封的失效（主要是机械密封的失效）所占比例为整体的4o一5O% 以上，所以机械密封的可靠性和长期性，对机泵的长周可靠运转非常重要。

2.机械密封基本结构和工作原理机械密封又称为端面密封或轴封.由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。

它实质就是将极易泄漏的轴向密封改为不易泄漏的端面密封。

机械密封是由静环和动环这两个垂直于轴（轴线）的光滑而平直的端面，靠弹性元件（弹簧户波纹管等）和密封介质压力的作用下，在旋转端面产生适当的压紧力.使这两个端面紧密贴合并在端面间维持一层极薄的、稳定的流体膜，而达到良好的润滑和密封。

机械密封的基本结构有四部分：第一部分是由动环和静环组成的密封端面，或称摩擦副；第二部分是由弹性元件为主要零件组成的缓冲补偿机构；第三部分是辅助密封圈.其中有动环和静环密封圈；第四部分是使动环随轴旋转的传动机构。

常用机械密封结构如图所示：机械密封的基本原理：轴通过传动座（4、5、6、7等组成）和推环（12），带动动环（2）旋转，而静环（1）固定不动，依靠介质压力和弹簧力使动静环之间的密封端面紧密贴合，阻止了介质泄漏。
