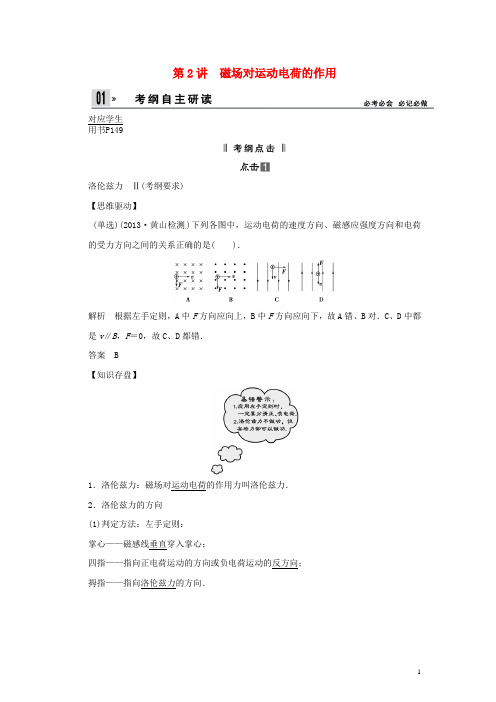

第2讲磁场对运动电荷的作用对应学生用书P149洛伦兹力Ⅱ(考纲要求)【思维驱动】(单选)(2013·黄山检测)下列各图中，运动电荷的速度方向、磁感应强度方向和电荷的受力方向之间的关系正确的是( )．解析根据左手定则，A中F方向应向上，B中F方向应向下，故A错、B对．C、D中都是v∥B，F＝0，故C、D都错．答案 B【知识存盘】1．洛伦兹力：磁场对运动电荷的作用力叫洛伦兹力．2．洛伦兹力的方向(1)判定方法：左手定则：掌心——磁感线垂直穿入掌心；四指——指向正电荷运动的方向或负电荷运动的反方向；拇指——指向洛伦兹力的方向．(2)方向特点：F⊥B，F⊥v，即F垂直于B和v决定的平面．3．洛伦兹力的大小(1)ν∥B时，洛伦兹力F＝0．(θ＝0°或180°)(2)ν⊥B时，洛伦兹力F＝qvB．(θ＝90°)(3)ν＝0时，洛伦兹力F＝0．带电粒子在匀强磁场中的运动Ⅱ (考纲要求)【思维驱动】试画出下图中几种情况下带电粒子的运动轨迹，并说出其运动性质．答案【知识存盘】1．若v∥B，带电粒子不受洛伦兹力，在匀强磁场中做匀速直线运动．2．若v⊥B，带电粒子仅受洛伦兹力作用，在垂直于磁感线的平面内以入射速度v做匀速圆周运动．3．半径和周期公式：(v⊥B)质谱仪和回旋加速器的基本原理 Ⅰ (考纲要求) 【思维驱动】(多选)如图8－2－1所示，图8－2－1一个质量为m 、电荷量为e 的粒子从容器A 下方的小孔S ，无初速度地飘入电势差为U 的加速电场，然后垂直进入磁感应强度为B 的匀强磁场中，最后打在照相底片M 上．下列说法正确的是( )． A ．粒子进入磁场时的速率v ＝2eUmB ．粒子在磁场中运动的时间t ＝2πmeBC ．粒子在磁场中运动的轨道半径r ＝1B2mUeD ．若容器A 中的粒子有初速度，则粒子仍将打在照相底片上的同一位置 解析 在加速电场中由动能定理得eU ＝12mv 2，所以粒子进入磁场时的速度v ＝2eUm，A 正确；由evB ＝m v 2r 得粒子的半径r ＝mv eB ＝1B 2mUe，C 正确；粒子在磁场中运动了半个周期t ＝T 2＝πmeB，B 错误；若容器A 中的粒子有初速度，则粒子在磁场中做匀速圆周运动的半径发生变化，不能打在底片上的同一位置，D 错误． 答案 AC 【知识存盘】 1．质谱仪图8－2－2(1)构造：如图8－2－2所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式qU ＝12mv 2.粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB＝mv 2r． 由两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷． r ＝1B__m ＝qr 2B 22U ，q m ＝2U B 2r2．图8－2－32．回旋加速器(1)构造：如图8－2－3所示，D 1、D 2是半圆金属盒，D 形盒的缝隙处接交流电源．D 形盒处于匀强磁场中．(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过D 形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速．由qvB ＝mv 2R ，得E km ＝q 2B 2R 22m，可见粒子获得的最大动能由磁感应强度和D 形盒半径决定，与加速电压无关．记一记1．运动电荷在磁场中不一定受洛伦兹力作用． 2．左手判断洛伦兹力方向，但一定分正、负电荷． 3．洛伦兹力一定不做功．4．当v ⊥B 时粒子做匀速圆周运动．5.回旋加速器⎩⎪⎨⎪⎧原理：电场中加速、磁场中偏转T 电＝T 磁＝2πm qB qU ＝12mv 22－12mv21特点：可在同一电场中多次被加速而不受电压限制对应学生用书P151考点一 洛伦兹力的特点及应用 【典例1】 (单选)如图8－2－4所示，图8－2－4在竖直绝缘的平台上，一个带正电的小球以水平速度v 0抛出，落在地面上的A 点，若加一垂直纸面向里的匀强磁场，则小球的落点( )． A ．仍在A 点 B ．在A 点左侧 C ．在A 点右侧 D ．无法确定解析 洛伦兹力虽不做功，但可以改变小球的运动状态(改变速度的方向)，小球做曲线运动，在运动中任一位置受力如图所示，小球受到了斜向上的洛伦兹力的作用，小球在竖直方向的加速度a y ＝mg －qvB cos θm<g ，故小球平抛的时间将增加，落点应在A 点的右侧．答案 C【变式跟踪1】 (多选)如图8－2－5所示，图8－2－5ABC 为竖直平面内的光滑绝缘轨道，其中AB 为倾斜直轨道，BC 为与AB 相切的圆形轨道，并且圆形轨道处在匀强磁场中，磁场方向垂直纸面向里．质量相同的甲、乙、丙三个小球中，甲球带正电、乙球带负电、丙球不带电．现将三个小球在轨道AB 上分别从不同高度处由静止释放，都恰好通过圆形轨道的最高点，则( )． A ．经过最高点时，三个小球的速度相等 B ．经过最高点时，甲球的速度最小 C ．甲球的释放位置比乙球的高D ．运动过程中三个小球的机械能均保持不变解析 设磁感应强度为B ，圆形轨道半径为r ，三个小球质量均为m ，它们恰好通过最高点时的速度分别为v 甲、v 乙和v 丙，则mg ＋Bvq 甲＝mv 2甲r ，mg －Bvq 乙＝mv 2乙r ，mg ＝mv 2丙r，显然，v 甲>v 丙>v 乙，选项A 、B 错误；三个小球在运动过程中，只有重力做功，即它们的机械能守恒，选项D 正确；甲球在最高点处的动能最大，因为势能相等，所以甲球的机械能最大，甲球的释放位置最高，选项C 正确．答案 CD ,借题发挥1．洛伦兹力方向的特点(1)洛伦兹力的方向总是垂直于运动电荷速度方向和磁场方向确定的平面． (2)当电荷运动方向发生变化时，洛伦兹力的方向也随之变化．(3)用左手定则判断负电荷在磁场中运动所受的洛伦兹力方向时，要注意判断结果与正电荷恰好相反．(4)洛伦兹力对运动电荷(或带电体)不做功，不改变速度的大小，但它可改变运动电荷(或带电体)速度的方向，影响带电体所受其他力的大小，影响带电体的运动时间等． 2．洛伦兹力与安培力的联系及区别(1)安培力是洛伦兹力的宏观表现，二者是相同性质的力，都是磁场力． (2)安培力可以做功，而洛伦兹力对运动电荷不做功．考点二 带电粒子在匀强磁场中的运动 【典例2】 (单选)(2012·安徽卷，19)图8－2－6如图8－2－6所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v 从A 点沿直径AOB 方向射入磁场，经过Δt 时间从C 点射出磁场，OC 与OB 成60°角．现将带电粒子的速度变为v3，仍从A 点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间变为( )．A.12Δt B ．2Δt C.13Δt D ．3Δt解析 设带电粒子以速度v 进入磁场做圆周运动，圆心为O 1，半径为r 1，则根据qvB ＝mv 2r ，得r 1＝mv qB ，根据几何关系得R r 1＝tan φ12，且φ1＝60°.当带电粒子以13v 的速度进入时，轨道半径r 2＝m ·13vqB ＝mv 3qB ＝13r 1，圆心在O 2，则R r 2＝tan φ22，即tan φ22＝R r 2＝3Rr 1＝3tan φ12＝ 3.故φ22＝60°，φ2＝120°；带电粒子在磁场中运动的时间t ＝φ360°T ，所以Δt 2Δt 1＝φ2φ1＝21，即Δt 2＝2Δt 1＝2Δt ，故选项B 正确，选项A 、C 、D 错误． 答案 B【变式跟踪2】 如图8－2－7(a)所示，图8－2－7在以直角坐标系xOy 的坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直xOy 所在平面向里的匀强磁场．一带电粒子由磁场边界与x 轴的交点A 处，以速度v 0沿x 轴负方向射入磁场，粒子恰好能从磁场边界与y 轴正半轴的交点C 处，沿y 轴正方向射出磁场，不计带电粒子所受重力． (1)①粒子带何种电荷；②求粒子的比荷qm.(2)若磁场的方向和所在空间的范围不变，而磁感应强度的大小变为B ′，该粒子仍从A 处以相同的速度射入磁场，粒子射出磁场时速度的方向相对于入射方向改变了θ角，如图(b)所示，求磁感应强度B ′的大小． 解析 (1)①粒子带负电；②由几何关系可知，粒子的运动轨迹如图甲所示，其半径R ＝r ，粒子所受的洛伦兹力等于它做匀速圆周运动时所受的向心力即qv 0B ＝m v 20R ，则q m ＝v 0Br.(2)粒子的运动轨迹如图乙所示，设其半径为R ′，粒子所受的洛伦兹力提供它做匀速圆周运动的向心力，即qv 0B ′＝mv 20R ′，又因为tan θ2＝r R ′，解得B ′＝B tan θ2.答案 (1)①负电 ②v 0Br (2)B tan θ2,以题说法1．带电粒子在磁场中做匀速圆周运动的分析方法2．带电粒子在有界磁场中的常用几何关系(1)四个点：分别是入射点、出射点、轨迹圆心和入射速度直线与出射速度直线的交点． (2)三个角：速度偏转角、圆心角、弦切角，其中偏转角等于圆心角，也等于弦切角的2倍．考点三 有界磁场中的临界问题 【典例3】 如图8－2－8所示，图8－2－8在0≤x ≤a 、0≤y ≤a2范围内垂直于xOy 平面向外的匀强磁场，磁感应强度大小为B .坐标原点O 处有一个粒子源，在某时刻发射大量质量为m 、电荷量为q 的带正电粒子，它们的速度大小相同，速度方向均在xOy 平面内，与y 轴正方向的夹角分布在0°～90°范围内．已知粒子在磁场中做圆周运动的半径介于a2到a 之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一．求最后离开磁场的粒子从粒子源射出时的 (1)速度的大小．(2)速度方向与y 轴正方向夹角的正弦． 教你审题。
磁场对运动电荷的作用[基础知识·填一填][知识点1] 洛伦兹力1．定义：运动电荷在磁场中所受的力．2．大小(1)v∥B时，F＝0.(2)v⊥B时，F＝qvB.(3)v与B夹角为θ时，F＝qvB sin_θ.3．方向(1)左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向正电荷运动的方向，这时拇指所指的方向就是运动正电荷在磁场中所受洛伦兹力的方向．(2)方向特点：F⊥B，F⊥v.即F垂直于B、v决定的平面．(注意B和v可以有任意夹角)．由于F始终垂直于v的方向，故洛伦兹力永不做功．判断正误，正确的划“√”，错误的划“×”．(1)带电粒子在磁场中运动时一定会受到磁场力的作用．(×)(2)洛伦兹力的方向在特殊情况下可能与带电粒子的速度方向不垂直．(×)(3)洛伦兹力和安培力是性质完全不同的两种力．(×)(4)粒子在只受到洛伦兹力作用时运动的动能不变．(√)(5)带电粒子只要速度大小相同，所受洛伦兹力就相同．(×)[知识点2] 带电粒子在匀强磁场中的运动1．若v ∥B ，带电粒子以入射速度v 做 匀速直线 运动．2．若v ⊥B ，带电粒子在垂直于磁感线的平面内，以入射速度v 做 匀速圆周 运动．3．基本公式(1)向心力公式：qvB ＝ m v 2r. (2)轨道半径公式：r ＝ mv Bq. (3)周期公式：T ＝2πr v ＝2πm qB ；f ＝1T ＝ Bq2πm ；ω＝2πT ＝2πf ＝ Bq m. 判断正误，正确的划“√”，错误的划“×”．(1)公式T ＝2πr v说明带电粒子在匀强磁场中的运动周期T 与v 成反比．(×)(2)带电粒子在匀强磁场中做匀速圆周运动时，其运动半径与带电粒子的比荷有关．(√)(3) 带电粒子在磁场中一定做匀速圆周运动．(×)[教材挖掘·做一做]1．(人教版选修3－1 P98第1题改编)下列各图中，运动电荷的速度方向、磁感应强度方向和电荷的受力方向之间的关系正确的是( )答案：B2．(人教版选修3－1 P97思考与讨论改编)(多选)如图所示，电视机的显像管中，电子束的偏转是用磁偏转技术实现的，电子束经过加速电场区域后，进入一圆形匀强磁场区域，磁场方向垂直于圆面．不加磁场时，电子束将通过磁场中心O而打到屏幕上的中心M，加磁场后电子束偏转到屏幕边缘的P点外侧．现要使电子束偏转回到P点．可行的办法是( )A．增大加速电压B．增加偏转磁场的磁感应强度C．将圆形磁场区域向屏幕靠近些D．将圆形磁场的半径增大些解析：AC [当射入圆形磁场的电子运动的半径越大，圆形磁场射出时偏转角越小，故要使电子束偏转回到P点，可以增大电子在磁场中运动的半径，由r＝mvqB可知，增大速度或减小偏转磁场的磁感应强度都可使运动半径增大，故选项A正确，B错误．由题图可知C正确．将圆形磁场的半径增大些，电子束一定偏转到P点外侧，选项D错误．]3．(人教版选修3－1 P99演示改编)如图为洛伦兹力演示仪的结构图．励磁线圈产生的匀强磁场方向垂直纸面向外，电子束由电子枪产生，其速度方向与磁场方向垂直．电子速度大小可通过电子枪的加速电压来控制，磁场强弱可通过励磁线圈的电流来调节．下列说法正确的是( )A ．仅增大励磁线圈的电流，电子束径迹的半径变大B ．仅提高电子枪的加速电压，电子束径迹的半径变大C ．仅增大励磁线圈的电流，电子做圆周运动的周期将变大D ．仅提高电子枪的加速电压，电子做圆周运动的周期将变大 解析：B [当仅增大励磁线圈的电流时，也就是增大磁感应强度B ，由牛顿第二定律知qvB ＝m v 2R ，得R ＝mv qB，电子束径迹的半径变小，选项A 错误；当仅提高电子枪的加速电压时，由qU ＝12mv 2和qvB ＝m v 2R 得R ＝2mqU qB，可知电子束径迹的半径变大，选项B 正确；由T ＝2πRv ＝2πmqB 知，增大励磁线圈的电流，B 增大，T减小，电子做圆周运动的周期T 与速度v 大小无关，仅提高加速电压，T 不变，选项C 、D 错误．]4．(人教版选修3－1 P102第3题改编)如图所示，一束质量、速度和电荷不全相等的离子，经过由正交的匀强电场和匀强磁场组成的速度选择器后，进入另一个匀强磁场中并分裂为A 、B 两束，下列说法中正确的是( )A ．组成A 束和B 束的离子都带负电B ．组成A 束和B 束的离子质量一定不同C ．A 束离子的比荷大于B 束离子的比荷D ．速度选择器中的磁场方向垂直于纸面向外答案：C考点一对洛伦兹力的理解[考点解读]1．洛伦兹力的特点(1)利用左手定则判断洛伦兹力的方向，注意区分正、负电荷．(2)当电荷运动方向发生变化时，洛伦兹力的方向也随之变化．(3)运动电荷在磁场中不一定受洛伦兹力作用．(4)洛伦兹力一定不做功．2．洛伦兹力与安培力的联系及区别(1)安培力是洛伦兹力的宏观表现，二者性质相同，都是磁场力．(2)安培力可以做功，而洛伦兹力对运动电荷不做功．3．洛伦兹力与电场力的比较[典例1] (多选)如图所示为一个质量为m、电荷量为＋q的圆环，可在水平放置的粗糙细杆上自由滑动，细杆处在磁感应强度为B 的匀强磁场中，圆环以初速度v 0向右运动直至处于平衡状态，则圆环克服摩擦力做的功可能为( )A ．0 B.12mv 20 C.m 3g 22q 2B2 D.12m ⎝ ⎛⎭⎪⎫v 20－m 2g 2q 2B 2 [解析] ABD [若圆环所受洛伦兹力等于重力，圆环对粗糙细杆压力为零，摩擦力为零，圆环克服摩擦力做的功为零，选项A 正确；若圆环所受洛伦兹力不等于重力，圆环对粗糙细杆压力不为零，摩擦力不为零，圆环以初速度v 0向右做减速运动．若开始圆环所受洛伦兹力小于重力，则一直减速到零，圆环克服摩擦力做的功为12mv 20，选项B 正确；若开始圆环所受洛伦兹力大于重力，则减速到洛伦兹力等于重力达到稳定，稳定速度v ＝mg qB，由动能定理可得圆环克服摩擦力做的功为W ＝12mv 20－12mv 2＝12m ⎝ ⎛⎭⎪⎫v 20－m 2g 2q 2B 2，选项C 错误，D 正确．]理解洛伦兹力的四点注意1．正确分析带电粒子所在区域的合磁场方向．2．判断洛伦兹力方向时，特别区分电荷的正、负，并充分利用F ⊥B 、F ⊥v 的特点．3．计算洛伦兹力大小时，公式F ＝qvB 中，v 是电荷与磁场的相对速度．4．洛伦兹力对运动电荷(或带电体)不做功、不改变速度的大小，但它可改变运动电荷(或带电体)速度的方向，影响带电体所受其他力的大小，影响带电体的运动时间等．[题组巩固]1．图中曲线a 、b 、c 、d 为气泡室中某放射物发生衰变放出的部分粒子的径迹，气泡室中磁感应强度方向垂直于纸面向里．以下判断可能正确的是( )A ．a 、b 为β粒子的径迹B ．a 、b 为γ粒子的径迹C ．c 、d 为α粒子的径迹D ．c 、d 为β粒子的径迹解析：D [γ粒子不带电，不会发生偏转，故B 错．由左手定则可判定，a 、b 粒子带正电，c 、d 粒子带负电，又知α粒子带正电，β粒子带负电，故A 、C 均错，D 正确．]2．带电粒子以初速度v 0从a 点垂直y 轴进入匀强磁场，如图所示，运动中粒子经过b 点，Oa ＝Ob .若撤去磁场加一个与y 轴平行的匀强电场，仍以v 0从a 点垂直y 轴进入电场，粒子仍能过b 点，那么电场强度E 与磁感应强度B 之比为( )A ．v 0B ．1C ．2v 0 D.v 02解析：C [带电粒子在匀强磁场中做匀速圆周运动，O 为圆心，故Oa ＝Ob ＝mv 0qB，带电粒子在匀强电场中做类平抛运动，故Ob ＝v 0t ，Oa ＝qE 2m t 2，联立以上各式解得E B＝2v 0，故选项C 正确．] 考点二 带电粒子在有界匀强磁场中的运动[考点解读]1．带电粒子在匀强磁场中运动圆心、半径及时间的确定方法(1)圆心的确定①已知入射点、出射点、入射方向和出射方向时，可通过入射点和出射点分别作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心(如图甲所示，P 为入射点，M 为出射点)．②已知入射方向、入射点和出射点的位置时，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨迹的圆心(如图乙所示，P 为入射点，M 为出射点)．(2)半径的确定可利用物理学公式或几何知识(勾股定理、三角函数等)求出半径大小．(3)运动时间的确定粒子在磁场中运动一周的时间为T ，当粒子运动的圆弧所对应的圆心角为θ时，其运动时间表示为： t ＝θ2πT (或t ＝θR v)． 2．重要推论(1)当速率v 一定时，弧长(或弦长)越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长．(2)当速率v 变化时，圆心角大的运动时间长．[考向突破][考向1] 直线边界磁场(进出磁场具有对称性，如图所示)[典例2] (2016·全国卷Ⅲ)平面OM 和平面ON 之间的夹角为30°，其横截面(纸面)如图所示，平面OM 上方存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面向外．一带电粒子的质量为m ，电荷量为q (q >0)．粒子沿纸面以大小为v 的速度从OM 的某点向左上方射入磁场，速度与OM 成30°角．已知该粒子在磁场中的运动轨迹与ON 只有一个交点，并从OM 上另一点射出磁场．不计重力．粒子离开磁场的出射点到两平面交线O 的距离为( ) A.mv 2qBB.3mv qBC.2mv qBD.4mv qB[审题指导] (1)审关键词：①OM 和ON 平面之间的夹角为30°.②速度与OM 成30°角．③只有一个交点，并从OM 上另一点射出．(2)思路分析：根据题意画出运动轨迹，找圆心，定半径，由几何知识求距离．[解析] D [根据题意画出带电粒子的运动轨迹，粒子在磁场中的运动轨迹与ON 只有一个交点，故轨迹与ON 相切，粒子出磁场的位置与切点的连线是粒子做圆周运动的直径，大小为2mv qB ，根据几何知识可知，粒子离开磁场的出射点到两平面交线O 的距离为d ＝2mv qBsin 30°＝4mv qB，选项D 正确．] [考向2] 圆形边界磁场 1．圆形边界中，若带电粒子沿径向射入必沿径向射出，如图所示，轨迹圆与区域圆形成相交圆，巧用几何关系解决．2．带电粒子在圆形磁场中不沿径向，轨迹圆与区域圆相交，抓住两圆心，巧用对称性解决．[典例3] (2017·全国卷Ⅱ)如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P 为磁场边界上的一点．大量相同的带电粒子以相同的速率经过P 点，在纸面内沿不同方向射入磁场．若粒子射入速率为v 1，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v 2，相应的出射点分布在三分之一圆周上．不计重力及带电粒子之间的相互作用．则v 2∶v 1为( ) A.3∶2 B.2∶1C.3∶1 D．3∶2[审题指导] 粒子速度方向改变、大小不变时其轨迹半径相等，当粒子的轨迹直径与磁场区域相交时，其弦长最长，即为最大分布．[解析] C [由于是相同的粒子，粒子进入磁场时的速度大小相同．由qvB＝m v2R可知R＝mvqB，即粒子在磁场中做圆周运动的半径相同．若粒子运动的速度大小为v1，如图所示，通过旋转圆可知，当粒子的磁场边界的出射点A离P点最远时，则AP＝2R1；同样，若粒子运动的速度大小为v2，粒子的磁场边界的出射点B离P点最远时，则BP＝2R2，由几何关系可知，R1＝R2，R2＝R cos30°＝32R，则v2v1＝R2R1＝3，C项正确．][考向3] 平行边界磁场(存在临界条件，如图所示)[典例4] 如图所示，一个理想边界为PQ、MN的匀强磁场区域，磁场宽度为d，方向垂直纸面向里．一电子从O点沿纸面垂直PQ以速度v0进入磁场．若电子在磁场中运动的轨道半径为2d.O′在MN上，且OO′与MN垂直．下列判断正确的是( ) A．电子将向右偏转B．电子打在MN上的点与O′点的距离为dC．电子打在MN上的点与O′点的距离为3dD ．电子在磁场中运动的时间为πd 3v 0[解析] D [电子带负电，进入磁场后，根据左手定则判断可知，所受的洛伦兹力方向向左，电子将向左偏转，如图所示，A 错误；设电子打在MN 上的点与O ′点的距离为x ，则由几何知识得：x ＝r －r 2－d 2＝2d －2d 2－d 2＝(2－3)d ，故B 、C 错误；设轨迹对应的圆心角为θ，由几何知识得：sin θ＝d 2d＝0.5，得θ＝π6，则电子在磁场中运动的时间t ＝θr v 0＝πd 3v 0，故D 正确．][考向4] 三角形边界磁场[典例5] 如图所示，在边长为2a 的正三角形区域内存在方向垂直于纸面向里的匀强磁场，一个质量为m 、电荷量为－q (q >0)的带电粒子(重力不计)从AB 边的中心O 以速度v 进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB 边的夹角为60°，若要使粒子能从AC 边穿出磁场，则匀强磁场磁感应强度的大小B 需满足( )A ．B >3mv 3aqB ．B <3mv 3aqC ．B >3mv aqD ．B <3mv aq[解析] B [若粒子刚好达到C 点时，其运动轨迹与AC 相切，如图所示，则粒子运动的半径为r0＝atan 30°＝3a.由qvB＝mv2r得r＝mvqB，粒子要能从AC边射出，粒子运行的半径应满足r>r0，解得B<3mv3aq，选项B正确．]带电粒子在磁场中做匀速圆周运动的分析方法考点三带电粒子在磁场中运动的多解问题[考点解读]类型分析图例带电粒子电性不确定受洛伦兹力作用的带电粒子，可能带正电荷，也可能带负电荷，在相同的初速度下，正、负粒子在磁场中运动轨迹不同，形成多解磁场方向不确定在只知道磁感应强度大小，而未具体指出磁感应强度方向，此时必须要考虑磁感应强度方向不确定而形成多解临界状态不唯一带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状，因此，它可能穿过磁场飞出，也可能转过180°从入射界面这边反向飞出，于是形成多解运动具有周期性带电粒子在部分是电场、部分是磁场空间运动时，运动往往具有周期性，因而形成多解[典例6] (2019·湖北华中师大一附中模拟)如图甲所示，M、N为竖直放置彼此平行的两块平板，板间距离为d，两板中央各有一个小孔O 、O ′正对，在两板间有垂直于纸面方向的磁场，磁感应强度随时间的变化如图乙所示．有一群正离子在t ＝0时垂直于M 板从小孔O 射入磁场．已知正离子质量为m 、带电荷量为q ，正离子在磁场中做匀速圆周运动的周期与磁感应强度变化的周期都为T 0，不考虑由于磁场变化而产生的电场的影响，不计离子所受重力．求：(1)磁感应强度B 0的大小．(2)要使正离子从O ′垂直于N 板射出磁场，正离子射入磁场时的速度v 0的可能值．[解析] 设垂直于纸面向里的磁场方向为正方向．(1)正离子射入磁场，洛伦兹力提供向心力B 0qv 0＝mv 20R做匀速圆周运动的周期T 0＝2πR v 0由以上两式得磁感应强度B 0＝2πm qT 0(2)要使正离子从O ′孔垂直于N 板射出磁场，v 0的方向应如图所示，两板之间正离子只运动一个周期即T 0时，有R ＝d 4； 当两板之间正离子运动n 个周期，即nT 0时，有R ＝d 4n(n ＝1,2,3，…)．联立求解，得正离子的速度的可能值为v 0＝B 0qR m ＝πd 2nT 0(n ＝1,2,3，…)[答案] (1)2πm qT 0 (2)πd 2nT 0(n ＝1,2,3，…) 解决多解问题的一般思路1．明确带电粒子的电性和磁场方向．2．正确找出带电粒子运动的临界状态． 3．结合带电粒子的运动轨迹利用圆周运动的周期性进行分析计算．[题组巩固]1．(2019·商丘模拟)(多选)一质量为m ，电荷量为q 的负电荷在磁感应强度为B 的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动，若磁场方向垂直于它的运动平面，且作用在负电荷的电场力恰好是磁场力的三倍，则负电荷做圆周运动的角速度可能是( )A.4qB mB.3qB mC.2qB mD.qB m解析：AC [依题中条件“磁场方向垂直于它的运动平面”，磁场方向有两种可能，且这两种可能方向相反．在方向相反的两个匀强磁场中，由左手定则可知负电荷所受的洛伦兹力的方向也是相反的．当负电荷所受的洛伦兹力与电场力方向相同时，根据牛顿第二定律可知4Bqv ＝m v 2R ，得v ＝4BqR m，此种情况下，负电荷运动的角速度为ω＝v R ＝4Bq m；当负电荷所受的洛伦兹力与电场力方向相反时，有2Bqv ＝m v 2R ，v ＝2BqR m，此种情况下，负电荷运动的角速度为ω＝v R ＝2Bq m，应选A 、C.] 2．如图所示，宽度为d 的有界匀强磁场，磁感应强度为B ，MM ′和NN ′是它的两条边界．现有质量为m ，电荷量为q 的带电粒子沿图示方向垂直磁场射入．要使粒子不能从边界NN ′射出，则粒子入射速率v 的最大值可能是多少．解析：题目中只给出粒子“电荷量为q ”，未说明是带哪种电荷．若q 为正电荷，轨迹是如图所示的上方与NN ′相切的14圆周圆弧，轨道半径：R ＝mv Bq又d ＝R －R2解得v ＝(2＋2)Bqd m. 若q 为负电荷，轨迹如图所示的下方与NN ′相切的34圆周圆弧，则有：R ′＝mv ′Bq d ＝R ′＋R ′2，解得v ′＝(2－2)Bqd m. 答案：(2＋2)Bqd m (q 为正电荷)或(2－2)Bqd m(q 为负电荷) 物理模型(九) 两类典型的“动态圆”模型[模型阐述][模型1] 旋转圆模型(确定的入射点O 和速度大小v ，不确定速度方向)在垂直于纸面的无限大的磁感应强度为B 的匀强磁场中，在O 点有一粒子源在纸面内，朝各个方向发射速度大小为v ，质量为m ，电荷量为＋q 的带电粒子(重力不计)，这些带电粒子在匀强磁场中做同方向旋转匀速圆周运动．其特点是：(1)各动态圆圆心O 1、O 2、O 3 、O 4 、O 5(取五个圆)的轨迹分布在以粒子源O 为圆心，R ＝mv qB为半径的一个圆周上(如图虚线所示)．(2)带电粒子在磁场中能经过的区域是以粒子源O 为圆心，2R 为半径的大圆(如图实线所示)．(3)各动态圆相交于O点．[模型2] 放缩圆模型(确定入射点O和速度方向，不确定速度大小)在垂直于纸面的无限大的磁感应强度为B的匀强磁场中，在O点有一粒子源在纸面内，沿同一方向发射速度为v，质量为m，电荷量为＋q的带电粒子(重力不计)，这些带电粒子在匀强磁场中做同方向旋转匀速圆周运动．其特点是：(1)各动态圆的圆心(取七个圆)分布在与速度方垂直的同一条直线上，如图所示．(2)各动态圆的半径R各不相同．(3)各动态圆相交于O点．[典例赏析][典例] 如图，在一水平放置的平板MN的上方有匀强磁场，磁感应强度的大小为B，磁场方向垂直于纸面向里．许多质量为m、带电荷量为＋q的粒子，以相同的速率v沿位于纸面内的各个方向，由小孔O射入磁场区域．不计重力，不计粒子间的相互影响．下列图中阴影部分表示带电粒子可能经过的区域，其中R＝mv.哪个图是正确的？( )Bq[解析] A [由于带电粒子从O点以相同速率射入纸面内的各个方向，射入磁场的带电粒子在磁场内做匀速圆周运动，其运动半径是相等的．沿ON方向(临界方向)射入的粒子，恰能在磁场中做完整的圆周运动，则过O点垂直MN右侧恰为一临界半圆；若将速度方向沿ON 方向逆时针偏转，则在过O 点垂直MN 左侧，其运动轨迹上各个点到O 点的最远距离，恰好是以O 为圆心，以2R为半径的14圆弧，A 正确．] [题组巩固]1．(多选)如图所示，纸面内有宽为L 水平向右飞行的带电粒子流，粒子质量为m ，电荷量为－q ，速率为v 0，不考虑粒子的重力及相互间的作用，要使粒子都汇聚到一点，可以在粒子流的右侧虚线框内设计一匀强磁场区域，则磁场区域的形状及对应的磁感应强度可以是(其中B 0＝mv 0qL，A 、C 、D 选项中曲线均为半径是L 的14圆弧，B 选项中曲线为半径是L 2的圆)( ) 解析：AB [由于带电粒子流的速度均相同，则当飞入A 、C 选项中的磁场时，它们的轨迹对应的半径均相同．B 、D 选项因为磁场是2B 0，粒子在其中运动半径是在A 、C 中运动半径的一半．然而当粒子射入C 、D 两选项时，均不可能汇聚于同一点．所以只有A 、B 选项能汇聚于一点．]2．(多选)如图所示，垂直于纸面向里的匀强磁场分布在正方形abcd 区域内，O 点是cd 边的中点．一个带正电的粒子仅在磁场力的作用下，从O 点沿纸面以垂直于cd 边的速度射入正方形内，经过时间t 0后刚好从c 点射出磁场．现设法使该带电粒子从O 点沿纸面以与Od 成30°角的方向，以大小不同的速率射入正方形内，那么下列说法中正确的是( )A ．若该带电粒子在磁场中经历的时间是53t 0，则它一定从cd 边射出磁场B ．若该带电粒子在磁场中经历的时间是23t 0，则它一定从ad 边射出磁场C ．若该带电粒子在磁场中经历的时间是54t 0，则它一定从bc 边射出磁场D ．若该带电粒子在磁场中经历的时间是t 0，则它一定从ab 边射出磁场解析：AC [如图所示，作出刚好从ab 边射出的轨迹①、刚好从bc 边射出的轨迹②、从cd 边射出的轨迹③和刚好从ad 边射出的轨迹④.由从O 点沿纸面以垂直于cd 边的速度射入正方形内，经过时间t 0后刚好从c 点射出磁场可知，带电粒子在磁场中做圆周运动的周期是2t 0.可知，从ad 边射出磁场经历的时间一定小于13t 0；从ab 边射出磁场经历的时间一定大于等于13t 0，小于56t 0；从bc 边射出磁场经历的时间一定大于等于56t 0，小于43t 0；从cd 边射出磁场经历的时间一定是53t 0，综上可知，A 、C 正确，B 、D 错误．]。

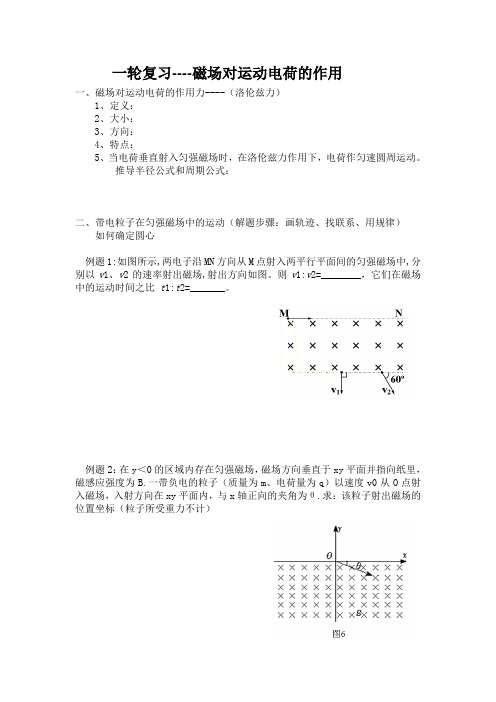

一轮复习----磁场对运动电荷的作用
一、磁场对运动电荷的作用力----（洛伦兹力）
1、定义：
2、大小：
3、方向：
4、特点：
5、当电荷垂直射入匀强磁场时，在洛伦兹力作用下，电荷作匀速圆周运动。
推导半径公式和周期公式：
二、带电粒子在匀强磁场中的运动（解题步骤：画轨迹、找联系、用规律）
如何确定圆心
例题1:如图所示,两电子沿MN方向从M点射入两平行平面间的匀强磁场中,分别以v1、v2的速率射出磁场,射出方向如图。
则v1:v2=________，它们在磁场中的运动时间之比t1:t2=_______。
例题2：在y＜0的区域内存在匀强磁场，磁场方向垂直于xy平面并指向纸里，磁感应强度为B.一带负电的粒子（质量为m、电荷量为q）以速度v0从O点射入磁场，入射方向在xy平面内，与x轴正向的夹角为θ.求：该粒子射出磁场的位置坐标（粒子所受重力不计）
三、带电粒子在有界匀强磁场中的临界问题
例题3：长为L，间距也为L的两平行金属板间有垂直于纸面向里的匀强磁场，磁感应强度为B，今有质量为m、带电量为q的正离子从平行板左端中点以平行于金属板的方向射入磁场。
欲使离子不打在极板上，入射离子的速度大小应满足的条件是?
作业：小练习
一个质量为m,电荷量为q的带电粒子从x轴上的P(a，0)点以速度v，沿与x 正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。
求:
匀强磁场的磁感应强度B和射出点的坐标。
