钢结构网架挠度形变检测

一、概述近年来，随着工业化和城市化的快速发展，钢结构建筑在城市中得到了广泛应用。

作为一个重要的承重结构部件，钢梁在建筑中扮演着至关重要的角色。

而为了保证钢梁的质量和安全性，钢梁的挠度检测变得尤为重要。

本文将探讨钢结构钢梁挠度的第三方检测内容及标准。

二、钢结构钢梁挠度第三方检测的内容1. 静载挠度测试在进行静载挠度测试时，第三方检测单位将利用静载试验仪器对钢梁进行加载，通过监测梁的挠度变化，并通过相应的传感器将数据传输至计算机系统进行分析，以确定钢梁在静态加载条件下的挠度情况。

2. 动载挠度测试动载挠度测试是针对钢梁在动态加载条件下的挠度进行检测。

第三方检测单位将利用动载试验仪器对钢梁进行振动加载，通过监测梁的振动和变形情况，采集相应的数据并进行分析，以确定钢梁在动态加载条件下的挠度情况。

3. 数据分析与报告第三方检测单位将对采集到的数据进行专业分析，并制作相应的检测报告。

报告将包括钢梁的挠度数据、分析结果以及评估意见等内容，以便于建筑设计师和施工方进行后续的工程处理和决策。

三、钢结构钢梁挠度第三方检测的标准1. 检测标准第三方检测单位应遵循国家相关的建筑工程检测标准进行测试。

在我国，相关的标准包括《建筑工程结构工程质量检验通则》GB xxx-2012、《建筑结构挠度检测技术规程》JGJ 120-2008等。

并且检测单位应具备相应的检测资质和认可证书，保证检测的合法有效性。

2. 专业技术要求第三方检测单位应具备丰富的建筑结构检测经验和专业技术人员。

检测人员应具备相关的资格证书和技术培训，并且应具备良好的职业素养和道德操守，保证检测工作的科学性和严谨性。

3. 设备要求第三方检测单位应配备先进的检测仪器设备，以保证测试数据的准确性和可靠性。

检测仪器应定期进行校准和维护，保持良好的工作状态。

4. 报告要求第三方检测单位应按照相关标准和要求，制定完整的检测报告。

报告应包括详细的检测数据、测试方法、分析结果以及专业的评估意见。

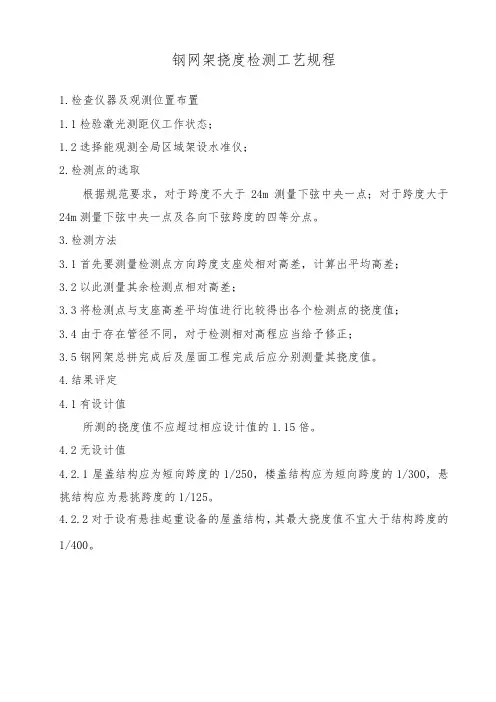

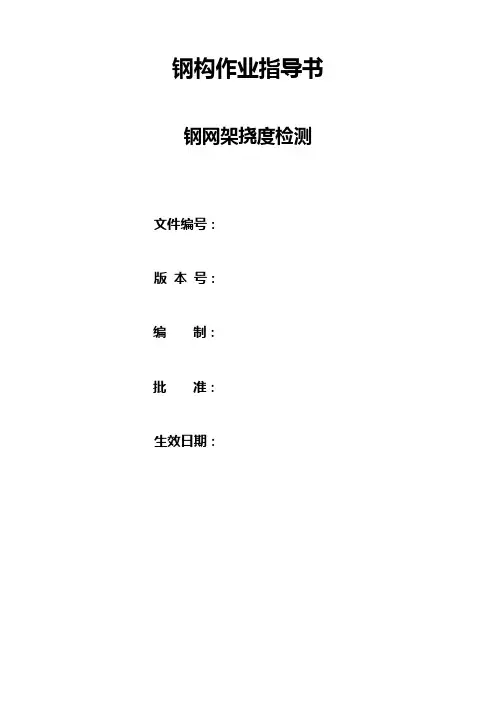

钢构作业指导书钢网架挠度检测文件编号：版本号：编制：批准：生效日期：钢网架挠度检测实施细则1. 目的为使测试人员在做钢网架挠度检测时有章可循，并使其操作合乎规范。

2. 适用范围适用于钢网架挠度检测。

3. 检测依据GB50205-2001钢结构工程施工质量验收规范JGJ7-2010 空间网格结构技术规程JGJ 8-2007建筑变形测量规范4. 检测仪器全站仪5 工作程序5.1测量前准备5.1.1测量人员在测量前应该先检查所用仪器是否正常，实际操作前应该先详细阅读图纸，了解现场基本情况以及检测数量，合理的布置观测点。

5.1.2测量人员应该熟练操作测量仪器。

5.2现场检测5.2.1架设仪器：测量时先将测量仪器放置在适合观察的位置，仪器对中整平后进行测量。

5.2.2测点记录：如下图所示，对整个网架的两跨中点、各向四等分点（点投于杆件中性轴上），即图中A、B、C、D、E五点进行测量。

并记录各点平距（OA、OB、OC、OD、OE）、高程（a、b、c、d、e）和B、C、D、E点与A点间夹角（按ABCDE顺序）。

5.2.3 计算：依据所示测得的各点的平距和角度，利用三角函数计算出各点平距在X方向的投影，进一步计算出AB、BC、CD、DE的水平投影距离。

（a-c）-AC（a-e）/AE的值即为该钢网架的跨中点C的挠度值，（a-b）-AB（a-e）/AE的值即为该钢网架的四等分点B的挠度值，（a-d）-AD（a-e）/AE的值即为该钢网架的四等分点D的挠度值5.2.4检测数量：跨度在24m及以下的钢网架结构测量下弦中央一点，跨度在24m以上的钢网架结构测下弦中央一点及各向下弦跨度的四等分点。

6. 搬运:检测仪器移动要轻拿轻放，不能碰撞，运输过程采用海绵等防震材料并装箱，防止运输过程中挤压。

7．相关质量记录表格7.1钢结构整体质量检测委托单7.2钢结构挠度检测原始记录表。

钢网架挠度测量方法徐州京都建筑工程有限公司工程管理中心2020-4-20网架挠度测量是钢结构变形检测的重要项目，但是在标准规范、期刊论文、书本教材里，都没有具体讲解测量操作方法、观测步骤的内容。

现把挠度测量的相关标准规定，以及自己收集的一些资料，汇总成一个网架挠度测量的入门文。

由于各个标准资料对于一些名词术语有多种称呼，本文引用时为了便于理解，对涉及变形测量的部分，统一采用《JGJ 8-2016 建筑变形测量规范》的术语，涉及测量方法的部分，统一采用《GB/T 50228-2011 工程测量基本术语标准》的术语。

其他工程结构名称，采用《JGJ 7-2010 空间网格结构技术规程》与《GB/T 50083-2014 工程结构设计基本术语标准》。

第一部分网架挠度测量要了解的几个基础知识1 空间网格结构1.1 空间网格结构形式依据《JGJ 7-2010 空间网格结构技术规程》，空间网格结构分为网架、曲面型网壳以及立体桁架形式。

网架：按一定规律布置的杆件通过节点连接而形成的平板型或微曲面型空间杆件系结构，主要承受主体弯曲内力。

——《JGJ 7-2010 空间网格结构技术规程》第2.1.2条常见网架形式如下图：图1 常见网架形式网壳：按一定规律布置的杆件通过节点连接而形成的曲面状空间杆件或梁系结构，主要受整体薄膜内力。

——《JGJ 7-2010 空间网格结构技术规程》第2.1.7条常见网壳形式见下图：图2 常见网壳形式网架与网壳最简单的区别就是在外形上，网架是平的，网壳是弯的或是圆的。

本文的讲解以网架结构为例，但网架挠度测量方法也同样适用于网壳的挠度测量。

由于外形及结构受力不同，网架结构与网壳结构的挠度测量，采用的检验标准、挠度计算步骤、监测点选取方式也有所区别，本文会在有区别的地方标明。

1.2 空间网格结构的跨度及取向：空间网格结构屋盖结构跨度划分见《JGJ 7 空间网格结构技术规程》条文说明1.0.2：大跨度为60m以上，中跨度为30m~60m，小跨度为30m以下。

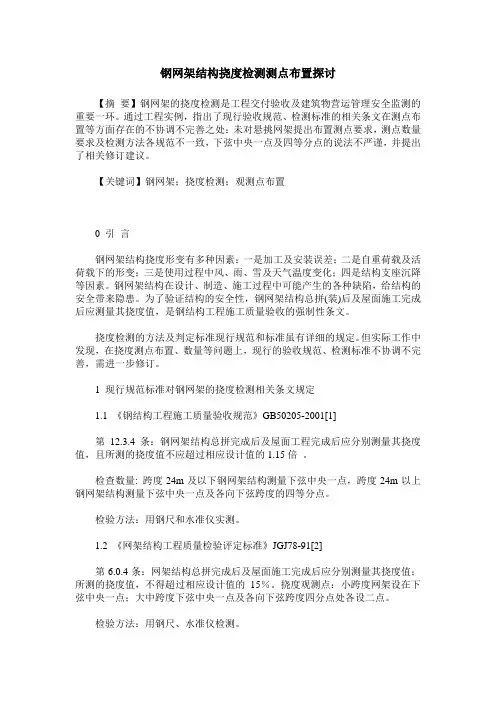

钢网架结构挠度检测测点布置探讨【摘要】钢网架的挠度检测是工程交付验收及建筑物营运管理安全监测的重要一环。

通过工程实例，指出了现行验收规范、检测标准的相关条文在测点布置等方面存在的不协调不完善之处：未对悬挑网架提出布置测点要求，测点数量要求及检测方法各规范不一致，下弦中央一点及四等分点的说法不严谨，并提出了相关修订建议。

【关键词】钢网架；挠度检测；观测点布置0 引言钢网架结构挠度形变有多种因素：一是加工及安装误差；二是自重荷载及活荷载下的形变；三是使用过程中风、雨、雪及天气温度变化；四是结构支座沉降等因素。

钢网架结构在设计、制造、施工过程中可能产生的各种缺陷，给结构的安全带来隐患。

为了验证结构的安全性，钢网架结构总拼(装)后及屋面施工完成后应测量其挠度值，是钢结构工程施工质量验收的强制性条文。

挠度检测的方法及判定标准现行规范和标准虽有详细的规定。

但实际工作中发现，在挠度测点布置、数量等问题上，现行的验收规范、检测标准不协调不完善，需进一步修订。

1 现行规范标准对钢网架的挠度检测相关条文规定1.1 《钢结构工程施工质量验收规范》GB50205-2001[1]第12.3.4条：钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测的挠度值不应超过相应设计值的1.15倍。

检查数量: 跨度24m及以下钢网架结构测量下弦中央一点，跨度24m以上钢网架结构测量下弦中央一点及各向下弦跨度的四等分点。

检验方法：用钢尺和水准仪实测。

1.2 《网架结构工程质量检验评定标准》JGJ78-91[2]第6.0.4条：网架结构总拼完成后及屋面施工完成后应分别测量其挠度值；所测的挠度值，不得超过相应设计值的15％。

挠度观测点：小跨度网架设在下弦中央一点；大中跨度下弦中央一点及各向下弦跨度四分点处各设二点。

检验方法：用钢尺、水准仪检测。

1.3 《建筑结构检测技术标准》GB／T 50344-2004[3]第6.8.8条：钢网架的挠度，可采用激光测距仪或水准仪检测，每半跨范围内测点数不宜少于3个，且跨中应有1个测点，端部测点距端支座应≯1m。

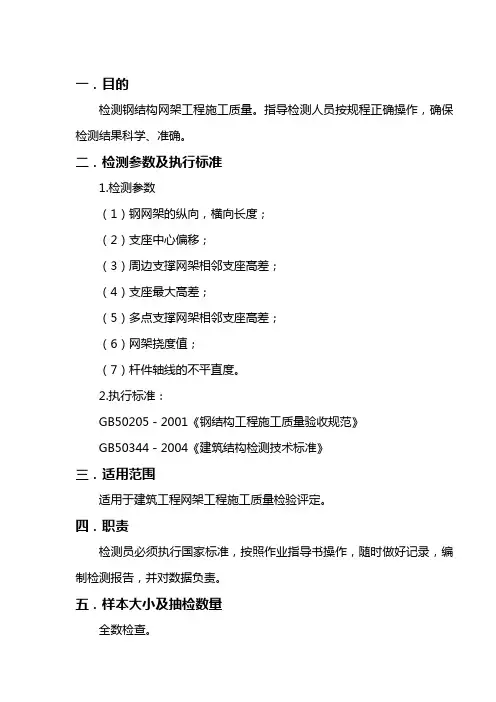

一．目的检测钢结构网架工程施工质量。

指导检测人员按规程正确操作，确保检测结果科学、准确。

二．检测参数及执行标准1.检测参数（1）钢网架的纵向，横向长度；（2）支座中心偏移；（3）周边支撑网架相邻支座高差；（4）支座最大高差；（5）多点支撑网架相邻支座高差；（6）网架挠度值；（7）杆件轴线的不平直度。

2.执行标准：GB50205－2001《钢结构工程施工质量验收规范》GB50344－2004《建筑结构检测技术标准》三．适用范围适用于建筑工程网架工程施工质量检验评定。

四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。

五．样本大小及抽检数量全数检查。

钢网架结构变形检测六．仪器设备1. 2H.EF1型电子经纬仪（QZ01）；2. AC-32型水准仪（QZ02）；3. 直尺；4. 钢尺（GC451）；5. 百分表（GC091、GC092、GC093、GC094）；6. U型块；7. HILTI PD10型测距仪；8. HILTI PM10型三轴定位仪。

※根据检测现场情况准备攀爬设施及安全保护设备。

七．环境条件常温5-38℃工程现场检测。

八．检测步骤及数据处理1．用钢尺实测钢网架的纵向、横向长度；2．用钢尺和经纬仪实测支座中心偏移；3．用钢尺和水准仪实测周边支撑网架相邻支座高差；4．用钢尺和水准仪实测支座最大高差；5．用钢尺和水准仪实测多点支撑网架相邻支座高差；注：a、L为纵向、横向长度；b、L1为相邻支座间距。

6．用钢尺和水准仪实测网架挠度值，跨度24m及以下钢网架结构测量下弦中央一点；跨度24m以上钢网架结构测量下弦中央一点及各向下弦跨度的四等分点；15.72.6—27．钢网架中杆件轴线的不平直度，可用百分表、U型块检测。

九．结果判定1．实测钢网架的纵向、横向长度，偏差正负L/2000且不应大于30mm。

2．实测支座中心偏移，偏差L/3000且不应大于30mm。

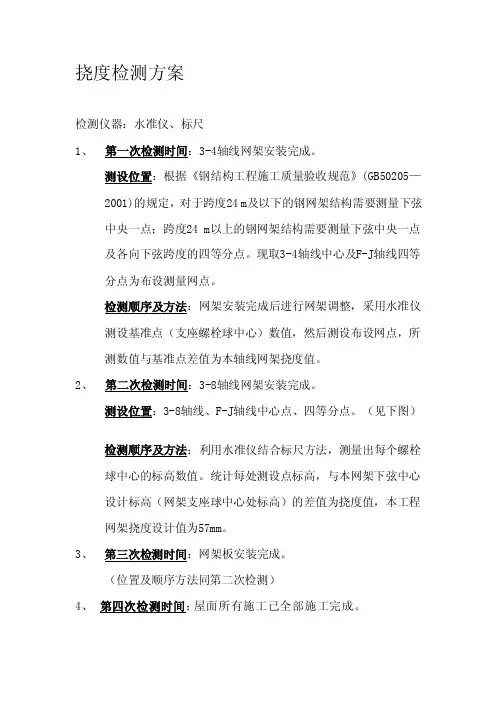

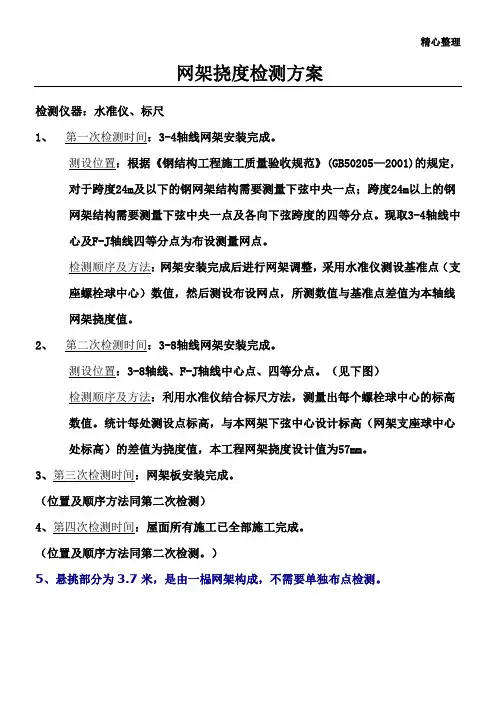

挠度检测方案
检测仪器：水准仪、标尺
1、第一次检测时间：3-4轴线网架安装完成。

测设位置：根据《钢结构工程施工质量验收规范》(GB50205—2001)的规定，对于跨度24 m及以下的钢网架结构需要测量下弦中央一点；跨度24 m以上的钢网架结构需要测量下弦中央一点及各向下弦跨度的四等分点。

现取3-4轴线中心及F-J轴线四等分点为布设测量网点。

检测顺序及方法：网架安装完成后进行网架调整，采用水准仪测设基准点（支座螺栓球中心）数值，然后测设布设网点，所测数值与基准点差值为本轴线网架挠度值。

2、第二次检测时间：3-8轴线网架安装完成。

测设位置：3-8轴线、F-J轴线中心点、四等分点。

（见下图）检测顺序及方法：利用水准仪结合标尺方法，测量出每个螺栓球中心的标高数值。

统计每处测设点标高，与本网架下弦中心设计标高（网架支座球中心处标高）的差值为挠度值，本工程网架挠度设计值为57mm。

3、第三次检测时间：网架板安装完成。

（位置及顺序方法同第二次检测）
4、第四次检测时间：屋面所有施工已全部施工完成。

（位置及顺序方法同第二次检测。

）
5、悬挑部分为3.7米，是由一榀网架构成，不需要单独布点检测。

钢⽹架挠度测量⼊门教程（⼆）（含详细检测步骤与图解）钢结构变形检测作业指导书——钢⽹架挠度测量⼊门教程（⼆）第⼆部分⽹架挠度测量现场检测（上）1 接受委托与检测⽅案编制（步骤1）⽹架挠度测量的现场检测⼯作程序及步骤，可依据《GB/T 50344-2004 建筑结构检测技术标准》第3.2条规定，步骤流程为：接受委托、现场调查、制定检测⽅案、现场检测、计算分析和结果评价、出具检测报告。

在接受委托单位的检测委托后，应进⾏现场和有关资料的调查，收集被测⽹架结构的设计图纸，设计要求等资料，制定检测⽅案。

检测⽅案的编制内容，按《JGJ 8-2016 建筑变形测量规范》第3.3.2条技术设计规定，明确以下检测内容：1）⽹架挠度测量的任务要求。

2）待测⽹架的概况，包括建筑及其结构类型、岩⼠⼯程条件、建筑规模、所在位置、所处⼯程阶段等。

3）已有变形测量成果资料及其分析。

4）依据的技术标准名称及编号。

5）变形测量的精度和等级。

6）采⽤的平⾯坐标系统、⾼程基准。

7）基准点、⼯作基点和监测点布设⽅案，包括标⽯与标志 型式、埋设⽅式、点位分布及数量等。

8）观测频率及观测周期。

9）变形预警值及预警⽅式。

10）仪器设备及其校验要求。

11）观测作业及数据处理⽅法要求。

12）提交成果的内容、形式和时间要求。

13）成果质量检验⽅式。

 14） 相关附图、附表等。

⽹架挠度测量检测⽅案的编制⽅法，将在以下讲解挠度测量的检测过程后，放在本教程最后进⾏说明，这样才⽐较好理解。

2 变形测量精度等级的确定（步骤2）为什么要确定测量精度等级？2.1 为什么要确定测量精度等级由于测量精度直接影响到观测成果的可靠性，因此⼯程测量都需要先确定合适的观测精度等级。

只有确定了测量精度等级，才能确定使⽤什么样的观测⽅法、仪器设备和投⼊费⽤等。

建筑物变形观测的精度要求，取决于变形的⼤⼩和观测⽬的，精度过⾼使测量⼯作复杂，费⽤和时间增加，⽽精度定的太低⼜会增加变形分析的困难，使所估计的变形参数误差⼤，甚⾄会得出不正确的结论。

网架挠度检测报告引言本报告旨在介绍网架挠度检测的步骤和方法。

网架是建筑工程中常见的结构形式，因其具有轻巧、强度高的特点，被广泛应用于大跨度建筑和桥梁等领域。

然而，长期使用和外界环境的影响可能导致网架变形和挠度的产生。

因此，对网架进行定期挠度检测是确保结构稳定性和安全性的重要措施。

步骤一：准备工作在进行网架挠度检测之前，需要进行一些准备工作。

首先，确定需要检测的网架位置和范围。

其次，收集相关的设计图纸和技术规范，以便对比分析。

最后，确保检测仪器和设备的正常运行，并进行必要的校准。

步骤二：选择检测方法根据网架的具体情况和检测要求，选择适当的检测方法。

常用的网架挠度检测方法包括静态测量和动态测量。

静态测量是通过测量网架上设置的固定点的位移来计算挠度，适用于稳定静态条件下的检测。

动态测量则是通过施加外力或振动网架，然后测量挠度响应来进行检测，适用于动态工况下的检测。

步骤三：布置检测点根据选择的检测方法，在网架上布置合适的检测点。

检测点的位置应遵循一定的规律，以保证测量结果的准确性和可比性。

通常，检测点应分布在网架的主要支撑部位和跨度较大的区域。

步骤四：进行挠度测量在布置好检测点后，开始进行挠度测量。

根据选择的检测方法，使用相应的仪器和设备进行测量。

在静态测量中，通过测量各个检测点的位移来计算挠度。

在动态测量中，通过施加外力或振动网架，然后测量挠度响应来得到挠度值。

步骤五：数据处理和分析完成挠度测量后，对所得到的数据进行处理和分析。

首先，根据测量结果计算网架在不同位置的挠度值。

然后，将测量数据与设计图纸和技术规范进行对比分析，判断网架是否存在变形和挠度超标的情况。

最后，根据分析结果进行评估和决策，确定是否需要采取修复措施。

步骤六：报告撰写在完成数据处理和分析后，撰写网架挠度检测报告。

报告应包括以下内容：检测的目的和范围、选择的检测方法、布置的检测点、测量结果和数据分析、结论和建议等。

报告应以清晰简洁的语言进行撰写，并附上相关的图表和数据表格以支持分析和结论。
