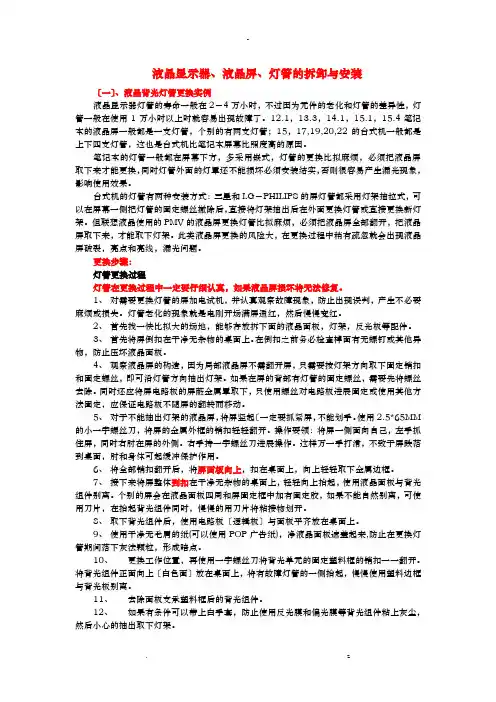

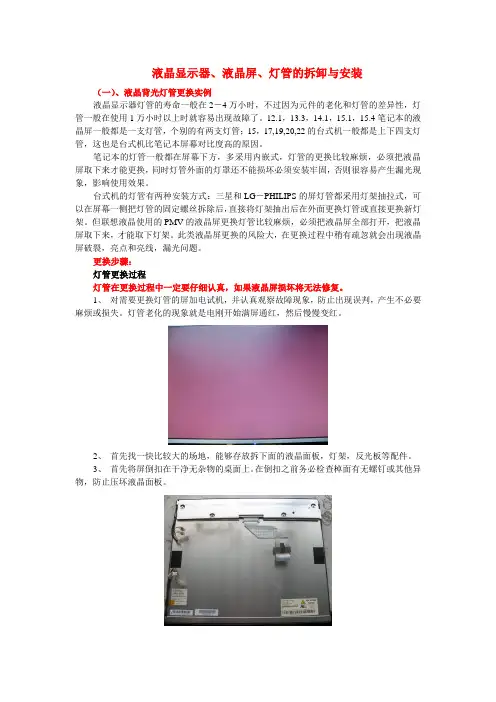

液晶显示器、液晶屏、灯管的拆卸与安装（一）、液晶背光灯管更换实例液晶显示器灯管的寿命一般在2－4万小时，不过因为元件的老化和灯管的差异性，灯管一般在使用1万小时以上时就容易出现故障了。
12.1，13.3，14.1，15.1，15.4笔记本的液晶屏一般都是一支灯管，个别的有两支灯管；15，17,19,20,22的台式机一般都是上下四支灯管，这也是台式机比笔记本屏幕对比度高的原因。
笔记本的灯管一般都在屏幕下方，多采用内嵌式，灯管的更换比较麻烦，必须把液晶屏取下来才能更换，同时灯管外面的灯罩还不能损坏必须安装牢固，否则很容易产生漏光现象，影响使用效果。
台式机的灯管有两种安装方式：三星和LG－PHILIPS的屏灯管都采用灯架抽拉式，可以在屏幕一侧把灯管的固定螺丝拆除后，直接将灯架抽出后在外面更换灯管或直接更换新灯架。
但联想液晶使用的PMV的液晶屏更换灯管比较麻烦，必须把液晶屏全部打开，把液晶屏取下来，才能取下灯架。
此类液晶屏更换的风险大，在更换过程中稍有疏忽就会出现液晶屏破裂，亮点和亮线，漏光问题。
更换步骤：灯管更换过程灯管在更换过程中一定要仔细认真，如果液晶屏损坏将无法修复。
1、对需要更换灯管的屏加电试机，并认真观察故障现象，防止出现误判，产生不必要麻烦或损失。
灯管老化的现象就是电刚开始满屏通红，然后慢慢变红。
2、首先找一快比较大的场地，能够存放拆下面的液晶面板，灯架，反光板等配件。
3、首先将屏倒扣在干净无杂物的桌面上。
在倒扣之前务必检查棹面有无螺钉或其他异物，防止压坏液晶面板。
4、观察液晶屏的结构，因为部分液晶屏不需打开屏，只需要按灯架方向取下固定销扣和固定螺丝，即可沿灯管方向抽出灯架。
如果在屏的背部有灯管的固定螺丝，需要先将螺丝去除。
同时还应将屏电路板的屏蔽金属罩取下，只使用螺丝对电路板进行固定或使用其他方法固定，应保证电路板不随屏的翻转而移动。
5、对于不能抽出灯架的液晶屏，将屏竖起（一定要抓紧屏，不能划手。
使用2.5*65MM 的小一字螺丝刀，将屏的金属外框的销扣轻轻打开。
操作要领：将屏一侧面向自己，左手抓住屏，同时右肘在屏的外侧。
右手持一字螺丝刀进行操作。
这样万一手打滑，不致于屏跌落到桌面，肘和身体可起缓冲保护作用。
6、将全部销扣打开后，将屏面板向上，扣在桌面上，向上轻轻取下金属边框。
7、接下来将屏整体到扣在干净无杂物的桌面上，轻轻向上抬起，使用液晶面板与背光组件分离。
个别的屏会在液晶面板四周和屏固定框中加有固定胶，如果不能自然分离，可使用刀片，在抬起背光组件同时，慢慢的用刀片将粘接物划开。
8、取下背光组件后，使用电路板（逻辑板）与面板平齐放在桌面上。
9、使用干净无毛屑的纸张(可以使用POP广告纸)，净液晶面板遮盖起来,防止在更换灯管期间落下灰法颗粒，形成暗点。
10、更换工作位置，再使用一字螺丝刀将背光单元的固定塑料框的销扣一一打开。
将背光组件正面向上（白色面）放在桌面上，将有故障灯管的一侧抬起，慢慢使用塑料边框与背光板分离。
11、去除面板支承塑料框后的背光组件。
12、如果有条件可以带上白手套，防止使用反光膜和偏光膜等背光组件粘上灰尘，然后小心的抽出取下灯架。
13、一般情况下，不要拆下背光板，透光膜，偏光膜，增透膜，反光膜等。
如果确实有必要取下上述部件时，一定要在拆之前按顺序拆下上述组件，同时使用记号笔对其顺序进行标记，同时还要标记方向。
如果上述组件装反，会影响图像效果，需要重新返工。
14、更换灯管时，选用灯管的长度应略小于灯加的长度，灯管的长度一般按玻璃管的净长度计算。
1）、因为灯管都是通过热缩管和橡胶套固定的，为了方便取出，可用剪刀或刀片将需更换灯管一侧（高压端）的绝缘胶套划开，然后向上取出灯管，再用电烙铁焊开连接线与灯管的焊点。
然后再划开反馈线（黑线或白线）端的橡胶套，按同样方法取下旧灯管。
2）、有的新灯管两端的引线比较长，按实际需要长度先剪掉一些，然后用刀将引脚刮干净，再用烙铁上锡方便焊接。
3）、准备更换新灯管时，应先从反馈线（黑线或白线）端更换。
先将2.5MM的热缩管套在引线（黑线或白线）上，再使用烙铁将引线焊接在灯管引脚上，焊接的时间要短。
4）、如果因为长时间高压打火，引线老化绝缘层容易破碎脱落，同时内部铜线也容易折断，这时灯管的引线不够长（一般为反馈线）。
5）、我们可将老化的反馈线剪去一断，使用一段绝缘层良好的导线（长度应适合灯管焊接和固定）换上，外加热缩管，这样可方便安装。
6）、将反馈线（黑线或白线）与灯管连接好后，将热缩管拉到灯管上，注意距离不要长，3MM即可，热缩管覆盖灯管过长，会在屏幕一角形成暗斑。
7）、然后使用热风枪（或其他热源）使用热缩管紧固。
然后将灯管按取出的反方向，将灯管装入绝缘橡胶套。
8）、对于四灯大口的高压板，其每组灯管的反馈线是连接在一起，更换比较容易。
9）、旧灯管上一般有两个环形透明塑料套环，是避免灯管与支架相接触，利用灯管散热的，这时应取下来装在新灯管上。
10）、接下来再按同样的方法对高压线端（红线或蓝线）进行焊接和固定。
一定注意灯管的两端焊点的绝缘和焊接牢固，防止与金属边框（支架）形成高压放电，造成高压板保护。
11）、更换灯管后的灯架与未更换灯管的比较。
12）、灯管更换完毕后应加电测试，可先使用测试高压板进行测试，再接在原机高压板上进行测试。
13）、对于双灯大口的15寸屏，灯管两端的保护橡胶套可以向灯管中部拉动，不必用刀划开。
14）、对于两支一组的灯管，当其中一支损坏时，我们在更换时可单独更换一支。
当然这要求我们必须在没有拆除灯管之前准确判断是哪支灯管有问题，同时还需要使用要更换灯管配套点屏，能够稳定可靠工作之后才能确定更换灯管。
15、灯管更换完毕后，应使用原机高压板对换好灯管的灯架进行测试，防止装机后出现问题重新返工。
如果灯管更换正常，接下来就要按反方向装入背光组件中，这时的步骤与拆卸时正好相反。
在固定安装灯管时，要注意灯管引线与周围金属屏蔽罩的绝缘，防止高压打火击穿，引起新的保护。
16、将灯架装入背光组件后，扣紧塑料边框，确认所有销扣都正常扣紧后，再检查透光膜表面有无手印或灰尘。
如果有灰尘或不小心粘上手印，应使用无水酒精将灰法或手印小心清除。
17、检查偏光膜等背光组件是否放置到位。
18、确定位置正确后，将塑料固定框按原样装回，应注意反光膜等无边角漏出。
19、背光组件装闭完成后，应加电试屏，检查灯管是否正常发光，有无明显的漏光，暗光现象。
20、我们将换好灯管的背光组件倒扣在液晶面板上（液晶面板取下后一直放着不要移动，因为屏电路板与屏面板相连的COF很脆弱，很容易脱离或虚接，在换好灯管后出现新的问题，如亮线，白块等，小心的左右移动，以确定液晶面板完全卡入背光组件中。
确定液晶面板到位后，将液晶电路板反过来并进行简单固定。
21、将液晶屏整个反过来，再次检查液晶面板是否完全卡到位，并用手仔细触摸，以确定液晶面板与塑料边框边缘平齐。
22、观察重点是四个角，面板与四角外框平齐。
23、在确定完全到位后，将金属边框先沿COG方向扣下，确定销扣到位后，再把其他三面顺序按下，并使用销扣扣紧。
24、如果发现某一侧销扣不能扣紧，这时一定要强力按下，防止液晶面板破碎，应认真检查原因。
待查出原因原后，将金属边框扣紧。
25、再将屏反扣在桌面上，将液晶电路板进行完全固定，并对灯管引线进行固定。
26、灯管更换好后，应上机检查，有无漏光，暗斑或其他异常，在确定正常后，即可交付客户。
27、有些灯管打火严重，会造成灯管断裂。
因为长时间发热，塑料外框也会过早老化或碳化，甚至在反光膜和透光板上留下擦不去的黄斑。
（二）、液晶显示器的拆解及注意事项1、液晶显示器的拆法液晶显示器因为整体重量相比CRT显示器大大降低，所以液晶显示器的外壳和底座较CRT有较大的改变，底座采用折叠式或插扣式以方便运输和搬运，外壳采用暗扣或简单螺丝固定以节省安装时间。
液晶显示器的拆法有四种：1)、暗扣推拉法MAYA液晶因为面板轻薄，驱动板和高压板整合在底座中，电源采用外置方式，所以液晶面板的外壳采用暗扣推拉法固定，联想的某些型号也采用此法。
MAYA液晶多采用三星液晶屏，颜色鲜艳，图像亮丽，但工艺复杂，不利于维修拆卸。
类似的安装方法还有方正的部分型号液晶。
对于此类液晶面板一般应从背部底边开始拆起，可使用平头一定螺丝刀或专用拆卸工具，轻轻撬起后盖，撬起的距离大约2-3个毫米。
第一个销扣的位置一般距两侧边缘0.5-1厘米左右，第二个大约相距5CM左右。
不同尺寸的液晶显示器，这样的销扣一般会有4-5个。
把所有的底销扣全部分离后，使用后盖脱离前盖的阻挡，再用力向上推起大约5MM，即可取下后壳。
安装的方法与拆卸的方法正好相反。
对于此类机壳不可用力上撬，否则再次安装时只能使用502胶了。
2)、螺丝固定法此类的安装工艺使用的比较多，像明基，菲利浦，LG，三星，清华同方，联想都有此类的安装工艺的液晶，多见于2002年左右生产的显示器。
此类液晶的拆方法比较简单，只需要拆除四角的固定螺丝即可。
对于有底座固定支架的液晶要注意必须同步拆除底座支架才可打开液晶后壳。
因为液晶的底座支架是同步固定在液晶屏蔽罩的金属板上的。
SONY的液晶显示器在维修时。
其底座采用铸铝工艺，再加上屏蔽罩的钢板厚度相对较厚，此类液晶的份量非常重。
在拆卸时非常麻烦，必须取下后壳底座固定支架的遮挡板后才可取下后壳，而这个遮挡板与后壳几乎浑然一体，需要特别注意。
3)、螺丝暗扣混合法随着市场竞争的激烈，产品价格的下降，导致生产厂家必须想办法降低生产成本，所以液晶的外壳设计在工艺上也在不断的改进和提高。
在2004年左右上市的液晶基本都采用螺丝和销扣结后法，这样可以加快安装速度，提高单位时间的生产量。
拆卸方法也比较简单，需要先拆除底的2-3颗固定螺丝，然后再把显示器倒立，从底部轻轻撬开，再从两侧撬开，即可慢慢打开液晶。
通用液晶机壳15寸以上也是采用此种安装方法，先拆下背部底边的四颗或两颗螺丝，再把显示器正面向上平放，轻轻抬起显示器面板上盖的下边，再从底边向上用力推起即可取下面板。
然后就是取下液晶面板，再拔下屏线插头和灯管手插头，就可以把液晶屏取下了。
之后我们就可以对驱动板和高压板进行检修了。
4)、暗扣法这两年上市的液晶基本都是完全销扣固定，不再采用螺丝。
当然底座支架还是要使用3-4颗螺丝固定的，必须液晶显示器还是有份量的。
对于完全是销扣固定的液晶显示器，拆卸的方法有两种：(1)、把显示器倒立，从底部逐一撬开销扣，再从两边撬开，最后撬开上部，才可打开液晶显示器。
(2)、把显示器正面朝上，直接把手轻轻从四边掰起上壳。
在掰的时候要注意力度，避免压伤液晶屏。
同时采用此法拆卸后，在修复后要擦拭液晶屏，去除上面留下的指纹。
液晶显示器的拆解过程图示（1）、把液晶显示器倒扣在干净无杂物的桌面上。
