钢网开口制作规范

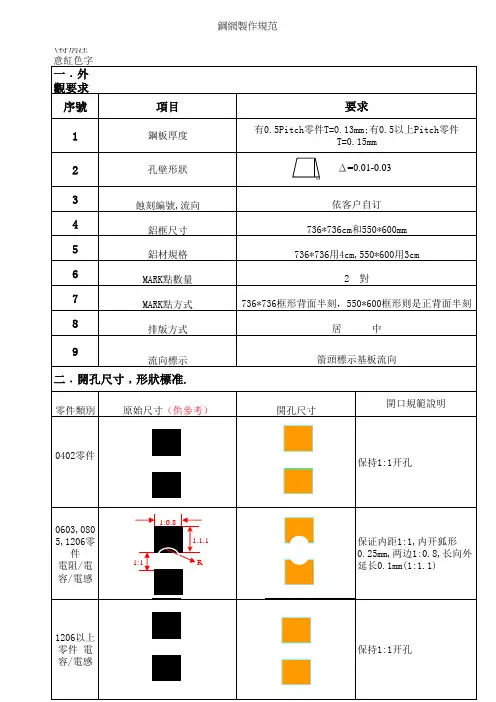

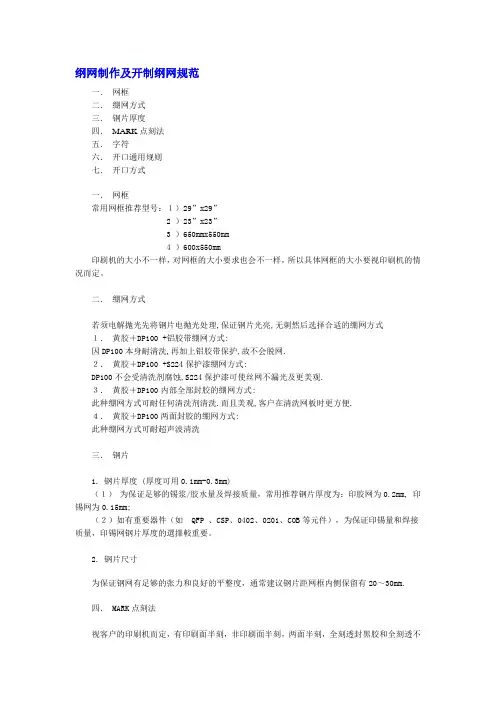

纲网制作及开制纲网规范一．网框二．绷网方式三．钢片厚度四．MARK点刻法五．字符六．开口通用规则七．开口方式一．网框常用网框推荐型号：１）29”x29”2 ）23”x23”3 ）650mmx550mm4 ）600x550mm印刷机的大小不一样，对网框的大小要求也会不一样，所以具体网框的大小要视印刷机的情况而定。

二．绷网方式若须电解抛光先将钢片电抛光处理,保证钢片光亮,无刺然后选择合适的绷网方式１．黄胶＋DP100 +铝胶带绷网方式:因DP100本身耐清洗,再加上铝胶带保护,故不会脱网.２．黄胶＋DP100 +S224保护漆绷网方式:DP100不会受清洗剂腐蚀,S224保护漆可使丝网不漏光及更美观.３．黄胶＋DP100内部全部封胶的绷网方式:此种绷网方式可耐任何清洗剂清洗.而且美观,客户在清洗网板时更方便.４．黄胶＋DP100两面封胶的绷网方式:此种绷网方式可耐超声波清洗三．钢片1. 钢片厚度 (厚度可用0.1mm-0.3mm)（１）为保证足够的锡浆/胶水量及焊接质量，常用推荐钢片厚度为：印胶网为0.2mm, 印锡网为0.15mm;（２）如有重要器件（如QFP 、CSP、0402、0201、COB等元件），为保证印锡量和焊接质量，印锡网钢片厚度的選擇較重要。

2. 钢片尺寸为保证钢网有足够的张力和良好的平整度，通常建议钢片距网框内侧保留有20～30mm.四． MARK点刻法视客户的印刷机而定，有印刷面半刻，非印刷面半刻，两面半刻，全刻透封黑胶和全刻透不封黑胶。

五．字符为能方便区分钢网适合生产的机型、使用状况以及与客户之间的沟通，通常建议在钢网上刻以下字符：客户型号（MODEL）、本厂编号（P/C）、钢片厚度（T）、生产日期（DATE）.六．开口通用规则１. 测试点,单独焊盘,客户无特殊说明则不开口.２. 中文字客户无特殊要求不刻.七．开口方式(一) 印刷锡浆网１Chip料元件的开口设计:(１) 封装为0402的焊盘开口1:1;(２) 封装为0603及0603以上的CHIP元件。

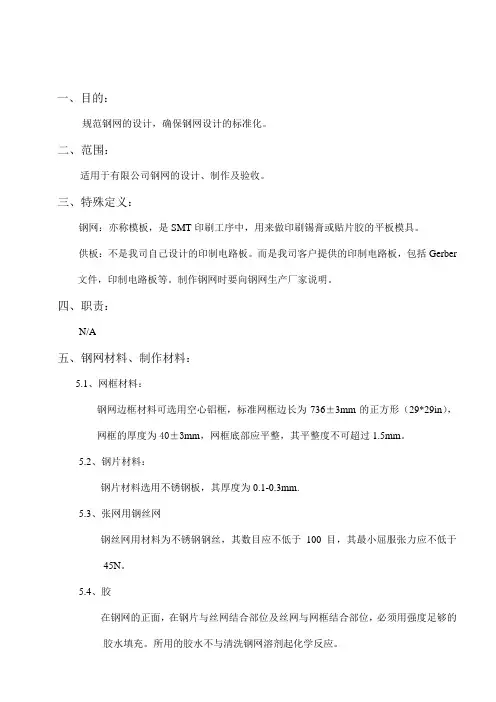

一、目的：规范钢网的设计，确保钢网设计的标准化。

二、范围：适用于有限公司钢网的设计、制作及验收。

三、特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：不是我司自己设计的印制电路板。

而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

四、职责：N/A五、钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。

5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.5.3、张网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服张力应不低于45N。

5.4、胶在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。

所用的胶水不与清洗钢网溶剂起化学反应。

六、钢网标识及外形内容：6.1、外形图：图一钢网外形尺寸（单位:mm ）要求：钢网类型 网框尺寸a 钢片尺寸b 网框厚度d 标准钢网 736±3590±1040±36.2、PCB 位置要求：一般情况下，PCB 中心，钢网中心，钢网外框中心需重合，三者中心距最大值不超过3.0mm 。

PCB ，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过20。

6.3、厂商标识内容及位置：厂商标识应位于钢片TOP 面的右下角（如图一所示），对其字体及文字大小不做要求，但要求其符号清晰易辩，其大小不应超过一边长为80mm*40mm 的矩形区域。

a钢网标识区厂商标识区bPCB 进板方向YX6.4、钢网标识内容及位置：钢网标识应位于T面的左下角（如图一所示），其内容与格式（字体为标楷体，4号字）如下列所示：MODEL:11108005 RPH0082160R62-7-STHICKNESS:0.15若PCB需双面SMT制程，则需在MODEL后PCB版本后注明TOP或BOTTOM面，如果是单面板，则需在版本后注明S（SINGLE），如果是共用钢网，则需在版本后注明T&B。

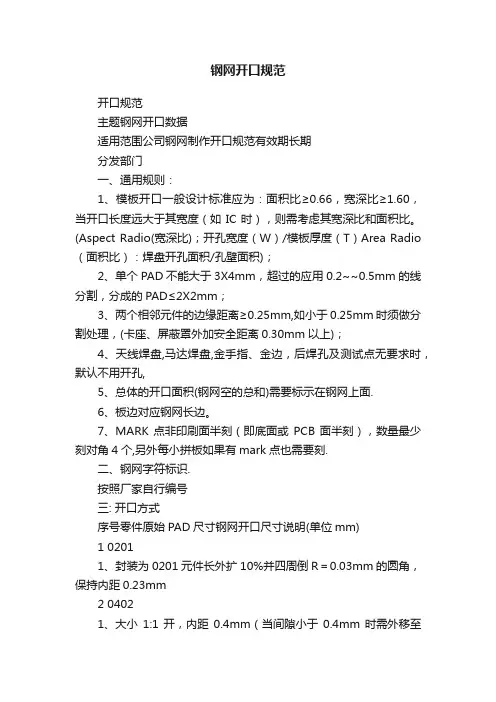

钢网开口规范开口规范主题钢网开口数据适用范围公司钢网制作开口规范有效期长期分发部门一、通用规则：1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。

(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio （面积比）：焊盘开孔面积/孔壁面积)；2、单个PAD不能大于3X4mm，超过的应用0.2~~0.5mm的线分割，分成的PAD≤2X2mm；3、两个相邻元件的边缘距离≥0.25mm,如小于0.25mm时须做分割处理，(卡座、屏蔽罩外加安全距离0.30mm以上)；4、天线焊盘,马达焊盘,金手指、金边，后焊孔及测试点无要求时，默认不用开孔,5、总体的开口面积(钢网空的总和)需要标示在钢网上面.6、板边对应钢网长边。

7、MARK点非印刷面半刻（即底面或PCB面半刻），数量最少刻对角4个,另外每小拼板如果有mark点也需要刻.二、钢网字符标识.按照厂家自行编号三: 开口方式序号零件原始PAD尺寸钢网开口尺寸说明(单位mm)1 02011、封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角，保持内距0.23mm2 04021、大小1:1开，内距0.4mm（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）2、倒角梯形1/33 0603 1、内距内切或内加保持0.6mm2、外三边加大10%3、三角形防锡珠（无铅）4 0805 1、外三边加大10%2、三角形防锡珠（无铅）5 1206(及以上)1、外三边加大10%2、三角形防锡珠（无铅）主题手机钢网开口数据适用范围公司手机钢网制作开口规范有效期长期分发部门序号零件原始PAD尺寸钢网开口尺寸说明6 三极管(Q)按焊盘大小1:1开。

7 二极管(D)内切三分之一,内切的部分中间留三分之一上锡。

8 四角元件按焊盘大小1:1开。

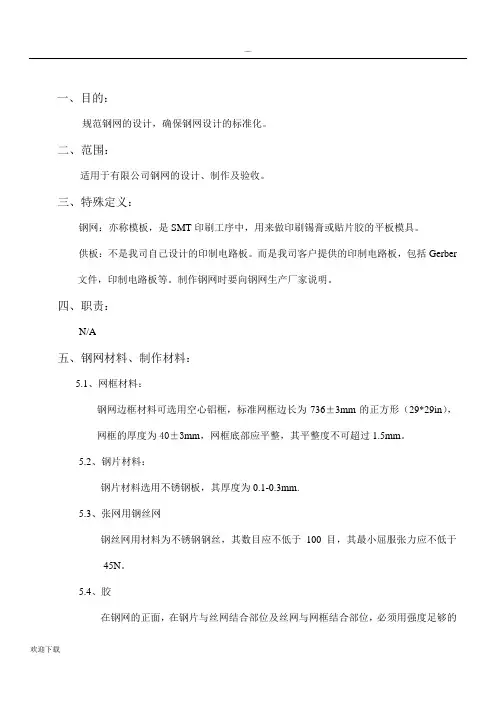

一、目的：规范钢网的设计，确保钢网设计的标准化。

二、范围：适用于有限公司钢网的设计、制作及验收。

三、特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：不是我司自己设计的印制电路板。

而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

四、职责：N/A五、钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。

5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.5.3、张网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服张力应不低于45N。

5.4、胶在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。

所用的胶水不与清洗钢网溶剂起化学反应。

钢网开口设计规范7.10、屏敝罩在长度方向：每开桥距4mm,中间架桥宽0.8mm，四周角处开宽为1.5mm~2.0mm的桥；宽度方向：内侧与焊盘平齐，若屏蔽罩外侧与元器件距离大于0.8mm时，钢网开口向外扩0.1mm；若屏蔽罩外侧与元器件距离小于0.8mm时，宽度方向按照1：1开口。

1.5-2.00.8 47.11、兼容性设计：在元器件内包含另一器件的兼容设计中，两个器件不能开在一张钢网上，对贴装器件进行开口，另一个器件不要开口；若两个器件都有会用到的情况，则开两张钢网。

钢网开口设计规范（包含设计：在钢网开口中不能共用一张钢网）并列设计的器件可以共用一张钢网。

（并排设计：可以共用一张钢网）7.12、不在以上规范之列的焊盘开口设计，除非产品工艺师特殊说明，否则均按与焊盘1：1的关系设计钢网开口。

注：对于钢网开口设计中未标注倒角尺寸的直角图形，在实际的钢网开口图形设计中，均倒圆脚。

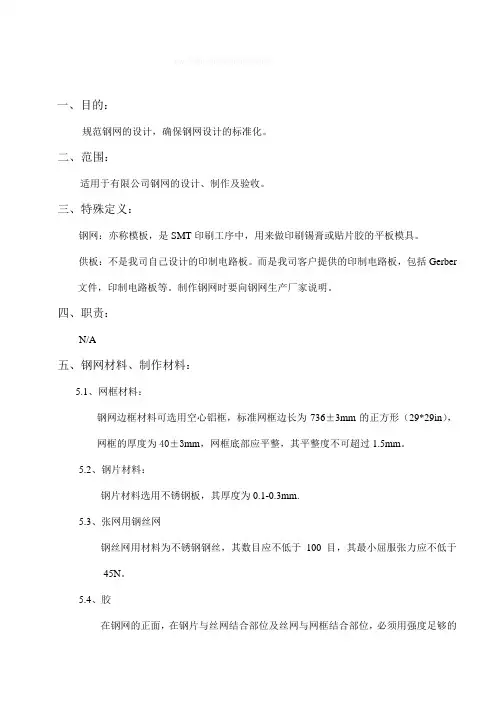

一、目的：规范钢网的设计，确保钢网设计的标准化。

二、范围：适用于有限公司钢网的设计、制作及验收。

三、特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：不是我司自己设计的印制电路板。

而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

四、职责：N/A五、钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。

5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.5.3、张网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服张力应不低于45N。

5.4、胶在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的而均分，如下图所示。

7.9、QFN接地焊盘尺寸7.9.1、当接地焊盘尺寸大于4*4时，当如下图a、b大于2.0mm，开成网格线,网格线的宽度为0.4mm；当如下图a、b尺寸在1-2.0mm之间，在长度及宽度方向各内缩5%，即长度方向两边各内缩2.5%，宽度方向两边各内缩2.5%,并开成网格线,网格线的宽度为0.4mm；当如下图a、b小于1.0mm，在长度及宽度方向各内缩10%，即长度方向两边各内缩5%，宽度方向两边各内缩5%，并开成网格线,网格线的宽度为0.4mm。

7.9.2、当接地焊盘尺寸小于4*4时，当如下图a、b大于2.0mm，按照1：1开口。

7.9.3、当接地焊盘尺寸小于4*4时，当如下图a、b尺寸在1-2.0mm之间，开口在长度及宽度方向各内缩5%，即长度方向两边各内缩2.5%，宽度方向两边各内缩2.5%。

7.9.4、当接地焊盘尺寸小于4*4时，当如下图a、b小于1.0mm，在长度及宽度方向各内缩10%，即长度方向两边各内缩5%，宽度方向两边各内缩5%。

SMT钢网开孔规范(锡膏+红胶)移6-8mil，内切4-6mil。

焊盘宽度1：1开孔，长度外加8-12mil，裸铜板宽度加4mil。

内距各内切4-6mil。

对于无铅锡膏开口规范，不同元件的开孔形状内距、开孔PAD、焊盘大小等都有不同的规定。

例如，对于0402元件，当内距S小于16时，S等于16，当16小于S小于18时，内距为1:1，当S大于18时，S等于18.对于其他元件如0603、0805和1206及以上的元件、二极管、高电容、电晶体、单排连接器、四脚晶振类、五脚IC、大电感和排阻排容等，也都有各自的规定。

需要注意的是，对于某些元件，如引脚可外括4-6mil，固定脚需要用0.3线宽做架桥处理等，都需要特别注意。

1.PCB尺寸规范PCB四个角的宽度为16mil，长度外加8mil。

如果四个角较大，则需要相应缩小并向两边外移缩小的二分之一。

宽度开7.2mil，长度可外扩4-6mil。

宽度开8.8-9.2mil，长度可外扩6-8mil，开金手指状。

宽度开12-13mil，长度可外扩6-10mil，开金手指状。

宽度开16-17mil，长度可外扩8-10mil。

宽度开20-22mil，长度可外扩8-10mil。

宽度开24-27mil，长度可外扩8-12mil。

宽度开7.2mil，内切0.4pitch4mil，外扩4mil。

如果长度超过15.7mil80mil，则只内切，不外扩。

QFP 0.5pitch。

宽度开8.8-9.0mil，内切4mil，外加4-6mil。

0.65pitch宽度开12-12.5mil，长度内切25.6mil，外扩6-8mil。

0.4pitch宽度同上，内切4-6mil，外拉15.7mil6-8mil。

QFN BGA 0.5pitch 宽度同上，内切6-8mil，外加19.7mil6-10mil。

宽度同上，同切6-8mil，外加0.65pitch8-12mil。

25.6mil0.4pitch15.7mil直径开8.8mil。

—一、目的：规范钢网的设计，确保钢网设计的标准化。

二、范围：适用于有限公司钢网的设计、制作及验收。

三、特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：不是我司自己设计的印制电路板。

而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

四、职责：N/A五、钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。

5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.5.3、张网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服张力应不低于45N。

5.4、胶在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的而均分，如下图所示。

7.9、QFN接地焊盘尺寸7.9.1、当接地焊盘尺寸大于4*4时，当如下图a、b大于2.0mm，开成网格线,网格线的宽度为0.4mm；当如下图a、b尺寸在1-2.0mm之间，在长度及宽度方向各内缩5%，即长度方向两边各内缩2.5%，宽度方向两边各内缩2.5%,并开成网格线,网格线的宽度为0.4mm；当如下图a、b小于1.0mm，在长度及宽度方向各内缩10%，即长度方向两边各内缩5%，宽度方向两边各内缩5%，并开成网格线,网格线的宽度为0.4mm。

7.9.2、当接地焊盘尺寸小于4*4时，当如下图a、b大于2.0mm，按照1：1开口。

7.9.3、当接地焊盘尺寸小于4*4时，当如下图a、b尺寸在1-2.0mm之间，开口在长度及宽度方向各内缩5%，即长度方向两边各内缩2.5%，宽度方向两边各内缩2.5%。

7.9.4、当接地焊盘尺寸小于4*4时，当如下图a、b小于1.0mm，在长度及宽度方向各内缩10%，即长度方向两边各内缩5%，宽度方向两边各内缩5%。

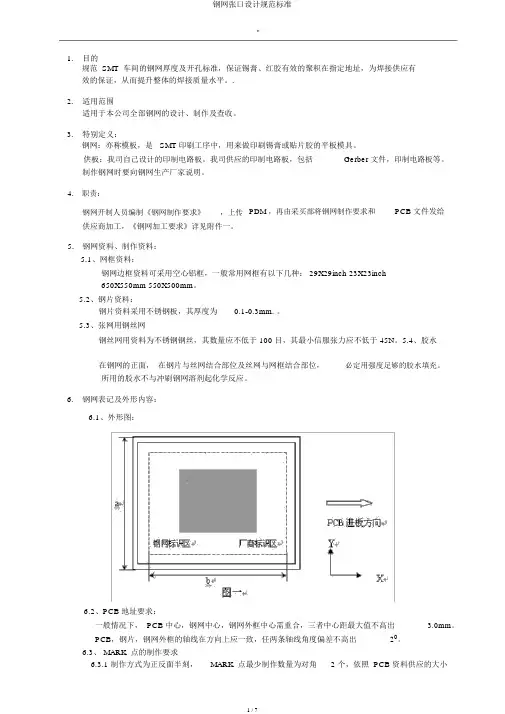

''1.目的规范 SMT 车间的钢网厚度及开孔标准，保证锡膏、红胶有效的聚积在指定地址，为焊接供应有效的保证，从而提升整体的焊接质量水平。

.2.适用范围适用于本公司全部钢网的设计、制作及查收。

3.特别定义：钢网：亦称模板，是 SMT 印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：我司自己设计的印制电路板。

我司供应的印制电路板，包括Gerber 文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

4.职责：钢网开制人员编制《钢网制作要求》，上传PDM ，再由采买部将钢网制作要求和PCB 文件发给供应商加工，《钢网加工要求》详见附件一。

5.钢网资料、制作资料：5.1、网框资料：钢网边框资料可采用空心铝框，一般常用网框有以下几种： 29X29inch 23X23inch650X550mm 550X500mm。

5.2、钢片资料：钢片资料采用不锈钢板，其厚度为0.1-0.3mm. 。

5.3、张网用钢丝网钢丝网用资料为不锈钢钢丝，其数量应不低于 100 目，其最小信服张力应不低于 45N。

5.4、胶水在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必定用强度足够的胶水填充。

所用的胶水不与冲刷钢网溶剂起化学反应。

6.钢网表记及外形内容：6.1、外形图：6.2、PCB 地址要求：一般情况下， PCB 中心，钢网中心，钢网外框中心需重合，三者中心距最大值不高出 3.0mm。

PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不高出20。

6.3、 MARK 点的制作要求6.3.1 制作方式为正反面半刻，MARK 点最少制作数量为对角 2 个，依照 PCB 资料供应的大小''及形状按1： 1 方式张口。

6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点能够不全部制作出来，但最少需要对角的二个MARK 点。

若是只有一条对角线上两个MARK点，则别的一个MARK点需满足到此对角线的垂直距离最远的原则选点。

一、目的：规钢网的设计，确保钢网设计的标准化。

二、围：适用于钢网的设计、制作及验收。

三、特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：不是我司自己设计的印制电路板。

而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

四、职责：N/A五、钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。

5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.5.3、网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服力应不低于45N。

5.4、胶在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。

所用的胶水不与清洗钢网溶剂起化学反应。

六、钢网标识及外形容：钢网开口设计规范7.10、屏敝罩在长度方向：每开桥距4mm,中间架桥宽0.8mm，四周角处开宽为1.5mm~2.0mm的桥；宽度方向：侧与焊盘平齐，若屏蔽罩外侧与元器件距离大于0.8mm时，钢网开口向外扩0.1mm；若屏蔽罩外侧与元器件距离小于0.8mm时，宽度方向按照1：1开口。

1.5-2.00.8 47.11、兼容性设计：在元器件包含另一器件的兼容设计中，两个器件不能开在一钢网上，对贴装器件进行开口，另一个器件不要开口；若两个器件都有会用到的情况，则开两钢网。

钢网开口设计规范（包含设计：在钢网开口中不能共用一钢网）并列设计的器件可以共用一钢网。

（并排设计：可以共用一钢网）7.12、不在以上规之列的焊盘开口设计，除非产品工艺师特殊说明，否则均按与焊盘1：1的关系设计钢网开口。

注：对于钢网开口设计中未标注倒角尺寸的直角图形，在实际的钢网开口图形设计中，均倒圆脚。

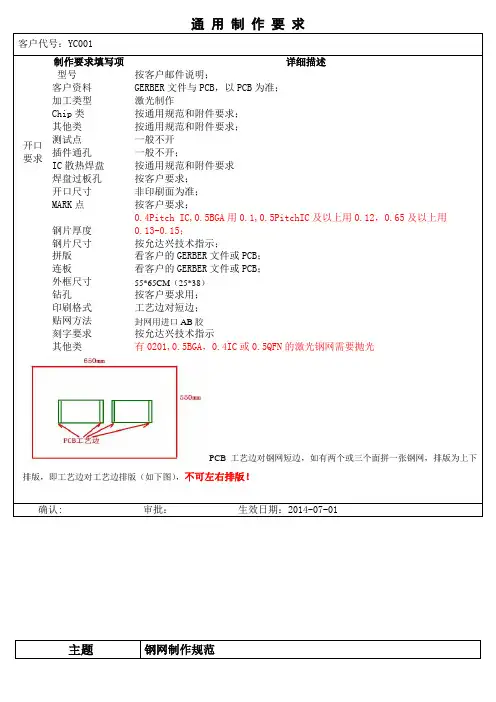

钢网开网规范钢网开网规范一、目的建立开网规范，防止钢网开孔产生的品质问题。

二、范围SMT车间三、内容1、基本要求：(PCB)型号:按邮件要求，无要求时请按Gerber文件的名称资料 :一般有Gerber或PCB，多种资料时以PCB为准加工类型：激光加电抛光Chip类: 附件要求优先，没有按照规范制作。

其他类: 附件要求优先，没有按照规范制作。

测试点 :一般不开插件通孔: 一般不开IC散热焊盘: 要开焊盘过板孔: 避孔MARK点: 需要正反面半刻，如距板边没有5mm，且必需再追加两个在板内的mark点。

钢片厚度：①有0.5间距的BGA用0.08MM、0.10MM、0.12MM；②有0.4间距BGA用0.08MM、0.10MM；③有01005小元件用0.08MM；④其它情况均用0.12MM；⑤有特殊要求时按邮件为准。

备注：钢片的厚度要根据产品的实际情况选用。

外框、型材规格: ①550*650MM/30*40mm②29x29英寸40mmx 40mm无钻孔。

（龙旗钢网默认为此外框）印刷格式：PCB外形居中，550x650时PCB边长对钢网长边。

2.通用规则：1.模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.66，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。

(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积2.单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM。

3.两个相邻元件的边缘距离≥0.30MM,如小于0.30MM时须做分割处理序号零件原始PAD尺寸钢网开口尺寸说明102011）PAD开口为0.32*0.37mm，2）内距为0.24mm。

204021)大小1:1开，内侧R倒圆角(R=1/2宽)0.40≤S≤0.50，2)当S>0.50，内移至S=0.50；S<0.40外移至S=0.40306031)倒角梯形开法，L1=1/4L，W1=1/4W，0.7≤S≤0.8，2)当S>0.80，内移至S=0.80；3)当S<0.70，外移至S=0.70408051)倒角梯形开法，L1=1/3L，W1=1/3W，0.9≤S≤1.1，2)当S>1.10，内移至S=1.10；3)当S<0.90，外移至S=0.9051206以上倒角梯形开法，L1=1/3L，W1=1/3W6三极管按焊盘大小1:1开。

总则：一．在本规范所提及之开口方式均视焊盘为规则, 若出现焊盘不规则或与正常焊盘大小有较大出入时, 应视情况而决定开口方式。

二．网框根据客户使用的印刷机相应相应规格型材的网框, 一般常用网框有以下几种:29X29inch 23X23inch 650X550mm三．绷网四．先用细砂纸将钢片表面粗化解决并打磨钢片边沿, 再按客户规定绷网。

五．钢片为保证钢网有足够的张力和良好的平整度, 所做钢片距外框内侧应保存有25mm的距离, 具体钢片大小见附录二《铝框规格型材及钢片切割尺寸相应表》。

建议根据不同的元件选择相应的钢片厚度, 重要依据最小开孔和最小间距为考虑, 重点兼顾其它, 详见下表或可根据公式进行计算得出:若焊盘尺寸L＞5W时, 则按宽厚比计算钢片的厚度。

T＜W／1.5若焊盘呈正方形或圆形, 则按面积比计算钢片的厚度。

T＜（L×W）／1.32X（L＋W）说明: 以下开孔方式仅包含部分常见典型零件, 若碰到以下规范中未提及之焊盘类型, 可参考元件焊盘外形类似之开孔设计方案制作。

1． A. 锡浆网开孔方式:2． 此锡浆网开孔方式适合大部分产品达成最佳锡膏释放效果的规定, 如有特殊规定应按规定制作。

3． CHIP 料元件封装为0201元件长外扩10%并四周倒R ＝0.03mm 的圆角。

间隙保证不得小于9MIL 大于11MIL. 封装为0402元件开孔如下图,长度外加0.05MM.内边距.0.4-0.45m.之间. 封装为0603元件开孔如下图,长度外加0.1MM.内距在0.65-0.8m.之间.封装为0805以上(含0805)元件开孔如下图,长度外加0.15MM,(0805内距在0.9-1.0mm 之间).大CHIP 料无法分类的按焊盘面积的90%开口； 二极管按焊盘面积的100%开口。

一般通过元件的PITCH 值,再结合标准焊盘大小来鉴定封装类别(mil\mm) PITCH （mil ） 标准焊盘大小（长X 宽）(mil)W L1/41/4W0402元件开孔WL1/31/3W0603元件开孔0805以上元件开孔WLLWW/3L/30402(1005) P<55 25X20 0603(1608) 55≤P ≤70 30X30 0805(2023) 70<P ≤95 60X50 1206(3216) P=135±10 60X604． 小外型晶体SOT23: 焊盘尺寸较小, 为保证焊接质量开孔按焊盘1: 1。

钢网开口规范锡膏网开法CHIP类（R,L,C）0201类：内距0.25mm,PAD 1：1开口。

0402类：内距0.4-0.5mm.长度外扩0.05mm.PAD按原始形状。

0603类：内距0.65-0.8mm,1/3椭圆内凹防锡珠。

长度外加0.1mm.0805类：内距0.8-1.1mm,1/3椭圆内凹防锡珠。

长外加0.15mm.1206及以上的：内距较大时可1：1开.1/3椭圆内凹防锡珠。

长外加0.2mm.二极管：当元件本身较大时开口可1：1，但是当元件类型很小时，要根据情况保持内距，长度适当外加（0.1-0.2mm）三极管：开口1：1，或长度适当外加（0.1-0.2mm）IC开口：0.4PH:W=0.185mm. L内切0.1mm,外加0.15mm.(IC,QFP)0.5PH:W=0.22mm.L内切0.1mm.外加0.15mm.(QFP/QFN)L外加0.15mm，不内切。

（IC）0.65PH：W=0.28-0.32mm. L外加0.15-0.2mm.，0.8PH: W=0.38-0.42mm.L外加0.15-0.2mm.1.0PH: W=0.50-0.55mm.L外加0.15-0.2mm.1.27PH: W=0.60-0.70mm.L外加0.2mm.PLCC: 宽度1：1.长外加0.2mm.接地开法：面积开60%-70%。

大于1.2mm的架筋分割。

筋宽为0.3mm.，当接地面积很大时，可开“井”字型，此时的筋要用0.40MMBGA开口：0.4PH：0.24-0.26MM，方形导圆角通常开0.25MM0.5PH: 0.28-0.30MM，方形导圆角，通常开0.30MM0.65PH：￠=0.38mm.0.8PH: ￠=0.45mm.1.0PH: ￠=0.55mm1.27PH: ￠=0.65mm功率晶体开口：小功率晶体开法：此类功率晶体开法：如左图所示，中间切除部分为1.50MM，然后两头的元件都向外边加0.20MM此类功率晶体开法：在1：1的基础上上下两处PAD各外扩0.15-0.20mm大功率晶体开法：此类功率晶体开法：大PAD内切整体长度的25%，然后架筋分割。
