华锐1.5MW风力发电机安装手册范本

密级：公司秘密东方电气自动控制工程有限公司DONGFANG ELECTRIC AUTO-CONTROLENGINEERING Co., Ltd.1.5MW风力发电机组控制系统操作面板使用手册编号KFD-005000ISM版本号A2010年09月编制10-09-13校对 10-09-21审核 10-09-23会签审定 10-09-24批准10-09-24编号 KFD-005000ISM换版记录版本号 日期 换 版 说 明A 2010.9 首次发布目录序号章节内容页数备注1 概述 12 0-1 登入登出 23 0-2 主界面 34 0-3 风机状态 65 0-4 参数设置 116 0-5 控制 47 0-6 统计 48 0-7 I/O模块 69 0-8 报警 2概述风力发电机组控制系统DYWCS5000配置有专为具有授权的风场调试和运行人员使用的触摸式液晶操作面板。

每套系统配2套液晶操作面板，分别安装在机舱控制柜和变频器处。

该面板可操作性强，人机界面使用方便，可以通过该面板对风机进行各项操作、浏览风机运行状态、修改各项参数、查看统计信息、查看报警信息等。

0-1登入登出1.1登入图0-1-1人机界面成功启动后即进入用户登陆界面(0-1-1)，使用者点击，弹出，点击该文字，弹出虚拟键盘如下图。

图0-1-2键盘按键包括“A-Z,a-z,0-9,←(删除)，回车(确认输入)，Clr(清除所有)，Del(删除后面的字符)，Ese(退出)，SPC等（图0-1-2）。

默认显示大写字母；选择a-z显示小些字母；选择0-9显示数字。

输入密码后点击回车获得相应权限，即可根据不同权限进入主页。

不同用户权限级别可进行不同权限的操作。

各权限分别为：1级：浏览，只能查看风机状态，不能进行任何操作；2级：供业主使用，可查看风机状态，对风机进行启、停、偏航、复位等控制；3级：供维护人员使用，除具备2级功能外，还具备修改参数功能；4级：厂内调试使用，可以进行任何操作。

前 言 (1)1．目的 (5)2．适用范围 (6)3．职责 (6)4．一次电装的准备 (6)4.1 电缆剪裁 (7)4.2 电缆敷设 (12)4.2.1 吊装前的电缆预敷设（通缆） (12)4.2.2 吊装前的电缆预敷设（分段式） (15)4.2.3 塔筒内电缆走线 (17)4.3 灯具的安装 (18)4.4 卫生要求 (19)5．一次电装 (19)5.1 接地系统的安装 (19)5.2机舱动力缆及通缆的敷设 (20)5.3 扭缆的制作及敷设方法 (24)5.5分段式电缆的安装 (31)5.6 校线 (34)5.8电缆铜鼻子压接 (36)5.9塔底柜和机舱柜的接线 (40)5.10变流器接线 (42)5.10.1 ABB变流器接线 (42)5.10.2 日立变流器接线 (51)5.10.3 龙源变流器接线 (57)5.10.4 龙源科孚德变频器接线 (63)5.11塔底干式变压器接线 (68)5.12接地系统的连接 (70)5.13滑环至轮毂线缆的安装 (74)5.13.1 安全组织措施 (74)5.13.2 布线规范 (74)5.13.3 轮毂侧安装接线 (75)5.13.4 滑环侧安装接线 (82)5.14发电机编码器线缆的安装 (86)5.14.1 Linde862系列编码器电缆的安装 (87)5.14.2 Linde865系列编码器电缆的安装 (89)5.15风向标、风速仪和航标灯的接线 (90)15.17通讯光纤的安装 (103)6．安装后的自检 (104)7. 二次电装 (104)7.1超速模块的改线 (105)7.2扭揽开关的接线与设定 (105)7.3机舱柜改线以及短接线 (109)7.4塔底屏及菲尼克斯UPS接线方法 (109)8．附录 (110)附录1：材料 (110)附录2：工具 (118)附录3：风电机组现场电装记录 (120)附录4：控制及通讯电缆安装物料清单 (120)附录5：控制及通讯电缆安装所需工具 (122)附录6：1.5MW风力发电机组控制柜低压电器整定值 (123)2前言本作业指导书适用于国电联合动力技术有限公司并网型陆（地）上双馈风力发电机组现场电气安装，作为现场施工作业指导。

CCWE-1500/82变速恒频风力发电机组安装手册（版本：200912 A版）沈阳华创风能有限公司2009年12月目录一、安全守则及注意事项 (1)二、安装场地条件与吊车 (2)三、主要部件的尺寸重量表 (4)四、现场卸车与工件存放 (4)五、安装用主要及专用工具 (6)六、塔筒的安装 (7)七、风轮组装 (13)八、机舱的吊装 (16)九、轮毂组件的吊装 (19)一、安全守则及注意事项在现场作业期间，必须遵循“安全第一，预防为主”的原则。

在整个安全作业期间，必须遵循以下安全说明：1、在整个现场作业期间，现场安装人员必须按标准配带劳保鞋、安全帽、工作服，如果需要还必须配带防护眼睛。

在塔筒内部和高空作业时，还需要配带安全带、止跌扣等安全保障措施。

安装现场应配备对讲机等通讯工具。

2 施工现场应根据需要设置警示性标牌、围栏等安全设施。

3 施工现场临时用电应采取可靠的安全措施。

4 吊装现场必须设专人指挥，指挥者必须有丰富的安装同类型风电机组的经验，执行规定的指挥手势和信号。

5 吊装前，吊装人员必须检查吊车各零部件，正确选择吊具。

起吊前，认真检查起吊的风机部件，防止起吊过程中有物品坠落。

6 起重机械操作人员在吊装过程中负有重要责任。

吊装前，吊装指挥和起重机械操作人员要共同制定吊装方案。

吊装指挥应向其中机械操作人员交待清楚工作任务。

7 在起吊过程中，不得调整吊具，不得在吊臂工作范围内停留。

塔上协助安装指挥及工作人员不得将头和手臂伸出塔筒之外。

8 所有吊具调整应在地面进行，在吊索被拉紧时，不得用手接触起吊部位，以免碰伤。

9 攀爬塔筒时，必须戴安全帽，手机、记号笔等必须放在结实的口袋里，然后密封好。

施工用的工具必须放在专用的工具袋里，背在身上然后再登塔，严防登塔过程中，有物品从身上落下。

10 在机舱或轮毂内工作时，必须最少确保2人同时在场。

11 遇有大雾、雷雨天、照明不足，指挥人员看不清各工作地点，或起重驾驶员看不见指挥人员时，不得进行起重工作。

1.5MW风力发电机联轴器安装说明书图号：BL-000B该联轴器是一种扭向刚性的钢膜片联轴器，它有很好的纠偏性能，并能确保主动端设备和被动端设备之间的电绝缘。

总体提示本联轴器适用于常温和低温型风力发电机。

请在安装联轴器之前仔细阅读本安装说明。

请特别重视本说明中的安全提示。

本安装说明是产品的一部分，请妥善保存。

本安装说明书的版权归东汽表工所所有。

安全提示危险！有伤及人员的危险警告！有损坏设备的危险注意！重要事项的提醒总体安全提示危险！在联轴器安装，操作和维护过程中应确保整个传动系统不会被无意识启动，以防操作人员被转动部件伤害。

请认真阅读以下的安全说明：1. 所有关于联轴器的操作都必须遵守“安全第一”的原则；2. 在操作之前必须确保已关闭动力设备；3. 应采取措施确保动力设备不会被无意识启动，如在电源开关处设置安全提示标志或取下电源开关的保险丝等；4. 在操作过程中不能触碰联轴器的转动部件；5. 为了防止人员无意识触碰联轴器，可安装防护罩等装置。

正确操作只有符合以下条件的人员才能安装、操作和维护联轴器1. 已详细阅读本安装说明书并已理解相关要求；2. 经过权威机构培训并有熟练的操作技能。

联轴器必须在符合给定技术参数（见表1）的场合使用，禁止擅自修改联轴器的结构，否则我们对由此造成的破坏性后果不负责任。

为了以后的产品升级，我们保留技术修改的权利。

在此描述的联轴器符合印刷本安装说明书时的技术状态。

技术参数表1：联轴器参数规定扭矩T KN 8300 Nm最大扭矩T KMAX 29050 Nm交变扭矩T KW3750 Nm设定打滑扭矩（20%）T setting20800 Nm径向刚度C R 4.76 N/mm轴向刚度C a 137.9 N/mm每组膜片扭向刚度C w3400 Nm/rad电绝缘等级≥ 10M0hm 1000V直流联轴器的组成部件联轴器在交货时已安装以下几个组件,请在安装联轴器前检查所有部件是否齐全。

机组发电机更换方案更换发电机整体上分为以下几个过程：发电机更换前的准备工作、吊换发电机（吊装过程）、发电机调对中、调中后续工作以及风机故障消除、风机同步测试和投运。

第一部分发电机更换前的准备工作发电机更换前的准备工作主要包括发电机接线的拆卸、防冻液的释放以及发电机水冷系统管路的拆卸、发电机底角螺栓的预松动、刹车罩和联轴器的拆卸和机舱顶盖的拆卸等几个过程。

安全提示：更换发电机前必须先停掉690V电源。

一、发电机接线的拆卸安全提示：拆卸发电机接线前必须确定690V电源已经停掉，并且控制柜电源已经关闭。

拆卸发电机接线包括拆卸发电机定子接线、转子接线和控制盒接线三部分。

1、发电机定子接线的拆卸2、发电机转子接线的拆卸3、发电机控制盒接线的拆卸二、防冻液的释放回收以及发电机水冷管路的拆卸防冻液的释放回收一般从防冻液的注入口接出一根皮管到空桶内，然后打开阀门释放防冻液。

一般永济发电机能够释放大约40L防冻液，天元发电机能够释放超过50L防冻液。

工具及耗材清单三、刹车罩和联轴器的拆卸刹车罩拆卸之后，旋转小调车支架于联轴器的上方，将联轴器用绳索悬挂于小调车支架上。

使用800力矩扳手将联轴器与收缩盘、联轴器与刹车盘的连接螺栓打松，用手将螺栓取下，并撬棍将联轴器撬下放于机舱平台上。

四、发电机底角螺栓的预松动吊换发电机前最好先对发电机底角螺栓进行预松动，以便加快发电机的吊换过程。

对底角螺栓进行预松动，用800力矩扳手将螺栓打松，能够用手松动即可，不可松的太高，以免吊机舱盖时震动太大造成发电机失位。

五、上机舱罩的拆卸上机舱罩的拆卸包括上机舱罩与左右机舱罩联接螺栓的拆卸，上机舱罩与背板联接螺栓的拆卸，帆布罩的拆卸以及油冷支架与上机舱罩弹性支撑的拆卸。

第二部分吊换发电机（吊装过程）吊换发电机主要分为五个过程：将上机舱罩吊下，将旧发电机吊下，吊上新发电机，吊上上机舱罩，上机舱罩预紧。

将上机舱罩吊下，用三个小吊环，三个小卸扣以及三条吊带吊挂。

1.5MW风力发电机组液压系统安装、维护指导书(哈威被动式)目录1. 液压系统说明 (1)2. 液压系统的基本构成 (2)3. 液压系统功能说明 (3)4. 液压站压力值 (3)5. 液压系统元件 (3)6. 安装位置和电器接线 (5)7. 液压系统的安装 (5)8.液压系统的调试、保养与维修 (6)9. 常见故障的诊断及消除方法 (7)1. 液压系统说明东汽风力发电机的液压站系统属于风力发电机的一种刹车动力系统，它的主要功能是为偏航制动和主轴制动装置提供液压驱动力。

风机液压站系统是一个公共服务系统，它为风力发电机上一切使用液压作为驱动力装置提供动力。

1.1液压系统常识（一）、液压工作原理液压装置的工作原理是：在特定的机械、电子设备内，利用液体介质的静压力，完成能量的蓄积、传递、控制、放大，实现机械功能的轻巧化、精细化、科学化和最大化。

（二）、液压技术的特点：液压系统的基本功能是以液体压力能的形式进行便于控制的能量传递。

从能量传递方面看，液压技术大致处于机械式能量传递和电气式能量传递之间位置。

1.2液压技术的特点如下：1、可实现大范围的无级调速（调速范围达2000：1），即能在很宽的范围内很容易地调节力与转矩；2、控制性能好，对力、速度、位置等指标能以很高的响应速度正确地进行控制。

很容易实现机器的自动化，当采用电液联合控制时，不仅可实现更高程度的自动控制过程，而且可以实现遥控。

3、体积小、重量轻、运动惯性小、反应速度快，动作可靠，操作性能好。

4、可自动实现过载保护。

一般采用矿物油作为工作介质，相对运动面可自行润滑，使用寿命长。

5、可以方便地根据需要使用液压标准元件、灵活地构成实现任意复杂功能的系统。

2. 液压系统的基本构成系统的组成部分称为液压元件，根据液压元件的功能分类如下：1、动力元件动力元件的作用是将原动机的机械能转换成液体（主要是油）的压力能，是指液压系统中的油泵，向整个液压系统提供压力油。

第一章．风电机组运行界面1.1概述在触摸屏操作界面最上面我们可以看到系统时间Time。

在触摸屏操作界面最下面，我们还可以看到一排按钮，在这一排按钮中我们可以分别操作我们需要的对应操作（下面的红色字体代表对应的操作按钮）。

在这后面我们则可以显示机组操作状态、刹车模式和偏航模式的状态。

现在我们解释一下各按钮分别对应的操作。

Time：系统时间Main：主界面Login：用户登录界面Pitch：变桨系统状态显示及操作界面DriveTrain：驱动系统的状态显示和手动操作界面Converter：变频器数据显示和通讯状况界面Yaw：偏航状态显示、风向风速显示和偏航操作界面Hydraulic/Other：液压站和其它操作Temperature：温度显示界面SafetyChain：安全链显示界面StatusCodes：状态代码界面Test：调试测试界面TOM：机组操作模式Brake mode：刹车模式Yaw mode：偏航模式1.2主界面介绍主信息：Pitch angle：变桨角度Gen speed：发电机速度Active power：有功功率Windspeed：风速Outside：户外温度Cabinet Nacelle：机舱柜温度Cabinet Tower：塔基柜温度Hub CenterBox：轮毂中控箱温度Alarm：报警状态Error：错误状态Available：可操作状态QuickStart按钮：快速启动Stop按钮：停机偏航操作：Clock Wise >>：顺时针偏航CounterClock Wise >>：逆时针偏航Yaw Manual：手动操作Stop：停止偏航PositionNacelleLtd：机舱相对位置角（相对正北方向）VaneDirection：风向标相对于机舱的风向角电网数据统计：Production ActivePower：生产的有功功率Production ReactivePower：生产的无功功率Operating Hours：机组操作时间vailability：机组总的可利用率Today：今天的电网数据统计量Total ：总的电网数据统计量System TrackRecord ：系统趋势History StatusCode ：历史状态代码PowerCurve ：功率曲线1.3功率曲线功率曲线信息：Class ：风速段Range ：风速范围Entries ：次数WindSum ：总风速PowerSum ：总功率WindMean ：平均风速PowerMean ：平均功率FirstEntry ：第一次计数时间LastEntry ：上次计数时间TimeOfAverage ：计数周期ResetPowerCurve30s ：复位功率曲线1.4系统趋势图曲线信息：PitchAngleSetValue ：变桨角度设定值PitchAngleCurrentValue ：变桨角度当前值当变桨角度设定值和当前值有一定偏差时，程序通过PID函数控制变桨移动。

新疆金风科技股份有限公司编号：金风1500KW系列风力发电机组叶轮安装作业指导书版本：A０编制：校对：审核：标准化：2007-04- 发布2007-04- 实施目录1．叶轮安装工艺流程 (2)2．叶片的卸货与摆放要求 (2)2.1叶片检查 (2)2.2叶片卸货 (2)2.3叶片摆放 (2)3．轮毂变桨总成的卸货与摆放要求 (3)3.1轮毂总成检查 (3)3.2轮毂总成卸货 (3)3.3轮毂总成摆放 (4)4．叶轮安装作业流程 (4)4.1叶片的清洁 (4)4.2叶片连接螺栓安装 (5)4.3齿形带的拆卸 (5)4.4叶片与轮毂组对 (6)4.5挡雨环及导流罩的安装 (7)4.6叶轮吊装 (9)4.7人工变桨 (10)叶轮安装作业指导1．叶轮安装工艺流程叶片摆放轮毂总成摆放叶片的清洁叶片连接螺栓安装齿形带的拆卸叶轮组对挡雨环及导流罩的安装叶轮吊装人工变桨齿形带的安装及调节叶轮卫生的打扫2．叶片的卸货与摆放要求2.1叶片检查a)到货检验：随机文件、外观、零部件齐全、完好；b)检查所有叶片表面是否有划痕或损伤，如果发现叶片上出现裂纹或损伤，必须由专业人员在吊装前完成修复。

2.2叶片卸货a)在叶片的后缘部位安放叶片护具，吊带安装在叶片制造商规定的起吊位置处，采用扁平吊带吊卸叶片，详细可参照附于叶片根部的卸吊表，见图2.1，工具见表2.1；b)起吊前，在叶片的叶根和叶片主体靠近端面处适当位置通过帆布袋固定导向绳，在起吊过程中，设专人拉住导向绳，控制叶片移动。

c)起吊前应注意吊带与前缘接触面的保护，可放置护具工装进行保护。

图2.12.3叶片摆放a)叶片摆放在预先指定的地方，不能影响塔架、机舱、发电机的吊装；b)为防止叶片倾翻，摆放时应注意现场近期内的主风向，叶片顺风放置，且叶片根部呈迎风（主风向）状态；c)放置地势一定要选择较平坦的地方，若出现凸凹不平，则需要进行回填或是开挖。

如果场地呈一定程度的坡度，且坡度方向与主风向一致，则顺风放。

风力发电机维护使用手册佳木斯电机股份有限公司风力发电机维护使用手册1通用信息请妥善保存本手册！适用范围本手册适用于由佳木斯电机股份有限公司生产制造的1.5MW双馈风力发电机。

2指南本手册简要概括了电机构造及以下相关信息说明✓结构型式✓保养与维护✓故障分析与排除✓售后服务本手册不能代替相关专业人员对操作人员所作的重要操作指导。

本手册对组件安装已做出了相类似说明，操作者可参照此些方法执行。

对于超出一般范畴而在此手册中未提及的电机维修及保养工作，应由电机专业有经验人员执行。

电机若由于交货后客户的不适当操作或存储维护不利所产生的损失，电机生产商对此不承担责任。

须指出，此手册的内容不属于早期或现行协议、承诺或法律关系的一部分。

也无修订这些内容的作用。

3发电机结构特征1 轴2 伸端接地碳刷3 伸端端盖系统4 定子接线盒5 机座6 自动注油泵7 呼吸阀8 进、出水管9 尾端端盖系统10 滑环罩11 转子接线盒12 编码器13 辅助接线盒14 手动注油管15 轴承测温16 自动注油管17 排油器4维护保养精心的维护保养（包括监控，维护，检测及设备补充）才能保证电机的正常运转。

未对电机进行维护保养，用户将失去保修的权利。

发电机应进行周期性的维护和检查，应保证：a)发电机清洁，定子和转子的通风管路畅通无阻；b)负载不超过额定值和使用系数；c)线圈温升不超过额定值；d)绕组绝缘电阻和端盖绝缘电阻要大于推荐的最小值。

危险！绝缘试验所使用的高压能造成损伤和生命危险，只能由合格人员来做试验，注意试验装置说明中的安全部分。

e) 电压频率的变化应符合相关的规定；f) 滚动轴承温度应不超过95℃，保持润滑油清洁和适当油量；g) 没有异常的振动和噪声；h) 必要零件的贮备及备用件库存一览表；i) 对中数据（与准确对中的偏差，高温允许值）；j) 正常检查结果（“使用记录”）；k) 修理（“使用记录”）；l) 润滑数据：1) 使用方法；2) 润滑脂的贮备；3) 维护周期；4) 对每台设备进行记录。

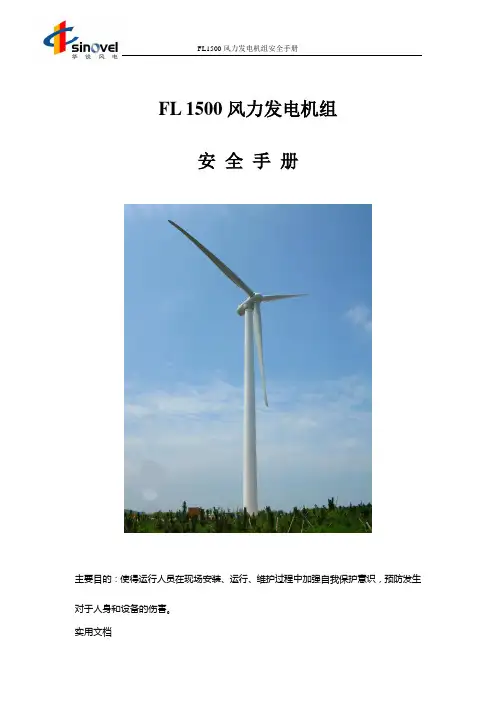

实用文档FL 1500风力发电机组安全手册主要目的：使得运行人员在现场安装、运行、维护过程中加强自我保护意识，预防发生对于人身和设备的伤害。

实用文档目录1.范围 (3)2.责任与义务 (4)3.人员要求 (6)4.安全及防护设备 (8)4.1.安全必备设备 (8)4.2.用于紧急下降的设备 (10)4.3.风力发电机组上的安全标志及标志牌 (11)5.操作基本安全注意事项 (12)5.1.概述 (12)5.2.机械危险 (14)5.3.电气危险 (17)5.4油液造成的危险 (19)5.5.暴风雨/雷电的危险 (20)5.6风力发电机组发生飞车时的危险 (20)5.7.操作不当 (20)6.安全设备 (21)7.安全链 (23)7.1 .综述 (23)7.2. 自动复位方法 (24)8.紧急事故下的工作程序 (25)9.发生火灾时的做法 (26)10.叶片冻冰、不能平衡时的做法 (30)10.1.平衡控制 (30)10.2.湿度和温度（备选） (30)11.因气候而造成时的作法 (31)11.1.风速过大时的作法 (31)11.2.雷雨时的做法 (32)11.3. 发生沙暴时的做法 (32)11.4.发生地震时的做法 (32)12.紧急出口 (33)13.发生人身伤害事故时急救和做法 (34)13.1.发生人身伤害事故时的急救 (34)13.2.发生人身伤害事故时做法 (35)实用文档14.发生电气设备事故时的做法 (37)15.发电机附近逗留和活动 (39)16.机舱工作时要注意 (40)17.提升装置的操作 (42)1.范围本手册严格遵守中华人民共和国电力行业标准《风力发电场安全规程》DL 796─2001。

FL1500风力发电机组采用变桨距、变速恒频等技术，是当今世界风力发电最先进的技术代表，具有发电量大、发电品质高、结构紧凑等优点。

本手册作为FL1500系列手册的组成部分，适用于FL1500系列风力发电机组安装、调试、运行、维修、维护和使用的安全生产全过程，在工作过程中，本手册内容与技术人员指导出现矛盾时，以技术人员指导为准。

1.5MW风力发电机组操作手册在不断的开发过程中，图表、功能步骤和技术数据可能会有所变化。

发行日期：2007年5月1 安全注意为了确保风力发电机安全无危险地运行，必须仔细阅读此操作规程。

必须严格遵守本操作规程中所述的安全规程。

1.1指定用途此风力发电机将用于把风能转换为电能并且要把此电能馈送到电网上。

风力发电机用于规定性能范围中的指定用途。

不允许用于其他。

对由非指定用途引起的损坏以及不遵守安全规程引起的损坏，制造商不承担任何责任。

1.2 基本的安全注意事项风力发电机是依据国际及国家技术标准和规定建造和安装的，尽管这样，误操作也会产生危及人身安全的危险状况，并且会导致风机损坏。

为此，风力发电机也许只能在理想的技术条件下运行并且要符合运行和维修规定。

必须遵守风机中附带的所有安全和使用说明的相关规定。

风力发电机是一个独立运行的电场。

为此：•只有电气专业人员以及受过电气技术培训的人员可以接近风力发电机•其他人员只有在上述人员陪同的情况下才允许接近风力发电机•风机操作必须采取适当措施，指定专人操作进入风机和风机周围时，要戴安全帽。

风机会自动运行。

经培训的专业人员和电工必须鉴别和处理所产生的任何故障。

除了启动/关闭以外，所有手动操作只能由经培训的专业人员来完成。

发生故障，风机停机。

当故障已经被处理并且不再有危险时，风机才可重新启动。

在未经制造商书面许可的情况下，不允许对风力发电机及其配件进行修改、增加和更改。

尤其对部件增加或拆除。

制造商设定的关于监控和控制设备（如：压力监控器、阀门或节气阀）的切换点，也许不能更改。

风机静止状态下并且有第二个人陪同的情况下，才允许攀登塔架。

在爬上爬下，使用任何起重机以及出入机舱时，穿戴人身保护设施是绝对必要的。

应携带移动通讯设备。

不允许在风力发电机中存放易燃材料。

要遵守关于安全和正确操作的规定以及事故预防规定。

1.3 安全标志此操作规程中，使用如下标志。

这些标志是为了强调相近的安全注意事项。

1.5MW风力发电机组更换齿轮箱作业指导书更换齿轮箱作业指导书一、前期准备工作1、协调当地关系，规划吊车及运输平板车进场路线。

2、吊装作业现场评估作业条件并规划吊车摆放位置和叶轮及齿轮箱摆放位置。

华锐风机更换齿轮箱的拆卸和吊装，需要使用500t汽车吊（杆长85m）为主吊，50t汽车吊为辅吊，如作业现场场地足够，摆放位置建议如（图1.2.1）所示。

图1.2.13、准备工具、吊具、工桩4、拆除叶轮，详见更换轮毂作业指导书5、摘除联轴器，详见更换联轴器作业指导书6、拆除齿轮箱附件：传感器、叶轮碳刷刷架、齿轮箱小爬梯、油管、齿轮箱接线盒及线缆等。

（注意，将冷却油管拆下后用抹布将借口堵上，防止漏油）7、拆除高速刹车卡钳及液压泵，详见更换刹车卡钳作业指导书8、拆除机舱盖，四角各留两颗螺栓。

(注意，拆除机舱盖同时需要将机舱盖上水冷管同时拆除)9、抽出轮毂滑环电缆。

10、拆除机舱底部横梁。

二、拆除齿轮箱1、拆除齿轮箱固定部分之前，首相要用M30工桩螺栓将齿轮箱固定在主机架上，固定螺栓最少5颗，安装在齿轮箱左右和上部固定孔中，将固定工桩螺栓用290N力矩预紧。

（图2.1.1）图2.1.12、用5MXT 液压力矩扳手将齿轮箱两侧楔块上的75mm 固定螺栓卸下。

3、用3MXT 液压力矩扳手将齿轮箱两侧楔块上的46mm 固定螺栓卸下。

注意：未拆掉75mm 固定螺栓之前不可以先卸下两侧46mm 螺栓，否则将无法拆卸75mm 螺栓。

46mm 未挂吊带前不可全部卸下，每侧各留两个，防止楔块脱落。

（图2.3.1）图2.3.14、在齿轮箱加紧法兰楔块上安装M13吊环，2T 卸扣和3T 吊带，缓缓增加吊车起重力至吊带微微张紧，卸下剩余46mm 螺栓。

（图2.4.1）用撬杠将楔块撬出。

（图2.4.2）由于楔块上有凸台，且凸台上有减噪用弹性支承，在提升吊钩过程中要将楔块饭庄，以免破坏弹性支承。

将楔块吊出机舱妥善安置。

图2.4.1图2.4.25、在齿轮箱夹紧法兰上挂好 M24吊环、25T 卸扣和6T 吊带。
