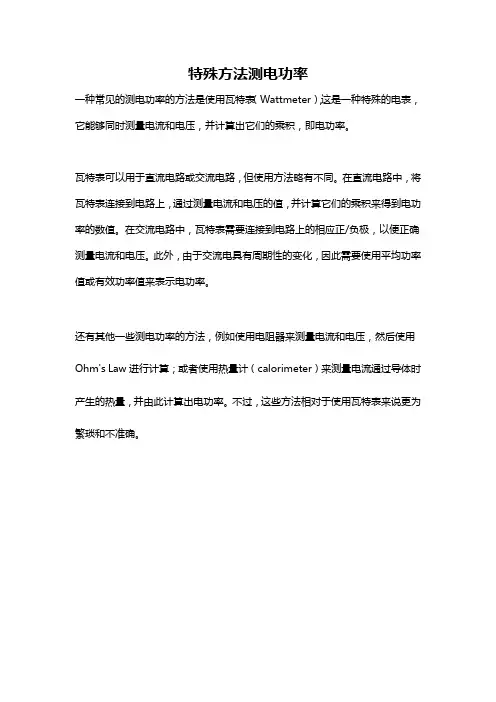

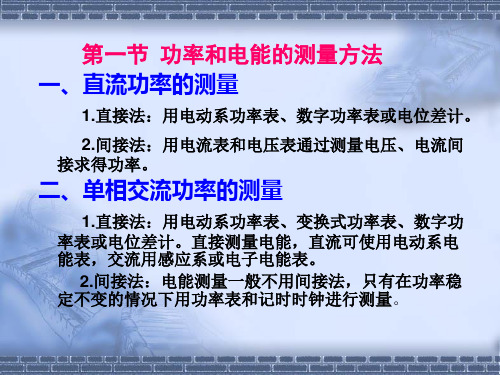

特殊方法测电功率
一种常见的测电功率的方法是使用瓦特表（Wattmeter），这是一种特殊的电表，它能够同时测量电流和电压，并计算出它们的乘积，即电功率。
瓦特表可以用于直流电路或交流电路，但使用方法略有不同。
在直流电路中，将瓦特表连接到电路上，通过测量电流和电压的值，并计算它们的乘积来得到电功率的数值。
在交流电路中，瓦特表需要连接到电路上的相应正/负极，以便正确测量电流和电压。
此外，由于交流电具有周期性的变化，因此需要使用平均功率值或有效功率值来表示电功率。
还有其他一些测电功率的方法，例如使用电阻器来测量电流和电压，然后使用Ohm's Law进行计算；或者使用热量计（calorimeter）来测量电流通过导体时产生的热量，并由此计算出电功率。
不过，这些方法相对于使用瓦特表来说更为繁琐和不准确。
三相功率的测量四种方法
在实际工程和日常生活中，由于广泛采用的是三相交流系统，因此，三相功率测量也就成为基本的测量。
三相功率的测量仪表，大多采用单相功率表，也有采用三相功率表。
其测量方法有一表法、二表法、三表法及直接三相功率表法四种。
下面分别叙述。
(1)一表法
一表法仅适用于三相四线制系统中三相负载对称的三相功率测盆，如图 2.10所示.此时，表中读数为单相功率P1，由于三相功率相等，因此，三相功率为P=3P1。
(2)二表法
二表法适用于三相三线制系统中三相功率的测量。
此时，不论负载是星形连接还是三角形连接，二表法都适用.其接线如图2.11所示。
侧量结果，三相功率尸等于两表中的读数之和，即:
(3)三表法
三表法适用于三相四线制负载对称和不对称系统的三相功率测量.其接线方式如图2. 12所示。
测量结果，三相功率P等于各相功率表中的读数之和，即:
(4)直接三相功率表法
直接三相功率表法适用于三相三线制电路。
它是将三相功率表直接接在三相电路中，进行三相功率的侧量，功率表中的读数即为三相功率P。
其接线方式如图2.13所示。
[特殊方法测量电功率]专题概述常规的测电功率实验是利用电流表和电压表来共同完成的，即利用电压表和电流表分别测出电压和电流，根据P＝UI计算出电功率，称为伏安法；由于测量器材的限制，在缺少一个仪表的条件下，某个物理量不能直接测量，所以借助定值电阻或电阻箱等来完成对某个物理量的测量，常用的方法有伏阻法、安阻法、替代法。
关于测电功率，我们还可以利用电能表和停表，粗略地测量某些用电器的电功率。
►类型一伏阻法1．用电压表和阻值的电阻测灯泡的电功率，在测量时，如图Z－7－1甲所示，将灯泡与阻值的电阻串联，用电压表测出阻值的电阻R0两端的电压U1，求出通过R0的电流I即通过灯泡的电流的表达式I＝________，用电压表测出灯泡两端的电压U2，运用公式P＝UI 即可求出灯泡的电功率P＝________。
假如有两个电压表，那么中途就不用再拆下电压表，直接测量即可，如图乙所示。
图Z－7－12．用如图Z－7－2所示的电路来测量灯泡的额定功率，小灯泡上标有“2.5 V〞字样，R0阻值。
图Z－7－2(1)将实验过程补充完好：A．对照电路图连接好实物，并将滑动变阻器的滑片移至阻值最大处。
B．闭合开关，________________________________________________________________________。
C．断开开关，整理器材。
(2)用测量所得物理量和量的符号表示出小灯泡的额定功率P额＝________。
(3)写出本实验中滑动变阻器的作用：________________________________________________________________________________________________________________________________________________。
3．在测量标有“3.8 V〞字样的小灯泡额定功率的实验过程中，小强的电流表损坏了，教师给了他一个阻值为R的定值电阻和假设干个开关，小强设计了如图Z－7－3所示的电路，在不改变该电路连接的情况下，正确测出小灯泡的额定功率。
国标电源功率测定介绍一、概述电源功率测定是确保电源设备性能和质量的关键环节。
在国家标准中，对电源功率的测定有着明确的规定和要求。
通过对电源功率的准确测定，可以确保电源设备在各种工作条件下都能稳定、可靠地运行，从而保证整个电子系统的正常工作。
本篇文章将详细介绍国标中电源功率的测定方法、相关标准和实际应用。
二、国标电源功率测定方法1. 直接测量法直接测量法是最简单、最直接的电源功率测定方法。
通过测量电源设备输入端的电流和电压，然后根据公式“功率=电压×电流”计算出电源设备的功率。
这种方法适用于大多数电源设备，但需要注意电流和电压的测量精度，以保证功率测定的准确性。
2. 负载测试法负载测试法是通过在电源设备输出端接入已知阻值的负载，然后测量负载两端的电压和电流，进而计算出电源设备的功率。
这种方法适用于具有可调负载的电源设备，可以通过调整负载的大小来模拟不同工作条件下的功率消耗。
三、国标对电源功率测定的规定1. 测试条件国标中对电源功率测定的测试条件有明确规定，包括环境温度、湿度、大气压力等。
同时，对于不同类型的电源设备，测试条件也有所不同，需根据具体标准进行选择和调整。
2. 测试设备进行电源功率测定所需的测试设备包括电压表、电流表、功率计等。
这些设备的精度和稳定性对功率测定的准确性有很大影响，因此需要选择符合要求的测试设备。
3. 测试步骤根据国标规定，电源功率测定的步骤包括准备工作、测量电压和电流、计算功率、记录数据等。
在测试过程中，需要严格遵守标准规定的操作步骤和注意事项，以确保测试结果的准确性和可靠性。
四、实际应用中的电源功率测定在实际应用中，电源功率测定具有以下重要意义：1. 确保电源设备性能稳定：通过定期进行电源功率测定，可以及时发现电源设备在性能上的不稳定因素，避免因设备故障导致整个电子系统运行异常。
2. 提高能效：通过测定不同工作条件下的电源功率消耗，可以优化电源设备的工作参数和运行模式，降低能耗，提高能效。
三相电机功率测量方法一、三相电机功率测量的重要性。
1.1 三相电机在工业和日常生活中的广泛应用。
三相电机就像工业生产中的大力士，在工厂里到处都有它的身影，像驱动各种大型机械，从车床到输送带，没它可不行。
在日常生活里，像电梯的运行也靠三相电机。
要是电机功率出问题，那这些设备就没法好好工作啦。
1.2 准确测量功率有助于设备维护和能源管理。
知道三相电机的功率，就好比给设备做健康检查。
如果功率不正常，可能电机就有毛病了，能及时发现问题去维修。
而且从能源角度看，这也是节省开支的关键。
功率测量准确了，就能避免能源浪费，这可是一举两得的事儿，不能掉以轻心。
二、三相电机功率测量的基本原理。
2.1 功率的基本概念。
功率简单说就是电机干活的快慢。
就像人干活有快慢之分，电机也一样。
功率的单位是瓦特，这是个很重要的概念，得先搞清楚。
2.2 三相电机功率计算的公式。
三相电机功率的计算公式有点像一个神秘的魔法公式。
一般来说，P = √3×U×I ×cosφ。
这里面的U就是电压，I是电流，cosφ是功率因数。
这几个参数就像一个团队，缺了谁都不行。
电压就像给电机的动力源泉，电流是在电路里跑的“小信使”，功率因数则反映了电机干活的效率，它们共同决定了电机的功率。
2.3 理解三相电的特性对测量功率的意义。
三相电有它自己的独特之处，就像一个有特殊规则的游戏。
三相电是由三个相位差120度的交流电组成的。
这种特殊的结构使得三相电机在运行时更加平稳高效。
了解这个特性，在测量功率的时候就能更好地把握测量的要点，不会丈二和尚摸不着头脑。
三、实际测量三相电机功率的方法。

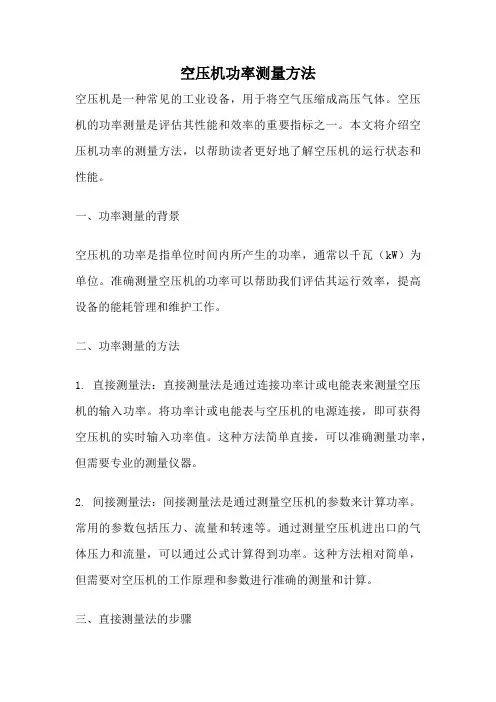

3.1 直接测量法。
直接测量法就像直来直去的硬汉。
直接测量电压、电流和功率因数，然后按照公式计算功率。
这时候就需要用到一些专业的测量仪器，像电压表、电流表和功率因数表。
这些仪器就像医生的听诊器，能准确地获取电机的各项参数。
不过这种方法虽然直接，但操作起来得小心翼翼，稍微有点差错，结果就可能谬以千里。
1kw功率微波测量方法
1kw功率微波测量的方法可以分为直接测量法和间接测量法两种。
1. 直接测量法：直接测量法是指使用功率计或功率传感器直接测量1kw微波功率的方法。
其中，功率计是一种专门用来测
量微波功率的仪器，可以通过将微波信号输入功率计并读取其显示值来获取功率大小。
功率传感器则是一种能够转化微波功率为电信号并输出的传感器，通常与功率计配套使用。
这种方法通常具有较高的测量精度和稳定性。
2. 间接测量法：间接测量法是指利用其他参数间接测量1kw
微波功率的方法。
常见的间接测量方法包括热敏电阻法、热流法和能量积分法等。
其中，热敏电阻法是通过在微波器件中添加一个热敏电阻，通过测量电阻温度变化来计算微波功率大小；热流法是通过测量微波器件或传感器表面的热量变化来推算微波功率；能量积分法是通过将微波能量积分累加的方式获得微波功率。
这些方法通常需要进行一定的校准和修正，测量精度较直接测量方法略低。
以上是常用的1kw功率微波测量方法，不同的场景和需求会
选择不同的测量方法。

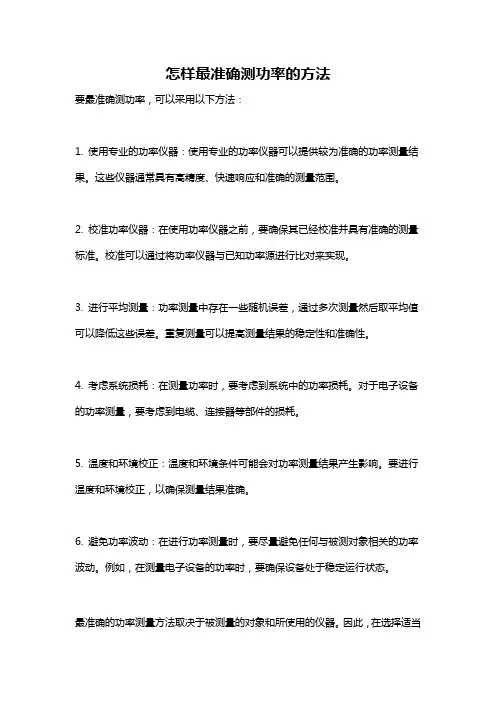

怎样最准确测功率的方法
要最准确测功率，可以采用以下方法：
1. 使用专业的功率仪器：使用专业的功率仪器可以提供较为准确的功率测量结果。
这些仪器通常具有高精度、快速响应和准确的测量范围。
2. 校准功率仪器：在使用功率仪器之前，要确保其已经校准并具有准确的测量标准。
校准可以通过将功率仪器与已知功率源进行比对来实现。
3. 进行平均测量：功率测量中存在一些随机误差，通过多次测量然后取平均值可以降低这些误差。
重复测量可以提高测量结果的稳定性和准确性。
4. 考虑系统损耗：在测量功率时，要考虑到系统中的功率损耗。
对于电子设备的功率测量，要考虑到电缆、连接器等部件的损耗。
5. 温度和环境校正：温度和环境条件可能会对功率测量结果产生影响。
要进行温度和环境校正，以确保测量结果准确。
6. 避免功率波动：在进行功率测量时，要尽量避免任何与被测对象相关的功率波动。
例如，在测量电子设备的功率时，要确保设备处于稳定运行状态。
最准确的功率测量方法取决于被测量的对象和所使用的仪器。
因此，在选择适当
的功率测量方法时，应该根据具体的测量要求和条件综合考虑。

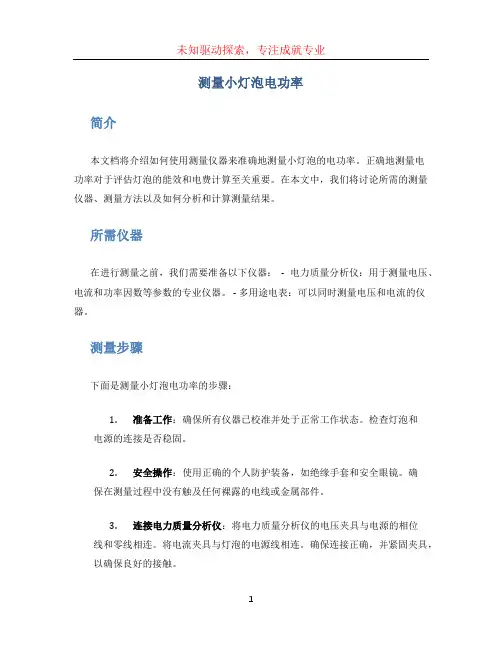

测量小灯泡电功率简介本文档将介绍如何使用测量仪器来准确地测量小灯泡的电功率。
正确地测量电功率对于评估灯泡的能效和电费计算至关重要。
在本文中，我们将讨论所需的测量仪器、测量方法以及如何分析和计算测量结果。
所需仪器在进行测量之前，我们需要准备以下仪器：- 电力质量分析仪：用于测量电压、电流和功率因数等参数的专业仪器。
- 多用途电表：可以同时测量电压和电流的仪器。
测量步骤下面是测量小灯泡电功率的步骤：1.准备工作：确保所有仪器已校准并处于正常工作状态。
检查灯泡和电源的连接是否稳固。
2.安全操作：使用正确的个人防护装备，如绝缘手套和安全眼镜。
确保在测量过程中没有触及任何裸露的电线或金属部件。
3.连接电力质量分析仪：将电力质量分析仪的电压夹具与电源的相位线和零线相连。
将电流夹具与灯泡的电源线相连。
确保连接正确，并紧固夹具，以确保良好的接触。
4.设置测量参数：在电力质量分析仪上选择适当的测量范围和采样速率。
可以选择连续测量模式以获取更准确的结果。
5.记录测量数据：开始测量，并记录电压、电流和功率因数等参数的数值。
等待足够的时间，以便数据稳定，并记录多组数据以获取平均值。
6.断开电源：在完成测量后，先将电源断开，然后再断开测量仪器的连接。
这是为了确保测量的安全性和准确性。
数据分析和计算一旦完成测量，我们可以使用以下公式进行数据分析和计算：•电功率（P）= 电压（V）* 电流（A）•平均电功率（P_avg）= 平均电压（V_avg）* 平均电流（A_avg）通过计算这些值，我们可以得到灯泡的平均电功率。
通过比较不同灯泡的平均功率，我们可以评估它们的能效，并选择最适合我们需求的灯泡。
注意事项在进行测量小灯泡的电功率时，需要注意以下几点：•确保仪器已正确校准并处于正常工作状态，以获取准确的测量结果。
•在连接仪器时，注意正确连接电源线和测量夹具，避免接触到裸露的电线或金属部件。
•在记录数据时，等待足够的时间以稳定数据。
热电偶法热电偶是由两种小同的金属材料组成的。
如果把热电偶的热节点置于微波电磁场中，使之直接吸收微波功率，热节点的温度便上升，并由热电偶检测出温度差，该温差热电势便可作为微波功率的量度。
用这种原理设计成的功率计称为热电偶式功率计。
又因功率测量中热电偶是做成薄膜形式的，故又叫薄膜热电偶式功率计。
热电偶式功率计由两部分组成：一个用于能量转换的薄膜热电偶座，它将微波能量转化为电动势，另一个是高灵敏度的直流放大器，用来检测热电动势。
早期的薄膜热电偶式功率计的热电偶是用铋．锑金属薄膜制成的，这种热电偶的结构示意图如图2-8所示。
图中所示的结构用于同轴功率座。
热电偶的节点al和a2置于同轴传输线的高频电磁场，节点b2，b1，b3分别置于同轴线的内、外导体上，它的温度保持不变。
当微波功率未输入时，热电堆节点之间没有温差，因而没有输出。
当微波功率输入时，通过媒质基体的电容耦合，传输到铋-锑薄膜元件，由帕尔帖效应，在a1，a2节点的温度升高，这就与节点bl，b2，b3产生温差，由温差形成热电势，即贝克塞效应。
由于这里的热电堆是串联的，因此，总电势等于每对的和。
由于热电偶元件可以制成极薄的片状，因此功率灵敏度较高，动态范围也很宽。
功率指示器是一个高灵敏度的直流放大器，图2-9所示为其原理图。
热电偶产生的热电势经斩波器转换成交流电压，前置放大器提供了大约60dB的增益。
交流信号放大后进入解调器。
解调后的输出信号与功率座吸收的微波功率成正比。
为了便于修正功率指示器读数，仪器的读数设有“校准系数开关”，改变其位置，就可以使直流放大器的增益随之变化，从而使指示器得到修正。
薄膜热电偶式功率计具有响应速度快，灵敏度高、动态范罔宽、噪声低和零点漂移小等突出优点，适用于多种场合下的功率测量。
它的缺点是过载能力差。
此外，由于它的寄牛电抗大，要使这种同轴功率座工作到18GHz以上是很困难的。
1973年出现了半导体薄膜热电偶式功率计，它的工作原理同传统的铋一锑薄膜热电偶式功率计相同，但在热偶材料和功率座的结构上做了大的改进。
它是在一个0.76mm平方大小的硅片上集成了两个热电偶。
每个热电偶的电阻为100Ω，它们对高频是并联的而对直流是串联的，其等效电路如图2-10所示。
为了使0.76mm平方人小的集成式双热电偶芯片与同轴传输线的阻抗相匹配，用共面传输线将它与同轴线相连接，共面线通过一段渐变线过渡与热电偶相接。
这种结构保证了热电偶与同轴线之间的良好阻抗匹配，从而使功率座的驻波比在0.01～18GHz频率范围内小于1.4。
为了不使热电偶输出的微弱信号受到干扰，直流放大器的斩波器和前置放大器置于功率座内，然后用电缆与放大器连接。
这种功率指示器实现了数字化读数和自动化操作，不仅能通过指示器面板上的键盘实现人机对话式操作，还具有信息存储和数据处理能力，从而能够采取某些措施消除和修正误差，提高了测量准确度。
热敏电阻法热敏电阻是一种具有负温度系数的电阻元件，当它的温度升高时，电阻值就变小。
由于它对温度非常敏感，因此被广泛的用于微瓦和毫瓦级的功率测量中。
热敏电阻大都为珠形，其直径约为0.05～0.5mm，但也有杆形的。
早期使用的热敏电阻元件大多用玻璃壳封装。
然而，由于玻璃介质的存在，增加了元件的微波损耗。
近年来使用的热敏电阻元件为无外壳结构，因而减少了微波损耗。
(1)热敏电阻功率座热敏电阻功率座是由热敏电阻元件和座体组成。
热敏电阻功率座有波导座和同轴座两种形式。
在同轴热敏电阻功率座中使用的热敏电阻元件是双元件结构：两个热敏电阻串联连接,中心电极与同轴线的内导体相接，两个外电极经过隔直电容器与同轴线的外导体连接，每个热敏电阻的工作阻值为100Ω。
这样它们的阻抗对直流偏置功率是串联的，而对微波功率是并联的，呈现50Ω的阻抗，正好与同轴线的特性阻抗匹配。
波导热敏电阻座的工作带宽能覆盖波导的额定频段。
例如，3cm波导热敏电阻座能工作在8.2～12.4GHz频率范围；8mm波导热敏电阻座能工作在26.5～40GHz频率范围。
随着微波宽带测量技术的发展，波导热敏电阻座的应用受到倍频程的限制，已不适应宽频带测量技术的要求，逐渐被具有宽频带特性的同轴热敏电阻座所代替。
由于同轴热敏电阻座能跨越几个倍频程，因此已被广泛地应用于微波功率测量。
目前，具有双热敏电阻元件的同轴热敏电阻座的工作频率已达到18GHz。
有的热敏电阻座除了同轴传输线末端的腔体内有一对热敏电阻外，在腔体外部，另有一对热敏电阻(副热敏电阻对)，以补偿环境温度变化对检测热敏电阻的影响，这样在功率测量过程中可以减少环境温度变化的影响。
(2)功率指示器用热敏电阻测量功率时，最常用的是惠斯通电桥电路作为测量和指示装置，如图2.7所示。
即把功率座中的热敏电阻作为电桥的一个臂，利用热敏电阻吸收微波功率后阻值的变化来测量微波功率。
电桥电路多为直流电源供电，有时也利用低频电源供电。
按测量方法分，有如下几种电桥：不平衡电桥、平衡电桥(需要两次读数来计算被测功率值)、自动平衡电桥、自动平衡双电桥等。
后者已成为功率测量电桥的主要型式。
随着微波功率测量技术的发展，早期使用的电桥，如手动平衡电桥等，由于它们的测量准确度低、性能不稳定、使用不方便等缺点，已被淘汰。
现在广泛使用的是温度补偿式双热敏电阻自动平衡电桥。
这种新型电桥大大降低环境温度变化所带来的影响，而且又能直接读数。
因而它己成为目前主要使用的功率测量的指示器。
这类电桥测量功率的量程为luW～10mW，测量误差限为0.5％～1.0％。
它与热敏电阻配合使用，可测量频率高达40GHz的微波功率。
量热计法量热计法是将电磁能量转换成热能来测量。
变换器是感应、吸收电磁能量的负载，称为量热体。
负载吸收功率，使之转换成热能，从而量热体温度上升，检测其温差热电势，根据功率和热电势间的关系来确定被测功率。
量热体有干负载、流体(水、油等)负载之分。
实际测量中常采用替代技术来校准温度测量装置，用已知的直流(或低频)功率来替代被测射频或微波功率。
量热式功率计的工作频段已达毫米波段，量程可分别做成大、中、小功率范围，单个仪器动态范围达30～40dB，测量误差可达千分之几。
量热式功率计的主要优点是准确度高、可靠性好、动态范围大、阻抗匹配好；缺点是结构和测试技术复杂，对环境温度和测试设备要求苛刻，而且测试时间长。
囚它能获得很高的测量准确度，世界各国都采用它作为国家功率标准。
采用自动反馈电路可大大缩短测试时问，改善测量的精密度。
量热式功率计可分为替代静止式和替代流动式量热计，其主要技术指标为：频率范围，同轴系统一般到10GHz(有的可达18GHz)，波导系统可达毫米波；量程，静止式为10mW～1W(有的可达10W)，流动式量热计常用来测量大功率，例如水负载量热计，量程可达2 000W；误差为±3％～±10％；电压驻波比为1．5左右。
二极管法在微波功率测量中，晶体二极管是一种最常用的信号检波器，经常用作功率电平的指示器。
早期使用的晶体二极管大多是点接触式硅二极管，由于结构脆弱、一致性差、稳定性不好等缺点，仅能作为相对电平的指示，而不能用作绝对功率测量。
而后来出现的低势垒肖特基二极管，采用面接触式，机械强度和稳定性得到很大的提高，一致性好。
用它制造的功率座可测量nW量级的低电平功率。
在这种功率中，二极管检波器被集成在以蓝宝石为衬底的薄膜电路上，并有一个50Ω的终端负载与同轴线的阻抗相匹配，它在0．01～18GHz频率范围内的驻波系数小于1.4，功率灵敏度为500mV／mW，比热电偶功率座高3000倍。
但由于二极管平方律范围的限制，这种功率座的最大可测功率仅为10μW。
当被测功率大于μW时，检波器的输出电压与输入功率之间就会偏离线性关系，于是引入较大测量误差。
这类功率座也需配备高灵敏度的直流放大器作为功率指示器，从而组成二极管式功率计。
微量热计法微量热计法用测热电阻元件作为量热体，用量热计法原理高准确度确定测热电阻座的有效功率，然后用测热电阻座配以高准确度的电桥来单独测量功率。
这种方法的优点是准确度高，速度快和使用方便。
许多国家都用它建立小功率国家标准，准确度达±0.2％～±0.5％。
平均功率的测量方法在直流或低频段可使用直接按瓦特(W)刻度的瓦特表。
面在高频和微波段常采用间接测量，将功率转化为其他物理量进行测量。
功率往往采用功率计进行测量。
功率计一般是由功率座和功率指示器组成。
功率的测量方法根据原理可以分为：热敏电阻法、热电偶法、量热计法和二极管法。
射频替代法射频替代法是在相同的频率下，用射频连续波信号代替脉冲信号，实现对射频脉冲功率的测量。
因此，就把射频脉冲功率测量简化为连续波功率测量。
原理如图2-17所示。
测量方法如下。
开关接通B路，被测射频脉冲信号经过定向耦合器和检波器后，由A/D变换器采样，计算机处理并显示出被测脉冲信号的幅度值。
开关接通A路，调节射频连续波信号源的输出，使其在计算机上显示的幅度与脉冲幅度相等，这时从指示功率计读取指示的功率值只。
在端口1接连续波信号源，在端口2接标准功率计。
开关再次接通B路，由标准功率计读取功率值Ps，同时由指示功率计读取值P1'。
然后按照式(2-10)计算被测射频脉冲功率：式中，Pp为射频脉冲信号源输出的射频脉冲功率，P1为替代时指示功率计的读数，P1’和Ps均为测量时指示功率计的读数。
本方法的测量不确定度是由标准功率计、指示功率计、定向耦合器和连接不重复性等引入的标准不确定度分量构成。
用射频替代法测量脉冲功率的测量不确定度约为5％左右。
射频替代法适用于各种矩形、非矩形脉冲调制的峰值功率测量。
由于脉冲功率与连续波功率是在功率计上进行比较测量，故提高了测量的比较分辨力，比用示波器作比较指示要高一个数量级。
连续波比较法如果晶体检波器对连续波功率和脉冲峰值功率具有相同的响应，利用晶体检波器检波后的脉冲电压幅度与脉冲峰值功率成正比的特性，可以用比较的方法来测量脉冲峰值功率，测量原理框图如图2-16所示。
开关接通B路，被测脉冲信号经过定向耦合器I、射频开关和峰值检波器后，送到示波器，在示波器上可以得到脉冲调制的包络及脉冲信号的顶部幅度。
开关接通A路，连续波信号经过定向耦合器II、射频开关和峰值检波器后，存示波器上可以得到连续波信号幅度。
调节可调衰减器的衰减量使连续波信号的幅度与脉冲信号的幅度相同，只是在连续波小功率计的指示功率为P。
那么被测得峰值功率电平Pp可以用下式计算：（2-9）式中，C1，C2为定向耦合器I、II的耦合度，单位为dB。
用连续波比较法测量脉冲峰值功率的测量不确定度是由小功率计、定向耦合器、峰值检波器的交直流特性及接头连接不重复性等引入的标准不确定度分量所构成。
