功率检测标准电路

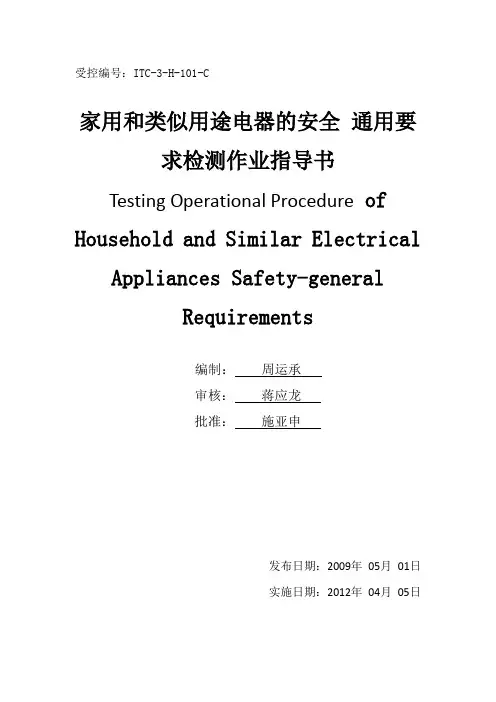

受控编号：ITC-3-H-101-C家用和类似用途电器的安全通用要求检测作业指导书Testing Operational Procedure of Household and Similar Electrical Appliances Safety-generalRequirements编制：周运承审核：蒋应龙批准：施亚申发布日期：2009年05月01日实施日期：2012年04月05日本作业指导书作为依据GB 4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》进行家用和类似用途电器安全检测方法规定。

适用于单相器具额定电压不超过250V，其他器具额定电压不超过480V的家用和类似用途电器。

依据本作业指导书进行CCC认证检测应结合CNCA-01C-016: 2010 《电气电子产品类强制性认证实施规则家用和类似用途设备》使用。

依据本作业指导书进行CQC标志认证检测应结合CQC12-44810-2009 《安全与电磁兼容认证规则家用和类似用途设备安全与电磁兼容认证通则》使用。

本要求也同样适用IEC 60335-1 以及系列标准检测方法.一、试验条件（包括环境要求）：1、试验在无强制对流空气且环境温度为20℃±5℃的场所进行。

如果某一部位的温度受到温度敏感装置的限制或被相变温度所影响（例如当水沸腾时），若有疑问时，则环境温度保持在23℃±2℃。

2、相对湿度：45-85%RH，大气压力：86-106kPa。

二、设备要求：1、仪器精确度按CTL251A号决议中对试验仪器的有关要求，选用测量仪器。

2、电源：电压调整率最大±3%；频率调整率最大±2%；总谐波失真最大5%。

三、试验方法：1、试验的一般条件除非另有规定，试验应按本章的要求进行。

1.1按本标准进行的试验为型式试验。

注：例行试验已在附录A中描述。

1.2各项试验应在一个器具上进行，此器具应能够经受所有有关的试验。

电能质量检测方法及处理一、参考标准GB12325-2003《电能质量、供电电压允许偏差》GB12326-2000《电能质量、电压波动和闪变》GB/T14549-1993《电能质量、公用电网谐波》GB/T15543-1995《电能质量、三相电压允许不平衡度》GB/T15945-1995《电能质量、电力系统频率允许偏差》GB/T18481-2001《电能质量、暂时过压和瞬态过电压》二、电能质量评价指标2.1、三相不平衡：指三相电力系统中三相不平衡的程度。

A、B、C三相间幅值不相等，之间相位不是120度。

2.2、短时电压中断：当电压均方根值降低到接近于零时，称为中断。

持续时间较长称为长时间中断，而持续时间较短称为短时间中断。

2.3、短时电压下降：指供电电压有效值突然降至额定电压的0.9-0.1p.u，然后又恢复正常电压，持续时间一般为0.5个周波到1min.。

又称为电压跌落。

2.4、短时电压上升：工频条件下，电压或电流的有效值上升到额定电压的1.1-1.8p.u，然后又恢复正常，持续时间一般为0.5个周波到1min.。

又称为电压突起。

2.5、电压波动与闪变：电压均方根值一系列相对快速变动或连续改变的现象。

变化周期大于工频周期，在电力系统中这种现象可能是多次出现，变化过程可能是规则的、不规则的，或是随机的。

闪变：电光源的电压波动造成灯光照度不稳定的人眼视觉反应称为闪变。

2.6、谐波、间谐波、次谐波：波形频率为基波频率的整数倍。

非工频频率整数倍的周期性电流的波动，称为延续谐波，根据该电流周期分解出的傅里叶级数得出的不是基波整数倍频率的分量，称为简谐波。

频率低于工频的简谐波又称为次谐波。

2.7、直流偏移：任何一个波形畸变的周期性非正玄波电压、电流，对其进行傅里叶级数分解，除了得到与基波相同的分量，还得到一系列大于电网基波频率的分量，这部分称为谐波；以及频率等于0的分量，这部分称为直流分量，也称为直流偏移。

2.8、过电压、欠电压（电压偏差）：指实际电压对于标称电压的偏离程度，通常用相对误差来计算。

功率因数校正(英文缩写是PFC)是目前比较流行的一个专业术语。

PFC 是在20世纪80年代发展起来的一项新技术，其背景源于离线开关电源的迅速发展和荧光灯交流电子镇流器的广泛应用。

PFC 电路的作用不仅仅是提高线路或系统的功率因数，更重要的是可以解决电磁干扰(EMI)和电磁兼容(EMC)问题。

线路功率因数降低的原因及危害 导致功率因数降低的原因有两个，一个是线路电压与电流之间的相位角中，另一个是电流或电压的波形失真。

前一个原因人们是比较熟悉的。

而后者在电工学等书籍中却从未涉及。

功率因数(PF)定义为有功功率(P)与视在功率(S)之比值，即PF=P/S 。

对于线路电压和电流均为正弦波波形并且二者相位角Φ时，功率因数PF 即为COS Φ。

由于很多家用电器(如排风扇、抽油烟机等)和电气设备是既有电阻又有电抗的阻抗负载，所以才会存在着电压与电流之间的相位角Φ。

这类电感性负载的功率因数都较低(一般为0.5-0.6)，说明交流(AC)电源设备的额定容量不能充分利用，输出大量的无功功率，致使输电效率降低。

为提高负载功率因数，往往采取补偿措施。

最简单的方法是在电感性负载两端并联电容器，这种方法称为并联补偿。

PFC 方案完全不同于传统的“功率因数补偿”，它是针对非正弦电流波形而采取的提高线路功率因数、迫使AC 线路电流追踪电压波形的瞬时变化轨迹，并使电流与电压保持同相位，使系统呈纯电阻性的技术措施。

长期以来，像开关型电源和电子镇流器等产品，都是采用桥式整流和大容量电容滤波电路来实现AC-DC 转换的。

由于滤波电容的充、放电作用，在其两端的直流电压出现略呈锯齿波的纹波。

滤波电容上电压的最小值远非为零，与其最大值(纹波峰值)相差并不多。

根据桥式整流二极管的单向导电性，只有在AC 线路电压瞬时值高于滤波电容上的电压时，整流二极管才会因正向偏置而导通，而当AC 输入电压瞬时值低于滤波电容上的电压时，整流二极管因反向偏置而截止。

第1章范围本部分涉及的单相器具额定电压不超过250V，其他器具额定电压不超过480V的家用和类似用途电器的安全。

不作为一般家用，但对公众仍可能引起危险的器具，例如打算在商店、轻工业和农场中由非专业的人员使用的器具也属于本部分的范围。

注1：这种器具的示例为：工业和商业用炊事设备、清洁器具以及在理发店使用的器具。

就实际情况而言，本部分所涉及的各种器具存在的普通危险，是在住宅和住宅周围环境中所有的人可能会遇到的。

然而，一般说来本部分并未涉及：——无人照看的幼儿和残疾人使用器具时的危险；——幼儿玩耍器具的情况。

注2：注意下述情况：——对于打算用在车辆、船舶或航空器上的器具，可能需要附加要求。

——在许多国家中，全国性的卫生保健部门，全国性劳动保护部门，全国性供水管理部门以及类似的部门都对器具规定了附加要求。

注3：本部分不适用于：——专为工业用途而设计的器具；——打算使用在经常产生腐蚀性或爆炸性气体（如灰尘、蒸汽或瓦斯气体）特殊环境场所的器具；——音频、视频和类似电子设备（GB8898）；——医用电气设备（GB9706.1）；——手持式电动工具（GB3883.1）；——信息技术设备（GB4943）；——可移动式电动工具（GB 13960）。

*******************************************.以下哪些危险是安规工程师需要考虑的：电击危险机械危险辐射危险化学危险．GB4706.1-2005标准所认可的是家用和类似用途电器在注意到制造商使用说明的条件下按正常使用时，对器具的电气、机械、火灾以及辐射等危险防护的一个国际可接受水平。

．就实际情况而言，GB4706.1所涉及的各种器具存在的普通危险，指的是什么危险？火灾危险机械危险烫伤危险触电危险辐射危险第2章规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。

凡是标注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

测功率的原理测功率是指通过一定的方法和仪器设备来测量电路或设备消耗的功率大小的过程。

在电子电路设计、能源管理、工业生产等领域中，测功率是非常重要的一项工作，它能够帮助我们了解设备的能耗情况，优化能源利用，提高设备的效率。

那么，测功率的原理是什么呢？首先，我们需要了解功率的定义。

功率是指单位时间内能量的转化率，通常用符号P表示，单位是瓦特（W）。

在电路中，功率可以通过电流和电压来计算，即P=VI，其中V表示电压，I表示电流。

因此，测功率的关键就是测量电流和电压。

测功率的常用方法之一是利用电流表和电压表。

电流表是用来测量电路中的电流大小的仪器，而电压表则是用来测量电路中的电压大小的仪器。

通过将电流表和电压表连接到电路中，我们可以分别测量电流和电压，然后利用功率公式P=VI来计算功率大小。

这种方法简单易行，适用于一般的功率测量。

除了电流表和电压表，还有一种常用的测功率方法是利用功率计。

功率计是一种专门用来测量功率的仪器，它能够直接测量电路中的功率大小，无需分别测量电流和电压。

功率计通常具有高精度和稳定性，能够满足对功率测量精度要求较高的场合。

在实际测功率的过程中，我们还需要注意一些影响功率测量精度的因素。

例如，电路中的功率损耗、电压波动、电流波动等都会对测量结果产生影响，因此在测功率时需要注意排除这些干扰因素，确保测量结果的准确性。

除了直流电路的功率测量，交流电路的功率测量也是非常重要的。

在交流电路中，由于电压和电流都是随时间变化的，因此功率的计算方法也有所不同。

在交流电路中，功率通常分为有功功率和无功功率两部分，它们分别对应着电路中的能量转化和能量储存。

因此，在测量交流电路功率时，需要考虑这两部分功率的测量方法，以全面了解电路的能耗情况。

综上所述，测功率的原理是通过测量电路中的电流和电压来计算功率大小。

常用的测功率方法包括电流表和电压表、功率计等。

在实际测功率的过程中，需要注意排除干扰因素，确保测量结果的准确性。

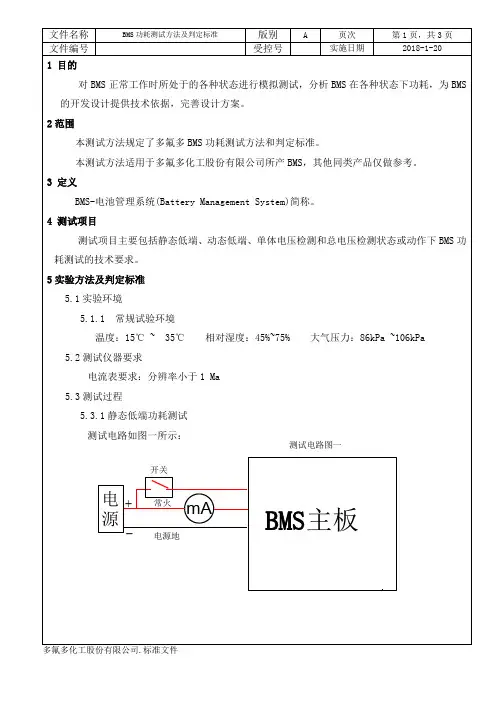

1 目的对BMS 正常工作时所处于的各种状态进行模拟测试，分析BMS 在各种状态下功耗，为BMS 的开发设计提供技术依据，完善设计方案。

2范围本测试方法规定了多氟多BMS 功耗测试方法和判定标准。

本测试方法适用于多氟多化工股份有限公司所产BMS ，其他同类产品仅做参考。

3 定义BMS-电池管理系统(Battery Management System)简称。

4 测试项目测试项目主要包括静态低端、动态低端、单体电压检测和总电压检测状态或动作下BMS 功耗测试的技术要求。

5实验方法及判定标准5.1实验环境5.1.1 常规试验环境温度：15℃ ~ 35℃ 相对湿度：45%~75% 大气压力：86kPa ~106kPa 5.2测试仪器要求电流表要求：分辨率小于1 Ma 5.3测试过程5.3.1静态低端功耗测试 测试电路如图一所示：BMS 主板开关电源+-mA测试电路图一常火电源地5.3.1.1按测试电路图一将BMS 主板接上供电电源、常火线串联电流表； 5.3.1.2在开关未闭合后,观察并记录常火线稳定的电流数据. 5.3.2动态低端功耗测试. 测试电路如图二所示：BMS 主板开关电源+-mA mABMS 从板1BMS 从板2BMS 从板3BMS 从板N高压设备5.3.2.1按测试电路图二所示将BMS 主板电源线串联电流表和开关并连接上供电电源,主板后面接上所有从板高压设备等；5.3.2.2在开关未闭合后,观察并记录常火和开关线稳定的电流数据. 5.3.3单体电压检测功耗测试测试电路如图三所示：BMS 主板开关电源+-BMS 从板1BMS 从板2BMS 从板3BMS 从板N高压设备mAmAmAmA测试电路图二常火电源地测试电路图三常火 电源地5.3.3.1按测试电路图三所示将BMS主板电源线连接上供电电源,主板后面接上所有从板高压设备,从板接上单体电池电压检测线等；5.3.3.2在开关未闭合后,对每一从板的最后一节电芯检测线测量其检测电流,观察并记录稳定的电流数据.5.3.4总电压检测功耗测试测试电路如图四所示：开关电源+-BMS从板1BMS从板2BMS从板3BMS从板N高压设备mA总电压检测线+总电压检测线-BMS主板常火CPU或罗辑电源地5.3.4.1按测试电路图四所示将BMS主板电源线连接上供电电源,主板后面接上所有从板高压设备,总电压检测线串接接上电流表,从板接上单体电池电压检测线等；5.3.4.2在开关未闭合后,观察并记录稳定的电流数据.5.4判定标准5.4.1静态低端功耗: 小于1mA5.4.2动态低端功耗: 12V供电小于2A，24V供电小于1A（1主4从）5.4.3单体电压检测功耗: 静态小于0.1mA，动态小于2mA5.4.4总电压检测功耗: 小于0.2mA6 引用文件6.1《试验测试标准》7 表格7.1《数据记录表》7.2《测试报告》文件变更履历表版号日期更改单号承办审核批准更改摘要A 2018-1-20 / 新制订测试电路图四。

标准检测Standard and T esting输入功率是医用电气设备的一个重要的指标，是设备或设备部件的外部必须标记的内容（电网供电设备）。

该文从输入功率这条主线出发，列举了标准中跟输入功率相关的条款内容，并详述了输入功率对这些条款的具体影响。

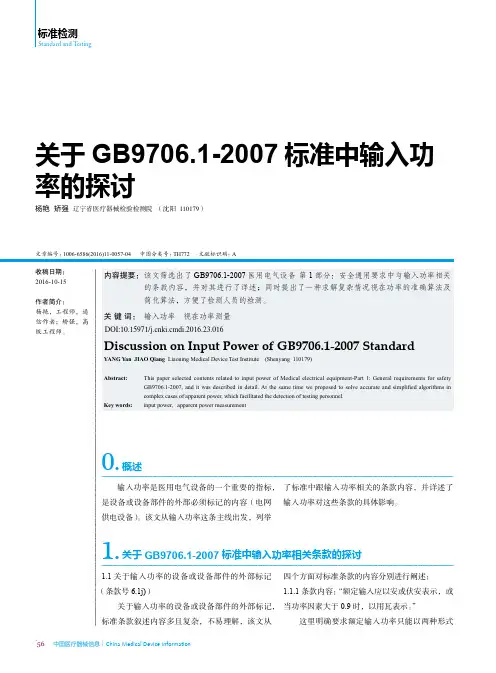

关于GB9706.1-2007标准中输入功率的探讨杨艳矫强辽宁省医疗器械检验检测院（沈阳 110179）文章编号：1006-6586(2016)11-0057-04 中图分类号：TH772 文献标识码：A收稿日期：2016-10-15作者简介：杨艳，工程师，通信作者；矫强，高级工程师。

内容提要：该文筛选出了GB9706.1-2007医用电气设备第1部分：安全通用要求中与输入功率相关的条款内容，并对其进行了详述；同时提出了一种求解复杂情况视在功率的准确算法及简化算法，方便了检测人员的检测。

关键词：输入功率视在功率测量Discussion on Input Power of GB9706.1-2007 StandardYANG Yan JIAO Qiang Liaoning Medical Device Test Institute (Shenyang 110179)Abstract: This paper selected contents related to input power of Medical electrical equipment-Part 1: General requirements for safety GB9706.1-2007, and it was described in detail. At the same time we proposed to solve accurate and simplified algorithms incomplex cases of apparent power, which facilitated the detection of testing personnel.Key words: input power, apparent power measurement0.概述1.关于GB9706.1-2007标准中输入功率相关条款的探讨1.1关于输入功率的设备或设备部件的外部标记（条款号6.1j)）关于输入功率的设备或设备部件的外部标记，标准条款叙述内容多且复杂，不易理解，该文从四个方面对标准条款的内容分别进行阐述：1.1.1条款内容：“额定输入应以安或伏安表示，或当功率因素大于0.9时，以用瓦表示。
