屏蔽、搭接、系统接地与隔离知识讲解

关于干扰和接地技术，所有工控人都需要了解的常识！一、接地的含义大地；接大地的含义以地球的电位为基准，并以大地为零电位，把电子设备的金属外壳、线路选定点等通过接地线、接地极等组成的装置与大地相连接系统基准地：简称系统地指信号回路的基准导体（电子设备通常以金属底座、机壳、屏蔽罩、或组铜线、铜带等作为基准导体），并设该基准导体为相对零电位，但不是大地零电位。

理想的基准导体是一个零电位、零阻抗的物理实体理想的接地面可以为系统中的任何位置的信号提供公共的电位参考点（但不存在）接地平面流过电流产生的等位线地线电位示意图传统定义：地线就是电路中的电位参考点，它为系统中的所有电路提供一个电位基准。

在从事电路设计的人员范围内，如果谁提出这样一个问题：什么是地线，地线起什么作用？马上会引起同事的嘲笑。

因为电路接地实在是再自然不过的事情了。

定义也在教科书中不知陈述过多少遍。

新定义：地线为信号流回源的低阻抗路径如上所述，传统定义仅给出了地线应该具有的等电位状态，并没有反映真实地线的情况。

因此用这个定义无法分析实际的电磁兼容问题。

这个定义突出了电流的流动。

当电流流过有限阻抗时，必然会导致电压降，因此这个定义反映了实际地线上的电位情况。

思考题：在分析、解决电磁兼容问题时，确定实际的地线电流路径十分重要。

但你所设计的地线往往并不是实际的地线电流路径，也就是，并不是真正的地线，这是为什么？二接地目的1：为了安全，安全地左图：机箱通过杂散阻抗Z1而带电，右图：机箱因绝缘击穿而带电U1－－机箱上电压； U2－－电路中高压部件；Z1－－高压部件与机箱间的杂散阻抗；Z2－－机箱与大地间的阻抗1、若机箱没有接地，当电源线与机箱之间的绝缘良好（阻抗很大）时，尽管机箱上的感应电压可能很高，但是人触及机箱时也不会发生危险，因为流过人体的电流很小。

2、如果电源线与机箱之间的绝缘层损坏，使绝缘电阻降低，当人触及机箱时，则会导致较大的电流流过人体，造成人身伤害。

常见接地种类:重复接地、保护接地、工作接地、防雷接地、屏蔽接常见的接地种类有以下几项：重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。

重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。

在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。

对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。

保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接，称为保护接地。

保护接地主要应用在中性点不接地的供电系统中。

倘若不采用保护接地措施，那么人体触及带电外壳时，由于输电线和大地之间存在分布电容而构成回路，使人体有电流通过而发生触电事故。

倘若电气设备采用了保护接地措施，那么人体触及带电外壳时，人体与保护接地装置的电阻并联。

由于接地电阻小于人体电阻，此时可以认为通过人体的电流很小，电流几乎不通过人体，避免了触电事故。

工作接地接地网示意图地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。

它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。

防雷接地防雷接地是组成防雷措施的一部分，其作用是把雷电流引入大地。

建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)。

避雷器的一端与被保护设备相接，另一端连接地装置。

当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。

此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。

屏蔽接地是消除电磁场对人体危害的有效措施，也是防止电磁干扰的有效措施。

屏蔽接地概述
屏蔽接地是为了防止电磁干扰，在屏蔽体与地或干扰源的金属机壳之间所做的良好电气连接。

通信设备
无线电通信设备一般都装在封闭的金属机壳内，以防止外屏蔽接地来的干扰。

屏蔽是抑制无线电干扰的有效措施。

任何外来干扰
所产生的电磁波，其电力线将垂直终止于封闭机壳的外表面上，而不能穿进机壳内部。

这种屏蔽将使屏蔽体内的无线电通信设备或导体不受干扰源的影响，同时也可以防止无线电干扰源影晌屏蔽体外的无线电通信设备或带电体。

此时，屏蔽体需要与地或干扰源的机壳之间有良好的电气连接。

《钢质海船人级规范》对屏蔽接地的主要要求是:
(1)露天甲板和非金属上层建筑内的电缆,应敷设在金属管内或采用屏蔽电缆。

(2)凡航行设备的电缆和进入无线电室的所有电缆均应连续屏蔽。

与无线电室无关的电缆不应经过无线电室。

若必须经过时，应将电缆敷设在金属管道内，该管道进、出无线电室均应可靠接地。

(3)无线电室内的电气设备应有屏蔽措施无线电分电箱的电源电缆，应在进入无线电室处，设置防干扰的滤波器。

无线电分电箱无线电助航仪器以及分电箱的汇流排上，应设置抑制无线电干扰的电容器。

(4)内燃机(包括安装在救生艇上的内燃机)的点火系统和启动装置应连续屏蔽。

点火系统电缆可采用高阻尼点火线。

(5)所有电气设备、滤波器的金属外壳、电缆的金属屏蔽护套及敷设电缆的金属管道，均应可靠接地。

重复接地、保护接地接地为防止触电或保护设备利用大地作电流回路接地线支架与接地装置用导体作良1 接地种类----------常见的接重复接地、保护接地、工作2 重复接地重复接地就是在中性点直接接地装置。

在低压三相四线制中性点直线和分支线的终端接地，对于距接地点超过50米的配阻应不大于10欧。

保护接地电气设备在正常情况下不带接地。

保护接地主要应用在倘若不采用保护接地措施分布电容而构成回路，使人倘若电气设备采用了保护接置的电阻并联。

由于接地电电流几乎不通过人体，避免工作接地接地网示意图地是为了使系精度而设的接地。

它分为机爆系统中还有本安接地。

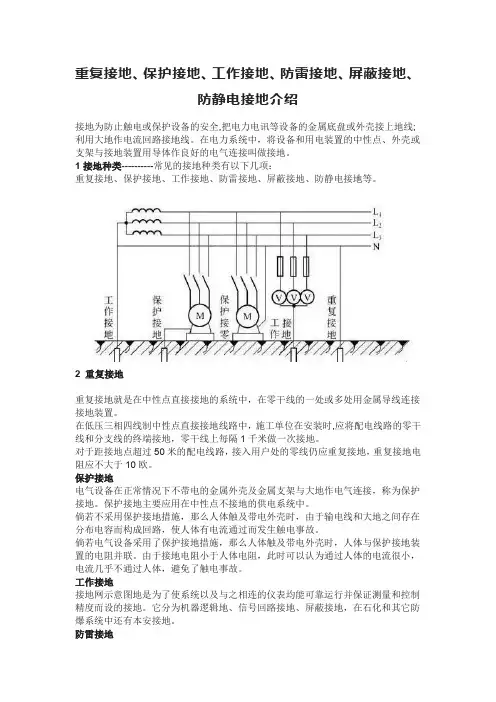

防雷接地护接地、工作接地、防雷接地、屏蔽防静电接地介绍护设备的安全,把电力电讯等设备的金属底盘或外壳接地线。

在电力系统中，将设备和用电装置的中性体作良好的电气连接叫做接地。

见的接地种类有以下几项：工作接地、防雷接地、屏蔽接地、防静电接地等点直接接地的系统中，在零干线的一处或多处用金性点直接接地线路中，施工单位在安装时,应将配电，零干线上每隔1千米做一次接地。

米的配电线路，接入用户处的零线仍应重复接地下不带电的金属外壳及金属支架与大地作电气连接应用在中性点不接地的供电系统中。

措施，那么人体触及带电外壳时，由于输电线和大使人体有电流通过而发生触电事故。

保护接地措施，那么人体触及带电外壳时，人体与接地电阻小于人体电阻，此时可以认为通过人体的避免了触电事故。

了使系统以及与之相连的仪表均能可靠运行并保证分为机器逻辑地、信号回路接地、屏蔽接地，在石。

屏蔽接地、或外壳接上地线;的中性点、外壳或接地等。

处用金属导线连接将配电线路的零干接地，重复接地电气连接，称为保护线和大地之间存在人体与保护接地装人体的电流很小，并保证测量和控制在石化和其它防防雷接地是组成防雷措施的一部分，其作用是把雷电流引入大地。

建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)。

避雷器的一端与被保护设备相接，另一端连接地装置。

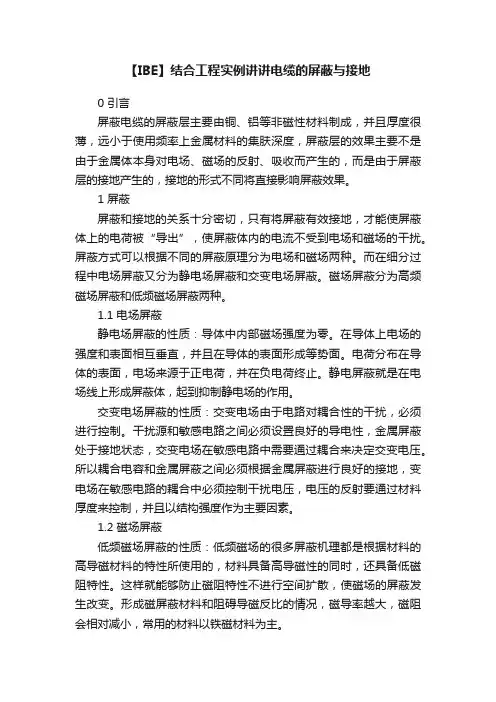

【IBE】结合工程实例讲讲电缆的屏蔽与接地0 引言屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。

1 屏蔽屏蔽和接地的关系十分密切，只有将屏蔽有效接地，才能使屏蔽体上的电荷被“导出”，使屏蔽体内的电流不受到电场和磁场的干扰。

屏蔽方式可以根据不同的屏蔽原理分为电场和磁场两种。

而在细分过程中电场屏蔽又分为静电场屏蔽和交变电场屏蔽。

磁场屏蔽分为高频磁场屏蔽和低频磁场屏蔽两种。

1.1 电场屏蔽静电场屏蔽的性质：导体中内部磁场强度为零。

在导体上电场的强度和表面相互垂直，并且在导体的表面形成等势面。

电荷分布在导体的表面，电场来源于正电荷，并在负电荷终止。

静电屏蔽就是在电场线上形成屏蔽体，起到抑制静电场的作用。

交变电场屏蔽的性质：交变电场由于电路对耦合性的干扰，必须进行控制。

干扰源和敏感电路之间必须设置良好的导电性，金属屏蔽处于接地状态，交变电场在敏感电路中需要通过耦合来决定交变电压。

所以耦合电容和金属屏蔽之间必须根据金属屏蔽进行良好的接地，变电场在敏感电路的耦合中必须控制干扰电压，电压的反射要通过材料厚度来控制，并且以结构强度作为主要因素。

1.2 磁场屏蔽低频磁场屏蔽的性质：低频磁场的很多屏蔽机理都是根据材料的高导磁材料的特性所使用的，材料具备高导磁性的同时，还具备低磁阻特性。

这样就能够防止磁阻特性不进行空间扩散，使磁场的屏蔽发生改变。

形成磁屏蔽材料和阻碍导磁反比的情况，磁导率越大，磁阻会相对减小，常用的材料以铁磁材料为主。

高频磁场屏蔽的性质：高频磁场屏蔽和低频磁场屏蔽在形式上十分相同，都是利用导体中的感应电流和磁场相互抵消，形成磁场变化。

屏蔽只有在一个封闭区域内才能够实现，可以说屏蔽是将电流进行集中，而接地则是将电流导出，降低电流对设备、缆线的影响。

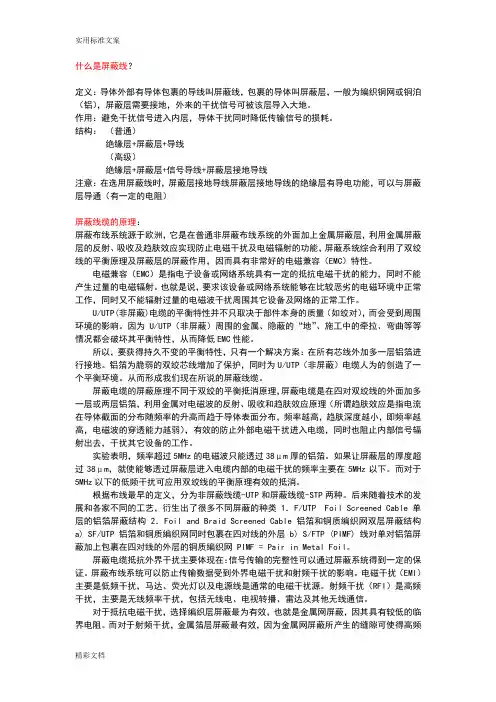

什么是屏蔽线？定义：导体外部有导体包裹的导线叫屏蔽线，包裹的导体叫屏蔽层，一般为编织铜网或铜泊（铝），屏蔽层需要接地，外来的干扰信号可被该层导入大地。

作用：避免干扰信号进入内层，导体干扰同时降低传输信号的损耗。

结构：（普通）绝缘层+屏蔽层+导线（高级）绝缘层+屏蔽层+信号导线+屏蔽层接地导线注意：在选用屏蔽线时，屏蔽层接地导线屏蔽层接地导线的绝缘层有导电功能，可以与屏蔽层导通（有一定的电阻）屏蔽线缆的原理：屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容（EMC）特性。

电磁兼容（EMC）是指电子设备或网络系统具有一定的抵抗电磁干扰的能力，同时不能产生过量的电磁辐射。

也就是说，要求该设备或网络系统能够在比较恶劣的电磁环境中正常工作，同时又不能辐射过量的电磁波干扰周围其它设备及网络的正常工作。

U/UTP(非屏蔽)电缆的平衡特性并不只取决于部件本身的质量（如绞对），而会受到周围环境的影响。

因为U/UTP（非屏蔽）周围的金属、隐蔽的“地”、施工中的牵拉、弯曲等等情况都会破坏其平衡特性，从而降低EMC性能。

所以，要获得持久不变的平衡特性，只有一个解决方案：在所有芯线外加多一层铝箔进行接地。

铝箔为脆弱的双绞芯线增加了保护，同时为U/UTP（非屏蔽）电缆人为的创造了一个平衡环境。

从而形成我们现在所说的屏蔽线缆。

屏蔽电缆的屏蔽原理不同于双绞的平衡抵消原理，屏蔽电缆是在四对双绞线的外面加多一层或两层铝箔，利用金属对电磁波的反射、吸收和趋肤效应原理（所谓趋肤效应是指电流在导体截面的分布随频率的升高而趋于导体表面分布，频率越高，趋肤深度越小，即频率越高，电磁波的穿透能力越弱），有效的防止外部电磁干扰进入电缆，同时也阻止内部信号辐射出去，干扰其它设备的工作。

屏蔽线需要接地吗-屏蔽线如何接地-屏蔽线怎么接地-屏蔽线单端接地————————————————————————————————作者：————————————————————————————————日期：屏蔽线需要接地吗?屏蔽线如何接地?屏蔽线怎么接地?屏蔽线单端接地在测量控制中有供电地系统、模拟信号地系统、数字信号地系统。

为了消除各地系统之间的相互干扰，各地系统的地应隔离开。

但地与接地是不同的概念，这里的地是指系统的公共参考点。

而人们常说的接地，就是将公共点接地来固定“零电位”。

接地是为了安全、防止危险，在生产现场大都是采取将接地系统就近接地，如果接地点在一个以上，就产生了地回路，也就会出现流过地回路的电流，这样就会形成耦合干扰问题。

图1 屏蔽线两端接地示意图如图1中接地点A和接地点B之间会有电位差，也就会有电流，该干扰信号会与有用信号相混合，这是第一种干扰信号。

图1中信号线的屏蔽层如果在信号源和二次仪表两端都接地，则屏蔽层的感应电流通过屏蔽层与信号线的分布电容，会耦合到信号线中，该干扰信号混到了有用信号中，这是第二种干扰信号。

要消除第二种干扰，首先就要避免产生地回路，而采取屏蔽层一端接地可达到目的，即信号源和信号屏蔽线只在一处接地，使地回路断开，如图2所示，这时虽然二次仪表公共点与接地点B是相连接的，但也不会形成地回路了。

同时二次仪表的输人端对地采取浮空措施，使二次仪表输人信号线路与机壳隔离开，这样效果更好，采用这些方法基本可防止地电流干扰的产生。

图2 屏蔽线一端接地示意图一点接地时，选择接地点也很重要，对于屏蔽线其接地点应靠近被屏蔽的感应电路的入地点，如图2中，如果B点是高电平电场，A点是低电平电场，为避免高电平电场对低电平电场的干扰，接地点应尽量靠近低电平A的入地点。

如果屏蔽的是信号线，应靠近干扰源处接地，总之接地的原则是尽量使屏蔽层上的感应电流不流入信号线，以避免引入干扰。

如将接地接在二次仪表的输入端，则屏蔽层的感应电流可能就会流经信号线引入干扰。

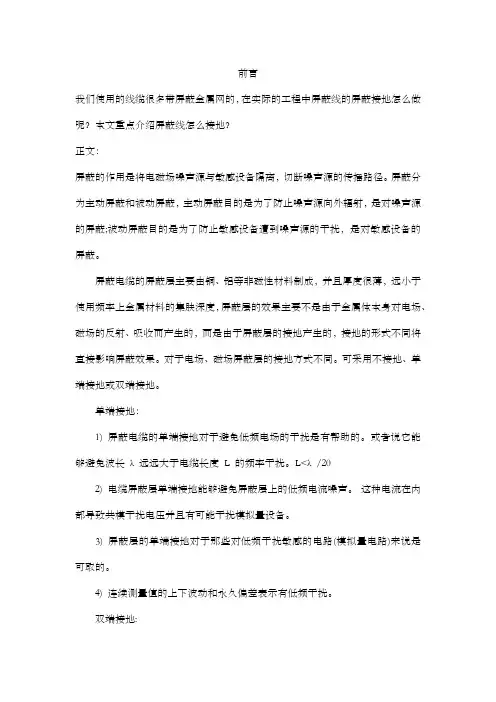

前言我们使用的线缆很多带屏蔽金属网的，在实际的工程中屏蔽线的屏蔽接地怎么做呢？本文重点介绍屏蔽线怎么接地？正文：屏蔽的作用是将电磁场噪声源与敏感设备隔离，切断噪声源的传播路径。

屏蔽分为主动屏蔽和被动屏蔽，主动屏蔽目的是为了防止噪声源向外辐射，是对噪声源的屏蔽;被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。

屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。

对于电场、磁场屏蔽层的接地方式不同。

可采用不接地、单端接地或双端接地。

单端接地：1) 屏蔽电缆的单端接地对于避免低频电场的干扰是有帮助的。

或者说它能够避免波长λ远远大于电缆长度L 的频率干扰。

L<λ/202) 电缆屏蔽层单端接地能够避免屏蔽层上的低频电流噪声。

这种电流在内部导致共模干扰电压并且有可能干扰模拟量设备。

3) 屏蔽层的单端接地对于那些对低频干扰敏感的电路(模拟量电路)来说是可取的。

4) 连续测量值的上下波动和永久偏差表示有低频干扰。

双端接地:1) 确保到电控柜或者插头(圆形接触)的连接经过一个大的导电区域(低感应系数)。

选择金属在金属上比非金属在非金属上要好。

2) 由于有些模拟量模块使用了脉冲技术(例如：处理器和A/D 转换器集成在同一模块中)，建议将模拟量信号彼此间屏蔽，确保正确的等电位连接，只有在这种情况下进行双端接地。

3) 通常金属箔屏蔽层的传输阻抗远远大于铜编织线的屏蔽层，其效果相差5-10 倍，不能用作数字信号电缆。

4) 偶尔的功能失灵表明有高频干扰。

这是导线等电位连接无法消除的。

5) 除去电缆的端点以外，屏蔽层多点接地是有利的。

6) 不要将屏蔽层接在插针上,避免“猪尾巴”现象。

7) 要时刻注意屏蔽层的并联阻抗应该小于自身阻抗的1/10。

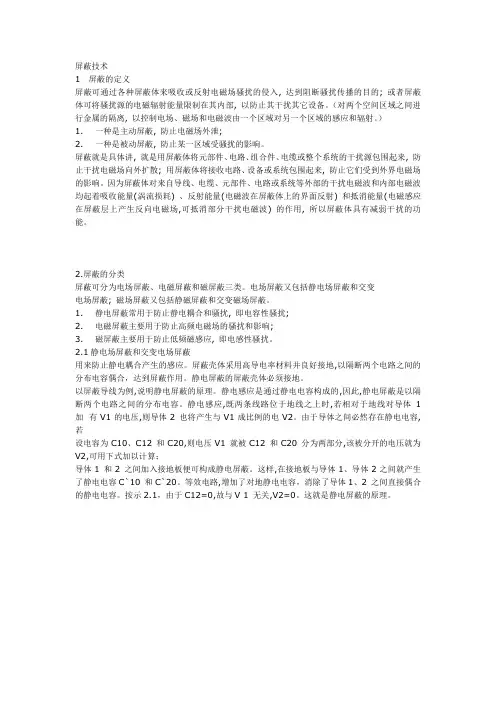

屏蔽技术1屏蔽的定义屏蔽可通过各种屏蔽体来吸收或反射电磁场骚扰的侵入, 达到阻断骚扰传播的目的; 或者屏蔽体可将骚扰源的电磁辐射能量限制在其内部, 以防止其干扰其它设备。

（对两个空间区域之间进行金属的隔离, 以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。

）1. 一种是主动屏蔽, 防止电磁场外泄;2. 一种是被动屏蔽, 防止某一区域受骚扰的影响。

屏蔽就是具体讲, 就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来, 防止干扰电磁场向外扩散; 用屏蔽体将接收电路、设备或系统包围起来, 防止它们受到外界电磁场的影响。

因为屏蔽体对来自导线、电缆、元部件、电路或系统等外部的干扰电磁波和内部电磁波均起着吸收能量(涡流损耗) 、反射能量(电磁波在屏蔽体上的界面反射) 和抵消能量(电磁感应在屏蔽层上产生反向电磁场,可抵消部分干扰电磁波) 的作用, 所以屏蔽体具有减弱干扰的功能。

2.屏蔽的分类屏蔽可分为电场屏蔽、电磁屏蔽和磁屏蔽三类。

电场屏蔽又包括静电场屏蔽和交变电场屏蔽; 磁场屏蔽又包括静磁屏蔽和交变磁场屏蔽。

1. 静电屏蔽常用于防止静电耦合和骚扰, 即电容性骚扰;2. 电磁屏蔽主要用于防止高频电磁场的骚扰和影响;3. 磁屏蔽主要用于防止低频磁感应, 即电感性骚扰。

2.1静电场屏蔽和交变电场屏蔽用来防止静电耦合产生的感应。

屏蔽壳体采用高导电率材料并良好接地,以隔断两个电路之间的分布电容偶合，达到屏蔽作用。

静电屏蔽的屏蔽壳体必须接地。

以屏蔽导线为例,说明静电屏蔽的原理。

静电感应是通过静电电容构成的,因此,静电屏蔽是以隔断两个电路之间的分布电容。

静电感应,既两条线路位于地线之上时,若相对于地线对导体 1 加有V1的电压,则导体2 也将产生与V1成比例的电V2。

由于导体之间必然存在静电电容,若设电容为C10、C12 和C20,则电压V1 就被C12 和C20 分为两部分,该被分开的电压就为V2,可用下式加以计算；导体1 和2 之间加入接地板便可构成静电屏蔽。

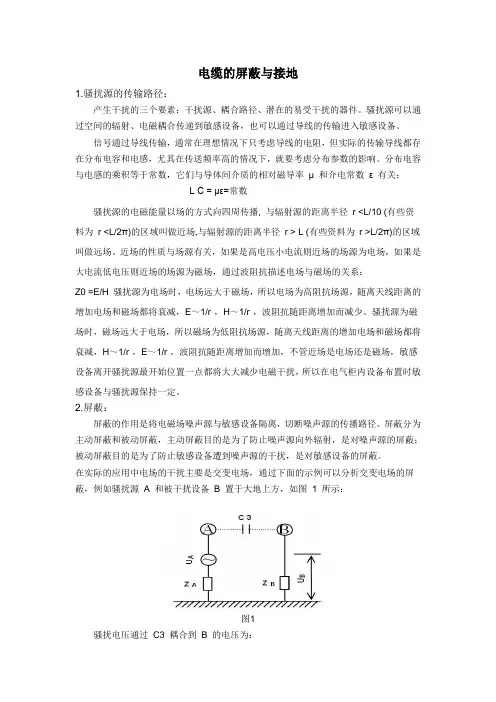

电缆的屏蔽与接地1.骚扰源的传输路径：产生干扰的三个要素：干扰源、耦合路径、潜在的易受干扰的器件。

骚扰源可以通过空间的辐射、电磁耦合传递到敏感设备，也可以通过导线的传输进入敏感设备。

信号通过导线传输，通常在理想情况下只考虑导线的电阻，但实际的传输导线都存在分布电容和电感，尤其在传送频率高的情况下，就要考虑分布参数的影响。

分布电容与电感的乘积等于常数，它们与导体间介质的相对磁导率µ和介电常数ε 有关：L C = µε=常数骚扰源的电磁能量以场的方式向四周传播, 与辐射源的距离半径r <L/10 (有些资料为r <L/2π)的区域叫做近场,与辐射源的距离半径r > L (有些资料为r >L/2π)的区域叫做远场。

近场的性质与场源有关，如果是高电压小电流则近场的场源为电场，如果是大电流低电压则近场的场源为磁场，通过波阻抗描述电场与磁场的关系：Z0 =E/H 骚扰源为电场时，电场远大于磁场，所以电场为高阻抗场源，随离天线距离的增加电场和磁场都将衰减，E～1/r³，H～1/r²，波阻抗随距离增加而减少。

骚扰源为磁场时，磁场远大于电场，所以磁场为低阻抗场源，随离天线距离的增加电场和磁场都将衰减，H～1/r³，E～1/r²，波阻抗随距离增加而增加，不管近场是电场还是磁场，敏感设备离开骚扰源最开始位置一点都将大大减少电磁干扰，所以在电气柜内设备布置时敏感设备与骚扰源保持一定。

2.屏蔽：屏蔽的作用是将电磁场噪声源与敏感设备隔离，切断噪声源的传播路径。

屏蔽分为主动屏蔽和被动屏蔽，主动屏蔽目的是为了防止噪声源向外辐射，是对噪声源的屏蔽；被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。

在实际的应用中电场的干扰主要是交变电场，通过下面的示例可以分析交变电场的屏蔽，例如骚扰源 A 和被干扰设备 B 置于大地上方，如图 1 所示：图1骚扰电压通过C3 耦合到 B 的电压为：U B=jωC3Z B U A / 1+ jωC3 (Z A+Z B)当频率较低时，上式可以表示为:U B=jωC3Z B U A可以看到骚扰源在B上产生的干扰电压UB与频率和耦合电容成正比，耦合电容越大干扰电压越大。

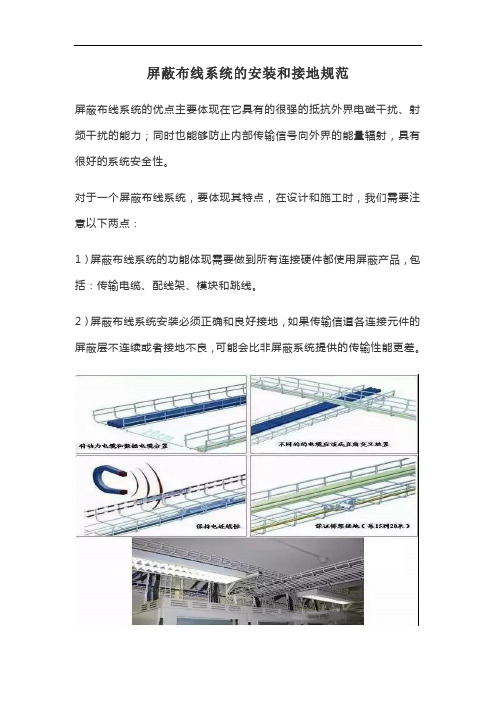

屏蔽布线系统的安装和接地规范屏蔽布线系统的优点主要体现在它具有的很强的抵抗外界电磁干扰、射频干扰的能力；同时也能够防止内部传输信号向外界的能量辐射，具有很好的系统安全性。

对于一个屏蔽布线系统，要体现其特点，在设计和施工时，我们需要注意以下两点：1）屏蔽布线系统的功能体现需要做到所有连接硬件都使用屏蔽产品，包括：传输电缆、配线架、模块和跳线。

2）屏蔽布线系统安装必须正确和良好接地，如果传输信道各连接元件的屏蔽层不连续或者接地不良，可能会比非屏蔽系统提供的传输性能更差。

屏蔽布线系统的安装屏蔽布线系统的安装主要涉及两个方面：楼层配线间和工作区的屏蔽电缆端接和系统接地。

针对屏蔽系统的特殊性，需要保证电缆的屏蔽层在360度的范围均与模块和配线架的屏蔽层有良好的接触，而不是在某些点上实现连接，同时屏蔽层不能在同一条链路中间出现断裂。

第1步：使用专门的端接工具去除屏蔽电缆的外皮。

第2步：把剥开的4对双绞线芯线分开，不要拆开各芯线线对，按照信息模块上所指示的芯线颜色线序，两手平拉上一小段对应的芯线，稍稍用力将导线一一置入相应的线槽内。

第3步：全部芯线都嵌入好后即可用打线钳再一根根把芯线进一步压入线槽中。

将打线工具的刀口对准信息模块上的线槽和导线，模块外多余的线被剪断。

重复该操作，同时还要把线缆中的排流线与模块后面的金属片连接。

第4步：将信息模块的塑料防尘片沿缺口穿入双绞线，并固定于信息模块上，然后把模块的铁盖盖上，压紧后即可完成模块的制作全过程。

然后再把制作好的信息模块放入信息插座中。

第5步：信息模块制作好后当然也可以测试一下连接是否良好，此时可用万用表进行测量。

把万用表的档位打在x10的电阻档，把万用珠的一个表针与网线的另一端相应芯线接触，另一万用表笔接触信息模块上卡入相应颜色芯线的卡线槽边缘(注意不是接触芯线)，如果阻值很小，则证明信息模块连接良好，否则再用打线钳压一下相应芯线，直到通畅为止。

也可以使用专业测试仪，如FLUKE，根据不同的对象选择不同的屏蔽测试标准。

电气隔离原理
电气隔离原理是指在电力系统中，通过适当的措施将电气设备与周围环境隔离开来，以确保人身安全和设备正常运行的一种原理。

它是电力系统安全运行的重要保障。

电气隔离的原理主要包括以下几个方面：
1. 空气间隔离：电气设备的主要隔离方式是通过空气间隔离，即将带电体与大地或其他带电体之间设置一定间隔距离，形成电气隔离，防止电流直接通过气体介质传播而引发事故。

2. 绝缘隔离：绝缘是指将电气设备的带电部分外面包裹一层绝缘材料，形成绝缘隔离，防止电流从带电部分流向其他非带电部分，从而实现安全隔离。

3. 屏蔽隔离：在某些特殊场合，为了防止电磁干扰或电磁辐射，需要对电气设备进行屏蔽隔离。

屏蔽材料可以吸收或反射电磁波，从而降低对其他设备或环境的影响。

4. 地线隔离：在电力系统中，地线的作用是接地和保护设备，但在特定情况下，需要对地线进行隔离，以避免地线电流的传播和产生电击等危险。

电气隔离原理的实施需要符合相关的电器安全标准和规范，同时还需要考虑设备的可靠性和经济性。

在电力系统设计、施工和维护过程中，必须严格遵守电气隔离原理，确保人员安全和电气设备的正常运行。

2024年低压配电系统的接地安全基础知识接地系统是低压配电系统中非常重要的一部分，它的作用是确保人身安全，防止电气设备的漏电及火灾事故，同时保护设备免受雷击等外界电磁波的干扰。

以下是2024年低压配电系统的接地安全基础知识：1. 接地系统的类型：- 单点接地系统：将所有电气设备的中性点接地，并将接地电流引入地下，适用于小型建筑物或一般低压用途。

- 多点接地系统：将不同的电气设备的中性点分别接地，适用于大型建筑物或需要接地电阻较小的场所。

- 隔离接地系统：电气设备的中性点不接地，适用于对接地电流要求较低的场所。

2. 接地电阻：- 接地电阻是评估接地系统性能的重要指标，它反映了接地系统对接地电流的导通能力。

- 低压配电系统的接地电阻应控制在安全范围内，一般要小于4Ω。

3. 接地电极的种类：- 接地电极是接地系统的组成部分，它将接地电流引入地下，常见的接地电极包括接地线、接地体、接地网等。

- 接地电极的选择应考虑土壤的电阻率、湿度、盐分含量等因素，以及施工的方便性和成本。

4. 接地电流的分析：- 接地电流是指由于电气设备的故障导致的电流流向地下的过程，它可能对人身安全和电气设备造成损害。

- 低压配电系统中的接地电流应符合国家标准规定的限制，一般不超过30mA。

5. 接地系统的维护：- 接地系统需要定期检查和维护，确保其正常运行和可靠性。

- 定期测量接地电阻，保持在安全范围内，并及时处理异常情况。

- 定期检查接地电极的连接情况，确保接地电流良好引入地下。

6. 接地系统的保护措施：- 使用良好的接地材料和接地装置，确保接地电阻和接地电流的安全性。

- 配备接地保护装置，及时检测并剔除故障电流，避免对设备和人员造成伤害。

- 在雷击高发地区，使用防雷措施，保护设备免受雷击的损害。

7. 接地系统的标识：- 在接地装置和电气设备上标识接地符号，以提醒人们注意接地的存在和重要性。

- 标识应清晰可见，符合国家标准规定的要求，以避免误导和混淆。

结构接地和屏蔽是电子系统设计、工业生产场所及防雷工程中常见的两种防止静电积累、电磁干扰（EMI）以及确保设备安全运行的技术措施。

以下分别对两者的方法进行详细说明：结构接地方法：1. 直接接地：- 将电气设备的金属外壳或系统的接地端子通过导线连接到大地，通常是通过接地桩或接地网完成。

- 对于电力系统，使用三相五线制中的保护地线（PE线）将设备外壳接地。

- 在电子设备上，通常采用接地点标识，并通过接地线与机房或建筑物的总接地母排相连。

2. 星型接地结构：- 例如在数据中心或电信间，每个机柜的接地铜排通过独立的接地导线汇集到一个中心接地排，形成星型分布，这样可以降低接地阻抗并提供良好的等电位环境。

3. 多点接地：- 高频电路中，为减小接地回路产生的干扰，常采用多点接地方式，即电路的不同部分就近接地，以缩短接地路径，减少高频信号在接地线上反射造成的干扰。

4. 防雷接地：- 在建筑和设施中，设置避雷针、避雷带、引下线和接地装置，使雷电流能够迅速泄放到大地，保护建筑物和内部电气设备不受雷击损害。

屏蔽接地方法：1. 单点接地：- 屏蔽电缆的一端通常接到设备的接地端子上，以消除外部电磁场对内部信号的影响，同时也防止内部信号辐射出去影响其他设备。

2. 浮地屏蔽：- 在某些特定应用中，如低电平测量或高精度信号传输时，屏蔽层可能会选择一端接地而另一端悬空或者通过隔离变压器接地，以避免两个接地点之间存在电位差导致屏蔽层内产生感应电流，反而增加噪声。

3. 多点接地：- 对于长距离传输的信号线或大型复杂系统的屏蔽结构，也可能采用多点接地技术，以确保整个屏蔽层的电势均匀。

4. 正确处理屏蔽层的端接：- 确保屏蔽层连续无破损，并在接口处做好可靠的搭接和焊接，保证屏蔽效果。

5. 共模抑制：- 在双绞线或多芯电缆中，每对绞线间的屏蔽层应保持良好接触，且在两端接地，有助于抑制共模噪声。

总之，在实际操作中，接地和屏蔽的设计需要根据具体应用场景、设备需求以及相关标准规范来确定最佳实施方案。
