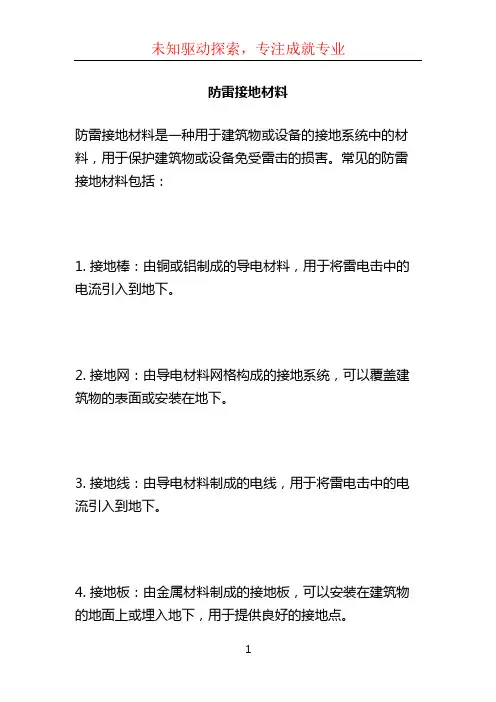

防雷接地材料
防雷接地材料是一种用于建筑物或设备的接地系统中的材料，用于保护建筑物或设备免受雷击的损害。
常见的防雷接地材料包括：
1. 接地棒：由铜或铝制成的导电材料，用于将雷电击中的电流引入到地下。
2. 接地网：由导电材料网格构成的接地系统，可以覆盖建筑物的表面或安装在地下。
3. 接地线：由导电材料制成的电线，用于将雷电击中的电流引入到地下。
4. 接地板：由金属材料制成的接地板，可以安装在建筑物的地面上或埋入地下，用于提供良好的接地点。
5. 接地电极：由导电材料制成的电极，可以埋入地下以提供良好的接地效果。
6. 接地剂：一种用于提供良好接地效果的化学物质，可以加强接地系统的导电性能。
防雷接地材料的选择应根据建筑物或设备的需求和周围环境条件进行。
一般来说，合适的防雷接地材料可以有效地降低雷击损害风险，并保护建筑物和设备的安全。

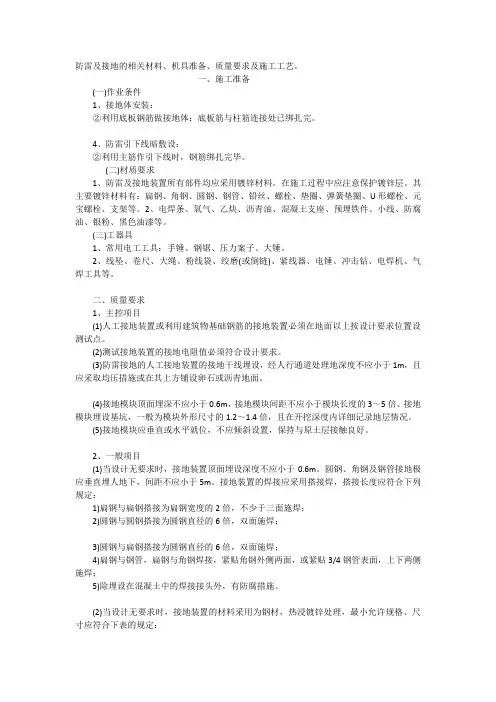

防雷及接地的相关材料、机具准备、质量要求及施工工艺。
一、施工准备(一)作业条件1、接地体安装：②利用底板钢筋做接地体：底板筋与柱筋连接处已绑扎完。
4、防雷引下线暗敷设：②利用主筋作引下线时，钢筋绑扎完毕。
(二)材质要求1、防雷及接地装置所有部件均应采用镀锌材料。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
(三)工器具1、常用电工工具：手锤、钢锯、压力案子、大锤。
2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求1、主控项目(1)人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
(2)测试接地装置的接地电阻值必须符合设计要求。
(3)防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
(4)接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况。
(5)接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
2、一般项目(1)当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋人地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1)扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2)圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3)圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4)扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5)除埋设在混凝土中的焊接接头外，有防腐措施。
(2)当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合下表的规定：最小允许规格、尺寸(3)接地模块应集中引线，用干线把接地模块关联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不小于2处。
防雷接地介绍防雷接地是受到雷电袭击（直击、感应或线路引入）时，为防止造成损害的接地系统。
常有信号（弱电）防雷地和电源（强电）防雷地之分，区分的原因不仅仅是因为要求接地电阻不同，而且在工程实践中信号防雷地常附在信号独立地上，和电源防雷地分开建设。
防雷接地作为防雷措施的一部分，其作用是把雷电流引入大地。
建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)的一端与被保护设备相接，另一端连接地装置，当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。
此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
防雷接地系统包含多个部分，以下做详细介绍：1.工厂防雷：整体结构防雷，就是主厂房防雷。
主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。
再与主厂房的钢筋或钢构的主体连接。
水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。
2.供电系统接地：分为保护接地和工作点接地。
保护接地是带电设备外壳接地；工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。
如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。
工作接地和保护接地在配电室独立引出，系统可并为一个。
工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。
接地系统须重复接地。
交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

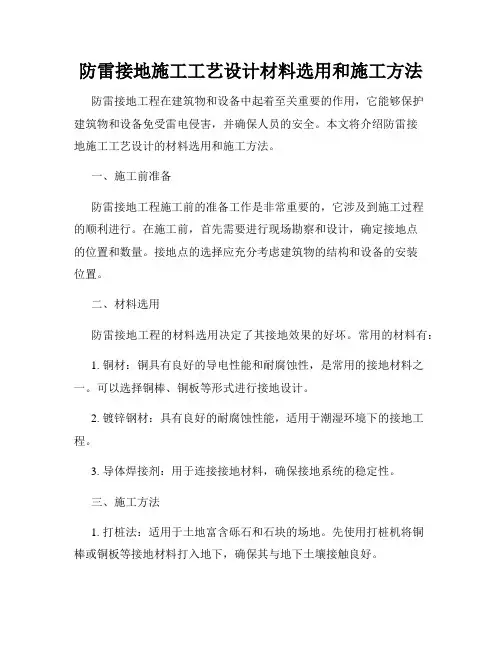

防雷接地施工工艺设计材料选用和施工方法防雷接地工程在建筑物和设备中起着至关重要的作用，它能够保护建筑物和设备免受雷电侵害，并确保人员的安全。
本文将介绍防雷接地施工工艺设计的材料选用和施工方法。
一、施工前准备防雷接地工程施工前的准备工作是非常重要的，它涉及到施工过程的顺利进行。
在施工前，首先需要进行现场勘察和设计，确定接地点的位置和数量。
接地点的选择应充分考虑建筑物的结构和设备的安装位置。
二、材料选用防雷接地工程的材料选用决定了其接地效果的好坏。
常用的材料有：1. 铜材：铜具有良好的导电性能和耐腐蚀性，是常用的接地材料之一。
可以选择铜棒、铜板等形式进行接地设计。
2. 镀锌钢材：具有良好的耐腐蚀性能，适用于潮湿环境下的接地工程。
3. 导体焊接剂：用于连接接地材料，确保接地系统的稳定性。
三、施工方法1. 打桩法：适用于土地富含砾石和石块的场地。
先使用打桩机将铜棒或铜板等接地材料打入地下，确保其与地下土壤接触良好。
2. 钻孔法：适用于土地较为坚硬的场地。
使用电钻或钻孔机在地下钻孔，然后将接地材料放入钻孔中，再回填土壤。
3. 转角法：适用于建筑物的转角位置。
在建筑物的转角处预埋接地材料，确保其与建筑物的金属结构连接良好。
四、施工注意事项1. 施工过程中需要确保施工人员的安全，特别是在雷电活跃时，应暂停施工工作。
2. 接地材料与地下土壤的接触面积应尽可能大，可以采取增大材料尺寸或增加接地材料的数量来达到此要求。
3. 施工完成后，需要进行接地系统的测试，确保接地阻抗符合规定标准，并进行相应记录。
由于防雷接地工程的复杂性和重要性，建议请专业公司或团队进行施工，以确保工程质量。
同时，在施工过程中遵守相关安全规定和技术要求，确保人员的安全。
以上是对防雷接地施工工艺设计材料选用和施工方法的介绍，希望能为您提供一些有用的信息。
在防雷接地工程的设计和施工中，务必要严格按照相关规范和要求进行操作，确保工程的可靠性和安全性。
防雷接地安全基础知识
防雷接地安全是指在雷电活动频繁或容易引发雷电灾害的地区，采取一系列措施保护人身和设备财产免受雷电侵害的工程措施。
防雷接地安全的基础知识包括以下几个方面：
1. 接地原理：雷击产生的雷电会通过接地系统引流进入地下，接地系统起到了引导雷电流的作用。
接地系统主要由接闪器、雷电引线和接地设施组成。
2. 接闪器的作用：接闪器通常安装在建筑物的高处，如建筑物顶部的避雷针，它能将雷电引接入地下，避免雷电直接打击建筑物。
3. 接地设施的选择：接地设施的选用应根据具体的使用环境和电气设备来确定。
一般而言，接地设施应该能够具备低电阻、大面积和良好的导电性能。
4. 接地电阻的要求：接地电阻是指接地系统连接到土壤中所呈现的电阻。
为了防止雷电对建筑物和设备造成伤害，接地电阻应尽量降低到合理范围内，以确保雷电能够快速有效地引入地下。
5. 接地设施的维护：定期对接地设施进行检查和维护，确保其正常工作。
这包括清除接地设施周围的杂草、保持接地电阻的稳定等。
6. 防雷规范和标准：根据国家或地区的防雷规范和标准，对防雷接地系统进行设计、安装和验收，以确保其符合相关要求。
上述基础知识是了解防雷接地安全的重要基础，通过合理的设计和建设，可以提高建筑物和设备的防雷能力，减少雷电灾害给人员和设备带来的损失。
防雷接地材料
防雷接地材料是一种用于建筑物、设备和电力线路等的防雷安全设施，用于引导和分散雷击电流，保护人员和设备的安全。
一、铜接地极：铜接地极是目前最常用的防雷接地材料之一。
铜的导电性能好，耐腐蚀性能强，使用寿命长。
铜接地极通常埋设在地下，起到分散和导向雷电电流的作用，从而减小雷击损伤。
二、镀锌接地体：镀锌接地体是将钢材浸泡在含锌的熔融液体中获得的一种易于操作和使用的材料。
它具有良好的导电性能，并且具有耐腐蚀、耐磨损和耐高温等特点。
镀锌接地体通常用于建筑物的接地系统和电力设备的接地系统。
三、铜涂覆接地体：铜涂覆接地体是在钢材表面镀覆一层铜的接地装置。
它兼具铜的优良导电性能和钢的高强度，较好地解决了金属接地材料的导电性能和机械强度两方面的要求。
铜涂覆接地体广泛用于火电厂、变电站、通信基站等大型工程的接地系统建设。
四、镀铜接地极：镀铜接地极是将铜涂覆在接地体表面的接地装置。
它具有铜的优良导电性能和耐腐蚀性能，同时也具备了接地体的机械强度。
镀铜接地极常用于建筑物的接地系统和城市供电系统。
综上所述，防雷接地材料有铜接地极、镀锌接地体、铜涂覆接地体和镀铜接地极等。
这些材料都具有良好的导电性能和耐腐
蚀性能，能够有效地引导和分散雷击电流，保护建筑物、设备和人员的安全。
在实际工程中，根据具体需求选择适合的防雷接地材料，并按照相应的规范和标准进行施工和安装，以确保接地系统的良好运行和可靠性。
防雷接地施工知识点总结一、防雷接地施工的基本概念防雷接地施工，是指对建筑物和设备进行防雷接地系统的安装和施工，以保证在雷电天气中建筑物和设备的安全。
防雷接地系统是通过将建筑物或设备的金属构件与地下埋设的导电体连接起来，将雷电的电荷安全地导入地下，避免对建筑和设备造成损害。
二、防雷接地施工的主要知识点1. 防雷接地系统的类型防雷接地系统主要包括内防雷接地和外防雷接地两种类型。
内防雷接地是指将建筑物内的金属结构、设备等导电部件连接到地下埋设的导电体上，以便将雷击所产生的雷电荷安全地引入地下。
外防雷接地是指将建筑物外部的金属构件、设备等导电部件连接到地下埋设的导电体上，以保护建筑物的安全。
2. 防雷接地材料的选择防雷接地材料主要包括导电体、接地网、接地极等。
导电体一般选用优质的铜材或者铜包铝导线，具有良好的导电性能和耐腐蚀性能。
接地网一般采用扁平导线或者焊接网格，以确保连接稳固可靠。
接地极一般采用导电性能好的金属材料，例如优质的铜材。
3. 防雷接地系统的布置防雷接地系统的布置应该遵循一定的规范和标准，以确保系统的效果和安全性。
一般来说，建筑物内防雷接地应该布置在建筑物内部的金属结构、设备等导电部件周围；外防雷接地应该布置在建筑物外墙或者屋顶的金属构件、设备等导电部件周围。
4. 防雷接地系统的施工工艺防雷接地系统的施工工艺主要包括导线的铺设、接地极的埋设、接地网的布设等。
在施工过程中，应该严格按照相关规范和标准进行操作，保证系统的可靠性和安全性。
同时，在施工现场应该配备必要的安全设施和防护措施，以保证施工人员和施工设备的安全。
三、防雷接地施工的流程1. 施工前的准备工作在进行防雷接地施工前，需要进行充分的准备工作，包括施工方案的制定、材料和设备的准备、施工现场的清理等。
施工方案应该根据具体建筑物和设备的情况进行制定，确保施工的合理性和可行性。
2. 施工过程中的操作在进行防雷接地施工时，应该严格按照相关规范和标准进行操作，包括导线铺设、接地极埋设、接地网布设等工序。
第1篇1. 镀锌钢材：镀锌钢材是防雷接地工程中常用的材料，主要包括扁钢、圆钢、角钢、钢管等。
镀锌钢材具有防腐、耐腐蚀、强度高等特点，能够保证防雷接地装置的长期稳定使用。
2. 镀锌辅料：镀锌辅料用于连接、固定、保护镀锌钢材，包括铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
这些辅料的选择应确保其质量符合国家标准，以保证防雷接地装置的可靠性和安全性。
3. 接地极：接地极是防雷接地工程中重要的组成部分，用于将雷电流引入地下。
常用的接地极材料有铜、铝、钢等，其中铜接地极导电性能最好，但成本较高。
在实际施工中，可根据工程规模和预算选择合适的接地极材料。
4. 接地线：接地线是连接接地极和接地体的导线，通常采用镀锌钢材或铜线。
接地线的选择应考虑其导电性能、耐腐蚀性能和机械强度等因素。
5. 避雷针：避雷针是防雷工程中的重要设备，用于将雷电流直接引导到地下。
避雷针的材料主要有不锈钢、铜、铝等，其中不锈钢避雷针具有较高的耐腐蚀性能。
6. 避雷带、避雷网：避雷带和避雷网主要用于保护建筑物、设备和人员免受雷电侧击，其材料通常采用镀锌钢材或铜线。
7. 接地体：接地体是防雷接地工程的主体，用于将雷电流引入地下。
接地体的材料主要有铜、铝、钢等，其中铜接地体导电性能最好，但成本较高。
8. 其他材料：在防雷施工中，还可能用到以下材料：电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。
在选择防雷施工材料时，应注意以下几点：1. 材料质量：确保所选用材料符合国家标准，具备良好的导电性能、耐腐蚀性能和机械强度。
2. 材料价格：在保证材料质量的前提下，尽量选择性价比高的材料。
3. 施工环境：根据施工环境选择合适的材料，如高温、潮湿、腐蚀性环境等。
4. 施工工艺：根据施工工艺选择合适的材料，如焊接、螺栓连接等。
总之，在工程防雷施工中，选择合适的材料是确保防雷效果和安全的关键。
